В данной статье мы подробно рассмотрим проблему мигания панели приборов на Камаз 5490, которая может свидетельствовать о различных неисправностях в электронике автомобиля. Правильная диагностика и своевременное устранение таких неисправностей не только обеспечивают безопасность на дороге, но и помогают избежать серьезных поломок и затрат на ремонт. Мы обсудим основные причины мигания, включая проверку массы, состояние проводки и работу блока управления BCM, а также предложим рекомендации по устранению выявленных проблем.
Проверка качества заземления и питания бортовой сети
Первым и наиболее вероятным источником нестабильной работы приборной панели является ненадежный контакт в цепи «массы». Электрическая схема Камаз 5490 включает несколько ключевых точек заземления, которые под воздействием вибраций и температурных колебаний могут окисляться или ослабевать. Если «минус» на кузове или раме имеет высокое переходное сопротивление, ток начинает искать альтернативные пути, проходя через чувствительную электронику панели приборов. Это приводит к её неправильной работе, что визуально проявляется в пульсации подсветки и колебаниях показаний датчиков.
Особое внимание следует уделить «главной массе», соединяющей двигатель, кабину и раму. На моделях с двигателем Cummins ISGe часто наблюдается отгорание или окисление медного провода, который идет от блока цилиндров к раме. Для двигателей Mercedes-Benz OM457LA критически важно следить за состоянием контактов на стартере и генераторе, так как именно через них проходит основной ток. Любое нарушение в этих местах может вызвать высокочастотные помехи в бортовой сети, которые цифровой блок панели воспринимает как сбои в передаче данных.
⚠️ Внимание: Перед началом любых работ с электрооборудованием обязательно отключите массу на аккумуляторе. Короткое замыкание в цепи панели приборов может привести к выходу из строя дорогостоящего блока BCM или самой приборной панели.
Для качественной диагностики состояния заземления рекомендуется использовать мультиметр в режиме измерения сопротивления. Нормальным считается значение, не превышающее 0.5 Ом между минусовой клеммой аккумулятора и металлической частью двигателя или чистой точкой на раме. Если прибор показывает более высокие значения или результаты нестабильны при движении щупом, необходимо очистить контакты до металлического блеска и повторно затянуть болтовые соединения с использованием гроверных шайб.
Вторым важным аспектом является стабильность напряжения питания. Панель приборов Камаз 5490 предназначена для работы в диапазоне 18-30 Вольт, однако резкие скачки выше 32 Вольт или глубокие просадки ниже 16 Вольт могут вызывать её перезагрузку или хаотичное мигание. Часто причиной этого становится регулятор напряжения генератора, который не поддерживает заданный уровень, особенно на холостых оборотах. Также стоит проверить состояние аккумуляторных батарей: внутреннее замыкание в одной из ячеек может создавать пульсации напряжения, которые «ловит» электроника.
Диагностика контактов на разъемах панели
За панелью приборов расположен главный разъем, через который проходят все сигналы. Из-за постоянных вибраций в кабине контакты в этом соединении могут ослабевать, особенно если фиксаторы разъемов повреждены или не защелкнуты. Рекомендуется аккуратно снять панель, проверить состояние контактов на наличие окисления (зеленый налет) и обработать их специальным спреем для очистки, например, Contact Cleaner.
При осмотре разъема важно обратить внимание на целостность пинов. На старых моделях тягачей иногда пластиковые посадочные места пинов расширяются, что приводит к потере контакта даже при незначительной вибрации. В таком случае необходимо аккуратно поджать контакты или заменить часть разъема (фишки). Также стоит проверить жгут проводов сразу после выхода из разъема на наличие переломов, которые часто скрыты под изоляцией.
Ключевым моментом является понимание, что стабильное заземление важнее, чем замена панели. Статистика ремонтов показывает, что более 60% случаев «глюков» электроники Камаз 5490 решаются восстановлением качественного соединения с кузовом. Игнорирование этого этапа и попытка заменить дорогостоящий узел без проверки цепи питания приведет к повторению неисправности.
| Возможная причина неисправности | Симптомы | Рекомендации по диагностике |
|---|---|---|
| Проблемы с аккумулятором | Мигает панель приборов, слабый свет фар | Проверить уровень заряда аккумулятора и его соединения |
| Неисправность генератора | Мигает панель, низкое напряжение | Проверить работу генератора и его ремень |
| Ошибки в системе управления | Мигает панель, ошибки на дисплее | Считать коды ошибок с помощью диагностического оборудования |
| Проблемы с проводкой | Мигает панель, нестабильная работа приборов | Проверить целостность проводки и соединений |
| Неисправность датчиков | Мигает панель, неправильные показания | Проверить и протестировать датчики на исправность |
Интересные факты
Вот несколько интересных фактов о диагностике неисправностей, связанных с миганием панели приборов на Камазе 5490:
Система самодиагностики: Камаз 5490 оснащен системой самодиагностики, которая позволяет выявлять неисправности в различных системах автомобиля. При мигании индикаторов на панели приборов, водитель может получить код ошибки, который поможет определить источник проблемы. Для этого достаточно подключить диагностический сканер к разъему OBD-II.
Разнообразие сигналов: Мигающие индикаторы на панели приборов могут сигнализировать о различных неисправностях, включая проблемы с системой охлаждения, тормозами или электрооборудованием. Например, мигание лампочки давления масла может указывать на низкий уровень масла или его недостаточное давление, что требует немедленного внимания.
Влияние на безопасность: Игнорирование мигания индикаторов на панели приборов может привести к серьезным последствиям. Например, если мигает индикатор ABS, это может означать неисправность системы антиблокировки тормозов, что увеличивает риск аварии. Поэтому важно не только диагностировать, но и оперативно устранять выявленные неисправности.
Анализ состояния проводки и CAN-шины
Обмен информацией между блоком управления двигателем (ECU), блоком управления кузовом (BCM) и приборной панелью в Камаз 5490 осуществляется через высокоскоростную шину CAN (Controller Area Network). Эта система использует два проводника — CAN-High и CAN-Low, которые скручены между собой для минимизации влияния помех. Если приборная панель начинает мигать или полностью гаснет, это часто указывает на потерю связи с основным узлом сети, которым обычно является блок EDC7 (для Cummins) или MR (для Mercedes).
Наиболее уязвимыми участками проводки CAN-шины в этих грузовиках являются места, где жгут проходит через подвижные соединения, например, между рамой и передней панелью кабины или в области гофры дверей. Частое открытие дверей и вибрации во время движения могут привести к перелому проводов внутри изоляции. Внешне провод может выглядеть целым, однако внутри медь может быть повреждена, что вызывает периодические сбои в сигнале и, как следствие, мигание панели.
Для диагностики обрывов или коротких замыканий в шине необходимо измерить сопротивление между линиями CAN-H и CAN-L при выключенном зажигании. В исправной системе с установленными терминальными сопротивлениями (обычно по 120 Ом каждое, в параллели дают 60 Ом) мультиметр должен показывать значение около 60 Ом. Если прибор показывает бесконечность, это указывает на разрыв цепи или отсутствие одного из терминаторов. Показания, близкие к нулю, свидетельствуют о коротком замыкании проводов между собой или на массу.
| Параметр измерения | Нормальное значение | Признак неисправности |
|---|---|---|
| Сопротивление CAN-шины | 58–62 Ом | Разрыв (>100 Ом) или КЗ (0 Ом) |
| Напряжение CAN-H | 2.5 – 3.5 В | Стабильный уровень без скачков |
| Напряжение CAN-L | 1.5 – 2.5 В | Стабильный уровень без скачков |
Помимо физических повреждений проводов, проблемы могут возникать из-за электромагнитной совместимости. Установка новых нештатных устройств (радиостанций, навигаторов, видеорегистраторов) вблизи жгута приборной панели может вызывать значительные помехи. Если после установки дополнительного оборудования начали происходить сбои, стоит проверить трассировку проводов и, при необходимости, экранировать их или изменить путь прокладки.
Особое внимание следует уделить состоянию жгута проводки в районе блока предохранителей. На Камаз 5490 ранних выпусков наблюдался дефект, при котором пластиковый корпус блока предохранителей трескался от перегрева, что нарушало контакт внутренних шин. Это приводило к периодическому исчезновению питания на группе потребителей, включая панель. Визуальный осмотр на наличие оплавлений и характерного запаха горелого пластика поможет быстро выявить эту проблему.
Проверка целостности жгутов в кабине
Внутри салона автомобиля жгуты проводов часто располагаются под ковровым покрытием и за боковыми панелями. При выполнении шумоизоляции или установке «спального места» мастера могут случайно повредить изоляцию или пережать провода стяжками. Рекомендуется внимательно осмотреть доступные участки жгутов, идущих к приборной панели, и убедиться, что они не натянуты слишком сильно. Чрезмерное натяжение может привести к вытягиванию жил и увеличению сопротивления, что критично для передачи цифровых сигналов.
Также важно проверить разъемы, подключенные к блоку управления кузовом (BCM), который обычно находится под панелью приборов или за бардачком. Окисление контактов в этих разъемах из-за попадания влаги (например, через неплотно закрытые окна или люки) часто становится причиной нестабильной работы всей электроники. Использование влагозащитных спреев и проверка уплотнителей разъемов являются необходимыми мерами при диагностике неисправностей.
Даже незначительное повреждение, через которое влага может попасть к меди, приведет к электрохимической коррозии и изменению характеристик линии связи. В условиях российской зимы, когда на дорогах применяются реагенты, вероятность таких повреждений значительно возрастает.
Диагностика блока управления кузовом (BCM) и панели
Если проверка внешних цепей, массы и проводки не выявила неисправностей, причиной могут быть сами электронные блоки. В Камаз 5490 ключевым элементом, отвечающим за распределение сигналов, является блок управления кузовом (Body Control Module). Он получает сигналы от датчиков уровня топлива и давления и передает их на дисплей панели приборов. Ошибки в программном обеспечении BCM или аппаратные неисправности, такие как вздутие конденсаторов, могут искажать передаваемую информацию.

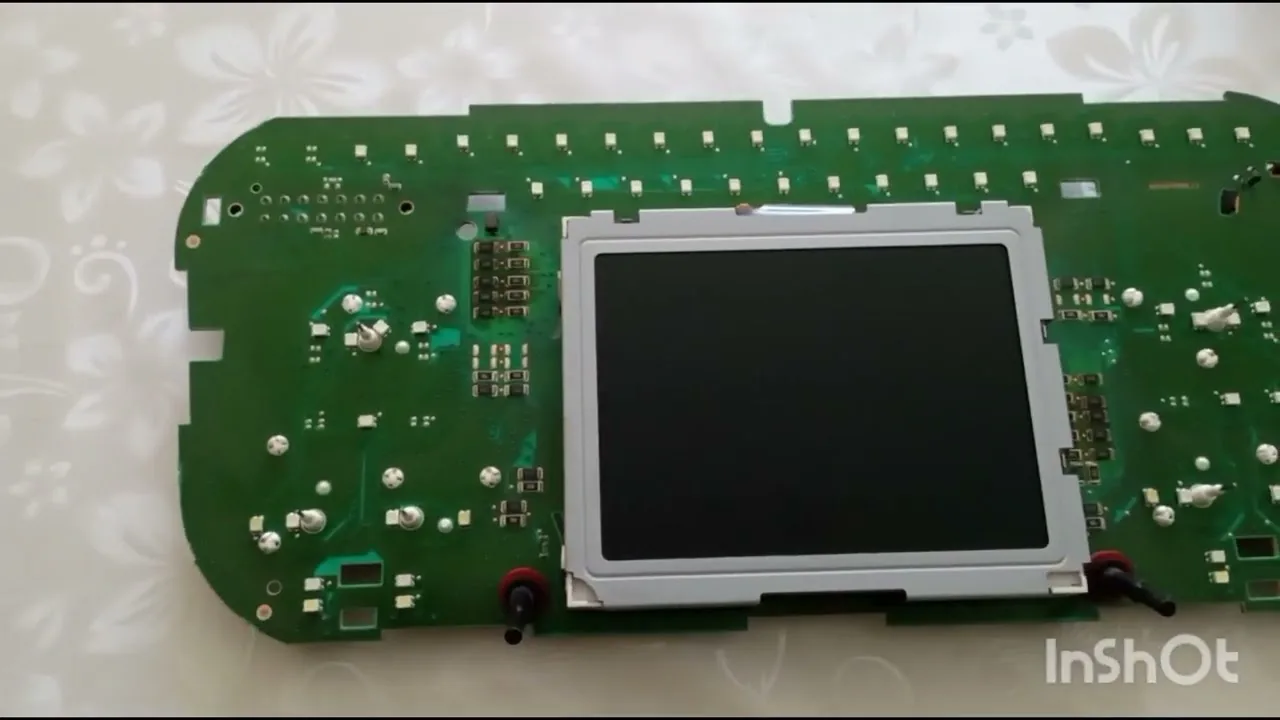

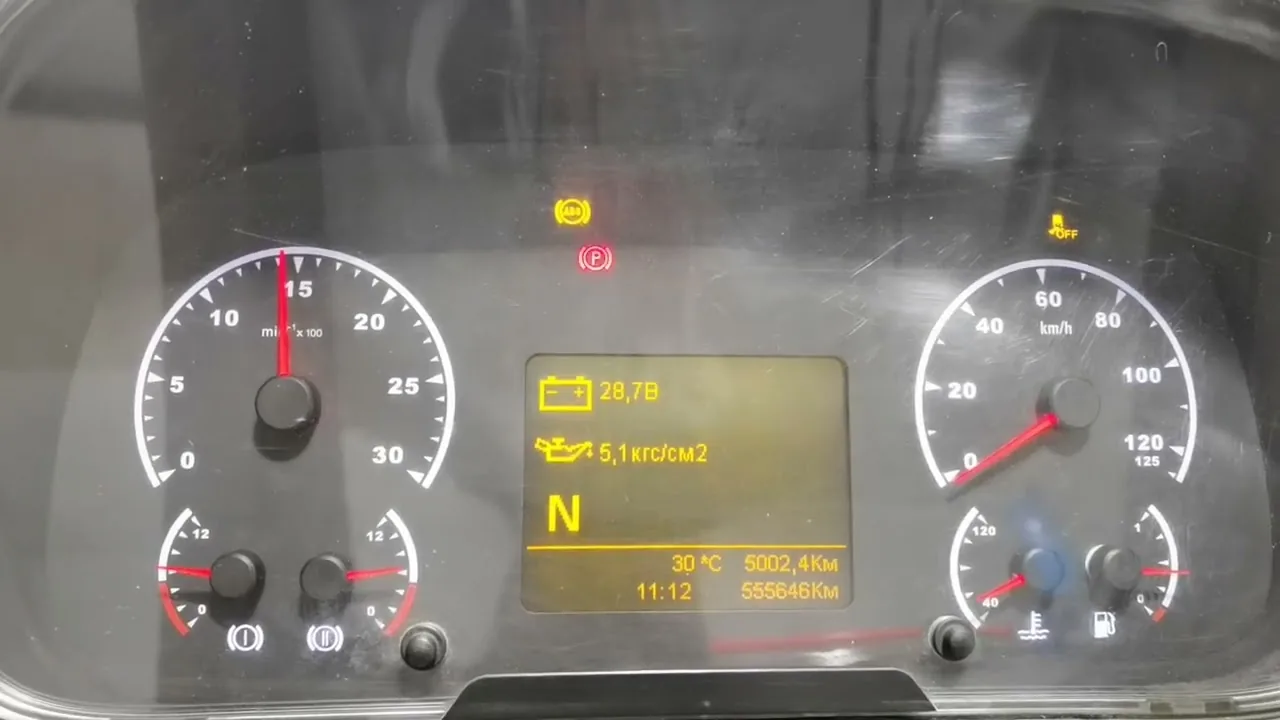

Панель приборов (кластер) также является сложным вычислительным устройством. Внутри нее находится процессор, который обрабатывает поступающие сигналы. Перегрев процессора, вызванный забитыми пылью вентиляционными отверстиями или неисправной системой охлаждения в кабине, может приводить к зависаниям и перезагрузкам. В некоторых случаях помогает простой «холодный» сброс, однако если проблема повторяется, потребуется более тщательная диагностика.
Для точной диагностики необходимо подключение диагностического сканера, поддерживающего протоколы J1939 или K-Line, в зависимости от года выпуска и типа двигателя. Сканер позволит проверить статус связи с блоком приборов. Если сканер показывает «Нет связи с комбинацией приборов», но питание на нее подано, это явный признак неисправности самого узла или обрыва CAN-шины у входа в панель.
| Симптом | Вероятная причина | Метод проверки |
|---|---|---|
| Мигает только подсветка | Неисправен регулятор яркости или кнопка | Измерение напряжения на контакте подсветки |
| Скачут все стрелки | Потеря массы или сбой CAN-шины | Осциллограф или проверка массы |
| Гаснет полностью | Обрыв питания или сгорел предохранитель | Проверка предохранителей F1-F5 |
Программные сбои (глюки прошивки) встречаются реже, но также имеют место. Скачки напряжения при «прикуривании» или работе сваркой без отключения массы могут повредить ячейки памяти EEPROM, где хранятся калибровки. В таких случаях панель может отображать некорректные данные или вести себя непредсказуемо. Перепрошивка блока приборов на стенде часто помогает решить проблему, если аппаратная часть исправна.
Тестирование с помощью диагностического сканера
Применение специализированного диагностического оборудования позволяет не только считывать коды ошибок, но и выполнять активные тесты. В диагностическом меню доступен режим «Тест дисплея», который активирует все сегменты и индикаторы. Если в этом режиме панель работает без сбоев, а в реальном времени наблюдаются мигания, это может указывать на проблемы с входящими сигналами или шиной.
Сканер также отображает напряжение бортовой сети, фиксируемое блоком управления. Если на сканере напряжение остается стабильным (например, 27.5 В), а панель продолжает мигать, это может свидетельствовать о неисправности контактов внутри панели или её внутреннего стабилизатора напряжения. Если сканер фиксирует колебания напряжения, стоит обратить внимание на генератор или аккумулятор.
Важно учитывать коды ошибок, связанные с тайм-аутами сообщений (Timeout). Если в логах BCM присутствуют ошибки «Отсутствие сообщения от ECU» или «Ошибка CRC», это указывает на проблемы с передачей данных по шине, а не с самой панелью. Правильная интерпретация кодов ошибок помогает сэкономить время и средства.
Типичные ошибки при поиске неисправности
При ремонте своими силами водители и механики часто совершают распространенные ошибки, которые могут усугубить проблему или привести к ненужным расходам. Осознание этих ошибок поможет избежать типичных подводных камней и быстрее вернуть грузовик в рабочее состояние. Практика показывает, что поспешные решения часто приводят к замене исправных компонентов.
- Замена панели без проверки массы — одна из самых дорогостоящих ошибок. Водитель замечает мигание, покупает новую панель за значительную сумму, устанавливает её, а через неделю проблема возвращается, так как неисправный провод массы остался прежним.
- Игнорирование состояния аккумуляторов — попытка найти неисправность в проводке, когда одна из батарей имеет внутреннее замыкание. Это вызывает пульсации, которые «глушат» электронику, и никакая проверка проводов не даст результата до замены аккумулятора.
- Использование «жучков» в проводке — скрутка проводов CAN-шины вместо пайки или установки правильного разъема. Вибрация и окисление такой скрутки неизбежно приведут к потере связи и миганию приборов в короткие сроки.
- Отсутствие проверки генератора — установка новой панели на автомобиль с неисправным диодным мостом генератора. Переменное напряжение, попадающее в сеть, может повредить как новый прибор, так и блок управления двигателем.
⚠️ Важно: Не используйте для проверки цепей контрольные лампы (контрольки) высокой мощности на современных автомобилях Камаз 5490. Ток, потребляемый лампой, может повредить выходные ключи электронных блоков управления. Рекомендуется использовать только мультиметр с высоким входным сопротивлением.
Профилактика и обслуживание электрики
Чтобы избежать проблем с «мигающей панелью» во время поездки, важно регулярно проводить профилактические мероприятия. Электрическая система грузовика работает в сложных условиях, и превентивные меры обходятся значительно дешевле экстренного ремонта. Регулярные проверки помогают выявить проблемы на ранних стадиях.
Рекомендуется проводить визуальный осмотр основных клемм и заземлений хотя бы раз в сезон, особенно перед зимой и после неё. Даже если они выглядят нормально, стоит их снять, очистить контакты мелкой наждачной бумагой и обработать специальной токопроводящей смазкой, предотвращающей окисление. Особое внимание следует уделить массовым проводам, расположенным на двигателе и раме.
Еще один важный момент — поддержание чистоты в кабине. Пыль, смешанная с влагой, может образовать токопроводящий слой на платах внутри панели приборов и блоках управления. Регулярная продувка салона сжатым воздухом (осторожно, без излишнего давления) и протирка поверхностей антистатическим средством помогут снизить риск коротких замыканий и перегрева.
Финальная настройка и проверка системы
После завершения всех ремонтных работ, замены электропроводки или установки новой панели приборов важно провести адаптацию и проверку. Просто «включить и поехать» с современной электроникой Камаз 5490 зачастую недостаточно. Система должна корректно инициализироваться и удостовериться в отсутствии ошибок.
Сначала, после подключения массы, не стоит сразу запускать двигатель. Рекомендуется включить зажигание и подождать 1-2 минуты. В этот период происходит опрос блоков по CAN-шине, устанавливаются связи, и панель приборов выполняет самотестирование. Если мигание прекратилось и загорелись штатные индикаторы (которые затем погасли), это положительный знак.
Затем можно запустить двигатель и дать ему поработать на холостых оборотах, внимательно следя за показаниями приборов. Стрелки должны двигаться плавно, без резких колебаний. Особое внимание стоит уделить тахометру и указателю давления масла. Если все в порядке, рекомендуется совершить пробную поездку, желательно по неровной дороге, чтобы проверить, не возникнет ли мигание из-за вибрации.
В заключение, качественное обслуживание электрической системы Камаз 5490 требует внимательности и понимания процессов, происходящих в бортовой сети. Мигание панели — это лишь симптом, и правильное решение возможно только при точной диагностике. Соблюдение технологий ремонта и использование качественных материалов обеспечит долгую и надежную эксплуатацию автомобиля.
Проверка состояния аккумулятора и его клемм
Первым шагом в диагностике мигания панели приборов у Камаза 5490 является проверка состояния аккумулятора и его клемм. Аккумулятор является основным источником энергии для всех электрических систем автомобиля, и его неисправности могут приводить к различным проблемам, включая мигание индикаторов на панели приборов.
Для начала необходимо визуально осмотреть аккумулятор. Убедитесь, что на его поверхности нет коррозии, трещин или других повреждений. Коррозия на клеммах может привести к плохому контакту, что, в свою очередь, вызывает перебои в подаче электроэнергии. Если вы заметили коррозию, аккуратно очистите клеммы с помощью специального средства для удаления коррозии или раствора соды и воды, а затем тщательно высушите.
После визуального осмотра следует проверить затяжку клемм. Ослабленные клеммы могут стать причиной перебоев в работе электрооборудования. Используйте гаечный ключ, чтобы убедиться, что клеммы надежно закреплены на аккумуляторе. Не затягивайте их слишком сильно, чтобы не повредить сам аккумулятор.
Далее стоит измерить напряжение аккумулятора с помощью мультиметра. В нормальном состоянии напряжение должно составлять около 12.6 вольт при выключенном двигателе. Если напряжение ниже 12.4 вольт, это может указывать на то, что аккумулятор разряжен и требует подзарядки. При работающем двигателе напряжение должно находиться в пределах 13.7-14.7 вольт, что свидетельствует о правильной работе генератора и зарядной системы.
Если напряжение аккумулятора в норме, но проблема с миганием панели приборов сохраняется, стоит проверить состояние самого аккумулятора. Для этого можно провести тест на нагрузку, который позволяет оценить его способность удерживать заряд под нагрузкой. Если аккумулятор не проходит тест, его необходимо заменить.
Не забывайте также проверять состояние проводов, идущих от аккумулятора к другим компонентам автомобиля. Износ или повреждение проводки может привести к перебоям в подаче электроэнергии и, как следствие, к миганию индикаторов на панели приборов.
В заключение, проверка состояния аккумулятора и его клемм является важным этапом в диагностике мигания панели приборов у Камаза 5490. Регулярное обслуживание и контроль состояния аккумулятора помогут избежать многих проблем и обеспечат надежную работу автомобиля.
Анализ работы генератора и зарядной системы
Для диагностики неисправности, связанной с миганием панели приборов на Камаз 5490, необходимо обратить особое внимание на работу генератора и зарядной системы. Эти компоненты играют ключевую роль в обеспечении стабильного электропитания всех систем автомобиля, и их неисправности могут привести к различным сбоям в работе приборов.
Первым шагом в анализе работы генератора является проверка его состояния. Генератор должен обеспечивать необходимое напряжение, которое обычно составляет от 13,5 до 14,5 вольт при работающем двигателе. Для проверки напряжения можно использовать мультиметр, подключив его к клеммам аккумулятора. Если напряжение ниже указанного диапазона, это может свидетельствовать о неисправности генератора или его регулятора напряжения.
Следующим этапом является проверка состояния ремня генератора. Изношенный или ослабленный ремень может привести к недостаточной производительности генератора, что также может быть причиной мигания панели приборов. Ремень должен быть в хорошем состоянии, без трещин и износа, и иметь правильное натяжение.
Кроме того, стоит проверить соединения проводов, идущих от генератора к аккумулятору и другим компонентам системы. Плохие контакты или коррозия на клеммах могут привести к перебоям в подаче электроэнергии, что также может проявляться в виде мигания индикаторов на панели приборов.
Не менее важным аспектом является состояние аккумулятора. Если аккумулятор старый или имеет низкий уровень заряда, это может вызвать проблемы с зарядкой и, как следствие, мигание приборов. Рекомендуется проверить уровень электролита и, при необходимости, подзарядить аккумулятор или заменить его на новый.
Также стоит обратить внимание на работу системы зарядки в целом. В некоторых случаях причиной неисправности может быть повреждение проводки или короткое замыкание в системе. Для диагностики таких проблем может потребоваться использование специализированного оборудования и обращение к квалифицированному специалисту.
В заключение, мигание панели приборов на Камаз 5490 может быть связано с различными проблемами в работе генератора и зарядной системы. Проведение тщательной диагностики этих компонентов поможет выявить и устранить неисправности, обеспечив надежную работу автомобиля.
Обследование датчиков и их подключения
При диагностике неисправности, связанной с миганием панели приборов на Камаз 5490, важным этапом является обследование датчиков и их подключения. Датчики играют ключевую роль в системе управления автомобилем, обеспечивая передачу информации о различных параметрах работы двигателя и других систем. Если один из датчиков выходит из строя или его соединение нарушается, это может привести к неправильной работе панели приборов.
Первым шагом в обследовании является визуальный осмотр всех датчиков, установленных на двигателе и других системах автомобиля. Необходимо проверить наличие механических повреждений, коррозии или загрязнений на контактах. Особое внимание следует уделить датчикам температуры, давления масла, уровня топлива и скорости. Эти датчики наиболее часто становятся причиной неисправностей, так как они подвергаются воздействию высоких температур и вибраций.
После визуального осмотра следует проверить электрические соединения. Для этого необходимо использовать мультиметр для измерения сопротивления и напряжения на выходах датчиков. Если показания не соответствуют нормам, это может указывать на неисправность самого датчика или на проблемы с проводкой. Важно также проверить целостность проводов и разъемов, так как поврежденные или окисленные контакты могут вызывать перебои в передаче сигнала.
Кроме того, стоит обратить внимание на программное обеспечение, управляющее работой датчиков. В некоторых случаях сбои в работе панели приборов могут быть связаны с ошибками в прошивке блока управления. Для диагностики необходимо подключить диагностический сканер, который позволит считать коды ошибок и выявить возможные неисправности в системе. Если сканер показывает ошибки, связанные с конкретными датчиками, это может указывать на необходимость их замены или ремонта.
Необходимо также проверить работу датчиков в реальных условиях. Для этого можно провести тест-драйв автомобиля и наблюдать за поведением панели приборов. Если мигание продолжается, это может свидетельствовать о том, что проблема не в датчиках, а в других системах автомобиля, таких как генератор или аккумулятор. В таком случае следует провести более глубокую диагностику электрической системы.
В заключение, обследование датчиков и их подключения является важным этапом в диагностике неисправности, связанной с миганием панели приборов на Камаз 5490. Тщательный осмотр, проверка электрических соединений и использование диагностического оборудования помогут выявить причину проблемы и принять необходимые меры для ее устранения.
