Ошибка 1117 на Камаз с двигателем Cummins ISF, связанная с датчиком положения педали акселератора, может привести к серьезным проблемам в работе автомобиля, включая потерю мощности и нестабильную работу двигателя. В данной статье мы подробно рассмотрим причины возникновения этой ошибки, а также предложим эффективные методы диагностики и устранения проблемы. Знание особенностей работы системы и правильные подходы к ее ремонту помогут владельцам и механикам быстро восстановить работоспособность автомобиля, минимизируя время простоя и затраты на обслуживание.
Интерпретация кода неисправности и логика работы системы
Код ошибки 1117 в системе управления двигателем Cummins (ECM) указывает на проблему с цепью датчика положения педали акселератора (APP). В зависимости от версии прошивки, он также может сигнализировать о несоответствии сигналов дроссельной заслонки.
Электронный блок управления постоянно отслеживает напряжение от потенциометров педали акселератора и сравнивает его с фактическим углом открытия дроссельной заслонки.
Если разница между желаемым ускорением, заданным водителем, и реальным откликом двигателя превышает допустимые нормы, система активирует защитный алгоритм.
На практике это проявляется в ограничении крутящего момента и невозможности разогнать транспортное средство выше определенной скорости, обычно не превышающей 20-40 км/ч.
Симптомы и поведение автомобиля
При активации кода 1117 водитель сразу замечает снижение мощности, особенно при старте с места или движении в гору.
Двигатель может глохнуть на холостых оборотах или, наоборот, поддерживать повышенные обороты, независимо от положения педали акселератора.
В некоторых случаях наблюдается нестабильная работа на холостом ходу, когда обороты колеблются от 600 до 1000 об/мин.
Важно отметить, что двигатель Cummins ISF чувствителен к качеству топлива, а загрязнение клапана EGR может вызывать аналогичные симптомы, но код ошибки будет другим.
⚠️ Внимание: Использование автомобиля с активированным аварийным режимом запрещено на дорогах общего пользования, так как маневренность и динамика разгона значительно ухудшены.
Система самодиагностики фиксирует это событие в памяти, и для полного сброса статуса недостаточно просто выключить зажигание.
Необходимо устранить физическую причину неисправности или воспользоваться специализированным диагностическим сканером для очистки истории ошибок.
Частое повторение цикла «появление-сброс» без ремонта может привести к повреждению клапанов или турбокомпрессора из-за неправильного соотношения смеси.
Анализ параметров в реальном времени позволяет определить, какой именно канал педали акселератора или заслонки выдает некорректные данные.
Как правило, педаль акселератора имеет два независимых канала с различной характеристикой напряжения, что позволяет блоку управления обнаруживать обрывы и замыкания.
| Причина ошибки 1117 | Симптомы | Рекомендации по устранению |
|---|---|---|
| Проблемы с датчиком давления масла | Индикатор давления масла не горит | Проверить и заменить датчик давления масла |
| Низкий уровень масла | Шум двигателя, перегрев | Проверить уровень масла и долить при необходимости |
| Неисправность системы управления двигателем | Ошибки в работе двигателя | Проверить и перепрограммировать ЭБУ |
| Плохой контакт в электрической цепи | Периодические сбои в работе | Проверить и очистить контакты, соединения |
| Неправильная работа топливной системы | Увеличенный расход топлива | Проверить фильтры, насос, форсунки |
Интересные факты
Ошибка 1117 на Камазах с двигателем Cummins обычно связана с проблемами в системе управления двигателем, и её диагностика и устранение могут быть интересными по нескольким причинам:
Сигнализация о неисправностях: Ошибка 1117 может указывать на проблемы с датчиками, такими как датчик положения коленчатого вала или датчик температуры охлаждающей жидкости. Интересно, что многие современные системы управления двигателем используют сложные алгоритмы для диагностики, что позволяет точно определить источник проблемы, но также требует от механиков глубоких знаний и навыков.
Влияние на производительность: Эта ошибка может значительно снизить производительность двигателя, что делает диагностику критически важной для поддержания работоспособности грузовиков. Например, при возникновении этой ошибки может произойти снижение мощности, увеличение расхода топлива и даже повреждение двигателя, если не предпринять меры.
Использование специализированного оборудования: Для диагностики и устранения ошибки 1117 часто требуется использование специализированного диагностического оборудования, такого как сканеры и программное обеспечение для считывания кодов ошибок. Это подчеркивает важность технологий в современном ремонте автомобилей и необходимость постоянного обучения механиков для работы с новыми системами.
Диагностика датчика положения педали акселератора
Первым шагом в устранении неисправности является проверка устройства, которое передает сигнал о намерении водителя увеличить скорость.
Датчик положения педали акселератора (APP) — это бесконтактный сенсор, работающий на основе эффекта Холла, или резистивный потенциометр, расположенный в корпусе педали.
Для диагностики потребуется мультиметр, который точно измеряет постоянное напряжение и сопротивление.
Процесс проверки начинается с визуального осмотра разъема подключения педали. Необходимо выявить окисление контактов, наличие влаги или механические повреждения.
Проверка электрических параметров
Для получения точных данных важно обеспечить доступ к контактам разъема, не отсоединяя его полностью, если конструкция позволяет использовать тонкие щупы.
При включенном зажигании и отпущенной педали напряжение на сигнальном контакте должно находиться в пределах 0.7-1.0 Вольта для первого канала и составлять половину этого значения или удвоенное для второго канала, в зависимости от схемы подключения.
При плавном нажатии на педаль напряжение должно равномерно увеличиваться до 4.5-5.0 Вольт без резких колебаний и скачков.
Резкие изменения показаний мультиметра могут свидетельствовать о износе токопроводящего слоя внутри датчика, что является основанием для его замены.
Если мультиметр фиксирует постоянное напряжение независимо от положения педали, это может указывать на обрыв внутренней дорожки или неисправность питающей цепи на 5 Вольт.
Также рекомендуется проверить сопротивление между контактами датчика и сравнить результаты с эталонными значениями для конкретной модели Cummins.
Наличие влаги внутри корпуса педали часто приводит к коррозии контактов и может вызвать ошибку 1117 в дождливую погоду.
В таблице ниже представлены ориентировочные значения напряжения для исправного датчика:
| Положение педали | Канал 1 (Вольт) | Канал 2 (Вольт) |
|---|---|---|
| Отпущено (0%) | 0.75 ± 0.1 | 0.37 ± 0.05 |
| Нажато (100%) | 4.50 ± 0.2 | 2.25 ± 0.1 |
Отклонение от указанных значений более чем на 10% требует замены узла педали акселератора в сборе, так как датчики, как правило, не подлежат ремонту.
Проверка электронной дроссельной заслонки
Если датчик педали работает исправно, стоит проверить исполнительный механизм — электронную дроссельную заслонку (ETC).
На моторах Cummins ISF этот компонент регулирует поток воздуха и может загрязняться продуктами сгорания, особенно при неправильной работе системы вентиляции картера.
Ошибка 1117 возникает, если вал дроссельной заслонки заедает из-за нагара или если электромотор привода имеет неисправность в обмотке.
При визуальном осмотре патрубка впускного коллектора часто можно увидеть маслянистый налет, который затрудняет работу заслонки.
Механическая и электрическая проверка
Демонтаж дроссельной заслонки следует проводить осторожно, чтобы не повредить пластиковый корпус и электрический разъем.
После снятия заслонки важно проверить ее вращение, аккуратно поворачивая пальцем без чрезмерных усилий.
Движение должно быть плавным, без заеданий в крайних положениях, а пружина возврата должна надежно возвращать заслонку в исходное положение.
Электрическая проверка включает прозвонку обмоток электродвигателя привода заслонки на наличие межвитковых замыканий или обрывов.
Очистка внутренних поверхностей осуществляется с помощью аэрозольного очистителя для карбюраторов и мягкой щетки.
Важно избегать попадания чистящего средства в электрическую часть привода.
После установки очищенного или нового узла обязательно проводится адаптация дроссельной заслонки.
Неисправное уплотнительное кольцо между дросселем и впускным коллектором может привести к подсосу неучтенного воздуха, что вызовет рассогласование параметров и появление ошибки.
Диагностика жгутов проводки и разъемов
Многие проблемы с кодом 1117 на грузовиках Камаз связаны не столько с неисправностями датчиков, сколько с состоянием электрических соединений.
Вибрации, колебания температур и воздействие химических реагентов приводят к окислению контактов и образованию микротрещин в изоляции проводов.
Особое внимание следует уделить участкам жгута, которые проходят рядом с движущимися частями двигателя или острыми краями кузова.
Часто изнашиваются провода, соединяющие датчик педали в области шарнира педали газа.
Поиск обрывов и коротких замыканий
Для выявления неисправностей в электрической проводке используется метод покачивания жгута при работающем двигателе или включенном зажигании.
Если во время движения проводов показания сканера или мультиметра резко изменяются, это указывает на наличие дефекта в данной области.
Важно проверить целостность экранирующей оболочки сигнальных проводов, так как наводки от генератора могут искажать передаваемый сигнал.

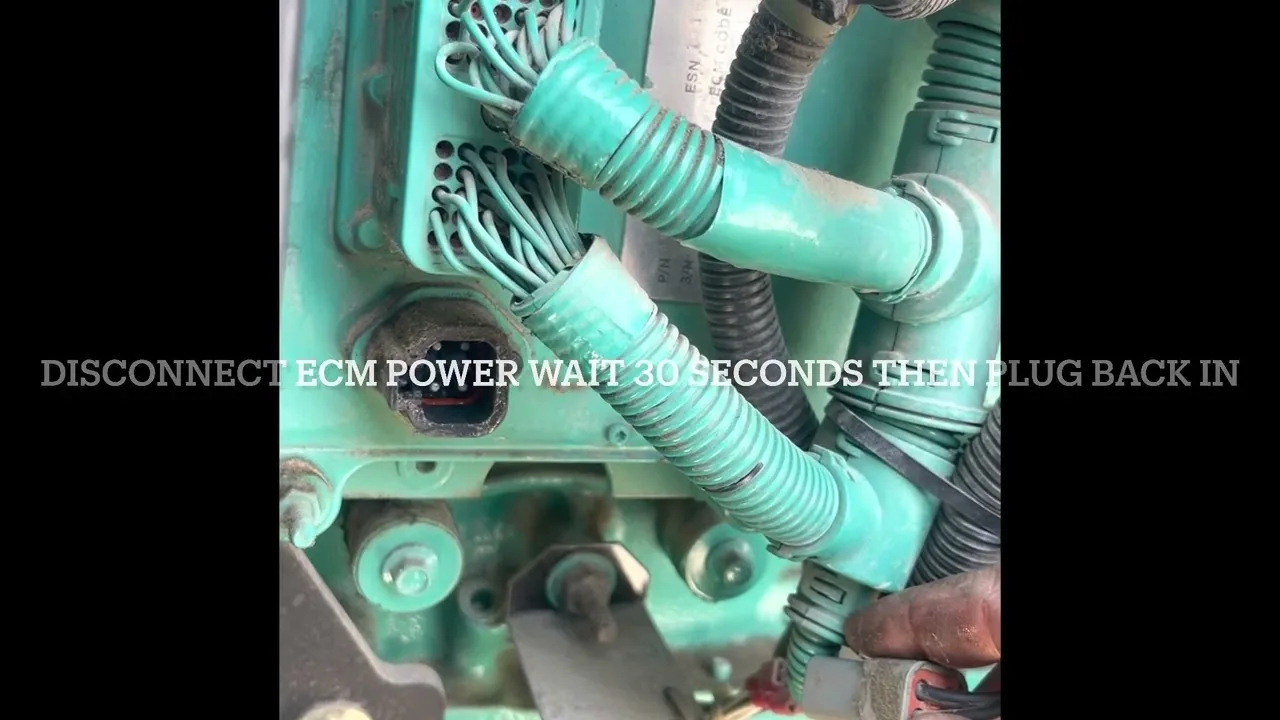

Окисление контактов в разъеме блока управления (ECM) также часто вызывает проблемы и требует обработки контактов специальным спреем.

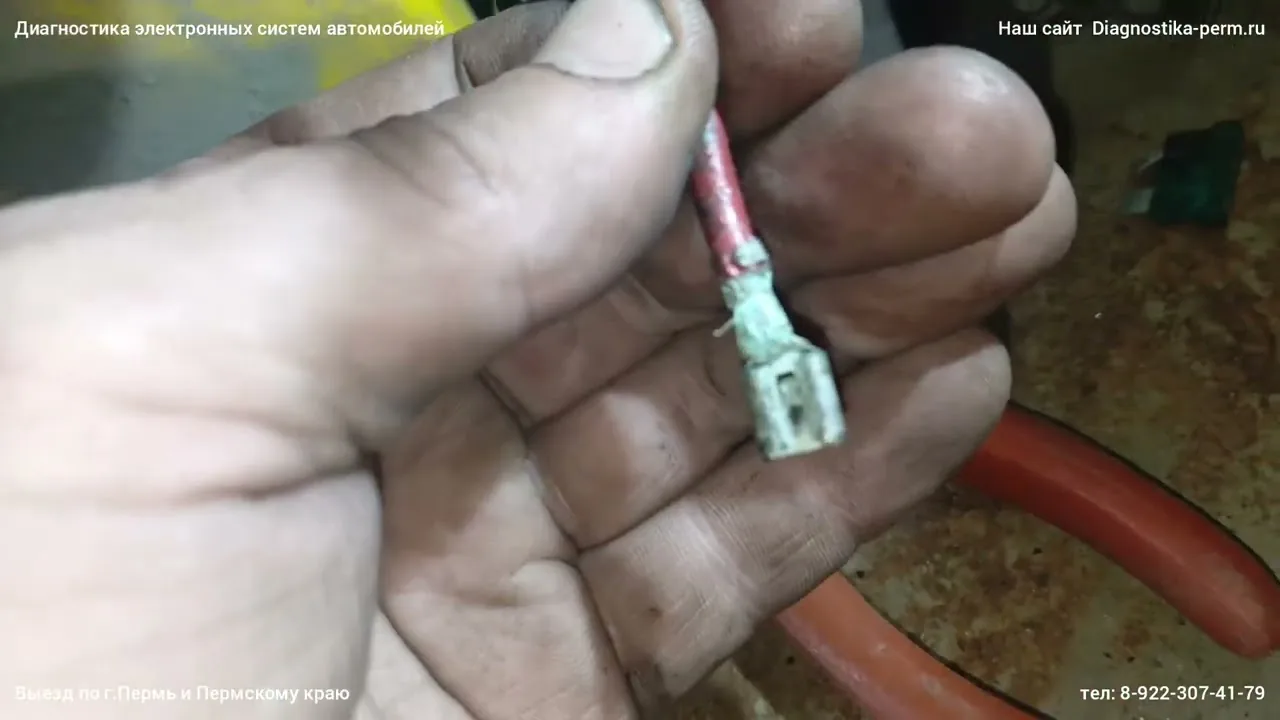

Использование некачественных скруток при предыдущих ремонтах может увеличить сопротивление и снизить напряжение в цепи.
Все соединения должны выполняться методом пайки или с применением обжимных гильз с последующей изоляцией термоусадочной трубкой.
В таблице ниже представлены ключевые параметры для проверки электрических цепей:
| Параметр | Нормальное значение | Допустимое отклонение |
|---|---|---|
| Сопротивление изоляции | > 10 МОм | Не менее 5 МОм |
| Падение напряжения | < 0.1 В | Максимум 0.3 В |
Типичные ошибки при ремонте и обслуживании
В процессе восстановления функциональности системы управления двигателем специалисты часто совершают типичные ошибки, которые могут усугубить проблему.
Неправильная диагностика может привести к ненужной замене исправных и дорогих компонентов, таких как блок управления или дроссельная заслонка.
Предлагаем ознакомиться с перечнем действий, которых следует избегать для качественного ремонта.
- Замена датчика без проверки проводки — установка нового датчика на поврежденный жгут не решит проблему с ошибкой 1117, а лишь приведет к дополнительным расходам, поскольку причина кроется в цепи.
- Игнорирование процедуры адаптации — после замены педали или дроссельной заслонки обязательно нужно выполнить сброс адаптаций с помощью диагностического сканера, иначе двигатель будет работать нестабильно.
- Использование некачественных аналогов — установка дешевых китайских аналогов датчиков часто приводит к повторному возникновению ошибки после короткого пробега из-за низкой точности и ресурса.
- Очистка контактов «на глаз» — недостаточно просто побрызгать очистителем на разъем; необходимо механически зачистить контакты и продуть их сжатым воздухом для удаления окислов.
Соблюдение технологии ремонта и использование проверенного измерительного оборудования обеспечивают долговечность выполненного ремонта.
Если возникают трудности с выявлением неисправности, рекомендуется обратиться к схемам электрооборудования конкретной модели Камаз.
Финальная калибровка и проверка работоспособности
После устранения физической неисправности и сборки всех компонентов системы необходимо провести финальную проверку.
Первым шагом подключите диагностическое оборудование для считывания текущих параметров и удаления сохраненных кодов ошибок.
Адаптация дроссельной заслонки и педали акселератора должна выполняться строго по алгоритму, установленному производителем программного обеспечения.
Этот процесс обычно включает включение зажигания, ожидание определенного времени и циклическое нажатие на педаль акселератора.
Во время адаптации двигатель может самостоятельно изменять обороты — это нормальная реакция системы на калибровку.
После завершения процедуры проверьте работу двигателя в различных режимах: на холостом ходу, при разгоне и движении под нагрузкой.
Отсутствие кода 1117 после нескольких циклов запуска и короткого тестового заезда подтверждает успешное завершение ремонта.
Если ошибка повторяется, повторите цикл диагностики, уделяя внимание возможным скрытым дефектам проводки.
⚠️ Важно: Не проводите адаптацию при работающем двигателе, если инструкция к диагностическому прибору требует включения только зажигания.
Контрольные замеры параметров напряжения и сопротивления помогут убедиться в стабильной работе системы.
Регулярное обслуживание топливной системы и замена воздушных фильтров снижают вероятность повторного возникновения проблем с дросселем.
Своевременное обращение к профессиональной диагностике при первых признаках нестабильной работы двигателя позволяет избежать дорогостоящего ремонта.
Анализ данных с помощью диагностического оборудования
Для эффективного анализа данных и диагностики ошибки 1117 на Камаз с двигателем Cummins необходимо использовать специализированное диагностическое оборудование. Это оборудование позволяет получить доступ к электронным системам управления двигателем и считывать коды ошибок, а также параметры работы двигателя в реальном времени.
Первым шагом в процессе диагностики является подключение диагностического сканера к разъему OBD-II или к диагностическому разъему, установленному на автомобиле. Важно убедиться, что сканер совместим с системой управления двигателем Cummins. Наиболее распространенные модели сканеров, используемых для этой цели, включают в себя Cummins Insite, Nexiq и другие профессиональные устройства.
После подключения сканера необходимо запустить программу диагностики и выбрать соответствующий протокол для работы с двигателем Cummins. Важно следовать инструкциям на экране, чтобы корректно установить связь с ЭБУ (электронным блоком управления) двигателя. После успешного соединения сканер считывает текущие коды ошибок, включая ошибку 1117, которая может указывать на проблемы с системой управления топливом или датчиками.
Кроме считывания кодов ошибок, диагностическое оборудование позволяет просматривать параметры работы двигателя, такие как давление топлива, температура охлаждающей жидкости, обороты двигателя и другие важные показатели. Эти данные могут помочь в выявлении причин возникновения ошибки 1117. Например, если давление топлива ниже нормы, это может указывать на засорение топливного фильтра или неисправность топливного насоса.
Также стоит обратить внимание на состояние датчиков, таких как датчик давления топлива и датчик температуры. Их неисправность может привести к неправильной работе системы управления двигателем и, как следствие, к появлению ошибки 1117. С помощью диагностического оборудования можно проверить работоспособность этих датчиков, а также их электрические параметры, такие как сопротивление и напряжение.
После анализа данных и выявления возможных причин возникновения ошибки 1117, необходимо провести тестирование отдельных компонентов системы. Это может включать в себя проверку проводки, соединений и состояния реле, отвечающих за работу системы управления топливом. Важно также проверить наличие механических повреждений или коррозии, которые могут влиять на работу системы.
Таким образом, использование диагностического оборудования для анализа данных является ключевым этапом в диагностике и устранении ошибки 1117 на Камаз с двигателем Cummins. Правильная интерпретация полученных данных и их сопоставление с техническими характеристиками автомобиля помогут быстро и эффективно выявить и устранить проблему.
Использование сканеров и программного обеспечения
Для диагностики и устранения ошибки 1117 на Камаз с двигателем Cummins важным инструментом являются сканеры и специализированное программное обеспечение. Эти устройства позволяют не только считывать коды ошибок, но и проводить детальный анализ состояния двигателя и других систем автомобиля.
Сканеры, совместимые с двигателями Cummins, могут быть как профессиональными, так и более простыми, предназначенными для любителей. Наиболее распространенными являются сканеры, поддерживающие протоколы J1939 и J1708, которые обеспечивают связь с электронными блоками управления (ЭБУ) двигателя. При выборе сканера стоит обратить внимание на его функционал: возможность чтения и сброса кодов ошибок, мониторинг параметров в реальном времени, а также возможность выполнения тестов и калибровок.
После подключения сканера к диагностическому разъему автомобиля, необходимо запустить программу, которая будет отображать текущие коды ошибок. Ошибка 1117, как правило, связана с проблемами в системе управления двигателем, и может указывать на неисправности в датчиках, проводке или самом ЭБУ. Важно не только зафиксировать код ошибки, но и проанализировать сопутствующие параметры, такие как напряжение, температура и давление, чтобы получить полное представление о состоянии системы.
Современные программы для диагностики, такие как Cummins Insite, предоставляют расширенные возможности для анализа. Они позволяют не только считывать коды ошибок, но и просматривать историю работы двигателя, а также проводить тесты на работоспособность различных компонентов. Используя такие программы, можно выявить не только текущие неисправности, но и предсказать возможные проблемы в будущем, что особенно важно для предотвращения серьезных поломок.
После выявления причины ошибки 1117, необходимо выполнить соответствующие действия по устранению неисправности. Это может включать замену неисправных датчиков, проверку и восстановление проводки, а также перепрограммирование ЭБУ. После выполнения всех работ рекомендуется снова подключить сканер и убедиться, что ошибка устранена, а все системы работают корректно.
Важно помнить, что диагностика и устранение ошибок на Камаз с двигателем Cummins требуют не только наличия оборудования, но и знаний о работе систем автомобиля. Поэтому, если у вас нет достаточного опыта, лучше обратиться к профессионалам, которые смогут провести диагностику и ремонт качественно и в кратчайшие сроки.
Проверка системы питания и зажигания
При диагностике ошибки 1117 на Камаз с двигателем Cummins важно начать с проверки системы питания и зажигания, так как именно эти системы могут быть причиной возникновения данной ошибки. Ошибка 1117 обычно связана с проблемами в работе системы управления двигателем, что может быть вызвано неправильным напряжением питания или сбоями в системе зажигания.
Первым шагом в проверке системы питания является измерение напряжения на аккумуляторе. Убедитесь, что напряжение находится в пределах нормы (обычно 12-14 В). Если напряжение ниже 12 В, это может указывать на разряженный аккумулятор или неисправный генератор. В таком случае необходимо проверить состояние аккумулятора и зарядное устройство, а также провести тест генератора на наличие неисправностей.
Далее следует проверить проводку и соединения, которые могут быть повреждены или окислены. Особое внимание уделите клеммам аккумулятора, проводам, идущим к стартеру и генератору, а также соединениям на блоке управления двигателем. Неправильные или плохие контакты могут привести к нестабильному напряжению, что, в свою очередь, может вызвать ошибку 1117.
После проверки системы питания необходимо перейти к системе зажигания. Проверьте состояние свечей зажигания: они должны быть чистыми и не иметь признаков износа. Если свечи загрязнены или повреждены, их следует заменить. Также проверьте высоковольтные провода на наличие трещин или повреждений, которые могут привести к утечке тока.
Не забудьте проверить работу катушек зажигания. Для этого можно использовать мультиметр для измерения сопротивления. Если сопротивление выходит за пределы нормы, катушку необходимо заменить. Также стоит обратить внимание на датчики, отвечающие за управление системой зажигания, такие как датчик положения коленчатого вала и датчик положения распредвала. Их неисправность может привести к неправильной работе системы зажигания и, как следствие, к ошибке 1117.
После завершения всех проверок и устранения выявленных неисправностей, рекомендуется сбросить ошибку с помощью диагностического оборудования и провести тест-драйв автомобиля. Это поможет убедиться в том, что проблема действительно решена и ошибка больше не возникает.

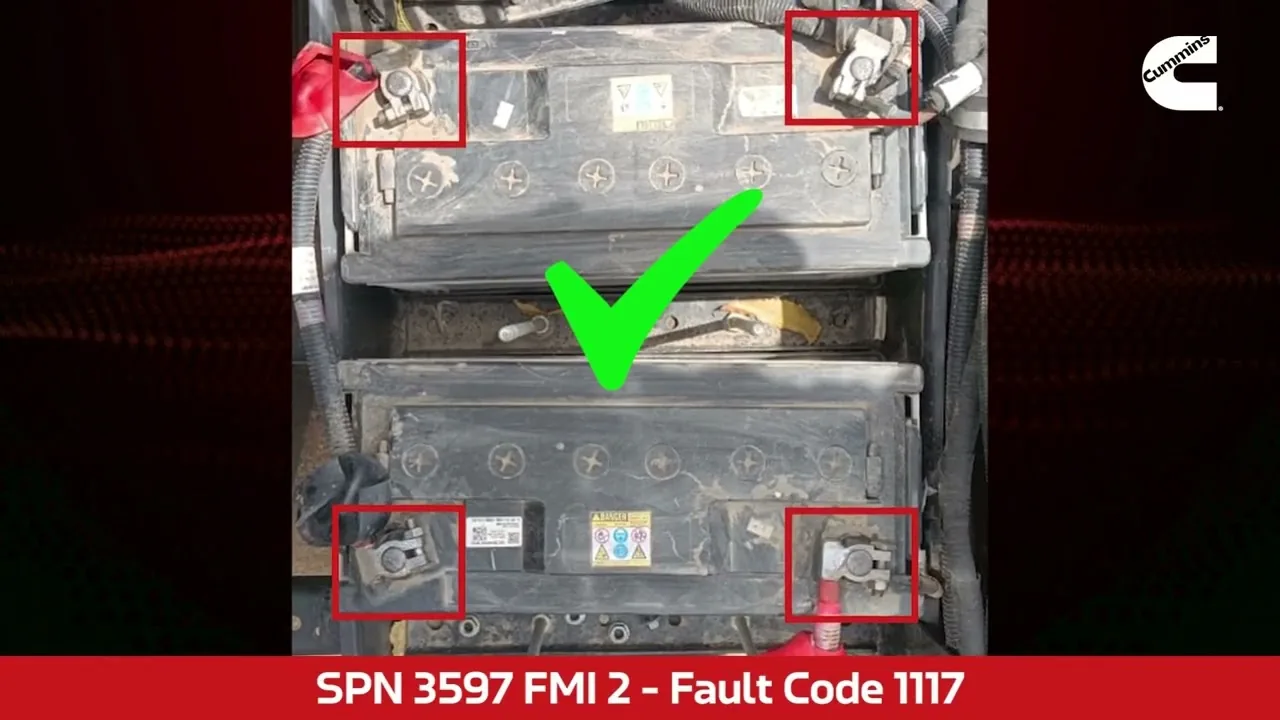

Диагностика аккумулятора и генератора
Ошибка 1117 на Камаз с двигателем Cummins часто связана с проблемами в системе электроснабжения, что делает диагностику аккумулятора и генератора особенно важной. Для начала необходимо проверить состояние аккумулятора, так как именно он обеспечивает запуск двигателя и работу электрооборудования.
Первым шагом в диагностике аккумулятора является визуальный осмотр. Убедитесь, что на клеммах нет коррозии, а соединения надежно закреплены. Коррозия может привести к плохому контакту и, как следствие, к недостаточной зарядке аккумулятора. Если клеммы в порядке, следует проверить уровень электролита. В случае низкого уровня необходимо долить дистиллированную воду, но не превышать максимальную отметку.
Далее, рекомендуется провести тестирование аккумулятора с помощью мультиметра. Измерьте напряжение на клеммах аккумулятора. В норме оно должно составлять около 12.6 В в состоянии покоя. Если напряжение ниже 12.4 В, это может свидетельствовать о том, что аккумулятор разряжен и требует подзарядки. При запуске двигателя напряжение должно подниматься до 13.5-14.5 В, что указывает на то, что генератор работает корректно и заряжает аккумулятор.
Если аккумулятор в порядке, следующим этапом является диагностика генератора. Для этого также используйте мультиметр. Проверьте напряжение на выходе генератора при работающем двигателе. Оно должно находиться в пределах 13.5-14.5 В. Если напряжение ниже, это может указывать на неисправность генератора или его регулятора напряжения.
Кроме того, стоит обратить внимание на состояние ремня генератора. Он должен быть натянут и не иметь видимых повреждений. Слабый или изношенный ремень может привести к недостаточной производительности генератора.
Если все вышеперечисленные проверки не выявили проблем, следует провести тестирование системы зарядки. Для этого необходимо отключить аккумулятор и проверить, как генератор работает без нагрузки. Если он не выдает необходимое напряжение, это может указывать на внутренние неисправности генератора.
Также важно проверить предохранители и проводку, так как поврежденные провода или перегоревшие предохранители могут привести к сбоям в работе системы. В случае обнаружения повреждений необходимо заменить неисправные элементы.
В завершение, если после всех проверок ошибка 1117 продолжает появляться, рекомендуется обратиться к специалистам для более глубокой диагностики, так как проблема может быть связана с другими компонентами системы управления двигателем или электрооборудованием.
Обратная связь от водителя и тест-драйв
Обратная связь от водителя является важным аспектом диагностики и устранения ошибки 1117 на Камаз с двигателем Cummins. Водитель, как непосредственный оператор транспортного средства, может предоставить ценную информацию о поведении автомобиля, что поможет в выявлении причин возникновения ошибки.
При возникновении ошибки 1117, которая часто связана с проблемами в системе управления двигателем, важно провести тест-драйв. Во время тест-драйва водитель должен обратить внимание на следующие моменты:
- Работа двигателя: Водитель должен оценить, как двигатель запускается и работает на разных режимах. Наличие рывков, потерь мощности или нестабильных оборотов может указывать на проблемы с системой впрыска или датчиками.
- Показания приборов: Важно следить за показаниями тахометра, температуры охлаждающей жидкости и давления масла. Аномалии в этих показателях могут сигнализировать о неисправностях, которые могут быть связаны с ошибкой 1117.
- Звуки двигателя: Ненормальные звуки, такие как стуки или свисты, могут указывать на механические проблемы, которые также могут быть связаны с ошибкой. Водитель должен быть внимателен к любым необычным звукам.
- Работа трансмиссии: Важно проверить, как трансмиссия переключает передачи. Проблемы с трансмиссией могут влиять на работу двигателя и вызывать ошибки.
- Состояние выхлопной системы: Наличие черного дыма или запаха несгоревшего топлива может указывать на проблемы с системой впрыска или с работой катализатора.
После тест-драйва водитель должен предоставить подробный отчет о своих наблюдениях. Это поможет механикам более точно определить источник проблемы и выбрать правильный подход к диагностике и ремонту. Важно, чтобы водитель был максимально откровенен и предоставил всю необходимую информацию, так как это может существенно ускорить процесс устранения ошибки 1117.
Кроме того, стоит отметить, что для более точной диагностики может потребоваться использование специализированного диагностического оборудования. С помощью сканера можно считать коды ошибок и параметры работы двигателя в реальном времени, что позволит более детально проанализировать ситуацию и выявить возможные неисправности.
Таким образом, обратная связь от водителя и результаты тест-драйва играют ключевую роль в процессе диагностики и устранения ошибки 1117 на Камаз с двигателем Cummins. Системный подход к анализу всех факторов, включая мнения водителя, позволит более эффективно решить возникшую проблему.
