Ошибка 523613 FMI 2 в системе управления двигателем КамАЗ может стать серьезной преградой для эффективной работы автомобиля, особенно в условиях повышенных требований к экологии и производительности современных двигателей Евро-5. В данной статье мы подробно рассмотрим причины возникновения этой ошибки, методы диагностики и способы ее устранения. Знание особенностей работы датчиков и возможных неисправностей позволит владельцам и механикам быстро реагировать на проблемы, минимизируя время простоя и затраты на ремонт.
Интерпретация кода неисправности и архитектура системы

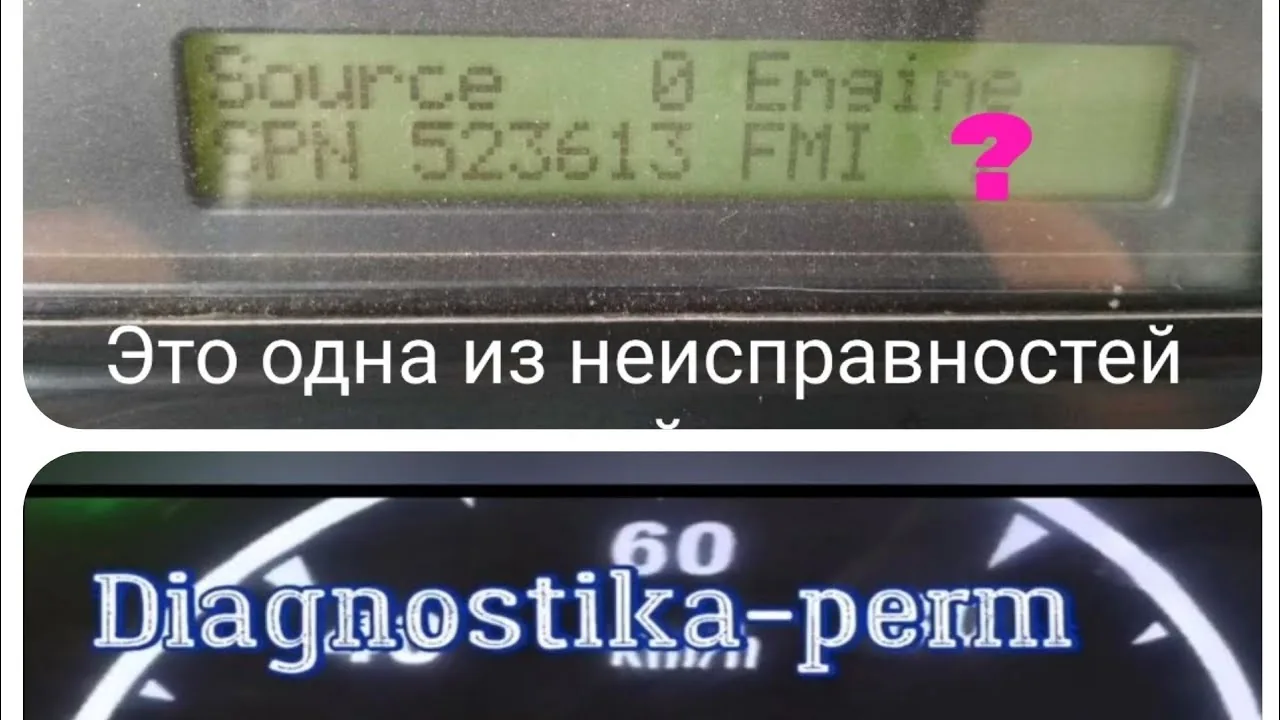

Код 523613 FMI 2 — это стандартизированный диагностический протокол, используемый в современных электронных системах управления.
Идентификатор 523613 указывает на конкретный компонент или параметр работы электронного блока управления двигателем КамАЗ-740 или Cummins ISBe.
Чаще всего этот код связан с датчиком положения дроссельной заслонки (E-Pedal) или датчиком положения педали акселератора, который может передавать некорректный сигнал о подаче топлива.

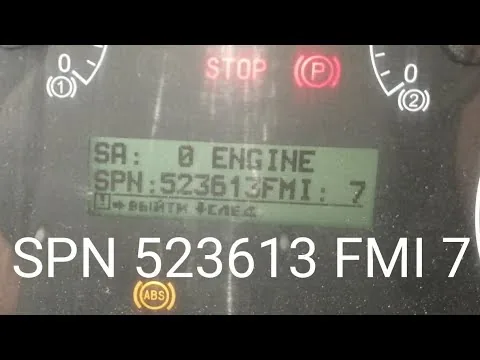

Аббревиатура FMI 2 (Failure Mode Identifier) указывает на тип неисправности: «Data erratic, intermittent or incorrect» (данные нестабильны, прерывисты или неверны).
Это означает, что сигнал от датчика выходит за установленные пределы, резко колеблется или противоречит показаниям других сенсоров в системе.
Логика работы контроллера EDC7 UC31
Современные двигатели КамАЗ стандартов Евро-4 и Евро-5 управляются контроллерами серии EDC7 UC31, которые постоянно мониторят все подключенные датчики.
Если контроллер получает сигнал от педали акселератора, не соответствующий фактическому положению заслонки или имеющий резкие колебания, он регистрирует ошибку FMI 2.
В этом случае система безопасности переводит двигатель в режим «Limp Home», ограничивая максимальные обороты и крутящий момент, чтобы избежать аварийной ситуации.
На практике это проявляется в отсутствии реакции на нажатие педали газа или в рывках при попытке ускориться, что особенно опасно во время обгона.
Важно понимать, что ошибка может быть вызвана как аппаратными проблемами (обрыв проводов, короткое замыкание), так и программными сбоями (ошибки в ПО или рассинхронизация).
⚠️ Внимание: Продолжение эксплуатации автомобиля с активным индикатором неисправности и кодом FMI 2 может привести к повреждению клапанов или выходу из строя турбокомпрессора из-за неправильного смесеобразования.
| Шаг диагностики | Описание действия | Возможные решения |
|---|---|---|
| Проверка подключения | Убедитесь, что все разъемы и соединения исправны | Замените поврежденные разъемы |
| Проверка питания | Измерьте напряжение на блоке управления двигателем | Исправьте проблемы с электропитанием |
| Считывание кодов ошибок | Используйте диагностический сканер для считывания кодов | Устраните выявленные ошибки |
| Проверка датчиков | Проверьте работоспособность датчиков (например, ДМРВ) | Замените неисправные датчики |
| Тестирование блока управления | Проверьте блок управления на наличие повреждений | Ремонт или замена блока управления |
| Сброс ошибок | Выполните сброс кодов ошибок после устранения проблем | Проверьте работу системы после сброса |
Интересные факты
Ошибка 523613 FMI 2 в системе управления двигателем КамАЗ может быть связана с различными проблемами, и вот несколько интересных фактов о диагностике и устранении этой ошибки:
Причины возникновения ошибки: Ошибка 523613 FMI 2 часто указывает на проблемы с датчиками, такими как датчик давления наддува или датчик температуры охлаждающей жидкости. Важно провести полную диагностику, чтобы определить, какой именно компонент вызывает сбой, так как ошибка может быть вызвана как неисправностью самого датчика, так и проблемами с его проводкой.
Использование специализированного оборудования: Для диагностики ошибок в системах управления двигателем КамАЗ часто используются сканеры и диагностические приборы, которые могут считывать коды ошибок и показывать параметры работы двигателя в реальном времени. Это позволяет механикам более точно определить источник проблемы и избежать ненужной замены деталей.
Влияние на производительность: Ошибка 523613 FMI 2 может значительно повлиять на работу двигателя, приводя к снижению мощности, увеличению расхода топлива и повышению выбросов. Поэтому своевременная диагностика и устранение этой ошибки не только восстанавливает работоспособность автомобиля, но и способствует снижению эксплуатационных расходов и улучшению экологии.
Основные причины возникновения ошибки 523613 FMI 2
Сбои в передаче данных чаще всего происходят из-за физического воздействия на элементы электрической цепи или старения компонентов.
Наиболее распространенной причиной таких сбоев является повреждение жгута проводов, соединяющего педаль акселератора с блоком управления.
Вибрации, резкие изменения температуры и попадание влаги в разъемы могут привести к окислению контактов и возникновению переходного сопротивления.
Еще одной причиной может быть неисправность потенциометра, расположенного внутри педали газа, который изнашивается в местах частого контакта с дорожкой.
Также стоит учитывать возможные проблемы с напряжением в бортовой сети, когда колебания напряжения генератора могут искажать аналоговый сигнал датчика.
Проблемы проводки и электрических разъемов
Электрическая схема педали акселератора включает несколько проводов: питания, заземления и две сигнальные линии для проверки соответствия.
Если один из сигнальных проводов имеет плохой контакт, значения на обоих каналах начинают различаться. Контроллер интерпретирует это как ошибку FMI 2.
Обратите внимание на участки, где проводка проходит через металлические перегородки кабины и рамы, так как там может произойти повреждение изоляции.
Окисление контактов в разъеме педали или в ЭБУ часто приводит к тому, что ошибка проявляется только в дождливую погоду или после мойки двигателя.
Для диагностики необходимо визуально проверить целостность изоляции и надежность соединений разъемов, при необходимости используя спрей для очистки контактов.
Неисправности самой педали акселератора
Педаль акселератора конструктивно представляет собой бесконтактный датчик Холла или потенциометрический резистор, срок службы которых ограничен.
Со временем токопроводящий слой внутри датчика изнашивается, что приводит к образованию «мертвых зон» и колебаниям сопротивления.
При нажатии на педаль сигнал может пропадать на короткие промежутки, что для высокоскоростного контроллера означает полную потерю управления.
Даже кратковременная потеря сигнала фиксируется как FMI 2, и система автоматически блокирует подачу топлива для обеспечения безопасности.
Замена педали на новую часто является единственным способом решения проблемы, если проводка в идеальном состоянии.
| Симптом | Возможная причина | Способ проверки |
|---|---|---|
| Нестабильные обороты на холостом ходу | Износ дорожки датчика | Измерение сопротивления с помощью мультиметра |
| Ошибка возникает в дождливую погоду | Влага в разъеме | Визуальный осмотр и продувка |
| Полное отсутствие реакции | Обрыв цепи питания | Проверка цепи «плюс-минус» |
Методы диагностики и пошаговая инструкция
Выявление корня проблемы требует комплексного подхода и специализированного оборудования.
Диагностику следует начинать с подключения диагностического сканера, поддерживающего протоколы KWP2000 или UDS, используемые в автомобилях КамАЗ.
Важно не только зафиксировать текущие ошибки, но и изучить историю, чтобы определить, является ли неисправность постоянной или временной.
Ключевым этапом является мониторинг параметров в реальном времени, что позволяет отслеживать поведение сигнала педали при нажатии.
Если сканер фиксирует резкие колебания напряжения или обрывы сигнала при движении проводки, это указывает на завершение локализации неисправности.
Использование диагностических сканеров
Для тщательной диагностики рекомендуется использовать дилерские сканеры KNORR-BREMSE, Jaltest или универсальные адаптеры с программным обеспечением OpenDiag или Scanmatik.
В разделе «Параметры» найдите группу данных, отвечающую за положение педали акселератора (обычно это значение представлено в процентах или вольтах).
При плавном нажатии на педаль значение должно линейно увеличиваться от 0% до 100% без резких скачков и провалов.
Наличие двух каналов (Pedal 1 и Pedal 2) позволяет сравнивать их показания: в исправном состоянии они должны различаться на фиксированный коэффициент (обычно в 2 раза).
Если один из каналов «залипает» или показывает значение, не соответствующее другому, это явный признак неисправности датчика.
Проверка мультиметром и визуальный осмотр
Если у вас нет сканера, вы можете выполнить простую проверку с помощью мультиметра, установленного в режим измерения постоянного напряжения.
Сначала отсоедините разъем от педали и проверьте наличие питающего напряжения (обычно 5В) и качество соединения на соответствующих контактах.
Затем подключите разъем обратно и, проколов изоляцию тонкой иглой (или используя обратные щупы), измерьте сигнальное напряжение.
При нажатии на педаль напряжение должно плавно изменяться, например, от 0.5В до 4.5В.
Если вы заметите резкие падения до нуля или скачки до максимума, это может указывать на неисправность потенциометра.
Нормальные значения напряжения (приблизительные):
Канал 1: 0.7В (в состоянии покоя) -> 3.8В (при нажатии)
Канал 2: 0.35В (в состоянии покоя) -> 1.9В (при нажатии)
Соотношение сигналов должно составлять строго 2:1
⚠️ Важно: При проверке цепи мультиметром обязательно отключайте минусовую клемму аккумулятора, чтобы избежать короткого замыкания и повреждения электронного блока управления (ЭБУ).
Способы устранения и сброс ошибки
После установления неисправного компонента приступают к восстановлению функциональности системы.
Если проблема связана с проводкой, поврежденный участок провода заменяют, используя пайку и надежную изоляцию. Окисленные контакты очищают.
Если вышла из строя педаль акселератора, ее заменяют на оригинальную деталь или качественный аналог.
Заключительный этап — сброс ошибок из памяти и тестирование системы в процессе движения.
Замена педали и адаптация
Замена педали акселератора на грузовиках КамАЗ — это простой процесс, не требующий демонтажа большого количества оборудования.
Доступ к педали обычно осуществляется из салона или снизу кабины, в зависимости от модели и года выпуска.
После установки нового элемента необходимо подключить диагностический прибор для процедуры «Адаптация педали».
В ходе адаптации система фиксирует минимальное и максимальное положение заслонки, что важно для правильной работы FMI 2.
Если адаптация не будет выполнена, двигатель может работать неправильно, а ошибка может появиться снова сразу после запуска.
Сброс кодов через диагностический разъем
Чтобы удалить ошибку из памяти электронного блока управления (ЭБУ), зайдите в раздел «Диагностика» и выберите пункт «Коды неисправностей».
Затем выберите опцию «Стереть все» или «Сбросить активные коды».
После успешного сброса индикаторы на приборной панели должны погаснуть, а двигатель выйти из аварийного режима.
Если ошибка появляется снова сразу или после нескольких запусков, это указывает на то, что проблема не решена.
В некоторых случаях, при программных сбоях, может потребоваться полное перепрограммирование контроллера.
| Действие | Результат | Необходимый инструмент |
|---|---|---|
| Очистка контактов | Временное решение | Очиститель в спреях, тряпка |
| Замена педали | Полное решение проблемы | Набор ключей, новая педаль |
| Ремонт проводки | Полное решение проблемы | Паяльник, провода, изолента |
Типичные ошибки при ремонте
При ремонте своими силами водители и механики часто совершают ошибки, которые могут усугубить проблему или привести к финансовым потерям.
Одна из самых распространенных ошибок — попытка «заглушить» датчик или механически его подстроить, что невозможно в случае с электронными системами.
Вторая ошибка — игнорирование состояния разъемов: замена дорогостоящего датчика без проверки на наличие окисления контактов в разъеме.
Третья ошибка заключается в использовании «прошивок-обманок», которые программно отключают контроль за педалью, что опасно для безопасности движения.
Четвертая ошибка — неправильная адаптация, когда процедуру проводят с работающим двигателем вместо включенного зажигания (Key On, Engine Off).
- Игнорирование проверки массы — часто проблема не в датчике, а в плохом контакте «минусового» провода, что может вызывать непредсказуемые колебания напряжения.
- Отказ от адаптации — установка новой педали без программной калибровки в 90% случаев приводит к повторному появлению ошибки 523613 FMI 2.
- Использование недорогих аналогов — неоригинальные педали имеют меньший срок службы и могут выдавать нелинейный сигнал, который ЭБУ интерпретирует как неисправность.
- Неверная интерпретация FMI — попытка заменить датчик при коде FMI 2, когда проблема может заключаться в обрыве провода, что приводит к ненужным расходам.
Профилактика и дальнейшая эксплуатация
Чтобы избежать повторного возникновения ошибки 523613 FMI 2, рекомендуется регулярно проверять электрические соединения.
При мойке двигателя следует избегать попадания струи высокого давления на разъемы педали и блок управления.
Раз в год полезно проводить профилактическую чистку контактов с электрическим спреем, особенно перед началом зимнего сезона.
Важно следить за состоянием аккумулятора и генератора, так как перепады напряжения могут угрожать электронной системе.
Своевременное обращение к специалисту при первых признаках нестабильной работы двигателя поможет избежать значительных затрат на ремонт.
Рекомендации по обслуживанию электрики
Регулярный визуальный осмотр проводки в моторном отсеке позволяет своевременно выявлять изношенные участки.
Особое внимание стоит уделять местам крепления жгутов хомутами, так как вибрации могут повредить изоляцию.
Использование защитных гофр и качественной изоленты при работе с проводкой увеличивает срок службы системы.
Поддержание чистоты в области пневматического узла (отсутствие грязи, влаги и посторонних предметов) также важно для профилактики.
Если автомобиль эксплуатируется в сложных условиях, рекомендуется чаще проверять электрические соединения.
Эффективное устранение ошибки 523613 FMI 2 требует знания принципов работы электронной системы управления двигателем КамАЗ.
Комплексный подход, включающий диагностику с помощью сканера, проверку проводки и правильную адаптацию компонентов, обеспечивает надежное восстановление работоспособности грузовика.
Соблюдение технических регламентов и использование рекомендованных методов ремонта гарантирует безопасность и экономичность эксплуатации транспортного средства.
Анализ данных с помощью программного обеспечения
Для диагностики и устранения ошибки 523613 FMI 2 в системе управления двигателем КамАЗ необходимо использовать специализированное программное обеспечение, которое позволяет анализировать данные, полученные с различных датчиков и блоков управления. Основными инструментами для этого являются диагностические сканеры и программные комплексы, такие как "КамАЗ-Диагностика" или аналогичные решения.
Первым шагом в анализе данных является подключение диагностического оборудования к разъему OBD-II или к специализированному разъему, установленному на автомобиле. После успешного подключения необходимо запустить программное обеспечение и выбрать модель автомобиля, чтобы система могла корректно идентифицировать все доступные параметры и коды ошибок.
После подключения и выбора модели, программное обеспечение автоматически считывает коды ошибок, хранящиеся в памяти блока управления двигателем. Ошибка 523613 FMI 2 указывает на проблему с одним из датчиков или исполнительных механизмов, что может быть связано с неправильной работой системы управления двигателем. Важно обратить внимание на дополнительные коды ошибок, которые могут помочь в более точной диагностике.
Далее следует провести анализ параметров в реальном времени. Программное обеспечение позволяет отслеживать работу различных систем, таких как система впрыска, система зажигания, а также параметры работы датчиков, например, датчика температуры охлаждающей жидкости или датчика давления наддува. Сравнение этих данных с эталонными значениями, указанными в технической документации, поможет выявить отклонения и определить, какой именно элемент системы требует внимания.
Кроме того, важно обратить внимание на графическое отображение данных. Многие современные диагностические программы предлагают возможность визуализации параметров в виде графиков, что позволяет более наглядно оценить работу системы в динамике. Например, можно проанализировать, как изменяются значения давления в системе впрыска в зависимости от оборотов двигателя, что может указать на наличие проблем с топливной системой.
После завершения анализа данных и выявления возможных причин возникновения ошибки 523613 FMI 2, необходимо составить план действий по устранению неисправности. Это может включать в себя замену неисправных датчиков, проверку проводки и разъемов, а также выполнение других необходимых ремонтных работ. Важно помнить, что после устранения проблемы следует повторно провести диагностику, чтобы убедиться в отсутствии ошибок и корректной работе системы управления двигателем.
Таким образом, использование программного обеспечения для анализа данных является ключевым этапом в диагностике и устранении ошибки 523613 FMI 2. Правильный подход к этому процессу позволяет не только выявить причину неисправности, но и предотвратить возможные проблемы в будущем, обеспечивая надежную работу автомобиля.
Сравнение с эталонными значениями
Для успешной диагностики и устранения ошибки 523613 FMI 2 в системе управления двигателем КамАЗ необходимо провести сравнение полученных данных с эталонными значениями. Это поможет определить, является ли ошибка следствием неисправности в системе или же результатом неправильной работы датчиков и исполнительных механизмов.
Эталонные значения для различных параметров системы управления двигателем можно найти в технической документации, предоставленной производителем. Эти значения включают в себя такие параметры, как напряжение на выходе датчиков, сопротивление, температура и другие характеристики, которые должны соответствовать установленным нормам.
Первым шагом в сравнении является сбор данных с помощью диагностического оборудования. Используя сканер или специализированное программное обеспечение, необходимо получить информацию о текущих показателях работы двигателя. Важно обратить внимание на такие параметры, как:
- Напряжение на датчиках;
- Температура охлаждающей жидкости;
- Состояние системы впрыска;
- Работа системы зажигания;
- Показания датчиков давления и расхода воздуха.
После получения данных их следует сравнить с эталонными значениями. Если обнаружены отклонения, это может указывать на неисправность конкретного узла или системы в целом. Например, если напряжение на датчике температуры охлаждающей жидкости значительно ниже или выше нормы, это может свидетельствовать о его неисправности или о проблемах в проводке.
Также стоит учитывать, что ошибка 523613 FMI 2 может быть вызвана несколькими факторами одновременно. Поэтому важно проводить комплексный анализ, учитывая все возможные источники проблемы. Например, если показания датчика давления воздуха не соответствуют эталонным значениям, это может указывать на засорение фильтров или неисправность турбокомпрессора.
В случае, если все параметры находятся в пределах нормы, следует проверить соединения и проводку, так как ошибка может быть вызвана плохим контактом или повреждением проводов. Важно также провести визуальный осмотр всех компонентов системы управления двигателем на наличие механических повреждений или коррозии.
Таким образом, сравнение с эталонными значениями является важным этапом в диагностике и устранении ошибки 523613 FMI 2. Это позволяет не только выявить причину проблемы, но и предотвратить ее повторное возникновение в будущем.
Обратная связь от пользователей и механиков
Обратная связь от пользователей и механиков, сталкивающихся с ошибкой 523613 FMI 2 в системе управления двигателем КамАЗ, играет важную роль в понимании причин возникновения данной проблемы и методов её устранения. Многие владельцы и специалисты отмечают, что ошибка может проявляться в различных условиях эксплуатации, что делает диагностику более сложной.
Согласно отзывам пользователей, ошибка 523613 FMI 2 часто возникает при работе двигателя на холостом ходу или в процессе ускорения. Механики подчеркивают, что в большинстве случаев это связано с проблемами в системе подачи топлива или с неисправностями в датчиках, отвечающих за контроль работы двигателя. Например, неисправный датчик давления топлива может привести к неправильной работе системы управления, что и вызывает появление данной ошибки.
Некоторые механики отмечают, что ошибка может также быть связана с проблемами в электрической цепи, такими как плохие контакты или поврежденные провода. В таких случаях пользователи сообщают о том, что ошибка появляется периодически и может исчезать после простоя автомобиля. Это указывает на возможные проблемы с изоляцией или коррозией в соединениях.
Важным аспектом, который выделяют специалисты, является необходимость регулярной диагностики и обслуживания системы управления двигателем. Многие механики рекомендуют проводить полную проверку всех датчиков и электрических соединений, особенно если ошибка возникает повторно. Это позволяет не только устранить текущую проблему, но и предотвратить её повторное возникновение в будущем.
Кроме того, пользователи делятся опытом использования специализированного диагностического оборудования, которое позволяет более точно определить причину возникновения ошибки 523613 FMI 2. Современные сканеры и диагностические приборы могут предоставить более детальную информацию о состоянии системы управления, что значительно упрощает процесс поиска неисправностей.
В заключение, обратная связь от пользователей и механиков подчеркивает важность комплексного подхода к диагностике и устранению ошибки 523613 FMI 2. Систематическое обслуживание, использование качественного диагностического оборудования и внимательное отношение к состоянию автомобиля помогут минимизировать риск возникновения данной ошибки и обеспечить надежную работу двигателя КамАЗ.
Сбор статистики по частоте возникновения ошибки
Ошибка 523613 FMI 2 в системе управления двигателем КамАЗ является одной из распространенных проблем, с которыми могут столкнуться владельцы и операторы данной техники. Для эффективного устранения данной ошибки важно собрать статистику по частоте её возникновения, что позволит выявить закономерности и потенциальные причины сбоя.
Сбор статистики по частоте возникновения ошибки 523613 FMI 2 включает в себя несколько ключевых этапов:
- Регистрация случаев возникновения ошибки: Необходимо вести учет всех случаев, когда ошибка 523613 FMI 2 появляется на дисплее системы управления двигателем. Для этого можно использовать журнал технического обслуживания, в который следует записывать дату, время, условия эксплуатации и другие важные параметры.
- Анализ условий эксплуатации: Важно учитывать, при каких условиях возникает ошибка. Например, это может быть связано с определенными режимами работы двигателя, такими как высокая нагрузка, резкие изменения температуры или влажности. Сбор данных о температуре окружающей среды, состоянии дорожного покрытия и других факторах может помочь в выявлении причин сбоя.
- Мониторинг технического состояния: Регулярная проверка технического состояния двигателя и связанных систем (топливной, системы охлаждения, электрооборудования) позволит выявить возможные неисправности, которые могут способствовать возникновению ошибки. Важно фиксировать все проведенные работы и их результаты.
- Использование диагностического оборудования: Применение специализированного диагностического оборудования для считывания кодов ошибок и анализа работы системы управления двигателем поможет более точно определить частоту возникновения ошибки 523613 FMI 2 и её связь с другими неисправностями.
- Сравнительный анализ: Сравнение собранной статистики с аналогичными данными от других автомобилей КамАЗ может выявить общие проблемы, характерные для определенных моделей или серий. Это может помочь в разработке рекомендаций по профилактическим мерам и улучшению надежности техники.
Собранная статистика по частоте возникновения ошибки 523613 FMI 2 является важным инструментом для диагностики и устранения проблемы. Она позволяет не только выявить причины сбоя, но и разработать эффективные меры по предотвращению повторного возникновения ошибки, что в свою очередь способствует повышению надежности и долговечности двигателей КамАЗ.
