Как выбрать мост на вездеход и установить его своими руками

Опубликовано: 02.10.2026

В данной статье мы подробно рассмотрим процесс сборки и настройки моста для вездехода, начиная с чертежей и заканчивая монтажом. Правильный выбор конструкции моста, дифференциала и бортовых редукторов является ключевым фактором для обеспечения высокой проходимости и надежности вашего транспортного средства. Мы предоставим технические инструкции, расчеты и советы, которые помогут вам создать эффективную трансмиссию, способную справляться с любыми дорожными условиями. Эта информация будет полезна как новичкам, так и опытным мастерам, стремящимся улучшить свои навыки в области самодельного автопроизводства.

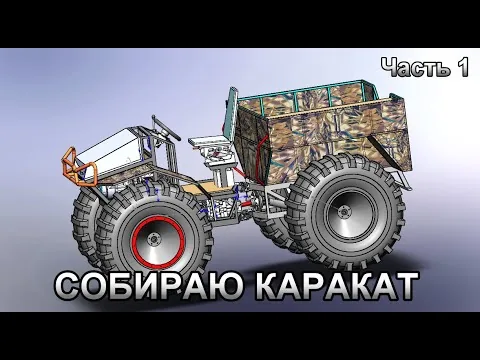

Концептуальные основы и выбор типа моста

Процесс проектирования начинается с определения нагрузки, которую должен выдерживать агрегат. Для легких вездеходов, таких как снегоболотоходы на шинах низкого давления, часто достаточно использовать усиленные мосты от ГАЗ-66 или ЗИЛ-131. Однако для более тяжелых машин, вес которых превышает 2 тонны, требуется индивидуальный подход к разработке.

Клиренс — один из ключевых параметров, который зависит от типа редуктора в конструкции. Использование колесных редукторов позволяет значительно увеличить дорожный просвет, но усложняет конструкцию и увеличивает неподрессоренную массу.

Важно, чтобы геометрия моста соответствовала ширине колеи вездехода. Слишком широкий мост повышает устойчивость, но увеличивает радиус разворота и нагрузку на раму. Слишком узкий мост может привести к опрокидыванию на боковых склонах.

На практике применяются два основных подхода: доработка готовых агрегатов (усиление чулков, замена шестерен) или полная сварка корпуса моста с установкой стандартных узлов трансмиссии.

Выбор дифференциала также важен для проходимости. Блокируемый дифференциал или его отсутствие (замоноличенный мост) превращает ось в жесткую балку, что хорошо подходит для движения по грязи, но усложняет управление на твердом покрытии.

Сравнение мостов-доноров

Наиболее популярным выбором являются агрегаты от ГАЗ-66. Эти мосты оснащены разнесенными редукторами, что обеспечивает высокий клиренс и достаточную прочность для автомобилей среднего класса.

Мосты от ЗИЛ-131 имеют большую ширину и грузоподъемность. Однако их размеры могут быть избыточными для легких конструкций, а вес значительно выше, что требует установки более мощной подвески.

Параметр	ГАЗ-66	ЗИЛ-131
Тип редуктора	Двухступенчатый, разнесенный	Одноступенчатый, гипоидный
Ширина колеи (мм)	~1800	~1820
Передаточное число	6.83	6.66

Применение мостов от УАЗ оправдано только для сверхлегких вездеходов-самокаток. Стандартные чулки «уазовского» производства часто деформируются при использовании на больших колесах, поэтому их необходимо усиливать или заменять на трубчатые аналоги.

Этап сборки и настройки	Описание действий	Необходимые инструменты и материалы
Подготовка чертежа	Создание детального чертежа моста с указанием всех размеров и деталей	Линейка, карандаш, программное обеспечение для проектирования
Закупка материалов	Приобретение необходимых материалов: металла, крепежа, подшипников и т.д.	Список материалов, деньги, транспорт для доставки
Изготовление деталей	Вырезка и обработка деталей моста согласно чертежу	Сварочный аппарат, болгарка, сверлильный станок
Сборка конструкции	Сборка всех деталей моста в единую конструкцию	Гаечные ключи, отвертки, уровень
Настройка и тестирование	Проверка работоспособности моста, настройка подшипников и других элементов	Инструменты для регулировки, тестовый вездеход
Финальная проверка	Окончательная проверка всех соединений и элементов моста	Визуальный осмотр, тестовые нагрузки

Интересные факты

Вот несколько интересных фактов о сборке и настройке моста вездехода:

Инженерные расчеты: При проектировании моста вездехода инженеры используют сложные математические модели и компьютерные симуляции, чтобы предсказать поведение конструкции под нагрузкой. Это позволяет оптимизировать вес моста и его прочность, что особенно важно для вездеходов, которые должны преодолевать сложные и разнообразные ландшафты.
Материалы и технологии: В современных вездеходах часто используются композитные материалы и легкие сплавы, которые обеспечивают высокую прочность при минимальном весе. Это позволяет улучшить маневренность и экономию топлива, что критично для автомобилей, предназначенных для сложных условий эксплуатации.
Настройка подвески: Правильная настройка моста вездехода включает в себя не только выбор оптимального угла наклона и жесткости, но и настройку подвески. Это позволяет вездеходу лучше справляться с неровностями дороги и повышает его проходимость. Например, в некоторых моделях используются системы активной подвески, которые автоматически подстраиваются под условия дороги в реальном времени.

Конструкция бортовых редукторов и усиление

Для увеличения проходимости и снижения нагрузки на трансмиссию часто используют бортовые редукторы. Это решение позволяет применять двигатели с меньшей мощностью, обеспечивая при этом высокий крутящий момент на колесах.

Самостоятельное изготовление корпусов бортовых редукторов требует толстостенных труб или литья. Алюминиевые сплавы не подходят из-за низкой ударной вязкости; идеальным выбором будет сталь марок Ст20 или Ст45.

Внутри редуктора может быть установлена планетарная или цилиндрическая передача. Планетарная схема более компактна и обеспечивает высокое передаточное число в ограниченном объеме, но она сложнее в производстве и настройке.

Укрепление стандартных мостов обычно включает установку распорных вставок внутри чулка и наваривание дополнительных ребер жесткости снаружи. Это помогает предотвратить скручивание моста при диагональном вывешивании.

Материалы и технологии сварки

Сварка моста — важный этап, который существенно влияет на долговечность узла. Использование стандартной электросварки для элементов, подверженных высоким нагрузкам, нецелесообразно, так как шов становится хрупким и уязвимым к трещинам при воздействии вибрации.

Применение полуавтоматической сварки в среде защитного газа, например, углекислого газа (CO2) или аргона, обеспечивает глубокое проплавление и высокую прочность соединений. Ключевым моментом является соблюдение температурного режима, чтобы избежать перегрева металла и изменения его структуры.

Для фланцев и ответственных соединений рекомендуется использовать сталь с высоким содержанием углерода или легированные стали, прошедшие термообработку. При приваривании таких компонентов к низкоуглеродистой трубе необходимо применять специальные переходные электроды.

Завершенный мост обязательно проходит проверку швов с использованием керосина или ультразвуковых методов. Даже незначительная трещина в области высоких напряжений может привести к катастрофическому отказу в условиях эксплуатации.

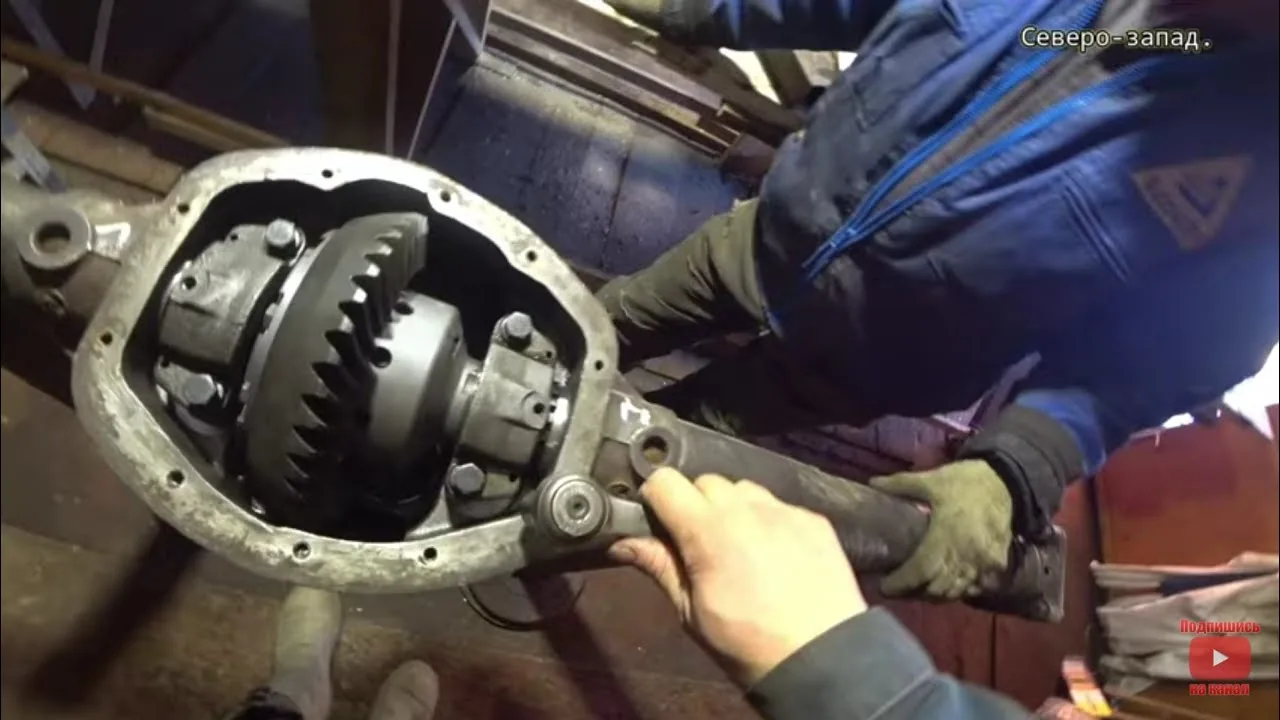

Трансмиссионные узлы: дифференциалы и полуоси

Центральным компонентом моста является главная пара. Передаточное число выбирается в зависимости от диаметра колес и характеристик двигателя. Установка слишком «длинной» пары на большие колеса может снизить тягу, а слишком «короткая» пара затруднит достижение высокой скорости и может привести к перегреву двигателя.

Дифференциал с повышенным трением (LSD) или принудительная блокировка (пневматическая или электрическая) значительно улучшает проходимость. Однако на вездеходах с мощными моторами блокировка дифференциала может привести к поломке полуосей при движении по твердым покрытиям.

Полуоси подвергаются максимальным скручивающим нагрузкам. Стандартные детали часто заменяются на валы из высокопрочных сталей, таких как 40ХН2МА или 30ХГСА, с последующей термообработкой.

⚠️ Важно: Использование моста с заблокированным дифференциалом на твердых покрытиях может привести к быстрому износу шин, поломке полуосей и повреждению карданного вала.

Для защиты полуосей от грязи и влаги применяются сальники высокого давления. Обычные манжеты быстро выходят из строя в условиях работы с водой, поэтому предпочтительнее использовать двойные сальники с маслостойкой смазкой между ними.

Смазка и охлаждение

В картер моста заливается трансмиссионное масло с необходимой вязкостью. Для мостов с блокировками и работающих под высокими нагрузками рекомендуется использовать масла класса API GL-5, содержащие противозадирные добавки.

При активной эксплуатации, особенно с бортовыми редукторами, масло может перегреваться. В таких случаях установка дополнительных радиаторов для охлаждения или сапунов с длинными трубками, выведенными выше уровня воды, становится необходимой.

Регулярная замена масла и контроль его уровня помогают избежать преждевременного износа подшипников и шестерен. Появление металлических частиц в масле указывает на начало разрушения трущихся пар.

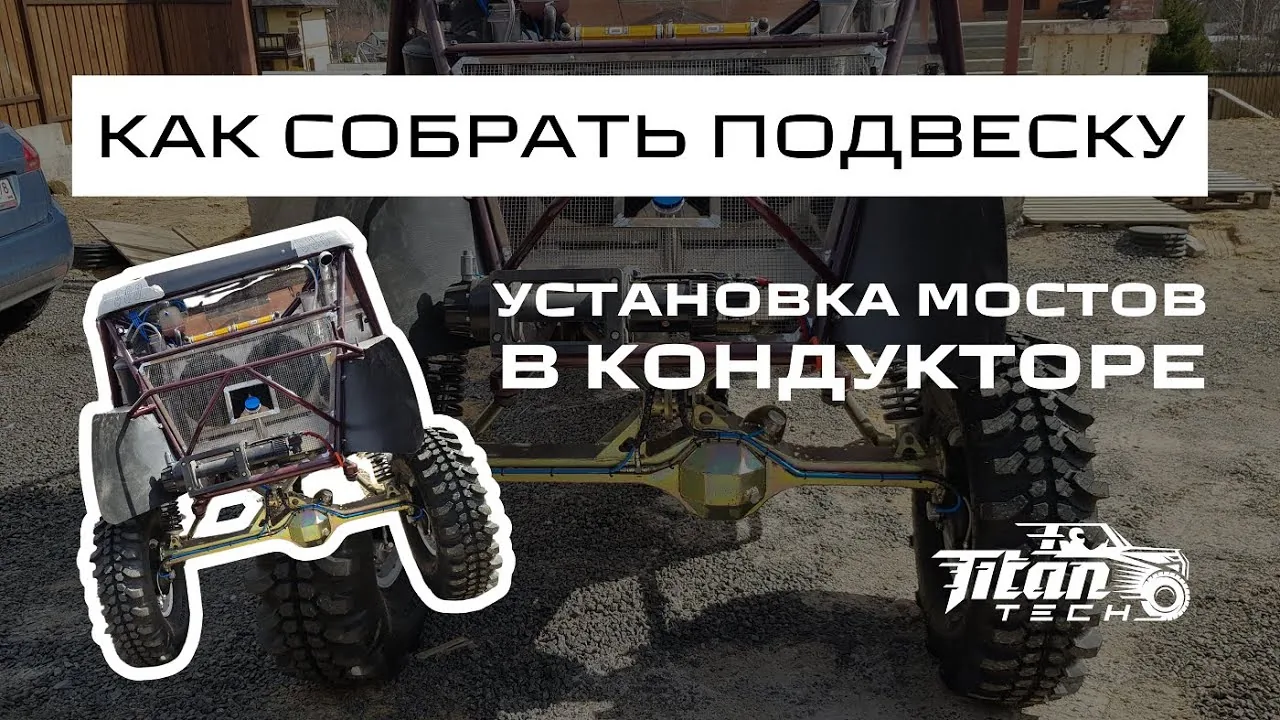

Монтаж и настройка ходовой части

Установка готового моста на раму вездехода требует высокой точности в центровке. Ось вращения колес должна быть строго перпендикулярна продольной оси автомобиля, а мосты должны находиться в параллельном положении друг к другу.

Крепление моста к раме осуществляется с помощью рессор или пружинной подвески. Использование полиуретановых сайлентблоков снижает уровень вибраций, передающихся на кузов, но требует более частого технического обслуживания.

После завершения установки необходимо отрегулировать углы установки колес (развал-схождение). На мостах-донорах эти параметры обычно фиксированы, но при самостоятельной сборке важно предусмотреть наличие регулировочных шайб или эксцентриков.

Поднимите вездеход с помощью домкрата так, чтобы колеса могли свободно вращаться.
Убедитесь в наличии свободного хода полуосей и отсутствии закусывания в редукторе.
Запустите двигатель и проверьте его работу на холостом ходу, обращая внимание на посторонние звуки.
Проведите кратковременный пробег, затем осмотрите узлы на предмет перегрева и утечек.

Во время обкатки избегайте резких ускорений и пробуксовок. Первые 500 километров особенно важны для приработки шестерен главной пары и подшипников.

Типичные ошибки при сборке и эксплуатации

Мастера-любители часто совершают ошибки, которые могут свести на нет усилия по созданию вездехода. Чтобы ваша техника служила долго и надежно, избегайте распространенных заблуждений.

Игнорирование распределения веса — слишком тяжелый передний мост может привести к зарыванию передней части в грязь и ухудшению управляемости. Важно точно рассчитать центр масс.
Экономия на подшипниках — установка недорогих аналогов вместо оригинальных SKF или FAG может быстро привести к поломке ступиц и заклиниванию колес в пути.
Неправильный выбор шин — использование слишком легких камер на мощном вездеходе может привести к их срыванию с обода или разрыву при снижении давления.
Отсутствие защиты картера — даже высокий клиренс не защитит от удара о скрытую под водой корягу, поэтому металлическая защита обязательна.

⚠️ Важно: Перед первым выездом на сложную местность обязательно проверьте затяжку всех болтовых соединений, особенно крепления моста к раме и колес к ступицам, используя динамометрический ключ.

Регулярное техническое обслуживание включает не только замену масла, но и проверку натяжения цепей (если они используются в приводе), состояния пыльников и герметичности сальников.

Финальная проверка и адаптация к условиям

Завершающим этапом разработки моста является его настройка под специфические условия эксплуатации. Если вездеход будет использоваться преимущественно зимой, стоит рассмотреть внедрение системы подогрева масла в картере.

Для летнего использования в болотистой местности важно обеспечить герметичность сапунов. Вывод дыхательных клапанов на максимальную высоту (чаще всего на крышу или верхнюю часть рамы) поможет избежать попадания воды внутрь при пересечении водоемов.

Корректно собранный мост служит надежной основой для вездехода, способного справляться с любыми трудностями. Качество выполнения этого узла напрямую влияет на безопасность водителя и пассажиров.

Выбор и установка колесных дисков

При сборке и настройке моста вездехода одним из ключевых этапов является выбор и установка колесных дисков. Правильный выбор дисков влияет на общую производительность, устойчивость и маневренность транспортного средства. В этом разделе мы рассмотрим основные аспекты, которые необходимо учитывать при выборе и установке колесных дисков.

1. Типы колесных дисков

Существует несколько типов колесных дисков, которые можно использовать для вездеходов:

Стальные диски: Обладают высокой прочностью и устойчивостью к механическим повреждениям. Они идеально подходят для эксплуатации в тяжелых условиях, однако могут быть тяжелее алюминиевых аналогов.
Алюминиевые диски: Легкие и эстетически привлекательные, алюминиевые диски обеспечивают лучшую управляемость. Однако они могут быть менее устойчивыми к ударам и повреждениям.
Композитные диски: Эти диски изготавливаются из современных материалов и обладают отличными характеристиками прочности и легкости. Они часто используются в спортивных моделях вездеходов.

2. Размер колесных дисков

Размер дисков имеет критическое значение для общей производительности вездехода. Основные параметры, которые необходимо учитывать:

Диаметр: Он должен соответствовать размеру шин, которые вы планируете использовать. Неправильный диаметр может привести к ухудшению управляемости и увеличению износа шин.
Ширина: Широкие диски обеспечивают лучшую устойчивость, но могут увеличить сопротивление качению. Узкие диски, в свою очередь, могут улучшить проходимость в условиях мягкого грунта.
Вынос: Это расстояние от центра диска до плоскости крепления. Правильный вынос обеспечивает оптимальное распределение нагрузки на подвеску и улучшает управляемость.

3. Установка колесных дисков

После выбора подходящих дисков необходимо правильно их установить. Процесс установки включает несколько этапов:

Подготовка: Убедитесь, что все необходимые инструменты под рукой. Вам понадобятся домкрат, ключи для гаек, а также возможно, специальные адаптеры для крепления дисков.
Снятие старых дисков: Поднимите вездеход с помощью домкрата и аккуратно снимите старые диски, ослабив гайки в правильной последовательности.
Установка новых дисков: Установите новые диски на ступицы, убедившись, что они правильно центрированы. Закрепите их гайками, следуя рекомендациям по моменту затяжки.
Проверка: После установки дисков опустите вездеход на землю и проверьте, нет ли люфта или других проблем. Рекомендуется также провести тест-драйв для проверки устойчивости и управляемости.

4. Уход за колесными дисками

Правильный уход за колесными дисками продлевает их срок службы и сохраняет внешний вид. Рекомендуется регулярно очищать диски от грязи и коррозии, а также проверять их на наличие повреждений. При необходимости проводите балансировку и проверку на предмет деформаций.

В заключение, выбор и установка колесных дисков — это важный этап в процессе сборки моста вездехода. Уделив внимание всем аспектам, вы сможете значительно улучшить характеристики вашего транспортного средства и обеспечить его надежную работу в любых условиях.

Настройка подвески для оптимальной проходимости

Настройка подвески вездехода является одним из ключевых этапов, который напрямую влияет на его проходимость и комфорт при движении по сложным маршрутам. Правильная настройка позволяет не только улучшить сцепление колес с поверхностью, но и минимизировать риск повреждений при преодолении препятствий. Рассмотрим основные аспекты, которые необходимо учесть при настройке подвески.

1. Выбор типа подвески

Существует несколько типов подвесок, которые могут быть использованы в вездеходах: зависимая, независимая и полузависимая. Зависимая подвеска обеспечивает большую прочность и простоту конструкции, что делает её идеальной для тяжелых условий эксплуатации. Независимая подвеска, в свою очередь, обеспечивает лучшую управляемость и комфорт, так как каждое колесо может двигаться независимо от других. Полузависимая подвеска сочетает в себе преимущества обоих типов, что делает её универсальным решением.

2. Регулировка жесткости пружин

Жесткость пружин подвески влияет на способность вездехода преодолевать неровности и препятствия. Для настройки жесткости пружин необходимо учитывать вес вездехода, а также предполагаемые условия эксплуатации. В случае, если вездеход будет использоваться на мягких и рыхлых поверхностях, рекомендуется установить более мягкие пружины, которые позволят колесам лучше «погружаться» в грунт. На жестких и каменистых участках, наоборот, стоит использовать более жесткие пружины для предотвращения пробоев и улучшения управляемости.

3. Угол наклона и высота подвески

Угол наклона подвески и её высота также играют важную роль в проходимости. Увеличение клиренса позволяет вездеходу преодолевать более высокие препятствия и улучшает его способности на пересеченной местности. Однако стоит помнить, что слишком высокий клиренс может негативно сказаться на устойчивости и управляемости. Оптимальный вариант – это нахождение баланса между высотой подвески и углом наклона, что позволит обеспечить хорошую проходимость и стабильность на дороге.

4. Настройка амортизаторов

Амортизаторы отвечают за гашение колебаний и обеспечивают комфорт при движении. Их настройка включает в себя выбор типа амортизаторов (газовые или масляные), а также регулировку жесткости. Газовые амортизаторы обеспечивают лучшую реакцию на неровности и более стабильную работу при высоких нагрузках, в то время как масляные могут быть более доступными по цене. Регулировка жесткости амортизаторов позволяет адаптировать подвеску под конкретные условия эксплуатации, что особенно важно при частых изменениях маршрута.

5. Проверка и тестирование

После завершения всех настроек подвески необходимо провести тестирование вездехода в условиях, максимально приближенных к реальным. Это позволит выявить возможные недостатки и внести коррективы в настройки. Важно обращать внимание на поведение вездехода на различных типах покрытия, а также на его устойчивость при маневрировании. В случае необходимости, настройки могут быть скорректированы для достижения наилучших результатов.

Таким образом, правильная настройка подвески вездехода является важным этапом, который требует внимательного подхода и учета множества факторов. От этого зависит не только проходимость, но и безопасность эксплуатации транспортного средства в сложных условиях.

Тестирование и оценка производительности моста

После завершения сборки моста вездехода крайне важно провести его тестирование и оценку производительности. Этот этап позволяет выявить возможные недостатки конструкции, а также проверить, насколько эффективно мост справляется с поставленными задачами. В данном разделе мы рассмотрим основные методы тестирования, а также критерии оценки производительности моста.

Подготовка к тестированию

Перед началом тестирования необходимо убедиться, что все компоненты моста установлены правильно и надежно закреплены. Рекомендуется провести визуальный осмотр на предмет возможных дефектов, таких как трещины, деформации или неправильная установка элементов. Также стоит проверить уровень жидкости в трансмиссии и других системах, если таковые имеются.

Методы тестирования

Существует несколько методов тестирования моста, каждый из которых имеет свои особенности и цели:

Статическое тестирование: Этот метод включает в себя проверку моста под статической нагрузкой. Для этого на мост устанавливаются грузы, которые имитируют вес вездехода. Важно следить за деформацией моста и его элементами в процессе нагружения.
Динамическое тестирование: Данный метод позволяет оценить поведение моста при движении. Для этого вездеход с установленным мостом проходит по различным типам покрытия (грунтовые дороги, каменистые участки и т.д.). Важно обратить внимание на шум, вибрации и устойчивость автомобиля.
Тестирование на водоотвод: В случае, если мост предназначен для эксплуатации в условиях повышенной влажности или на водных преградах, необходимо проверить его водоотводные свойства. Это можно сделать, проезжая через лужи или небольшие водоемы и наблюдая за поведением моста.

Критерии оценки производительности

Для объективной оценки производительности моста следует учитывать несколько ключевых критериев:

Нагрузочная способность: Это максимальный вес, который мост может выдержать без деформации или разрушения. Важно определить, соответствует ли эта величина заявленным характеристикам.
Устойчивость: Оценка устойчивости моста при движении по неровной местности. Мост должен обеспечивать хорошую управляемость вездехода и минимизировать риск опрокидывания.
Долговечность: Важно оценить, как мост ведет себя после длительной эксплуатации. Это включает в себя проверку на наличие коррозии, износа и других факторов, которые могут повлиять на срок службы конструкции.
Комфорт: Оценка уровня комфорта для водителя и пассажиров во время движения. Это может включать в себя уровень шума, вибрации и плавность хода.

Документация результатов тестирования

После завершения тестирования необходимо задокументировать все результаты. Это включает в себя описание проведенных испытаний, полученные данные и выводы. Такая документация поможет в дальнейшем анализе и улучшении конструкции моста, а также послужит основой для будущих модификаций и улучшений.

Тестирование и оценка производительности моста вездехода — это важный этап, который позволяет гарантировать безопасность и эффективность эксплуатации транспортного средства. Правильный подход к этому процессу поможет избежать множества проблем в будущем и обеспечит надежную работу моста в любых условиях.
