Средний мост КАМАЗ является ключевым элементом трансмиссии, обеспечивающим передачу крутящего момента от двигателя к колесам и играющим важную роль в управляемости и устойчивости автомобиля. В данной статье мы подробно рассмотрим конструкцию и устройство среднего моста, включая технические характеристики, особенности редуктора и дифференциала, а также типичные неисправности и регламент технического обслуживания. Знание этих аспектов поможет владельцам и механикам лучше понимать работу данного узла, что, в свою очередь, способствует более эффективному обслуживанию и продлению срока службы автомобиля.
Общая компоновка и назначение узла
Средний мост в традиционной трехосной конфигурации КАМАЗ выполняет роль связующего звена, передавая крутящий момент от раздаточной коробки к задней оси. Его конструкция сочетает функции ведущего моста и опоры для подвески, что позволяет выдерживать значительную нагрузку от грузовика и его груза.
В основе конструкции лежит штампованный или литой картер, внутри которого расположены механизмы для передачи вращения. В отличие от заднего моста, средний мост часто оснащен проходным валом, который проходит через полую шестерню главной передачи, обеспечивая привод задней оси.
Проходной вал является характерным элементом среднего моста и отсутствует в задней оси. Он играет ключевую роль в передаче момента на задний мост, что делает конструкцию более сложной и требующей особого внимания к качеству смазки.
⚠️ Внимание: Использование автомобиля с недостаточным уровнем масла в среднем мосту может привести к быстрому износу подшипников проходного вала и заклиниванию узла.
Картер и элементы крепления
Картер моста служит основой для установки всех внутренних элементов и принимает на себя реактивные моменты от колес. В нижней части картера расположен смотровой люк, закрытый крышкой, который обеспечивает доступ к главной передаче для регулировки.
К фланцам картера прикреплены балки колесных редукторов, которые вращаются относительно неподвижной чулочной части. Эта конструкция снижает неподрессоренные массы, что положительно сказывается на комфорте движения и сохранности дорожного покрытия.
Крепление моста к раме осуществляется с помощью реактивных штанг и рессор, которые помогают гасить колебания. Места крепления должны быть надежно зафиксированы, так как люфт в соединениях может привести к смещению осей и неравномерному износу шин.
| Элемент моста | Описание | Функция |
|---|---|---|
| Балка моста | Стальная конструкция, поддерживающая нагрузку | Распределение нагрузки на опоры |
| Опора | Устойчивое основание, на котором держится мост | Поддержка и стабилизация конструкции |
| Подвеска | Система, соединяющая мост с колесами | Обеспечение амортизации и комфорта |
| Мостовой редуктор | Механизм, передающий вращение от двигателя на колеса | Уменьшение скорости и увеличение крутящего момента |
| Колеса | Элементы, обеспечивающие движение автомобиля | Перемещение и сцепление с дорогой |
Интересные факты
Вот несколько интересных фактов о конструкции и устройстве среднего моста КАМАЗ:
Конструкция с повышенной прочностью: Средний мост КАМАЗ разработан с учетом высоких нагрузок, которые возникают при эксплуатации грузовиков. Он изготовлен из высокопрочных сталей и имеет усиленные элементы, что позволяет ему выдерживать значительные нагрузки и продлевает срок службы автомобиля.
Система саморегулируемого дифференциала: Многие модели КАМАЗ оснащены дифференциалами с саморегулируемым механизмом, что обеспечивает лучшую управляемость и сцепление с дорогой. Это особенно важно при движении по сложным маршрутам и в условиях плохой погоды.
Универсальность и модульность: Средний мост КАМАЗ имеет модульную конструкцию, что позволяет легко заменять или модернизировать отдельные элементы. Это делает обслуживание и ремонт более простыми и экономичными, а также позволяет адаптировать мост под различные условия эксплуатации и типы грузовиков.

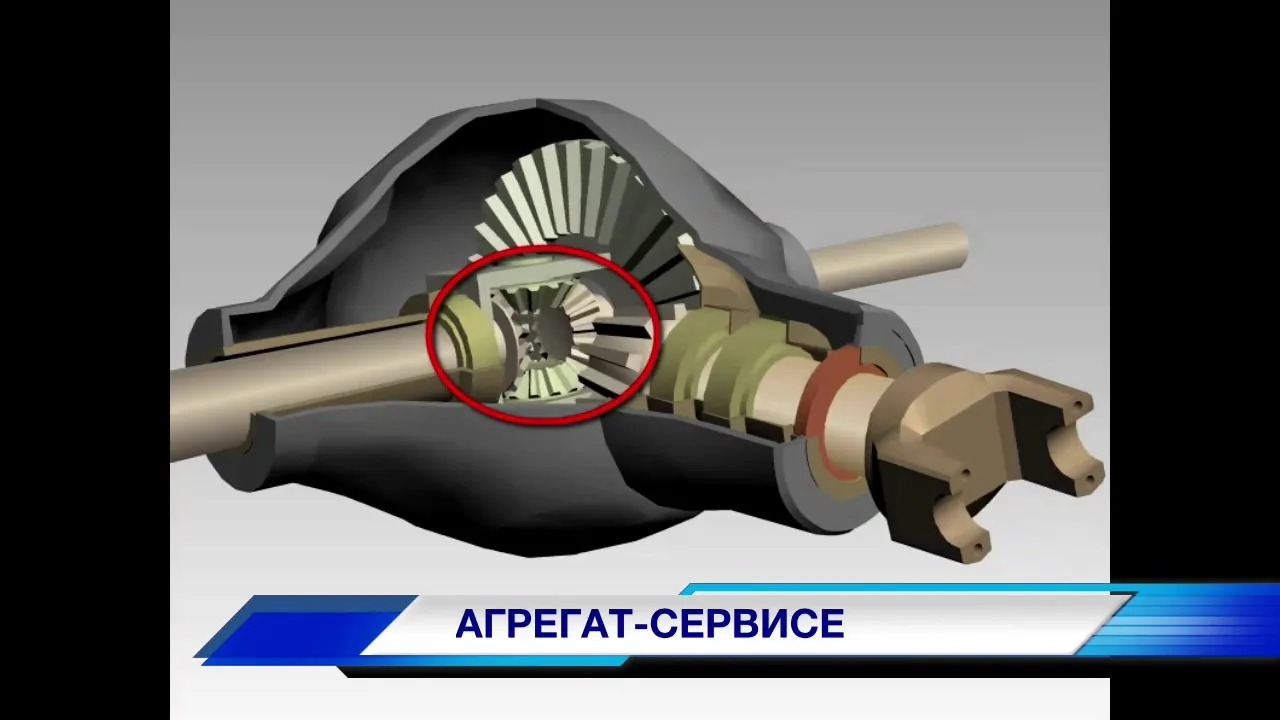

Главная передача и дифференциал
Главным компонентом трансмиссии является главная передача, которая увеличивает крутящий момент и изменяет направление вращения на 90 градусов. В мостах КАМАЗ используется гипоидное зацепление, известное высокой прочностью и плавностью работы. Для его функционирования необходимы специальные трансмиссионные масла.
Ведущая шестерня установлена на двух конических роликоподшипниках и соединена с фланцем карданного вала. Ведомая шестерня фиксируется на корпусе дифференциала, который опирается на подшипники, размещенные в гнездах картера.
Дифференциал позволяет колесам одной оси вращаться с различной скоростью во время поворотов, что предотвращает пробуксовку и износ шин. В межколесном дифференциале находятся сателлиты и полуосевые шестерни, которые постоянно зацеплены.
Конструкция проходного вала
Средний мост имеет уникальную характеристику — проходной вал, который передает крутящий момент на задний мост. Этот вал проходит через специальное отверстие в ведомой шестерне главной передачи и поддерживается на подшипниках.
Уплотнение проходного вала осуществляется с помощью манжет, за состоянием которых необходимо регулярно следить. Износ этих уплотнений может привести к попаданию грязи в картер и утечке масла, что может вызвать серьезные повреждения узла.
Для надежной передачи момента шлицевые соединения проходного вала должны иметь минимальный люфт. Состояние шлицев проверяется при каждой разборке моста для ремонта или замены масла.
| Параметр | Значение / Описание |
|---|---|
| Тип зацепления | Гипоидное (с смещенной осью) |
| Передаточное число | Зависит от модификации (обычно 5.94 или 6.53) |
| Объем масла | Примерно 6.5 - 7.0 литров (в зависимости от модели) |
| Тип подшипников | Конические роликовые |
Колесные редукторы и ступицы
Для повышения дорожного просвета и общего передаточного числа на автомобилях КАМАЗ используются бортовые редукторы. Эти устройства могут быть планетарными или цилиндрическими и располагаются непосредственно у колеса.
Внутри редуктора находится солнечная шестерня, соединенная с полуосью, а также сателлиты, которые передают вращение на водило, жестко закрепленное со ступицей колеса. Такая конструкция обеспечивает передачу значительного крутящего момента при небольших габаритах.
Ступица колеса опирается на два конических подшипника, которые необходимо правильно настраивать. Избыточный преднатяг может вызвать перегрев, а слишком большой зазор приведет к стукам и повреждению дорожек качения.
Система смазки и уплотнения
Смазывание трущихся поверхностей осуществляется с помощью разбрызгивания и под давлением (в некоторых версиях). Масло должно иметь высокие противозадирные свойства и сохранять стабильную вязкость при повышенных температурах.
Уплотнение полостей мостов и редукторов выполняется с помощью сальников и манжет. При замене масла рекомендуется обновлять и уплотнительные элементы, так как резина со временем теряет эластичность.
Вентиляция картера происходит через сапун, который предотвращает выдавливание масла через сальники при нагревании. Забитый сапун — распространенная причина утечек, о которой часто забывают во время диагностики.
Регулировка и техническое обслуживание
Эффективная работа моста невозможна без точной настройки подшипников и зубчатых соединений. Настройка преднатяга подшипников ведущей шестерни и дифференциала осуществляется с помощью комплекта регулировочных шайб.
Боковой зазор в зацеплении главной передачи проверяется с помощью часового индикатора. Неправильный зазор может вызвать шум («вою») моста или привести к быстрому износу зубьев шестерен.
Моменты затяжки гаек, крепящих фланцы и крышки, должны строго соответствовать заводским рекомендациям. Применение динамометрического ключа при сборке обязательно.
Типичные неисправности и методы устранения
В процессе эксплуатации часто возникают проблемы, связанные с износом подшипников и неправильными регулировками. Раннее выявление признаков неисправности помогает избежать затрат на дорогостоящий ремонт.
Посторонние звуки во время работы могут свидетельствовать о износе шестерен или подшипников. Тип звука (гул, вой, стук) может помочь определить источник проблемы еще до разборки узла.
Течи масла через сальники или прокладки часто возникают из-за повышения давления в картере или износа рабочих кромок уплотнений. Пренебрежение течами может привести к снижению уровня масла и выходу узла из строя.
- Неправильная настройка подшипников — может вызвать перегрев и заклинивание; необходимо строго следовать технологической карте регулировки осевого зазора.
- Применение некачественного масла — приводит к коррозии и ускоренному износу; рекомендуется использовать только масла, соответствующие спецификациям API GL-5.
- Нарушение герметичности вентиляционного клапана — может вызвать выдавливание масла; требуется регулярная очистка или замена клапана.
- Неправильный монтаж шестерен — установка шестерен главной передачи по отдельности строго запрещена; они должны поставляться и заменяться только парами.
| Симптом | Возможная причина |
|---|---|
| Гул при ускорении | Износ главной пары или подшипников |
| Стук при отпускании акселератора | Большой зазор в шлицевых соединениях |
| Нагрев ступицы | Перетянутые подшипники или недостаток масла |
Финальная сборка и контроль качества
Завершение ремонта требует внимательной сборки узла и проверки его функциональности. Перед установкой все компоненты должны быть тщательно очищены и смазаны.
После сборки важно убедиться в легкости вращения валов и отсутствии заеданий. Мост должен вращаться плавно, без рывков и блокировок.
Первый пробный заезд после ремонта должен быть контрольным, с проверкой температуры узлов и отсутствием утечек. Убедившись в корректной работе, можно возвращать автомобиль в обычный режим эксплуатации.
Знание конструкции среднего моста помогает выявлять неисправности и принимать обоснованные решения по ремонту. Соблюдение регламента обслуживания и использование качественных запчастей — залог долговечности трансмиссии вашего грузовика.
Регулярные визуальные проверки и контроль уровня масла могут предотвратить большинство серьезных поломок. Не игнорируйте техническое обслуживание, и узел прослужит весь предусмотренный срок.
Материалы и технологии производства
Средний мост КАМАЗ, как ключевой элемент трансмиссии, изготавливается из высококачественных материалов, что обеспечивает его долговечность и надежность в эксплуатации. Основными материалами, используемыми для производства компонентов среднего моста, являются высокопрочные стали, которые способны выдерживать значительные нагрузки и обеспечивать устойчивость к износу.
Для изготовления корпуса моста применяется сталь с повышенной прочностью, что позволяет снизить вес конструкции без потери ее прочностных характеристик. Важным аспектом является также использование легированных сталей, которые обладают улучшенными механическими свойствами и коррозионной стойкостью. Это особенно актуально для эксплуатации в сложных климатических условиях и при воздействии агрессивных сред.
Процесс производства среднего моста включает несколько этапов, начиная с проектирования и заканчивая финальной сборкой. На первом этапе разрабатываются чертежи и 3D-модели, что позволяет оптимизировать конструкцию и выбрать наиболее подходящие материалы. Затем осуществляется механическая обработка заготовок, которая включает в себя резку, фрезеровку и сверление, что обеспечивает точность размеров и форм.
После механической обработки детали подвергаются термической обработке, что позволяет улучшить их прочностные характеристики. Закалка и отпуск стали помогают достичь необходимого уровня твердости и пластичности, что критически важно для работы в условиях высоких нагрузок.
Сборка среднего моста осуществляется с использованием современных технологий, таких как автоматическая сварка и сборка на специализированных конвейерах. Это позволяет значительно сократить время на производство и повысить качество сборки. В процессе сборки осуществляется контроль за геометрией и качеством соединений, что исключает возможность появления дефектов в готовом изделии.
Кроме того, для повышения надежности и долговечности среднего моста, применяются современные методы защиты от коррозии, такие как гальванизация и порошковая покраска. Эти технологии обеспечивают защиту металлических поверхностей от воздействия внешней среды, что особенно важно для автомобилей, эксплуатируемых в сложных условиях.
Таким образом, использование современных материалов и технологий производства в конструкции среднего моста КАМАЗ позволяет создавать надежные и долговечные изделия, способные эффективно выполнять свои функции в самых различных условиях эксплуатации.
Анализ прочностных характеристик
Средний мост КАМАЗ является ключевым элементом трансмиссии, обеспечивающим передачу крутящего момента от двигателя к колесам. Прочностные характеристики данного узла играют критическую роль в обеспечении надежности и долговечности автомобиля, особенно в условиях эксплуатации на сложных дорожных покрытиях и при высоких нагрузках.
Основные материалы, используемые для изготовления среднего моста, включают высокопрочные стали, которые обеспечивают необходимую жесткость и устойчивость к деформациям. При проектировании моста учитываются различные нагрузки, включая статические, динамические и ударные. Это позволяет избежать разрушений и продлить срок службы узла.
Для анализа прочностных характеристик среднего моста КАМАЗ применяются современные методы расчета, включая конечные элементы (FEM). Этот подход позволяет моделировать поведение конструкции под воздействием различных нагрузок и выявлять потенциальные слабые места. В процессе анализа учитываются такие факторы, как:
- Устойчивость к изгибу и кручению;
- Сопротивляемость усталостным повреждениям;
- Способность к теплоотведению в условиях длительных нагрузок;
- Влияние коррозии и других внешних факторов на прочность материалов.
Одним из важных аспектов является расчет предельных состояний, при которых может произойти разрушение конструкции. Это включает в себя как предел текучести, так и предел прочности материалов. В процессе эксплуатации среднего моста КАМАЗ важно учитывать не только максимальные нагрузки, но и их цикличность, что может привести к накоплению усталостных повреждений.
Также стоит отметить, что для повышения прочностных характеристик среднего моста применяются различные технологии обработки и сварки, что позволяет улучшить соединения и уменьшить вероятность возникновения трещин. Важно, чтобы все элементы конструкции были тщательно проверены на наличие дефектов, что обеспечивается с помощью неразрушающего контроля.
В заключение, анализ прочностных характеристик среднего моста КАМАЗ является неотъемлемой частью его проектирования и эксплуатации. Это позволяет гарантировать надежность работы автомобиля в различных условиях, что особенно важно для коммерческого транспорта, где простои могут привести к значительным финансовым потерям.
Влияние конструкции на эксплуатационные характеристики
Конструкция среднего моста КАМАЗ играет ключевую роль в его эксплуатационных характеристиках, таких как грузоподъемность, устойчивость, маневренность и долговечность. Средний мост является одним из основных элементов трансмиссии, обеспечивающим передачу крутящего момента от двигателя к колесам, а также выполняющим функции подвески и амортизации.
Одним из важных аспектов конструкции является использование редуктора, который позволяет увеличить крутящий момент на колесах, что особенно важно при движении по сложным маршрутам или при перевозке тяжелых грузов. Редуктор среднего моста КАМАЗ имеет высокую степень надежности и долговечности, что обеспечивает его стабильную работу в различных условиях эксплуатации.
Кроме того, конструкция моста включает в себя систему подвески, которая может быть как зависимой, так и независимой. Зависимая подвеска обеспечивает большую прочность и простоту конструкции, что снижает затраты на обслуживание. Однако независимая подвеска, хотя и более сложная, обеспечивает лучшую управляемость и комфорт при движении, особенно на неровных дорогах.
Материалы, используемые для изготовления среднего моста, также оказывают значительное влияние на его эксплуатационные характеристики. Например, применение высокопрочных сталей и легированных материалов позволяет снизить вес конструкции, что в свою очередь улучшает топливную экономичность и увеличивает грузоподъемность автомобиля. Важно отметить, что при этом сохраняется необходимая прочность и устойчивость к внешним воздействиям.
Конструкция среднего моста КАМАЗ также включает в себя систему смазки, которая обеспечивает долговечность всех подвижных частей. Правильная организация смазки позволяет снизить износ деталей и повысить надежность работы моста. В современных моделях КАМАЗ используются системы автоматической смазки, что значительно упрощает обслуживание и повышает эксплуатационные характеристики.
Наконец, стоит отметить, что конструкция среднего моста КАМАЗ постоянно совершенствуется с учетом новых технологий и требований рынка. Это позволяет производителям предлагать более эффективные и надежные решения, которые соответствуют современным стандартам безопасности и экологии. В результате, автомобили КАМАЗ с новыми мостами демонстрируют высокие эксплуатационные характеристики, что делает их конкурентоспособными на рынке грузового автотранспорта.
Сравнение с аналогичными мостами других производителей
Средний мост КАМАЗ, как и другие компоненты автомобилей данного производителя, отличается высокой надежностью и долговечностью. Однако, для более полного понимания его конструкции и устройства, важно провести сравнение с аналогичными мостами, производимыми другими автопроизводителями.
Одним из основных конкурентов КАМАЗа на российском рынке является автомобильный завод МАЗ. Средний мост МАЗ имеет схожую конструкцию, однако отличается по ряду параметров. Например, мосты МАЗ часто имеют более легкую конструкцию, что позволяет снизить общий вес автомобиля, но может негативно сказаться на прочности и долговечности в условиях тяжелых нагрузок.
В то же время, мосты, производимые компанией Volvo, предлагают более современные технологии и материалы. Например, в конструкции мостов Volvo используются высокопрочные стали и композитные материалы, что обеспечивает большую устойчивость к коррозии и механическим повреждениям. Однако, такая технология значительно увеличивает стоимость, что может быть нецелесообразно для некоторых категорий пользователей.
Сравнивая с мостами Mercedes-Benz, можно отметить, что они также используют передовые технологии, такие как адаптивная система управления, которая позволяет оптимизировать работу моста в зависимости от условий эксплуатации. Это дает значительные преимущества в управляемости и комфорте, однако, как и в случае с Volvo, стоимость таких решений может быть высокой.
Что касается мостов, производимых китайскими компаниями, такими как FAW или Dongfeng, то они часто предлагают более низкую цену, но при этом могут уступать в качестве материалов и надежности. Мосты этих производителей могут быть менее устойчивыми к высоким нагрузкам и неблагоприятным условиям эксплуатации, что делает их менее предпочтительными для тяжелых грузовиков.
Таким образом, средний мост КАМАЗ занимает промежуточную позицию между надежностью и стоимостью. Он обеспечивает достаточную прочность и долговечность, что делает его оптимальным выбором для большинства российских условий эксплуатации. В то же время, для специализированных задач, таких как работа в условиях повышенных нагрузок или сложных климатических условиях, могут потребоваться более продвинутые решения от зарубежных производителей.
