Задний мост КАМАЗ 4310 является ключевым элементом в трансмиссии автомобиля, обеспечивая передачу крутящего момента на задние колеса и играя важную роль в общей надежности и управляемости транспортного средства. В данной статье мы подробно рассмотрим схему и устройство заднего моста, а также порядок регулировки подшипников и дифференциала. Вы найдете таблицу моментов затяжки, что поможет избежать ошибок при обслуживании, а также рекомендации по устранению распространенных неисправностей. Эта информация будет полезна как профессиональным механикам, так и владельцам автомобилей, стремящимся поддерживать свой КАМАЗ в отличном состоянии.
Общая конструкция и кинематическая схема моста
Задний мост грузовика КАМАЗ 4310 представляет собой цельный балочный узел с двойной главной передачей. Это выделяет его среди военной и внедорожной техники с высокой проходимостью. Основу конструкции составляет штампованная балка, внутри которой находятся механизмы, передающие крутящий момент от карданного вала к колесам.
Кинематическая схема включает две ступени редукции: коническую и цилиндрическую. Первичное изменение направления потока мощности и первое снижение оборотов происходят в конической передаче. Затем крутящий момент передается на цилиндрический редуктор, расположенный ниже оси вращения колес. Такая компоновка значительно увеличивает дорожный просвет автомобиля.
Ключевым элементом данной схемы является межколесный дифференциал, который позволяет колесам вращаться с различной угловой скоростью при прохождении поворотов. На модели КАМАЗ 4310 используется блокируемый дифференциал, управление которым осуществляется с помощью пневматического привода из кабины.
⚠️ Важно: Использование автомобиля с постоянно включенной блокировкой дифференциала на твердых покрытиях может привести к быстрому износу шин и поломке полуосей.
Смазывание трущихся пар осуществляется за счет разбрызгивания трансмиссионного масла, уровень которого контролируется через специальное отверстие в картере редуктора. Герметичность системы обеспечивают манжеты и прокладки, которые требуют регулярной проверки.
Ключевым узлом, определяющим срок службы всей трансмиссии, является главная передача, требующая точной настройки при сборке.
Устройство главной передачи и дифференциала
Основная передача заднего моста КАМАЗ 4310 состоит из активной и ведомой конических шестерен, цилиндрических шестерен и дифференциала в сборе. Ведущая шестерня установлена на двух конических роликоподшипниках, которые находятся в стакане, фиксируемом к картеру редуктора.
Ведомая шестерня надежно закреплена с корпусом дифференциала с помощью болтов. Внутри корпуса расположены четыре сателлита и два полуосевых зубчатых колеса. Эта конструкция обеспечивает высокую надежность и возможность передачи значительного крутящего момента, даже в сложных условиях бездорожья.
| Элемент заднего моста | Описание | Регулировка/Обслуживание |
|---|---|---|
| Корпус моста | Основная часть, в которой размещены все компоненты | Проверка на наличие трещин и повреждений |
| Дифференциал | Устройство, позволяющее колесам вращаться с разной скоростью | Регулировка зазоров, замена масла |
| Шестерни | Передают крутящий момент от карданного вала к колесам | Проверка на износ, замена при необходимости |
| Подшипники | Обеспечивают вращение шестерен и дифференциала | Смазка, замена при износе |
| Уплотнители | Предотвращают утечку масла из корпуса моста | Проверка состояния, замена при повреждении |
| Настройка углов | Угол наклона моста влияет на управляемость | Регулировка углов установки колес |
| Масло для моста | Специальное масло для смазки внутренних компонентов | Замена масла каждые 30,000 км пробега |
Интересные факты
Вот несколько интересных фактов о заднем мосте КАМАЗ 4310:
Конструкция и прочность: Задний мост КАМАЗ 4310 имеет конструкцию, обеспечивающую высокую прочность и надежность. Он выполнен из высококачественной стали и способен выдерживать значительные нагрузки, что делает его идеальным для эксплуатации в тяжелых условиях, таких как строительные площадки или бездорожье.
Регулировка зазоров: В заднем мосте КАМАЗ 4310 предусмотрена возможность регулировки зазоров в подшипниках, что позволяет поддерживать оптимальное состояние узла и продлевает срок службы автомобиля. Это особенно важно для грузовых автомобилей, которые часто подвергаются высоким нагрузкам.
Схема передачи крутящего момента: Задний мост КАМАЗ 4310 использует схему с гипоидной передачей, что обеспечивает более плавное и эффективное распределение крутящего момента. Это позволяет улучшить сцепление с дорогой и повысить общую маневренность автомобиля, особенно в сложных дорожных условиях.
Регулировка подшипников ведущей шестерни
Подшипники ведущей шестерни должны быть предварительно загружены, чтобы избежать люфтов и обеспечить правильное взаимодействие зубьев. Регулировка осуществляется подбором толщины регулировочных прокладок, установленных между фланцем стакана и картером редуктора.
Для настройки потребуется динамометрический ключ и специальное устройство для измерения момента вращения. Недостаточный преднатяг может привести к быстрому износу подшипников, а избыточный — к перегреву узла.
Для точной установки рекомендуется использовать микрометр для измерения толщины пакета прокладок. На практике часто применяется метод последовательного подбора шайб различной толщины до достижения необходимых параметров.
Настройка зацепления шестерен главной передачи
Правильное взаимодействие зубьев конической пары — ключевой фактор для бесшумной работы и долговечности редуктора. Регулировка бокового зазора и пятна контакта осуществляется перемещением ведомой шестерни относительно ведущей.
Перемещение ведомой шестерни достигается перестановкой регулировочных прокладок с одной стороны корпуса дифференциала на другую. Важно, чтобы общая толщина пакета прокладок оставалась неизменной, чтобы не нарушить натяжение подшипников дифференциала.
Вращение ведущей шестерни относительно ведомой регулируется изменением количества прокладок под фланцем стакана ведущей шестерни. Увеличение толщины пакета прокладок отодвигает шестерню от ведомой, что приводит к увеличению зазора.
| Параметр | Нормативное значение | Метод контроля |
|---|---|---|
| Боковой зазор в зацеплении | 0,2 – 0,4 мм | Индикатор часового типа |
| Натяг подшипников дифференциала | 0,2 – 0,3 мм | Индикатор или щуп |
| Момент затяжки гаек полуосей | 25–30 кгс·м | Динамометрический ключ |
Пятно контакта проверяется нанесением краски на зубья ведомой шестерни и кратковременным проворачиванием узла под нагрузкой.
Полуоси, ступицы и колесные редукторы
Крутящий момент от дифференциала к колесам передается через съемные полуоси, которые соединяются с дифференциалом и ступицами шлицевыми соединениями. Эта конструкция полностью разгружает полуоси от изгибающих нагрузок.

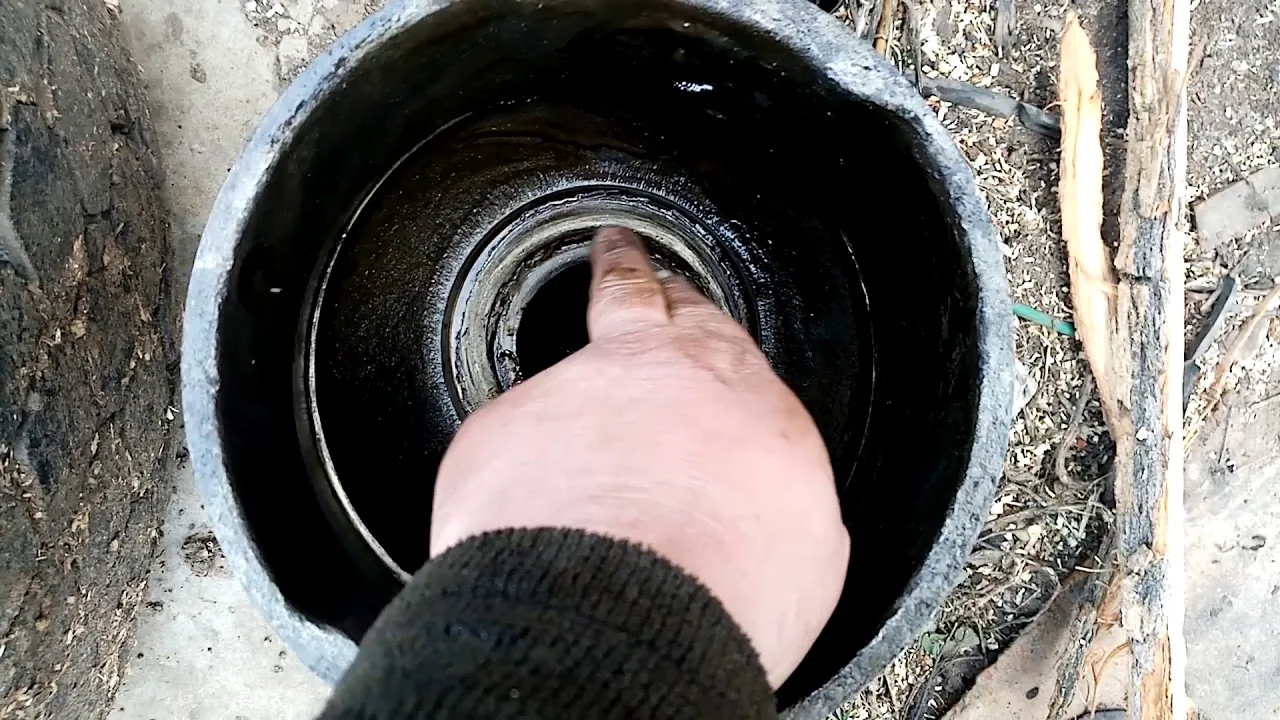

Ступицы задних колес установлены на двух конических роликоподшипниках, размещенных на поворотной цапфе. Подшипники смазываются пластичной смазкой, заложенной при сборке, и периодически обновляются через масленки в процессе эксплуатации.
Обслуживание колесных редукторов
На модели КАМАЗ 4310 используются планетарные колесные редукторы, что позволяет увеличить общее передаточное число трансмиссии без увеличения размеров центрального редуктора. Планетарный механизм расположен внутри колесной ступицы.
Сателлиты планетарного механизма постоянно взаимодействуют с солнечной шестерней и неподвижным зубчатым венцом. Эта конструкция требует применения высококачественных трансмиссионных масел с противозадирными добавками.
Регулировка зазоров в планетарной передаче не требуется при обычной эксплуатации, однако необходимо регулярно проверять состояние зубьев и подшипников во время капитального ремонта.
Герметизация ступиц осуществляется с помощью самоподвижных манжет. При износе они могут пропускать смазку наружу или допускать попадание воды внутрь узла. Своевременная замена манжет помогает избежать вымывания смазки и заклинивания подшипников.
Типичные неисправности и методы их устранения
В процессе эксплуатации заднего моста КАМАЗ 4310 он подвергается значительным динамическим нагрузкам, что может привести к различным неисправностям. Большинство из них можно выявить, прислушиваясь к звукам и проводя визуальный осмотр.
Увеличенный шум во время движения часто указывает на проблемы с регулировкой главной передачи или износ подшипников. Характер звука меняется в зависимости от режима работы двигателя: при разгоне, торможении или движении накатом.
- Гудение моста при разгоне — может свидетельствовать о неправильном боковом зазоре в конической передаче или износе подшипников ведущей шестерни.
- Стук при резком сбросе газа — указывает на увеличенный зазор в шлицевых соединениях полуосей или износ шестерен дифференциала.
- Течь масла через сапун — возникает из-за засорения сапуна и повышения давления картерных газов, что требует его очистки или замены.
- Нагрев картера редуктора — может быть следствием чрезмерного натяга подшипников или недостаточного уровня масла в картере.
Для устранения большинства проблем потребуется снять мост или его центральную часть. Перед началом работ необходимо слить масло и тщательно очистить внешнюю поверхность узла от загрязнений.
Если на магнитной пробке сливного отверстия обнаружена металлическая стружка, следует провести дефектовку всех шестерен и подшипников. Наличие крупной стружки может указывать на разрушение зубьев или дорожек качения.

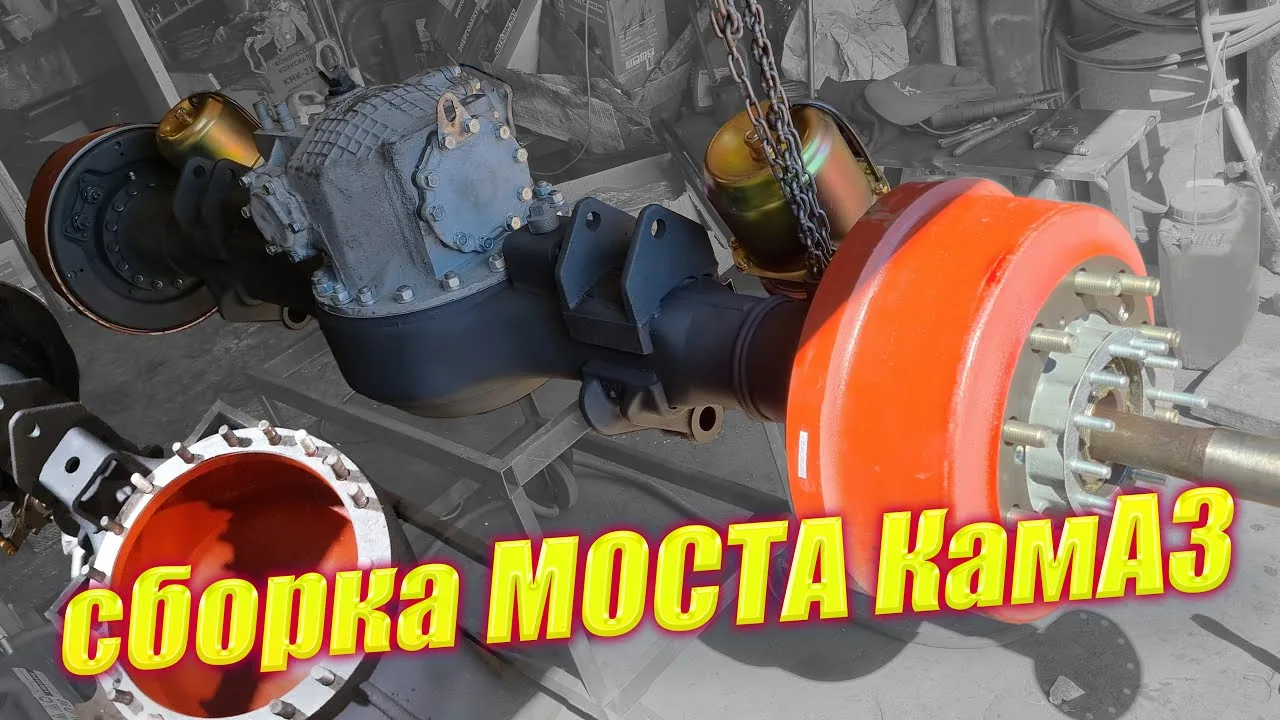

Технология сборки и регулировки узла
Сборка заднего моста после ремонта требует внимательного соблюдения технологической инструкции и использования специального инструмента. Неправильная последовательность действий или игнорирование моментов затяжки могут привести к быстрому выходу узла из строя.
Первым шагом является подготовка компонентов: их промывка, сушка и визуальный осмотр на наличие сколов, трещин и задиров. Все подшипники должны быть заменены на новые; повторная установка старых подшипников недопустима.
Порядок действий при сборке
Монтаж начинается с установки ведущей шестерни в стакан с подшипниками. После запрессовки подшипников выполняется предварительная настройка натяжения с помощью подбора прокладок.
Затем устанавливается дифференциал вместе с ведомой шестерней. Регулируются боковой зазор и пятно контакта путем перемещения регулировочных колец.
Момент затяжки болтов, крепящих ведомую шестерню: 28-36 кгс·м
Заключительным этапом является установка крышек подшипников и проверка легкости вращения. Все резьбовые соединения должны быть зафиксированы стопорными шайбами или анаэробным фиксатором.
- Установить ведущую шестерню с подшипниками в картер редуктора.
- Закрепить стакан ведущей шестерни болтами с установленным пакетом регулировочных прокладок.
- Установить дифференциал с ведомой шестерней на место в картере.
- Установить крышки подшипников дифференциала и затянуть болты крепления.
- Проверить боковой зазор и пятно контакта; при необходимости переставить регулировочные прокладки.
- Зафиксировать гайки подшипников стопорными пластинами.
Контрольная сборка завершается установкой крышки картера и проверкой узла на стенде или кратковременным запуском двигателя с последующим осмотром на наличие течей и перегрева.
| Узел | Момент затяжки (кгс·м) | Фиксация |
|---|---|---|
| Гайка фланца ведущей шестерни | 32–40 | Шплинт |
| Болты крышки подшипников | 19–24 | Стопорная пластина |
| Пробка сливного отверстия | 4–6 | Медная прокладка |
⚠️ Внимание: После завершения сборки и заправки маслом необходимо дать мосту прогреться на холостом ходу в течение 10–15 минут для равномерного распределения смазки по всем узлам.
Если после сборки будут выявлены неисправности, узел подлежит повторной разборке и дефектовке. Игнорирование дефектов на этапе сборки может привести к разрушению моста уже в первые километры пробега.
Обеспечение долговечности трансмиссии
Ресурс заднего моста КАМАЗ 4310 зависит от качества обслуживания и соблюдения эксплуатационных норм. Регулярная замена масла, использование рекомендованных смазочных материалов и быстрое устранение мелких неисправностей могут значительно продлить срок службы этого узла.
Проверка и подтяжка резьбовых соединений после первых 1000 км пробега обязательны.
Соблюдение весовых норм и осторожное вождение в сложных дорожных условиях помогают снизить нагрузки на зубья шестерен и подшипники, что предотвращает преждевременное разрушение металла.
Проверка и замена масла в заднем мосту
Задний мост КАМАЗ 4310, как и любое другое механическое устройство, требует регулярного обслуживания для обеспечения его надежной работы и долговечности. Одним из ключевых аспектов технического обслуживания является проверка и замена масла в заднем мосту. Это необходимо для предотвращения износа деталей, снижения трения и защиты от коррозии.
Процесс проверки уровня масла в заднем мосту начинается с подготовки автомобиля. Для этого необходимо установить его на ровную поверхность и зафиксировать на стояночном тормозе. После этого следует осмотреть задний мост на наличие утечек масла, что может указывать на повреждение сальников или других уплотнительных элементов.
Для проверки уровня масла необходимо найти контрольное отверстие, расположенное на корпусе заднего моста. Обычно оно находится на боковой стороне моста. Используя специальный ключ или отвертку, открутите пробку контрольного отверстия. Если масло вытекает из отверстия, это означает, что уровень масла в норме. Если же масло не вытекает, необходимо добавить его до необходимого уровня.
При проверке масла важно обратить внимание на его состояние. Масло должно быть чистым и прозрачным. Если оно имеет темный цвет, содержит металлические частицы или запах гари, это может свидетельствовать о необходимости замены масла. Рекомендуется также проверять наличие воды в масле, что может указывать на повреждение уплотнений.
Замена масла в заднем мосту КАМАЗ 4310 осуществляется следующим образом. Сначала необходимо слить старое масло. Для этого открутите сливную пробку, расположенную в нижней части заднего моста. Подставьте под сливное отверстие емкость для сбора масла. После полного слива старого масла, закройте сливное отверстие пробкой.
Перед заливкой нового масла рекомендуется промыть задний мост, чтобы удалить остатки старого масла и загрязнения. Для этого можно использовать специальное промывочное масло. Залейте его в задний мост через заливное отверстие, затем прокачайте мост, чтобы обеспечить равномерное распределение масла, и снова слейте его.
После промывки можно заливать новое масло. Рекомендуется использовать масло, соответствующее спецификациям, указанным в руководстве по эксплуатации автомобиля. Залейте масло через заливное отверстие до тех пор, пока оно не начнет вытекать из контрольного отверстия. После этого закройте все пробки и убедитесь, что они надежно зафиксированы.
Регулярная проверка и замена масла в заднем мосту КАМАЗ 4310 — это важная процедура, которая помогает избежать серьезных поломок и продлить срок службы автомобиля. Рекомендуется проводить эту процедуру каждые 10-15 тысяч километров пробега или по мере необходимости, в зависимости от условий эксплуатации.
Выбор масла для заднего моста КАМАЗ 4310
Правильный выбор масла для заднего моста КАМАЗ 4310 является ключевым фактором, влияющим на долговечность и надежность работы трансмиссии. Задний мост этого автомобиля подвергается значительным нагрузкам, поэтому использование качественного масла поможет избежать преждевременного износа деталей и поломок.
При выборе масла необходимо учитывать несколько важных аспектов:
- Тип масла: Для заднего моста КАМАЗ 4310 рекомендуется использовать синтетические или полусинтетические масла, так как они обеспечивают лучшую защиту от износа и обладают высокой термостойкостью. Минеральные масла могут не справляться с высокими нагрузками и температурными режимами.
- Вязкость масла: Вязкость масла должна соответствовать рекомендациям производителя. Для заднего моста КАМАЗ 4310 обычно используется масло с вязкостью 80W-90 или 85W-140. Важно учитывать климатические условия эксплуатации автомобиля: в холодное время года предпочтительнее использовать масла с низкой вязкостью, чтобы обеспечить легкий запуск и защиту при низких температурах.
- Спецификации: Масло должно соответствовать определенным стандартам и спецификациям, установленным производителем. Для КАМАЗ 4310 рекомендуется использовать масла, соответствующие API GL-5, так как они обеспечивают необходимую защиту для гипоидных передач, которые используются в заднем мосту.
- Производитель: Выбор масла от известных и проверенных производителей также играет важную роль. Качественные масла от таких компаний, как Mobil, Shell, Castrol и других, обеспечивают надежную защиту и стабильную работу заднего моста.
Кроме того, важно следить за состоянием масла и регулярно проводить его замену. Рекомендуется менять масло в заднем мосту КАМАЗ 4310 каждые 30 000 - 50 000 км пробега, а также после серьезных нагрузок или при эксплуатации в тяжелых условиях. При замене масла необходимо также менять масляный фильтр, если он предусмотрен конструкцией.
Не забывайте, что правильный выбор и регулярная замена масла помогут продлить срок службы заднего моста и всего автомобиля в целом, обеспечивая его надежную и безопасную эксплуатацию.
Советы по эксплуатации заднего моста в различных условиях
Задний мост КАМАЗ 4310, как важный элемент трансмиссии, требует особого внимания в процессе эксплуатации, особенно в различных условиях. Правильное использование и уход за задним мостом могут значительно продлить его срок службы и повысить надежность автомобиля.
1. Регулярная проверка состояния масла. Важно следить за уровнем и состоянием масла в редукторе заднего моста. Рекомендуется проверять его не реже одного раза в месяц, а также перед длительными поездками. Загрязненное или старое масло может привести к повышенному износу деталей и даже к поломке моста.
2. Учет условий эксплуатации. Если автомобиль используется в тяжелых условиях, таких как грязевые или песчаные дороги, необходимо чаще проверять состояние заднего моста. Песок и грязь могут попадать в редуктор, что негативно сказывается на его работе. В таких случаях рекомендуется использовать защитные чехлы и фильтры.
3. Правильная нагрузка. Задний мост КАМАЗ 4310 рассчитан на определенные нагрузки. Превышение допустимой нагрузки может привести к деформации и поломке моста. Необходимо следить за тем, чтобы груз не превышал установленный лимит, а также равномерно распределять его по кузову.
4. Регулярная диагностика. Периодическая диагностика заднего моста поможет выявить потенциальные проблемы на ранних стадиях. Рекомендуется проводить осмотр на наличие трещин, деформаций и других повреждений, а также проверять состояние подшипников и сальников.
5. Учет температурных условий. В холодное время года необходимо следить за тем, чтобы масло в редукторе не загустевало. При низких температурах рекомендуется использовать масла с низкой вязкостью, которые обеспечивают лучшую смазку при запуске двигателя.
6. Обслуживание тормозной системы. Задний мост также связан с тормозной системой автомобиля. Регулярная проверка состояния тормозных колодок и дисков поможет избежать перегрева и износа, что может негативно сказаться на работе заднего моста.
7. Устранение шумов и вибраций. Если во время движения вы заметили посторонние шумы или вибрации, это может свидетельствовать о проблемах с задним мостом. В таком случае необходимо немедленно остановить автомобиль и провести диагностику, чтобы избежать серьезных повреждений.
Соблюдение этих рекомендаций поможет обеспечить надежную и безопасную эксплуатацию заднего моста КАМАЗ 4310 в различных условиях, что в свою очередь повысит общую эффективность работы автомобиля.
