Редуктор КАМАЗ 65115 является ключевым элементом трансмиссии, обеспечивающим передачу крутящего момента от двигателя к колесам. Правильное понимание его устройства и принципов работы, а также знание порядка разборки и регулировки, существенно влияет на надежность и долговечность автомобиля. В данной статье представлена полная техническая схема редуктора, а также рекомендации по обслуживанию, что поможет владельцам и механикам избежать типичных ошибок и обеспечить эффективную эксплуатацию транспортного средства.
Конструктивные особенности и устройство узла
Основой трансмиссии самосвала КАМАЗ 65115 является двухступенчатая главная передача, интегрированная с межколесным дифференциалом.
Конструкция редуктора передает крутящий момент от карданного вала к колесным ступицам через систему шестерен, размещенных в прочном чугунном корпусе.
Первая ступень представлена конической гипоидной передачей, которая изменяет направление вращения на 90 градусов и обеспечивает первичное снижение скорости.
Вторая ступень состоит из цилиндрических шестерен, расположенных в отдельной камере корпуса, что позволяет достичь высокого общего передаточного числа, необходимого для работы с тяжелыми грузами.
Межколесный дифференциал позволяет колесам вращаться с различной угловой скоростью при поворотах, предотвращая пробуксовку и износ шин.
Картерная группа и уплотнения
Картер редуктора изготовлен из высокопрочного чугуна и состоит из двух частей: основной и крышки, соединенных болтами.
Внутри корпуса есть специальные места для установки подшипников, которые требуют высокой точности обработки для обеспечения соосности валов.
Герметичность системы достигается с помощью прокладок и сальников, состояние которых влияет на предотвращение утечек трансмиссионного масла.
На передней стенке картера расположен фланец, через который передается вращение от хвостовика карданного вала.
| Компонент | Описание | Рекомендации по обслуживанию |
|---|---|---|
| Корпус редуктора | Основная часть, в которой размещены шестерни и подшипники | Проверять на наличие трещин и повреждений, очищать от загрязнений |
| Шестерни | Передают вращение от двигателя на колеса | Регулярно смазывать, проверять на износ и заедание |
| Подшипники | Обеспечивают вращение шестерен | Проверять на люфт, при необходимости заменять |
| Уплотнения | Предотвращают утечку масла | Проверять на целостность, заменять при необходимости |
| Масло | Смазывает внутренние компоненты | Менять согласно регламенту, проверять уровень масла |
| Крепежные элементы | Закрепляют редуктор на шасси | Проверять на затяжку, заменять при повреждении |
Интересные факты
Вот несколько интересных фактов о редукторах, в частности, о редукторе КАМАЗ 65115:
Конструкция редуктора: Редуктор КАМАЗ 65115 имеет двухступенчатую конструкцию, что позволяет эффективно передавать крутящий момент от двигателя на ведущие колеса. Это обеспечивает оптимальное сочетание мощности и экономии топлива, особенно при работе в сложных дорожных условиях.
Обслуживание и диагностика: Регулярное обслуживание редуктора включает проверку уровня масла, его состояния и замены. Использование современных диагностических систем позволяет заранее выявлять потенциальные проблемы, такие как износ подшипников или утечки масла, что значительно увеличивает срок службы редуктора.
Материалы и технологии: В производстве редуктора используются высокопрочные материалы и современные технологии обработки, что обеспечивает надежность и долговечность. Например, зубья шестерен изготавливаются с высокой точностью, что снижает уровень шума и вибрации при работе редуктора, а также повышает его эффективность.
Эти факты подчеркивают важность редуктора в системе трансмиссии и его влияние на общую производительность автомобиля.
Система смазки и вентиляции
Смазывание трущихся элементов происходит распылением масла, уровень которого должен точно соответствовать отметке на щупе или контрольном отверстии.
Ключевым компонентом является сапун, который предотвращает повышение давления внутри картера при нагреве масла в процессе работы.
Засорение сапуна может привести к выдавливанию сальников и образованию масляных пятен на внутренней стороне колес.
⚠️ Важно: Использование редуктора с уровнем масла ниже установленного минимума приведет к повреждению шестерен главной пары.
Порядок разборки и дефектовки деталей
Процедура демонтажа и разборки редуктора требует внимательного соблюдения порядка действий, чтобы избежать повреждения компонентов.
Работы выполняются на узле, снятом с автомобиля и установленном на верстак или сборочный стенд.
Перед разборкой необходимо слить отработанное масло и очистить внешнюю поверхность картера от загрязнений и битумных отложений.

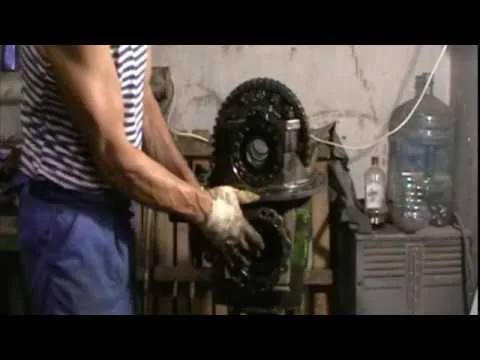

Демонтаж главной передачи
Сначала нужно снять крышку картера с установленной на ней главной передачей в сборе.
Для этого отворачиваются гайки, крепящие подшипниковые крышки, и аккуратно извлекаются регулировочные прокладки.
Важно запомнить расположение прокладок, так как их толщина критична для правильного преднатяга подшипников.
После извлечения узла необходимо провести визуальный осмотр зубьев шестерен на наличие сколов, выкрашивания или задиров.
Разборка дифференциала
Дифференциал извлекается из корпуса после удаления стопорных колец и крепежных болтов.
Разборка дифференциала осуществляется путем снятия сателлитов и осей с корпуса.
Особое внимание следует уделить состоянию опорных шайб сателлитов, так как их износ может вызвать стуки.
Дефектовка включает проверку биения поверхностей и измерение зазоров с помощью микрометра и нутромера.
Изношенные детали, которые не подлежат восстановлению, должны быть заменены на новые оригинальные запчасти.
Регулировка зацепления и преднатяга подшипников
Для качественной сборки редуктора необходимо точно отрегулировать зацепление шестерен главной пары и подшипников.
Ошибки в настройке часто приводят к шумам в работе и быстрому выходу узла из строя после ремонта.
Регулировка выполняется выбором толщины регулировочных прокладок и перемещением регулировочных гаек.
Настройка подшипникового узла
Предварительное натяжение подшипников хвостовика и дифференциала обеспечивает жесткость крепления валов.
Недостаток натяжения может вызвать биение шестерен, а избыточное — перегрев и повреждение подшипников.
Контроль выполняется с помощью динамометрического ключа, который измеряет усилие вращения валов.

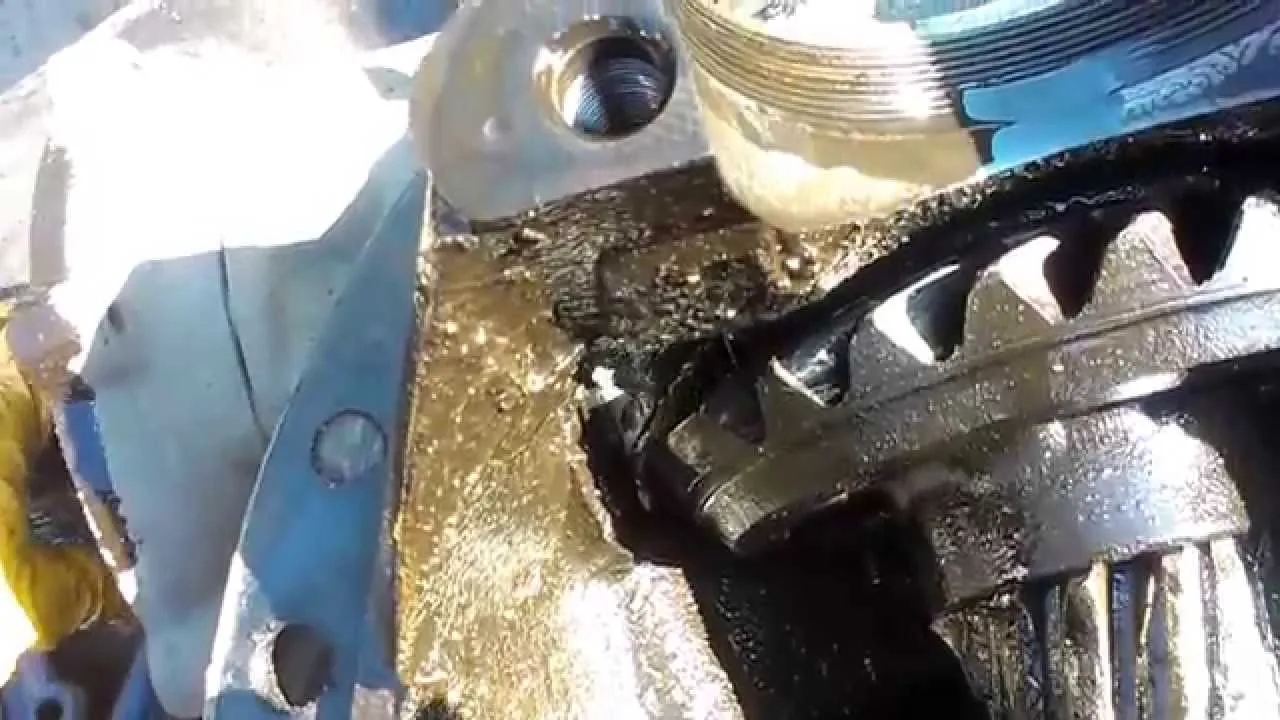

Контактное пятно зацепления
Основным критерием правильной сборки является форма и расположение контактного пятна на зубьях шестерен.
Для проверки зубья ведущей шестерни покрывают тонким слоем краски, после чего узел проворачивают.
В зависимости от расположения контактного пятна на ведомой шестерне корректируют положение шестерен.
Боковой зазор между зубьями должен находиться в строго установленных пределах, указанных в технической документации.
Регулировочные гайки фиксируют стопорными пластинами или с помощью кернения, чтобы предотвратить самопроизвольное отворачивание.
⚠️ Важно: Регулировку контактного пятна следует проводить только после установки правильного преднатяга подшипников.
Сравнительная таблица модификаций и совместимость
На автомобили КАМАЗ 65115 в разные периоды устанавливались мосты с различными передаточными коэффициентами.
Эти различия важно учитывать при выборе запасных частей, так как шестерни разных версий могут не подходить друг к другу.
| Модель моста | Передаточное число | Тип главной передачи | Область применения |
|---|---|---|---|
| КАМАЗ-153 | 5.94 | Двухступенчатая | Обычные самосвалы |
| КАМАЗ-153 (усиленный) | 6.53 | Двухступенчатая | Для экстремальных условий |
| МАЗ-2000 (аналог) | 5.29 | Одноступенчатая | Не совместим по конструкции |
При замене главной пары необходимо менять обе шестерни (ведущую и ведомую) исключительно в комплекте.
Использование старой шестерни с новой парой может привести к немедленному разрушению зубчатого венца.
Типичные ошибки при обслуживании
Анализ данных о ремонтах выявляет несколько типичных ошибок, часто совершаемых при обслуживании редукторов.
Избегая этих ошибок, можно значительно увеличить срок службы трансмиссии и сократить эксплуатационные расходы.
- Применение неоригинальных прокладок — использование прокладок из неподходящих материалов или неправильной толщины нарушает герметичность и регулировочные параметры, что может привести к перекосу валов.
- Игнорирование процесса притирки — попытка сразу нагрузить новый редуктор на полную мощность без предварительной обкатки приводит к локальным перегрузкам зубьев.
- Неправильный выбор масла — использование масел без необходимых противозадирных добавок (класса API GL-5) может вызвать коррозию цветных металлов в дифференциале.
- Нарушение момента затяжки — недостаточная или чрезмерная затяжка болтов, крепящих крышки картера, может привести к деформации корпуса и нарушению геометрии зацепления.
Диагностика неисправностей по звуку
Квалифицированный механик может определить тип неисправности редуктора по звукам, которые издает автомобиль во время работы. Разные шумы указывают на конкретные проблемы в узлах, требующих ремонта.
Характерные шумы и их причины
Гудение, усиливающееся при ускорении, обычно указывает на износ подшипников ведущей шестерни.
Стук, возникающий при отпускании акселератора, часто свидетельствует о большом зазоре в шлицевых соединениях или износе зубьев шестерен.
Постоянный вой на всех режимах работы может говорить о неправильной настройке пятна контакта главной пары.
| Симптом | Возможная причина | Способ устранения |
|---|---|---|
| Воет при ускорении | Износ подшипников хвостовика | Замена подшипников |
| Стук при торможении | Увеличенный зазор в главной паре | Регулировка зацепления |
| Вибрация кузова | Дисбаланс карданного вала | Балансировка кардана |
Для более точной диагностики рекомендуется использовать стетоскоп или длинную отвертку, прикладывая рукоятку к уху.
Это поможет определить источник звука и отличить шум редуктора от шума ступичных подшипников.
Финальная сборка и обкатка
Завершение работ включает окончательную сборку узла и его подготовку к эксплуатации.
Перед установкой все поверхности должны быть тщательно очищены, обезжирены и смазаны.
Болтовые соединения необходимо затягивать в соответствии с рекомендованными моментами затяжки.
После установки на автомобиль важно провести контрольную поездку, чтобы убедиться в отсутствии утечек и посторонних звуков.
Первые 1000 километров пробега считаются обкаточным периодом, в течение которого следует избегать максимальных нагрузок.
По завершении этого пробега рекомендуется повторно проверить уровень масла и, при необходимости, долить его.
⚠️ Внимание: После первой поездки обязательно проверьте температуру нагрева картера редуктора — она не должна превышать 80-90 градусов Цельсия.
Качественный ремонт и регулировка обеспечат надежную работу трансмиссии на протяжении сотен тысяч километров.
Соблюдение регламентных работ по замене масла является важным условием для долговечности узла.
Использование высококачественных запчастей и следование технологии сборки гарантируют отсутствие проблем в пути.
Рекомендации по выбору масла для редуктора
Выбор масла для редуктора КАМАЗ 65115 является важным аспектом, который напрямую влияет на его работоспособность и срок службы. Правильное масло обеспечивает надежную смазку, охлаждение и защиту от износа, что особенно критично для тяжелых условий эксплуатации, в которых работают грузовики этой модели.
При выборе масла необходимо учитывать несколько ключевых факторов:
- Тип масла: Для редуктора КАМАЗ 65115 рекомендуется использовать трансмиссионные масла, которые соответствуют стандартам API GL-4 или GL-5. Эти масла обеспечивают высокую степень защиты от износа и коррозии, а также обладают хорошими вязкостными свойствами.
- Вязкость масла: Вязкость масла должна соответствовать условиям эксплуатации. Для редуктора КАМАЗ 65115 обычно используется масло с вязкостью 75W-90 или 80W-90. Важно учитывать климатические условия, в которых будет эксплуатироваться автомобиль. В холодных регионах предпочтительнее использовать масла с низкой вязкостью, чтобы обеспечить легкий запуск и быструю смазку при низких температурах.
- Состав масла: Обратите внимание на состав масла. Синтетические масла обеспечивают лучшую защиту и стабильность при высоких температурах, чем минералки. Они также обладают лучшими низкотемпературными свойствами, что делает их более подходящими для эксплуатации в сложных климатических условиях.
- Производитель: Выбор проверенного производителя также играет важную роль. Рекомендуется использовать масла от известных брендов, которые зарекомендовали себя на рынке. Это гарантирует высокое качество и соответствие заявленным характеристикам.
- Срок службы масла: Не забывайте о регулярной замене масла в редукторе. Рекомендуется проводить замену масла каждые 50 000 км пробега или раз в год, в зависимости от условий эксплуатации. Использование масла, которое потеряло свои свойства, может привести к серьезным повреждениям редуктора.
Следуя этим рекомендациям, вы сможете выбрать оптимальное масло для редуктора КАМАЗ 65115, что обеспечит надежную и долгосрочную работу трансмиссии вашего автомобиля. Не забывайте также о регулярном контроле уровня масла и его состояния, что поможет избежать непредвиденных поломок и затрат на ремонт.
Профилактическое обслуживание и замена расходных материалов
Профилактическое обслуживание редуктора КАМАЗ 65115 является важной частью его эксплуатации, так как оно позволяет предотвратить серьезные поломки и продлить срок службы агрегата. Регулярные проверки и замены расходных материалов обеспечивают надежную работу редуктора и его компонентов.
Основные аспекты профилактического обслуживания включают в себя:
- Проверка уровня масла: Уровень масла в редукторе должен проверяться регулярно. Низкий уровень масла может привести к недостаточной смазке, что, в свою очередь, вызывает повышенный износ деталей. Рекомендуется проверять уровень масла каждые 5-10 тысяч километров пробега.
- Замена масла: Масло в редукторе следует менять в соответствии с рекомендациями производителя. Обычно это происходит каждые 50-70 тысяч километров. Используйте только те масла, которые соответствуют спецификациям, указанным в технической документации.
- Проверка состояния сальников и уплотнений: Сальники и уплотнения играют ключевую роль в предотвращении утечек масла. При обнаружении признаков износа или повреждения, их необходимо заменить, чтобы избежать потери смазки и загрязнения редуктора.
- Осмотр зубчатых передач: Регулярный осмотр зубчатых передач на наличие износа, трещин или других повреждений поможет выявить проблемы на ранней стадии. При необходимости следует проводить замену изношенных деталей.
- Проверка креплений и натяжения: Все крепления редуктора должны быть проверены на наличие люфта и коррозии. Также важно следить за натяжением приводных ремней и цепей, чтобы избежать их обрыва.
Кроме того, необходимо учитывать, что замена расходных материалов, таких как фильтры и прокладки, также является важной частью профилактического обслуживания. Фильтры масла должны заменяться при каждой замене масла, чтобы предотвратить загрязнение системы. Прокладки, в свою очередь, должны проверяться на наличие утечек и заменяться при необходимости.
В заключение, регулярное профилактическое обслуживание редуктора КАМАЗ 65115 и замена расходных материалов являются залогом его надежной работы и долговечности. Соблюдение рекомендаций по обслуживанию поможет избежать серьезных поломок и снизить затраты на ремонт.
Советы по эксплуатации редуктора в различных условиях
Редуктор КАМАЗ 65115, как важный элемент трансмиссии, требует особого внимания в процессе эксплуатации. Правильное использование и обслуживание редуктора могут значительно продлить его срок службы и повысить эффективность работы автомобиля. Рассмотрим несколько ключевых рекомендаций по эксплуатации редуктора в различных условиях.
1. Учет климатических условий
При эксплуатации автомобиля в условиях низких температур необходимо учитывать, что масло в редукторе может загустевать, что затрудняет его работу. Рекомендуется использовать масла, специально предназначенные для низкотемпературной эксплуатации. В жаркую погоду важно следить за температурой масла, так как перегрев может привести к его разложению и снижению смазывающих свойств.
2. Регулярная проверка уровня масла
Уровень масла в редукторе должен проверяться регулярно, так как его недостаток может привести к быстрому износу зубчатых передач. Рекомендуется проверять уровень масла не реже одного раза в месяц, а также перед длительными поездками. Если уровень масла ниже нормы, необходимо долить масло соответствующей марки до необходимого уровня.
3. Замена масла
Замена масла в редукторе должна проводиться в соответствии с рекомендациями производителя. Обычно это происходит каждые 50 000 километров пробега или раз в год. При замене масла важно использовать качественные смазочные материалы, которые соответствуют требованиям, указанным в технической документации. Также стоит учитывать, что старое масло может содержать металлические частицы и загрязнения, поэтому его следует сливать аккуратно и утилизировать в соответствии с нормами экологии.
4. Проверка состояния уплотнителей
Уплотнители редуктора играют важную роль в предотвращении утечек масла. Регулярно проверяйте их состояние на наличие трещин или износа. Если уплотнители повреждены, их необходимо заменить, чтобы избежать утечек масла и последующего повреждения редуктора.
5. Учет условий эксплуатации
Если автомобиль используется в условиях повышенных нагрузок, таких как работа на строительных площадках или в условиях бездорожья, необходимо уделять особое внимание состоянию редуктора. В таких случаях рекомендуется проводить более частые проверки и обслуживание, чтобы предотвратить возможные поломки.
6. Внимание к звукам и вибрациям
При эксплуатации автомобиля обращайте внимание на посторонние звуки и вибрации, исходящие от редуктора. Если вы заметили необычные шумы, это может свидетельствовать о наличии проблем, таких как износ подшипников или зубчатых передач. В таком случае рекомендуется немедленно обратиться к специалистам для диагностики и ремонта.
Соблюдение этих рекомендаций поможет обеспечить надежную и долговечную работу редуктора КАМАЗ 65115, а также повысит общую эффективность эксплуатации автомобиля в различных условиях.
