Редуктор среднего моста КАМАЗ 6520 является ключевым элементом трансмиссии, обеспечивающим передачу крутящего момента от двигателя к колесам. Понимание его устройства и принципа работы крайне важно для специалистов по ремонту и обслуживанию грузовых автомобилей, а также для владельцев, стремящихся продлить срок службы своего транспортного средства. В данной статье мы подробно рассмотрим схему редуктора, разберем его узлы, представим таблицу регулировок и обсудим типичные ошибки, которые могут возникнуть при ремонте межосевого дифференциала, что поможет избежать распространенных проблем и повысить эффективность эксплуатации автомобиля.
Конструктивные особенности и принцип работы межосевого дифференциала
Основным компонентом системы является межосевой дифференциал планетарного типа. В отличие от симметричных конических дифференциалов, устанавливаемых в ведущих мостах, эта конструкция распределяет крутящий момент в различных пропорциях. Схема редуктора среднего моста КАМАЗ 6520 основана на принципе планетарной передачи, где солнечная шестерня соединена с передним мостом, а водило — с задним. Такое решение обусловлено различной нагрузкой на оси тележки при движении автомобиля с грузом.
Корпус дифференциала установлен на подшипниках внутри редуктора. Внутри корпуса находятся сателлиты, которые взаимодействуют с солнечной шестерней и зубчатым венцом водила. При движении по прямой все элементы вращаются как единое целое, обеспечивая жесткую связь валов. Если возникает разница в сопротивлении качению колес передней и задней осей, сателлиты начинают вращаться, компенсируя расхождение угловых скоростей.
Ключевым элементом безопасности и проходимости является механизм блокировки. Он представляет собой муфту с зубчатым венцом, которая при подаче воздуха перемещается по шлицам и надежно соединяет водило с корпусом дифференциала. Включение блокировки возможно только при полной остановке автомобиля или на очень низких скоростях, чтобы избежать повреждения зубьев муфты. Конструкция включает возвратную пружину, которая возвращает муфту в исходное положение при сбросе давления из пневмоцилиндра.
Смазка узлов осуществляется путем разбрызгивания трансмиссионного масла. Уровень масла контролируется через специальное контрольно-заливное отверстие. Недостаток смазки может привести к перегреву подшипников и ускоренному износу зубчатых зацеплений. Корпус редуктора выполнен из чугуна, что обеспечивает необходимую жесткость и гашение вибраций при работе двигателя на высоких оборотах.
Кинематическая схема передачи усилия
Крутящий момент, создаваемый двигателем, передается через трансмиссию и раздаточную коробку (или напрямую, в зависимости от версии) на фланец входного вала редуктора среднего моста. Входной вал вращает коническую пару главной передачи, если она выделена в отдельный узел, или напрямую механизм дифференциала. В конструкции КАМАЗ 6520 входной вал часто объединен с механизмом переключения передач или соединен карданным валом с раздаточной коробкой.
Далее вращение поступает на солнечную шестерню планетарного механизма. Водило, содержащее сателлиты, передает момент на вал привода заднего моста. При свободном дифференцировании момент распределяется в соотношении примерно 1:2 в пользу задней оси, что соответствует распределению весовой нагрузки. Блокировка дифференциала исключает проскальзывание колес одной из осей, превращая его в жесткую муфту.
| Компонент | Описание | Функция |
|---|---|---|
| Корпус редуктора | Металлический корпус, защищающий внутренние механизмы | Обеспечивает защиту и поддержку всех компонентов редуктора |
| Шестерни | Зубчатые колеса, передающие вращение | Передают крутящий момент от двигателя на колеса |
| Вал редуктора | Вал, соединяющий шестерни и привод | Передает вращение от шестерен к колесам |
| Подшипники | Элементы, уменьшающие трение | Обеспечивают плавное вращение валов и шестерен |
| Уплотнения | Герметичные элементы, предотвращающие утечку масла | Защищают внутренние механизмы от загрязнений и утечек масла |
Интересные факты
Вот несколько интересных фактов о редукторе среднего моста КАМАЗ 6520:
Конструкция редуктора: Редуктор среднего моста КАМАЗ 6520 имеет планетарную передачу, что позволяет значительно уменьшить размеры и вес конструкции при сохранении высокой прочности. Это делает его более эффективным для работы в тяжелых условиях, характерных для грузовых автомобилей.
Передаточное отношение: Редуктор среднего моста КАМАЗ 6520 имеет различные варианты передаточных отношений, что позволяет адаптировать автомобиль под разные условия эксплуатации. Это особенно важно для грузовиков, которые могут использоваться как на асфальтированных дорогах, так и на бездорожье.
Устойчивость к нагрузкам: Редуктор спроектирован с учетом высоких нагрузок, которые возникают при работе автомобиля. Он оснащен специальными подшипниками и материалами, которые обеспечивают долговечность и надежность работы даже при экстремальных условиях эксплуатации, что критично для коммерческого транспорта.
Детальная схема узлов и компонентов редуктора
Разборка агрегата требует четкого понимания расположения всех компонентов. Корпус редуктора служит основой для установки всех узлов. Входной вал поддерживается двумя роликовыми подшипниками, размещенными в расточках картера. Между внутренними кольцами подшипников находится распорная втулка, обеспечивающая предварительный натяг. Регулировка подшипников входного вала осуществляется с помощью регулировочных прокладок, устанавливаемых под фланцем крышки.
Механизм блокировки включает пневмокамеру, толкатель, вилку включения и подвижную муфту. Воздух подается через трубопроводы, герметичность которых критически важна. Уплотнение подвижных соединений достигается с помощью манжет и резинок. Со временем эти элементы теряют эластичность, что может привести к утечкам и невозможности активации блокировки.
Выходные фланцы соединяются с карданными валами, ведущими к мостам. Шлицевые соединения фланцев должны быть в идеальном состоянии, так как люфты могут вызвать ударные нагрузки на всю трансмиссию. Крепление фланцев осуществляется с помощью высокопрочных болтов, которые необходимо затягивать с определенным моментом и фиксировать стопорными шайбами или гайками.
Система уплотнений и смазки
Для предотвращения утечек масла и загрязнения используются манжеты. На входном валу установлена манжета с пыльником, предназначенная для работы в сложных условиях. Выходные фланцы также оснащены уплотнителями. Замена манжет должна проводиться при каждом разборе узла, так как повторное использование старых уплотнителей недопустимо. Поверхность вала под манжетой должна быть ровной, без задиров и коррозии.
Система вентиляции картера включает сапун. Забитый сапун может привести к повышению давления внутри корпуса при нагреве масла, что выталкивает смазку через сальники. Регулярная проверка чистоты сапуна является частью технического обслуживания. Масляные каналы внутри корпуса должны очищаться от продуктов износа и металлической стружки.
| Компонент | Материал/Тип | Функция |
|---|---|---|
| Солнечная шестерня | Легированная сталь | Передача момента на передний мост |
| Водило | Сталь | Несущий элемент сателлитов, связь с задним мостом |
| Муфта блокировки | Сталь (зубчатый венец) | Жесткое соединение водила и корпуса |
Технология разборки и регулировки зазоров

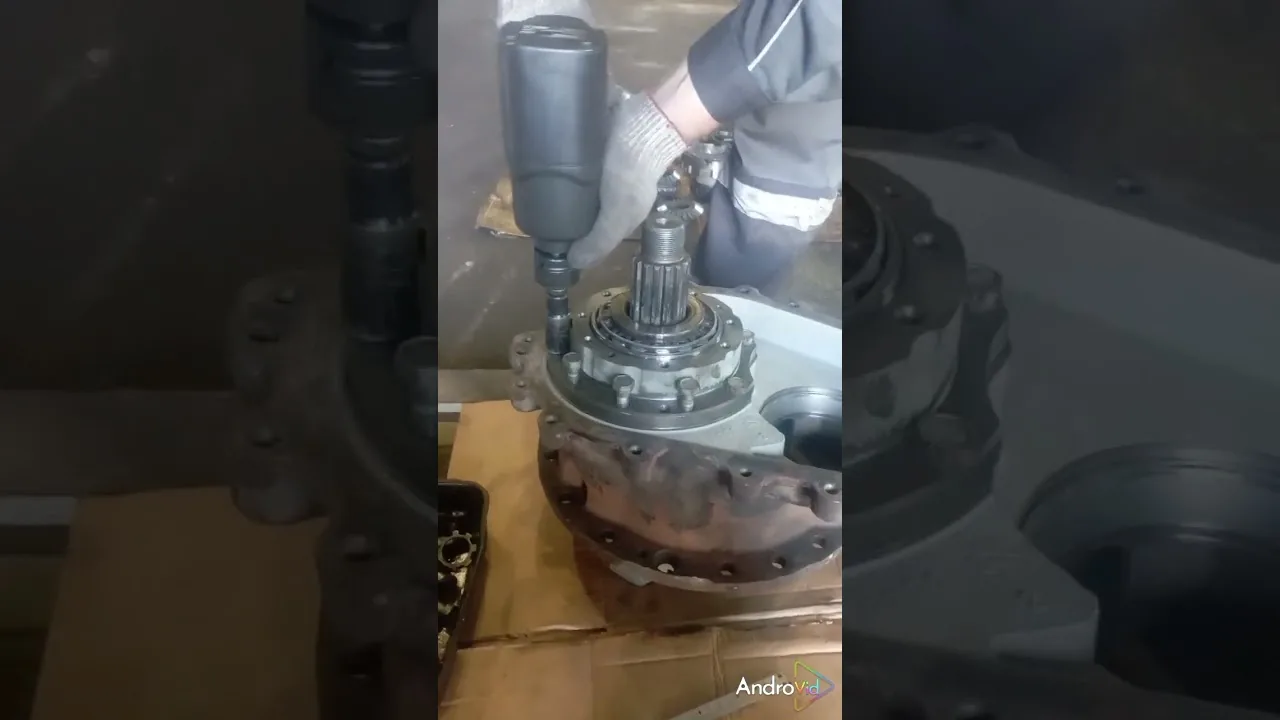

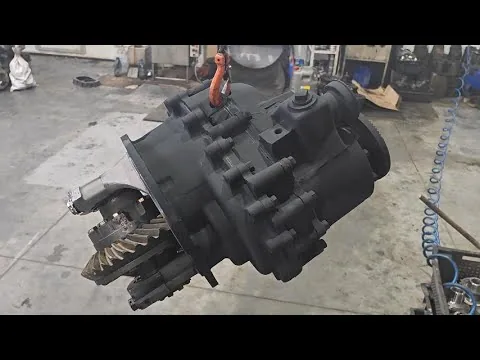

Ремонт начинается с демонтажа агрегата с рамы автомобиля. Прежде чем снимать его, необходимо слить масло и отсоединить карданные валы. Разборка проводится на чистом рабочем столе. Обычно первым этапом является снятие крышек подшипников и извлечение валов. Важно запомнить расположение регулировочных прокладок и шайб, так как их толщина влияет на корректную работу узла после сборки.
Дефектовка деталей выполняется с использованием измерительных инструментов. Шестерни проверяются на наличие сколов, выкрашивания металла и износа зубьев. Подшипники не должны иметь люфтов или шероховатостей при вращении. Замена комплекта шестерен дифференциала осуществляется только парами, так как они подбираются по пятну контакта и уровню шумности на заводе-изготовителе.
Сборка производится в обратном порядке, однако ключевым моментом является регулировка. Осевое перемещение валов должно находиться в допустимых пределах. Для входного вала этот параметр определяется толщиной пакета прокладок. Чрезмерный зазор может привести к стукам, а перетяжка — к перегреву и задиру подшипников.
Регулировка механизма блокировки
Пневматическая система требует особого внимания. Длина хода штока пневмокамеры должна быть достаточной для полного зацепления зубьев муфты. Если ход окажется недостаточным, включение блокировки может затрудняться или не произойти вовсе. Регулировку можно выполнить с помощью гайки на штоке или подбора прокладок под фланцем пневмокамеры, в зависимости от конструкции.
Для проверки герметичности системы необходимо подать сжатый воздух. При активации блокировки не должно быть слышно свиста. Утечки в системе привода блокировки могут сделать эксплуатацию автомобиля в сложных условиях небезопасной, так как это затрудняет принудительное распределение момента.
⚠️ Важно: Перед разборкой убедитесь, что автомобиль стоит на ровной поверхности с заблокированными колесами. Самопроизвольное движение транспортного средства может привести к травмам.
Типичные неисправности и методы их устранения
В процессе эксплуатации часто возникают проблемы, связанные с неправильным режимом смазки и динамическими перегрузками. Гул, усиливающийся при движении под нагрузкой, может указывать на износ подшипников или проблемы с зацеплением шестерен. Стук при переключении передач или старте с места зачастую свидетельствует о износе шлицевых соединений или повреждении зубьев сателлитов.
Если блокировка не включается, это может быть связано с неисправностью пневмоклапана, утечкой воздуха в системе или заеданием муфты из-за загрязнений. Если блокировка активируется, но не отключается после отпускания кнопки, возможно, шток пневмокамеры застрял или сломалась возвратная пружина. В этом случае движение с отключенным приводом переднего моста невозможно без разборки узла.
Течи масла через сальники — распространенная проблема. Кроме износа манжет, причиной может быть засорение сапуна или износ рабочей поверхности вала. Установка нового сальника на изношенный вал не даст желаемого результата; потребуется восстановление поверхности или замена вала.
- Игнорирование замены масла — приводит к накоплению металлической стружки, которая действует как абразив, быстро разрушая подшипники и зубья шестерен.
- Резкое включение блокировки во время движения — создает ударные нагрузки, способные сломать зубья муфты блокировки или даже валы дифференциала.
- Использование неоригинальных прокладок — нарушает расчетные размеры, приводит к перекосу валов и быстрому выходу из строя уплотнений.
- Недостаточная затяжка болтов крепления фланцев — вызывает биение карданного вала, что может разрушить подшипники входного вала редуктора.
Сравнительный анализ и параметры обслуживания
Для успешного ремонта важно правильно выбирать материалы. Масла должны соответствовать стандартам API GL-5 и иметь вязкость, рекомендованную производителем в зависимости от климатических условий. Если в конструкции есть желтые металлы, использование масел с противозадирными добавками должно соответствовать инструкции. В современных редукторах КАМАЗ в основном применяются синхронизированные материалы.
Моменты затяжки резьбовых соединений — важный параметр. Недостаточно затянутый болт крышки подшипника может привести к утечке и нарушению регулировки. Слишком сильная затяжка может деформировать корпус или повредить резьбу. Обязательно используйте динамометрический ключ.
| Параметр | Нормативное значение | Метод проверки |
|---|---|---|
| Момент затяжки болтов крышки | 18-23 кгс·м (приблизительно) | Динамометрический ключ |
| Уровень масла | До нижней кромки отверстия | Визуально на ровной поверхности |
| Давление в системе блокировки | 0.2 - 0.3 МПа (минимум) | Манометр |
⚠️ Важно: При сборке редуктора строго запрещается использовать герметики, не предназначенные для контакта с трансмиссионным маслом, так как они могут растворяться и загрязнять систему смазки.
Финальная проверка и ввод в эксплуатацию
После установки восстановленного редуктора на автомобиль важно провести тщательную проверку. В первую очередь необходимо оценить работу пневматической системы: блокировка должна активироваться и деактивироваться с отчетливым щелчком, без задержек. Затем запускается двигатель, и следует внимательно прослушать работу трансмиссии на холостом ходу. При этом не должно быть посторонних шумов.
Первый выезд должен быть тестовым, без полной нагрузки. Рекомендуется проехать несколько километров, обращая внимание на отсутствие вибраций и перегрева узлов. Температура корпуса редуктора не должна превышать 80-90 градусов Цельсия. Слишком высокая температура может указывать на перетяжку подшипников или недостаточный уровень масла.
Соблюдение всех технологических норм при ремонте редуктора среднего моста КАМАЗ 6520 продлевает срок службы узла до следующего капитального ремонта. Качественная диагностика и профессиональный ремонт гарантируют надежность автомобиля в любых условиях эксплуатации.
Материалы и технологии изготовления компонентов редуктора
Редуктор среднего моста КАМАЗ 6520 состоит из множества компонентов, каждый из которых изготавливается из материалов, обеспечивающих необходимую прочность, долговечность и устойчивость к нагрузкам. Основные материалы, используемые для изготовления компонентов редуктора, включают сталь, чугун и специальные сплавы, которые обладают высокими механическими свойствами.
Корпус редуктора, как правило, изготавливается из серого чугуна или стали. Чугунные корпуса обладают хорошей прочностью на сжатие и устойчивостью к износу, что делает их идеальными для работы в условиях высоких нагрузок. Стальные корпуса, в свою очередь, могут быть использованы для повышения прочности и снижения веса конструкции. Важно отметить, что выбор материала для корпуса зависит от конкретных условий эксплуатации и требований к редуктору.
Шестерни редуктора изготавливаются из легированных сталей, которые подвергаются термообработке для повышения их твердости и износостойкости. Процесс закалки и отпуска позволяет достичь оптимального соотношения между прочностью и вязкостью, что критично для деталей, работающих в условиях постоянного трения и нагрузки. Для повышения долговечности шестерен также может применяться цементация, что позволяет создать твердую поверхность при сохранении пластичности внутренней структуры.
Подшипники, используемые в редукторе, изготавливаются из высококачественной стали, обладающей хорошими антифрикционными свойствами. Важно, чтобы подшипники имели низкий коэффициент трения и высокую устойчивость к нагрузкам, что обеспечивает надежную работу редуктора на протяжении длительного времени. В некоторых случаях применяются подшипники с шариковыми или роликовыми элементами, что позволяет улучшить распределение нагрузки и снизить износ.
Для обеспечения герметичности редуктора используются уплотнительные элементы, которые изготавливаются из резины или синтетических материалов. Эти материалы должны быть устойчивыми к воздействию масел и температурным колебаниям, чтобы предотвратить утечки смазки и загрязнение внутренних компонентов редуктора.
Технологии изготовления компонентов редуктора включают в себя такие процессы, как литье, механическая обработка, термообработка и сборка. Литье позволяет получать детали сложной формы с минимальными затратами, в то время как механическая обработка обеспечивает необходимую точность размеров и шероховатости поверхностей. Термообработка, как уже упоминалось, играет ключевую роль в повышении прочности и износостойкости деталей. Сборка редуктора требует высокой квалификации специалистов, так как необходимо обеспечить точность установки всех компонентов и их правильное взаимодействие.
Таким образом, выбор материалов и технологий изготовления компонентов редуктора среднего моста КАМАЗ 6520 является важным аспектом, который напрямую влияет на его эксплуатационные характеристики и долговечность. Правильное сочетание материалов и технологий позволяет создать надежный и эффективный редуктор, способный выдерживать значительные нагрузки и обеспечивать стабильную работу автомобиля в различных условиях.
Проверка и диагностика состояния редуктора
Проверка и диагностика состояния редуктора среднего моста КАМАЗ 6520 являются важными этапами в обслуживании и эксплуатации автомобиля. Регулярная диагностика позволяет выявить потенциальные проблемы на ранних стадиях, что способствует предотвращению серьезных поломок и увеличивает срок службы редуктора.
Для начала диагностики необходимо провести визуальный осмотр редуктора. Важно обратить внимание на наличие утечек масла, трещин и других повреждений корпуса. Утечки масла могут указывать на износ уплотнителей или повреждение корпуса, что требует немедленного внимания.
Следующим шагом является проверка уровня масла в редукторе. Уровень масла должен находиться в пределах, указанных в технической документации. Низкий уровень масла может привести к недостаточной смазке зубчатых передач, что, в свою очередь, может вызвать их преждевременный износ или поломку. Если уровень масла ниже нормы, необходимо долить масло соответствующей марки и типа.
Также следует обратить внимание на состояние масла. При сливе масла из редуктора необходимо проверить его цвет и наличие металлических частиц. Нормальное масло должно быть чистым и прозрачным. Появление металлических частиц может свидетельствовать о механическом износе деталей редуктора, что требует более детального обследования.
Для более глубокой диагностики состояния редуктора можно использовать специальные инструменты, такие как виброметры и ультразвуковые толщиномеры. Виброметр позволяет оценить уровень вибрации редуктора, что может указывать на наличие дисбаланса или износа подшипников. Ультразвуковой толщинометр помогает определить степень износа зубчатых передач и других критически важных элементов редуктора.
Кроме того, важно проводить проверку зазоров в зубчатых передачах. Неправильные зазоры могут привести к повышенному износу и шуму в редукторе. Для этого необходимо использовать специальные инструменты, такие как щупы, и следовать рекомендациям производителя по допустимым значениям зазоров.
Не менее важным аспектом является проверка состояния подшипников. Износ подшипников может привести к увеличению люфта и, как следствие, к повреждению зубчатых передач. Для проверки состояния подшипников необходимо осмотреть их на наличие трещин, коррозии и других повреждений, а также проверить их вращение на наличие заеданий.
В заключение, регулярная проверка и диагностика состояния редуктора среднего моста КАМАЗ 6520 являются ключевыми факторами для обеспечения надежной работы автомобиля. Своевременное выявление и устранение проблем помогут избежать серьезных поломок и продлить срок службы редуктора.
Рекомендации по эксплуатации и обслуживанию редуктора
Редуктор среднего моста КАМАЗ 6520 является важным элементом трансмиссии, обеспечивающим передачу крутящего момента от двигателя к колесам. Для обеспечения его надежной работы и долговечности необходимо соблюдать определенные рекомендации по эксплуатации и обслуживанию.
Во-первых, регулярная проверка уровня масла в редукторе является обязательной процедурой. Масло должно быть чистым и соответствовать спецификациям производителя. Низкий уровень масла может привести к перегреву и износу деталей, что в свою очередь может вызвать серьезные поломки.
Во-вторых, необходимо следить за состоянием уплотнителей и сальников. Они предотвращают утечку масла и попадание загрязнений внутрь редуктора. При обнаружении признаков износа или повреждения уплотнителей следует немедленно произвести их замену.
В-третьих, рекомендуется периодически проверять крепление редуктора и его компонентов. Все болты и гайки должны быть затянуты в соответствии с установленными нормами. Ослабленные крепления могут привести к вибрациям и дополнительному износу деталей.
Также стоит обратить внимание на шумы и вибрации, возникающие при работе редуктора. Если появляются необычные звуки или вибрации, это может свидетельствовать о наличии неисправностей, таких как износ подшипников или зубьев шестерен. В таких случаях следует провести диагностику и, при необходимости, ремонт.
Не менее важным аспектом является соблюдение графика технического обслуживания. Регулярные плановые проверки и замена масла, а также осмотр всех компонентов редуктора помогут предотвратить серьезные поломки и продлить срок службы агрегата.
Наконец, стоит помнить о том, что эксплуатация автомобиля в условиях, отличающихся от рекомендованных производителем, может негативно сказаться на работе редуктора. Например, частые поездки по плохим дорогам или перегрузка автомобиля могут привести к повышенному износу и сокращению срока службы редуктора. Поэтому важно соблюдать рекомендации по эксплуатации, указанные в руководстве пользователя.
