Почему нет тока на прикуриватель КАМАЗ и как починить цепь

В данной статье мы подробно рассмотрим процесс диагностики и ремонта цепи прикуривателя на грузовиках КАМАЗ, что является важной задачей для обеспечения надежной работы электрооборудования автомобиля. Отсутствие тока на прикуривателе может стать причиной множества неудобств, включая невозможность зарядки мобильных устройств или подключения дополнителього оборудования. Мы предоставим пошаговую инструкцию по проверке предохранителей, реле и массы, а также расскажем о том, как устранить окисление контактов, что поможет вам быстро и эффективно восстановить работоспособность прикуривателя.

Первичная диагностика и проверка питающих элементов

Начать диагностику следует с проверки состояния защитных элементов, так как именно они первыми сталкиваются с токовыми перегрузками.

В грузовых автомобилях марки КАМАЗ цепь прикуривателя защищена отдельным предохранителем, который находится в монтажном блоке в кабине.

Чтобы получить доступ к блоку, откройте крышку, которая обычно располагается слева от рулевой колонки или под приборной панелью, в зависимости от модели автомобиля.

Важно провести визуальный осмотр плавкой вставки на наличие разрывов нити или потемнения корпуса. Однако не стоит полагаться только на внешний осмотр, так как микротрещины могут быть незаметны.

Наилучший способ проверки — использование мультиметра в режиме прозвонки или контрольной лампы, что обеспечит уверенность в исправности элемента.

Расположение предохранителей и реле

На автомобилях КАМАЗ с бортовыми системами Bosch или Siemens расположение предохранителей может отличаться от привычного.

Для получения точной информации обратитесь к схеме на внутренней стороне крышки монтажного блока и найдите обозначение, относящееся к прикуривателю или дополнительным розеткам.

Часто за питание этой цепи отвечает реле, которое может выйти из строя или заедать, что приводит к прерыванию подачи напряжения на гнездо.

Если предохранитель исправен, но ток отсутствует, замените подозрительное реле на исправное, например, взятое от цепи звукового сигнала или фар для проверки.

В некоторых версиях КАМАЗа, особенно в евро-кабинах, питание прикуривателя может быть подключено через замок зажигания, чтобы предотвратить разряд аккумуляторов во время стоянки.

Это означает, что напряжение появляется только при включенной массе и повернутом ключе в положение «зажигание включено».

Проверка должна проводиться именно в таком режиме работы бортовой сети.

Элемент цепи	Типичный номинал/Маркировка	Метод проверки
Предохранитель	10А - 15А (F1-F30)	Прозвонка мультиметром
Реле питания	4 контакта (30, 85, 86, 87)	Замена на аналогичное
Плавкая вставка	30А (в цепи генератора)	Визуальный осмотр и замер

Интересные факты

Вот несколько интересных фактов о ремонте цепи прикуривателя на КАМАЗ:

1. Сложность диагностики: Обрыв цепи прикуривателя может быть вызван не только повреждением проводов, но и неисправностью предохранителей или реле. Для точной диагностики механики часто используют мультиметр, чтобы проверить целостность цепи и напряжение на различных участках.

2. Устойчивость к нагрузкам: Прикуриватель на КАМАЗе часто используется не только для запуска двигателя, но и для подключения различных аксессуаров, таких как компрессоры или обогреватели. Это создает дополнительную нагрузку на цепь, что может привести к перегреву и обрывам проводов, особенно если используются неоригинальные или низкокачественные элементы.

3. Замена элементов: При ремонте цепи прикуривателя важно использовать оригинальные запчасти или качественные аналоги. Некачественные компоненты могут привести к повторным поломкам и даже к короткому замыканию, что может повредить другие электрические системы автомобиля.

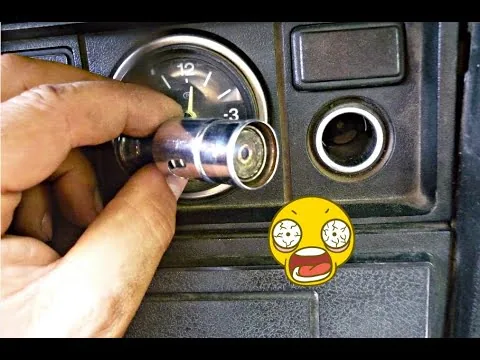

Дефектовка гнезда прикуривателя и контактной группы

Если защитные элементы работают исправно и напряжение достигает колодки подключения, проблема, скорее всего, в узле потребления.

Гнездо прикуривателя на КАМАЗе подвергается постоянным вибрациям и изменениям температуры, что может ослабить контакты и привести к образованию окислов.

Одной из распространенных причин отсутствия тока является центральный контакт, который со временем может опуститься и перестать соприкасаться с штырем вилки зарядного устройства.

Чтобы решить эту проблему, аккуратно приподнимите центральный пятачок с помощью отвертки или тонкого инструмента, предварительно отключив питание.

Также проверьте боковые лепестки контакта, отвечающие за массу, так как их деформация может нарушить электрическую цепь.

Окисление и механические повреждения

В зимний период эксплуатации грузовиков в гнездо часто проникают влага и химические реагенты, что приводит к коррозии контактов.

Появление зеленоватого или белого налета на медных элементах создает высокое переходное сопротивление. Это может привести к тому, что ток не проходит вовсе или его сила оказывается недостаточной для нормальной работы устройства.

Очистку контактов рекомендуется проводить с помощью специализированного спрея для очистки или технического спирта, избегая агрессивных кислот.

Механические повреждения, такие как трещины в пластиковом корпусе или оплавление внутренних компонентов из-за перегрузки, требуют полной замены узла.

Если прикуриватель нагревается во время работы, это явный признак плохого контакта в цепи, который необходимо устранить незамедлительно.

Проводка, подключенная к гнезду, также требует внимания: изоляция может износиться о металлический каркас кабины, что может привести к короткому замыканию.

Место входа провода в корпус прикуривателя — критическая зона, где чаще всего происходит излом проводников.

Проверьте целостность изоляции по всей видимой длине жгута.

⚠️ Важно: При работе с электрическими компонентами вблизи пластиковых частей салона будьте осторожны, чтобы искра от короткого замыкания не повредила обшивку.

Анализ проводки и проверка массы

Отсутствие массы — это распространенная проблема в электрических системах грузовых автомобилей КАМАЗ.

Минусовой провод от прикуривателя обычно крепится болтом к металлическому каркасу кабины или панели приборов.

Со временем место крепления может окисляться, ржаветь или ослабевать из-за вибрации, что приводит к потере электрического контакта.

Для диагностики нужно определить место крепления массы, открутить крепежный элемент и очистить контакт до чистого металла.

Иногда заводская масса организована неудачно, и в таких случаях стоит рассмотреть возможность прокладки дополнительного провода сечением не менее 1.5 мм² прямо на раму или кузов.

Поиск обрыва в жгуте проводов

Если масса и плюс в норме, но напряжение на входе в гнездо отсутствует, это указывает на обрыв провода между монтажным блоком и прикуривателем.

В грузовиках жгуты часто проходят через технологические отверстия в металлических частях, где острые края могут повредить изоляцию и жилы.

Для диагностики используйте мультиметр в режиме прозвонки: один щуп подключите к выходу предохранителя, а другой — к центральному контакту гнезда.

Если обрыв есть, прибор покажет бесконечное сопротивление. В этом случае необходимо осторожно проверять проводку, сгибая её в местах выхода из разъемов.

Рекомендуется восстанавливать проводку методом пайки с последующей изоляцией термоусадочной трубкой, так как скрутки в условиях вибрации КАМАЗа имеют короткий срок службы.

Также обратите внимание на состояние разъемных соединений (фишек) вдоль пути провода.

Внутри фишки контакты могут окислиться или разойтись, особенно если разъем ранее открывался.

Обработка контактов спреем WD-40 Specialist для электрики поможет восстановить их проводимость.

Типичные ошибки при ремонте и их последствия

При самостоятельном ремонте автомобилей водители часто совершают ошибки, которые могут повредить дорогостоящие компоненты.

Знание этих ошибок поможет избежать повторных поломок и продлить срок службы электрической системы.

1. Использование «жучков» вместо предохранителей — установка проволоки или фольги вместо предохранителя может привести к тому, что при коротком замыкании сгорит проводка или прикуриватель, так как защита не срабатывает.
2. Игнорирование очистки массы — попытки найти неисправность в плюсовом проводе, когда проблема заключается в окисленном контакте массы на кузове, приводят к напрасной трате времени и замене исправных деталей.
3. Использование неподходящих материалов — применение низкокачественной изоленты, которая может сползать при нагреве, или скотча для фиксации проводов может вызвать замыкания и нарушение изоляции.
4. Неправильный выбор сечения провода — замена штатного провода на более тонкий при установке дополнительных мощных потребителей может привести к перегреву и оплавлению новой проводки.

Важно помнить, что электрическая система КАМАЗа спроектирована для определенных нагрузок, и любое вмешательство должно учитывать технические требования.

Если после замены предохранителя он снова перегорает через несколько секунд, это указывает на наличие короткого замыкания в цепи. Необходимо искать именно его, а не устанавливать более мощный предохранитель.

Завершение работ и проверка функциональности

После завершения всех ремонтных работ необходимо собрать узел в обратном порядке и провести финальное тестирование.

Включите зажигание и подключите мультиметр к гнезду прикуривателя, установив его в режим измерения постоянного напряжения.

Показания должны находиться в пределах 24 вольт для автомобилей КАМАЗ с бортовой сетью 24В или около 12 вольт для некоторых модификаций с сетью 12В. Значение не должно опускаться ниже 22 вольт под нагрузкой.

Проверьте функционирование устройства не только на холостом ходу, но и при работающем двигателе, чтобы исключить влияние генератора и реле-регулятора.

Убедитесь, что гнездо надежно закреплено и не имеет люфта, так как это может привести к потере контакта.

Если напряжение присутствует, но значительно падает при подключении нагрузки (например, до 18-20 вольт), это может свидетельствовать о плохом контакте в одном из соединений или недостаточном сечении провода.

В таком случае следует повторно проверить все соединения, выполненные в процессе ремонта.

Качественно проведенный ремонт обеспечит надежную работу навигационных и коммуникационных устройств в любых поездках.

Симптом	Вероятная причина	Решение
Нет напряжения	Сгорел предохранитель	Замена предохранителя
Напряжение есть, прибор не работает	Окисление контактов	Чистка контактов спреем
Прикуриватель греется	Плохой контакт массы	Зачистка и подтяжка массы

Ремонт цепи прикуривателя на КАМАЗе — задача, с которой может справиться любой водитель, обладающий минимальным набором инструментов и базовыми знаниями в области электротехники.

Главное — последовательно исключать возможные причины неисправности, начиная с предохранителей и заканчивая массой, и уделять внимание качеству соединений.

Своевременное устранение мелких неисправностей в электрической системе помогает избежать более серьезных поломок и обеспечивает комфорт и безопасность во время поездок.

Инструменты и материалы для ремонта

Для успешного ремонта цепи прикуривателя на КАМАЗе необходимо подготовить определенные инструменты и материалы. Правильный выбор инструментов и их наличие значительно упростят процесс диагностики и ремонта, а также повысят качество выполненной работы.

Инструменты:

• Мультиметр: Этот прибор необходим для проверки целостности цепи, измерения напряжения и определения наличия короткого замыкания. Мультиметр поможет быстро выявить обрыв в проводке или неисправность в прикуривателе.
• Набор отверток: Для разборки и сборки элементов системы потребуется набор отверток различных размеров. Лучше всего иметь как плоские, так и крестовые отвертки.
• Плоскогубцы: Они пригодятся для работы с проводами, а также для снятия и установки клемм. Плоскогубцы помогут обеспечить надежное соединение проводов.
• Кусачки: Используются для обрезки проводов и удаления поврежденных участков. Кусачки должны быть острыми, чтобы обеспечить чистый срез.
• Изолента: Этот материал необходим для изоляции соединений после ремонта. Изолента защитит проводку от короткого замыкания и внешних воздействий.
• Клеммы и соединители: В случае повреждения проводов может потребоваться замена клемм или использование новых соединителей для восстановления целостности цепи.
• Паяльник: Если необходимо выполнить пайку проводов, то паяльник станет незаменимым инструментом. Он позволит надежно соединить провода и обеспечить долговечность ремонта.
• Нож для снятия изоляции: Этот инструмент поможет аккуратно удалить изоляцию с проводов, не повредив их.

Материалы:

• Провод: В случае обрыва может потребоваться замена поврежденного участка провода. Используйте провод, соответствующий сечению оригинального, чтобы избежать перегрева и других проблем.
• Клеммы: Если старые клеммы повреждены, их следует заменить на новые, чтобы обеспечить надежное соединение.
• Термоусадочные трубки: Эти трубки помогут защитить места соединений от влаги и механических повреждений. Они обеспечивают дополнительную изоляцию и предотвращают короткие замыкания.

Подготовив все необходимые инструменты и материалы, вы сможете эффективно провести диагностику и ремонт цепи прикуривателя на КАМАЗе, минимизируя время простоя и обеспечивая надежную работу системы.

Необходимое оборудование и расходные материалы

Для успешного ремонта цепи прикуривателя на КАМАЗе необходимо подготовить определенное оборудование и расходные материалы. Это поможет не только ускорить процесс, но и повысить его качество.

1. Инструменты:

• Мультиметр: Этот прибор необходим для проверки целостности цепи и определения местоположения обрыва. С его помощью можно измерить напряжение и сопротивление в различных участках цепи.
• Отвертки: Набор отверток различных размеров и типов (плоские и крестовые) поможет вам разобрать элементы, которые могут мешать доступу к цепи прикуривателя.
• Плоскогубцы: Используются для снятия и установки клемм, а также для работы с проводами.
• Ножницы по металлу или бокорезы: Эти инструменты пригодятся для обрезки поврежденных проводов и подготовки новых соединений.
• Ключи: Набор гаечных ключей может понадобиться для демонтажа креплений и других элементов, которые могут препятствовать доступу к цепи.

2. Расходные материалы:

• Провода: В зависимости от состояния цепи, может потребоваться замена отдельных участков проводов. Рекомендуется использовать провода с соответствующим сечением и изоляцией, чтобы избежать перегрева и короткого замыкания.
• Клеммы: Если клеммы повреждены или окислены, их следует заменить новыми. Это обеспечит надежный контакт и предотвратит возможные проблемы в будущем.
• Изолента: Необходима для изоляции соединений и защиты от влаги. Используйте качественную изоленту, чтобы избежать ее быстрого разрушения.
• Крепежные элементы: В процессе ремонта могут понадобиться новые винты, гайки и шайбы для надежной фиксации всех компонентов.

3. Дополнительные материалы:

• Контактная смазка: Рекомендуется использовать для обработки клемм и соединений, чтобы предотвратить окисление и улучшить проводимость.
• Очиститель контактов: Позволяет удалить загрязнения и окислы с клемм и соединений, что также способствует улучшению электрического контакта.

Подготовив все необходимое оборудование и материалы, вы сможете эффективно и качественно выполнить ремонт цепи прикуривателя на КАМАЗе, минимизируя риск возникновения повторных неисправностей.

Порядок замены поврежденных элементов

Замена поврежденных элементов цепи прикуривателя на КАМАЗе – это важный процесс, который требует внимательности и аккуратности. Прежде чем приступить к замене, необходимо провести диагностику и определить, какие именно элементы требуют замены. В большинстве случаев обрыв цепи может быть вызван перегрузкой, коррозией или механическими повреждениями.

Первым шагом в процессе замены является отключение аккумулятора. Это необходимо для предотвращения короткого замыкания и обеспечения безопасности во время работы. После отключения аккумулятора следует осмотреть всю цепь прикуривателя, начиная от предохранителя и заканчивая разъемами и проводами.

Если вы обнаружили поврежденный предохранитель, его необходимо заменить на новый с аналогичными характеристиками. Для этого аккуратно извлеките старый предохранитель из гнезда и установите новый. Убедитесь, что он надежно зафиксирован.

Далее следует проверить состояние проводов. Если вы заметили трещины, обнаженные участки или другие повреждения, необходимо заменить поврежденные участки. Для этого можно использовать специальные соединительные элементы, такие как клеммы или изоленты. Важно обеспечить надежный контакт и защиту от влаги.

Если обрыв цепи произошел в разъеме, его также следует заменить. Для этого аккуратно отсоедините старый разъем, запомнив порядок подключения проводов. Установите новый разъем, следя за тем, чтобы все провода были подключены правильно. После этого проверьте, чтобы разъем был надежно зафиксирован.

После завершения всех замен необходимо провести тестирование цепи прикуривателя. Подключите аккумулятор и проверьте работу прикуривателя. Если он функционирует корректно, значит, все работы выполнены успешно. В противном случае необходимо повторно проверить все соединения и элементы цепи на наличие повреждений.

Важно помнить, что регулярная проверка состояния цепи прикуривателя поможет избежать неожиданных поломок и продлить срок службы автомобиля. Рекомендуется проводить профилактические осмотры не реже одного раза в год, особенно перед длительными поездками.

Этапы замены проводов и разъемов

Замена проводов и разъемов в цепи прикуривателя на КАМАЗе — это важный процесс, который требует внимательности и аккуратности. В случае обрыва или повреждения проводов необходимо следовать определенным этапам, чтобы обеспечить надежную работу системы. Рассмотрим подробнее каждый из них.

1. Подготовка к работе

Перед началом замены проводов и разъемов необходимо подготовить рабочее место. Убедитесь, что у вас есть все необходимые инструменты: мультиметр, отвертки, плоскогубцы, изолента, термоусадочные трубки, а также запасные провода и разъемы, соответствующие спецификациям вашего автомобиля. Также рекомендуется отключить аккумулятор, чтобы избежать короткого замыкания во время работы.

2. Диагностика и поиск обрыва

Первым шагом в процессе замены является диагностика цепи прикуривателя. Используя мультиметр, проверьте целостность проводов. Для этого установите мультиметр в режим проверки сопротивления и проверьте каждый провод на наличие обрыва. Если сопротивление равно бесконечности, значит, провод поврежден. Также проверьте разъемы на наличие коррозии и механических повреждений.

3. Снятие поврежденных проводов и разъемов

После того как вы определили, какие провода или разъемы требуют замены, аккуратно снимите их. Если провода зафиксированы в разъемах, используйте плоскогубцы, чтобы освободить их. Будьте осторожны, чтобы не повредить соседние провода. Если разъемы сильно корродированы, их лучше заменить целиком.

4. Подготовка новых проводов и разъемов

Перед установкой новых проводов и разъемов убедитесь, что они соответствуют оригинальным спецификациям. Отрежьте провода нужной длины, оставив небольшой запас для удобства подключения. На концах проводов необходимо снять изоляцию на 1-2 см, чтобы обеспечить надежный контакт. Если вы используете разъемы, убедитесь, что они подходят по размеру и типу к вашему автомобилю.

5. Установка новых проводов и разъемов

Установите новые провода в разъемы, убедившись, что они надежно зафиксированы. Если вы используете термоусадочные трубки, наденьте их на соединения перед пайкой или обжатием проводов. После соединения проводов, используйте термоусадочные трубки или изоленту для защиты соединений от влаги и механических повреждений.

6. Проверка работоспособности

После завершения установки новых проводов и разъемов подключите аккумулятор и проверьте работоспособность прикуривателя. Убедитесь, что он функционирует должным образом, и проверьте, нет ли перегрева проводов или разъемов. Если все работает корректно, аккуратно уложите провода, чтобы избежать их повреждения в будущем.

7. Завершение работы

После успешной проверки работы системы, уберите инструменты и проверьте, чтобы все было на своих местах. Регулярно проверяйте состояние проводов и разъемов, чтобы избежать повторных поломок в будущем.

Профилактика и уход за цепью прикуривателя

Профилактика и уход за цепью прикуривателя на КАМАЗе являются важными аспектами, которые помогут избежать неожиданных поломок и продлить срок службы данного элемента. Цепь прикуривателя отвечает за подачу электричества к прикуривателю, который, в свою очередь, используется для зарядки мобильных устройств, работы электрооборудования и других нужд. Поэтому регулярная проверка и уход за этой цепью помогут обеспечить надежную работу всех систем.

Первым шагом в профилактике является регулярная визуальная проверка состояния проводов и соединений. Обратите внимание на наличие механических повреждений, таких как трещины, изломы или обнаженные участки проводов. Если вы заметили какие-либо дефекты, рекомендуется немедленно заменить поврежденные участки, чтобы избежать короткого замыкания или других электрических проблем.

Также стоит обратить внимание на качество соединений. Соединения должны быть надежными и не иметь коррозии. Коррозия может привести к плохому контакту, что, в свою очередь, может вызвать перегрев и обрыв цепи. Если вы обнаружили коррозию, очистите соединения с помощью специального средства для удаления ржавчины или мелкой наждачной бумаги, а затем обработайте их антикоррозийным составом.

Регулярная проверка предохранителей также является важной частью профилактики. Предохранители защищают цепь прикуривателя от перегрузок и коротких замыканий. Если предохранитель сгорел, это может указывать на наличие проблемы в цепи. Замените сгоревший предохранитель на новый, соответствующий по характеристикам, и проверьте, не возникла ли проблема снова. Если предохранитель сгорает повторно, необходимо провести более глубокую диагностику цепи.

Не забывайте о чистоте самого прикуривателя. Пыль и грязь могут накапливаться внутри разъема, что может привести к плохому контакту. Регулярно очищайте прикуриватель от загрязнений с помощью мягкой ткани и, при необходимости, изопропилового спирта. Это поможет поддерживать надежное соединение и предотвратить проблемы с подачей электричества.

Кроме того, стоит обратить внимание на использование прикуривателя. Избегайте перегрузки цепи, подключая слишком много устройств одновременно. Это может привести к перегреву и повреждению проводов. Если вам необходимо использовать несколько устройств, рассмотрите возможность установки дополнительного блока питания или распределителя.

В заключение, профилактика и уход за цепью прикуривателя на КАМАЗе требуют регулярного внимания и заботы. Визуальная проверка, уход за соединениями, предохранителями и самим прикуривателем помогут избежать серьезных поломок и обеспечат надежную работу всех электрических систем автомобиля.
