Куда идут провода от стартера и как подключить их на КАМАЗе

В данной статье мы подробно рассмотрим, куда идут провода от стартера на автомобилях КАМАЗ, а также предоставим схему подключения и распиновку тягового реле. Понимание этих аспектов является ключевым для правильной диагностики и устранения неисправностей, связанных с запуском двигателя. Мы также обсудим порядок замены контактов, что поможет вам избежать распространенных ошибок и продлить срок службы стартера. Эта информация будет полезна как опытным механикам, так и автолюбителям, стремящимся самостоятельно разобраться в электрической системе своего автомобиля.

Конструктивные особенности и типы стартеров КАМАЗ

Перед тем как перейти к конкретным точкам подключения, важно учитывать, что на грузовиках КАМАЗ, выпущенных в разные годы и оснащенных различными моделями двигателей (740.10, 740.30, 740.50, 740.70 и другими), могут устанавливаться стартеры разных типов. Наиболее распространенными являются стартеры серий СТ103 и СТ142, а также более современные версии с планетарным редуктором. Несмотря на конструктивные отличия, принцип подачи электричества остается схожим, хотя расположение клемм может варьироваться.

Корпус стартера обычно имеет один или два мощных вывода. В традиционной схеме безредукторного стартера на задней крышке или сбоку находятся два крупных болта. Один из них предназначен для подключения толстого силового кабеля, который идет от аккумуляторов через выключатель «массы». Второй болт, как правило, меньшего диаметра или расположенный отдельно, используется для соединения с дополнительным потребителем или является частью внутренней схемы подключения обмоток. В большинстве схем КАМАЗа силовой плюс поступает на один главный лепесток.

Тяговое реле, установленное на корпусе стартера, имеет свою группу контактов. Обычно это три вывода: два крупных медных болта и один или несколько мелких лепестков для управляющих проводов. Большие болты на реле предназначены для передачи высокого тока: на один из них поступает «плюс» от аккумулятора, а второй соединен с обмотками статора и якоря внутри стартера. Мелкие контакты служат для подачи управляющего напряжения с замка зажигания через реле включения стартера.

На некоторых модификациях, особенно оснащенных электрофакельным подогревом (ЭФХ), схема может содержать дополнительные ответвления. Тем не менее, основной принцип остается прежним: толстые провода предназначены для передачи тока запуска, а тонкие — для управления процессом. Их нельзя путать, так как тонкий провод управления не выдержит пускового тока в сотни ампер и быстро сгорит, расплавив изоляцию вокруг.

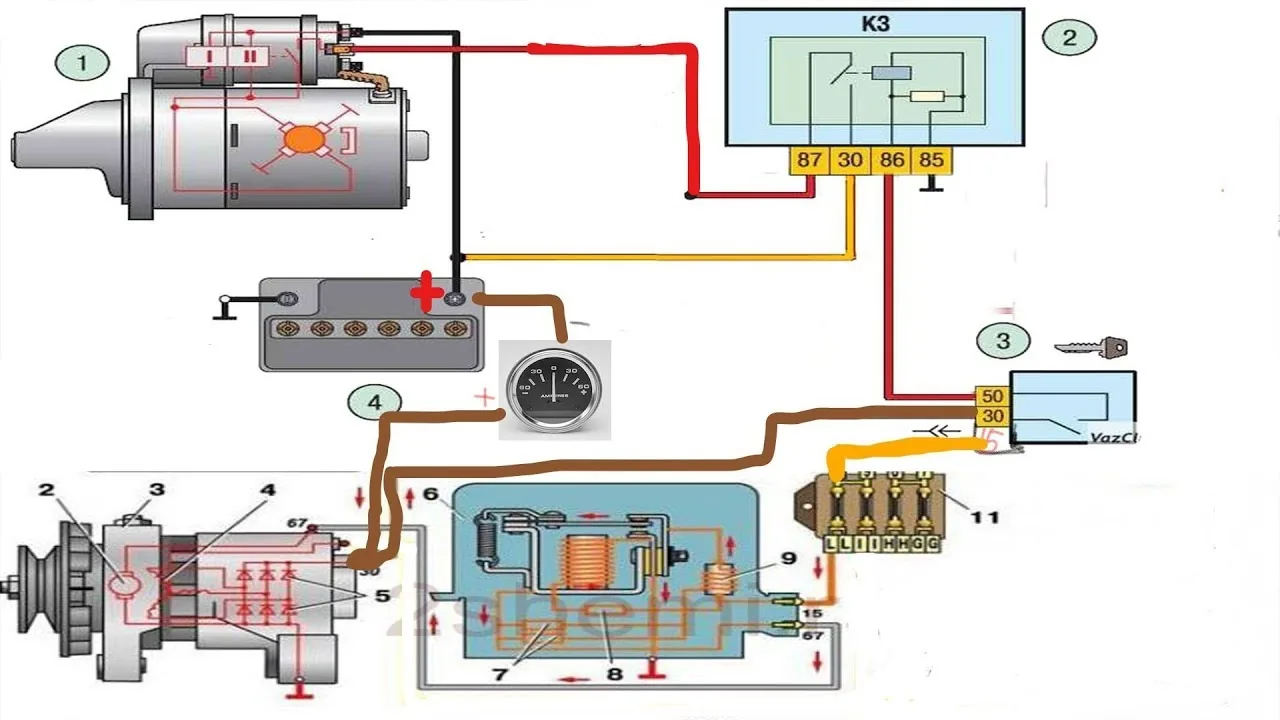

Схема подключения силовых и управляющих проводов

После того как мы разобрались с конструкцией, давайте подробнее рассмотрим, как располагаются провода. Силовая цепь грузовика КАМАЗ начинается с аккумуляторов. Напряжение бортовой сети составляет 24 вольта, поэтому батареи соединены последовательно. От положительной клеммы первой батареи толстый медный провод (обычно сечением 50 мм² и более) направляется к клемме выключателя «массы», установленному на раме или на кронштейне батарейного ящика.

Далее, от выключателя массы силовой провод проходит вдоль рамы к стартеру. Этот участок цепи является наиболее нагруженным. Провод подключается к нижнему контактному болту тягового реле (или к главному силовому болту корпуса, в зависимости от модели стартера). Здесь распределяется поток энергии: часть идет на замыкание контактной пары внутри реле, а другая может направляться к другим потребителям, если это предусмотрено схемой автомобиля. Однако чаще всего энергия идет непосредственно к электродвигателю.

Интересные факты

Вот несколько интересных фактов о проводах от стартера и их подключении на КАМАЗе:

1. Схема подключения: На КАМАЗах стартер обычно подключается к аккумуляторной батарее через реле, которое управляется ключом зажигания. Это позволяет избежать прямого соединения стартера с аккумуляторами, что снижает риск короткого замыкания и увеличивает безопасность.

2. Провода и их назначение: В системе стартера КАМАЗа используются несколько проводов, каждый из которых выполняет свою функцию. Например, один провод отвечает за подачу питания на стартер, другой — за сигнал от ключа зажигания, а третий может использоваться для подключения к системе управления двигателем.

3. Проблемы с подключением: Неправильное подключение проводов от стартера может привести к различным проблемам, включая невозможность запуска двигателя или его случайное включение. Поэтому важно следовать схеме подключения, указанной в технической документации, и проверять целостность проводов и соединений.

Цепь управления тяговым реле

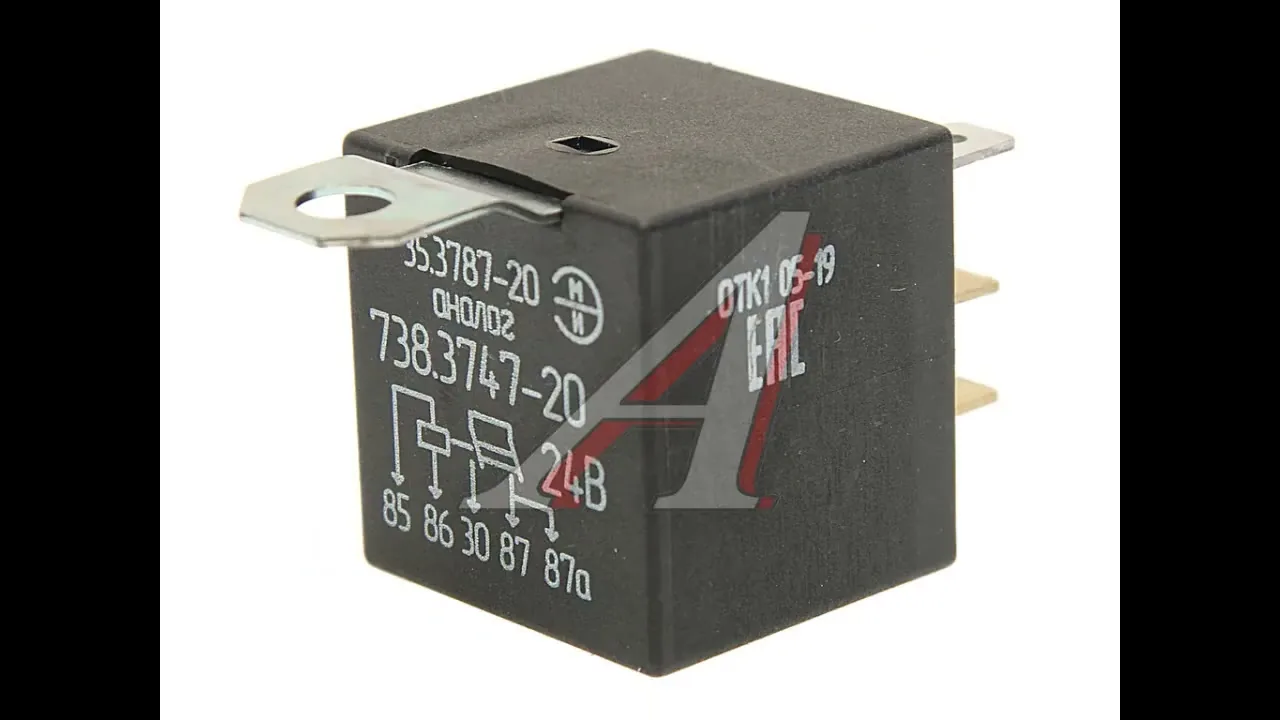

Управляющая цепь стартера начинается с замка зажигания. Когда ключ поворачивается в положение «Пуск» (обычно III или IV позиция), на обмотку реле стартера подается напряжение. Это реле часто располагается в моторном отсеке или под приборной панелью. От него тонкий провод (сечением примерно 2.5 мм²) идет к лепестку тягового реле стартера.

На лепестке обычно находится контакт «50» (по международной классификации) или обозначение «С» или «Р». При подаче напряжения на этот контакт срабатывает электромагнит внутри тягового реле, который перемещает шток. Шток через рычаг выталкивает бендикс вперед и замыкает контакты внутри реле, соединяя силовые болты. В этот момент ток поступает на обмотки стартера, и якорь начинает вращаться.

На некоторых моделях тяговых реле может быть дополнительный тонкий провод. Он подключается к блокировкам или системам безопасности, например, к датчику нейтрали. Хотя на классических моделях КАМАЗ это встречается редко, чаще это наблюдается на современных автомобилях с КПП ZF и электроникой. Если такой провод имеется и отключен, стартер может не сработать при повороте ключа, даже если основная цепь функционирует исправно.

Диагностика неисправностей электрической цепи запуска

Если стартер не запускается, диагностику следует начинать с проверки напряжения. В первую очередь убедитесь в исправности аккумуляторов. Напряжение на клеммах полностью заряженной батареи КАМАЗа должно быть не менее 12.6–12.8 В для каждой батареи, а в сумме — около 25–26 В. Если напряжение ниже указанного уровня, попытка запуска может оказаться неудачной, а провода будут нагреваться.

Следующий шаг — проверка состояния силовых проводов. Визуально осмотрите провода, соединяющие аккумуляторы и стартер. Окисленные клеммы, зеленоватый налет на контактах, поврежденная изоляция или следы плавления указывают на плохой контакт. Ненадежное соединение создает высокое переходное сопротивление, что мешает стартеру получать достаточный ток для вращения коленчатого вала двигателя.

Для более точной диагностики используйте вольтметр или контрольную лампу. Один щуп подключите к «массе» (корпусу двигателя), а другим проверьте наличие напряжения на силовом болте стартера. Если напряжение присутствует, но стартер не реагирует, проблема может быть в самом стартере (износ щеток, обрыв обмотки). Если напряжения нет — ищите обрыв или плохой контакт в проводе от аккумуляторов.

Элемент цепи	Симптом неисправности	Вероятная причина
Силовой провод	Сильный нагрев, искрение	Окисление контактов, недостаточное сечение
Управляющий провод	Отсутствие щелчка реле	Обрыв цепи, неисправность замка зажигания
Контакт «массы»	Слабое вращение или его отсутствие	Окисление клемм аккумулятора или кузова

Типичные проблемы с контактами и окислением

Одной из распространенных проблем владельцев грузовиков КАМАЗ, работающих в условиях повышенной влажности или под воздействием зимних реагентов, является окисление контактов. Когда электролит попадает на клеммы, он образует токопроводящую пленку, которая со временем становится диэлектриком. Это особенно касается верхнего болта тягового реле, к которому подключен провод от аккумуляторов.

Для решения этой проблемы необходимо тщательно очистить контакты до металлического блеска. Для этого подойдут мелкая наждачная бумага или специальный инструмент для зачистки. После очистки рекомендуется обработать соединения техническим вазелином или специальной токопроводящей смазкой, чтобы избежать повторного окисления. Не используйте солидол или литол для электрических контактов, так как они не обладают проводимостью и могут ухудшить качество соединения.

Также важно проверить состояние проводов в местах их входа в резиновые гофры или при прохождении через отверстия в раме. Вибрация грузовика может привести к повреждению изоляции и, как следствие, обрыву жил. Если провод поврежден, его следует удлинить с помощью куска провода того же сечения, тщательно скрутив и пропаяв соединение, или полностью заменить.

Процедура замены и обслуживания проводов

Замена проводов, ведущих к стартеру, требует соблюдения мер безопасности и четкого порядка действий. Прежде чем начать, обязательно отключите «массу». Это важно, так как силовой провод всегда под напряжением. Неправильное обращение с ним, особенно при снятой клемме аккумулятора, может вызвать короткое замыкание и перегрев.

При снятии старого провода может понадобиться доступ к труднодоступным местам. На некоторых моделях КАМАЗов (например, с двигателем 740.50 Евро-2 и выше) доступ к стартеру может быть затруднен из-за элементов системы выпуска отработанных газов или воздухозаборника. В таких случаях разумно снять препятствующие элементы или, если потребуется, демонтировать стартер для облегчения работы.

При установке нового провода убедитесь, что его сечение соответствует требованиям. Для стартерной цепи КАМАЗа минимально допустимое сечение медного провода составляет 50 мм², однако рекомендуется использовать провод с сечением 70 мм². Использование алюминиевых проводов строго запрещено из-за их низкой прочности и склонности к окислению и деформации под нагрузкой.

1. Отсоедините минусовую клемму аккумулятора.
2. Очистите места крепления проводов от загрязнений и масла.
3. Открутите гайку, фиксирующую силовой провод на стартере, и снимите провод.
4. Установите новый провод, тщательно затянув гайку (правильный момент затяжки важен для предотвращения перегрева).
5. Подключите управляющий провод к соответствующему контакту тягового реле.
6. Проверьте надежность всех соединений.
7. Подключите аккумулятор и выполните пробный запуск.

Типичные ошибки при подключении и эксплуатации

В процессе ремонта и обслуживания системы запуска могут возникать ошибки, которые приведут к серьезным последствиям. Осознание этих ошибок поможет избежать повторных поломок и продлит срок службы электрической системы грузовика.

1. Применение проводов с недостаточным сечением — замена сгоревшего силового провода на провод меньшего диаметра (например, от генератора) может привести к его быстрому нагреву, расплавлению изоляции и даже возгоранию, так как стартер потребляет сотни ампер.
2. Недостаточная затяжка гаек — ослабленные гайки на силовых контактах создают высокое переходное сопротивление, что приводит к искрению и нагреву. В результате контакты могут выгорать, а проводка плавиться.
3. Неправильное подключение управляющего провода — подача напряжения 24 В на управляющий контакт, предназначенный для меньшего тока (или перепутывание с силовым), может вызвать сгорание обмотки тягового реле или повреждение замка зажигания.
4. Игнорирование состояния «массы» — часто забывают, что плохой контакт минусового провода на двигателе или раме равносилен обрыву плюсовой цепи, что делает запуск невозможным даже при исправном стартере.

⚠️ Важно: При работе с электрикой КАМАЗа учитывайте высокий ток короткого замыкания. Инструменты должны иметь изолированные ручки, а кольца и металлические браслеты лучше снять, чтобы избежать случайного замыкания.

⚠️ Важно: Не используйте для зачистки контактов напильники с крупной насечкой или грубые надфили, так как они оставляют глубокие борозды, уменьшающие площадь контакта и способствующие ускоренному окислению. Применяйте только мелкозернистую наждачную бумагу.

Важность герметизации и защиты соединений

Грузовик КАМАЗ — это транспортное средство, предназначенное для работы в сложных условиях. Грязь, вода и химические вещества на дорогах постоянно воздействуют на его компоненты, включая электрические соединения стартера. После замены или ремонта проводов важно обеспечить дополнительную защиту контактов.

Оптимальным вариантом являются термоусадочные трубки с клеевым слоем для соединений проводов. Они создают герметичный барьер, предотвращая проникновение влаги. Для открытых болтовых соединений можно использовать специальные защитные колпачки или обрабатывать узел влагозащитным спреем-диэлектриком, который вытесняет воду и формирует защитную пленку.

Регулярная проверка состояния проводов должна стать частью планового технического обслуживания. Достаточно раз в сезон (перед зимой и после нее) контролировать затяжку клемм и целостность изоляции. Это простое действие поможет избежать ситуации, когда грузовик не заведется в самый неподходящий момент, вдали от сервисного центра.

Знание схемы подключения проводов стартера позволяет быстро устранить неисправность и эффективно модернизировать систему запуска, например, установив дополнительные реле или усиленные провода. Правильная электрика — залог надежной работы дизельного двигателя в любых условиях эксплуатации.

Рекомендации по выбору проводов и соединителей

При выборе проводов и соединителей для подключения стартера на КАМАЗ необходимо учитывать несколько ключевых факторов, чтобы обеспечить надежную и безопасную работу электрической системы автомобиля.

Во-первых, важно обратить внимание на сечение проводов. Для подключения стартера рекомендуется использовать провода с сечением не менее 2,5-4 мм². Это связано с тем, что стартер потребляет значительный ток, особенно при запуске двигателя. Неправильно подобранное сечение может привести к перегреву проводов и их повреждению.

Во-вторых, следует выбирать провода с хорошей изоляцией. Изоляция должна быть устойчива к высоким температурам и воздействию химических веществ, так как в моторном отсеке температура может значительно повышаться, а также могут присутствовать масла и другие жидкости. Рекомендуется использовать провода с ПВХ или резиновой изоляцией, которые обеспечивают необходимую защиту.

Третьим важным аспектом является выбор соединителей. Они должны быть надежными и обеспечивать хороший контакт. Рекомендуется использовать соединители с латунными или медными контактами, так как они обладают высокой проводимостью и устойчивы к коррозии. Также стоит обратить внимание на тип соединителей: лучше выбирать разъемы с защелками или винтовыми креплениями, которые обеспечивают надежное соединение.

Кроме того, стоит учитывать длину проводов. Длинные провода могут привести к падению напряжения, что негативно скажется на работе стартера. Поэтому, если возможно, старайтесь минимизировать длину проводов, прокладывая их по кратчайшему пути от аккумулятора до стартера.

Наконец, не забывайте о необходимости периодической проверки состояния проводов и соединителей. Со временем изоляция может изнашиваться, а соединения могут ослабевать, что может привести к проблемам в работе стартера. Регулярный осмотр и замена изношенных элементов помогут избежать неприятных ситуаций на дороге.

Обзор инструментов для работы с проводами стартера

Для успешного подключения стартера на автомобиле КАМАЗ необходимо иметь под рукой определенные инструменты, которые помогут в работе с проводами. Правильный выбор инструментов обеспечит надежное соединение и минимизирует риск возникновения неисправностей.

Вот список основных инструментов, которые могут понадобиться:

• Отвертки: Набор отверток с различными насадками (плоские и крестовые) поможет вам открутить и закрутить крепежные элементы, удерживающие стартер и его провода.
• Ключи и головки: Набор гаечных ключей и головок различных размеров необходим для работы с болтами и гайками, которые крепят стартер к двигателю.
• Кусачки и бокорезы: Эти инструменты пригодятся для обрезки проводов и снятия изоляции с их концов, что важно для создания качественного соединения.
• Паяльник: Если требуется надежное соединение проводов, паяльник поможет выполнить пайку, что обеспечит долговечность и устойчивость соединения.
• Изолента и термоусадочные трубки: Эти материалы необходимы для изоляции соединений, что предотвратит короткое замыкание и защитит провода от внешних воздействий.
• Мультиметр: Этот прибор поможет проверить целостность проводов и наличие напряжения, что особенно важно при диагностике неисправностей.
• Клещи для обжима: Если вы планируете использовать клеммы для соединения проводов, клещи для обжима помогут надежно закрепить их.

Перед началом работы убедитесь, что у вас есть все необходимые инструменты. Это не только ускорит процесс подключения стартера, но и повысит качество выполненной работы. Также важно помнить о безопасности: перед началом работ отключите аккумулятор, чтобы избежать случайного короткого замыкания или удара током.

Советы по улучшению надежности электрической системы запуска

Для повышения надежности электрической системы запуска на КАМАЗе необходимо учитывать несколько ключевых аспектов, которые помогут избежать частых поломок и обеспечить стабильную работу стартера.

1. Регулярная проверка состояния проводов и соединений. Важно периодически осматривать провода, идущие от стартера, на наличие повреждений, коррозии или износа. Обратите внимание на места соединений: они должны быть надежно зафиксированы и не иметь окисления. Если вы заметили признаки коррозии, рекомендуется очистить контакты и, при необходимости, заменить поврежденные провода.

2. Использование качественных комплектующих. При замене стартера или его компонентов стоит выбирать только оригинальные или высококачественные запчасти. Это обеспечит лучшую совместимость и долговечность работы системы. Не стоит экономить на деталях, так как это может привести к более серьезным поломкам в будущем.

3. Проверка аккумулятора. Аккумулятор является важной частью системы запуска. Регулярно проверяйте его состояние, уровень заряда и плотность электролита. Убедитесь, что клеммы аккумулятора надежно закреплены и не имеют коррозии. Если аккумулятор старый или не справляется с нагрузкой, его стоит заменить.

4. Обеспечение надежного заземления. Плохое заземление может стать причиной нестабильной работы стартера. Убедитесь, что заземляющие провода надежно соединены с кузовом автомобиля и не имеют повреждений. Если заземление выполнено неправильно, это может привести к перегреву и выходу из строя стартера.

5. Защита от влаги и загрязнений. Влага и грязь могут негативно сказаться на работе электрической системы. Рекомендуется использовать защитные кожухи или изоленты для проводов, чтобы минимизировать воздействие внешней среды. Также стоит следить за чистотой в моторном отсеке и избегать попадания воды на электрические соединения.

6. Периодическая диагностика системы. Регулярная диагностика электрической системы запуска позволит выявить потенциальные проблемы на ранней стадии. Используйте мультиметр для проверки напряжения на стартере и других компонентах системы. Это поможет вам своевременно обнаружить неисправности и предотвратить серьезные поломки.

Следуя этим рекомендациям, вы сможете значительно повысить надежность электрической системы запуска вашего КАМАЗа и продлить срок службы стартера и других компонентов системы. Помните, что профилактика всегда проще и дешевле, чем ремонт.
