В данной статье мы подробно рассмотрим схему подключения проводов к стартеру грузовика КАМАЗ, что является важным аспектом для обеспечения надежной работы автомобиля. Правильное подключение силовых цепей и управляющего напряжения не только гарантирует эффективный запуск двигателя, но и предотвращает возможные неисправности, связанные с неправильной проводкой. Мы предоставим четкие инструкции и схемы, которые помогут вам разобраться в процессе подключения, а также предложим советы по диагностике возможных проблем, что сделает вашу работу более безопасной и эффективной.
Конструкция стартерной группы и силовые цепи
Основная часть электрического тока, необходимого для запуска двигателя, передается через толстые медные провода или напрямую через медные шины, соединяющие аккумуляторные батареи.
На грузовых автомобилях КАМАЗ с напряжением бортовой сети 24 вольта используется последовательное соединение двух аккумуляторов. Это требует особого внимания к состоянию межаккумуляторных перемычек и главного силового кабеля.
Силовой провод, подключаемый к стартеру, имеет максимальное сечение в системе, так как именно через него проходит ток силой в несколько сотен ампер в момент запуска.
Этот кабель фиксируется на массивном болте силового вывода стартера, который часто защищен резиновым колпачком для предотвращения короткого замыкания на массу.
Качество контакта в этом соединении критически важно, поскольку даже небольшое окисление или ослабление гайки может привести к падению напряжения и невозможности раскрутить двигатель до необходимых оборотов для запуска.

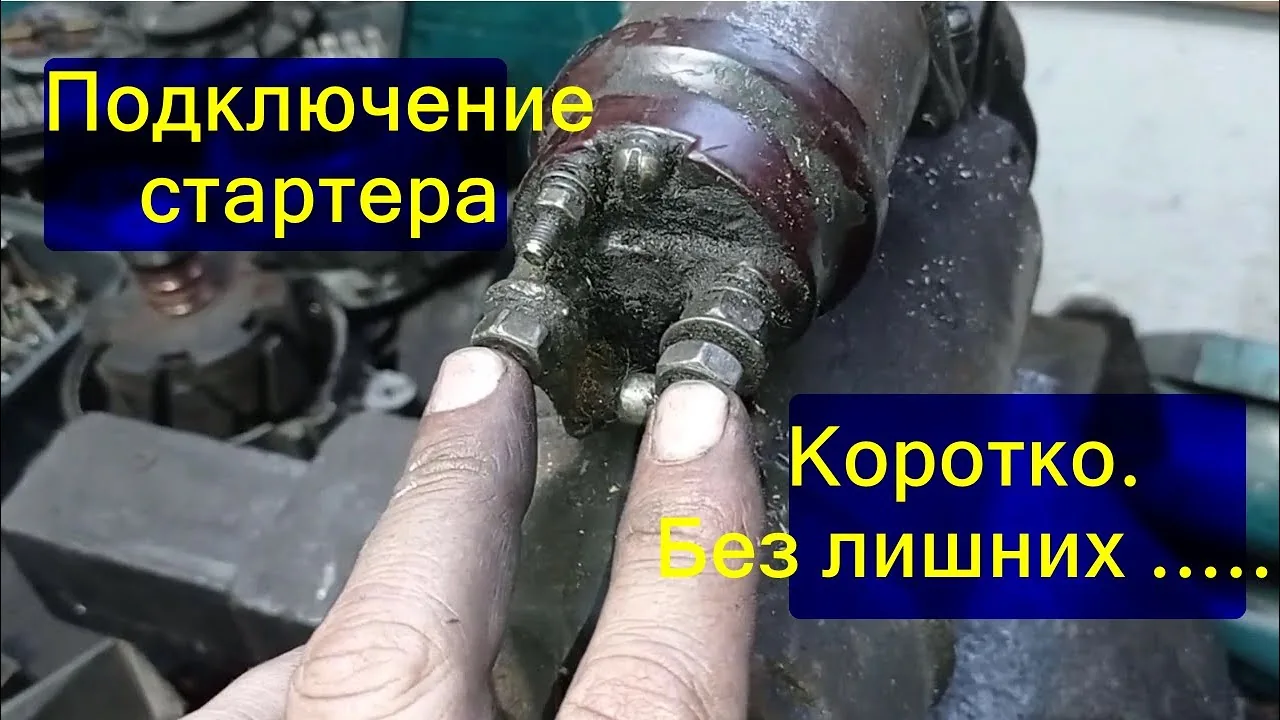

Идентификация силового вывода
Силовой вывод выделяется среди других контактов благодаря большему диаметру и крупной резьбовой шпильке.
На современных моделях КАМАЗ с двигателями Cummins или KAMAZ-740 новых экологических стандартов этот вывод может быть объединен с общим жгутом проводов, но физически он остается самым толстым проводом в системе.
Если на силовом проводе видны следы оплавления изоляции, это может указывать на длительную работу стартера в условиях перегрузки или на плохой контакт. В таком случае следует устранить проблему, заменив наконечник.
⚠️ Важно: Перед любыми работами с силовыми проводами стартера обязательно отключите массу от аккумуляторных батарей. Неправильное обращение с толстым проводом может привести к искрению, возгоранию или даже взрыву аккумулятора.
| Провод | Цвет провода | Подключение |
|---|---|---|
| Провод питания | Красный | Подключается к "+" аккумулятора |
| Провод массы | Черный | Подключается к "-" аккумулятора |
| Провод управления | Желтый | Подключается к кнопке стартера |
Интересные факты
Вот несколько интересных фактов о схеме подключения проводов к стартеру КАМАЗ:
Обратная полярность: Стартеры на КАМАЗах могут быть чувствительны к полярности подключения. Неправильное подключение проводов может привести к повреждению стартера или других электрических компонентов. Поэтому важно следовать схеме подключения, указанной в руководстве по эксплуатации.
Система предохранителей: В системе подключения стартера КАМАЗ предусмотрены предохранители, которые защищают электрическую цепь от перегрузок. Если стартер не срабатывает, первым делом стоит проверить предохранители, так как они могут перегореть из-за короткого замыкания или неисправности.
Роль реле: В некоторых моделях КАМАЗа используется реле стартера, которое управляет подачей напряжения на стартер. Это реле помогает снизить нагрузку на ключ зажигания и предотвращает его перегрев, что увеличивает срок службы как стартера, так и электрической системы автомобиля.
Эти факты подчеркивают важность правильного подключения и обслуживания системы стартера на КАМАЗах.
Управляющие цепи и тяговое реле
В отличие от мощной силовой цепи, управляющая цепь работает с низкими токами и предназначена для активации электромагнитного тягового реле.
Сигнал от замка зажигания поступает на этот тонкий провод через промежуточные реле или блок управления. Это приводит к выдвижению бендикса и замыканию силовых контактов внутри стартера.
На большинстве моделей КАМАЗ управляющий контакт представлен в виде небольшой пластиковой фишки или отдельного лепестка с гайкой меньшего диаметра, расположенного рядом с силовым болтом.
Цвет изоляции управляющего провода может различаться в зависимости от года выпуска автомобиля и изменений в электрической схеме. Чаще всего это красный, синий или черный провод с соответствующей маркировкой.
Проверка наличия напряжения на этом контакте при повороте ключа — первый шаг в диагностике, если стартер не реагирует, но аккумуляторы исправны.

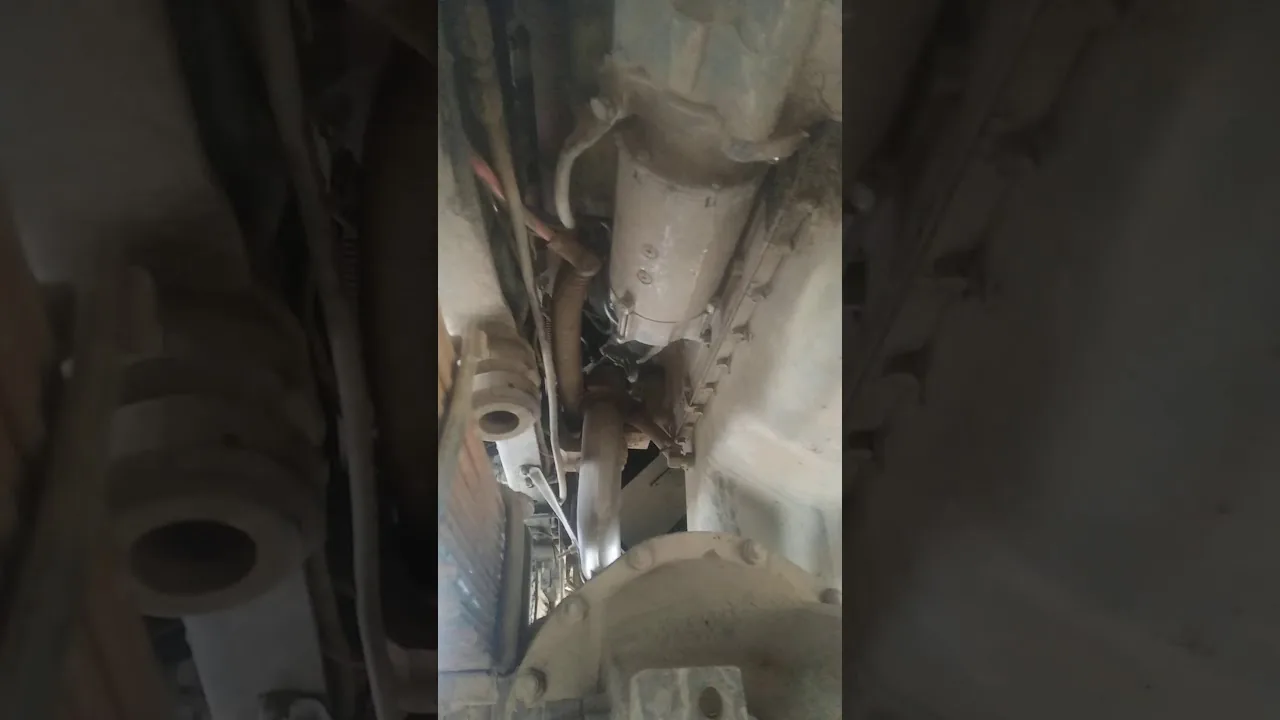

Схема подключения на разных моделях
На традиционных двигателях серии 740 управляющий провод обычно подключается к клемме тягового реле, обходя сложные блокировочные системы.
В современных версиях с электронной системой управления двигателем (ЭСУД) сигнал для запуска проходит через контроллер. Он блокирует работу стартера при критических ошибках или отсутствии подтверждения нейтрального положения в коробке передач.
Чтобы точно определить назначение проводов в конкретном автомобиле, следует обращаться к электросхемам, соответствующим модели и году выпуска двигателя.
Если при подаче напряжения на управляющий контакт слышен щелчок, но стартер не вращается, проблема, скорее всего, в силовых цепях или механической части стартера.
Отсутствие щелчка при наличии напряжения на управляющей цепи указывает на неисправность тягового реле или обрыв обмотки внутри его корпуса.
Диагностика и проверка электрических соединений
Поиск неисправностей в системе стартера требует системного подхода и использования базового набора инструментов, таких как контрольная лампа или мультиметр.
Первым шагом в проверке является анализ состояния аккумуляторов. Даже при правильно подключенных проводах запуск не произойдет, если источники питания разряжены.
Затем следует визуально и тактильно проверить целостность силовых проводов. Если провод нагревается во время попытки запуска, это указывает на высокое сопротивление в месте соединения.
Одной из распространенных проблем на грузовиках КАМАЗ является потеря контакта «массы». Это может происходить, когда стартер установлен на двигатель, а соединение двигателя с рамой нарушено из-за коррозии или резинок.
Для решения данной проблемы иногда устанавливают дополнительный толстый провод массы, который соединяет корпус стартера (или блок цилиндров) с минусовой клеммой аккумулятора.
При проверке управляющей цепи удобно использовать контрольную лампу. Один конец подключают к массе, а щуп применяют для проверки контакта в момент включения зажигания.
Методы временного запуска
В критических ситуациях, когда необходимо запустить двигатель для передвижения автомобиля, можно подать напряжение на управляющий контакт напрямую от положительной клеммы аккумулятора.
Для этого потребуется дополнительный провод с сечением не менее 2.5 мм². Один конец провода подключается к положительному контакту аккумулятора, а другой кратковременно прикасается к управляющей клемме стартера.
Этот способ позволяет избежать проблем с замком зажигания или реле стартера, сосредоточив внимание на неисправностях в цепи управления.
| Тип провода | Сечение (мин) | Функция |
|---|---|---|
| Силовой (+) | 70-95 мм² | Питание электродвигателя |
| Управляющий | 1.5-2.5 мм² | Сигнал для включения реле |
| Масса (-) | 70-95 мм² | Замыкание цепи на кузов |
Замена проводов и восстановление контактов
Восстановление работоспособности системы запуска требует не только подтяжки крепежных элементов, но и полной замены окисленных или поврежденных наконечников.
Использование проводов с неподходящим сечением недопустимо. Тонкие провода при высоких пусковых токах быстро нагреваются и могут расплавить изоляцию, что приведет к короткому замыканию.
Для силовых цепей стартера автомобилей КАМАЗ необходимо использовать специальные автомобильные провода с многопроволочной медной жилой и маслостойкой изоляцией.
Опрессовка наконечников должна производиться с помощью специализированного инструмента, который обеспечивает надежное соединение, не подверженное перегреву под нагрузкой.
После установки новых проводов рекомендуется обработать все резьбовые соединения медной смазкой или защитным составом для предотвращения коррозии.
Особенности монтажа на зимний период
В зимний период требования к качеству проводов значительно возрастают, так как холодный двигатель нуждается в большем крутящем моменте для запуска.
При низких температурах изоляция проводов становится жесткой и хрупкой. Поэтому при установке новых жгутов следует избегать резких изгибов и контакта с острыми краями кузова.
Дополнительная изоляция соединений с помощью термоусадочных трубок повышает надежность системы в условиях повышенной влажности и воздействия реагентов на дорогах.
⚠️ Важно: При замене проводов не используйте обычную ПВХ изоленту низкого качества, так как на морозе она теряет клеящие свойства и может сползать, оголяя контакты.
Типичные ошибки при подключении
Неопытные механики и водители часто совершают ошибки, которые могут привести к поломкам или выходу из строя дорогостоящих компонентов.
Понимание этих ошибок помогает избежать распространенных проблем и продлить срок службы элементов пусковой системы грузового автомобиля.
- Использование проводов с меньшим сечением — замена силового кабеля на провод от легкового автомобиля может привести к перегреву и плавлению изоляции при первом запуске.
- Отсутствие крепления проводов — если провода стартера не закреплены хомутами, вибрация двигателя может вызвать перетирание изоляции и короткое замыкание на массу.
- Некачественная опрессовка — обжим проводов с помощью пассатижей без пресса создает высокое переходное сопротивление, что приводит к падению напряжения и перегреву соединения.
- Игнорирование состояния минусовых клемм — часто заменяют плюсовые провода, забывая, что плохой контакт на массе может вызывать такие же симптомы, как неисправный стартер.
Соблюдение технологии подключения и использование оригинальных или сертифицированных аналогов запчастей обеспечивает надежную работу системы запуска в любых условиях эксплуатации.
Регулярный визуальный осмотр проводов, особенно перед началом зимнего сезона, позволяет выявить потенциальные проблемы до того, как автомобиль окажется на трассе.
Обеспечение надежности пуска в любых условиях
Система запуска двигателя играет ключевую роль в надежности грузового автомобиля, особенно в суровых климатических условиях или при высоких нагрузках.
Правильно подобранные и установленные кабели обеспечивают максимальную передачу энергии от аккумуляторов к стартеру, что минимизирует потери.
Регулярное обслуживание контактов и замена поврежденных участков проводки помогают избежать неожиданных поломок и дорогостоящего ремонта электрической системы.
Владельцам и специалистам по ремонту важно помнить, что экономия на сечении проводов или качестве наконечников в системе запуска может вызвать серьезные проблемы.
Компетентный подход к обслуживанию электрических цепей стартера не только продлевает срок службы стартера, но и аккумуляторных батарей.
Рекомендации по выбору проводов и клемм
При подключении проводов к стартеру КАМАЗ важно учитывать несколько ключевых аспектов, чтобы обеспечить надежную и безопасную работу системы запуска двигателя. Правильный выбор проводов и клемм может значительно повлиять на эффективность работы стартера и долговечность всей электрической системы автомобиля.
Во-первых, необходимо обратить внимание на сечение проводов. Для подключения стартера рекомендуется использовать провода с сечением не менее 2,5-4 мм². Это обеспечит достаточный ток для запуска двигателя, минимизируя потери энергии и нагрев проводов. При этом стоит учитывать длину проводов: чем длиннее провод, тем больше должно быть его сечение, чтобы избежать падения напряжения.
Во-вторых, важно выбирать провода с хорошей изоляцией. Изоляция должна быть устойчива к высоким температурам и механическим повреждениям, так как стартер располагается в моторном отсеке, где условия эксплуатации могут быть довольно жесткими. Рекомендуется использовать провода с резиновой или ПВХ-изоляцией, которые обладают высокой прочностью и долговечностью.
Что касается клемм, то они должны быть выполнены из качественных материалов, таких как медь или латунь, которые обеспечивают хороший контакт и минимальное сопротивление. Клеммы должны быть надежно зафиксированы на проводах, чтобы избежать их ослабления и, как следствие, плохого контакта. Также стоит обратить внимание на наличие защитных колпачков, которые предотвращают окисление контактов и защищают их от внешних воздействий.
При выборе клемм следует учитывать их размер и тип, чтобы они соответствовали разъемам стартера. Наиболее распространенные типы клемм для подключения стартера КАМАЗ — это кольцевые и вилочные клеммы. Кольцевые клеммы обеспечивают надежное соединение, так как они фиксируются на болте, в то время как вилочные клеммы позволяют быстро и удобно подключать и отключать провода.
Наконец, перед началом подключения проводов к стартеру рекомендуется ознакомиться с электрической схемой автомобиля, чтобы точно знать, какие провода и клеммы необходимо использовать. Это поможет избежать ошибок при подключении и обеспечит правильную работу стартера и всей электрической системы автомобиля.
Проверка состояния аккумулятора перед подключением
Перед тем как приступить к подключению проводов к стартеру КАМАЗ, необходимо убедиться в исправности аккумулятора. Это важный этап, который поможет избежать возможных проблем в процессе запуска двигателя и продлит срок службы как аккумулятора, так и стартера.
Первым делом проверьте уровень заряда аккумулятора. Для этого можно использовать мультиметр, установив его на режим измерения напряжения. Нормальное напряжение для полностью заряженного аккумулятора составляет около 12.6-12.8 В. Если напряжение ниже 12.4 В, это может указывать на то, что аккумулятор разряжен и его необходимо зарядить.
Также важно проверить состояние клемм аккумулятора. Они должны быть чистыми и не иметь коррозии. Коррозия может привести к плохому контакту, что, в свою очередь, может вызвать проблемы с запуском двигателя. Если на клеммах есть налет, его следует удалить с помощью специального средства для очистки контактов или простой пищевой соды, разведенной в воде.
Не забудьте проверить уровень электролита в аккумуляторе, если он не является необслуживаемым. Уровень должен находиться между отметками "MIN" и "MAX". Если уровень ниже минимального, необходимо долить дистиллированную воду. Это поможет избежать повреждения элементов аккумулятора и обеспечит его нормальную работу.
После проверки состояния аккумулятора и его зарядки, убедитесь, что все соединения надежны и не имеют повреждений. Провода не должны быть изношенными или иметь трещины, так как это может привести к короткому замыканию или другим неисправностям.
Таким образом, проверка состояния аккумулятора перед подключением проводов к стартеру КАМАЗ является важным шагом, который поможет избежать неприятностей и обеспечит надежный запуск двигателя. Не пренебрегайте этим этапом, чтобы гарантировать бесперебойную работу вашего автомобиля.
Безопасность при работе с электрическими системами
Работа с электрическими системами, особенно в автомобилях, требует особого внимания к безопасности. Перед началом любых манипуляций с проводами и электрическими компонентами необходимо соблюдать ряд правил, чтобы избежать травм и повреждений оборудования.
Прежде всего, необходимо отключить аккумулятор. Это поможет предотвратить случайные короткие замыкания и защитит вас от электрического удара. Рекомендуется сначала отсоединить отрицательный провод, а затем положительный, чтобы минимизировать риск. После завершения работы с проводами, подключение следует производить в обратном порядке.
Важно использовать инструменты с изолированными ручками. Это значительно снижает риск поражения электрическим током. Также стоит обратить внимание на состояние проводов и соединений: они не должны иметь повреждений, коррозии или изоляции, которая может привести к утечке тока.
При работе с проводами стартерной системы КАМАЗ необходимо учитывать, что стартер потребляет значительное количество тока. Поэтому все соединения должны быть надежными и хорошо изолированными. Используйте только качественные клеммы и соединители, чтобы избежать перегрева и последующего выхода из строя системы.
Не забывайте о вентиляции. При работе с аккумуляторами и электрическими системами может выделяться газ, который в больших концентрациях является взрывоопасным. Поэтому рекомендуется проводить работы в хорошо проветриваемом помещении или на открытом воздухе.
Если вы не уверены в своих навыках или знаниях, лучше обратиться к специалистам. Неправильное подключение проводов может привести не только к поломке оборудования, но и к серьезным травмам. Всегда следуйте инструкциям производителя и соблюдайте осторожность.
