Выключатель массы на Камаз — это важный элемент электрической системы, который обеспечивает безопасность и надежность работы автомобиля. В данной статье мы подробно рассмотрим устройство выключателя массы, схемы его подключения и основные этапы установки. Также мы уделим внимание типичным неисправностям и их ремонту, что поможет владельцам Камазов избежать распространенных ошибок и продлить срок службы своего транспортного средства. Эта информация будет полезна как профессиональным механикам, так и автолюбителям, стремящимся самостоятельно разобраться в устройстве своего автомобиля.
Конструктивные особенности и типы выключателей
Рынок автомобильных компонентов предлагает разнообразные решения для разрыва цепи отрицательного полюса. Выбор устройства зависит от модели автомобиля, типа аккумулятора и условий эксплуатации. Основное разделение происходит по типу привода и расположению управляющего элемента.
Механические поворотные выключатели — это традиционный вариант, где размыкание контактов осуществляется поворотом рукоятки на 90 градусов. Внутри устройства находится подвижный контакт из меди или латуни, который при повороте отделяется от неподвижного контакта. Ключевым параметром является пропускная способность контактов, соответствующая току стартера.
Для автомобилей, работающих в условиях повышенной влажности или запыленности, часто используются устройства с дистанционным электромагнитным управлением. В этом случае силовой блок устанавливается на аккумуляторе, а в салоне располагается кнопка или тумблер с низким потреблением тока. Это позволяет избежать прокладки толстых силовых проводов через всю раму к кабине.
Современные системы могут интегрироваться с блоком управления бортовой электроникой, что позволяет автоматически отключать массу при достижении определенного уровня разряда аккумулятора. Однако такие системы требуют сложной настройки и не всегда подходят для старых моделей грузовиков, где важны простота и надежность.
Механические поворотные устройства
Наиболее популярным вариантом в отечественных грузовиках остается традиционный поворотный выключатель. Его конструкция максимально упрощена: корпус из цинкового сплава или алюминия, вал с ручкой и контактная группа. При повороте ручки подпружиненный контакт отходит от неподвижного пятака, разрывая электрическую цепь.
Такие устройства бывают однополюсными и двухполюсными. В дизельных двигателях Камаз, где стартер требует значительного тока, часто применяются спаренные системы или устройства с увеличенной площадью контактов. Материал контактов должен быть устойчив к искрению, возникающему при разрыве цепи под нагрузкой, хотя такие операции рекомендуется выполнять только после остановки двигателя.
Установка механического выключателя требует надежной фиксации на раме или аккумуляторной батарее. Вибрации, характерные для грузового транспорта, не должны приводить к случайному размыканию или залипанию контактов. Резьбовые соединения должны быть тщательно законтрены.
| Параметр | Описание | Рекомендации по ремонту |
|---|---|---|
| Устройство | Выключатель массы состоит из корпуса, контактов и механизма включения. | Проверить целостность контактов и корпуса. |
| Схема подключения | Подключается между аккумулятором и массой автомобиля. | Убедиться в правильности подключения. |
| Признаки неисправности | Неисправность может проявляться в отсутствии питания или искрении. | Заменить поврежденные контакты или механизм. |
Интересные факты
Вот несколько интересных фактов о выключателе массы на КамАЗе:
Функция защиты электрооборудования: Выключатель массы на КамАЗе выполняет важную функцию защиты электрооборудования автомобиля. Он позволяет полностью отключить аккумулятор от бортовой сети, что предотвращает разряд аккумулятора при длительной стоянке и защищает от коротких замыканий.
Схема подключения: Обычно выключатель массы подключается между отрицательной клеммой аккумулятора и кузовом автомобиля. Это позволяет избежать искрения и повреждений, так как отключение происходит на стороне "земли". Существует несколько типов схем подключения, включая варианты с автоматическим отключением при превышении определенного тока.
Ремонт и обслуживание: Выключатели массы могут выходить из строя из-за коррозии контактов или механических повреждений. Регулярное обслуживание, включая очистку контактов и проверку состояния проводки, может значительно продлить срок службы устройства. В случае поломки, его замена обычно не требует сложных инструментов и может быть выполнена самостоятельно.
Дистанционные электромагнитные реле
Электромагнитные выключатели массы — это мощные реле, которые могут быть нормально замкнутыми или размыкаемыми и управляются слабым током. Это позволяет разместить управляющий элемент в любом удобном месте внутри кабины. Схема подключения включает управляющую цепь с предохранителем и силовую цепь, соединяющуюся непосредственно с аккумулятором.
Одним из главных преимуществ такой схемы является возможность установки выключателя в труднодоступных местах рамы, защищенных от воды и грязи. Управление осуществляется с помощью кнопки в салоне, что значительно удобнее, чем выходить из кабины для поворота рукоятки. Однако стоит учитывать, что система зависит от заряда аккумулятора: если он разряжен, дистанционное включение массы становится невозможным.
При выборе электромагнитного реле важно обращать внимание на ток удержания и ток коммутации. Для стартеров Камаз, потребляющих до 500-800 Ампер при запуске, необходимо выбирать устройство с запасом прочности. Дешевые аналоги часто выходят из строя при первом запуске двигателя зимой, когда масло имеет высокую вязкость.
Схемы подключения и монтаж оборудования
Установка выключателя массы требует тщательной подготовки и соблюдения правил электробезопасности. Ошибки при монтаже могут вызвать перегрев соединений, снижение напряжения на стартере и даже возгорание проводки. Все работы следует выполнять при полностью отключенной аккумуляторной батарее.
Первый шаг — выбор места для установки. Для механических выключателей оптимальным вариантом будет расположение на раме рядом с аккумуляторным ящиком или на кулаке. Важно обеспечить легкий доступ к рукоятке управления, даже если автомобиль покрыт снегом или грязью. Проводка должна быть уложена в гофрированной трубке и надежно закреплена хомутами.
Сечение проводов и кабелей должно соответствовать предполагаемой токовой нагрузке. Для стартерной цепи Камаза минимальное сечение медного провода должно составлять 50-70 мм². Использование проводов меньшего сечения приведет к перегреву и значительному падению напряжения, что вызовет слабую работу стартера.
Подключение механического выключателя
Монтаж механического устройства начинается с удаления стандартного провода массы, который соединяет минусовую клемму аккумулятора с кузовом или двигателем. На этом месте устанавливается выключатель вместо оригинального соединения. Если провод слишком короткий, его следует удлинить или заменить на новый с соответствующим сечением.
Перед затяжкой контакты выключателя необходимо тщательно зачистить до металлического блеска и обработать специальной смазкой для клемм, предотвращающей окисление. Болтовые соединения затягиваются с усилием, указанным в технической документации, чтобы минимизировать переходное сопротивление. Плохой контакт в этой цепи является основной причиной неудачного запуска двигателя.
После завершения установки важно проверить работоспособность устройства. В выключенном положении рукоятки мультиметр, подключенный между клеммой аккумулятора и кузовом, должен показывать разрыв цепи. При включении сопротивление должно быть близким к нулю. Также следует убедиться в отсутствии искрения при повороте рукоятки под нагрузкой, хотя рекомендуется снимать нагрузку перед выключением.
Монтаж электромагнитного реле
Установка дистанционного выключателя требует прокладки дополнительной управляющей линии от кабины до аккумуляторного отсека. Для этого используется провод сечением от 1.5 до 2.5 мм², который должен быть защищен предохранителем номиналом от 5 до 10 Ампер. Предохранитель следует устанавливать как можно ближе к источнику питания управляющей цепи.
Силовые контакты реле подключаются так же, как и механический выключатель: в разрыв штатного провода массы. Корпус реле должен быть надежно заземлен, если это предусмотрено конструкцией, или установлен на диэлектрической основе, чтобы избежать короткого замыкания. Важно также защитить управляющий провод от повреждений в местах, где он проходит через металлические перегородки рамы.
В кабине устанавливается кнопка или тумблер. Для индикации состояния цепи часто добавляют контрольную лампочку или светодиод, который загорается при включенной массе. Это позволяет водителю визуально отслеживать состояние системы и не забывать отключать питание при длительных остановках.
| Параметр | Механический выключатель | Электромагнитное реле |
|---|---|---|
| Место установки | На аккумуляторе или раме | На аккумуляторе (управление из кабины) |
| Зависимость от заряда АКБ | Не зависит | Зависит (требуется ток для включения) |
| Сложность монтажа | Низкая | Средняя (необходима прокладка проводов) |
Диагностика неисправностей и методы ремонта
При использовании выключателя массы он подвергается вибрациям, температурным колебаниям и коррозии. Первые признаки неисправности могут проявляться в трудностях при запуске двигателя, случайном отключении бортовой сети или невозможности отключить питание автомобиля. Диагностика начинается с визуального осмотра устройства.
Важно проверить состояние внешних контактов и рукоятки управления. Окисление на внешних поверхностях можно устранить зачисткой. Если коррозия затронула внутренние части корпуса, устройство необходимо заменить. Подвижные элементы не должны иметь люфтов, а рукоятка должна надежно фиксироваться в положениях «включено» и «выключено» с четким щелчком.
Для проверки целостности внутренней контактной группы используйте мультиметр в режиме измерения сопротивления. При включенном выключателе сопротивление между входом и выходом не должно превышать 0.01-0.05 Ом. Более высокие значения указывают на возможное подгорание контактов или ослабление внутренних соединений.
Типичные проблемы контактов
Основной враг любого электрического соединения — окисление. В местах соприкосновения меди, свинца и стали образуются окисные пленки с высоким сопротивлением. Это приводит к снижению напряжения и перегреву узла. Регулярная обработка контактов специальными защитными составами значительно увеличивает их срок службы.
Подгорание контактов возникает из-за искрения при разрыве цепи под нагрузкой. Хотя выключатель массы предназначен для работы без нагрузки, водители часто забывают отключить фары или вентилятор перед разрывом цепи. Обожженный контакт имеет неровную поверхность, что уменьшает площадь соприкосновения и увеличивает сопротивление.
Механическое повреждение контактной группы может произойти из-за превышения допустимых токовых нагрузок или вибрации. Пружина, прижимающая контакты, может утратить упругость, что приведет к случайному размыканию цепи при движении по неровной дороге. В таких случаях необходимо заменить пружину или весь узел целиком.
Проблемы с управлением (для электромагнитных систем)

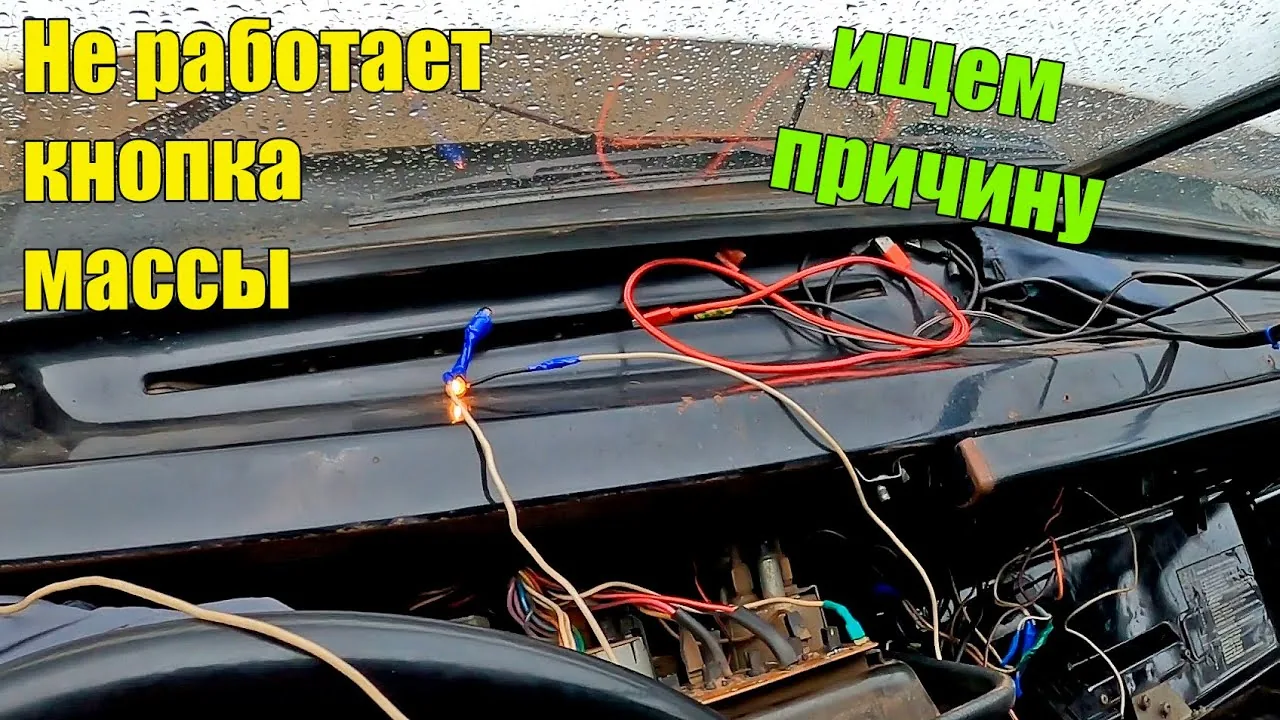

Если выключатель не реагирует на нажатие кнопки, первым делом проверьте целостность управляющей цепи. С помощью мультиметра прозвоните провод от кнопки до реле и убедитесь в наличии напряжения на управляющем контакте при нажатии кнопки. Часто причиной неисправности могут быть перегоревший предохранитель или обрыв тонкого управляющего провода.
Реле также может выйти из строя из-за пробоя изоляции обмотки или залипания контактов. Для проверки работоспособности обмотки измерьте её сопротивление — оно должно находиться в пределах десятков или сотен Ом, в зависимости от модели. Если обмотка показывает короткое замыкание или бесконечное сопротивление, это указывает на неисправность реле.
В зимний период существует вероятность примерзания подвижных частей механизма или образования конденсата внутри корпуса, который при замерзании может блокировать работу устройства. Чтобы избежать подобных проблем, рекомендуется использовать влагозащищенные корпуса и регулярно проверять герметичность уплотнений.
Типичные ошибки при установке и эксплуатации
Неквалифицированный подход к обновлению электрической схемы грузовика может вызвать множество проблем. Водители и механики часто совершают распространенные ошибки, которые сводят на нет преимущества от установки выключателя массы и могут привести к аварийным ситуациям.
- Использование проводов с недостаточным сечением — стремление сэкономить на медных кабелях и применение проводов от легковых автомобилей приводит к перегреву проводов при запуске двигателя. Это может вызвать плавление изоляции и недостаток тока для стартера. Для Камаза минимальное сечение должно составлять 50 мм².
- Отсутствие защиты управляющей цепи — при установке электромагнитного реле часто забывают про предохранитель в цепи управления. Короткое замыкание в кнопке или поврежденный провод могут привести к возгоранию в кабине, так как цепь не защищена от перегрузок.
- Ненадежное крепление корпуса — выключатель, установленный на двух саморезах, не прослужит долго. Вибрации могут ослабить крепления и нарушить контакты, что в лучшем случае приведет к остановке машины, а в худшем — искрящий контакт может стать причиной пожара.
- Игнорирование герметизации — установка обычного выключателя без защиты от влаги и грязи в условиях грязевых ванн и моек высокого давления неизбежно приведет к коррозии и выходу из строя в краткие сроки.
⚠️ Внимание: Запрещается разрывать цепь массы работающего двигателя. Генератор автомобиля производит электрический ток, и резкое отключение нагрузки (АКБ) может вызвать скачок напряжения, который повредит диодный мост генератора и бортовую электронику.
⚠️ Внимание: При проведении сварочных работ на раме или кузове обязательно отключайте не только массу, но и снимайте плюсовые клеммы с аккумуляторов. Токи сварки могут пройти через подшипники генератора или электронные блоки, мгновенно их сжигая.
Сохранение ресурса электрооборудования
Регулярное обслуживание системы электропитания помогает предотвратить неожиданные поломки во время поездок. Выключатель массы — это не просто переключатель, а ключевой элемент безопасности, который требует внимания. Рекомендуется проверять его при каждом техническом обслуживании автомобиля.
Важно следить за затяжкой всех болтовых соединений, так как они могут ослабевать из-за вибраций. Ослабленный контакт может перегреваться, окисляться и в конечном итоге привести к повреждению изоляции или корпуса выключателя. Применение динамометрического ключа при затяжке обеспечивает соблюдение необходимых норм.
Своевременная замена изношенных компонентов обходится дешевле, чем восстановление сгоревшей проводки или стартера. Если рукоятка выключателя стала слишком тугой или, наоборот, слишком свободной, лучше заранее заменить устройство, чем потом устранять последствия пожара или задержки на дороге.
| Симптом | Возможная причина | Решение |
|---|---|---|
| Стартер крутит медленно | Окисление контактов выключателя | Очистить контакты, смазать, подтянуть |
| Самопроизвольное отключение | Вибрация или поломка пружины | Заменить выключатель или пружину |
| Нет реакции на кнопку | Обрыв управляющей цепи или реле | Прозвонить цепь, заменить реле |
Установка качественного выключателя массы на Камаз — разумный шаг, который повышает надежность автомобиля. Соблюдение правил монтажа, использование материалов высокого качества и регулярный контроль состояния устройства помогают избежать проблем с разряженными аккумуляторами и обеспечивают безопасность эксплуатации грузовика в любых условиях.
Обслуживание и профилактика выключателя массы
Выключатель массы является важным элементом электрической системы автомобиля Камаз, обеспечивая безопасность и надежность работы всех электрических компонентов. Правильное обслуживание и профилактика выключателя массы помогут избежать серьезных неисправностей и продлить срок службы автомобиля.
Первым шагом в обслуживании выключателя массы является регулярная проверка его состояния. Необходимо осматривать корпус выключателя на наличие трещин, коррозии или других повреждений. Если обнаружены какие-либо дефекты, рекомендуется заменить выключатель, так как это может привести к короткому замыканию или другим электрическим проблемам.
Также важно следить за контактами выключателя. Они должны быть чистыми и свободными от окислов. Для этого можно использовать специальный очиститель контактов или мелкую наждачную бумагу. После очистки контактов рекомендуется нанести на них защитное средство, чтобы предотвратить повторное окисление.
Не менее важным аспектом является проверка крепления выключателя массы. Он должен быть надежно зафиксирован, чтобы избежать его случайного отключения во время эксплуатации. Если крепежные элементы ослабли, их следует подтянуть или заменить.
Регулярно проверяйте работу выключателя массы. Для этого необходимо отключить его и убедиться, что все электрические системы автомобиля отключены. Затем включите выключатель и проверьте, работают ли все электрические устройства. Если какие-либо системы не функционируют, это может указывать на неисправность выключателя или проблемы в электрической цепи.
Профилактика также включает в себя периодическую проверку проводов, идущих к выключателю массы. Они должны быть целыми, без повреждений и хорошо изолированными. Если проводка имеет признаки износа или повреждения, необходимо произвести замену или ремонт.
В заключение, регулярное обслуживание и профилактика выключателя массы на автомобиле Камаз являются залогом его надежной работы и безопасности. Следуя простым рекомендациям, можно значительно снизить риск возникновения электрических неисправностей и продлить срок службы автомобиля.
Регулярная проверка контактов и соединений
Регулярная проверка контактов и соединений выключателя массы является важной частью обслуживания электрической системы автомобиля Камаз. Поскольку выключатель массы отвечает за отключение аккумуляторной батареи от электрической сети автомобиля, его исправность критически важна для предотвращения разрядки аккумулятора и обеспечения надежной работы всех электрических систем.
Первым шагом в проверке контактов является визуальный осмотр. Необходимо убедиться, что на клеммах выключателя нет коррозии, окисления или механических повреждений. Коррозия может привести к плохому контакту, что, в свою очередь, может вызвать перебои в работе электрооборудования. Если вы заметили признаки коррозии, рекомендуется очистить контакты с помощью специального средства для удаления окислов или мелкой шкурки, а затем обработать их антикоррозийным составом.
Следующим этапом проверки является осмотр соединений проводов. Все соединения должны быть надежными и не иметь свободных проводов. Свободные или плохо зафиксированные провода могут вызвать искрение, что может привести к короткому замыканию или даже возгоранию. При необходимости следует подтянуть соединения или заменить поврежденные провода.
Также стоит обратить внимание на состояние изоляции проводов. Изоляция должна быть целой и не иметь трещин или повреждений. Поврежденная изоляция может привести к утечкам тока и другим электрическим неисправностям. В случае обнаружения повреждений необходимо заменить проводку или использовать изоленту для временного ремонта.
Кроме того, рекомендуется периодически проверять сам выключатель массы на предмет его работоспособности. Для этого можно использовать мультиметр, проверяя сопротивление на клеммах выключателя в положении "включено" и "выключено". В нормальном состоянии сопротивление должно быть минимальным в положении "включено" и высоким в положении "выключено". Если результаты проверки не соответствуют норме, это может свидетельствовать о необходимости замены выключателя.
Регулярная проверка и обслуживание выключателя массы помогут избежать многих проблем с электрической системой автомобиля Камаз, продлить срок службы аккумулятора и обеспечить надежную работу всех электрических компонентов. Рекомендуется проводить такие проверки не реже одного раза в три месяца, а также перед длительными поездками или после длительного простоя автомобиля.
Замена изношенных компонентов
Замена изношенных компонентов выключателя массы Камаз является важной процедурой, которая позволяет поддерживать его работоспособность и предотвращать возможные неисправности в электрической системе автомобиля. В процессе эксплуатации выключатель массы может подвергаться различным воздействиям, что приводит к износу его элементов. Основные компоненты, которые подлежат замене, включают в себя контакты, пружины и корпус устройства.
Первым шагом в замене изношенных компонентов является диагностика состояния выключателя массы. Для этого необходимо отключить аккумулятор и визуально осмотреть устройство на наличие повреждений, коррозии или других признаков износа. Если контакты имеют следы окисления или механические повреждения, их следует заменить. Важно использовать только оригинальные или качественные аналоговые детали, чтобы обеспечить надежную работу выключателя.
При замене контактов необходимо аккуратно извлечь старые элементы и установить новые. Для этого может потребоваться использование специального инструмента, например, отвертки или плоскогубцев. Убедитесь, что новые контакты надежно закреплены и не имеют люфта. Также стоит обратить внимание на состояние пружин, которые обеспечивают плотное прилегание контактов. Если пружины ослаблены или повреждены, их также следует заменить.
Корпус выключателя массы может подвергаться механическим повреждениям или коррозии, что также требует его замены. При этом важно убедиться, что новый корпус совместим с остальными компонентами системы. Установка нового корпуса должна производиться с соблюдением всех рекомендаций производителя, чтобы избежать проблем с герметичностью и защитой от внешних воздействий.
После замены всех изношенных компонентов необходимо провести тестирование выключателя массы. Для этого подключите аккумулятор и проверьте работу устройства в различных режимах. Убедитесь, что выключатель надежно отключает и включает электрическую цепь, а также что нет посторонних шумов или запахов, указывающих на возможные неисправности.
Регулярная проверка и замена изношенных компонентов выключателя массы Камаз помогут избежать серьезных проблем с электрической системой автомобиля и продлить срок службы устройства. Рекомендуется проводить такие проверки не реже одного раза в год или при каждом техническом обслуживании автомобиля.
Советы по выбору выключателя массы для Камаз
Выбор выключателя массы для Камаз — это важный этап, который требует внимательного подхода. Правильный выбор устройства обеспечит надежную работу электрической системы автомобиля и повысит его безопасность. Ниже приведены несколько ключевых аспектов, на которые стоит обратить внимание при выборе выключателя массы.
1. Тип выключателя: Существует несколько типов выключателей массы, включая механические и электронные. Механические выключатели, как правило, более просты в установке и эксплуатации, но могут иметь ограничения по сроку службы. Электронные устройства, в свою очередь, предлагают более широкий функционал и могут быть оснащены дополнительными защитными функциями, такими как защита от короткого замыкания.
2. Номинальное напряжение и ток: При выборе выключателя массы необходимо учитывать номинальное напряжение и ток, которые будут проходить через устройство. Для Камазов, как правило, используются выключатели с номинальным напряжением 12 или 24 В и током от 100 до 300 А. Важно выбрать выключатель, который сможет выдерживать максимальные нагрузки, чтобы избежать перегрева и выхода из строя.
3. Материалы и качество изготовления: Обратите внимание на материалы, из которых изготовлен выключатель. Корпус должен быть выполнен из прочного и устойчивого к коррозии материала, такого как алюминий или специальный пластик. Клеммы и контакты должны быть выполнены из меди или латуни, что обеспечит надежное соединение и минимальные потери энергии.
4. Условия эксплуатации: Выключатель массы должен быть устойчив к воздействию внешней среды, включая влагу, пыль и высокие температуры. Если ваш Камаз будет эксплуатироваться в сложных условиях, стоит выбирать устройства с защитой от влаги и пыли, соответствующей стандарту IP65 или выше.
5. Удобство установки и эксплуатации: Обратите внимание на конструкцию выключателя. Некоторые модели имеют удобные ручки или кнопки, которые позволяют быстро и легко отключать массу. Также стоит учитывать, насколько просто будет установить устройство в вашем автомобиле, и есть ли в комплекте все необходимые крепежные элементы.
6. Рекомендации производителей: При выборе выключателя массы стоит обратить внимание на продукцию известных и зарекомендовавших себя производителей. Изучите отзывы и рекомендации других владельцев Камазов, чтобы выбрать наиболее надежное и качественное устройство.
Следуя этим советам, вы сможете выбрать выключатель массы, который будет надежно работать в вашем Камазе, обеспечивая безопасность и стабильность электрической системы автомобиля.
