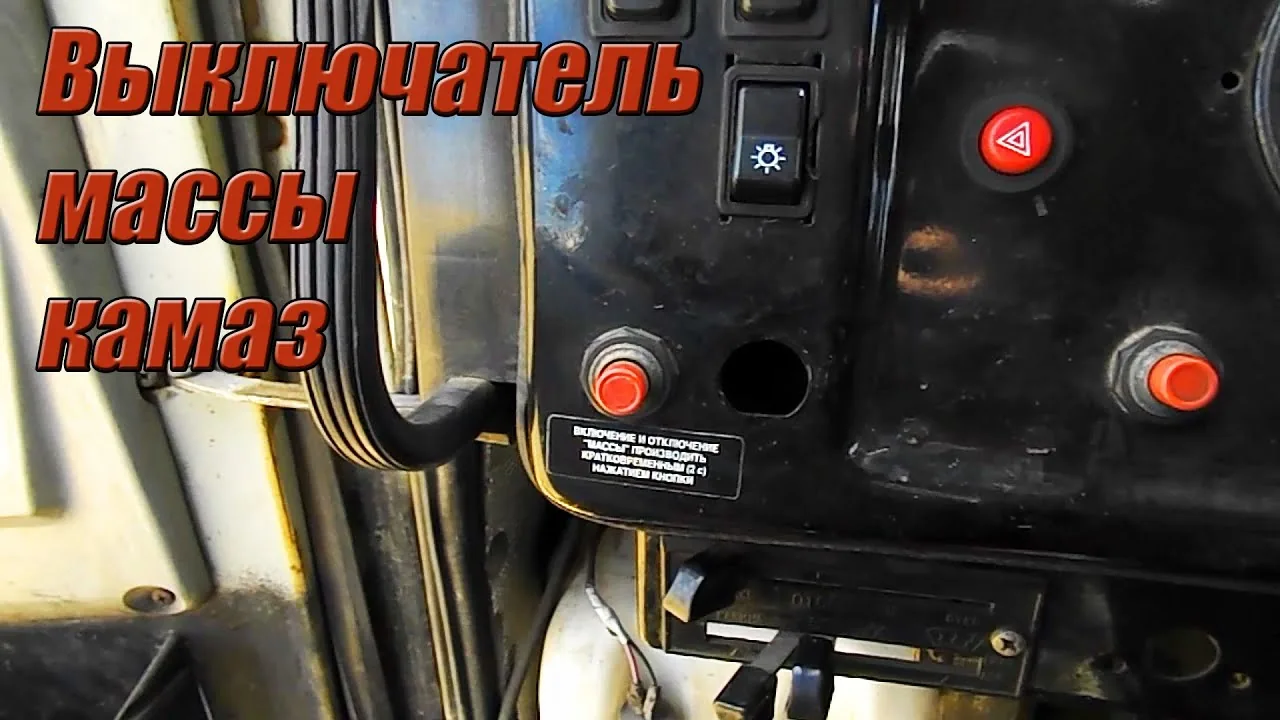

Установка выключателя массы (лягушки) на КАМАЗ является важной процедурой, обеспечивающей безопасность и надежность работы электрической системы автомобиля. В данной статье представлено техническое руководство, которое поможет вам правильно установить выключатель массы, ознакомиться с необходимыми схемами подключения, а также узнать о регулировке штока и методах устранения возможных неисправностей. Следуя представленным рекомендациям, вы сможете значительно повысить эксплуатационные характеристики вашего автомобиля и предотвратить потенциальные проблемы с электросистемой.
Диагностика и выбор комплектующих для замены
Перед началом ремонта важно точно определить тип выключателя, установленного на вашем автомобиле. Его конструкция может различаться в зависимости от года выпуска и модели транспортного средства.
На современных автомобилях КАМАЗ с бортовым напряжением 24 В чаще всего используются выключатели серии ВК318 или их аналоги. Они обеспечивают повышенную защиту от влаги и пыли по стандарту IP67.
Визуальный осмотр узла поможет выявить внешние повреждения корпуса, окисление клемм или следы термического воздействия на пластиковых частях. Эти признаки указывают на необходимость замены.
Типы выключателей и их совместимость
Стандартные выключатели массы можно классифицировать на два основных типа в зависимости от конструкции привода: с винтовым штоком и с рычажным механизмом. Каждый из этих типов имеет свои особенности установки.
Выключатели с винтовым штоком, например, ВК318Б, требуют тщательной настройки длины резьбовой части для обеспечения надежного контакта при закручивании.
Рычажные механизмы, чаще встречающиеся в старых моделях, менее подвержены вибрациям, но могут быстро изнашиваться из-за шарнирных соединений.
При выборе запасной части важно учитывать номинальный ток. Для автомобилей КАМАЗ он должен составлять не менее 50 Ампер в режиме постоянной работы и выдерживать пусковые токи стартера до 300 Ампер.
Качество материалов, из которых изготовлены контакты, существенно влияет на долговечность устройства. Рекомендуется выбирать модели с посеребренными или латунными контактными группами.
Использование недорогих аналогов с стальными контактами приводит к быстрому образованию нагара и увеличению переходного сопротивления, что вызывает перегрев узла.
Интересные факты
Вот несколько интересных фактов, связанных с установкой выключателя массы на КАМАЗ:
Безопасность и защита от короткого замыкания: Выключатель массы на КАМАЗе играет ключевую роль в обеспечении безопасности. Он позволяет полностью отключить электрическую цепь автомобиля, что предотвращает возможность короткого замыкания и защищает электрооборудование от повреждений.
Удобство обслуживания: Установка выключателя массы значительно упрощает процесс обслуживания автомобиля. При проведении технического обслуживания или ремонте достаточно отключить выключатель, что исключает риск случайного замыкания или поражения электрическим током.
Снижение потребления энергии: Выключатель массы помогает снизить потребление энергии в состоянии покоя. Это особенно актуально для грузовых автомобилей, которые могут находиться в простое длительное время. Отключение электрической цепи предотвращает разряд аккумулятора и продлевает его срок службы.
Эти аспекты подчеркивают важность правильной установки и использования выключателя массы на автомобилях КАМАЗ.
Технология монтажа и схема подключения
Монтаж нового выключателя массы требует тщательного соблюдения последовательности действий для обеспечения надежности электрического соединения и безопасности в эксплуатации.
Работы следует выполнять при полностью отключенной бортовой сети, для чего заранее отсоединяют клеммы от аккумуляторов.
Обычно место установки располагается на лонжероне рамы, близко к аккумуляторной батарее. Это позволяет сократить длину незащищенного участка силового кабеля.
Порядок установки и крепление корпуса
Крепление корпуса выключателя к металлической раме осуществляется через предусмотренные отверстия с использованием болтов М8 или М10. Обязательно устанавливаются гроверные шайбы.
Поверхность рамы в месте соприкосновения с корпусом выключателя должна быть очищена до металлического состояния для надежного заземления, если конструкция требует заземления через корпус.
В большинстве схем КАМАЗ выключатель устанавливается в разрыв минусового провода, который идет от аккумулятора к кузову или стартеру.
Силовые кабели подключаются к соответствующим клеммам с такой затяжкой, которая исключает люфт, но не создает чрезмерного усилия, способного повредить резьбу.
Для защиты соединений от коррозии и влаги рекомендуется использовать специальную смазку для электроконтактов или термоусадочные кембрики.
После физического закрепления устройства производится подключение управляющих элементов, если выключатель оснащен дополнительным маломощным контактом для сигнализации или блокировки.
Регулировка штока и настройка контактов
Одним из ключевых этапов установки является правильная настройка длины штока, которая влияет на момент замыкания и размыкания контактной группы.
Слишком короткий шток может привести к ненадежному контакту, что вызовет искрение и перегрев. В то же время, слишком длинный шток может повредить внутренние компоненты при полном закручивании.
Настройка выполняется путем вращения штока относительно корпуса выключателя, после чего фиксируется положение контргайкой.
Критерии правильной регулировки
При полностью закрученном штоке (в положении «включено») сопротивление между входом и выходом выключателя должно стремиться к нулю.
В выключенном состоянии разрыв цепи должен быть полным, что подтверждается отсутствием свечения контрольной лампы при подключении нагрузки.
Ход штока должен быть плавным и без заеданий, а усилие на ключе-маховике не должно превышать 5-7 Нм для удобства водителя.
Если выключатель имеет дополнительный сигнальный контакт, его настройка осуществляется с помощью отдельного винта на боковой стороне корпуса.
Этот контакт предназначен для передачи сигнала на панель приборов или для блокировки запуска двигателя при разомкнутом контуре массы.
Точность регулировки проверяется с помощью мультиметра в режиме измерения сопротивления, фиксируя момент перехода от бесконечности к нулю.
| Параметр | Нормативное значение | Допустимое отклонение |
|---|---|---|
| Номинальное напряжение | 24 В | ± 2 В |
| Рабочий ток | 50 А | до 300 А (кратковременно) |
| Сопротивление контактов | < 0.01 Ом | не более 0.05 Ом |
Типичные ошибки и методы их устранения
В процессе эксплуатации и обслуживания электропитательной системы КАМАЗ часто возникают ошибки, которые могут свести на нет усилия по ремонту и привести к серьезным поломкам.
Одной из распространенных проблем является недостаточная затяжка клемм. Под воздействием вибрации это может ослабить контакт и вызвать дугообразование.
Также часто игнорируется защита от влаги, что критично для автомобилей, работающих в условиях высокой влажности или подвергающихся мойке.
- Отсутствие смазки на резьбе штока может привести к закисанию механизма. В результате выключатель становится невозможно повернуть ключом, и потребуется разборка и очистка.
- Использование проводов с недостаточным сечением вызывает перегрев проводки в месте подключения к выключателю, оплавление изоляции и риск возникновения пожара.
- Неправильная полярность подключения менее критична для разрыва массы, но путаница с сигнальным контактом может привести к некорректной работе бортовой электроники.
- Игнорирование зачистки контактных площадок приводит к образованию окислов на металле, что создает высокое переходное сопротивление и вызывает падение напряжения на стартере.
Для устранения указанных дефектов необходимо демонтировать узел, провести дефектовку всех элементов и осуществить повторную сборку с соблюдением всех технологических требований.
Регулярная профилактика, включая визуальный осмотр и проверку затяжки клемм каждые 10 тысяч километров, помогает избежать неожиданных отказов в пути.
Обеспечение надежности электрических соединений
Заключительным этапом работы является всесторонняя проверка системы питания. Она подтверждает корректность проведенных операций и готовность оборудования к эксплуатации.
Важно убедиться, что при включенной массе все энергетические потребители работают в нормальном режиме, а напряжение на клеммах аккумулятора и после выключателя практически совпадает.
Разница потенциалов не должна превышать 0,5 Вольта под нагрузкой, что свидетельствует об отсутствии нежелательных сопротивлений в цепи.
Контрольный запуск и проверка под нагрузкой
Первый запуск двигателя после установки нового выключателя требует особого внимания. Важно следить за показаниями приборов и отсутствием посторонних запахов.
Во время работы стартера напряжение в бортовой сети не должно опускаться ниже допустимых значений, так как это может указывать на плохой контакт в цепи «массы».
Если двигатель запускается без проблем и приборы показывают стабильное напряжение, установку можно считать успешной.
Рекомендуется провести повторную проверку через 100-200 километров пробега, так как тепловое расширение материалов может потребовать дополнительной подтяжки соединений.
| Симптом | Возможная причина | Способ устранения |
|---|---|---|
| Искрение при включении | Наличие нагрузки в цепи | Отключить потребители перед включением |
| Нагрев корпуса | Плохой контакт клемм | Зачистить и затянуть соединения |
| Самопроизвольное выключение | Вибрация или брак штока | Заменить выключатель или усилить фиксацию |
Соблюдение регламента технического обслуживания электрооборудования увеличивает срок службы аккумуляторов и стартерной системы.
Качественный выключатель массы — это простой, но важный компонент, обеспечивающий энергетическую безопасность грузовика.
Привычка проверять состояние «лягушки» перед каждой сменой сезона или длительным рейсом станет залогом надежной работы техники.
Обслуживание и периодическая проверка выключателя массы
Выключатель массы является важным элементом электрической системы автомобиля, обеспечивая безопасное отключение питания при проведении технического обслуживания или ремонтов. Для обеспечения надежной работы выключателя массы необходимо проводить регулярное обслуживание и периодическую проверку его состояния.
Первым шагом в обслуживании выключателя массы является визуальный осмотр. Необходимо проверить наличие механических повреждений, коррозии или загрязнений на корпусе выключателя и его контактах. Особое внимание следует уделить состоянию проводов, соединяющих выключатель с аккумуляторной батареей и другими элементами электрической системы. Если обнаружены повреждения, необходимо заменить поврежденные элементы.
Следующим этапом является проверка работоспособности выключателя массы. Для этого необходимо отключить аккумулятор и проверить, как выключатель реагирует на включение и выключение. При включении выключателя должно произойти четкое щелчковое действие, а при выключении — отсутствие каких-либо посторонних звуков. Если выключатель не срабатывает или работает с задержкой, это может свидетельствовать о его неисправности.
Также важно проверить электрическое сопротивление контактов выключателя. Для этого используется мультиметр, который позволяет измерить сопротивление в открытом и закрытом состоянии выключателя. В идеале сопротивление в закрытом состоянии должно быть минимальным, а в открытом — максимальным. Если значения не соответствуют норме, выключатель подлежит замене.
Кроме того, рекомендуется проводить периодическую очистку контактов выключателя от окислов и загрязнений. Для этого можно использовать специальные средства для очистки электрических контактов или мелкую наждачную бумагу. После очистки контакты следует обработать антикоррозийным составом для предотвращения повторного окисления.
Не менее важным аспектом является проверка крепления выключателя массы. Он должен быть надежно зафиксирован на кузове автомобиля, чтобы избежать его случайного отключения во время эксплуатации. Если крепление ослабло, необходимо подтянуть крепежные элементы или заменить их при необходимости.
Рекомендуется проводить полное обслуживание выключателя массы не реже одного раза в год, а также перед длительными поездками или после длительного простоя автомобиля. Это позволит избежать неприятных ситуаций, связанных с неисправностью электрической системы, и обеспечит надежную работу автомобиля в любых условиях.
В заключение, регулярное обслуживание и проверка выключателя массы — это важная часть технического обслуживания автомобиля КАМАЗ. Следуя указанным рекомендациям, можно значительно продлить срок службы выключателя и обеспечить безопасность эксплуатации транспортного средства.
Рекомендации по уходу и профилактике
Установка выключателя массы на КАМАЗ — это важный этап, который требует не только внимательного подхода на этапе монтажа, но и регулярного ухода за установленным оборудованием. Правильная эксплуатация и профилактика помогут продлить срок службы выключателя массы и обеспечить его надежную работу.
Во-первых, необходимо регулярно проверять состояние контактов выключателя. Коррозия и загрязнение могут привести к ухудшению электрического контакта, что, в свою очередь, может вызвать перегрев и выход из строя устройства. Рекомендуется очищать контакты с помощью специального средства для удаления коррозии и использовать антикоррозийные составы для защиты.
Во-вторых, следует следить за состоянием проводов и соединений, которые идут к выключателю массы. Периодически проверяйте их на наличие повреждений, изоляция должна быть целой, без трещин и обрывов. Если вы заметили какие-либо дефекты, необходимо немедленно заменить поврежденные участки проводки.
Также важно следить за тем, чтобы выключатель массы не подвергался механическим повреждениям. Убедитесь, что он установлен в защищенном месте, где нет риска удара или воздействия внешних факторов, таких как влага и пыль. Если выключатель установлен в открытом пространстве, рекомендуется использовать защитные кожухи или экраны.
Не забывайте о регулярной проверке работы выключателя. Для этого можно периодически включать и выключать его, следя за тем, чтобы он работал плавно и без заеданий. Если вы заметили, что выключатель стал работать с трудом или издает посторонние звуки, это может быть признаком его неисправности, и его следует заменить.
Кроме того, рекомендуется проводить профилактическое обслуживание выключателя массы не реже одного раза в год. Это включает в себя полную проверку всех соединений, очистку контактов, а также проверку работоспособности устройства под нагрузкой. Если вы не уверены в своих силах, лучше обратиться к специалистам, которые смогут провести диагностику и обслуживание на профессиональном уровне.
Следуя этим рекомендациям, вы сможете обеспечить надежную и долговечную работу выключателя массы на вашем КАМАЗе, что в свою очередь повысит безопасность и эффективность эксплуатации автомобиля.
Влияние климатических условий на работу выключателя
Климатические условия играют значительную роль в функционировании выключателя массы на автомобилях, таких как КАМАЗ. Эти устройства предназначены для отключения электрооборудования, что особенно важно в условиях экстремальных температур, высокой влажности или запыленности.
При низких температурах, особенно ниже -20°C, механизмы выключателя могут затвердевать, что приводит к затруднениям в его активации. Это связано с тем, что смазочные материалы, используемые в конструкции, могут терять свои свойства, что увеличивает трение между движущимися частями. В таких условиях рекомендуется использовать специальные зимние смазки, которые сохраняют свои характеристики при низких температурах.
Высокие температуры, превышающие 40°C, также могут негативно сказаться на работе выключателя массы. При перегреве может происходить расплавление изоляционных материалов, что приводит к короткому замыканию и выходу устройства из строя. Для предотвращения таких ситуаций важно устанавливать выключатель в местах, защищенных от прямых солнечных лучей и источников тепла.
Влажность и наличие конденсата также могут стать причиной коррозии контактов выключателя. В условиях повышенной влажности рекомендуется использовать герметичные конструкции, которые защищают внутренние элементы от воздействия влаги. Кроме того, регулярная проверка и обслуживание выключателя помогут выявить и устранить проблемы, связанные с коррозией.
Запыленность и загрязнение окружающей среды могут привести к накоплению пыли и грязи на контактах выключателя, что ухудшает его проводимость и может вызвать перегрев. Для защиты от загрязнений рекомендуется устанавливать защитные кожухи и регулярно очищать устройство от накопившихся частиц.
Таким образом, для обеспечения надежной работы выключателя массы на КАМАЗ в различных климатических условиях необходимо учитывать влияние температуры, влажности и загрязненности окружающей среды. Правильный выбор места установки, использование качественных материалов и регулярное техническое обслуживание помогут продлить срок службы устройства и обеспечить его эффективную работу.
Специфика эксплуатации в различных условиях
Выключатель массы на КАМАЗ играет ключевую роль в обеспечении безопасности и надежности работы электрической системы автомобиля. Однако его эксплуатация может варьироваться в зависимости от условий, в которых используется транспортное средство. Рассмотрим основные аспекты, влияющие на работу выключателя массы в различных условиях.
1. Климатические условия: В зависимости от региона эксплуатации, климатические условия могут существенно влиять на работу выключателя массы. В условиях низких температур, например, в северных регионах, может происходить замерзание жидкости в системе, что приводит к увеличению нагрузки на электрические компоненты. Это, в свою очередь, может вызвать перегрев и выход из строя выключателя. В жарких климатах высокие температуры могут способствовать ускоренному старению материалов, из которых изготовлен выключатель, что также негативно сказывается на его функциональности.
2. Условия эксплуатации: Важным фактором является тип эксплуатации автомобиля. Для грузовых автомобилей, работающих в условиях бездорожья или на строительных площадках, характерны повышенные механические нагрузки и вибрации. Это может привести к ослаблению соединений и повреждению контактов выключателя массы. В таких случаях рекомендуется регулярно проверять состояние выключателя и при необходимости производить его замену или обслуживание.
3. Влияние пыли и влаги: В условиях повышенной запыленности или влажности, например, в сельском хозяйстве или в строительстве, выключатель массы может подвергаться воздействию агрессивной среды. Пыль и влага могут проникать внутрь устройства, что приводит к коррозии контактов и снижению их проводимости. Для защиты выключателя от таких воздействий рекомендуется использовать герметичные модели или устанавливать защитные кожухи.
4. Электрические нагрузки: Важно учитывать, что в зависимости от типа оборудования, подключенного к электрической системе КАМАЗа, могут возникать различные электрические нагрузки. При использовании мощных потребителей, таких как сварочные аппараты или насосы, необходимо выбирать выключатель массы с соответствующими характеристиками, чтобы избежать его перегрева и выхода из строя.
5. Регулярное обслуживание: Независимо от условий эксплуатации, регулярное техническое обслуживание выключателя массы является залогом его надежной работы. Рекомендуется проводить визуальный осмотр, проверять крепления и состояние контактов, а также очищать от загрязнений. В случае выявления каких-либо дефектов, следует незамедлительно производить ремонт или замену устройства.
Таким образом, специфика эксплуатации выключателя массы на КАМАЗ в различных условиях требует внимательного подхода и регулярного контроля. Это позволит обеспечить надежную работу электрической системы и повысить безопасность эксплуатации автомобиля.
Альтернативные решения и модернизация системы
В процессе эксплуатации автомобилей КАМАЗ, особенно в условиях повышенных нагрузок и сложных климатических условий, возникает необходимость в модернизации электрических систем для повышения надежности и безопасности. Одним из таких решений является установка выключателя массы, который позволяет быстро отключать электрическую цепь в случае необходимости. Однако, помимо стандартного решения, существуют и альтернативные подходы, которые могут улучшить функциональность и безопасность системы.
Одним из альтернативных решений является использование автоматических выключателей, которые могут не только отключать цепь при перегрузке, но и восстанавливать её в случае нормализации условий. Это позволяет избежать ручного вмешательства и повышает уровень автоматизации автомобиля. Такие устройства могут быть интегрированы в систему управления автомобилем, что позволяет отслеживать состояние электрической сети и предотвращать возможные аварийные ситуации.
Еще одним вариантом модернизации является установка системы дистанционного управления выключателем массы. Это решение позволяет водителю управлять отключением и включением электрической цепи из кабины автомобиля, что особенно удобно в экстренных ситуациях. Дистанционное управление может быть реализовано как через проводные, так и через беспроводные технологии, что обеспечивает гибкость в установке и эксплуатации.
Также стоит рассмотреть возможность интеграции выключателя массы с системой мониторинга состояния аккумуляторов. Современные системы могут отслеживать уровень заряда, температуру и другие параметры, что позволяет предотвратить глубокую разрядку аккумуляторов и продлить их срок службы. В случае обнаружения аномалий система может автоматически отключать электрическую цепь, предотвращая повреждение оборудования.
Не менее важным аспектом является выбор материалов и компонентов для установки выключателя массы. Использование высококачественных и устойчивых к коррозии материалов значительно увеличивает срок службы устройства и снижает вероятность его выхода из строя. Рекомендуется использовать выключатели, сертифицированные по международным стандартам, что гарантирует их надежность и безопасность в эксплуатации.
В заключение, модернизация системы выключателя массы на автомобилях КАМАЗ может значительно повысить их эксплуатационные характеристики и безопасность. Альтернативные решения, такие как автоматические выключатели, системы дистанционного управления и интеграция с мониторингом состояния аккумуляторов, открывают новые горизонты для улучшения электрических систем. При этом важно учитывать специфику эксплуатации автомобиля и выбирать наиболее подходящие решения для конкретных условий.
