В данной статье мы рассмотрим обманку лампочки ABS, которая может быть полезна для владельцев грузовиков и автомобилей, сталкивающихся с проблемами, связанными с индикацией системы антиблокировки тормозов. Мы подробно обсудим различные методы и схемы, позволяющие устранить горение индикатора ABS, включая установку резисторов и программное отключение. Эта информация поможет вам не только сэкономить на ремонте, но и обеспечить безопасность на дороге, устранив ложные сигналы о неисправностях системы.
Принцип работы датчиков ABS и логика ошибки
Чтобы понять механизм обманки, важно изучить физические принципы работы системы. Датчики ABS отслеживают скорость вращения каждого колеса и передают данные в электронный блок управления (ECU). Если ECU обнаруживает аномальный сигнал или не получает его, загорается индикатор ошибки, и система переходит в аварийный режим. Алгоритмы работы и методы эмуляции могут значительно различаться в зависимости от типа датчика.
Пассивные индуктивные датчики
На большинстве старых и средневозрастных грузовиков, таких как КАМАЗ, МАЗ или MAN предыдущих моделей, используются пассивные индуктивные датчики. Их работа основана на изменении магнитного поля, когда зубья гребенки (импульсного колеса) проходят мимо сердечника датчика. В состоянии покоя такая цепь представляет собой стандартную катушку с внутренним сопротивлением от 800 до 2500 Ом, в зависимости от модели и производителя.
Блок управления ABS постоянно отслеживает сопротивление цепи. Если датчик отключен или провод поврежден, сопротивление стремится к бесконечности (обрыв), и система фиксирует ошибку. Для создания обманного сигнала достаточно обеспечить цепь сопротивлением, аналогичным исправному датчику. Это можно сделать, подключив резистор параллельно или последовательно, который будет имитировать наличие катушки в цепи.
Важно помнить, что индуктивный датчик вырабатывает переменный ток, амплитуда которого увеличивается с ростом скорости вращения колеса. Простая резистивная обманка не создаст переменного напряжения, но сможет «обмануть» проверку целостности цепи при включении зажигания. Блок управления увидит нормальное сопротивление, и лампа постоянного тока не загорится. Однако во время движения, когда система начнет запрашивать датчик на наличие импульсов, ошибка может снова появиться или перейти в статус «неисправность сигнала».
| Метод обманки ABS | Описание | Примечания |
|---|---|---|
| Резистор | Установка резистора в цепь ABS | Подбирается по сопротивлению |
| Эмулятор датчика ABS | Использование эмулятора для имитации сигнала | Может быть универсальным |
| Программное отключение | Перепрошивка ЭБУ для отключения ABS | Требует специализированного оборудования |
| Замена датчика | Установка нового датчика ABS | Решает проблему с неисправным датчиком |
| Соединение проводов | Прямое соединение проводов датчика | Риск короткого замыкания |
Интересные факты
Вот несколько интересных фактов о "обманке" лампочки ABS:
Принцип работы обманки: Обманка для лампочки ABS (антиблокировочной системы тормозов) имитирует нормальную работу системы, чтобы предотвратить загорание индикатора на приборной панели. Обычно это достигается с помощью резистора или специального электронного устройства, которое создает нужное сопротивление, обманывая систему автомобиля.
Риски использования обманки: Установка обманки может скрыть реальные проблемы с системой ABS, что может привести к снижению безопасности автомобиля. Например, если система ABS действительно неисправна, водитель может не осознавать этого и столкнуться с проблемами при экстренном торможении.
Законодательные аспекты: В некоторых странах использование обманок для систем безопасности, таких как ABS, может быть незаконным. Это связано с тем, что такие устройства могут нарушать требования к безопасности автомобилей и приводить к юридическим последствиям в случае аварии.
Активные датчики и система WABCO EBS
Современные грузовые автомобили, оснащенные системами WABCO EBS или Knorr-Bremse, используют активные датчики на основе эффекта Холла. Эти устройства требуют постоянного источника питания (обычно 12В или 5В) и передают цифровые сигналы. Обмануть такую систему с помощью простого резистора практически невозможно, так как блок управления ожидает строго определенные частоты и формы сигналов.
Обманка активных датчиков чаще всего осуществляется с помощью программного обеспечения или установки специального электронного модуля-эмулятора, который генерирует синусоидальный или прямоугольный сигнал нужной частоты. Попытка замыкания контактов или подключения резистора к активному датчику может привести к повреждению самого датчика или порта ввода блока управления из-за короткого замыкания или неправильного напряжения.
На практике физическая обманка для систем с активными датчиками используется редко. Чаще применяется метод программного исключения датчика из конфигурации автомобиля через диагностический сканер, если архитектура системы это позволяет, или устанавливается полноценная замена неисправного компонента.
⚠️ Важно: Установка резистивной обманки в системе с активными датчиками может вызвать короткое замыкание в цепи питания и повредить блок ABS. Всегда проверяйте тип датчика перед любыми вмешательствами в электрическую систему.
Схемы подключения и расчет номиналов резисторов
Наиболее популярным и доступным способом для пассивных систем является использование резисторов. Главная задача — выбрать элемент с сопротивлением, соответствующим среднему значению исправных датчиков данного автомобиля. Если на одной оси установлены датчики с сопротивлением 1200 Ом, то обманка должна иметь аналогичное значение.
Резистор должен обладать достаточной мощностью рассеивания, чтобы избежать перегрева от колебаний напряжения в бортовой сети, хотя токи в этом случае невелики. Рекомендуется использовать элементы с мощностью не менее 0.5 Вт, а лучше 1-2 Вт, чтобы обеспечить запас прочности и стабильную работу в условиях вибрации и температурных колебаний, характерных для грузовых автомобилей.
Подключение обычно осуществляется в разрыв цепи непосредственно перед блоком ABS или в месте соединения жгута датчика. Если датчик полностью удален, резистор впаивается между контактами разъема, который идет к блоку управления. В некоторых случаях, когда датчик остается на месте, но неисправен (например, размагнитился или повреждена обмотка), резистор подключается параллельно ему, чтобы общее сопротивление цепи находилось в допустимом диапазоне.
Расчет сопротивления для параллельного подключения
Если нужно подключить обманку параллельно неработающему датчику или другому резистору, общее сопротивление цепи снизится. Формула для расчета двух параллельных сопротивлений выглядит так: R_общ = (R1 * R2) / (R1 + R2). Это важно учитывать, чтобы не отклониться от номинального значения, необходимого для блока управления.
Предположим, штатный датчик имеет сопротивление 1000 Ом, а система требует минимум 900 Ом для успешной проверки. Если датчик показывает 500 Ом, расчет должен быть выполнен так, чтобы итоговое значение находилось в допустимых пределах. Чаще всего неисправный датчик демонстрирует обрыв (бесконечность). В этом случае параллельное подключение резистора на 1000 Ом обеспечит итоговое значение в 1000 Ом, что и требуется.
Таблица типовых сопротивлений датчиков
| Производитель системы / Автомобиль | Тип сенсора | Стандартное сопротивление (Ом) | Значение резистора-обманки |
|---|---|---|---|
| WABCO (старые версии) | Индуктивный | 1000 - 1400 | 1.2 кОм (1 Вт) |
| Knorr-Bremse | Индуктивный | 800 - 1200 | 1.0 кОм (1 Вт) |
| КАМАЗ (Евро-2, Евро-3) | Индуктивный | 1500 - 2500 | 2.0 кОм (2 Вт) |
Для качественного монтажа используйте термоусадочные материалы и надежные методы пайки. Скрутки в цепях ABS недопустимы, так как окисление контактов может изменить сопротивление цепи, и блок снова выдаст ошибку, даже если резистор исправен. Устанавливайте резистор в защищенном от влаги и дорожных реагентов месте.
Аппаратные эмуляторы и программное отключение

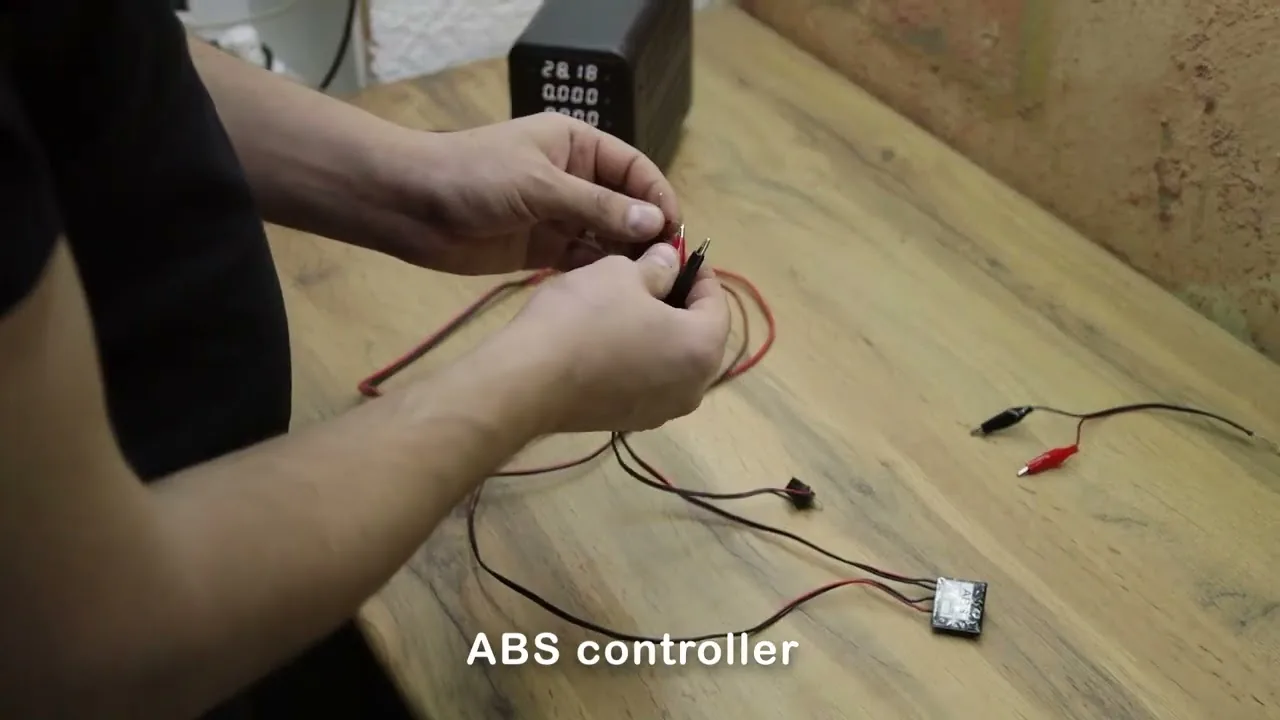

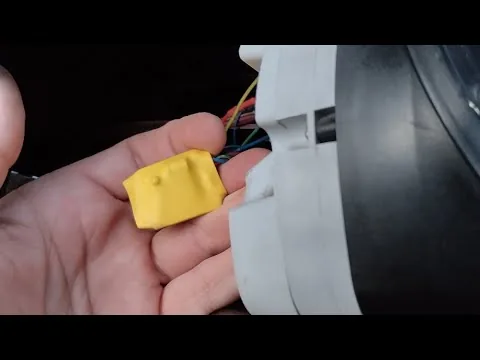

Когда резисторы становятся неэффективными или речь идет о сложных активных системах, применяются более современные решения. Аппаратные эмуляторы — это устройства на базе микроконтроллеров, которые устанавливаются в разрыв цепи датчика. Они обрабатывают запросы от блока ABS и создают ответный сигнал, имитирующий вращение колеса с постоянной или переменной скоростью.
Эти устройства часто используются в коммерческом транспорте, где простой автомобиля из-за загорания лампы ABS недопустим. Замена датчика на дорогих моделях, например, с интегрированным подшипником, может занять время на заказ необходимых запчастей. Эмулятор позволяет безопасно доехать до базы или сервиса, избегая постоянного мигания индикатора.
Программное отключение (Config-файлы)
На современных грузовиках с электронной архитектурой (CAN-шина) наиболее эффективным способом является программное отключение канала датчика. Этот метод требует определенной квалификации и использования диагностического оборудования, такого как WABCO DIAG, Knorr-Bremse KBS или универсальные сканеры, например, Jaltest.
Оператор подключается к блоку ABS, переходит в режим конфигурации и изменяет параметры, связанные с количеством датчиков или конфигурацией шасси. Например, если грузовик является бортовым тягачом (4x2), но в системе указано 6 датчиков (6x4), а на прицепе они отсутствуют или неисправны, можно перенастроить блок на работу с 4 датчиками. В этом случае блок перестанет запрашивать отсутствующие каналы и не будет выдавать ошибку.
Неправильная настройка может привести к сбоям в работе системы EBS/ABS, что создаёт опасность при торможении.
Типичные ошибки при установке обманки
Хотя установка эмуляторов и резисторов может показаться простой задачей, на практике часто возникают критические ошибки, которые не только не решают существующие проблемы, но и создают новые. Ниже представлен список распространенных заблуждений и технических недочетов.
- Использование резисторов с низкой мощностью — применение компонентов на 0.125 или 0.25 Вт может привести к перегреву и выходу из строя за короткий срок. Это происходит из-за того, что при включении зажигания через цепь проходит ток, способный вызвать нагрев. Рекомендуется использовать резисторы мощностью от 1 Вт.
- Неправильный выбор номинала сопротивления — установка резистора «на глаз» или использование стандартных значений без предварительного измерения реального сопротивления исправных датчиков на конкретном автомобиле. Если разница в значениях окажется слишком большой, блок ABS может воспринять это как неисправность. Важно измерить сопротивление на исправном колесе и подобрать максимально близкий номинал.
- Плохие соединения и окисление — соединения, выполненные методом скрутки без пайки и качественной изоляции, могут быстро разрушиться из-за вибрации грузовика. Влага, попадая на соединения, вызывает окисление, что добавляет дополнительное переходное сопротивление и нарушает стабильность сигнала.
- Попытка обмануть активный датчик с помощью резистора — это серьезная ошибка для систем с датчиками Холла. Резистор не сможет создать необходимую частоту и может вызвать короткое замыкание, что приведет к выходу из строя блока управления.
⚠️ Важно: После установки любого обманного устройства обязательно проведите тестовый запуск системы. Запустите двигатель и дождитесь, пока погаснет лампа ABS. Если лампа гаснет, но загорается снова при начале движения, это означает, что блок проверяет наличие импульсов, и резистивная обманка не подойдет — потребуется эмулятор сигнала.
Сравнение методов и выбор решения
Выбор между резистором, эмулятором и программным отключением зависит от ваших финансовых возможностей, срочности ситуации и уровня технической подготовки. Резистор — самый экономичный вариант, но он подходит только для пассивных систем и предназначен исключительно для устранения ошибки «обрыв». Эмулятор стоит дороже, но предлагает большую универсальность. Программное отключение — самый затратный вариант из-за расходов на диагностику, но при этом оно наиболее надежное и соответствует инженерным стандартам.
При принятии решения важно учитывать и юридические аспекты. В некоторых регионах неисправная система ABS, сигнализируемая загорающейся лампой, может стать причиной запрета на эксплуатацию автомобиля при прохождении технического осмотра. Использование обманки позволяет формально пройти проверку, но не восстанавливает уровень безопасности.
Диагностика перед установкой
Перед установкой обманки важно убедиться, что неисправность связана именно с датчиком, а не с проводкой или блоком управления. Проверка проводов от разъема датчика до разъема блока управления поможет выявить возможные обрывы. Часто причиной проблемы становится окисление контактов в разъеме, что можно исправить простой зачисткой, а не установкой резистора.
Также проверьте зазор между датчиком и гребенкой. На грузовиках, подверженных вибрации, этот зазор может увеличиваться, что ослабляет сигнал. Регулировка зазора (если это возможно) или замена датчика с правильным зазором поможет решить проблему без обманок.
Безопасность эксплуатации и итоговые рекомендации
Использование обманки для лампочки ABS — это временное решение, позволяющее продолжать эксплуатацию автомобиля в аварийном режиме до полноценного ремонта. Важно помнить, что в этот период система предотвращения блокировки колес не работает. На мокрой дороге, снегу или гравии тормозной путь может значительно увеличиться, а колеса могут заблокироваться, что приведет к опрокидыванию прицепа или потере контроля над автомобилем.
Водителю необходимо компенсировать отсутствие электроники более ранним и плавным торможением, особенно при полной загрузке. Не стоит надеяться, что «если раньше тормозило, то и сейчас доедет». Электронные системы на грузовиках созданы не просто так — они играют важную роль в обеспечении безопасности в критических ситуациях.
Регулярно проверяйте состояние установленной обманки. Если используется резистор, убедитесь, что он не перегревается и контакты не окисляются. При первой возможности замените неисправный датчик или восстановите проводку. Обманка не должна становиться постоянной частью конструкции грузовика.
В заключение, правильная установка обманки требует понимания типа датчиков и точного выбора компонентов. Резистивный метод подходит для старых индуктивных систем, в то время как современные активные системы требуют либо эмуляторов, либо перепрошивки. Игнорирование этих аспектов может привести к поломке дорогостоящего блока управления ABS, стоимость которого значительно превышает цену резистора или датчика.
Обзор популярных моделей обманок для лампочки ABS
Обманки для лампочки ABS (антиблокировочной системы) представляют собой устройства, которые используются для имитации нормальной работы системы ABS в автомобиле. Они необходимы в случаях, когда система ABS отключена или неисправна, и водитель хочет избежать постоянного мигания индикатора на приборной панели. Рассмотрим несколько популярных моделей обманок, их особенности и способы установки.
1. Обманка на основе резистора
Одним из самых простых и доступных решений является обманка на основе резистора. Она представляет собой резистор, который подключается параллельно датчику ABS. Это позволяет "обмануть" систему, создавая необходимое сопротивление, что предотвращает загорание лампочки на приборной панели. Основные преимущества этого метода:
- Низкая стоимость;
- Простота установки;
- Не требует специальных знаний.
Однако стоит отметить, что такой метод не решает проблемы с системой ABS, а лишь скрывает её неисправности.
2. Обманка с использованием микроконтроллера
Более сложным, но и более эффективным решением является использование обманки на основе микроконтроллера. Такие устройства могут имитировать работу датчиков ABS, что позволяет не только отключить лампочку, но и сохранить функциональность системы. Преимущества:
- Имитирует работу системы ABS;
- Подходит для большинства моделей автомобилей;
- Позволяет избежать ошибок в системе управления.
Установка такой обманки требует определённых навыков в электронике и программировании, поэтому рекомендуется обращаться к специалистам.
3. Обманка с использованием CAN-шины
Современные автомобили часто используют CAN-шину для обмена данными между различными системами. Обманки, работающие с CAN-шиной, могут перехватывать сигналы от системы ABS и корректировать их, что позволяет избежать загорания лампочки. Преимущества:
- Высокая степень интеграции с автомобилем;
- Поддержка множества функций автомобиля;
- Минимальное вмешательство в проводку.
Однако такие устройства могут быть довольно дорогими и требуют профессиональной установки.
4. Обманки для конкретных марок автомобилей
Некоторые производители предлагают обманки, специально разработанные для определённых марок и моделей автомобилей. Эти устройства учитывают особенности электроники и системы ABS конкретного автомобиля, что делает их более эффективными. Преимущества:
- Оптимизированы для конкретных моделей;
- Легкость установки;
- Гарантия совместимости.
При выборе такой обманки важно учитывать модель автомобиля и год выпуска, чтобы избежать проблем с установкой и работой устройства.
В заключение, выбор обманки для лампочки ABS зависит от ваших потребностей, бюджета и уровня навыков в установке. Важно помнить, что использование обманки не решает проблемы с системой ABS, а лишь скрывает её неисправности. Рекомендуется проводить диагностику и ремонт системы ABS для обеспечения безопасности на дороге.
Советы по выбору обманки в зависимости от марки автомобиля
Выбор обманки лампочки ABS – это важный шаг, который требует учета множества факторов, связанных с конкретной маркой и моделью автомобиля. Разные производители используют различные системы управления ABS, что может влиять на совместимость обманок. Ниже приведены советы, которые помогут вам сделать правильный выбор.
1. Изучите спецификации вашего автомобиля. Перед тем как приобретать обманку, ознакомьтесь с технической документацией вашего автомобиля. В ней могут быть указаны особенности работы системы ABS, а также информация о том, какие компоненты могут быть несовместимы с обманкой. Это поможет избежать проблем с установкой и функционированием системы.
2. Учитывайте марку и модель автомобиля. Разные марки автомобилей могут иметь разные схемы подключения и типы сигналов, которые используются для индикации работы ABS. Например, для автомобилей марки Volkswagen могут потребоваться специфические обманки, которые учитывают особенности их электроники. В то время как для автомобилей Ford могут подойти более универсальные решения.
3. Обратите внимание на отзывы и рекомендации. Перед покупкой обманки стоит ознакомиться с отзывами других владельцев автомобилей вашей марки. Часто на форумах и в специализированных группах можно найти информацию о том, какие обманки работают лучше всего и какие из них вызывают проблемы. Это поможет вам избежать неудачных покупок и выбрать наиболее надежное решение.
4. Проверьте совместимость с системой диагностики. Некоторые обманки могут вызывать ошибки в системе диагностики автомобиля. Убедитесь, что выбранная вами обманка не будет конфликтовать с OBD-II (On-Board Diagnostics) вашего автомобиля. Это особенно важно для современных автомобилей, где системы диагностики играют ключевую роль в работе всех электронных компонентов.
5. Рассмотрите возможность установки обманки профессионалом. Если у вас нет опыта в установке подобных устройств, лучше доверить эту задачу специалисту. Неправильная установка может привести к повреждению электроники автомобиля или к неправильной работе системы ABS. Профессионал сможет не только правильно установить обманку, но и проверить ее работоспособность.
6. Не забывайте о качестве. При выборе обманки стоит обратить внимание на производителя и качество изделия. Дешевые и некачественные обманки могут быстро выйти из строя или вызвать дополнительные проблемы с электроникой автомобиля. Лучше потратить немного больше на надежное устройство, чем потом сталкиваться с последствиями неудачной покупки.
Следуя этим советам, вы сможете выбрать подходящую обманку для вашего автомобиля, что обеспечит надежную работу системы и избавит от ненужных проблем с индикацией ABS.

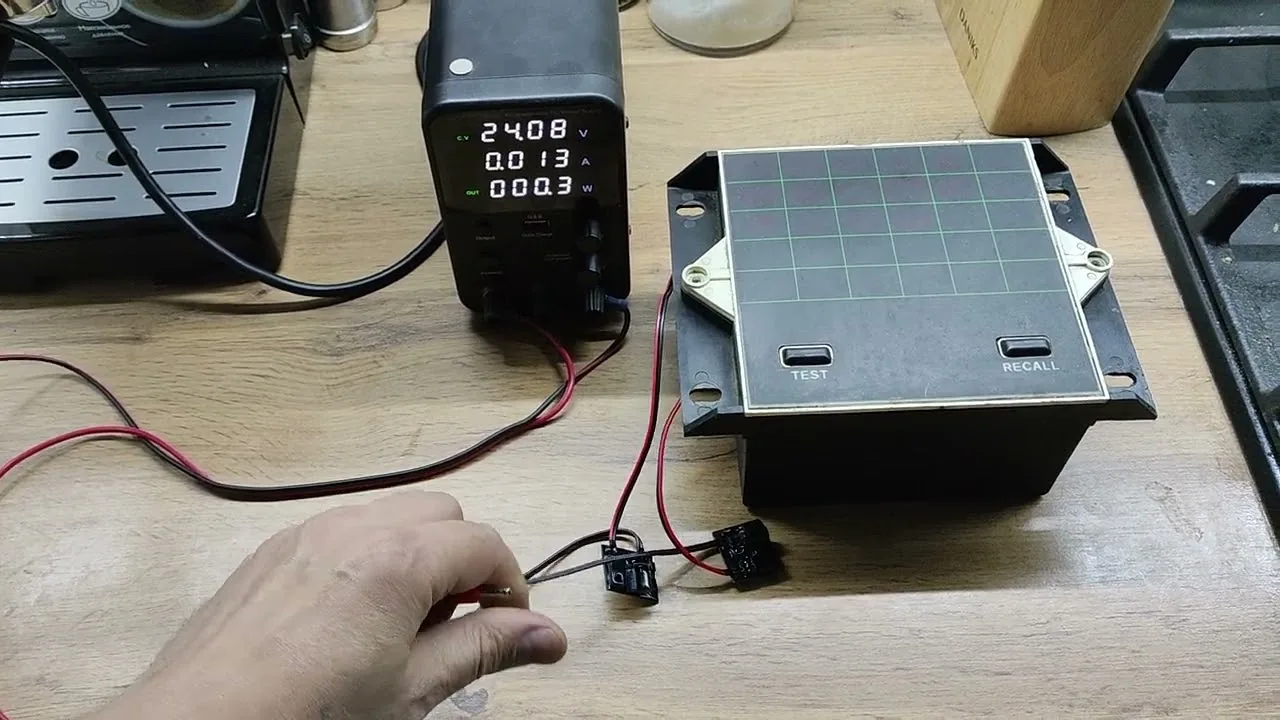

Тестирование и проверка работоспособности после установки
После завершения установки обманки лампочки ABS крайне важно провести тестирование и проверку работоспособности системы. Это поможет убедиться, что обманка функционирует корректно и не вызывает дополнительных проблем в работе тормозной системы автомобиля.
Первым шагом в процессе тестирования является визуальная проверка всех соединений и проводов, которые были задействованы в установке обманки. Убедитесь, что все контакты надежно зафиксированы, и нет видимых повреждений проводки. Неправильное подключение может привести к сбоям в работе системы или даже к ее поломке.
Далее, необходимо запустить двигатель автомобиля и обратить внимание на индикаторы на приборной панели. Если обманка установлена правильно, индикатор ABS должен остаться выключенным. Если индикатор продолжает гореть, это может свидетельствовать о том, что обманка не сработала, или что существует другая проблема в системе ABS.
Для более точной диагностики рекомендуется использовать диагностический сканер. Подключив его к OBD-II порту автомобиля, вы сможете считать коды ошибок, которые могут указывать на наличие неисправностей в системе ABS. Если сканер не показывает никаких ошибок, это хороший знак, что обманка работает корректно.
Кроме того, важно провести тест-драйв автомобиля. Во время движения проверьте, как реагирует тормозная система. Обратите внимание на то, как ведет себя автомобиль при резком торможении. Если тормоза работают плавно и без каких-либо посторонних звуков, это также указывает на успешную установку обманки.
Не забывайте, что установка обманки лампочки ABS может повлиять на безопасность автомобиля. Поэтому, если у вас возникли сомнения в правильности установки или в работоспособности системы, рекомендуется обратиться к специалистам для проведения более детальной диагностики и тестирования.
В заключение, тестирование и проверка работоспособности после установки обманки лампочки ABS являются неотъемлемой частью процесса. Это не только гарантирует, что система работает корректно, но и обеспечивает безопасность водителя и пассажиров на дороге.
