Ошибка SPN 1623 FMI 9 на двигателях Cummins ISBe может привести к серьезным проблемам в работе автомобиля, включая снижение мощности и увеличение расхода топлива. В данной статье мы подробно рассмотрим причины возникновения этого кода неисправности, а также предложим пошаговые методы диагностики и устранения проблемы, включая ремонт форсунок и их калибровку. Знание этих аспектов поможет владельцам и механикам эффективно справляться с неисправностями, обеспечивая надежную работу двигателя и продлевая срок его службы.
Техническая интерпретация кода неисправности
Код SPN 1623 в диагностической системе Cummins связан с третьим цилиндром двигателя. Число 1623 — это стандартный идентификатор параметра (Suspect Parameter Number), указывающий на цепь управления форсункой третьего цилиндра. Квалификатор FMI 9 (Failure Mode Identifier) сигнализирует, что блок управления не получает ожидаемую информацию о состоянии цепи или частота обновления сигнала выходит за пределы. Это означает, что ЭБУ отправляет сигнал, но не получает подтверждения его выполнения в установленный срок.
Причины проблемы могут быть связаны с обрывом проводов или внутренним коротким замыканием в соленоиде форсунки. Электронный блок управления постоянно отслеживает сопротивление и ток в цепи. Если значения выходят за пределы калибровки, система фиксирует ошибку. На практике такие ситуации часто возникают после мойки двигателя, попадания влаги в разъемы или из-за вибрации, повреждающей контакты.
Важно различать статическую и активную ошибку. Если код SPN 1623 FMI 9 постоянно отображается и не может быть удален, это указывает на наличие проблемы в данный момент. Если код сохраняется в истории (Inactive), но не отображается в реальном времени, это может свидетельствовать о периодических перебоях в контакте. Крайне важно проверить, не были ли перепутаны форсунки во время предыдущих ремонтов, так как нумерация цилиндров у Cummins идет от маховика к вентилятору, и третий цилиндр располагается в середине блока.
⚠️ Внимание: Перед началом любых работ с системой высокого давления топлива убедитесь, что давление в рампе сброшено. Остаточное давление может достигать 1600 бар, что представляет серьезную опасность при попадании струи на кожу.
Для первичной оценки состояния можно использовать таблицу соответствия кодов для различных версий ПО ЭБУ:
| Версия ПО ЭБУ | Описание реакции системы | Ограничение мощности |
|---|---|---|
| Cummins CM2150 | Отключение 3-й форсунки, работа на 5 цилиндрах | Снижение до 60% |
| Cummins CM2350 | Переход в аварийный режим, дергание | Снижение до 50% |
| Стандарт Евро-4 | Загорается Check Engine, сохраняется в памяти | Нет (при единичной ошибке) |
⚠️ Внимание: Не пытайтесь продолжать движение с активной ошибкой SPN 1623 на большие расстояния. Работа двигателя на пяти цилиндрах приводит к перегрузке кривошипно-шатунного механизма и повышению температуры.
Диагностика электрической цепи и разъемов

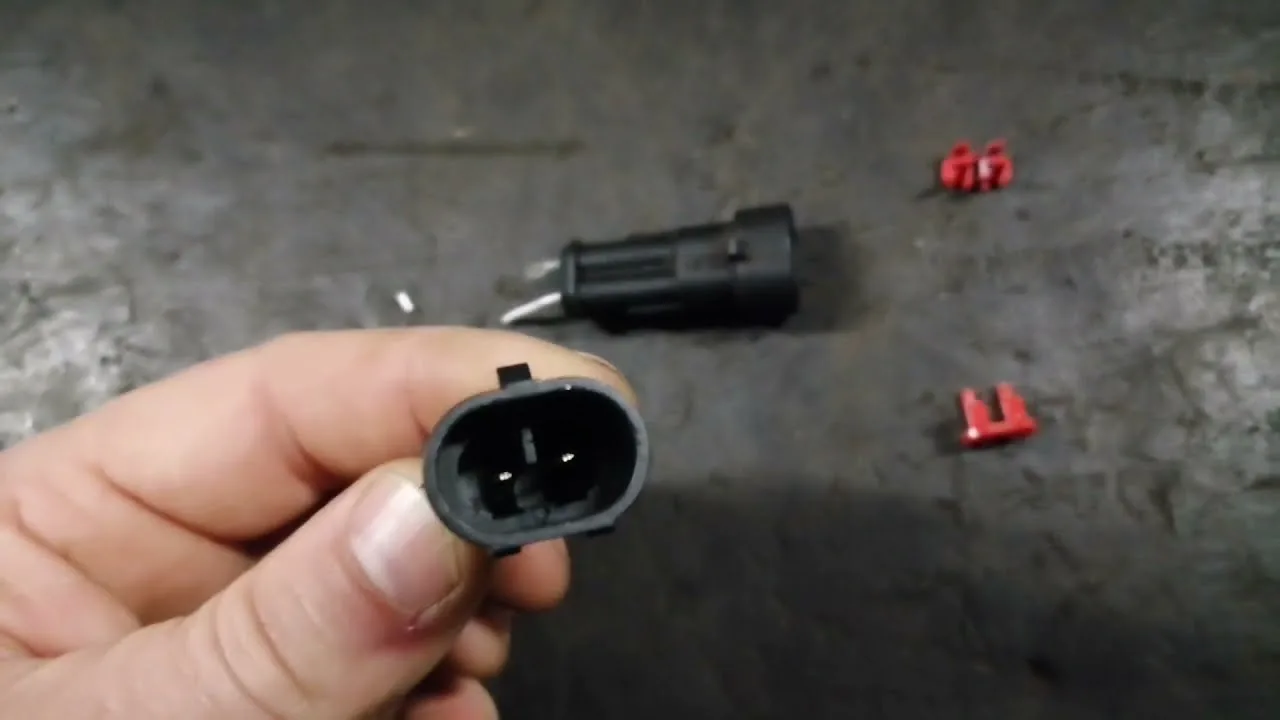

Диагностику неисправности следует начинать с визуального осмотра и проверки электрической цепи, ведущей к третьей форсунке. Обычно проблема заключается не в самой форсунке, а в плохом контакте. Для этого снимите клапанную крышку и внимательно осмотрите разъем жгута, подключаемого к форсунке третьего цилиндра. Окисление контактов, а также наличие масла или влаги в разъеме — распространенные причины появления кода FMI 9.
Если визуальный осмотр не выявил явных проблем, переходите к инструментальной проверке. Для этого понадобится мультиметр, способный измерять сопротивление и проверять диоды. Сначала отключите разъем от форсунки и измерьте сопротивление катушки. Для электромагнитных форсунок Cummins ISBe нормальное значение обычно составляет от 150 до 250 мОм, что зависит от температуры и конкретной модели форсунки. Если сопротивление близко к нулю (короткое замыкание) или бесконечности (обрыв), форсунку необходимо заменить.
Следующий шаг — проверка целостности проводки от разъема форсунки до разъема ЭБУ. Важно «прозвонить» каждый провод на наличие обрывов и убедиться в отсутствии замыкания на массу или на другие провода. Часто провода могут перетираются о край клапанной крышки или блок цилиндров. Также проверьте разъемы на самом ЭБУ, так как вибрация КАМАЗа может ослаблять контакты в основной фишке блока управления.
Особое внимание следует уделить состоянию «массы» двигателя. Плохой контакт минусового провода, идущего от аккумулятора к кузову или блоку цилиндров, может вызывать случайные ошибки по различным цилиндрам, включая SPN 1623. Очистка контактов и подтяжка клемм часто помогают решить проблему без необходимости замены дорогостоящих компонентов.
| Причина ошибки SPN 1623 FMI 9 | Описание проблемы | Рекомендации по устранению |
|---|---|---|
| Неправильное напряжение питания | Низкое или высокое напряжение на датчике | Проверить источник питания и соединения |
| Неисправный датчик давления | Датчик давления топлива или масла неисправен | Заменить датчик на новый |
| Проблемы с проводкой | Поврежденные или корродированные провода | Проверить и восстановить проводку |
| Ошибка в программном обеспечении | Сбой в работе ЭБУ или прошивке | Обновить программное обеспечение ЭБУ |
| Неправильная калибровка | Датчик не откалиброван должным образом | Провести калибровку датчика |
Интересные факты
Вот несколько интересных фактов о диагностике и устранении ошибки SPN 1623 FMI 9 на двигателях Cummins ISBe:
Суть ошибки: Ошибка SPN 1623 FMI 9 указывает на проблему с датчиком температуры выхлопных газов (EGT). Эта ошибка может возникнуть из-за неисправности самого датчика, проблем с проводкой или соединениями, а также из-за перегрева двигателя. Правильная диагностика включает проверку всех этих компонентов.
Влияние на производительность: Неправильная работа датчика температуры выхлопных газов может привести к снижению эффективности работы двигателя, увеличению расхода топлива и повышению выбросов вредных веществ. Это делает важным своевременное устранение данной ошибки для поддержания оптимальной работы двигателя и соблюдения экологических норм.
Методы диагностики: Для диагностики ошибки SPN 1623 FMI 9 часто используются специализированные диагностические сканеры, которые могут считывать коды ошибок и предоставлять информацию о состоянии различных систем двигателя. Также важно проводить визуальный осмотр проводки и разъемов, чтобы выявить возможные повреждения или коррозию, которые могут быть причиной проблемы.
Механическая проверка и замена форсунки
Если электрическая цепь работает корректно, сопротивление катушки в норме, а проводка не повреждена, вероятна внутренняя неисправность форсунки. Механический износ распылителя или заедание мультипликатора могут не вызывать код FMI 9 напрямую. Однако, если проблема связана с управлением клапаном, потребуется замена узла. На двигателях Cummins ISBe форсунки неразборные, и при подтверждении диагноза их нужно заменить в сборе.
Замена форсунки на третьем цилиндре требует внимательности и соблюдения чистоты. Топливная система Common Rail очень чувствительна к загрязнениям. Перед демонтажом необходимо тщательно очистить место установки и окружающую область сжатым воздухом, чтобы избежать попадания грязи в цилиндр или топливную рампу.
После замены форсунки нужно провести процедуру кодирования (калибровки). Каждая новая форсунка имеет уникальный код коррекции (Flow Code), который записывается в память ЭБУ. Без этой процедуры двигатель может работать нестабильно, возможны повышенные выбросы дыма и вибрация, так как ЭБУ не будет знать точные параметры нового распылителя.
| Этап работ | Необходимый инструмент | Время выполнения |
|---|---|---|
| Демонтаж форсунки | Съемник, ключи, чистая ветошь | 40-60 минут |
| Установка и кодирование | Динамометрический ключ, сканер | 30-40 минут |
Для затяжки форсунки обязательно используйте динамометрический ключ. Момент затяжки болтов крепления и гайки топливной трубки должен строго соответствовать рекомендациям производителя (обычно около 25 Нм для болтов прижима и 30 Нм для трубки, но эти данные могут варьироваться в зависимости от модификации). Перетяжка может привести к деформации корпуса форсунки, а недостаточная затяжка — к утечке газов.
Программная настройка и адаптация
Завершение устранения ошибки SPN 1623 FMI 9 связано с работой с программным обеспечением. Даже если вы заменили форсунку и проверили электрику, ошибка не исчезнет, пока не будет проведена процедура сброса и калибровки. Для этого потребуется ноутбук с установленной программой Cummins INSITE или качественный диагностический сканер, такой как Autel или Launch, поддерживающий Cummins.
В диагностическом программном обеспечении нужно перейти в раздел «Calibrations» (Калибровки) или «Maintenance» (Обслуживание). Затем выберите опцию «Injector Trim Code» или «Injectors Adjustment». Система запросит ввести код коррекции, который можно найти на корпусе новой форсунки (обычно это 6-значный алфавитно-цифровой код). Ввод данных должен быть выполнен с максимальной точностью, буква за буквой.
После ввода кодов необходимо сбросить адаптации топливной системы. Это позволит блоку управления заново обучиться работе с новым комплектом форсунок и скорректировать время впрыска. Процедура может занять несколько минут, в течение которых обороты двигателя могут колебаться — это нормальный процесс калибровки.
Если после замены форсунки и ввода кодов ошибка SPN 1623 FMI 9 снова появляется, стоит проверить состояние блока управления. В редких случаях выход из строя драйвера форсунки внутри ЭБУ может привести к тому, что исправная форсунка не получает управляющий сигнал. Чтобы исключить этот фактор, можно временно поменять местами разъемы форсунок (например, 3 и 4 цилиндров) и проверить, перейдет ли ошибка на другой цилиндр. Если код остается SPN 1623 (цилиндр 3), это указывает на проблему в проводке или ЭБУ, а не в форсунке.
Типичные ошибки при ремонте
В процессе восстановления работоспособности двигателя специалисты и владельцы часто совершают типичные ошибки, которые могут затянуть ремонт и увеличить его стоимость. Осознание этих моментов помогает избежать ненужных расходов и повторных визитов в сервисный центр.
- Игнорирование проверки проводки — многие сразу покупают новую форсунку, не проверив жгут проводов, и в итоге меняют исправную деталь, так как проблема заключалась в поврежденном проводе.
- Отсутствие кодирования — установка новой форсунки без ввода кода коррекции может привести к неравномерной работе двигателя и ошибочному мнению о некачественной запчасти.
- Нарушение чистоты при разборке — попадание пыли в топливный канал при снятии трубки высокого давления может быстро вывести из строя новую форсунку.
- Некорректная затяжка — использование ударного гайковерта вместо динамометрического ключа часто приводит к срыву резьбы или деформации распылителя.
Важно также обратить внимание на качество запчастей. Рынок переполнен контрафактными форсунками, которые могут показывать правильное сопротивление катушки, но иметь дефекты распылителя. Применение оригинальных комплектующих Cummins или проверенных аналогов (Bosch, Delphi) значительно снижает вероятность повторной поломки.
Если после всех проведенных действий ошибка продолжает появляться, стоит проверить давление в топливной рампе с помощью манометра, подключенного через диагностический разъем. Нестабильное давление в рампе может косвенно влиять на правильную работу форсунок и вызывать сбои в их управлении.
Эксплуатация после устранения неисправности
После успешного устранения ошибки SPN 1623 FMI 9 и завершения всех необходимых калибровок важно провести тестовый пробег. Обратите внимание на поведение автомобиля при нагрузке, во время разгона и на холостом ходу. Если отсутствуют вибрации, двигатель работает ровно, а расход топлива остается стабильным, значит, работы выполнены корректно.
В первые сотни километров рекомендуется периодически проверять уровень масла. Если при замене форсунки были допущены ошибки с уплотнителями, топливо может начать просачиваться в масляную систему. Это приведет к повышению уровня масла и разжижению смазки, что критически важно для безопасности двигателя.
Регулярная замена топливных фильтров — залог долговечности форсунок Common Rail. Экономия на фильтрах при возникновении ошибки SPN 1623 может оказаться нецелесообразной, так как загрязненное топливо может быстро вывести из строя даже новый и дорогой компонент. Используйте только качественные фильтрующие элементы, соответствующие требованиям производителя двигателя.
Соблюдение регламента технического обслуживания и применение рекомендованных смазочных материалов помогает минимизировать риски возникновения подобных неисправностей. Система диагностики Cummins точно указывает на проблему, и своевременное реагирование на код SPN 1623 FMI 9 позволяет избежать более серьезных поломок топливной системы и двигателя в целом.
Проверка системы питания и давления топлива
Для успешной диагностики и устранения ошибки SPN 1623 FMI 9 на двигателях Cummins ISBe необходимо начать с проверки системы питания и давления топлива. Эта ошибка может указывать на проблемы с подачей топлива, что может привести к снижению производительности двигателя или его полной остановке.
Первым шагом в проверке системы питания является визуальный осмотр всех компонентов топливной системы. Необходимо убедиться, что нет видимых утечек топлива, повреждений шлангов или соединений. Особое внимание следует уделить топливному фильтру, так как его засорение может привести к недостаточной подаче топлива в систему.
Далее следует проверить уровень топлива в баке. Низкий уровень может вызвать проблемы с подачей, особенно если в баке присутствуют загрязнения или вода. Рекомендуется также проверить состояние топливного насоса. Для этого необходимо измерить давление топлива на выходе насоса с помощью манометра. Давление должно соответствовать спецификациям, указанным в руководстве по эксплуатации двигателя.
Если давление топлива ниже нормы, это может указывать на неисправность топливного насоса или его фильтра. В таком случае следует провести их замену или очистку. Также стоит проверить электрические соединения и проводку, ведущие к топливному насосу, так как плохой контакт может привести к неправильной работе насоса.
После проверки насоса необходимо проверить систему подачи топлива на наличие воздушных пробок. Для этого следует выполнить процедуру прокачки системы, если это предусмотрено конструкцией двигателя. Воздушные пробки могут значительно снизить эффективность работы двигателя и вызвать ошибки, подобные SPN 1623 FMI 9.
Кроме того, важно проверить состояние регулятора давления топлива. Если регулятор неисправен, это может привести к неправильному давлению в системе, что также может вызвать ошибку. Регулятор можно протестировать, измерив давление на его выходе и сравнив его с нормами.
Необходимо также обратить внимание на состояние топливопроводов. Они должны быть свободны от повреждений и засоров. Если в системе имеются старые или поврежденные трубки, их следует заменить, так как это может привести к утечкам и снижению давления.
В заключение, проверка системы питания и давления топлива является критически важным этапом в диагностике ошибки SPN 1623 FMI 9. Все вышеперечисленные шаги помогут выявить и устранить возможные неисправности, что позволит восстановить нормальную работу двигателя Cummins ISBe и избежать повторного возникновения данной ошибки.
Анализ данных с помощью диагностического оборудования
Для успешной диагностики ошибки SPN 1623 FMI 9 на двигателях Cummins ISBe необходимо использовать специализированное диагностическое оборудование, такое как сканеры и диагностические приборы, совместимые с системами Cummins. Эти устройства позволяют считывать коды ошибок, а также получать доступ к параметрам работы двигателя в реальном времени.
Первым шагом в анализе данных является подключение диагностического оборудования к разъему OBD-II или к специальному разъему Cummins, в зависимости от модели двигателя. После подключения необходимо запустить диагностику, которая позволит считать все активные и сохраненные коды ошибок. Важно обратить внимание на код SPN 1623, который указывает на проблему с датчиком давления масла или его цепью.
После считывания кодов ошибок следует проанализировать дополнительные данные, такие как параметры давления масла, температуры двигателя и другие связанные параметры. Это поможет определить, является ли ошибка временной или постоянной, а также выявить возможные причины ее возникновения. Например, если давление масла находится в пределах нормы, но ошибка все равно отображается, это может указывать на неисправность самого датчика или его проводки.
Кроме того, многие диагностические приборы предоставляют возможность просмотра графиков и диаграмм, что позволяет более детально анализировать работу двигателя в динамике. Это может быть особенно полезно для выявления периодических проблем, которые могут не проявляться при статическом тестировании.
Важно также проверить наличие обновлений программного обеспечения для диагностического оборудования, так как производители часто выпускают новые версии, которые могут улучшить точность диагностики и расширить функционал. Обновления могут включать новые коды ошибок, улучшенные алгоритмы обработки данных и дополнительные функции для анализа работы двигателя.
После завершения диагностики и анализа данных следует составить отчет, в котором будут указаны все выявленные коды ошибок, параметры работы двигателя и рекомендации по устранению проблемы. Это поможет в дальнейшем планировании ремонта и профилактических мероприятий, направленных на предотвращение повторного появления ошибки SPN 1623 FMI 9.
Рекомендации по профилактическому обслуживанию
Профилактическое обслуживание двигателей Cummins ISBe является важной частью их эксплуатации и может существенно снизить вероятность возникновения ошибок, таких как SPN 1623 FMI 9. Данная ошибка указывает на проблему с датчиком давления наддува, что может привести к снижению мощности двигателя и увеличению расхода топлива. Чтобы минимизировать риски, связанные с этой ошибкой, рекомендуется следовать нескольким ключевым принципам профилактического обслуживания.
1. Регулярная проверка системы наддува. Важно периодически проверять состояние турбокомпрессора и его компонентов, включая интеркулер и трубопроводы. Наличие трещин, утечек или загрязнений может негативно сказаться на работе системы. Рекомендуется проводить визуальный осмотр и тестирование на наличие утечек, а также очищать интеркулер от загрязнений.
2. Замена фильтров. Своевременная замена воздушного и топливного фильтров помогает поддерживать оптимальные условия работы двигателя. Загрязненные фильтры могут привести к недостаточному потоку воздуха или топлива, что в свою очередь может вызвать ошибки в работе датчиков и системы управления двигателем.
3. Проверка и калибровка датчиков. Датчики давления наддува и другие связанные компоненты должны регулярно проверяться на корректность работы. Если есть подозрения на их неисправность, следует провести диагностику с использованием специализированного оборудования. Важно также следить за состоянием электрических соединений и проводки, чтобы избежать проблем с передачей сигналов.
4. Обновление программного обеспечения. Производитель регулярно выпускает обновления программного обеспечения для систем управления двигателем. Установка последних версий может помочь устранить известные проблемы и улучшить общую производительность двигателя. Рекомендуется периодически проверять наличие обновлений и устанавливать их в соответствии с рекомендациями производителя.
5. Обучение персонала. Важно, чтобы механики и операторы, работающие с двигателями Cummins ISBe, были обучены правильным методам диагностики и обслуживания. Знание особенностей работы системы наддува и возможных причин возникновения ошибок поможет быстрее выявлять и устранять проблемы.
6. Ведение журнала обслуживания. Рекомендуется вести подробный журнал всех проведенных работ по обслуживанию и ремонту двигателя. Это поможет отслеживать историю обслуживания и выявлять закономерности, которые могут указывать на потенциальные проблемы в будущем.
Следуя этим рекомендациям, можно значительно снизить вероятность возникновения ошибки SPN 1623 FMI 9 и обеспечить надежную и эффективную работу двигателей Cummins ISBe. Профилактическое обслуживание не только продлевает срок службы двигателя, но и способствует его экономичному и безопасному использованию.
