Ошибка SPN 654 FMI 5 в системе EDC является одной из распространенных проблем, с которыми сталкиваются владельцы и механики дизельных двигателей. Она указывает на обрыв цепи форсунки, что может привести к серьезным неисправностям и снижению производительности двигателя. В данной статье мы подробно разберем причины возникновения этой ошибки, методы диагностики, включая проверку проводки и замер сопротивления, а также шаги по устранению неисправности и сбросу ошибки. Знание этих аспектов поможет вам эффективно решать проблемы, связанные с работой двигателя, и поддерживать его в исправном состоянии.
Техническая расшифровка кода SPN 654 FMI 5
Для успешного устранения неисправностей важно разбираться в структуре диагностического кода, применяемого в протоколах SAE J1939. Аббревиатура SPN (Suspect Parameter Number) указывает на конкретный узел или параметр, в котором была выявлена проблема. В данном случае SPN 654 обозначает цепь управления форсункой четвертого цилиндра. Нумерация цилиндров может варьироваться в зависимости от производителя двигателя, но обычно начинается от маховика или идет по порядку.
Параметр FMI (Failure Mode Identifier) дополняет информацию, описывая тип неисправности. Код FMI 5 интерпретируется как «Ток ниже нормы или обрыв цепи». Это означает, что ЭБУ отправил команду на открытие форсунки, однако измеренный ток в цепи оказался значительно ниже необходимого порога для активации электромагнитного клапана. Система воспринимает это как разрыв электрического контура.
Важно отличать этот код от FMI 3 (Высокое напряжение / Короткое замыкание на источник) и FMI 4 (Низкое напряжение / Короткое замыкание на землю). FMI 3 и 4 указывают на короткие замыкания на массу или источник питания, тогда как FMI 5 говорит о потере контакта. Ключевым моментом здесь является разрыв цепи, который может произойти в любом месте сигнала от ЭБУ до форсунки. В современных системах EDC (Electronic Diesel Control) мониторинг цепи осуществляется в реальном времени, поэтому ошибка фиксируется мгновенно при первом же сбое.
Блок управления двигателем постоянно следит за целостностью цепей исполнительных механизмов. При обнаружении обрыва по коду 654 ЭБУ обычно прекращает подачу импульсов на эту форсунку, чтобы избежать повреждения выходных каскадов драйвера. Это приводит к полной остановке работы цилиндра, что вызывает вибрацию и потерю мощности. Понимание физики процесса помогает сузить область поиска: необходимо найти место, где ток не может пройти.
Основные причины возникновения обрыва цепи форсунки
Анализ данных о ремонтах показывает, что причины возникновения SPN 654 FMI 5 можно классифицировать по вероятности их появления. Наиболее распространенной причиной являются механические повреждения жгута проводов. Вибрации, трение о острые края двигателя, а также воздействие высоких температур и агрессивных жидкостей (масло, топливо и антифриз) могут привести к разрыву проводников или повреждению изоляции. Даже незначительный надлом внутри изоляции способен создать высокое переходное сопротивление, которое ЭБУ интерпретирует как обрыв цепи.
Второй по частоте причиной является окисление и коррозия контактов в электрических разъемах. Вода, попадающая в разъемы во время мойки двигателя или через неплотные уплотнения, вызывает электрохимическую коррозию медных контактов. Окисленный контакт значительно увеличивает сопротивление цепи, что мешает прохождению необходимого тока. Часто проблема заключается не в самой форсунке, а в разъеме на жгуте или в контактах внутри разъема.
Третья группа причин связана с неисправностью самой топливной форсунки. Внутри форсунки располагается электромагнитная катушка (соленоид), которая может выйти из строя из-за скачков напряжения или естественного износа. Обрыв витков катушки приводит к бесконечному сопротивлению, что фиксируется как FMI 5. Также возможны неисправности внутренних компонентов ЭБУ, таких как драйвер форсунки, хотя это происходит реже, чем проблемы с проводкой.
| Компонент | Вероятность | Характерные признаки |
|---|---|---|
| Электропроводка | Высокая (60%) | Визуальные повреждения, следы перегрева, окисление |
| Разъемы | Средняя (25%) | Зеленый налет на контактах, оплавленный пластик |
| Форсунка | Средняя (10%) | Обрыв катушки, отсутствие щелчка при проверке |
| ЭБУ (Драйвер) | Низкая (5%) | Отсутствие управления другими форсунками, следы короткого замыкания |
Интересные факты
Вот несколько интересных фактов о диагностике и устранении ошибки SPN 654 FMI 5 в системе EDC (Electronic Diesel Control):
Что означает SPN 654 FMI 5: Код SPN 654 указывает на проблему с датчиком давления топлива, а FMI 5 обозначает, что сигнал от датчика находится вне допустимого диапазона. Это может быть вызвано как неисправностью самого датчика, так и проблемами с проводкой или соединениями.
Влияние на производительность: Ошибка SPN 654 FMI 5 может привести к снижению мощности двигателя и увеличению расхода топлива. Это связано с тем, что система EDC не может корректно регулировать подачу топлива, что в свою очередь может вызвать проблемы с выбросами и общую неэффективность работы двигателя.
Методы диагностики: Для диагностики этой ошибки часто используются сканеры OBD-II и специализированные диагностические инструменты, которые позволяют не только считать коды ошибок, но и проводить тестирование в реальном времени. Важно также проверить электрические соединения и целостность проводки, так как даже небольшие повреждения могут привести к неправильным показаниям датчиков.
Эти факты подчеркивают важность правильной диагностики и устранения ошибок в системах управления двигателем для обеспечения надежной работы транспортного средства.
Методы диагностики и проверки электрической цепи

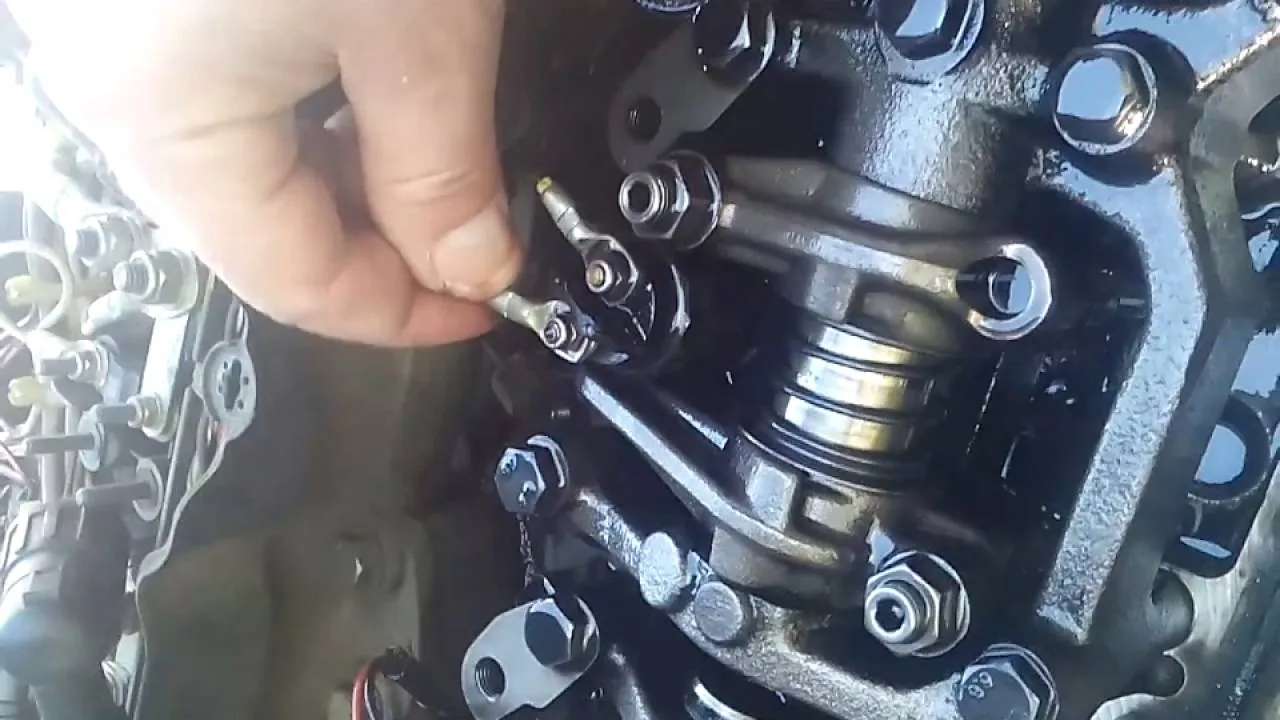

Диагностический процесс следует начинать с визуального осмотра, так как это позволяет выявить до 50% всех неисправностей без сложного оборудования. Важно тщательно проверить жгут проводов, идущий к головке блока цилиндров, обращая внимание на участки, где он может тереться о блок, кронштейны или острые края. Особое внимание стоит уделить зонам рядом с выпускным коллектором, где температура наиболее высокая. Если визуальный осмотр не выявил повреждений проводки, можно переходить к проверке разъемов.
Следующий шаг включает инструментальную проверку с помощью мультиметра. Для правильной диагностики необходимо знать сопротивление исправной форсунки для конкретного двигателя (обычно от 0.2 до 2.0 Ом для электромагнитных и от 1.0 до 1.5 Ом для пьезоэлектрических, хотя диагностика пьезофорсунок может быть более сложной). Измерение проводится между контактами разъема форсунки. Если мультиметр показывает бесконечность (1 на дисплее), это указывает на обрыв внутри форсунки.
Если форсунка в порядке, необходимо проверить целостность цепи от разъема форсунки до разъема ЭБУ. Для этого потребуется схема электропроводки конкретного автомобиля. Мультиметр переводится в режим «прозвонки». Один щуп подключается к контакту разъема форсунки, а второй — к соответствующему пину в разъеме блока управления. Отсутствие звукового сигнала свидетельствует о разрыве провода в жгуте. Также следует проверить провода на наличие замыкания на массу (короткого замыкания на кузов).
Ключевым моментом диагностики является проверка качества контакта. Даже если цепь звонится, сопротивление может быть высоким из-за окисления. При измерении сопротивления цепи (провод + разъемы) значение не должно превышать 1-2 Ом (в зависимости от длины). Если сопротивление значительно выше, это указывает на плохой контакт. Дополнительно стоит покачать жгут во время измерения: если показания колеблются, это может свидетельствовать о скрытом обрыве или плохом контакте.
Процедура ремонта и замены неисправных элементов
После выявления неисправности начинается процесс ремонта. Если проблема в жгуте проводов (например, перелом или износ), поврежденный участок следует заменить. Не стоит просто скручивать провода, так как это место может окисляться и терять контакт из-за вибрации. Оптимальным решением будет установка нового отрезка провода аналогичной марки и сечения с использованием пайки и термоусадочных трубок с клеевым слоем для герметичности.
Если контакты разъема окислились, их нужно тщательно очистить с помощью специального спрея для очистки контактов (Contact Cleaner) или аккуратно обработать надфилем, если окисление глубокое. Если контакты полностью разрушены коррозией, разъем следует заменить. При сборке разъемов важно убедиться, что уплотнительные резинки целы и на своих местах, чтобы избежать повторного попадания влаги.
Если диагностика показала неисправность самой форсунки (например, обрыв катушки), ее необходимо заменить. Перед установкой новой форсунки рекомендуется продуть колодец сжатым воздухом, чтобы избежать попадания грязи. После замены форсунки и восстановления цепи ошибку следует сбросить с помощью диагностического сканера. В некоторых случаях после сброса может потребоваться процедура «обучения» или калибровки форсунок (кодирование), если двигатель оснащен системой индивидуального кодирования (I-Code).
При замене элементов топливной системы крайне важно соблюдать чистоту. Даже мельчайшие частицы пыли, попавшие в топливную рампу или форсунку, могут вывести из строя весь узел. Все работы должны выполняться с чистыми руками и инструментами. После завершения ремонта и сборки двигатель запускают и проверяют на наличие троения. Равномерная работа на холостом ходу и отсутствие рывков под нагрузкой свидетельствуют о том, что неисправность успешно устранена.
Типичные ошибки при устранении неисправности SPN 654
В процессе диагностики и ремонта специалисты часто совершают ошибки, которые могут усугубить существующие проблемы или привести к их повторному возникновению. Ниже представлен список распространенных заблуждений и неверных действий, которых следует избегать.
- Замена форсунки без проверки проводки — это распространенная ошибка. При появлении кода обрыва сразу меняют форсунку, не учитывая, что проблема может быть в поврежденном проводе. Это приводит к ненужным расходам, так как новая форсунка не сработает, а в худшем случае может выйти из строя драйвер ЭБУ из-за нестабильного напряжения в цепи.
- Использование неподходящих материалов для изоляции — применение обычной изоленты вместо термоусадки на двигателях грузовиков недопустимо. Изолента может сползать из-за нагрева и вибрации, оголяя провода и вызывая короткое замыкание. Только термоусадка с клеевым слоем обеспечивает надежную защиту.
- Игнорирование состояния разъемов ЭБУ — иногда обрыв цепи может быть вызван плохим контактом в разъеме блока управления из-за вибрации. Если не проверить и не поджать контакты в разъеме ЭБУ, замена всей проводки не приведет к желаемому результату.
- Отсутствие сброса адаптаций — после замены форсунки или восстановления цепи некоторые системы требуют сброса адаптаций топливной системы. Если этот шаг пропустить, двигатель может работать некорректно, а ошибка может вновь появиться.
Стабильность работы двигателя после устранения кода
Устранение ошибки SPN 654 FMI 5 восстанавливает нормальную работу двигателя. После восстановления цепи четвертого цилиндра (или соответствующего номера) исчезает троение, стабилизируются холостые обороты и восстанавливается тяга. Система EDC продолжит следить за состоянием цепи после ремонта. Если работа выполнена качественно, вероятность повторного появления ошибки минимальна.
Однако, если проблема не связана с механическим повреждением, а вызвана, например, скачком напряжения в бортовой сети (неисправный генератор или реле регулятора), существует риск повторного выхода из строя форсунки. При частом возникновении ошибок, связанных с форсунками, стоит проверить напряжение в бортовой сети и состояние аккумулятора. Стабильное напряжение — залог долговечности электронных компонентов.
В заключение, код SPN 654 FMI 5 указывает на обрыв в цепи управления форсункой. Последовательная проверка проводки, разъемов и самой форсунки позволяет быстро и эффективно устранить неисправность. Важно не торопиться с заменой дорогостоящих узлов без предварительной инструментальной диагностики, которая чаще всего выявляет проблемы с электрической цепью, а не с самим исполнительным механизмом.
Рекомендации по профилактике возникновения ошибки SPN 654 FMI 5
Ошибка SPN 654 FMI 5 в системе EDC (Electronic Diesel Control) может возникать по различным причинам, и ее диагностика требует внимательного подхода. Однако, чтобы минимизировать вероятность появления данной ошибки, важно следовать ряду профилактических рекомендаций.
1. Регулярное техническое обслуживание
Проведение регулярного технического обслуживания является ключевым аспектом профилактики. Это включает в себя проверку и замену фильтров, масла и других расходных материалов, а также диагностику системы управления двигателем. Регулярные проверки помогут выявить потенциальные проблемы до того, как они приведут к серьезным сбоям.
2. Калибровка датчиков
Ошибки в работе датчиков могут привести к возникновению ошибки SPN 654 FMI 5. Поэтому важно периодически проводить калибровку датчиков, отвечающих за контроль параметров работы двигателя. Это включает в себя датчики давления, температуры и другие ключевые элементы системы EDC.
3. Обновление программного обеспечения
Производители часто выпускают обновления программного обеспечения для систем управления двигателем. Убедитесь, что программное обеспечение вашего автомобиля обновлено до последней версии. Это может помочь устранить известные ошибки и улучшить общую производительность системы.
4. Проверка электрических соединений
Проблемы с электрическими соединениями могут также стать причиной возникновения ошибки SPN 654 FMI 5. Регулярно проверяйте состояние проводки, разъемов и контактов на наличие коррозии, повреждений или ослабленных соединений. Устранение таких проблем может значительно повысить надежность системы.
5. Использование качественного топлива
Качество топлива напрямую влияет на работу двигателя и системы EDC. Использование некачественного или загрязненного топлива может привести к образованию отложений и сбоям в работе системы. Рекомендуется использовать топливо, соответствующее стандартам, установленным производителем.
6. Обучение персонала
Если вы работаете в сервисном центре, важно обучать персонал правильной диагностике и обслуживанию систем EDC. Знания о возможных проблемах и их решениях помогут избежать ошибок и снизить риск возникновения SPN 654 FMI 5.
Следуя этим рекомендациям, вы сможете значительно снизить вероятность возникновения ошибки SPN 654 FMI 5 и обеспечить надежную работу системы EDC вашего автомобиля.
Анализ влияния ошибки на работу системы EDC
Ошибка SPN 654 FMI 5 в системе EDC (Electronic Diesel Control) может значительно повлиять на работу двигателя и его производительность. Данная ошибка указывает на проблему с датчиком давления в системе впрыска, что может привести к неправильной настройке топливной смеси и, как следствие, к ухудшению работы двигателя.
При возникновении данной ошибки, система EDC может начать ограничивать мощность двигателя, чтобы предотвратить возможные повреждения. Это может проявляться в виде снижения динамики разгона, увеличения расхода топлива и нестабильной работы на холостом ходу. В некоторых случаях, если ошибка не будет устранена, это может привести к более серьезным повреждениям двигателя, таким как заклинивание поршней или повреждение турбокомпрессора.
Кроме того, ошибка SPN 654 FMI 5 может вызвать активацию режима "аварийного" управления, при котором система EDC будет работать в ограниченном режиме, что также негативно скажется на общей производительности транспортного средства. Водитель может заметить, что автомобиль не реагирует на нажатие педали акселератора так, как это было ранее, что может создать опасные ситуации на дороге.
Важно отметить, что данная ошибка может быть вызвана не только неисправностью самого датчика, но и проблемами с проводкой, соединениями или даже программным обеспечением системы EDC. Поэтому для точной диагностики необходимо провести комплексное обследование всех компонентов, связанных с работой системы впрыска.
В случае возникновения ошибки SPN 654 FMI 5, рекомендуется незамедлительно обратиться к квалифицированному специалисту для проведения диагностики и устранения проблемы. Игнорирование данной ошибки может привести к серьезным последствиям как для двигателя, так и для системы EDC в целом.
Обзор инструментов и оборудования для диагностики
Для успешной диагностики и устранения ошибки SPN 654 FMI 5 в системе EDC (Electronic Diesel Control) необходимо использовать специализированные инструменты и оборудование. Эти инструменты позволяют не только выявить причину возникновения ошибки, но и провести необходимые тесты для проверки работоспособности системы в целом.
Первым и наиболее важным инструментом является диагностический сканер. Он позволяет считывать коды ошибок, включая SPN 654 FMI 5, а также проводить тестирование различных датчиков и исполнительных механизмов. Рекомендуется использовать сканеры, совместимые с протоколами SAE J1939 и ISO 15765, так как они обеспечивают доступ ко всем необходимым параметрам системы EDC.
Следующим важным инструментом является мультиметр. Он необходим для проверки электрических цепей и измерения напряжения, тока и сопротивления. С помощью мультиметра можно диагностировать состояние проводки, а также выявить возможные короткие замыкания или обрывы в цепях, что может быть причиной возникновения ошибки.
Также полезным инструментом является осциллограф. Он позволяет визуализировать сигналы, поступающие от датчиков, и анализировать их в реальном времени. Это особенно важно для диагностики проблем с датчиками давления и температуры, которые могут вызывать ошибку SPN 654 FMI 5. Осциллограф поможет определить, соответствует ли форма сигнала ожидаемым значениям.
Не менее важным является компьютер с установленным программным обеспечением для диагностики. Некоторые производители предлагают специализированные программы, которые позволяют проводить более глубокий анализ работы системы EDC. Эти программы могут включать функции для сброса кодов ошибок, калибровки датчиков и обновления прошивки блока управления.
Кроме того, для диагностики могут понадобиться инструменты для проверки герметичности системы, такие как вакуумные насосы и манометры. Они помогут выявить утечки в системе впуска и выпуска, которые могут влиять на работу двигателя и вызывать ошибки в системе управления.
Наконец, не стоит забывать о технической документации и схемах подключения. Они являются важными источниками информации, которые помогут правильно интерпретировать полученные данные и определить последовательность действий для устранения ошибки.
В заключение, для эффективной диагностики и устранения ошибки SPN 654 FMI 5 в системе EDC необходимо использовать комплексный подход, включающий в себя различные инструменты и оборудование. Это позволит не только выявить причину возникновения ошибки, но и обеспечить надежную работу системы в дальнейшем.
