Пневматический главный узел (ПГУ) КАМАЗ является ключевым элементом системы управления тормозами и сцеплением в грузовых автомобилях данной марки. В этой статье мы подробно рассмотрим назначение и устройство ПГУ, а также его принцип работы, что позволит лучше понять его функциональность и важность в обеспечении безопасности и эффективности эксплуатации транспортного средства. Кроме того, мы предоставим информацию о диагностике возможных неисправностей и таблицу совместимости, что будет полезно как для профессионалов, так и для владельцев автомобилей КАМАЗ, стремящихся к самостоятельному обслуживанию и ремонту.

Принцип работы и функциональное назначение узла

Пневмогидравлический усилитель (ПГУ) — это устройство, которое преобразует давление воздуха в высокое давление тормозной жидкости.

Основная функция ПГУ — уменьшение физического усилия, которое водитель прикладывает к тормозной педали. Это делает управление тяжелым грузовиком более комфортным и безопасным.

В отличие от легковых автомобилей, где используется вакуумный усилитель, на технике КАМАЗ применяется пневматическая система. Она более надежна в условиях высоких нагрузок и низких температур.

Принцип работы механизма основан на взаимодействии двух независимых контуров: воздушного, который передает сигнал от крана, и гидравлического, который воздействует на тормозные колодки.

Взаимодействие воздушного и гидравлического контуров

Когда водитель нажимает на тормоза, сжатый воздух из ресиверов через тормозной кран попадает в воздушную камеру усилителя.

Под давлением воздуха поршень перемещается и открывает клапан, который позволяет тормозной жидкости из главного цилиндра поступать в рабочие цилиндры колес.

Если давление воздуха в системе недостаточно, механизм автоматически переключается на работу без усиления, что значительно увеличивает усилие на педали.

Крайне важно, чтобы герметичность обоих контуров соблюдалась, так как это необходимо для правильного функционирования всей тормозной системы грузовика.

Параметр	Описание	Примечания
Назначение ПГУ	Управление подачей топлива в двигатель	Обеспечивает оптимальную работу ДВС
Устройство ПГУ	Включает в себя насос, клапаны и регуляторы	Различные конструкции для разных моделей
Диагностика ПГУ	Проверка давления, утечек и состояния компонентов	Используются манометры и тестеры

Интересные факты

Вот несколько интересных фактов о ПГУ (пневматическом главном устройстве) на автомобилях КАМАЗ:

Назначение и функции: ПГУ на автомобилях КАМАЗ предназначено для управления тормозной системой. Оно преобразует пневматическое давление в механическое усилие, которое активирует тормоза. Это позволяет значительно улучшить эффективность торможения, особенно в условиях тяжелых грузоперевозок.
Устройство и принцип работы: ПГУ состоит из нескольких ключевых компонентов, включая корпус, мембрану и поршень. При подаче сжатого воздуха на мембрану происходит ее деформация, что приводит к перемещению поршня и активации тормозных механизмов. Это устройство обеспечивает надежное и быстрое торможение, что особенно важно для больших грузовиков.
Диагностика и обслуживание: Для обеспечения надежной работы ПГУ необходимо регулярно проводить диагностику и обслуживание. Это включает проверку герметичности, состояния мембраны и поршня, а также уровень давления в системе. Неправильная работа ПГУ может привести к снижению эффективности торможения и увеличению тормозного пути, что представляет опасность на дороге.

Функция следящего действия

Ключевой характеристикой данной конструкции является следящее действие, обеспечивающее пропорциональность тормозного усилия.

Сила, действующая на выходном штоке гидравлической системы, зависит от давления воздуха в управляющей камере.

Это позволяет водителю точно регулировать тормозное усилие, изменяя силу нажатия на педаль. Это особенно важно при движении по скользким покрытиям или с грузом.

На практике легкое нажатие на педаль приводит к плавному торможению, а резкое — к мгновенной остановке без задержек.

Конструктивные особенности и устройство ПГУ

Устройство пневмогидравлического усилителя на автомобилях КАМАЗ может различаться в зависимости от модели и года выпуска, но основная структура остается неизменной.

Конструкция этого узла включает несколько ключевых секций, каждая из которых выполняет свою уникальную роль в процессе торможения.

Разборка и понимание расположения внутренних элементов важны для эффективного ремонта и замены изношенных деталей.

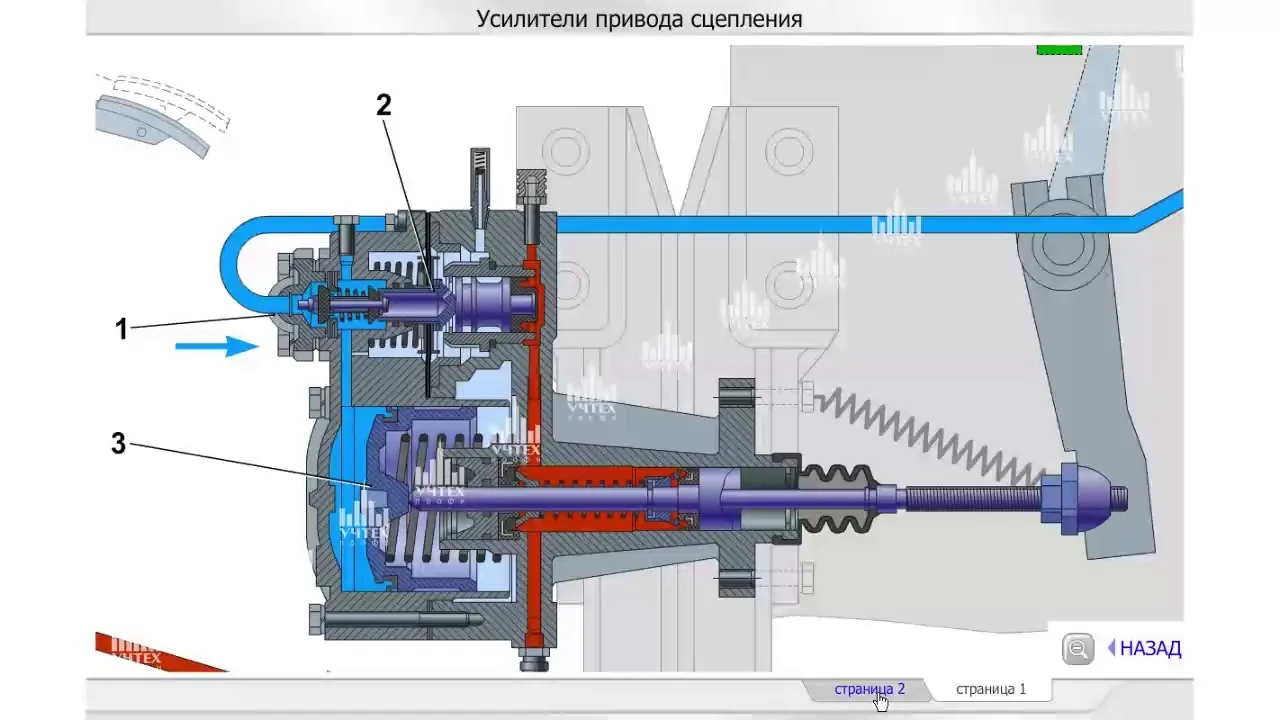

Основные компоненты механизма

Стандартный усилитель состоит из воздушной и гидравлической секций, объединенных в одном корпусе, а также включает механизм автоматической регулировки зазора.

Воздушная секция включает поршень, диафрагму, впускные и выпускные клапаны, а также толкатель.

Гидравлическая секция состоит из корпуса, поршня, манжет, уплотнительных колец и клапана для выпуска воздуха.

Особое внимание следует уделить механизму регулировки, который компенсирует износ фрикционных накладок тормозных колодок.

Все уплотнительные компоненты, такие как манжеты и кольца, должны быть изготовлены из резины, устойчивой к маслам, чтобы выдерживать воздействие тормозной жидкости и перепады температур.

Повреждение даже одного сальника может привести к смешиванию воздуха и жидкости или к потере давления в системе.

Типы применяемых усилителей

На грузовиках Камского автозавода устанавливаются различные версии усилителей, которые различаются размерами и методами крепления.

Наиболее популярны модели для двухконтурных тормозных систем с отдельным приводом на мосты.

Некоторые версии имеют дополнительные клапаны для подключения ретардера или других вспомогательных тормозных систем.

При замене этого узла важно учитывать совместимость посадочных мест и резьбовых соединений, так как геометрические параметры могут варьироваться.

Параметр	Воздушная часть	Гидравлическая часть
Рабочее давление	до 10 атм	до 150 атм
Рабочее тело	Сжатый воздух	Тормозная жидкость
Основная функция	Передача управляющего сигнала	Создание усилия на колодках

Регулировка и техническое обслуживание

Регулярное обслуживание тормозной системы необходимо для обеспечения безопасности при эксплуатации грузового автомобиля.

Пневмогидравлический усилитель требует периодической проверки на герметичность и правильность работы механизма регулировки.

Игнорирование профилактических мер может привести к неожиданному отказу тормозов во время движения.

Процесс регулировки свободного хода

Регулировка пневматического главного устройства (ПГУ) необходима при замене узла или при признаках его неисправности, например, увеличенном ходе тормозной педали.

Перед началом работы убедитесь в наличии достаточного давления в пневматической системе и проверьте уровень жидкости в бачке.

Процесс настройки обычно включает регулировку положения толкателя поршня главного цилиндра или корректировку зазора в приводе.

Для выполнения операции потребуется специальный щуп или линейка для измерения хода штока и педали.

Очистите внешнюю поверхность усилителя от грязи и масла для удобства работы.
Проверьте надежность крепления ПГУ к кронштейну и при необходимости подтяните болты.
Запустите двигатель и дождитесь, пока система заполнится воздухом до необходимого уровня.
Несколько раз нажмите на тормозную педаль и проверьте плавность ее хода.

Замена уплотнительных элементов

При обнаружении утечек жидкости или воздуха во время диагностики необходимо заменить ремкомплект.

Для этого узел снимается с автомобиля и разбирается на чистой поверхности.

Все старые резинотехнические изделия подлежат замене; повторное использование манжет не допускается.

После сборки требуется прокачка системы для устранения воздушных пробок.

Диагностика неисправностей и методы их устранения

Во время эксплуатации грузовика могут проявляться различные признаки неисправности пневмогидравлического усилителя.

Умение правильно расшифровывать эти сигналы помогает быстро выявить и решить проблему.

Диагностика проводится как визуально, так и через проверку рабочих параметров системы под нагрузкой.

Типичные симптомы поломок

Одним из распространенных симптомов является «проваливание» тормозной педали, когда она опускается вниз без должного сопротивления.

Водитель может заметить удлинение тормозного пути или необходимость прилагать чрезмерные усилия для остановки автомобиля.

Появление посторонних звуков, таких как шипение воздуха или стуки в системе, также указывает на проблемы.

В некоторых случаях может наблюдаться неполное освобождение колес от тормозного механизма, что приводит к их перегреву.

Методы выявления причин

Для точной диагностики необходимо проверить все компоненты системы, начиная с педали и заканчивая колесными цилиндрами.

Важно осмотреть соединения на наличие утечек, используя мыльный раствор для выявления выхода воздуха.

Проверка уровня жидкости в бачке при работающем двигателе поможет обнаружить внутренние утечки в главном тормозном цилиндре.

Если жидкость уходит из бачка, но внешних подтеков не наблюдается, это может указывать на потерю герметичности манжет внутри усилителя.

Убедитесь в герметичности воздушных трубок и шлангов.
Проверьте состояние тормозной жидкости — она должна быть прозрачной.
Проверьте наличие люфтов в соединениях штока.
Оцените работу клапана ограничения давления, если он предусмотрен конструкцией.

Если при нажатии на педаль уровень жидкости в бачке поднимается или появляются пузыри, это свидетельствует о попадании воздуха в гидравлическую систему.

В таком случае необходимо тщательно прокачать систему и выявить место, откуда воздух может поступать.

Часто причиной проблемы становятся повреждение манжеты первичного поршня или нарушение герметичности корпуса.

Симптом	Возможная причина	Способ устранения
Педаль проваливается	Утечка жидкости или воздух в системе	Прокачка, замена манжет
Тяжелая педаль	Недостаток давления воздуха	Проверка компрессора и кранов
Шипение	Разрыв диафрагмы или манжеты	Замена ремкомплекта главного тормозного цилиндра

Типичные ошибки при обслуживании

При ремонте и обслуживании тормозной системы часто возникают ошибки, которые могут свести на нет все усилия или вызвать новые поломки.

Избежание этих распространенных ошибок поможет увеличить срок службы компонентов и гарантировать надежность тормозов.

Неправильный выбор жидкости — использование минеральных масел вместо специализированной тормозной жидкости может повредить резиновые уплотнители. Рекомендуется применять только жидкости стандарта DOT-4.
Игнорирование прокачки системы — недостаточное удаление воздуха из системы после ремонта снижает эффективность тормозов. Необходимо тщательно прокачать все контуры до появления стабильной струи.
Несоблюдение чистоты — попадание пыли или грязи в гидравлическую часть во время сборки может привести к повреждениям на зеркале цилиндров. Работать следует только в чистых условиях.
Экономия на запчастях — установка недорогих аналогов ремкомплектов сомнительного качества может привести к быстрому выходу узла из строя. Лучше использовать оригинальные детали или продукцию проверенных брендов.

Эксплуатация и ресурс тормозной системы

Срок службы пневмогидравлического усилителя зависит не только от качества его производства, но и от условий эксплуатации автомобиля.

Регулярный мониторинг состояния системы позволяет выявить неисправности на ранней стадии.

Соблюдение графика технического обслуживания гарантирует безопасность водителя и окружающих.

Факторы, влияющие на износ

Ключевым аспектом, влияющим на срок службы ПГУ, является качество тормозной жидкости и регулярность её замены.

Гигроскопические свойства жидкости способствуют накоплению влаги, что приводит к коррозии внутренних стенок цилиндров.

Частые перегревы тормозных систем, возникающие при движении по горным маршрутам или при перегрузках, также негативно сказываются на их работе.

В таких ситуациях резинотехнические изделия теряют эластичность и быстрее разрушаются.

Современные технологии в производстве ПГУ

Производственные технологии, используемые для создания пневматических газовых установок (ПГУ) на автомобилях КАМАЗ, претерпели значительные изменения в последние годы. Современные методы проектирования и производства позволяют значительно повысить надежность, эффективность и долговечность этих систем.

Одним из ключевых аспектов является применение компьютерного моделирования и симуляции. С помощью специализированного программного обеспечения инженеры могут заранее оценить поведение ПГУ в различных условиях эксплуатации. Это позволяет оптимизировать конструкцию, минимизировать количество испытаний на прототипах и сократить время разработки.

Кроме того, современные технологии обработки материалов, такие как лазерная резка и 3D-печать, позволяют создавать более сложные и легкие конструкции. Это не только снижает вес ПГУ, но и улучшает его аэродинамические характеристики, что в свою очередь способствует снижению расхода топлива и повышению общей эффективности автомобиля.

Важным аспектом является также внедрение автоматизированных систем контроля качества на всех этапах производства. Это позволяет выявлять дефекты на ранних стадиях и гарантировать высокое качество готовой продукции. Использование роботизированных линий сборки также способствует повышению точности и скорости производства.

Современные ПГУ также оснащаются интеллектуальными системами диагностики, которые позволяют в реальном времени отслеживать состояние установки и предупреждать водителя о возможных неисправностях. Такие системы могут интегрироваться с бортовыми компьютерами автомобилей, что обеспечивает более высокий уровень безопасности и надежности.

В заключение, современные технологии в производстве ПГУ КАМАЗ направлены на создание более эффективных, надежных и безопасных систем, что, в свою очередь, способствует улучшению эксплуатационных характеристик автомобилей и повышению их конкурентоспособности на рынке.

Инновационные материалы и их влияние на надежность

Современные технологии производства и разработки новых материалов играют ключевую роль в повышении надежности и долговечности ПГУ (пневматического газового управления) на автомобилях КАМАЗ. Использование инновационных материалов позволяет значительно улучшить эксплуатационные характеристики узлов и агрегатов, а также снизить вероятность их выхода из строя.

Одним из основных направлений в разработке новых материалов является применение композитов и легких сплавов. Эти материалы обладают высокой прочностью при низком весе, что позволяет уменьшить общую массу автомобиля и, как следствие, повысить его топливную эффективность. Например, использование алюминиевых сплавов в конструкции ПГУ позволяет снизить вес системы управления, что в свою очередь уменьшает нагрузку на подвеску и улучшает динамические характеристики автомобиля.

Кроме того, современные полимеры и композиты, используемые в производстве уплотнительных элементов и прокладок, обеспечивают высокую стойкость к воздействию агрессивных сред, таких как масла и топливные смеси. Это значительно увеличивает срок службы ПГУ и снижает риск утечек, что критически важно для обеспечения безопасной работы автомобиля.

Также стоит отметить, что инновационные покрытия, такие как антикоррозионные и термостойкие, применяемые на деталях ПГУ, значительно увеличивают их устойчивость к внешним воздействиям. Это особенно актуально для автомобилей, эксплуатируемых в сложных климатических условиях, где высокая влажность и перепады температур могут негативно сказаться на работе системы.

Внедрение новых технологий в процесс производства ПГУ также включает использование аддитивных технологий, таких как 3D-печать. Это позволяет создавать сложные геометрические формы, которые невозможно изготовить традиционными методами. Такие детали могут иметь улучшенные аэродинамические характеристики и меньший вес, что также способствует повышению общей надежности системы.

Таким образом, использование инновационных материалов и технологий в производстве ПГУ КАМАЗ не только улучшает эксплуатационные характеристики, но и значительно повышает надежность и долговечность системы, что является важным фактором для обеспечения безопасности и эффективности работы автомобилей в различных условиях эксплуатации.

Автоматизация процессов диагностики

Автоматизация процессов диагностики ПГУ (пневматического главного устройства) на автомобилях КАМАЗ является важным аспектом, который позволяет значительно повысить эффективность обслуживания и ремонта транспортных средств. Современные технологии диагностики позволяют не только сократить время на выявление неисправностей, но и повысить точность диагностики, что в свою очередь способствует увеличению надежности работы автомобиля.

Одним из ключевых элементов автоматизации является использование специализированного диагностического оборудования, которое позволяет проводить комплексные проверки состояния ПГУ. Такие устройства могут осуществлять мониторинг давления в системе, проверку герметичности, а также анализировать работу пневматических клапанов и других компонентов. Это позволяет быстро выявить неисправности и принять меры по их устранению.

Современные системы диагностики могут быть интегрированы с бортовыми компьютерами автомобилей, что позволяет в реальном времени отслеживать параметры работы ПГУ и получать уведомления о возможных неисправностях. Например, если система фиксирует отклонение давления от нормы, это может сигнализировать о необходимости проверки или замены определенных элементов.

Кроме того, автоматизация процессов диагностики включает в себя использование программного обеспечения, которое позволяет вести учет всех проведенных проверок и ремонтов. Это не только упрощает процесс обслуживания, но и помогает в планировании профилактических работ, что в свою очередь способствует снижению риска возникновения серьезных поломок в будущем.

Важно отметить, что автоматизация диагностики ПГУ требует квалифицированного персонала, способного работать с современным оборудованием и программным обеспечением. Поэтому обучение специалистов является неотъемлемой частью процесса внедрения автоматизированных систем диагностики.

В заключение, автоматизация процессов диагностики ПГУ на автомобилях КАМАЗ представляет собой важный шаг к повышению надежности и безопасности транспортных средств. Использование современных технологий и оборудования позволяет значительно упростить процесс выявления и устранения неисправностей, что в свою очередь способствует более эффективной эксплуатации автомобилей.

Сравнение с аналогичными системами других производителей

ПГУ (пневматический главный цилиндр) КАМАЗ представляет собой важный элемент системы торможения грузовых автомобилей, обеспечивая надежное и эффективное торможение. Важно отметить, что на рынке существуют и другие производители, предлагающие аналогичные системы, и их сравнение с ПГУ КАМАЗ позволяет лучше понять преимущества и недостатки каждой из них.

Одним из основных конкурентов ПГУ КАМАЗ является система торможения, разработанная компанией MAN. ПГУ MAN отличается высокой надежностью и долговечностью, однако его стоимость значительно выше, что может быть критичным для малых и средних предприятий. В то же время, система MAN обеспечивает более плавное торможение, что может быть важным фактором для водителей, работающих с тяжелыми грузами.

Другим значимым игроком на рынке является система торможения от компании Volvo. ПГУ Volvo также отличается высоким качеством и надежностью, но в отличие от КАМАЗа, имеет более сложную конструкцию, что может усложнить процесс диагностики и ремонта. Тем не менее, Volvo предлагает более широкий спектр дополнительных функций, таких как автоматическая система контроля давления, что может повысить безопасность на дороге.

Сравнивая ПГУ КАМАЗ с аналогичными системами, стоит отметить, что КАМАЗ предлагает более доступные решения, что делает их привлекательными для отечественных предприятий. Простота конструкции и доступность запчастей позволяют сократить время на обслуживание и ремонт, что является важным фактором для владельцев грузовых автомобилей.

Кроме того, ПГУ КАМАЗ имеет хорошую совместимость с другими компонентами системы торможения, что упрощает процесс установки и настройки. В отличие от некоторых зарубежных аналогов, которые могут требовать специфических комплектующих, ПГУ КАМАЗ легко интегрируется в существующие системы, что делает его более универсальным решением для различных моделей грузовиков.

В заключение, выбор между ПГУ КАМАЗ и аналогичными системами других производителей зависит от множества факторов, включая бюджет, требования к надежности и удобству эксплуатации. ПГУ КАМАЗ, благодаря своей доступности и простоте, остается популярным выбором среди российских автоперевозчиков, в то время как зарубежные аналоги могут предложить более высокие технологии и дополнительные функции, но по более высокой цене.

Преимущества и недостатки ПГУ КАМАЗ

Пневматическое управление (ПГУ) на автомобилях КАМАЗ представляет собой важный элемент, обеспечивающий надежное и эффективное функционирование тормозной системы. Как и любое другое устройство, ПГУ имеет свои преимущества и недостатки, которые необходимо учитывать при эксплуатации и обслуживании.

Преимущества ПГУ КАМАЗ:

Эффективность торможения: ПГУ обеспечивает быстрое и равномерное распределение тормозного усилия, что значительно повышает безопасность движения. Это особенно важно для тяжелых грузовиков, таких как КАМАЗ, где требуется высокая надежность тормозной системы.
Устойчивость к перегрузкам: ПГУ КАМАЗ спроектирован с учетом высоких нагрузок, что делает его устойчивым к перегрузкам и механическим повреждениям. Это позволяет использовать автомобили в сложных условиях эксплуатации.
Простота в обслуживании: Конструкция ПГУ достаточно проста, что облегчает его диагностику и ремонт. Большинство узлов и деталей можно заменить без необходимости полной разборки системы.
Автоматизация процессов: ПГУ позволяет автоматизировать процессы управления тормозами, что снижает нагрузку на водителя и повышает комфорт при вождении.
Долговечность: При правильной эксплуатации и регулярном обслуживании ПГУ может служить длительное время, что снижает затраты на его замену и ремонт.

Недостатки ПГУ КАМАЗ:

Чувствительность к загрязнениям: ПГУ может быть подвержен загрязнению и коррозии, особенно в условиях повышенной влажности и пыли. Это может привести к снижению эффективности работы системы и необходимости частого обслуживания.
Необходимость в источнике сжатого воздуха: ПГУ требует наличия системы сжатого воздуха для своего функционирования. В случае неисправности компрессора или утечек в системе эффективность торможения может значительно снизиться.
Сложность диагностики: Несмотря на простоту конструкции, диагностика неисправностей ПГУ может быть затруднена из-за необходимости проверки нескольких компонентов системы, что требует времени и специальных знаний.
Стоимость запчастей: В некоторых случаях стоимость замены отдельных компонентов ПГУ может быть высокой, что увеличивает общие затраты на обслуживание автомобиля.
Зависимость от температуры: Эффективность работы ПГУ может снижаться при экстремально низких или высоких температурах, что требует дополнительных мер по его защите и обслуживанию.

Таким образом, ПГУ КАМАЗ, несмотря на свои недостатки, остается важным элементом, обеспечивающим безопасность и эффективность работы тормозной системы. Правильное понимание его преимуществ и недостатков поможет владельцам и водителям автомобилей КАМАЗ более эффективно использовать и обслуживать свои транспортные средства.
