Как установить и настроить пневмоподвеску для легкового прицепа

Установка пневмоподвески на легковой прицеп — это важный шаг для повышения комфорта и безопасности при транспортировке грузов. В данной статье мы предлагаем полное руководство по монтажу пневмоподушек, которое поможет вам не только выбрать подходящий комплект, но и правильно подключить его, настроить давление и устранить возможные неисправности. Следуя нашим рекомендациям, вы сможете значительно улучшить управляемость прицепа, снизить износ шин и подвески, а также обеспечить более плавный ход, что особенно актуально при перевозке тяжелых или нестандартных грузов.

Выбор компонентов и подготовка к монтажу

Первым шагом в процессе является тщательный анализ пространства в арках и под днищем прицепа. Важно измерить расстояние между амортизаторной чашкой и лонжероном рамы как в сжатом, так и в разжатом состояниях подвески. Крайне важно правильно выбрать пневмоподушку (баллон), которая в сжатом состоянии не будет соприкасаться с элементами рамы, а в разжатом — не будет растягиваться до разрыва корда. Для легких прицепов обычно применяются односекционные подушки типа 1T15 или специальные конусные модели, созданные для ограниченных пространств.

Комплектация системы зависит от требуемого функционала: базовая версия предполагает ручную подкачку через штуцер, в то время как более продвинутая включает компрессор, ресивер и систему управления. Для прицепа оптимальным решением является двухконтурная система с отдельной подкачкой левого и правого баллонов, что позволяет компенсировать крен при неравномерной загрузке. Минимальный комплект включает пневмоэлементы, крепежные кронштейны, шланги высокого давления и фитинги.

Анализ совместимости и подбор оборудования

При выборе компонентов важно учитывать максимальное рабочее давление и допустимую нагрузку на ось. Большинство легковых прицепов имеют одну ось, что приводит к распределению нагрузки на два пневмоэлемента. В таблице ниже представлена связь между типом подушки и грузоподъемностью прицепа:

Тип прицепа	Полная масса (кг)	Рекомендуемый тип подушки	Рабочее давление (бар)
Легкий (до 750 кг)	750	Конусная (1 слой)	1.5 - 3.0
Средний (до 1500 кг)	1500	Цилиндрическая (2 слоя)	2.0 - 5.0
Тяжелый (до 3500 кг)	3500	Усиленная (3 слоя)	4.0 - 8.0

Крепежные кронштейны должны быть из стали толщиной не менее 4-5 мм. Использование тонкого металла при динамических нагрузках может привести к деформации, что вызовет перекос подушки. Если готовые комплекты для конкретной модели прицепа отсутствуют, верхние и нижние площадки изготавливаются на заказ. Верхняя площадка обычно фиксируется к лонжерону рамы, а нижняя — к поворотному кулаку или специальной проставке на оси.

Этап установки	Описание действий	Необходимые инструменты и материалы
Подготовка	Осмотрите прицеп и выберите место для установки системы	Рулетка, маркер, уровень
Выбор оборудования	Подберите подходящую пневмоподвеску для вашего прицепа	Каталог производителей, интернет-ресурсы
Установка креплений	Закрепите кронштейны для пневмоподвески на раме прицепа	Дрель, болты, гайки, ключи
Монтаж пневмоподвески	Установите пневмоподвеску на заранее подготовленные места	Пневмоподвеска, насос, шланги
Подключение системы	Подключите систему к источнику питания и управляющим элементам	Электрические провода, клеммы, изолента
Проверка работоспособности	Проверьте систему на утечки и корректность работы	Мыльный раствор, манометр
Регулировка высоты	Настройте высоту подвески в зависимости от нагрузки	Манометр, инструкция по эксплуатации
Завершение установки	Закрепите все элементы и проведите финальную проверку	Инструменты для затяжки, уровень

Интересные факты

Вот несколько интересных фактов о установке пневмоподвески на легковой прицеп:

1. Улучшение комфорта и управляемости: Пневмоподвеска позволяет регулировать жесткость и высоту подвески в зависимости от нагрузки. Это означает, что прицеп будет более устойчивым на дороге, что особенно важно при перевозке тяжелых грузов. Пользователи отмечают, что такая система значительно снижает вибрации и улучшает комфорт при движении.

2. Автоматическая регулировка: Современные системы пневмоподвески могут быть оснащены датчиками, которые автоматически регулируют давление в воздушных баллонах в зависимости от нагрузки на прицеп. Это позволяет поддерживать оптимальный уровень подвески и обеспечивает безопасность на дороге, предотвращая перегрузку и неравномерное распределение веса.

3. Установка и обслуживание: Хотя установка пневмоподвески может показаться сложной задачей, многие производители предлагают комплекты, которые включают все необходимые компоненты и подробные инструкции. Кроме того, пневмоподвеска требует минимального обслуживания — достаточно периодически проверять давление в баллонах и состояние шлангов, что делает её удобным решением для владельцев прицепов.

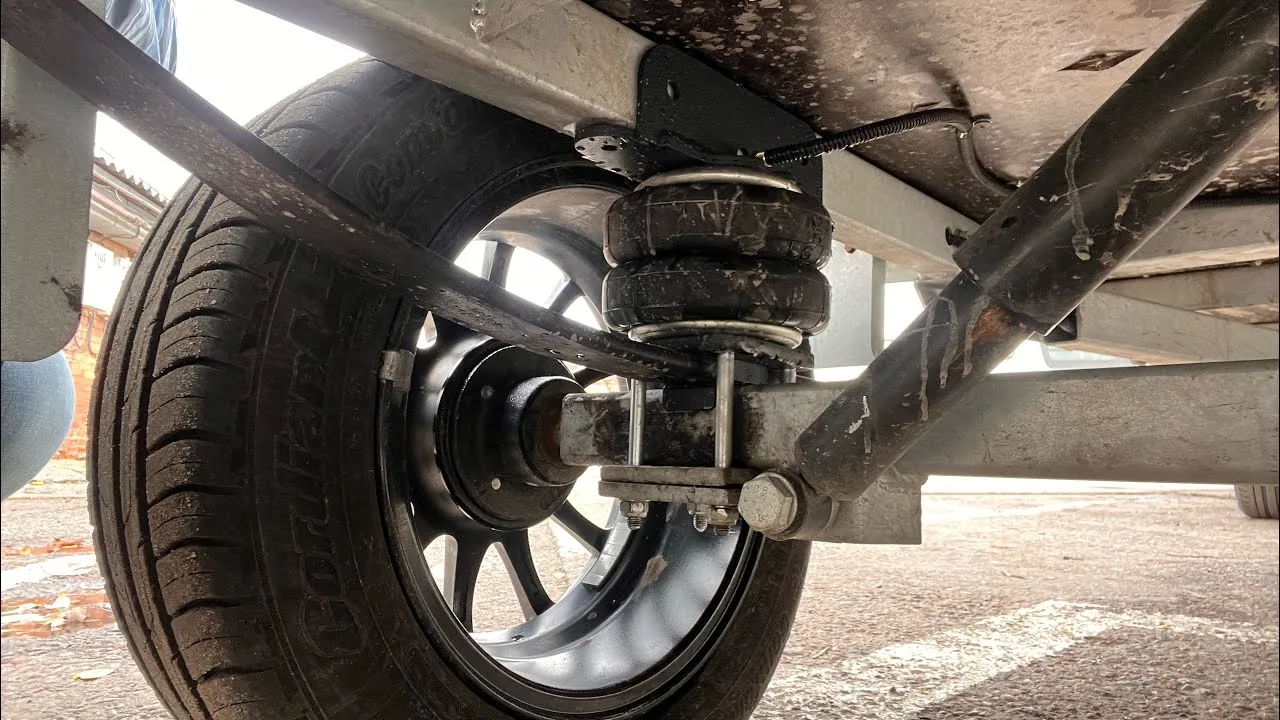

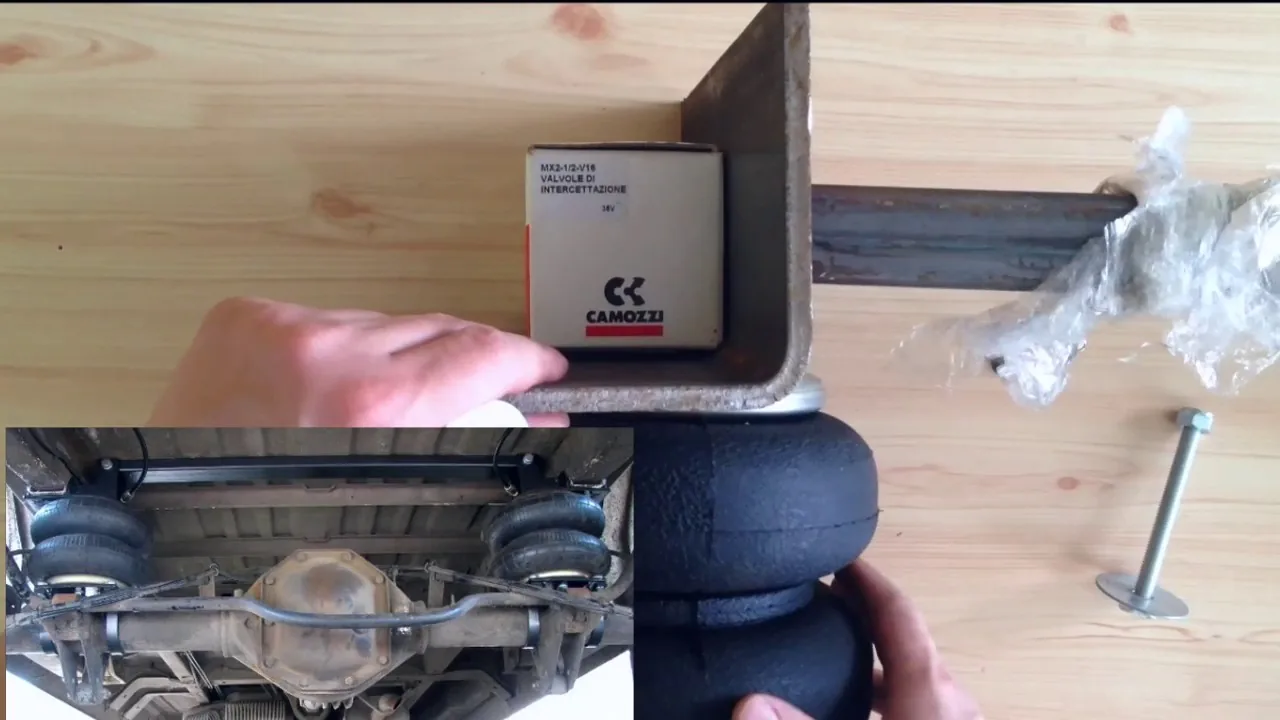

Технология установки пневмоэлементов

Монтажные работы начинаются с удаления колес и тщательной очистки мест установки от загрязнений и коррозии. Рекомендуется обработать поверхности, которые будут контактировать с металлом кронштейнов, преобразователем ржавчины и покрыть их грунтовкой. Установка осуществляется по принципу «сэндвича», когда пневмоэлемент помещается между двумя металлическими пластинами, или с использованием стандартных отверстий для амортизаторов, если конструкция это позволяет.

Закрепление кронштейнов выполняется с помощью высокопрочных болтов класса не ниже 8.8. Применение обычных болтов из строительного магазина недопустимо, так как вибрации и динамические нагрузки могут привести к их разрушению. Резьбовые соединения фиксируются с помощью гроверных шайб или анаэробного фиксатора резьбы. Пневмоподушка устанавливается в полностью расправленном состоянии, без перекосов и заломов.

Схема крепления и нюансы сборки

Особое внимание следует уделить прокладке пневматических магистралей. Шланги не должны соприкасаться с движущимися частями подвески, острыми металлическими краями или горячими компонентами, особенно в случае сложной техники. Для защиты используются гофрированные трубки или пластиковые хомуты. В местах, где шланг проходит через металлические элементы кузова, обязательно устанавливаются резиновые втулки, предотвращающие перетирание.

Проверка герметичности соединений осуществляется сразу после сборки, до установки колес. Для этого систему накачивают до рабочего давления и обрабатывают все соединения мыльным раствором. Появление пузырьков свидетельствует о наличии утечек в фитингах или повреждении уплотнителей. Устранение утечек на этом этапе экономит время в процессе дальнейшей эксплуатации.

• Рекомендуется использовать медные или латунные фитинги, так как они менее подвержены коррозии по сравнению с силумином.
• Оставляйте запас длины шланга для полного хода подвески.
• Избегайте натяжения шланга в статичном положении прицепа.
• Прокладывайте магистрали внутри лонжеронов, если конструкция рамы это позволяет.

Если прицеп используется в условиях повышенной влажности или под воздействием зимних реагентов, все металлические элементы системы, включая баллоны (если они не из резинокорда), следует покрыть антикоррозийным составом. Резиновые детали обрабатываются силиконовой смазкой для предотвращения пересыхания и растрескивания в мороз.

Организация системы управления и подкачки

Для эффективной работы пневмоподвески необходим источник сжатого воздуха. На легковых прицепах распространены два решения: выносной штуцер для подкачки от внешнего компрессора (например, на автозаправочной станции или с помощью автомобильного насоса) и автономная система с электрокомпрессором. Второй вариант более удобен, но требует наличия бортовой сети 12В на прицепе.

При выборе автономного компрессора его следует устанавливать в защищенном от влаги и загрязнений месте. Чаще всего используют герметичный бокс или пространство под капотом тягача. Ресивер (баллон для хранения воздуха) размещается на раме прицепа, что обеспечивает быструю реакцию системы на изменения нагрузки и снижает нагрузку на компрессор.

Схемы подключения компрессора и клапанов

Базовая схема подключения включает компрессор, обратный клапан, ресивер, клапан сброса давления и пневмораспределитель (краны). Обратный клапан предотвращает обратный поток воздуха в компрессор при его остановке. Клапан сброса, обычно настроенный на давление 8-10 бар, защищает систему от разрывов в случае сбоя автоматики.

Схема: Компрессор -> Обратный клапан -> Ресивер -> Клапан сброса -> Кран управления -> Пневмоподушка

Для управления системой часто используют пневматические краны с фиксированным положением, размещенные в удобных местах, или электромагнитные клапаны, активируемые кнопками из салона автомобиля. При использовании электромагнитных клапанов нужно провести дополнительный жгут проводов от тягача к прицепу, так как стандартные 7-пиновые или 13-пиновые разъемы не обеспечивают необходимую функциональность.

Компонент	Функция	Место установки
Компрессор	Нагнетание воздуха	Сухой отсек / Авто
Ресивер	Накопление объема	Рама прицепа
Клапан отсечки	Защита от перегрузки	На выходе ресивера

Настройка давления и эксплуатация

Эксплуатация пневматической подвески требует понимания зависимости давления в баллонах от нагрузки. Универсального значения давления для всех ситуаций не существует. Давление устанавливается экспериментально: прицеп загружается, и воздух подается до тех пор, пока кузов не примет горизонтальное положение, а ход отбоя подвески не станет достаточным (обычно 50-70 мм).

Для пустого прицепа давление должно быть минимальным (0.5-1.0 бар), чтобы обеспечить эластичность подвески и комфорт при движении. Перекачка пустого прицепа может привести к жестким ударам и раскачиванию.

Регулировка и сезонное обслуживание

Сезонное обслуживание включает слив конденсата из ресивера (если он есть) и смазку движущихся частей. В зимний период рекомендуется добавлять специальный антифриз для пневматических систем (жидкость на спиртовой основе), чтобы предотвратить замерзание конденсата в клапанах. Резиновые компоненты желательно обрабатывать защитными средствами на основе силикона или глицерина.

Если прицеп не используется длительное время (более месяца), лучше снизить давление в системе до минимально допустимого уровня, но не сбрасывать его полностью, чтобы сохранить форму мембраны. Если прицеп снимается с эксплуатации на зимний период, подушки можно обработать тальком, чтобы избежать слипания внутренних стенок.

Типичные ошибки при установке

При самостоятельной модернизации прицепов часто возникают ошибки, которые могут свести на нет все усилия или привести к поломкам. Изучение распространенных проблем помогает избежать их повторения.

1. Использование неподходящих шлангов — применение шлангов для топлива или воды вместо специализированных пневматических (например, PA или PU) может привести к их раздуванию и разрыву под давлением, так как они не имеют армирования.
2. Отсутствие защиты от коррозии — пренебрежение покраской кронштейнов и обработкой болтов приводит к тому, что уже через один сезон крепления начинают ржаветь и теряют прочность, что создает опасность для безопасности.
3. Неправильная центровка — установка подушки с смещением относительно центра оси приводит к неравномерному износу и «жору» резины с одной стороны, что может вызвать быстрый выход из строя.
4. Игнорирование теплозащиты — если шланги или компрессор находятся слишком близко к выхлопной системе тягача (в случае установки на автомобиль), они могут расплавиться. Важно предусмотреть экран или термозащиту.

Повышение безопасности и ресурса ходовой части

Внедрение пневматической системы на легковом прицепе значительно изменяет его поведение на дороге. Это улучшает маневренность, снижает крен в поворотах и сокращает тормозной путь благодаря более эффективной работе колес, которые сохраняют контакт с дорогой даже при пробоях. Эта особенность особенно важна при транспортировке опасных или ценных грузов.

Срок службы стандартных рессор при установке пневмоподдерживающих элементов существенно увеличивается. Пневмобаллон берет на себя основную статическую нагрузку, а рессора работает в более щадящем режиме, реагируя в основном на мелкие неровности. Это позволяет отложить замену рессорного пакета на неопределенный срок.

Тем не менее, важно помнить, что пневмоподвеска требует регулярного внимания. Это не система «установил и забыл», как стальная рессора. Регулярная проверка герметичности и состояния резины — обязательная процедура для ответственного владельца. При соблюдении всех технических рекомендаций такая модернизация становится одним из самых эффективных способов повышения эксплуатационных характеристик прицепа.

Проверка и тестирование системы после установки

После завершения установки пневмоподвески на легковой прицеп крайне важно провести тщательную проверку и тестирование системы. Это позволит убедиться в правильности монтажа, а также в надежности и безопасности работы пневмоподвески. В данном разделе мы рассмотрим основные этапы проверки и тестирования.

1. Визуальный осмотр

Первым шагом является визуальный осмотр всех компонентов пневмоподвески. Убедитесь, что:

• Все крепления надежно затянуты и не имеют видимых повреждений.
• Пневмоэлементы не имеют трещин, порезов или других повреждений.
• Шланги и соединения не имеют утечек воздуха и правильно установлены.
• Все электрические соединения (если они имеются) надежно заизолированы и защищены от влаги.

2. Проверка давления в системе

Следующий этап — проверка давления в пневматической системе. Используйте манометр, чтобы убедиться, что давление соответствует рекомендованным значениям, указанным в инструкции к пневмоподвеске. Если давление ниже нормы, проверьте наличие утечек и исправность компрессора.

3. Тестирование работы компрессора

Запустите компрессор и проверьте его работу. Он должен включаться и выключаться в соответствии с установленным давлением. Обратите внимание на уровень шума — если компрессор работает слишком громко или издает необычные звуки, это может указывать на неисправность.

4. Проверка работы пневмоэлементов

После проверки компрессора необходимо протестировать работу пневмоэлементов. Для этого:

• Поднимите прицеп с помощью пневмоподвески до максимального уровня и удерживайте его в этом положении в течение 10-15 минут. Убедитесь, что высота не изменяется.
• Снизьте давление в системе и проверьте, как быстро прицеп возвращается в исходное положение. Это должно происходить плавно и без резких движений.

5. Дорожное тестирование

После завершения всех проверок рекомендуется провести дорожное тестирование прицепа. Убедитесь, что:

• Прицеп стабильно ведет себя на дороге, не наклоняется в стороны и не испытывает чрезмерных колебаний.
• Тормозная система работает корректно и эффективно.
• Прицеп не создает дополнительных шумов или вибраций во время движения.

6. Регулярное обслуживание

После успешного тестирования важно помнить о регулярном обслуживании пневмоподвески. Это включает в себя:

• Периодическую проверку давления в системе.
• Осмотр на наличие утечек и повреждений.
• Проверку работы компрессора и электрических соединений.

Соблюдение этих рекомендаций поможет продлить срок службы пневмоподвески и обеспечить безопасность при эксплуатации легкового прицепа.

Методы диагностики и устранения неполадок

Установка пневмоподвески на легковой прицеп может значительно улучшить его характеристики, такие как управляемость, комфорт и грузоподъемность. Однако, как и любая система, пневмоподвеска может столкнуться с различными неполадками. Важно знать методы диагностики и устранения этих проблем, чтобы обеспечить надежную работу системы.

1. Визуальный осмотр

Первым шагом в диагностике пневмоподвески является визуальный осмотр всех компонентов системы. Проверьте:

• Состояние пневмобаллонов: наличие трещин, порезов или других повреждений.
• Соединения и крепления: убедитесь, что все гайки и болты затянуты, а соединения не имеют утечек.
• Шланги и трубки: проверьте на наличие изломов, перегибов или утечек воздуха.

2. Проверка давления в системе

Необходимо регулярно проверять давление в пневмобаллонов. Для этого используйте манометр. Нормальное давление должно соответствовать рекомендациям производителя. Если давление ниже нормы, это может указывать на утечку или неисправность компрессора.

3. Тестирование компрессора

Компрессор является ключевым элементом системы пневмоподвески. Если он не работает должным образом, это может привести к недостаточному давлению в баллонах. Проверьте:

• Работу компрессора: он должен включаться и выключаться в соответствии с установленным давлением.
• Электрические соединения: убедитесь, что все провода и разъемы надежно подключены.
• Фильтры: очистите или замените фильтры, если они загрязнены.

4. Проверка на утечки

Утечки воздуха могут быть причиной многих проблем в системе пневмоподвески. Для их обнаружения можно использовать мыльный раствор. Нанесите раствор на соединения и шланги; если появятся пузырьки, это указывает на утечку. Устраните утечку, заменив поврежденные компоненты или затянув соединения.

5. Диагностика электронных компонентов

Современные системы пневмоподвески могут иметь электронные датчики и управляющие блоки. Если система не работает должным образом, проверьте:

• Работу датчиков: они должны корректно передавать информацию о давлении и высоте.
• Коды ошибок: используйте диагностический сканер для считывания кодов ошибок, если система оборудована бортовым компьютером.

6. Устранение неполадок

После диагностики необходимо устранить выявленные проблемы. Это может включать:

• Замена поврежденных пневмобаллонов или шлангов.
• Ремонт или замена компрессора.
• Настройка или замена электронных компонентов.

Регулярное обслуживание и диагностика системы пневмоподвески помогут избежать серьезных поломок и продлить срок службы вашего легкового прицепа. Следуйте рекомендациям производителя и обращайтесь к специалистам в случае возникновения сложных проблем.

Правила эксплуатации пневмоподвески в различных условиях

Правильная эксплуатация пневмоподвески на легковом прицепе является ключевым аспектом для обеспечения безопасности, комфорта и долговечности как самого прицепа, так и автомобиля, который его тянет. Пневмоподвеска позволяет регулировать жесткость и высоту подвески в зависимости от нагрузки и дорожных условий, что делает её особенно полезной в различных ситуациях.

Во-первых, важно учитывать, что пневмоподвеска требует регулярного обслуживания. Это включает в себя проверку состояния воздушных баллонов, компрессора и системы управления. Неправильная эксплуатация или игнорирование технического обслуживания могут привести к снижению эффективности системы и даже к её поломке.

Во-вторых, при эксплуатации пневмоподвески в условиях плохих дорог или на пересеченной местности необходимо следить за уровнем давления в баллонах. При увеличении нагрузки или при движении по неровной поверхности давление должно быть увеличено для обеспечения стабильности и комфорта. Важно помнить, что слишком низкое давление может привести к пробоям и повреждениям подвески.

Также стоит учитывать, что при движении по трассе или в условиях хорошей дороги можно снизить давление в системе, что позволит улучшить управляемость и снизить расход топлива. Однако, перед тем как изменять давление, необходимо убедиться, что прицеп не перегружен и находится в пределах допустимых норм.

Кроме того, при использовании пневмоподвески в зимний период следует быть особенно внимательным. Низкие температуры могут негативно сказаться на работе системы, поэтому рекомендуется использовать специальные антифризные добавки для воздуха в системе, чтобы предотвратить замерзание и повреждение компонентов.

Не менее важным аспектом является правильная настройка системы в зависимости от типа груза. Например, при перевозке тяжелых предметов, таких как строительные материалы, необходимо заранее установить более высокое давление, чтобы избежать проседания прицепа и ухудшения управляемости автомобиля. В то же время, при перевозке легких грузов можно снизить давление для повышения комфорта.

Наконец, не забывайте о том, что пневмоподвеска может влиять на тормозные характеристики прицепа. При изменении высоты подвески необходимо учитывать, что это может изменить угол наклона прицепа и, соответственно, распределение нагрузки на тормоза. Поэтому перед длительными поездками рекомендуется провести тестирование системы и убедиться в её правильной работе.

Соблюдение этих правил эксплуатации пневмоподвески поможет обеспечить безопасность и комфорт при использовании легкового прицепа в различных условиях, а также продлит срок службы как самой подвески, так и всего прицепа в целом.

Рекомендации по использованию в зимний и летний период

Установка пневмоподвески на легковой прицеп значительно улучшает его управляемость и комфорт при эксплуатации. Однако для обеспечения максимальной эффективности и долговечности системы важно учитывать сезонные особенности эксплуатации. Ниже приведены рекомендации по использованию пневмоподвески в зимний и летний период.

Летний период

В теплое время года, когда дорожные условия обычно лучше, важно следить за уровнем давления в пневмоподвеске. Рекомендуется поддерживать давление в пределах, указанных производителем, чтобы обеспечить оптимальную жесткость и амортизацию. В летний период также стоит обратить внимание на следующие аспекты:

• Регулярная проверка состояния пневмобаллонов: Высокие температуры могут привести к увеличению давления в системе, что может вызвать повреждение баллонов. Регулярно проверяйте их на наличие трещин и износа.
• Поддержание чистоты: Пыль и грязь могут накапливаться на компонентах подвески, что может привести к их быстрому износу. Регулярно очищайте пневмоподвеску от загрязнений.
• Проверка креплений: В условиях высоких температур могут ослабляться крепежные элементы. Периодически проверяйте их на надежность и затягивайте при необходимости.

Зимний период

Зимой эксплуатация пневмоподвески требует особого внимания из-за низких температур и возможного воздействия влаги. Вот несколько рекомендаций для зимнего использования:

• Поддержание оптимального давления: В холодное время года давление в пневмобаллонов может снижаться. Регулярно проверяйте и корректируйте давление в соответствии с рекомендациями производителя.
• Защита от влаги: Снег и лед могут накапливаться на компонентах подвески, что может привести к коррозии. Используйте защитные средства для предотвращения воздействия влаги на металлические части.
• Проверка системы на утечки: Низкие температуры могут привести к утечкам воздуха. Регулярно проверяйте систему на наличие утечек, особенно после длительных поездок.
• Использование антифризов: Если в системе есть элементы, подверженные замерзанию, убедитесь, что они защищены от замерзания с помощью соответствующих антифризов.

Следуя этим рекомендациям, вы сможете обеспечить надежную и безопасную эксплуатацию пневмоподвески на легковом прицепе в любое время года. Правильный уход и внимание к деталям помогут продлить срок службы системы и улучшить качество поездок.
