Пневматическая подвеска прицепа становится все более популярным решением для владельцев транспортных средств, стремящихся улучшить комфорт и управляемость при перевозке грузов. В данной статье мы подробно рассмотрим устройство пневмоподвески, процесс ее монтажа и настройки, а также основные аспекты обслуживания. Вы узнаете, как правильно регулировать уровень пола, заменять воздушные подушки, а также получите схемы подключения и советы по устранению возможных неисправностей. Эта информация будет полезна как для опытных автомобилистов, так и для новичков, желающих повысить эффективность и безопасность своих перевозок.
Принцип работы и конструкция пневматической подвески
В центре системы находится пневматический баллон — гибкая емкость, заполненная сжатым воздухом. В отличие от стальных пружин, жесткость пневмоподушки зависит от давления внутри, что позволяет настраивать характеристики подвески в зависимости от веса груза. Воздух в систему подается компрессором тягача через соединительные элементы или от встроенного компрессора прицепа, если он предусмотрен.
Ключевым компонентом управления является пневмораспределитель, часто называемый краном «уровня пола». Это устройство, механическое или электронное, соединено с мостом через тягу. При изменении нагрузки на ось мост смещается относительно рамы, и тяга воздействует на рычаг крана, что приводит к подаче или сбросу воздуха из подушек до восстановления заданного положения рамы.
Если прицеп загружен неравномерно или дорога имеет наклон, активируется система клапанов, выравнивающая давление в контурах левого и правого бортов. На современных моделях, таких как Schmitz Cargobull или Krone, применяются сложные системы EBS, где электроника управляет пневмоклапанами с высокой точностью, обеспечивая идеальную геометрию рамы.
Важно отметить, что пневматическая подвеска не полностью заменяет амортизаторы. На большинстве прицепов установлены телескопические амортизаторы, которые гасят колебания при движении по неровностям. Отсутствие или неисправность амортизаторов может привести к быстрому разрушению пневмобаллонов из-за резонансных колебаний.
Типы пневматических элементов
Пневматические элементы можно классифицировать на несколько ключевых типов, каждый из которых имеет свои особенности установки и эксплуатации. Выбор типа зависит от конструкции моста, размеров рамы и требований производителя полуприцепа.
- Мембранные пневмобаллоны. Это цилиндрические устройства с гибкой диафрагмой. Они компактны и часто используются в системах подъема осей или в качестве дополнительных подушек.

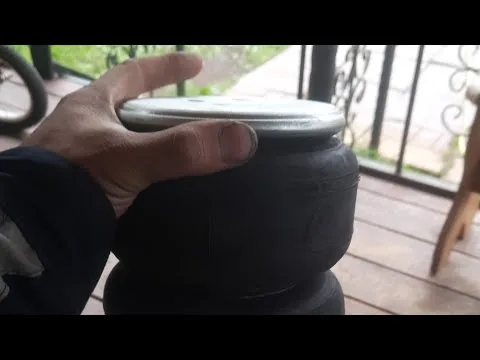

- Сильфонные пневмобаллоны (рукава). Это наиболее распространенный тип для основной подвески. Они состоят из многослойного каркаса из резинокорда и бывают одно-, двух- и трехсекционными. Чем больше секций, тем больше ход подвески и мягкость хода, но грузоподъемность при этом снижается.
- Комбинированные системы. Эти элементы используются на специализированной технике, где пневмоэлемент объединен с амортизатором или гидравлической системой.
| Тип элемента | Грузоподъемность | Ход подвески | Применение |
|---|---|---|---|
| Односекционный сильфон | Высокая | Малый | Тяжелые грузы, строительные работы |
| Двухсекционный сильфон | Средняя | Средний | Универсальные тенты, рефрижераторы |
| Трехсекционный сильфон | Низкая/Средняя | Большой | Перевозка хрупких грузов, автовозы |
Интересные факты
Вот несколько интересных фактов о пневматической подвеске прицепа:
Адаптивность к нагрузке: Пневматическая подвеска позволяет автоматически регулировать уровень жесткости и высоту прицепа в зависимости от нагрузки. Это достигается за счет системы датчиков и компрессоров, которые поддерживают оптимальное давление в воздушных подушках, что улучшает управляемость и устойчивость прицепа на дороге.
Улучшение комфорта: Пневматическая подвеска значительно повышает комфорт при перевозке грузов. Она эффективно гасит удары и вибрации, что особенно важно при транспортировке хрупких или деликатных грузов. Это позволяет снизить риск повреждения как самого груза, так и прицепа.
Снижение износа: Благодаря способности пневматической подвески адаптироваться к различным условиям и нагрузкам, она способствует снижению износа колес и шин, а также других компонентов прицепа. Это может привести к уменьшению затрат на обслуживание и более длительному сроку службы транспортного средства.

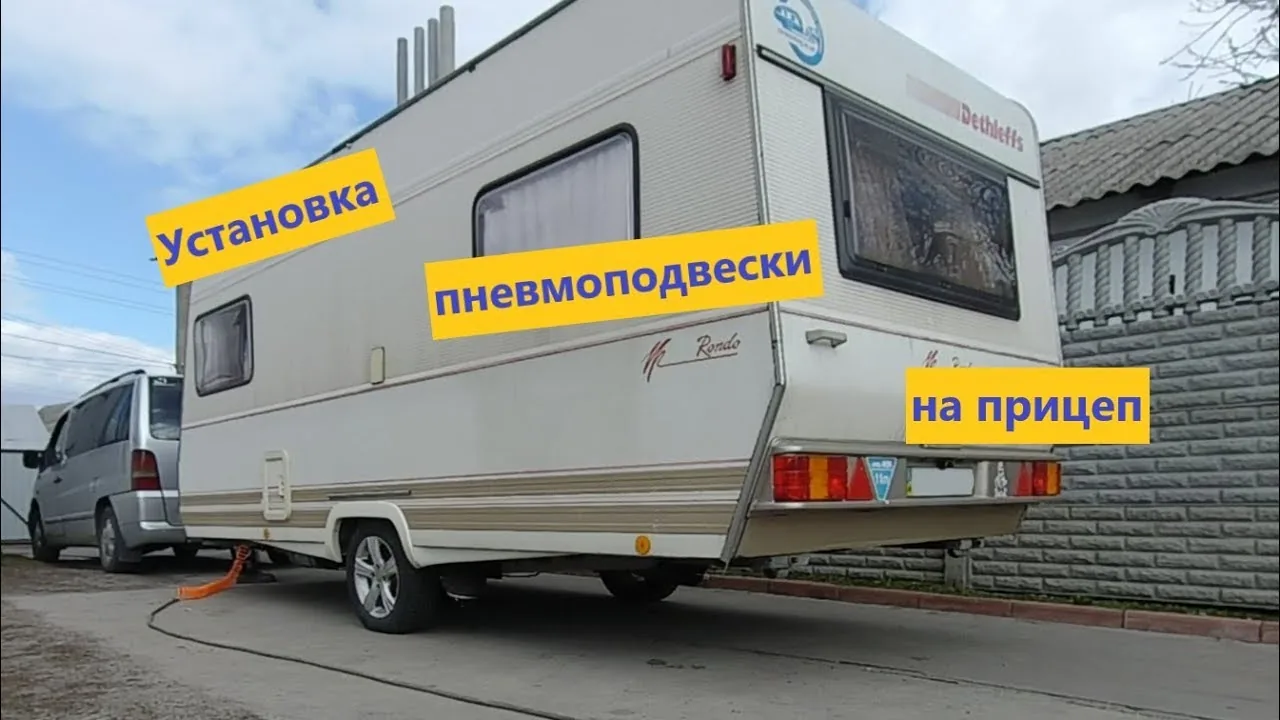

Технология установки и замены пневмоподушек
Замена пневматических компонентов требует строгого соблюдения правил безопасности и четкой последовательности действий. Прежде чем приступить к работе, необходимо полностью выпустить воздух из системы. Установите прицеп на опоры (козелки) или надежно зафиксируйте раму, чтобы предотвратить её опускание под собственным весом.
Сначала снимите старые пневмобаллоны. Для этого отсоедините воздушные магистрали от штуцеров. Если используются быстросъемные соединения, аккуратно отожмите их. При наличии резьбовых фитингов или хомутов применяйте соответствующий инструмент, чтобы избежать повреждения подводящих трубок. Крепежные болты, удерживающие баллон на мосту и раме, могут быть закисшими, поэтому рекомендуется предварительно обработать их проникающей смазкой.
После демонтажа сравните старые детали с новыми, проверяя соответствие посадочных размеров и диаметра отверстий. Особое внимание уделите состоянию посадочных площадок на мосту и раме. Наличие коррозии, острых кромок или деформаций недопустимо, так как это может привести к быстрому выходу из строя новой резинокордной оболочки.
Нюансы монтажа на разных осях
Установка на подъемных осях имеет свои нюансы. В данном случае пневмобаллон выполняет две функции: амортизацию и подъем. При монтаже важно правильно расположить штуцер для подвода воздуха, чтобы шланг не терся о рычаги подвески во время движения оси. На некоторых моделях SAF или BPW может потребоваться замена всего комплекта прокладок и использование специальных смазок для резьбовых соединений.
При сборке необходимо строго соблюдать момент затяжки крепежных болтов. Недостаточная затяжка может привести к утечке воздуха и смещению баллона, а чрезмерная затяжка способна повредить металлический стакан или деформировать резиновую часть. Рекомендуется использовать динамометрический ключ и следовать рекомендациям производителя прицепа.
После установки компонентов нужно провести первичную накачку системы. Давление следует увеличивать постепенно, внимательно следя за расправлением складок пневмобаллона. Неправильное начальное расправление может привести к образованию складок, которые будут тереться о металлические элементы и быстро выведут деталь из строя.
Регулировка крана уровня пола и настройка системы
Правильная работа пневмоподвески невозможна без корректной настройки пневмораспределителя (крана уровня пола). Этот элемент отвечает за высоту рамы прицепа относительно мостов. Регулировка может осуществляться механически, изменяя длину тяги, соединяющей кран и мост, или с помощью электронной калибровки в современных системах.
Для механической настройки необходимо разместить прицеп на ровной горизонтальной поверхности. Давление в системе должно соответствовать рабочему значению (обычно около 5-6 бар). Если рама наклонена или располагается слишком высоко или низко, потребуется внести коррективы. Поворачивая регулировочную гайку на тяге, можно изменить момент срабатывания клапана.
Если после загрузки прицепа наблюдается медленное опускание рамы или она не может опуститься до рабочей высоты, это может указывать на неправильную настройку чувствительности или заклинивание механизма крана. В электронных системах EBS для выполнения этой процедуры может потребоваться подключение диагностического сканера для сброса калибровки и тестирования.
| Симптом | Возможная причина | Метод устранения |
|---|---|---|
| Прицеп «гуляет» вверх-вниз | Негерметичность или сбой крана | Проверка тяги и замена крана |
| Крен на одну сторону | Разное давление в контурах | Проверка магистралей и клапанов |
| Не поднимает груз | Недостаточное давление в магистрали | Проверка компрессора и клапана защиты |
Диагностика неисправностей и техническое обслуживание
Регулярная проверка пневматической системы помогает выявить неисправности на ранних этапах и предотвратить аварийные ситуации. Основным признаком неисправности является снижение давления в ресиверах прицепа во время стоянки. Если спустя несколько часов простоя давление упало, стоит начать поиск утечки.
Для обнаружения утечки используется мыльный раствор. Наносите его на соединения, клапаны и поверхности пневмобаллонов — это позволит легко выявить проблемные участки по образующимся пузырькам. Особое внимание следует уделить местам выхода штока из корпуса баллона и резьбовым соединениям фитингов. Трещины на резине, даже если они не приводят к утечкам, сигнализируют о необходимости замены элемента.
В зимний период основным вызовом становится конденсат. Влага, попадая в систему, замерзает и может блокировать работу клапанов или разрывать резиновые мембраны при расширении льда. Наличие исправного влагоотделителя и регулярная продувка системы являются обязательными условиями для безопасной эксплуатации в зимний период.
Типичные ошибки при обслуживании
В процессе эксплуатации и ремонта владельцы и механики часто совершают ошибки, которые могут существенно сократить срок службы дорогостоящих компонентов. Анализ таких ошибок помогает формировать правильную культуру обслуживания.
- Игнорирование состояния амортизаторов — установка новых пневмобаллонов на изношенные амортизаторы приводит к передаче ударных нагрузок на резину, что может вызвать её разрушение всего за несколько тысяч километров.
- Использование неподходящих смазок — применение смазок на основе нефтепродуктов для уплотнительных резинок вызывает их разбухание и разрушение; рекомендуется использовать только силиконовые смазки.
- Принудительное разгибание тяг — попытка выровнять крен путем изгиба металлических тяг крана уровня пола нарушает геометрию работы клапана, что делает точную регулировку невозможной.
- Отсутствие защиты от камней — на строительных прицепах часто забывают установить или восстановить защитные кожухи, из-за чего пневмобаллоны могут быть повреждены камнями, вылетающими из-под колес.
Для увеличения срока службы рекомендуется периодически смазывать подвижные соединения тяг и штоков. Также важно проверять состояние воздушных фильтров компрессора (если он установлен на прицепе) и влагоотделителей. Чистый воздух — залог долговечной работы пневматической системы.
Визуальный осмотр следует проводить перед каждым рейсом. Необходимо обращать внимание на износ шлангов, наличие масляного налета (что может указывать на проблемы с компрессором тягача) и общую целостность системы. Своевременная замена изношенных фитингов обойдется дешевле, чем простой техники в пути.
Особенности эксплуатации в различных условиях
Эксплуатация прицепов с пневмоподушками в условиях крайнего севера или жаркого климата требует особого внимания. При низких температурах резина теряет эластичность, поэтому после стоянки на морозе необходимо избегать резких ударов о неровности. Это позволит пневмобаллонам прогреться за счет трения и сжатия.
На бездорожье или строительных площадках важно поддерживать чистоту воздушной системы. Пыль и абразивные частицы, попадая в пневмоцилиндры, действуют как наждак, что приводит к быстрому износу уплотнений. В таких условиях рекомендуется сокращать интервалы замены фильтров вдвое.
Если прицеп долго стоит без движения, полезно периодически (раз в 1-2 месяца) поднимать и опускать раму. Это активирует механизм крана уровня пола и предотвращает прилипание мембран. Длительное нахождение под нагрузкой без движения воздуха также негативно сказывается на резинокордной структуре.
Безопасность и итоговые рекомендации
Пневматическая подвеска прицепа — это сложная инженерная конструкция, требующая профессионального обслуживания. Регулярное выполнение плановых работ, использование оригинальных или сертифицированных аналогов запчастей, а также внимательное отношение к первым признакам неисправностей помогают продлить срок службы ходовой части. Игнорирование проблем с пневматической системой может привести к значительным затратам на ремонт и создать угрозу безопасности на дороге.
Постоянный контроль давления, визуальная проверка состояния баллонов и своевременная замена расходных материалов — основа безаварийной эксплуатации. Водителю и механику важно следить за этими аспектами.
Соблюдение рекомендаций производителей компонентов и следование технологиям ремонта обеспечивают надежную работу системы «воздушной подушки» на протяжении сотен тысяч километров, что способствует эффективному выполнению логистических задач.
Преимущества и недостатки пневматической подвески
Пневматическая подвеска прицепа обладает рядом преимуществ, которые делают её привлекательной для использования в различных сферах, включая грузоперевозки и специализированные транспортные услуги. Одним из основных достоинств является возможность регулировки жесткости подвески в зависимости от нагрузки. Это позволяет поддерживать оптимальный уровень комфорта и безопасности при движении, а также минимизировать износ как самого прицепа, так и транспортного средства, к которому он прикреплен.
Кроме того, пневматическая подвеска обеспечивает более плавный ход, что особенно важно при перевозке хрупких грузов. Благодаря способности амортизировать удары и вибрации, она снижает риск повреждения товаров, что может существенно повысить уровень обслуживания клиентов и снизить затраты на возврат или замену поврежденных грузов.
Еще одним значительным преимуществом является возможность автоматической регулировки высоты прицепа. Это позволяет поддерживать постоянный уровень прицепа независимо от нагрузки, что улучшает управляемость и устойчивость транспортного средства на дороге. Также это может быть полезно при заезде на наклонные поверхности или при маневрировании в ограниченных пространствах.
Однако, несмотря на все преимущества, пневматическая подвеска имеет и свои недостатки. Одним из них является сложность конструкции, что может привести к более высокой вероятности поломок и необходимости в регулярном обслуживании. Пневматические системы требуют наличия компрессора и других компонентов, которые могут выйти из строя, что потребует дополнительных затрат на ремонт.
Также стоит отметить, что пневматическая подвеска может быть более дорогой в установке по сравнению с традиционными пружинными системами. Это может стать значительным фактором для владельцев прицепов, которые стремятся минимизировать начальные инвестиции. Кроме того, в условиях низких температур эффективность работы пневматической системы может снижаться, что также стоит учитывать при выборе типа подвески.
В заключение, выбор пневматической подвески для прицепа должен основываться на конкретных потребностях и условиях эксплуатации. Учитывая как преимущества, так и недостатки, владельцы могут принять обоснованное решение, которое будет соответствовать их требованиям и бюджету.
Сравнение с традиционными системами подвески
Пневматическая подвеска прицепа представляет собой современное решение, которое значительно отличается от традиционных систем подвески, таких как рессорные и пружинные механизмы. Основное отличие заключается в использовании воздуха в качестве рабочего элемента, что позволяет добиться более высокой степени комфорта и управляемости.
Традиционные системы подвески, как правило, основаны на металлических пружинах или рессорах, которые обеспечивают поддержку веса прицепа и амортизацию ударов. Однако такие системы имеют свои ограничения: они могут быть жесткими, что приводит к плохой управляемости на неровных дорогах, а также не позволяют точно регулировать высоту прицепа в зависимости от нагрузки.
С другой стороны, пневматическая подвеска использует воздух, который сжимается и расширяется в специальных баллонах. Это позволяет не только смягчить удары и вибрации, но и изменять жесткость подвески в зависимости от условий эксплуатации. Например, при увеличении нагрузки на прицеп можно увеличить давление в пневматических баллонах, что повысит жесткость подвески и улучшит управляемость.
Еще одним значительным преимуществом пневматической подвески является возможность автоматической регулировки высоты. Современные системы могут быть оснащены датчиками, которые отслеживают уровень нагрузки и автоматически подстраивают высоту подвески, обеспечивая оптимальные условия для движения. Это особенно важно при перевозке грузов различной массы, когда необходимо поддерживать стабильное положение прицепа.
Кроме того, пневматическая подвеска позволяет значительно снизить уровень шума и вибраций, что делает поездки более комфортными как для водителя, так и для пассажиров. Это достигается благодаря тому, что воздух, находящийся в баллонах, эффективно гасит колебания, возникающие при движении по неровным поверхностям.
Однако стоит отметить, что пневматические системы имеют и свои недостатки. Они более сложны в установке и обслуживании по сравнению с традиционными системами. Пневматическая подвеска требует наличия компрессора, который обеспечивает подачу воздуха в баллоны, а также системы управления, что может увеличить стоимость как самого прицепа, так и его обслуживания. Кроме того, в случае повреждения пневматической системы, восстановление может занять больше времени и потребовать более серьезных затрат.
В заключение, выбор между пневматической и традиционной системой подвески зависит от конкретных условий эксплуатации прицепа. Пневматическая подвеска предлагает множество преимуществ, особенно для тех, кто часто сталкивается с изменяющимися условиями нагрузки и требует высокой степени комфорта. Традиционные системы, в свою очередь, могут быть более надежными и менее затратными в обслуживании, что делает их подходящими для определенных типов использования.
Советы по выбору компонентов для пневматической подвески
При выборе компонентов для пневматической подвески прицепа важно учитывать несколько ключевых факторов, которые могут существенно повлиять на эффективность и долговечность системы. В этом разделе мы рассмотрим основные аспекты, на которые стоит обратить внимание при подборе элементов пневматической подвески.
1. Воздушные баллоны
Воздушные баллоны являются основным элементом пневматической подвески. При выборе баллонов следует учитывать их объем и давление. Больший объем позволяет обеспечить лучшую амортизацию и адаптацию к различным условиям эксплуатации. Также важно обратить внимание на материал, из которого изготовлены баллоны. Резина, армированная текстильными волокнами, обеспечивает высокую прочность и устойчивость к механическим повреждениям.
2. Компрессоры
Компрессор отвечает за накачку воздушных баллонов и поддержание необходимого давления в системе. При выборе компрессора необходимо учитывать его производительность, которая должна соответствовать объему воздушных баллонов. Также стоит обратить внимание на уровень шума, который может быть критичным в некоторых условиях эксплуатации. Рекомендуется выбирать компрессоры с автоматическим управлением, что позволит поддерживать оптимальное давление без постоянного контроля со стороны водителя.
3. Управляющие клапаны
Управляющие клапаны обеспечивают регулировку давления в воздушных баллонах. Важно выбирать клапаны, которые обеспечивают быструю и точную настройку давления. Существуют как ручные, так и автоматические системы управления. Автоматические клапаны позволяют поддерживать заданное давление в зависимости от нагрузки на прицеп, что значительно упрощает эксплуатацию.
4. Соединительные элементы и шланги
Качество соединительных элементов и шлангов также играет важную роль в надежности пневматической подвески. Шланги должны быть устойчивыми к воздействию высоких температур и механическим повреждениям. Рекомендуется использовать армированные шланги, которые обеспечивают дополнительную защиту. Соединительные элементы должны быть выполнены из коррозионно-стойких материалов, чтобы избежать утечек воздуха и обеспечить долговечность системы.
5. Монтажные комплектующие
При установке пневматической подвески важно использовать качественные монтажные комплектующие, такие как кронштейны, крепежные элементы и уплотнители. Они должны быть рассчитаны на нагрузки, которые будут действовать на систему в процессе эксплуатации. Неправильный выбор монтажных элементов может привести к деформации или повреждению подвески, что негативно скажется на ее работе.
6. Совместимость с прицепом
Перед покупкой компонентов необходимо убедиться в их совместимости с конкретной моделью прицепа. Разные модели могут иметь различные параметры и требования к подвеске, поэтому важно учитывать эти нюансы. Рекомендуется проконсультироваться с производителем или специалистом, чтобы избежать ошибок при выборе компонентов.
В заключение, правильный выбор компонентов для пневматической подвески прицепа является залогом ее надежной работы и долговечности. Уделяя внимание каждому элементу системы, вы сможете обеспечить комфортную и безопасную эксплуатацию вашего прицепа в любых условиях.
Будущее пневматических систем в автомобильной промышленности
Пневматические системы, использующие сжатый воздух для управления подвеской, становятся все более популярными в автомобильной промышленности. Их преимущества, такие как возможность регулировки жесткости и высоты подвески, а также улучшение комфорта при движении, делают их привлекательными для различных типов транспортных средств, включая легковые автомобили, грузовики и прицепы.
С развитием технологий пневматические системы становятся более эффективными и надежными. Современные пневматические подвески могут быть оснащены электронными системами управления, которые позволяют автоматически регулировать давление в воздушных баллонах в зависимости от нагрузки и дорожных условий. Это обеспечивает не только комфорт, но и безопасность, так как позволяет поддерживать оптимальный уровень сцепления колес с дорогой.
Одним из ключевых направлений развития пневматических систем является интеграция с системами активной безопасности и помощи водителю. Например, системы контроля устойчивости и адаптивного круиз-контроля могут взаимодействовать с пневматической подвеской, автоматически подстраивая ее характеристики для обеспечения максимальной стабильности и управляемости автомобиля.
Кроме того, пневматические подвески становятся более доступными благодаря снижению стоимости производства и увеличению конкуренции на рынке. Это открывает новые возможности для их применения не только в премиум-сегменте, но и в более доступных моделях автомобилей.
С точки зрения экологии, пневматические системы также имеют свои преимущества. Они могут способствовать снижению расхода топлива за счет оптимизации работы подвески и уменьшения сопротивления при движении. В будущем можно ожидать появления более экологически чистых материалов для производства компонентов пневматических систем, что также будет способствовать их популяризации.
В заключение, будущее пневматических систем в автомобильной промышленности выглядит многообещающим. С учетом постоянного развития технологий, повышения требований к комфорту и безопасности, а также экологическим аспектам, можно ожидать, что пневматические подвески займут важное место в современных автомобилях и прицепах, обеспечивая водителям и пассажирам высокий уровень комфорта и безопасности на дороге.
