В данной статье мы подробно рассмотрим процесс подключения трубок делителя передач КАМАЗ, который является ключевым элементом в системе управления трансмиссией автомобиля. Правильная установка и регулировка пневмопривода делителя обеспечивают надежную работу трансмиссии, что, в свою очередь, влияет на общую производительность и безопасность эксплуатации автомобиля. Мы предоставим схемы подключения, порядок сборки трубок, а также советы по регулировке толкателей и разберем типичные ошибки, которые могут возникнуть в процессе монтажа. Эта информация будет полезна как опытным механикам, так и новичкам, стремящимся обеспечить надежную работу своего КАМАЗа.
Принцип работы и устройство пневмопривода делителя
Пневматический привод делителя передач — это сложный механизм, который преобразует энергию сжатого воздуха в механическое движение для перемещения шестерен вспомогательного редуктора. Основным компонентом системы является пневматический цилиндр, который через шток и вилку воздействует на подвижную шестерню делителя, фиксируя её в одном из двух положений. Управление потоком воздуха осуществляется с помощью крана управления, установленного в кабине, и редукционного клапана, который поддерживает необходимое рабочее давление.
Ключевым элементом системы является редукционный клапан, который ограничивает давление в контуре делителя. Это предотвращает повреждение механических частей при резких колебаниях давления в пневмосистеме автомобиля. Обычно рабочее давление в контуре делителя ниже, чем в тормозной системе, что требует точной настройки регулятора. Нарушение баланса давления может привести к неполному включению передачи или к чрезмерной нагрузке на синхронизаторы.
Схема воздушных магистралей
Схема подключения трубок на делителе передач КАМАЗ (модели КПП 15, 154, 152) четко разделяет магистрали на подводящие и отводящие. Воздух поступает от ресивера через фильтр и редукционный клапан в кран управления. В зависимости от положения рычажка, воздух направляется в одну из камер пневмоцилиндра делителя. Из противоположной камеры воздух сбрасывается в атмосферу через выхлопные отверстия крана.
На практике часто возникают ошибки при подключении трубок к штуцерам пневмоцилиндра, особенно при использовании неоригинальных ремкомплектов или шлангов различной длины. Порядок подключения должен строго соответствовать заводской схеме: одна трубка предназначена для включения пониженной передачи (режим тяги), а другая — для повышенной (режим скорости). Неправильное подключение этих магистралей может привести к инверсии управления, когда рычаг в положении «высокая» активирует «низкую» передачу.
Для лучшего понимания потоков воздуха и точек подключения полезно рассмотреть основные элементы системы в таблице ниже, где указаны их функции и требования к обслуживанию.
| Элемент системы | Функция | Требования к монтажу |
|---|---|---|
| Пневмоцилиндр | Преобразование давления воздуха в механическое движение штока | Герметичность манжет, свободный ход штока |
| Редукционный клапан | Снижение и стабилизация давления в контуре делителя | Настройка по манометру, отсутствие утечек |
| Кран управления | Распределение потоков воздуха по командам водителя | Четкая фиксация положений, чистота каналов |
Интересные факты
Вот несколько интересных фактов о подключении трубок делителя на КАМАЗ:
Система управления тормозами: Делитель на КАМАЗе играет ключевую роль в системе управления тормозами. Он распределяет тормозное усилие между передними и задними осями, что обеспечивает более стабильное и безопасное торможение, особенно при загрузке автомобиля.
Схема подключения: Правильная схема подключения трубок делителя включает в себя не только сам делитель, но и различные датчики и клапаны, которые обеспечивают оптимальную работу системы. Неправильное подключение может привести к неэффективной работе тормозов и увеличению тормозного пути.
Регулировка давления: Регулировка давления в системе делителя является важным этапом монтажа. Это позволяет адаптировать работу тормозов под конкретные условия эксплуатации, такие как вес груза и тип дороги. Неправильная регулировка может привести к преждевременному износу тормозных колодок и дисков.
Подготовительные работы и демонтаж старых элементов
Перед заменой или подключением трубок важно создать безопасные условия и подготовить необходимый инструмент. Автомобиль следует разместить на ровной поверхности с зафиксированными колесами, а давление в пневмосистеме полностью сбросить. Невыполнение этого условия может привести к травмам из-за внезапно сорвавшихся фитингов или загрязнению системы маслом и грязью под давлением.
Работа начинается с проверки состояния пневмомагистралей. Если замена осуществляется в рамках планового обслуживания из-за износа резины, старые трубки аккуратно снимаются с фитингов. Если трубки «прикипели» или деформировались, их следует обрезать, чтобы избежать повреждения резьбовых соединений на агрегатах. Очистка резьбы и фитингов от грязи, масла и окислов — необходимый этап, поскольку даже мельчайшая песчинка, попавшая в пневмоцилиндр, может привести к его поломке.
Необходимый инструмент и материалы
Для качественного выполнения работ потребуется стандартный набор слесарного инструмента, включающий гаечные ключи, пассатижи и отвертки. Особое внимание следует уделить инструментам для резки полиамидных трубок: срез должен быть строго перпендикулярным, без заусенцев и сплющивания. Использование тупых ножниц или кусачек недопустимо, так как деформированный край трубки не обеспечит надежное герметичное соединение с фитингом.
Основным материалом являются полиамидные трубки, диаметр которых соответствует стандартным размерам (обычно 8х1 мм или 10х1.5 мм, в зависимости от модификации КПП). Также необходимо подготовить фитинги (уголки, тройники, прямые соединители) и уплотнительные кольца для пневмоцилиндра. Рекомендуется сразу заменить уплотнительные манжеты в цилиндре делителя, особенно при значительном пробеге автомобиля, чтобы избежать повторного разбортирования узла в будущем.
Если планируется замена пневмоцилиндра или его ремонт, сначала необходимо демонтировать защитный кожух делителя. Для этого нужно отвинтить болты крепления и аккуратно снять крышку, чтобы не повредить прокладку. Перед снятием штока цилиндра стоит сделать метки положения вилок, хотя при сборке делителя регулировка все равно потребуется заново.
Технология подключения и сборки пневмомагистралей
Монтаж новых трубок требует соблюдения определенной последовательности действий для обеспечения надежности соединений. Первым этапом является нарезка трубок на отрезки нужной длины. Важно оставить небольшой запас, чтобы избежать натяжения шлангов при вибрации кузова и работе двигателя, а также предотвратить их провисание, что может привести к перетиранию о движущиеся элементы трансмиссии.
Соединение трубок с фитингами и штуцерами осуществляется путем плотной вставки до упора. В современных быстроразъемных соединениях (Push-in) трубка вставляется в фитинг до характерного щелчка. После этого следует немного потянуть трубку назад, чтобы конусная цанга надежно зажала её. Контроль фиксации является обязательным: слабо вставленная трубка под давлением может быть выбита, что приведет к мгновенной утечке давления в системе.

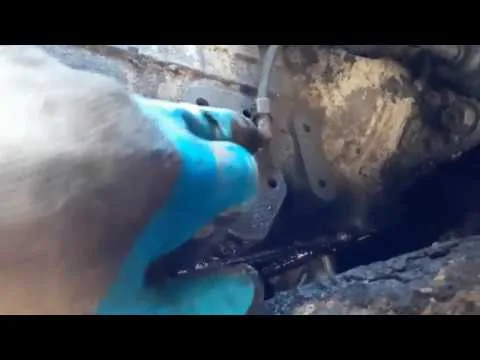

Порядок подключения к пневмоцилиндру
Подключение к пневмоцилиндру делителя — важный этап, влияющий на корректность работы трансмиссии. На корпусе цилиндра обычно расположены два основных рабочих отверстия. Трубка от крана управления в режиме «Высокая» (или «Скорость») должна соединяться с соответствующим штуцером, который активирует высшую передачу. Вторая трубка, отвечающая за режим «Низкая» (или «Тяга»), подключается к противоположному отверстию.
Чтобы избежать ошибок при установке, на многих цилиндрах есть маркировки или стрелки, указывающие направление движения штока. Если маркировка стерлась, следует обратиться к схеме конкретного автомобиля. Принцип работы прост: подача воздуха в одну полость выдвигает шток, а в другую — втягивает его. Неправильное подключение может привести к тому, что при переключении рычага в кабине на «высокую» передачу делитель будет пытаться активировать «низкую», что вызовет хруст шестерен.
| Положение рычага | Действие штока | Результат в КПП |
|---|---|---|
| Вперед (Скорость) | Выдвижение/Втягивание (в зависимости от модели) | Включение прямой передачи делителя |
| Назад (Тяга) | Противоположное выдвижению | Включение понижающей передачи |
Регулировка пневмоцилиндра и толкателей
После подключения всех трубок и проверки герметичности соединений необходимо настроить пневматический цилиндр делителя. Недостаточный ход штока не позволит муфте делителя полностью зацепиться с шестерней, что приведет к проскальзыванию и быстрому износу. В то же время избыточный ход может вызвать упор механических компонентов и привести к поломке вилок или штока.
Настройка выполняется с помощью регулировочных болтов (толкателей) на штоке пневмоцилиндра. Поворачивая эти болты, можно изменить длину рабочей части штока и настроить амплитуду движения вилки делителя. Контроль процесса осуществляется визуально или с помощью щупа, измеряя зазор между торцом регулировочного болта и корпусом цилиндра в крайних положениях.
Настройка давления и проверка срабатывания
Настройка редукционного клапана — ключевой момент. Давление в контуре делителя должно находиться в установленных пределах, указанных производителем (обычно от 4.5 до 6.5 атмосфер, но точные значения зависят от модели КПП). Для проверки давления необходимо подключить манометр к соответствующему разъему в пневмосистеме делителя. Если давление превышает норму, регулятор следует ослабить, а если ниже — затянуть (направление регулировки зависит от конструкции клапана).
Проверка срабатывания производится при выключенном двигателе, но с наличием давления в системе. Рычаг управления делителем переводится из одного положения в другое. При этом должен быть слышен характерный щелчок, а движение штока должно происходить мгновенно. Если задержка включения превышает 1-2 секунды, это может указывать на неисправность крана управления, засорение трубок или наличие утечек.
Не менее важно уделять внимание смазке подвижных частей. В пневмосистему КАМАЗа часто добавляют специальные жидкости (например, «Турбинное масло» или добавки в бачок смазки пневмопривода), чтобы предотвратить пересыхание резинок манжет. Сухие манжеты быстро теряют эластичность и начинают пропускать воздух.
Типичные ошибки и методы их устранения
В процессе эксплуатации и ремонта делителей часто возникают ошибки, которые могут свести на нет усилия по восстановлению их функциональности. Осознание этих нюансов помогает сократить время простоя автомобиля и предотвратить повторные неисправности. Большинство проблем связано с человеческим фактором или использованием некачественных запасных частей.
- Неправильный выбор трубок — использование шлангов меньшего диаметра или материалов, не устойчивых к воздействию масла и высоких температур, может привести к их раздуванию и разрыву под давлением. Это также снижает скорость потока воздуха, что замедляет переключение.
- Отсутствие крепления трубок — если трубки не зафиксированы хомутами или клипсами, вибрация может привести к их перетиранию о кузов или элементы трансмиссии. Это вызывает внезапную разгерметизацию во время движения.
- Ошибки в регулировке толкателей — слишком большой зазор не позволяет полностью включить передачу, что вызывает скрежет. Слишком малый зазор создает постоянное давление на механизм, что может привести к его повреждению.
- Игнорирование чистоты системы — попадание грязи или металлической стружки в пневмоцилиндр во время монтажа может вызвать задиры на зеркале цилиндра и быстрое разрушение манжет.
⚠️ Важно: Если вы заметили постоянное травление воздуха через выхлопные отверстия крана управления или цилиндра, не пытайтесь заклеить или загерметизировать эти отверстия. Это может нарушить работу механизма переключения и привести к заклиниванию делителя.
⚠️ Важно: Не используйте для уплотнения резьбовых соединений в пневмосистеме делителя обычный силикон или герметики, не предназначенные для высоких температур и контакта с маслом. Они могут раствориться и забить каналы крана управления.
Финальная диагностика и контроль работоспособности
Завершающим этапом работы является всесторонняя проверка собранной системы под нагрузкой. После статической проверки необходимо провести тестовую поездку, чтобы оценить функционирование делителя в реальных условиях. Важно внимательно следить за работой трансмиссии при переключении передач с использованием делителя: не должно быть рывков, ударов или длительных периодов несоответствия между оборотами двигателя и скоростью движения.
В процессе диагностики проверяется наличие утечек с помощью мыльного раствора или специального спрея-индикатора. Нанесение раствора на все соединения трубок, фитингов и сам цилиндр позволяет обнаружить даже самые мелкие утечки по образующимся пузырькам. Особое внимание следует уделить местам соединения трубок с фитингами, так как именно здесь чаще всего возникают проблемы из-за некачественного монтажа.
Регулярное обслуживание и правильная установка пневматических магистралей делителя передач обеспечивают надежную работу грузовика и увеличивают срок службы коробки передач. Соблюдение технических регламентов и использование оригинальных или сертифицированных аналогов запчастей гарантируют отсутствие проблем в пути.
Обзор различных типов делителей для КАМАЗ
Делители для автомобилей КАМАЗ представляют собой важные компоненты, обеспечивающие равномерное распределение потока жидкости или воздуха в системе. Существует несколько типов делителей, каждый из которых имеет свои особенности и предназначение. Рассмотрим основные из них.
1. Механические делители
Механические делители работают на основе простых физических принципов. Они используют механические элементы, такие как клапаны и поршни, для распределения потока. Эти устройства обычно имеют высокую надежность и простоту в обслуживании. Механические делители часто применяются в системах, где требуется высокая точность и стабильность работы.
2. Электронные делители
Электронные делители более сложны в конструкции и управлении. Они используют электронные датчики и контроллеры для регулирования потока. Такие устройства обеспечивают более точное распределение и могут адаптироваться к изменяющимся условиям работы. Электронные делители часто используются в современных моделях КАМАЗ, где важна автоматизация процессов и повышение эффективности.
3. Гидравлические делители
Гидравлические делители предназначены для работы в системах с высоким давлением. Они обеспечивают надежное распределение жидкости и могут использоваться в различных условиях эксплуатации. Гидравлические делители часто применяются в грузовых автомобилях, где требуется высокая производительность и устойчивость к нагрузкам.
4. Пневматические делители
Пневматические делители работают на основе сжатого воздуха и предназначены для распределения воздушных потоков. Они часто используются в системах торможения и подвески. Пневматические делители обеспечивают быструю реакцию и высокую эффективность, что делает их незаменимыми в современных автомобилях.
Каждый из этих типов делителей имеет свои преимущества и недостатки, и выбор конкретного устройства зависит от условий эксплуатации и требований к системе. При выборе делителя для КАМАЗ важно учитывать не только его тип, но и совместимость с другими компонентами системы, а также условия, в которых будет работать автомобиль.
Сравнение характеристик и применения
При выборе трубок делителя для автомобилей КАМАЗ важно учитывать их характеристики и области применения. Существует несколько типов трубок, каждая из которых имеет свои особенности, преимущества и недостатки.
Первый тип трубок делителя — это стандартные резинотканевые трубки. Они обладают хорошей гибкостью и устойчивостью к механическим повреждениям, что делает их подходящими для использования в условиях, где возможны вибрации и удары. Однако, их срок службы может быть ограничен воздействием высоких температур и агрессивных химических веществ, что необходимо учитывать при эксплуатации.
Второй тип — это трубки из полиуретана. Они более устойчивы к химическим воздействиям и имеют более длительный срок службы по сравнению с резинотканевыми. Полиуретановые трубки также обладают высокой прочностью на разрыв и могут выдерживать более высокие давления, что делает их идеальными для работы в тяжелых условиях. Однако, они менее гибкие, что может затруднить монтаж в ограниченных пространствах.
Третий тип — это металлические трубки, которые обеспечивают максимальную прочность и долговечность. Они не подвержены воздействию химических веществ и высоких температур, что делает их идеальными для использования в условиях, где другие материалы могут быстро выходить из строя. Однако, металлические трубки имеют больший вес и могут быть более сложными в монтаже, особенно в труднодоступных местах.
При выборе трубок делителя необходимо также учитывать их диаметр и длину. Эти параметры должны соответствовать требованиям конкретной модели КАМАЗа и условиям эксплуатации. Неправильный выбор может привести к снижению эффективности работы системы и увеличению риска повреждения.
В заключение, выбор трубок делителя КАМАЗ зависит от множества факторов, включая условия эксплуатации, требования к прочности и устойчивости к химическим веществам. Рекомендуется проконсультироваться с профессионалами или обратиться к технической документации для выбора наиболее подходящего варианта.
Уход и обслуживание системы пневмопривода
Система пневмопривода на автомобилях КАМАЗ требует регулярного ухода и обслуживания для обеспечения надежной работы и долговечности. Основные элементы системы, такие как компрессор, ресивер, трубки и клапаны, нуждаются в периодической проверке и обслуживании.
Первым шагом в уходе за системой является регулярная проверка состояния трубок делителя. Трубки должны быть свободны от повреждений, трещин и коррозии. В случае обнаружения дефектов, трубки необходимо заменить, так как это может привести к утечкам воздуха и снижению эффективности работы системы.
Также важно следить за соединениями трубок. Все соединения должны быть надежными и герметичными. Рекомендуется периодически проверять затяжку фитингов и, при необходимости, подтягивать их. Если соединения начинают пропускать воздух, это может привести к снижению давления в системе и ухудшению работы пневмопривода.
Не менее важным аспектом является проверка работы компрессора. Он должен обеспечивать необходимое давление в системе. Регулярно проверяйте уровень масла в компрессоре и при необходимости меняйте его. Загрязненное масло может привести к снижению производительности и преждевременному износу компрессора.
Ресивер также требует внимания. Необходимо периодически сливать конденсат, который скапливается в нем. Это поможет предотвратить коррозию и обеспечит стабильную работу системы. Слив конденсата рекомендуется производить не реже одного раза в месяц, особенно в условиях повышенной влажности.
Клапаны системы пневмопривода также нуждаются в регулярной проверке. Убедитесь, что они работают без заеданий и не пропускают воздух. В случае обнаружения неисправностей, клапаны следует заменить или отремонтировать.
Кроме того, стоит обратить внимание на состояние пневмоподвески и тормозной системы, так как они также зависят от работы пневмопривода. Регулярные проверки и обслуживание этих систем помогут избежать серьезных поломок и обеспечить безопасность на дороге.
В заключение, уход и обслуживание системы пневмопривода на автомобилях КАМАЗ являются важными аспектами, которые требуют внимания и регулярного контроля. Соблюдение рекомендаций по обслуживанию поможет продлить срок службы системы и обеспечить надежную работу автомобиля в любых условиях.
Рекомендации по профилактическому обслуживанию
Профилактическое обслуживание трубок делителя КАМАЗ является важной частью общего ухода за автомобилем. Регулярная проверка и обслуживание системы трубок помогут избежать серьезных поломок и продлить срок службы автомобиля. Ниже представлены основные рекомендации по профилактическому обслуживанию трубок делителя.
1. Визуальный осмотр
Первым шагом в профилактическом обслуживании является регулярный визуальный осмотр трубок. Необходимо проверять наличие трещин, коррозии и других повреждений. Особое внимание следует уделить местам соединений, так как именно там чаще всего возникают утечки. При обнаружении повреждений трубки необходимо заменить.
2. Проверка герметичности
Герметичность трубок делителя можно проверить с помощью специального оборудования или простым способом: запустив двигатель и внимательно осмотрев соединения на наличие утечек. Если вы заметили, что из трубок выделяется жидкость, это может свидетельствовать о необходимости замены уплотнителей или самих трубок.
3. Очистка трубок
На трубках может скапливаться грязь и другие загрязнения, что может негативно сказаться на их работе. Рекомендуется периодически очищать трубки от загрязнений с помощью специальных чистящих средств или простым мыльным раствором. После очистки обязательно промойте трубки чистой водой и высушите их.
4. Проверка креплений и соединений
Крепления и соединения трубок должны быть надежными и не иметь люфта. Регулярно проверяйте затяжку крепежных элементов и при необходимости подтягивайте их. Это поможет избежать вибраций и повреждений трубок во время эксплуатации автомобиля.
5. Замена трубок
Если трубки имеют значительные повреждения или износ, их необходимо заменить. При замене важно использовать только оригинальные запчасти, так как это гарантирует соответствие техническим характеристикам и надежность работы системы. Убедитесь, что новые трубки установлены правильно и герметично.
6. Обращение к специалистам
Если у вас нет достаточного опыта или знаний для проведения профилактического обслуживания трубок делителя, рекомендуется обратиться к квалифицированным специалистам. Профессионалы смогут провести диагностику и обслуживание системы, что поможет избежать возможных проблем в будущем.
Следуя этим рекомендациям, вы сможете поддерживать трубки делителя КАМАЗ в хорошем состоянии, что обеспечит надежную работу автомобиля и снизит риск возникновения серьезных неисправностей.
Советы по выбору комплектующих для замены
При замене трубок делителя КАМАЗ важно учитывать несколько ключевых факторов, чтобы обеспечить надежную и долговечную работу системы. В первую очередь, необходимо выбирать комплектующие, соответствующие оригинальным спецификациям. Это позволит избежать проблем с совместимостью и гарантирует, что новые детали будут правильно функционировать в системе.
При выборе трубок обратите внимание на материал их изготовления. Наиболее распространенными являются стальные и алюминиевые трубки. Стальные трубки обладают высокой прочностью и устойчивостью к механическим повреждениям, однако они могут подвержены коррозии. Алюминиевые трубки легче и менее подвержены коррозии, но их прочность ниже, что может быть критично в условиях повышенных нагрузок.
Также стоит учитывать диаметр трубок. Он должен соответствовать оригинальным параметрам, так как неправильный диаметр может привести к снижению эффективности работы делителя и даже к его повреждению. Рекомендуется использовать трубки с тем же диаметром, что и у старых комплектующих, чтобы избежать проблем с установкой и функционированием.
Не менее важным аспектом является качество соединительных элементов. Фитинги, муфты и другие соединительные детали должны быть изготовлены из качественных материалов и иметь надежные уплотнители. Это поможет избежать утечек и обеспечит герметичность системы. При выборе соединительных элементов стоит обратить внимание на наличие сертификатов качества и отзывы других пользователей.
При покупке комплектующих рекомендуется обращаться в специализированные магазины или авторизованные сервисные центры, где можно получить гарантии на продукцию и профессиональную консультацию. Это поможет избежать подделок и некачественных деталей, которые могут негативно сказаться на работе системы.
Наконец, перед установкой новых трубок стоит внимательно ознакомиться с инструкцией по монтажу и регулировке. Это поможет избежать ошибок и обеспечит правильную работу делителя после замены комплектующих. Если у вас нет опыта в проведении подобных работ, лучше обратиться к профессионалам, чтобы гарантировать высокое качество выполнения всех операций.
