В данной статье представлена техническая инструкция по замене подушек кабины Камаз 5490, которая является важной частью системы подвески автомобиля. Правильная работа пневматических подушек обеспечивает комфорт водителя и пассажиров, а также влияет на устойчивость и управляемость транспортного средства. Мы рассмотрим артикулы необходимых запчастей, нормы давления в пневмосистеме, а также процесс регулировки клапанов уровня пола и диагностику возможных неисправностей. Эта информация поможет владельцам и механикам эффективно поддерживать и обслуживать свои автомобили, обеспечивая их надежную эксплуатацию.
Диагностика состояния пневмоэлементов и системы управления
Первоначальная оценка технического состояния начинается с визуального осмотра пневмобаллонов при опущенной кабине. На практике наиболее распространённым дефектом являются микротрещины на боковинах резинокордной оболочки, которые не заметны при накачанной системе. Для выявления скрытых повреждений необходимо принудительно опустить кабину с помощью механизма гидравлического опрокидывания и внимательно осмотреть поверхность резины на наличие расслоений, потертостей от металлических элементов и следов воздействия горюче-смазочных материалов.
Если внешний вид подушек не вызывает сомнений, но есть признаки неисправности, стоит проверить герметичность соединений. Например, если система медленно теряет воздух за ночь и к утру кабина оказывается на буферах, необходимо обработать мыльным раствором все соединения: места соприкосновения резины с металлическими фланцами, соединения трубок с клапанами и резьбовые фитинги. Появление пузырьков укажет на точное место утечки, которая может находиться как в самом баллоне, так и в подводящей магистрали.
Проверка клапанов управления уровнем пола
Работа пневматической подвески зависит от правильного функционирования клапанов управления уровнем пола (КУУП). Эти устройства автоматически подают воздух в подушки при загрузке кабины и выпускают его при разгрузке, обеспечивая стабильное положение кабины относительно рамы. Неполадки в клапане могут быть ошибочно приняты за проблемы с подушкой: кабина может не подниматься или, наоборот, подниматься слишком высоко.
Для проверки работоспособности механизма необходимо отсоединить тягу управления от рычага клапана. Рычаг должен свободно двигаться в обе стороны. При опускании рычага должно быть слышно шипение выходящего воздуха, а при подъеме — его не должно быть (или наоборот, в зависимости от типа клапана и фазы работы). Если рычаг заедает или не реагирует на движение, это указывает на необходимость ремонта или замены узла.
На современных моделях Камаз 5490 могут устанавливаться клапаны с электронным управлением или интегрированные в систему EBS. В таких случаях механическая проверка дополняется компьютерной диагностикой, которая позволяет выявить ошибки датчиков положения кузова.
| Параметр проверки | Нормативное значение / Состояние | Признак неисправности |
|---|---|---|
| Визуальное состояние резины | Отсутствие трещин глубже 1 мм | Трещины, вздутия, перекосы |
| Герметичность стыков | Отсутствие пузырей при 8 атм | Постоянное шипение, падение давления |
| Ход штока клапана | Свободный, без заеданий | Заклинивание, отсутствие потока воздуха |
Интересные факты
Вот несколько интересных фактов о технической инструкции для подушки Камаз 5490:
Универсальность конструкции: Подушка Камаз 5490 разработана с учетом различных условий эксплуатации, что позволяет использовать ее как в городских, так и в межгородских грузоперевозках. Это делает ее важным элементом для обеспечения комфорта и безопасности во время движения.
Инновационные материалы: В производстве подушек используются современные композитные материалы, которые обеспечивают высокую прочность и долговечность. Это позволяет подушкам выдерживать значительные нагрузки и продлевает срок их службы, что особенно важно для коммерческого транспорта.
Автоматизированные системы диагностики: Современные модели Камаз 5490 могут быть оснащены системами автоматической диагностики, которые позволяют отслеживать состояние подушек и других элементов подвески в реальном времени. Это помогает предотвратить поломки и снизить затраты на обслуживание.
Технические характеристики и артикулы комплектующих
Подбор запасных частей для Камаз 5490 требует внимательности, так как в зависимости от года выпуска и комплектации могут использоваться разные версии пневмоэлементов. Главные отличия заключаются в геометрических параметрах, диаметре посадочных отверстий и высоте в сжатом и растянутом состоянии. Применение неподходящих аналогов может быстро вывести из строя всю подвеску.

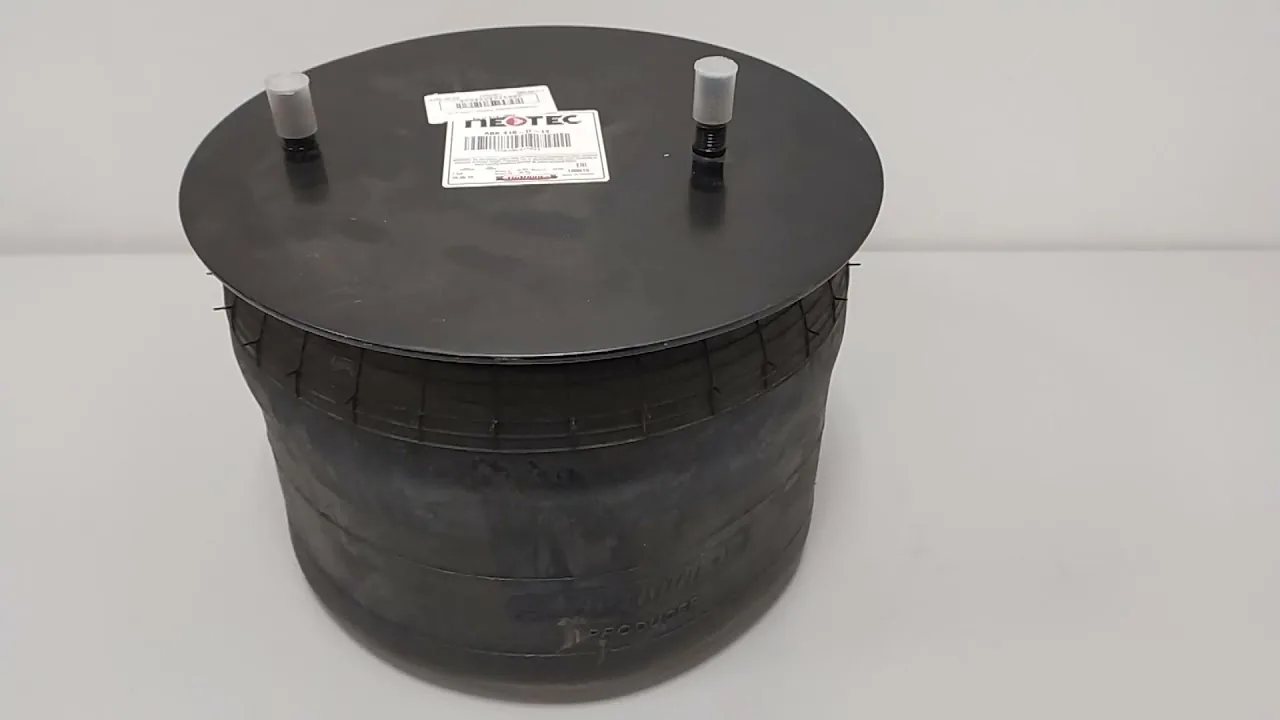

В каталогах чаще всего встречаются подушки двух основных типоразмеров, устанавливаемые на передней и задней оси подвески кабины. Передние опоры обычно имеют меньший диаметр и уникальную форму нижнего фланца, разработанную для крепления к кронштейнам рамы. Задние опоры часто унифицированы с элементами подвески сиденья водителя или имеют усиленную конструкцию для компенсации крена.
Артикулы оригинальных запчастей и аналогов
Оригинальная номенклатура запасных частей для Камаз включает как отдельные резинокордные оболочки, так и пневмоэлементы с металлическими фланцами. При оформлении заказа важно точно указывать, требуется ли узел в сборе или только расходные материалы. Замена резины отдельно требует специального оборудования и определенных навыков бортирования.
На рынке аналогов представлено множество вариантов замены, включая изделия европейских брендов, таких как Contitech и Firestone, а также более доступные модели турецкого и китайского производства. Качество резиновой смеси у недорогих аналогов часто ниже, чем у оригинальных запчастей, что может привести к потере эластичности резины при низких температурах и быстрому образованию трещин.
В таблице ниже представлены основные артикулы, которые помогут сориентироваться при заказе запасных частей для различных модификаций тягача.
| Расположение | Оригинальный артикул | Популярный аналог |
|---|---|---|
| Передняя опора | 5490-8201010 | Contitech 2800 NP29 |
| Задняя опора | 5490-8201020 | Firеstone W01-358-9296 |
| Клапан управления | 5490-8201030 | Wabco 4410500030 |
Пошаговая инструкция по замене пневмоподушки
Замена пневматического элемента требует выполнения определенной последовательности действий для обеспечения безопасности и сохранения геометрии подвески. Работы следует проводить на ровной поверхности, используя исправный домкрат и надежные подставки. Перед началом обязательно сбросьте давление из пневмосистемы автомобиля и зафиксируйте колеса с помощью противооткатных упоров.

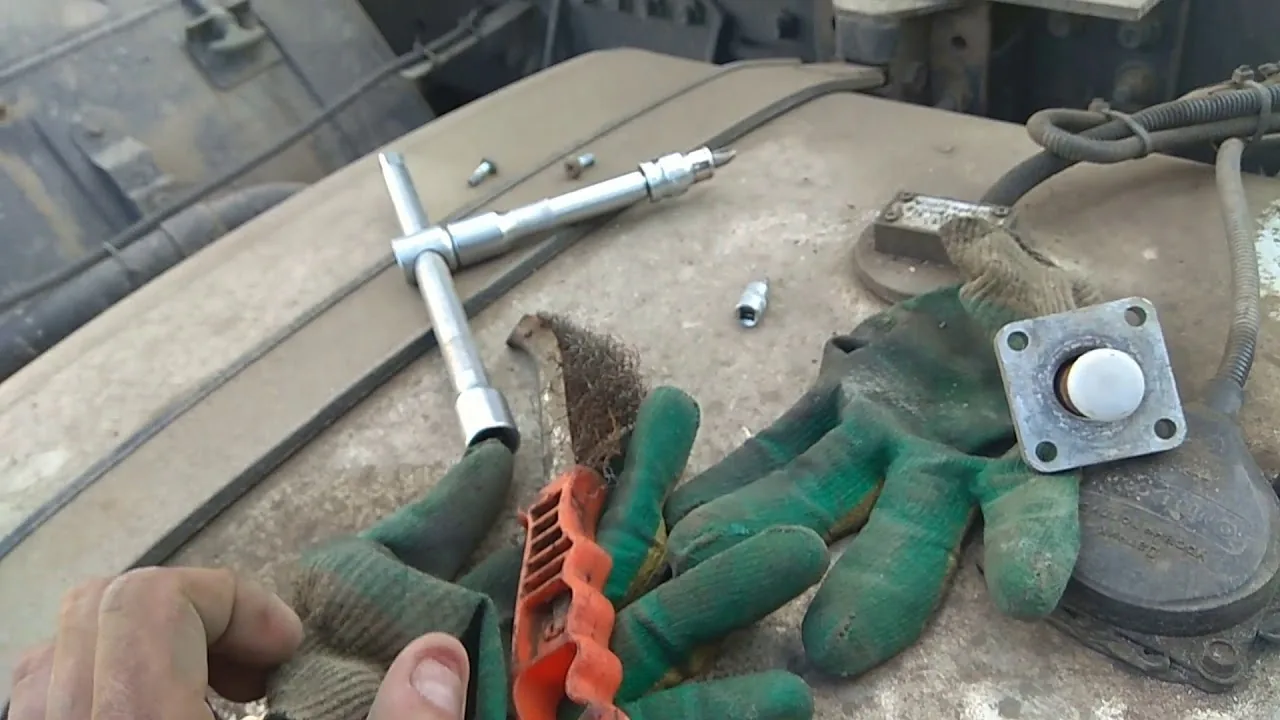

Первым шагом является снятие защитных кожухов для доступа к крепежным элементам. Если требуется замена передней подушки, может понадобиться частичное снятие брызговиков или элементов облицовки. При работе с задней опорой доступ может потребоваться из-под кабины, что подразумевает наличие смотровой ямы или подъемника.

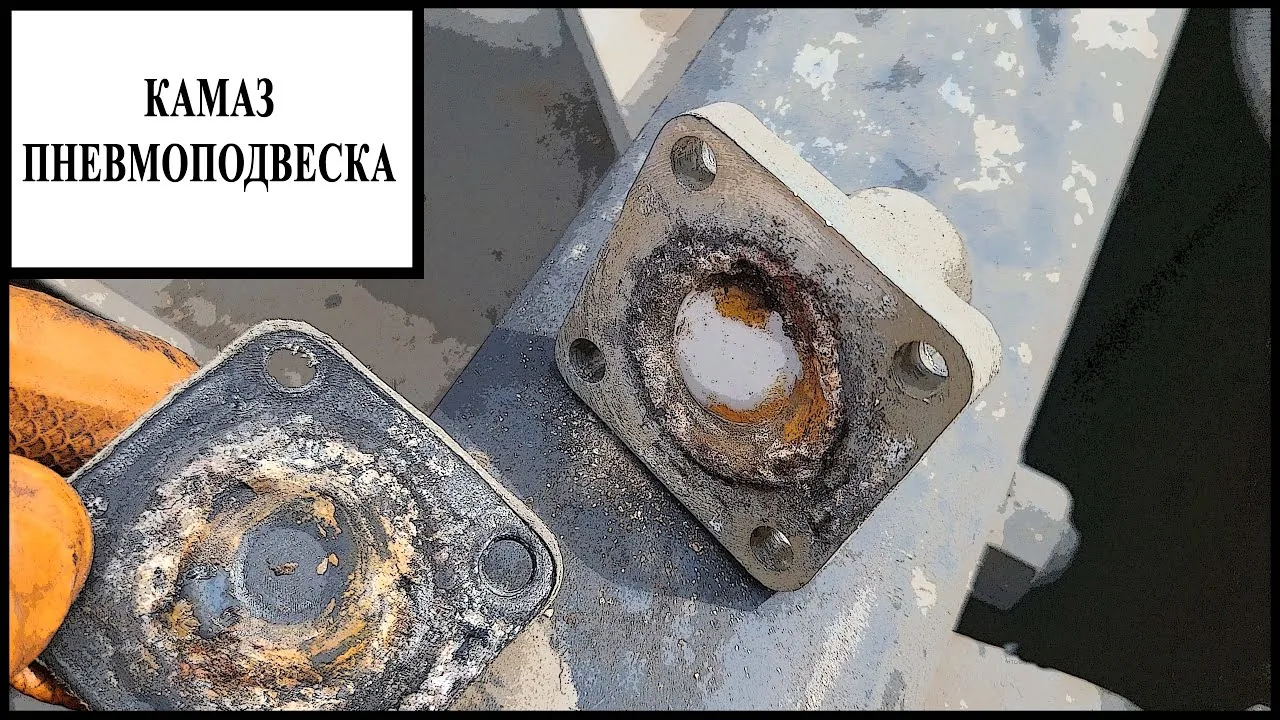

После удаления старого элемента важно тщательно очистить посадочные поверхности на раме и кабине от грязи, коррозии и остатков старой смазки. Попадание абразивных частиц между резиной и металлом может привести к разгерметизации новой подушки в первые часы эксплуатации. Рекомендуется обработать металлические поверхности преобразователем ржавчины и нанести тонкий слой термостойкой смазки.
Монтаж нового пневмоэлемента
Установка новой подушки выполняется в обратном порядке снятия. Важно следить за правильным расположением резиновой оболочки относительно металлических пластин. При сборке узла "резина в сборе" убедитесь, что резиновая гофра не сжата и не имеет заломов. Болты крепления затягивайте динамометрическим ключом, соблюдая момент затяжки, указанный в инструкции по эксплуатации.
Подключение пневматической магистрали требует использования только новых трубок или тщательно проверенных старых, без заломов. Фитинги должны защелкиваться с отчетливым щелчком, а при подаче давления не должно быть утечек воздуха. После завершения сборки, но до полной нагрузки, систему необходимо продуть кратковременной подачей давления для удаления возможной пыли.
Заключительным этапом является установка всех ранее снятых защитных элементов и проверка свободного хода кабины. Кабина должна подниматься и опускаться плавно, без рывков и заеданий. Наличие посторонних звуков при работе механизма опрокидывания недопустимо и требует повторной проверки сборки.
Регулировка давления и настройка системы
После установки новых компонентов системы необходимо провести обязательную регулировку. Ключевым параметром является высота кабины относительно рамы, которую можно настроить, изменяя длину тяги клапана управления уровнем пола. Неправильная настройка может привести к тому, что клапан будет постоянно сбрасывать воздух или, наоборот, не будет его подавать при загрузке.
Для регулировки автомобиль должен находиться на ровной поверхности, а давление в пневмосистеме должно быть выше 7 атмосфер. Кабина должна находиться в транспортном положении (не наклонена). Регулировочная тяга, соединяющая рычаг клапана и кронштейн на раме, оснащена резьбовыми наконечниками, что позволяет изменять ее длину.
Если кабина расположена слишком высоко, тягу следует удлинить (выкрутить), чтобы клапан быстрее переходил в режим сброса воздуха. Если кабина опущена, тягу необходимо укоротить (вкрутить), чтобы подача воздуха начиналась при более низком положении кузова. Точная настройка осуществляется методом проб и ошибок: небольшое изменение длины тяги, ожидание стабилизации давления и повторный замер высоты.
Нормы давления и контроль работы
Давление в подушках подвески кабины не регулируется отдельно и соответствует давлению в контуре управления, которое обычно составляет 6,5–8 атмосфер. Важно следить за тем, чтобы давление не опускалось ниже 5,5 атмосфер. При недостаточном давлении упругость подушек уменьшается, и они могут сложиться при резком наклоне, что приведет к повреждению внутренней структуры корда.
Во время эксплуатации необходимо периодически проверять работу системы на наличие "плавания" кабины. Например, если при остановке на светофоре кабина медленно опускается, а при начале движения резко подскакивает, это может свидетельствовать о проблемах с герметичностью или неисправности перепускного клапана. В нормальном режиме кабина должна занимать рабочее положение в течение 2–4 секунд после загрузки.
⚠️ Внимание: Использование автомобиля с неисправной пневмоподвеской кабины строго запрещено. Отсутствие амортизации приводит к передаче всех ударов на раму, что может вызвать усталостное разрушение металла и лонжеронов.
Типичные ошибки при обслуживании и эксплуатации
Опыт эксплуатации тягачей Камаз 5490 выявил распространенные ошибки, часто допускаемые при ремонте и обслуживании пневмоподвески. Избегая этих ошибок, можно значительно увеличить срок службы запчастей и обеспечить надежную работу узла.
- Использование неподходящих смазок — применение солидола или литола, неустойчивых к воздействию озона и резины, может привести к разбуханию и разрушению резинового корда. Рекомендуется использовать только силиконовые смазки или специализированные составы для пневмоэлементов.
- Игнорирование чистоты воздушной магистрали — при замене подушек часто забывают продуть трубки, что может привести к попаданию влаги или грязи в новый клапан и его заклиниванию. Это может вызвать быстрый выход из строя дорогостоящего регулятора.
- Перетяжка крепежных болтов — желание закрутить болты "на всякий случай" сильнее нормы может привести к деформации посадочных фланцев или срезанию резьбы. Это нарушает герметичность соединения и может потребовать замены всего узла.
- Отсутствие проверки после первого рейса — после замены рекомендуется повторно проверить момент затяжки болтов и состояние подушек через 500 км пробега, так как происходит первичная усадка резины и элементов крепления.
⚠️ Внимание: При обнаружении масла на поверхности подушки немедленно устраните причину течи (сальники КПП, двигателя или ГУР). Масляная среда негативно влияет на резину, вызывая ее расслоение всего за несколько недель.
Соблюдение регламента технического обслуживания и использование качественных запасных частей обеспечивают долгую и безпроблемную работу подвески кабины. Регулярный визуальный контроль состояния пневмоэлементов позволяет выявлять дефекты на ранней стадии, предотвращая аварийные ситуации на дороге.
Правильная регулировка клапанов уровня пола обеспечивает комфорт для водителя и корректную работу всей системы амортизации. Помните, что подвеска кабины — это первый барьер защиты водителя от дорожных неровностей, и ее исправность напрямую влияет на утомляемость и безопасность управления транспортным средством.
⚠️ Внимание: Все работы по замене и регулировке пневмоэлементов должны проводиться при опущенной и надежно зафиксированной кабине. Находиться под поднятой кабиной без использования страховочных упоров строго запрещено.
Рекомендации по выбору пневмоподушек
При выборе пневмоподушек для Камаза 5490 необходимо учитывать несколько ключевых факторов, которые напрямую влияют на комфорт и безопасность эксплуатации автомобиля. Пневмоподушки играют важную роль в системе подвески, обеспечивая необходимую амортизацию и поддержку кузова. Вот основные рекомендации, которые помогут сделать правильный выбор.
1. Совместимость с моделью автомобиля: Перед покупкой пневмоподушек убедитесь, что они подходят именно для модели Камаз 5490. Разные модели могут иметь различные размеры и характеристики подушек, поэтому важно сверяться с технической документацией или консультироваться с продавцом.
2. Материалы изготовления: Качество материалов, из которых изготовлены пневмоподушки, играет решающую роль в их долговечности и надежности. Рекомендуется выбирать подушки, изготовленные из высококачественного резинотканевого материала, который устойчив к механическим повреждениям и воздействию агрессивных химических веществ.
3. Давление и грузоподъемность: Обратите внимание на параметры давления и грузоподъемности пневмоподушек. Они должны соответствовать требованиям вашего автомобиля и условиям эксплуатации. Неправильный выбор может привести к снижению комфорта при движении и увеличению износа подвески.
4. Производитель: Выбор проверенного производителя также имеет значение. Известные бренды, зарекомендовавшие себя на рынке, обычно предлагают более качественные и надежные изделия. Ознакомьтесь с отзывами и рейтингами производителей, чтобы сделать обоснованный выбор.
5. Условия эксплуатации: Учитывайте условия, в которых будет эксплуатироваться автомобиль. Если планируется использование в сложных дорожных условиях или при высоких нагрузках, стоит обратить внимание на более прочные и устойчивые модели пневмоподушек.
6. Установка и обслуживание: Не забывайте о том, что правильная установка и регулярное обслуживание пневмоподушек также влияют на их эффективность. Рекомендуется доверять установку квалифицированным специалистам, а также следить за состоянием подушек и при необходимости проводить их замену или ремонт.
Следуя этим рекомендациям, вы сможете выбрать подходящие пневмоподушки для Камаза 5490, что обеспечит надежную работу подвески и комфорт при эксплуатации автомобиля.
Критерии выбора и советы по покупке
При выборе подушки для Камаз 5490 важно учитывать несколько ключевых критериев, которые помогут обеспечить надежность и долговечность работы автомобиля. Подушка является важным элементом подвески, который влияет на комфорт и безопасность вождения, а также на общую производительность транспортного средства.
1. Материал изготовления: Подушки могут быть изготовлены из различных материалов, таких как резина, полиуретан или комбинация этих веществ. Резиновые подушки обеспечивают хорошую амортизацию и устойчивы к воздействию внешней среды, однако могут со временем терять свои свойства. Полиуретановые подушки более устойчивы к износу и имеют большую прочность, что делает их более предпочтительными для тяжелых условий эксплуатации.
2. Размер и форма: При выборе подушки необходимо учитывать ее размеры и форму, которые должны соответствовать спецификациям Камаз 5490. Неправильный размер может привести к ухудшению работы подвески и даже к повреждению автомобиля. Рекомендуется использовать оригинальные запчасти или качественные аналоги, которые точно соответствуют параметрам вашего автомобиля.
3. Производитель: Выбор надежного производителя также играет важную роль. Известные бренды, такие как «Камаз», «ГАЗ» или другие проверенные компании, предлагают продукцию, прошедшую тестирование и соответствующую стандартам качества. Приобретение подушек от неизвестных производителей может привести к проблемам с качеством и долговечностью.
4. Условия эксплуатации: Учитывайте, в каких условиях будет эксплуатироваться ваш Камаз 5490. Если автомобиль используется в тяжелых условиях, таких как частые поездки по плохим дорогам или перевозка тяжелых грузов, стоит обратить внимание на более прочные и износостойкие модели подушек.
5. Отзывы и рекомендации: Перед покупкой полезно ознакомиться с отзывами других владельцев Камаз 5490. Это поможет получить представление о реальном опыте эксплуатации различных моделей подушек и выявить их сильные и слабые стороны. Также можно обратиться за советом к специалистам или механикам, которые имеют опыт работы с данной моделью.
6. Цена: Не стоит забывать о цене. Хотя экономия на запчастях может показаться привлекательной, важно помнить, что низкая цена часто свидетельствует о низком качестве. Лучше инвестировать в качественную подушку, которая прослужит долго, чем постоянно менять дешевые аналоги.
Следуя этим критериям, вы сможете выбрать подходящую подушку для вашего Камаз 5490, что обеспечит надежную работу подвески и комфортное вождение.
Обслуживание и уход за пневмоподушками
Пневмоподушки, установленные на Камаз 5490, играют ключевую роль в обеспечении комфорта и безопасности во время движения. Правильное обслуживание и уход за ними способствуют продлению срока службы и улучшению эксплуатационных характеристик автомобиля. Рассмотрим основные аспекты, связанные с обслуживанием пневмоподушек.
Регулярная проверка состояния
Первым шагом в уходе за пневмоподушками является регулярная проверка их состояния. Необходимо осматривать подушки на наличие видимых повреждений, таких как трещины, порезы или деформации. Также важно следить за состоянием крепежных элементов и соединений, чтобы избежать утечек воздуха.
Проверка давления
Давление в пневмоподушках должно соответствовать рекомендациям производителя. Неправильное давление может привести к неравномерному износу шин, ухудшению управляемости и снижению комфорта. Рекомендуется проверять давление не реже одного раза в месяц, а также перед длительными поездками.
Очистка и защита
Пневмоподушки подвержены воздействию различных загрязняющих веществ, таких как грязь, пыль и химикаты. Регулярная очистка подушек поможет предотвратить коррозию и продлить их срок службы. Для этого можно использовать мягкие моющие средства и воду. Избегайте использования абразивных материалов, которые могут повредить поверхность подушки.
Замена изношенных деталей
При обнаружении повреждений или износа пневмоподушек необходимо незамедлительно произвести их замену. Использование изношенных или поврежденных подушек может привести к серьезным последствиям, включая аварии. Рекомендуется использовать только оригинальные запчасти, чтобы гарантировать совместимость и надежность.
Проверка системы управления
Пневмоподушки работают в связке с системой управления, которая регулирует давление в подушках в зависимости от нагрузки. Регулярная проверка работы этой системы, включая датчики и компрессор, поможет избежать проблем с управляемостью и комфортом. В случае выявления неисправностей необходимо обратиться к специалистам для диагностики и ремонта.
Сезонное обслуживание
С наступлением холодного времени года рекомендуется проводить дополнительное обслуживание пневмоподушек. Низкие температуры могут негативно сказаться на их работе, поэтому важно убедиться, что система не имеет утечек и работает корректно. Также стоит проверить состояние шлангов и соединений, которые могут быть подвержены замерзанию.
Следуя этим рекомендациям, владельцы Камаз 5490 смогут обеспечить надежную и безопасную работу пневмоподушек, что в свою очередь положительно скажется на общей эксплуатации автомобиля.
Регулярные проверки и профилактика
Регулярные проверки и профилактика подушки Камаз 5490 являются важными аспектами обеспечения надежной работы автомобиля и его безопасности на дороге. Подушка, как элемент подвески, отвечает за амортизацию и комфорт при движении, поэтому ее состояние напрямую влияет на управляемость и устойчивость транспортного средства.
Первым шагом в профилактике является визуальный осмотр подушки. Необходимо проверять наличие видимых повреждений, таких как трещины, разрывы или деформации. Также стоит обратить внимание на наличие утечек воздуха, которые могут свидетельствовать о повреждении материала. В случае обнаружения таких дефектов, подушку следует заменить.
Следующим этапом является проверка давления в подушках. Неправильное давление может привести к неравномерному износу шин и ухудшению управляемости. Рекомендуется проверять давление не реже одного раза в месяц, а также перед длительными поездками. Для этого можно использовать манометр, который позволяет точно определить уровень давления в подушке.
Также важно следить за состоянием креплений подушки. Они должны быть надежно зафиксированы и не иметь коррозии. Ослабленные или поврежденные крепления могут привести к неправильной работе подушки и, как следствие, к ухудшению характеристик подвески. Рекомендуется периодически проверять затяжку болтов и при необходимости подтягивать их.
Не менее важным аспектом является регулярная диагностика системы подвески в целом. Это включает в себя проверку всех компонентов, связанных с подушкой, таких как амортизаторы, пружины и другие элементы. Своевременная диагностика поможет выявить потенциальные проблемы до того, как они станут серьезными.
Кроме того, стоит учитывать условия эксплуатации автомобиля. Если Камаз 5490 используется в тяжелых условиях, например, на строительных площадках или в условиях плохих дорог, частота проверок должна увеличиваться. В таких случаях рекомендуется проводить осмотр подушки и системы подвески после каждой значительной поездки.
В заключение, регулярные проверки и профилактика подушки Камаз 5490 являются залогом долгой и безопасной эксплуатации автомобиля. Соблюдение рекомендаций по уходу за подушками и системой подвески поможет избежать серьезных поломок и обеспечит комфорт при движении.
Советы по эксплуатации для повышения срока службы
Для обеспечения долговечности и надежности подушки Камаз 5490, важно следовать нескольким рекомендациям по эксплуатации и обслуживанию. Эти советы помогут избежать преждевременного износа и снизить вероятность поломок.
1. Регулярная проверка состояния подушки
Периодически осматривайте подушку на наличие видимых повреждений, таких как трещины, деформации или утечки воздуха. Обратите внимание на крепежные элементы: они должны быть надежно затянуты и не иметь коррозии.
2. Поддержание правильного давления
Поддерживайте рекомендованное давление в подушке. Низкое давление может привести к неравномерному износу и ухудшению амортизационных свойств, в то время как слишком высокое давление может вызвать повреждение материала. Используйте манометр для регулярной проверки давления.
3. Избегание перегрузок
Соблюдайте допустимые нагрузки, указанные в технической документации. Перегрузка может привести к быстрому износу подушки и других компонентов подвески. Убедитесь, что груз распределен равномерно, чтобы избежать дополнительных нагрузок на одну из сторон.
4. Правильная установка
При замене или установке новой подушки следуйте инструкциям производителя. Неправильная установка может привести к неправильной работе системы подвески и ускоренному износу подушки. Используйте только оригинальные запчасти или качественные аналоги.
5. Обслуживание подвески
Регулярно проверяйте и обслуживайте всю систему подвески. Убедитесь, что все компоненты, такие как амортизаторы и пружины, находятся в хорошем состоянии. Изношенные детали могут негативно сказаться на работе подушки и привести к ее преждевременному выходу из строя.
6. Условия эксплуатации
Если возможно, избегайте эксплуатации автомобиля в условиях, которые могут негативно повлиять на подушку, таких как плохие дороги, частые ямы и неровности. При необходимости используйте защитные средства, чтобы минимизировать воздействие внешних факторов.
7. Своевременная замена
Не откладывайте замену подушки, если вы заметили признаки ее износа или повреждения. Своевременная замена поможет избежать более серьезных проблем с подвеской и обеспечит безопасность на дороге.
Следуя этим рекомендациям, вы сможете значительно продлить срок службы подушки Камаз 5490 и обеспечить надежную работу вашего автомобиля в любых условиях.
