Подушка кузова Камаз 5511 является важным элементом, обеспечивающим стабильность и комфорт при эксплуатации автомобиля. В данной статье мы рассмотрим устройство подушки, основные признаки ее износа, а также порядок диагностики и замены. Правильное понимание работы этого компонента и своевременное обслуживание помогут избежать серьезных поломок и продлить срок службы автомобиля. Мы также предоставим таблицы совместимости и чек-листы, что сделает процесс замены и регулировки более простым и эффективным.
Конструкция и назначение узла крепления
Крепление кузова к раме в модели 5511 и её вариантах, таких как 55111, осуществляется по системе «трехточечной» опоры. Передние и задние элементы имеют разные конструкции и функции.
Передние подушки служат центром качания и принимают основную нагрузку при подъеме кузова с помощью гидроцилиндра. Они обеспечивают устойчивое положение платформы относительно рамы в горизонтальной плоскости.
Задние опоры воспринимают вертикальные нагрузки во время движения и компенсируют тепловые расширения металла. Это позволяет кузову смещаться относительно рамы при нагреве или деформации.
Передняя опора качания
Передняя опора представляет собой прочный кронштейн, приваренный к лонжеронам рамы, и соединённую с ним часть кузова, которые соединены пальцами и втулками.
В этой области часто используются металлические втулки или полиуретановые вставки. Они обеспечивают свободное вращение при подъеме кузова и надежную фиксацию в транспортном положении.
Узел спроектирован для работы под высокими динамическими нагрузками, поэтому состояние пальцев и втулок необходимо регулярно контролировать на наличие износа и люфта.
| Параметр | Описание | Рекомендации по диагностике и замене |
|---|---|---|
| Устройство | Подушка кузова Камаз 5511 состоит из резино-металлических элементов, которые обеспечивают амортизацию и поддержку кузова. | Проверяйте на наличие трещин, износа и деформаций. |
| Диагностика | Визуальный осмотр, проверка на наличие утечек масла, стуков и посторонних звуков при движении. | Регулярно проверяйте состояние подушек при ТО. |
| Замена | Замена подушки производится при помощи домкрата и ключей, необходимо снять крепежные элементы. | Замену лучше проводить в сервисе с использованием оригинальных запчастей. |
Интересные факты
Вот несколько интересных фактов о подушке кузова Камаз 5511:
Устройство и функция: Подушка кузова Камаз 5511, также известная как резинометаллическая опора, играет ключевую роль в амортизации и поддержании кузова автомобиля. Она помогает снизить вибрации и удары, передающиеся от дороги на кузов, что способствует улучшению комфорта водителя и пассажиров, а также увеличивает срок службы кузова и других компонентов.
Диагностика состояния: Для диагностики состояния подушки кузова можно использовать визуальный осмотр и проверку на наличие трещин, деформаций или утечек. Также важно обращать внимание на уровень вибраций и шумов во время движения. Если подушка изношена, это может привести к ухудшению управляемости и повышенному износу других деталей автомобиля.
Процесс замены: Замена подушки кузова Камаз 5511 может быть выполнена самостоятельно, но требует определенных навыков и инструментов. Важно правильно установить новую подушку, чтобы избежать перекосов и обеспечить правильное распределение нагрузки. Рекомендуется также проверять состояние крепежных элементов и, при необходимости, заменять их, чтобы гарантировать надежность и безопасность эксплуатации автомобиля.

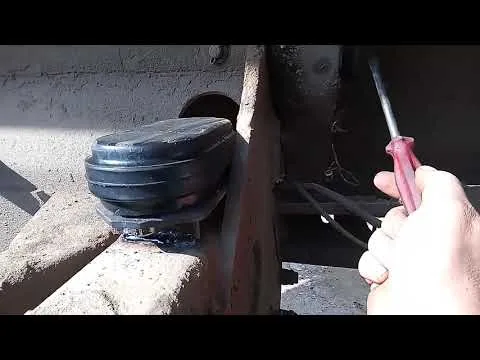

Задние резинометаллические опоры
Задние точки крепления — это резиновые подушки, установленные на кронштейнах рамы. Они эффективно поглощают удары и вибрации, возникающие при движении по дороге.
Резиновая структура этих элементов работает на сжатие и сдвиг, уменьшая колебания как пустой, так и загруженной платформы. Это предотвращает передачу разрушительных усилий на сварные швы лонжеронов.
При повреждении резины возникает металлический стук, который можно ошибочно принять за неисправность рессор или стремянок. На самом деле источник шума находится выше.
Диагностика неисправностей и признаки износа
Необходимость замены подушек можно определить по нескольким косвенным признакам, которые проявляются в процессе эксплуатации грузового автомобиля в различных дорожных условиях.
Первым тревожным сигналом является появление посторонних звуков. Глухой стук при наезде на неровности или резкий лязг при торможении указывают на наличие зазоров в соединениях.
Визуальный осмотр часто позволяет обнаружить трещины на резиновых элементах, выдавливание резины за пределы металлических обойм или отсутствие уплотнителей в местах контакта металла.
Визуальные методы проверки
Для тщательной диагностики автомобиля его необходимо установить на смотровую канаву или подъемник. Это обеспечит доступ к пространству между рамой и кузовом.
При проверке состояния резины важно обратить внимание на глубокие трещины, расслоения и следы масляного загрязнения. Эти дефекты могут негативно повлиять на структуру полимера.
Металлические поверхности кронштейнов должны быть свободны от коррозии, так как она уменьшает площадь контакта и ускоряет износ соседних деталей.
Если во время визуального осмотра обнаруживается зазор между кузовом и рамой в местах, где должна быть плотная посадка, это может свидетельствовать о критической усадке или повреждении подушки.
Проверка люфтов и зазоров
Для обнаружения скрытых люфтов в переднем шарнире используется монтировка. Её вставляют в зазор между кузовом и рамой, создавая усилие на разрыв соединения.
Если обнаруживается свободный ход, который можно определить визуально или с помощью инструмента, это свидетельствует о износе втулок или увеличении диаметра отверстий в пальцах.
Проверка задних опор проводится путем покачивания кузова вручную или с использованием рычага. Если кузов «гуляет» на опорах без упругого сопротивления, это указывает на необходимость замены резинок.
Раннее выявление неисправностей помогает избежать более затратного ремонта рамы, восстановление которой требует специализированного оборудования и сложных сварочных работ.
Технология замены подушек кузова
Замена крепежных элементов требует строгого соблюдения технологии и использования подходящего грузоподъемного оборудования, так как работы проводятся под тяжелой платформой самосвала.
Перед началом работ автомобиль нужно разместить на ровной горизонтальной поверхности и зафиксировать с помощью противооткатных упоров. Также необходимо привести систему подъема кузова в рабочее состояние.
Для замены задних подушек часто достаточно приподнять заднюю часть кузова с помощью домкрата или тали. Однако для замены переднего шарнира может потребоваться полное снятие платформы.
Замена задних резиновых опор
Работы начинаются с откручивания болтов, фиксирующих кузов на кронштейнах рамы. Затем платформу осторожно поднимают на нужную высоту.
Старые резиновые подушки удаляют, очищают от ржавчины и загрязнений, а поверхности кронштейнов обрабатывают обезжиривателем для надежного соединения.
Новые подушки устанавливают на свои места, после чего кузов аккуратно опускают. Это позволяет добиться равномерного сжатия резины без перекосов и заеданий.
Заключительным этапом является затяжка болтов с использованием динамометрического ключа. Усилие должно соответствовать рекомендациям производителя для данного типа соединений.
Ревизия переднего шарнира
Если в ходе диагностики обнаружен люфт в переднем узле, необходимо демонтировать пальцы и заменить втулки. Эти втулки могут быть изготовлены из различных материалов: бронзы, стали или полимеров.
При установке новых втулок важно обеспечить их плотное прилегание и смазать узел графитной или литиевой смазкой для снижения трения в процессе эксплуатации.
После завершения сборки узла следует провести контрольную проверку: кузов несколько раз поднимают и опускают, чтобы убедиться в плавности движения и отсутствии заеданий в шарнирном соединении.
| Элемент | Материал | Ресурс (км) |
|---|---|---|
| Задняя подушка | Резинотехника | 50 000 - 80 000 |
| Втулка шарнира | Бронза/Полиамид | 100 000+ |
| Палец крепления | Сталь 40Х | 200 000+ |
Регулировка и обслуживание системы
Настройка положения кузова необходима, когда после замены компонентов возникают проблемы с геометрией установки платформы или наблюдается перекос гидроцилиндра.
Ошибочная регулировка может привести к неравномерному распределению нагрузки на раму, что, в свою очередь, ускоряет износ уплотнений гидравлической системы подъема.
Процедура настройки включает выбор регулировочных прокладок для кронштейнов или изменение расположения опорных площадок относительно лонжеронов.
Настройка геометрии установки
Для проверки геометрии нужно измерить расстояния от контрольных точек рамы до кузовных элементов с обеих сторон. Допустимое отклонение не должно превышать 5 мм.
Если замеры показывают несоответствия, ослабьте крепеж и переместите кузов в нужное положение. Затем зафиксируйте его и проведите повторную проверку.
Важно следить за тем, чтобы при опущенном кузове зазоры между платформой и ограничителями хода были равными с обеих сторон.
Смазка и периодичность ТО
Регулярное обслуживание узла включает смазку переднего шарнира через пресс-масленки (если они предусмотрены) или при каждой замене масла в двигателе.
Использование неподходящих смазочных материалов, например, солидола вместо графитной смазки, может привести к выдавливанию смазки и попаданию абразивных частиц в зону трения.
Резиновые компоненты не требуют смазки, но их поверхность должна оставаться чистой. Попадание дизельного топлива или масла на резину значительно сокращает её срок службы.
Соблюдение регламента технического обслуживания помогает поддерживать узел крепления в исправном состоянии на протяжении длительного времени и предотвращает неожиданные поломки.
Типичные ошибки при ремонте
При самостоятельной замене подушек часто возникают ошибки, которые могут свести на нет все усилия по ремонту и привести к аварийным ситуациям на дороге.
Одной из распространенных проблем является использование неоригинальных запчастей низкого качества, которые не соответствуют стандартам по твердости и эластичности.
Кроме того, часто не учитывается состояние сопрягаемых поверхностей: установка новых подушек на ржавые или деформированные кронштейны может привести к их быстрому выходу из строя.
- Применение деревянных брусков вместо металлических прокладок — со временем дерево теряет прочность и начинает крошиться, что может вызвать перекос кузова и потерю устойчивости во время движения.
- Отсутствие смазки в шарнирных соединениях — сухое трение между металлическими частями приводит к быстрому износу втулок и заклиниванию узла, что может закончиться обрывом пальцев при подъеме.
- Неправильная экономия на крепежных элементах — использование болтов с низкой прочностью (например, класса 4.8 вместо 8.8 или 10.9) может привести к срезанию шляпок и отделению кузова от рамы.
- Игнорирование перекоса гидроцилиндра — если после замены подушек не проверить работу гидравлической системы, это может вызвать перекос штока, что приведет к разрыву уплотнений и утечке масла.
Правильный подход к ремонту и обслуживанию системы крепления кузова обеспечивает безопасность водителя, сохранность груза и длительный срок службы автомобиля.
В условиях интенсивной эксплуатации грузовика состояние подушек следует проверять при каждом плановом техническом обслуживании, а при обнаружении дефектов — незамедлительно устранять.
Комплексный подход к диагностике и ремонту ходовой части позволяет поддерживать транспортное средство в полной готовности к работе.
Советы по выбору качественных запчастей
При выборе запчастей для подушки кузова Камаз 5511 важно учитывать несколько ключевых факторов, которые помогут вам приобрести качественный и надежный продукт. В первую очередь, стоит обратить внимание на производителя. Рекомендуется выбирать запчасти от известных и зарекомендовавших себя брендов, которые имеют положительные отзывы и долгую историю на рынке. Это может значительно снизить риск приобретения некачественного товара.
Также стоит учитывать, что оригинальные запчасти, как правило, имеют более высокое качество и долговечность по сравнению с аналогами. Однако, если вы решите использовать неоригинальные детали, обязательно проверьте их сертификаты качества и соответствие стандартам. Наличие гарантии от производителя также является важным показателем надежности запчасти.
Не менее важным аспектом является совместимость запчасти с вашим автомобилем. Перед покупкой обязательно уточните номер детали и проверьте его в каталоге запчастей. Это поможет избежать ситуации, когда приобретенная подушка кузова не подходит по размеру или характеристикам.
При выборе запчастей также стоит обратить внимание на отзывы других автовладельцев. Изучите форумы и специализированные сайты, где обсуждаются вопросы ремонта и обслуживания Камаз 5511. Это поможет вам получить представление о том, какие запчасти лучше зарекомендовали себя в эксплуатации и какие стоит избегать.
Наконец, не забывайте о ценовом диапазоне. Слишком низкая цена может свидетельствовать о низком качестве, в то время как слишком высокая стоимость не всегда гарантирует надежность. Сравните цены на аналогичные запчасти у разных продавцов, чтобы найти оптимальное соотношение цены и качества.
Оригинальные vs. неоригинальные подушки
При выборе подушек кузова для Камаза 5511 важно учитывать разницу между оригинальными и неоригинальными изделиями. Оригинальные подушки производятся непосредственно заводом-изготовителем и соответствуют всем стандартам качества, установленным для данной модели. Они изготавливаются из высококачественных материалов, что обеспечивает их долговечность и надежность в эксплуатации. Оригинальные подушки также проходят строгий контроль качества, что минимизирует риск дефектов и поломок.
С другой стороны, неоригинальные подушки кузова могут предлагать более низкую цену, что делает их привлекательными для многих владельцев грузовиков. Однако, стоит учитывать, что такие изделия могут не всегда соответствовать заявленным характеристикам. Часто они изготавливаются из менее качественных материалов, что может привести к более быстрому износу и необходимости замены. Кроме того, неоригинальные подушки могут иметь различия в размерах и форме, что может негативно сказаться на установке и работе всего кузова.
При выборе между оригинальными и неоригинальными подушками важно учитывать не только стоимость, но и условия эксплуатации автомобиля. Если Камаз 5511 используется в тяжелых условиях, таких как частые поездки по плохим дорогам или перевозка тяжелых грузов, то предпочтение стоит отдать оригинальным подушкам. Они обеспечат лучшую амортизацию и защиту кузова от вибраций и ударов.
Если же автомобиль используется в менее жестких условиях, и бюджет ограничен, то можно рассмотреть неоригинальные варианты. В этом случае рекомендуется выбирать продукцию от известных производителей, которые зарекомендовали себя на рынке и имеют положительные отзывы от пользователей. Это поможет минимизировать риски, связанные с качеством и надежностью подушек.
В заключение, выбор между оригинальными и неоригинальными подушками кузова Камаза 5511 должен основываться на анализе конкретных условий эксплуатации, бюджета и предпочтений владельца. Важно помнить, что экономия на качестве может привести к более серьезным затратам в будущем, связанным с ремонтом и заменой деталей.
Рекомендации по производителям
При выборе подушек кузова для Камаза 5511 важно учитывать качество и репутацию производителя. На рынке представлено множество компаний, предлагающих запчасти для грузовых автомобилей, однако не все из них могут гарантировать надежность и долговечность своей продукции.
Одним из наиболее известных и проверенных производителей подушек кузова для Камаза является компания КамАЗ. Оригинальные запчасти, произведенные на заводе, обеспечивают идеальную совместимость и высокую прочность, что особенно важно для эксплуатации в тяжелых условиях. Использование оригинальных подушек позволяет избежать проблем с установкой и гарантирует длительный срок службы.
Кроме того, стоит обратить внимание на продукцию таких компаний, как Техноавиа и Петропавловск. Эти производители зарекомендовали себя на рынке благодаря высокому качеству и доступным ценам. Их подушки кузова часто используются в качестве альтернативы оригинальным запчастям, и многие владельцы Камазов отмечают их надежность и долговечность.
Важно также учитывать, что на рынке присутствуют и менее известные бренды, которые могут предлагать более низкие цены. Однако, прежде чем принимать решение о покупке, стоит внимательно изучить отзывы пользователей и репутацию компании. Низкая цена может быть связана с использованием некачественных материалов, что в дальнейшем может привести к необходимости частой замены подушек и дополнительным расходам на ремонт.
При выборе подушек кузова рекомендуется обращать внимание на следующие аспекты:
- Качество материалов: Подушки должны быть изготовлены из прочного и устойчивого к износу материала, который способен выдерживать нагрузки и вибрации.
- Гарантия: Надежные производители предоставляют гарантию на свою продукцию, что свидетельствует о высоком качестве и уверенности в своем товаре.
- Отзывы пользователей: Изучение мнений других владельцев Камазов поможет составить более полное представление о качестве и надежности подушек от конкретного производителя.
В заключение, выбор подушек кузова для Камаза 5511 — это важный этап, который требует внимательного подхода. Оригинальные запчасти и продукция проверенных производителей обеспечат надежность и долговечность вашего автомобиля, что в конечном итоге сэкономит время и средства на ремонте.
Влияние состояния подушек на эксплуатацию автомобиля
Состояние подушек кузова Камаз 5511 напрямую влияет на комфорт и безопасность эксплуатации автомобиля. Подушки выполняют функцию амортизации, обеспечивая плавность хода и снижение вибраций, передающихся от дорожного покрытия на кузов и, соответственно, на водителя и пассажиров. При износе или повреждении подушек кузова, автомобиль начинает испытывать ряд негативных последствий.
Во-первых, ухудшается управляемость автомобиля. При наличии изношенных подушек кузова, кузов может неадекватно реагировать на маневры водителя, что увеличивает риск возникновения аварийных ситуаций. Это особенно критично при движении по неровным или сложным маршрутам, где требуется высокая точность управления.
Во-вторых, изношенные подушки приводят к увеличению уровня шума и вибраций в салоне. Это не только снижает комфорт водителя и пассажиров, но и может негативно сказаться на состоянии других компонентов автомобиля. Например, повышенные вибрации могут привести к быстрому износу трансмиссии и других узлов, что влечет за собой дополнительные финансовые затраты на ремонт.
Кроме того, состояние подушек кузова влияет на срок службы самого автомобиля. При наличии дефектов в системе амортизации, нагрузка на шасси и подвеску возрастает, что может привести к преждевременному выходу из строя этих компонентов. В результате, регулярная диагностика и замена подушек кузова становятся важными мерами для поддержания автомобиля в исправном состоянии и продления его срока службы.
Наконец, стоит отметить, что состояние подушек кузова также влияет на грузоподъемность автомобиля. При их износе, грузоподъемность может снижаться, что не только ограничивает возможности эксплуатации, но и может привести к нарушению правил перевозки грузов. Это, в свою очередь, может повлечь за собой штрафные санкции и дополнительные расходы для владельца автомобиля.
Таким образом, регулярная проверка и замена подушек кузова Камаз 5511 являются важными аспектами, которые необходимо учитывать для обеспечения безопасной и комфортной эксплуатации автомобиля, а также для предотвращения более серьезных поломок и затрат на ремонт.
Эффект на подвеску и управляемость
Подушка кузова Камаз 5511 играет ключевую роль в обеспечении стабильности и комфорта при движении автомобиля. Она служит связующим звеном между кузовом и рамой, поглощая вибрации и удары, возникающие в процессе эксплуатации. Эффективная работа подушки кузова напрямую влияет на поведение автомобиля на дороге, его управляемость и долговечность других элементов подвески.
При наличии исправной подушки кузова, автомобиль демонстрирует лучшую устойчивость на неровностях, что особенно важно при движении по плохим дорогам. Подушка помогает минимизировать колебания кузова, что, в свою очередь, снижает нагрузку на амортизаторы и другие компоненты подвески. Это позволяет продлить срок службы этих элементов и улучшить общую надежность автомобиля.
Если подушка кузова начинает изнашиваться или повреждается, это может привести к ряду негативных последствий. В первую очередь, ухудшается качество езды: кузов начинает "бить" на неровностях, что создает дискомфорт для водителя и пассажиров. Кроме того, из-за увеличенной нагрузки на подвеску могут возникнуть проблемы с управляемостью, такие как ухудшение реакции на рулевое управление и нестабильность на высоких скоростях.
Износ подушки также может привести к смещению кузова относительно рамы, что может вызвать дополнительные проблемы, такие как перекос кузова и неравномерный износ шин. В результате, водителю может потребоваться более частая замена шин и других компонентов подвески, что увеличивает эксплуатационные расходы.
Таким образом, состояние подушки кузова Камаз 5511 имеет прямое влияние на подвеску и управляемость автомобиля. Регулярная диагностика и своевременная замена изношенных подушек помогут избежать серьезных проблем и обеспечат комфортное и безопасное вождение.
Влияние на комфорт и шумность в салоне
Подушка кузова Камаз 5511 играет ключевую роль в обеспечении комфорта водителя и пассажиров, а также в снижении уровня шума в салоне. Она служит амортизирующим элементом, который поглощает вибрации и удары, возникающие при движении по неровным дорогам. Это особенно важно для грузовых автомобилей, которые часто эксплуатируются в условиях плохих дорожных покрытий.
Одной из основных функций подушки является снижение передачи вибраций от кузова на раму и, соответственно, в салон. При отсутствии или неисправности подушки, вибрации от дороги передаются напрямую в кузов, что приводит к увеличению уровня шума и дискомфорта для водителя и пассажиров. Это может вызвать усталость и снизить концентрацию водителя, что в свою очередь увеличивает риск аварийных ситуаций.
Кроме того, подушка кузова влияет на устойчивость автомобиля на дороге. При ее износе или повреждении может наблюдаться ухудшение управляемости, что также негативно сказывается на комфорте. Водитель может ощущать, что автомобиль "плавает" на дороге, особенно на высоких скоростях или при маневрировании.
Важно отметить, что уровень шума в салоне также зависит от состояния других элементов подвески и кузова. Однако подушка кузова является одним из наиболее значимых факторов, влияющих на акустический комфорт. При ее замене или ремонте стоит обратить внимание на состояние других компонентов, таких как амортизаторы и пружины, чтобы обеспечить максимальный уровень комфорта.
Регулярная диагностика и замена подушки кузова помогут не только улучшить комфорт, но и продлить срок службы других элементов автомобиля. Важно следить за состоянием подушки и при первых признаках износа или повреждения проводить необходимые мероприятия по ее замене. Это позволит избежать более серьезных проблем и обеспечит безопасное и комфортное передвижение на автомобиле Камаз 5511.
