Полумуфта НШ на автомобилях КАМАЗ играет ключевую роль в работе гидроусилителя руля, обеспечивая передачу крутящего момента от двигателя к насосу. В данной статье мы подробно рассмотрим устройство полумуфты, основные неисправности, которые могут возникнуть в процессе эксплуатации, а также предоставим пошаговую инструкцию по диагностике и замене данного элемента. Знание этих аспектов поможет владельцам и механикам своевременно выявлять проблемы, предотвращать серьезные поломки и поддерживать работоспособность системы гидроусилителя, что в конечном итоге способствует безопасности и комфорту при управлении автомобилем.
Устройство и типы приводных муфт ГУР
Конструктивная приводная муфта гидроусилителя руля на грузовиках КАМАЗ — это двухдисковый механизм, который передает крутящий момент от двигателя к валу насоса.
Основная функция этого узла заключается не только в передаче вращательного движения, но и в компенсации небольших перекосов валов, а также в снижении вибраций, возникающих в процессе работы силового агрегата.
На практике существуют различные варианты этой муфты, которые зависят от года выпуска автомобиля и типа установленного насоса НШ.
Стандартные резиновые муфты
Наиболее популярным вариантом является резиновая втулка с запрессованными металлическими элементами, часто называемая «бубликом».
Гибкий материал смягчает рывки, но подвержен старению, может трескаться от масла и перепадов температур.
Срок службы таких изделий зависит от качества резины и условий эксплуатации автомобиля.
При повреждении резиновой части происходит смещение валов, что может привести к быстрому износу сальников и подшипников насоса.
| Параметр | Описание | Рекомендации по диагностике и замене |
|---|---|---|
| Устройство | Полумуфта НШ (насос шестеренчатый) используется для передачи крутящего момента от двигателя к гидравлической системе. | Проверяйте на наличие износа и повреждений. |
| Признаки неисправности | Увеличение шума, вибрации, утечки масла, снижение производительности. | При обнаружении признаков неисправности, проведите диагностику. |
| Процесс замены | 1. Отключите аккумулятор. 2. Слейте масло. 3. Снимите старую полумуфту. 4. Установите новую полумуфту. 5. Залейте масло и подключите аккумулятор. | Используйте оригинальные запчасти и следуйте инструкции производителя. |
Интересные факты
Вот несколько интересных фактов о полумуфтах НШ (насос-редуктор) на автомобилях КАМАЗ:
Уникальная конструкция: Полумуфта НШ на КАМАЗах разработана с учетом специфических условий эксплуатации тяжелых грузовиков. Она обеспечивает надежное соединение между насосом и редуктором, что позволяет передавать высокие нагрузки и работать в экстремальных условиях, таких как низкие температуры и запыленные дороги.
Диагностика по звуку: Один из способов диагностики состояния полумуфты НШ — это прослушивание звуков, исходящих от узла во время работы двигателя. Неправильные или необычные звуки могут указывать на износ или повреждение полумуфты, что позволяет своевременно выявить проблему и избежать серьезных поломок.
Замена и профилактика: Замена полумуфты НШ — это не только вопрос ремонта, но и профилактики. Регулярная проверка состояния полумуфты и других компонентов системы может значительно продлить срок службы автомобиля и снизить риск дорогостоящих ремонтов. Рекомендуется проводить диагностику каждые 10-15 тысяч километров пробега или при возникновении подозрений на неисправность.
Звездочки и фланцевые соединения
На современных насосах НШ-100 и НШ-112 используются зубчатые соединения типа «звездочка».
Эта конструкция обеспечивает надежное соединение и предотвращает проскальзывание, но требует высокой точности соосности валов.
Износ зубьев звездочки может вызывать характерный звук лязга, который не устраняется регулировкой.
Металлические компоненты более долговечны, но при отсутствии смазки или попадании абразивных частиц могут разрушаться быстрее, чем резиновые аналоги.
⚠️ Обратите внимание: Применение неоригинальных резинок низкого качества может привести к разрыву элемента всего через 1-2 тысячи километров пробега.
Симптомы неисправности и диагностика узла
Замена полумуфты необходима при наличии нескольких характерных признаков, которые могут проявляться как на слух, так и визуально.
Игнорирование первичных симптомов может привести к более затратному ремонту, включая замену насоса или восстановление привода.
Регулярная диагностика особенно важна после зимнего периода эксплуатации.
Звуковые и вибрационные признаки
Первым и наиболее заметным признаком является глухой звук или дребезжание в области двигателя при работе автомобиля на холостом ходу.
Этот шум может усиливаться при резком увеличении или снижении оборотов.
Если муфта сильно изношена, вибрация может передаваться на шланги высокого давления и ощущаться на рулевом колесе.
В некоторых случаях можно услышать свист, возникающий из-за проскальзывания или трения поврежденных элементов о кожух.
Визуальный осмотр и люфты
Для точной диагностики необходимо провести визуальный осмотр узла, предварительно обеспечив доступ к насосу.
На резиновых муфтах часто можно обнаружить глубокие трещины, расслоения или полное отсутствие частей эластичного материала.
Проверка люфта выполняется путем покачивания насоса рукой (при выключенном двигателе). Наличие свободного хода указывает на возможный износ.
Также важно обратить внимание на состояние масла в бачке: наличие резиновой крошки свидетельствует о разрушении муфты.
| Симптом | Вероятная причина | Метод проверки |
|---|---|---|
| Глухой стук на холостых | Износ резиновой втулки | Слуховой, покачивание насоса |
| Вибрация шлангов | Дисбаланс, биение валов | Визуальный осмотр на работающем ДВС |
| Крошка в масле | Разрушение эластичного элемента | Анализ содержимого бачка ГУР |
Технология замены полумуфты насоса НШ
Замена компонентов требует стандартного набора инструментов и соблюдения правил безопасности при работе с тяжелыми частями.
Все операции следует выполнять на холодном двигателе, чтобы избежать ожогов и обеспечить точную оценку зазоров.
Важно поддерживать порядок в рабочей зоне, чтобы предотвратить попадание грязи в гидравлическую систему.
Демонтаж насоса гидроусилителя
Сначала освободите ремень привода насоса, ослабив натяжитель.
Затем отсоедините шланги, подающие и отводящие рабочую жидкость, и закройте их концы чистыми пробками.
После этого открутите болты, крепящие фланец насоса, и аккуратно снимите агрегат с кронштейна.
Для удобства работы лучше придерживать тяжелый узел второй рукой или использовать подпорку, чтобы избежать повреждения резьбовых соединений.
Установка новой детали и сборка

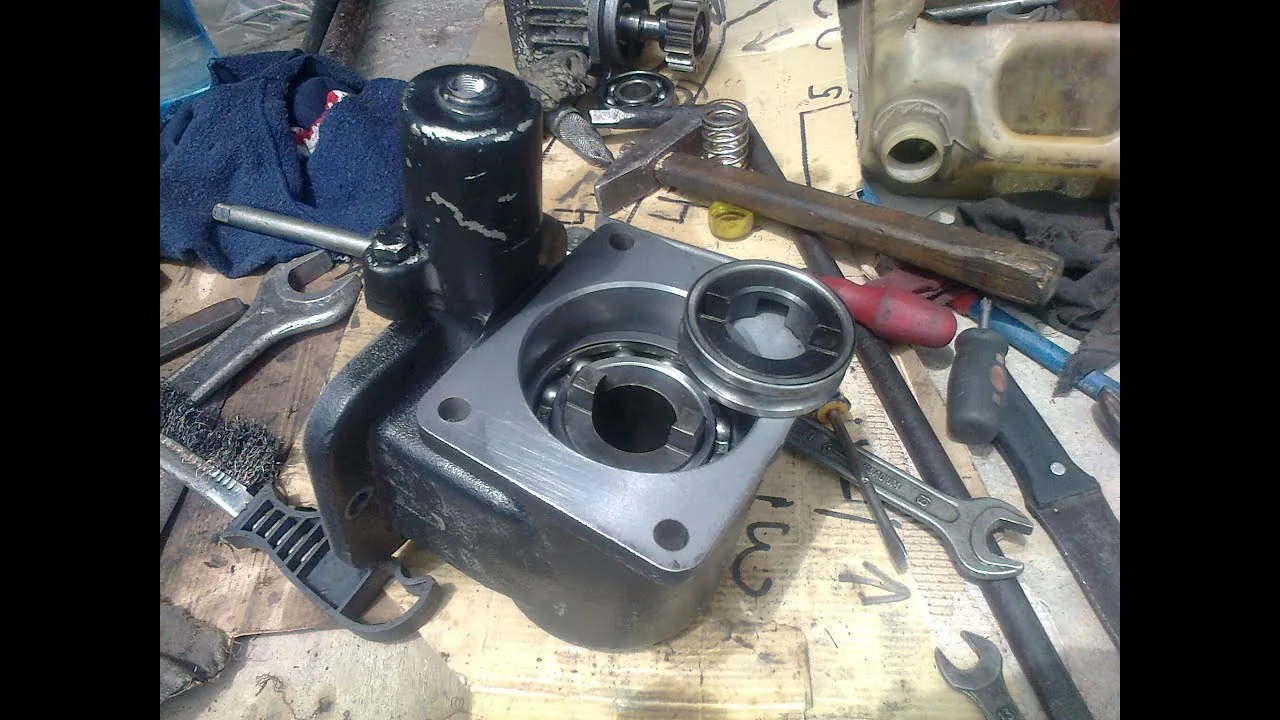

После демонтажа насоса необходимо удалить старую полумуфту. Для этого может потребоваться приложить усилие или слегка постучать.
Посадочные поверхности на валу насоса и фланце привода следует тщательно очистить от загрязнений и остатков прежней смазки.
Новая полумуфта устанавливается с учетом ориентиров, если они предусмотрены в конструкции.
При установке насоса важно избежать перекоса, чтобы вал мог свободно войти в соответствующую часть муфты.
Заключительным шагом является натяжка ремня и проверка уровня жидкости в бачке.
⚠️ Важно: При установке старайтесь не допускать попадания пыли и грязи внутрь новой резиновой муфты, так как это может привести к её быстрому износу.
Типичные ошибки при обслуживании привода
Неопытные механики и владельцы транспортных средств часто совершают ошибки, которые могут свести на нет результаты ремонта.
Эти ошибки касаются как выбора запчастей, так и технологий выполнения работ. Знание этих нюансов поможет увеличить срок службы узла.
- Использование смазок, разрушающих резину — применение литиевых смазок или солидола в резиновых муфтах недопустимо, так как нефтепродукты негативно влияют на структуру резины. Рекомендуется использовать только специализированные составы или сухую графитовую смазку.
- Замена только резиновой втулки — если металлические втулки внутри муфты изношены или имеют эллиптическую форму, новая резина может порваться всего через несколько сотен километров. В таком случае необходимо менять узел в сборе.
- Игнорирование состояния ремня — установка новой муфты на старый, растянутый ремень может привести к проскальзыванию и неравномерному износу новой детали.
- Неправильная затяжка болтов — чрезмерная затяжка крепежа фланца может деформировать корпус насоса, а недостаточная затяжка вызовет вибрацию и быстрое повреждение муфты.
Совместимость и выбор запасных частей
Рынок автозапчастей предлагает широкий выбор полумуфт, но не все они подходят для конкретных моделей грузовиков.
Главное отличие заключается в геометрических размерах посадочных мест и высоте этого элемента.
Для грузовиков марки КАМАЗ наиболее популярны муфты, предназначенные для насосов серий НШ-32, НШ-50 и НШ-100.
Параметры выбора
При выборе детали важно учитывать диаметр внутреннего отверстия для вала насоса и внешний диаметр фланца.
Высота муфты также имеет значение: слишком высокая деталь не позволит правильно натянуть ремень, а слишком низкая создаст опасный зазор.
Материал муфты должен быть устойчив к воздействиям масел и агрессивных веществ.
Рекомендуется выбирать производителей, специализирующихся на компонентах для грузового транспорта.
| Тип насоса | Приблизительная высота муфты | Применение |
|---|---|---|
| НШ-32 / НШ-50 | 22-24 мм | КАМАЗ 5320, 5511 (старые модели) |
| НШ-100 / НШ-112 | 28-30 мм | КАМАЗ Евро-2, Евро-3 |
Правильный выбор и своевременная замена полумуфты насоса гидроусилителя руля на КАМАЗе — залог безопасного и комфортного управления грузовиком.
Регулярная проверка этого недорогого элемента помогает избежать серьезных поломок дорогостоящего навесного оборудования.
Используйте только качественные комплектующие и следуйте технологии монтажа для обеспечения максимальной надежности узла.
Рекомендации по профилактическому обслуживанию
Профилактическое обслуживание полумуфты НШ (насоса шестеренного) на автомобилях КАМАЗ является важной частью технического обслуживания, которая позволяет избежать серьезных поломок и продлить срок службы данного узла. Регулярная проверка состояния полумуфты и связанных с ней компонентов поможет выявить потенциальные проблемы на ранних стадиях и предотвратить дорогостоящий ремонт.
Первым шагом в профилактическом обслуживании является регулярная визуальная проверка полумуфты на наличие видимых повреждений, трещин или износа. Необходимо обратить внимание на состояние уплотнительных колец и других элементов, которые могут быть подвержены износу. При наличии каких-либо дефектов рекомендуется немедленно заменить поврежденные детали.
Также важно следить за уровнем масла в системе. Низкий уровень масла может привести к перегреву и износу полумуфты, что в свою очередь может вызвать ее выход из строя. Рекомендуется проверять уровень масла не реже одного раза в месяц, а также следить за его качеством. Если масло имеет темный цвет или содержит металлические частицы, это может свидетельствовать о наличии проблем в системе, и в таком случае следует провести диагностику.
Кроме того, стоит обратить внимание на крепления полумуфты. Регулярная проверка и подтяжка болтов и гаек помогут избежать их ослабления, что может привести к вибрациям и дополнительному износу. Рекомендуется проводить эту процедуру при каждом техническом обслуживании автомобиля.
Не менее важным аспектом является проверка работы насосов и других компонентов, связанных с полумуфтой. Неправильная работа насоса может негативно сказаться на состоянии полумуфты, поэтому необходимо следить за его производительностью и состоянием. Если насос работает с перебоями или издает необычные звуки, это может быть признаком неисправности, требующей немедленного внимания.
Наконец, стоит помнить о необходимости замены полумуфты в соответствии с рекомендациями производителя. Обычно срок службы полумуфты составляет от 100 до 150 тысяч километров пробега, однако этот показатель может варьироваться в зависимости от условий эксплуатации. Регулярная замена изношенных деталей позволит избежать серьезных поломок и обеспечит надежную работу всей системы.
Анализ причин преждевременного износа
Преждевременный износ полумуфты НШ (насос-насосной) на автомобилях КАМАЗ может быть вызван рядом факторов, которые необходимо учитывать для обеспечения надежной работы трансмиссии и гидравлической системы. Основные причины, способствующие этому износу, можно разделить на несколько категорий: эксплуатационные, конструктивные и технологические.
Эксплуатационные факторы
- Неправильная эксплуатация: Частое превышение допустимых нагрузок, резкие старты и остановки, а также работа на предельных режимах могут привести к ускоренному износу полумуфты. Важно соблюдать рекомендации производителя по эксплуатации автомобиля.
- Качество используемого масла: Низкокачественное или неподходящее по характеристикам масло может не обеспечивать должной смазки, что приводит к увеличению трения и, как следствие, к износу деталей. Регулярная замена масла и использование рекомендованных смазочных материалов помогут избежать этой проблемы.
- Несоответствие условий эксплуатации: Работа в условиях повышенной запыленности, влажности или при высоких температурах может негативно сказаться на состоянии полумуфты. Необходимо учитывать условия, в которых эксплуатируется автомобиль, и при необходимости принимать меры по защите узлов и агрегатов.
Конструктивные факторы
- Недостаточная прочность материалов: Использование некачественных или неподходящих по характеристикам материалов при производстве полумуфты может привести к ее быстрому износу. Важно выбирать детали, соответствующие стандартам и требованиям производителя.
- Ошибки в проектировании: Неправильные расчеты при проектировании полумуфты могут привести к ее недостаточной прочности или неправильному распределению нагрузок. Это может стать причиной преждевременного износа и поломки.
Технологические факторы
- Неправильная установка: Некачественная установка полумуфты, несоответствие ее положения или неправильная регулировка могут привести к увеличению износа. При установке необходимо строго следовать инструкциям и рекомендациям производителя.
- Отсутствие регулярного обслуживания: Игнорирование планового технического обслуживания и диагностики может привести к накоплению проблем, которые в конечном итоге вызовут преждевременный износ полумуфты. Регулярные проверки и замены изношенных деталей помогут продлить срок службы узла.
Таким образом, для предотвращения преждевременного износа полумуфты НШ на автомобилях КАМАЗ необходимо учитывать все вышеперечисленные факторы и принимать соответствующие меры. Это позволит не только продлить срок службы детали, но и обеспечить надежную работу всего автомобиля в целом.
Обзор альтернативных решений и модернизаций
В процессе эксплуатации автомобилей КАМАЗ, особенно в тяжелых условиях, возникает необходимость в модернизации и улучшении различных узлов и агрегатов. Полумуфта НШ (насосная шестерня) является одним из ключевых элементов трансмиссии, и ее замена или модернизация может значительно повысить надежность и эффективность работы автомобиля.
Существует несколько альтернативных решений, которые могут быть рассмотрены при замене полумуфты НШ. Во-первых, можно использовать полумуфты от других моделей автомобилей, которые имеют схожие характеристики и размеры. Это может быть экономически выгодным решением, особенно если оригинальные запчасти недоступны или имеют высокую цену.
Во-вторых, некоторые владельцы КАМАЗа выбирают модернизацию полумуфты с использованием более современных материалов и технологий. Например, применение полумуфт, изготовленных из легких сплавов или композитных материалов, может снизить вес агрегата и улучшить его динамические характеристики. Такие полумуфты могут иметь улучшенные механические свойства, что увеличивает их срок службы и снижает вероятность поломок.
Также стоит обратить внимание на возможность установки полумуфт с измененной геометрией. Это может включать в себя изменение угла наклона или формы зубьев, что позволит улучшить сцепление и снизить уровень вибраций. Такие решения требуют тщательной проработки и тестирования, но могут значительно повысить эффективность работы трансмиссии.
Кроме того, на рынке доступны полумуфты с дополнительными функциями, такими как встроенные системы смазки или охлаждения. Эти решения могут быть особенно полезны для автомобилей, работающих в условиях повышенных нагрузок или высоких температур.
Важно отметить, что перед проведением любых модернизаций необходимо проконсультироваться с квалифицированными специалистами и провести необходимые расчеты. Неправильный выбор или установка полумуфты может привести к серьезным поломкам и увеличению затрат на обслуживание автомобиля.
В заключение, выбор альтернативных решений и модернизаций полумуфты НШ для автомобилей КАМАЗ может значительно повлиять на их эксплуатационные характеристики. Однако, важно подходить к этому процессу с умом и учитывать все возможные риски и преимущества.
