В данной статье мы подробно рассмотрим предохранители, используемые в автомобилях КАМАЗ с двигателями Cummins, включая схемы их расположения, описание блоков и расшифровку номиналов. Знание о предохранителях и их функционале является ключевым аспектом для диагностики и устранения неисправностей в электрической системе автомобиля. Мы предоставим полные таблицы номиналов предохранителей, а также советы по поиску и устранению ошибок в блоке БФК, что поможет владельцам и механикам эффективно справляться с возможными проблемами и поддерживать надежную работу техники.
Расположение монтажных блоков и общая архитектура
Электрическая схема грузовиков КАМАЗ с двигателями Cummins ISBe 6.7 и 4.5 литра имеет разнесенную структуру защиты электрических цепей. Основные энергетические потоки контролируются несколькими независимыми модулями, что позволяет изолировать неисправные участки без полного отключения питания автомобиля. Ключевым компонентом системы является монтажный блок, часто объединенный с блоком управления фарами и световыми сигналами.
Главный монтажный блок, обозначаемый в документации как БФК (Блок Фар и Коммутации), обычно располагается в нише со стороны пассажира или под приборной панелью, в зависимости от года выпуска и модели кабины. В этом блоке сосредоточены предохранители, отвечающие за критически важные системы: управление двигателем, подачу топлива, зажигание и приборную панель. Доступ к предохранителям осуществляется через снятие декоративной крышки или лючка.
⚠️ Важно! Перед началом любых работ с электрической системой обязательно отключите массу аккумулятора. Короткое замыкание при замене предохранителя под напряжением может повредить контроллеры.
Дополнительные защитные группы находятся в моторном отсеке, ближе к стартеру и аккумуляторам. Здесь устанавливаются силовые предохранители, рассчитанные на высокие токи (от 30 до 100 Ампер и выше). Они защищают цепи стартера, генератора и основные жгуты проводки, идущие к блоку управления двигателем ECM. На моделях с евро-панелью часть реле и предохранителей может быть вынесена в отдельный блок под сиденьем водителя.
Для точного определения местоположения конкретного элемента рекомендуется использовать схему, размещенную на внутренней стороне крышки монтажного блока или содержащуюся в руководстве по эксплуатации конкретного шасси. Нумерация гнезд в блоках Bosch и Фламур, применяемых на КАМАЗ, может различаться, поэтому визуальная сверка с чертежом обязательна.
Блок БФК и панель приборов
Блок Фар и Коммутации (БФК) — это наиболее загруженный элемент, в котором сосредоточены предохранители с малым и средним номиналом. В этом узле находятся цепи, отвечающие за работу электронного блока управления двигателем Cummins, а также датчиков, форсунок и системы очистки выхлопных газов. Здесь также часто размещаются предохранители для цепей тахографа, навигационной системы и бортового компьютера.
Важно отметить, что распиновка БФК может немного отличаться на различных модификациях КАМАЗ, таких как модели 65115, 6520 и 4308. Например, в одном автомобиле предохранитель F4 может отвечать за «массу» ЭБУ, а в другом — защищать цепь стеклоочистителей. Поэтому полагаться только на цветовую маркировку или номер предохранителя без проверки схемы нецелесообразно.
Для проверки целостности плавкой вставки в БФК можно использовать визуальный осмотр или мультиметр в режиме прозвонки. Современные предохранители часто имеют прозрачный корпус, что позволяет увидеть разрыв нити накала, однако микротрещины могут быть незаметны. Применение тестера обеспечивает полную уверенность в определении состояния цепи.
| Номер предохранителя | Назначение | Расположение |
|---|---|---|
| 1 | Электросистема | Блок предохранителей |
| 2 | Система управления двигателем | Блок предохранителей |
| 3 | Освещение | Блок предохранителей |
| 4 | Система охлаждения | Блок предохранителей |
| 5 | Аудиосистема | Блок предохранителей |
| 6 | Система ABS | Блок предохранителей |
| 7 | Кондиционер | Блок предохранителей |
| 8 | Стартер | Блок предохранителей |
| 9 | Электрические стеклоподъемники | Блок предохранителей |
| 10 | Система сигнализации | Блок предохранителей |
Интересные факты
Вот несколько интересных фактов о предохранителях КАМАЗ с двигателями Камминз:
Системы защиты: Предохранители в автомобилях КАМАЗ с двигателями Камминз играют ключевую роль в защите электрических систем от перегрузок и коротких замыканий. Каждая схема предохранителей разработана с учетом специфики работы двигателя и других систем, что позволяет предотвратить серьезные повреждения и обеспечить надежность работы автомобиля.
Стандартизация и унификация: В моделях КАМАЗ с двигателями Камминз используются унифицированные блоки предохранителей, что упрощает процесс замены и ремонта. Это позволяет механикам быстро идентифицировать неисправности и заменять предохранители, минимизируя время простоя автомобиля.
Расшифровка схем: Схемы предохранителей КАМАЗ могут варьироваться в зависимости от модели и года выпуска. Однако большинство из них имеют стандартные обозначения, что облегчает понимание и расшифровку. Знание этих схем позволяет водителям и механикам быстро находить и устранять проблемы, связанные с электрическими системами автомобиля.
Номиналы и назначение предохранителей двигателя Cummins
Двигатель Cummins ISBe требует надежного электропитания для корректной работы системы Common Rail. Колебания напряжения или обрыв питания могут привести к неправильному впрыску топлива, сбоям в работе двигателя или его полной остановке. Поэтому важно строго соблюдать номиналы предохранителей, указанные производителем.
Ключевые цепи, защищаемые предохранителями в системе управления двигателем, включают питание главного реле, реле топливного насоса, цепи форсунок и датчики положения коленчатого вала. Номиналы предохранителей варьируются от 5 Ампер для сигнальных цепей до 30 Ампер для исполнительных механизмов. Превышение номинала даже на 5 Ампер может привести к плавлению контактов реле.
В таблице ниже представлены типичные номиналы предохранителей для цепей, связанных с двигателем Cummins на автомобилях КАМАЗ. Обратите внимание, что данные могут варьироваться в зависимости от конкретной спецификации автомобиля.
| Обозначение | Номинал (А) | Защищаемая цепь |
|---|---|---|
| F1 (пример) | 10 А | Питание ЭБУ (постоянный ток) |
| F2 (пример) | 15 А | Реле управления двигателем |
| F3 (пример) | 5 А | Датчики двигателя / Лямбда |
| F4 (пример) | 30 А | Вентилятор охлаждения (доп.) |
Особое внимание следует уделить силовым предохранителям, расположенным ближе к аккумуляторам. Они защищают стартер и генератор. Номиналы в этом случае значительно выше — от 60 до 100 Ампер и более. Перегорание такого предохранителя часто указывает на серьезные проблемы: короткое замыкание в стартере, пробой диодного моста генератора или повреждение изоляции силовых кабелей.
Если сгорает предохранитель цепи форсунок, двигатель может перейти в режим ограниченной мощности. В этом случае система самодиагностики фиксирует ошибку и ограничивает крутящий момент для защиты механической части двигателя. Замена предохранителя в данной ситуации может не решить проблему, если причина заключается в неисправности самой форсунки или жгута.
Специфика цепей Euro-4 и Euro-5
Автомобили КАМАЗ с двигателями Cummins, соответствующими экологическим нормам Евро-4 и Евро-5, имеют более сложную электрическую систему. В таких моделях появляются дополнительные потребители энергии, такие как блок управления мочевиной (SCR), насос-дозатор AdBlue, датчики NOx и дополнительные нагревательные элементы. Для защиты этих электрических цепей предусмотрены отдельные предохранители, которые часто располагаются в дополнительном блоке под капотом.
Если предохранитель системы нейтрализации выхлопных газов выходит из строя, это может привести к тому, что двигатель не сможет выйти на рабочий режим или перейдет в аварийный режим с ограничением скорости (обычно до 20 км/ч). Система блокирует нормальную работу двигателя, так как не может контролировать выбросы вредных веществ. В таких ситуациях диагностика выявляет ошибки, связанные с цепями управления дозирующим модулем.
Окисление контактов предохранителя может снизить напряжение, которое ЭБУ воспринимает как неисправность. Поэтому при замене предохранителей рекомендуется очищать контакты или использовать специальные смазки для электрических соединений.
⚠️ Внимание! При работе с системой AdBlue избегайте попадания жидкости на электрические разъемы и предохранители. Кристаллизация мочевины может вызвать коррозию и короткое замыкание.
Алгоритм поиска и замены перегоревших элементов
Замена предохранителя на КАМАЗе с двигателем Cummins требует внимательного подхода и соблюдения последовательности действий для обеспечения безопасности и долговечности ремонта. Неправильная замена без анализа причины может привести к повторному перегоранию или повреждению оборудования. В первую очередь необходимо выяснить, какая система вышла из строя.
Если стартер не запускается, проверьте цепи, связанные с замком зажигания и тяговым реле. Если двигатель глохнет во время движения, обратите внимание на датчики и топливный насос высокого давления. Определение источника проблемы поможет сузить поиск нужного предохранителя. После этого откройте соответствующий монтажный блок.
- Отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания при извлечении предохранителя.
- Найдите монтажный блок, отвечающий за неисправную систему (можно воспользоваться схемой на крышке или в руководстве).
- Используйте специальный пластиковый пинцет (обычно он находится в крышке блока) или плоскогубцы с изолированными губками для извлечения предохранителя.
- Внимательно осмотрите плавкую вставку: если нить перерезана или корпус потемнел, значит, элемент неисправен.
- Установите новый предохранитель с тем же номиналом и цветовым обозначением.
- Подключите аккумулятор и проверьте работоспособность системы.
В некоторых случаях, особенно на старых автомобилях, гнездо предохранителя может быть окислено или ослаблено. Это может привести к перегреву контакта и ложному срабатыванию защиты. Если новый предохранитель сгорает сразу после включения, это указывает на наличие короткого замыкания в цепи. В такой ситуации продолжать замену нецелесообразно и небезопасно — необходимо искать замыкание в проводке.

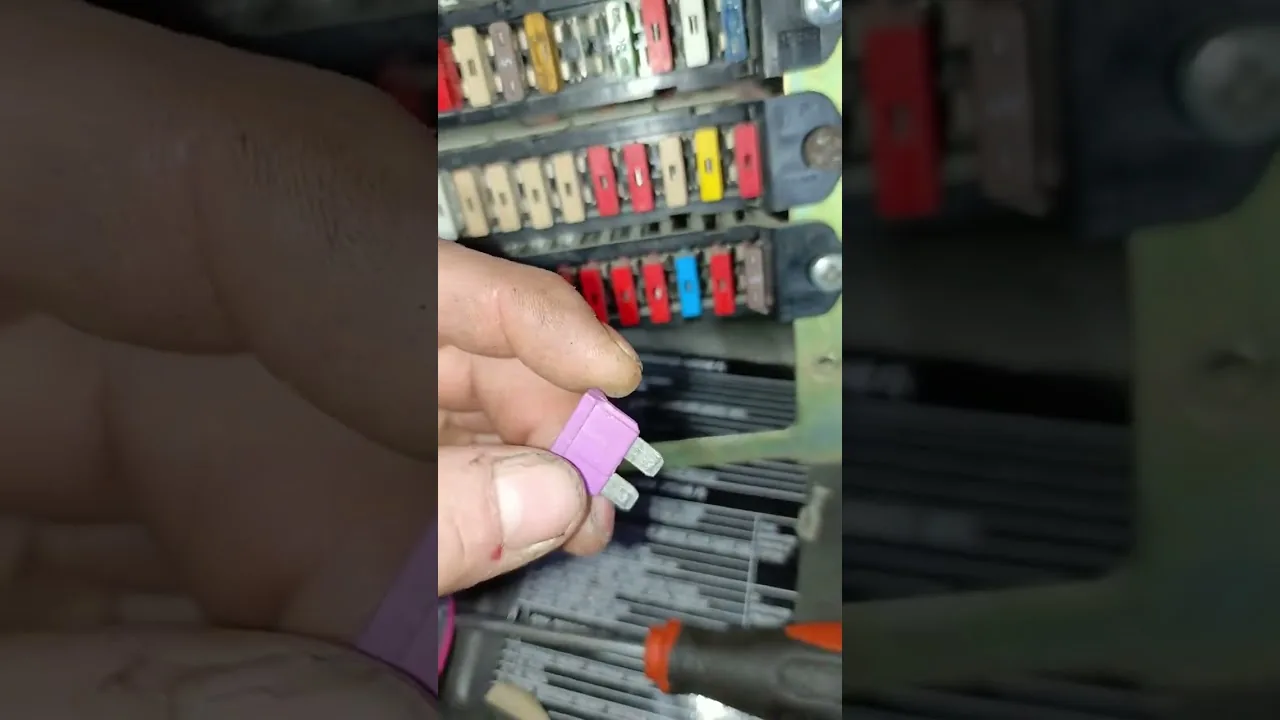

Для извлечения мини-предохранителей, которые плотно сидят в гнездах БФК, удобно использовать пластиковый экстрактор. Использование металлических инструментов нежелательно, так как существует риск случайного замыкания соседних контактов под напряжением, что может повредить блок управления.
Диагностика причин перегорания
Простая замена сгоревшего предохранителя — это временное решение. Если предохранитель перегорел, это свидетельствует о том, что через цепь прошел ток, превышающий допустимые нормы. Причинами могут быть скачки напряжения в бортовой сети, неисправности реле, короткие замыкания в устройствах или повреждения изоляции проводов. Если после замены предохранитель снова сгорает, необходимо искать проблему глубже.
На автомобилях КАМАЗ одной из распространенных причин является перетирание проводов о кузов или раму. В процессе движения вибрация постепенно разрушает изоляцию, что приводит к замыканию на «массу». Особое внимание следует уделить участкам, где провода проходят через металлические перегородки кабины и рамы.
Также причиной может быть неисправность самого устройства. Например, заклинивший мотор стеклоочистителя или вентилятора создает высокий пусковой ток, который может расплавить предохранитель. В таких случаях замена предохранителя даст лишь временный результат. Необходимо провести ремонт или замену неисправного устройства.
| Симптом | Вероятная причина | Действие |
|---|---|---|
| Одиночное сгорание | Скачок напряжения, износ элемента | Замена на аналогичный |
| Повторное сгорание | Короткое замыкание в цепи | Поиск короткого замыкания, проверка проводки |
| Сгорание при включении | Неисправность устройства (КЗ) | Отключение устройства, ремонт |
Типичные ошибки и меры предосторожности
При обслуживании электрической системы КАМАЗ с двигателем Cummins могут возникать ошибки, приводящие к значительным затратам на ремонт. Одной из самых распространенных является установка «жучка» (проволочной скрутки) вместо предохранителя. Это полностью исключает защиту цепи, и в случае короткого замыкания может произойти сгорание всей проводки или дорогостоящего блока управления.
Еще одной распространенной ошибкой является использование предохранителя с более высоким номиналом «на один раз», чтобы доехать до базы. Даже кратковременная работа с повышенной нагрузкой может вызвать перегрев контактов в гнезде и оплавление монтажного блока. Восстановление сгоревшего гнезда требует пайки или полной замены блока, что является трудоемким процессом.
- Игнорирование цвета корпуса — цвет предохранителя соответствует его номиналу; установка синего (15А) вместо красного (10А) недопустима, так как это изменяет порог срабатывания защиты.
- Неплотная установка — если предохранитель не вставлен до конца, это может привести к искрению и нагреву, что вызывает окисление контактов и, в конечном итоге, перегорание даже при нормальной нагрузке.
- Замена под нагрузкой — извлечение или установка предохранителя при включенном зажигании может вызвать искровой пробой и повредить контактную группу.
- Использование металлических инструментов — попытка поддеть предохранитель отверткой может привести к замыканию соседних цепей и повреждению ЭБУ.
⚠️ Важно! Никогда не используйте предохранители от других автомобилей или бытовые, если они не соответствуют стандартам автомобильных плавких вставок (размер, скорость срабатывания).
Также не забывайте о чистоте контактов. Грязь и влага в монтажном блоке — частые проблемы для грузовиков, работающих в сложных условиях. Регулярная продувка блоков сжатым воздухом и обработка контактов специальным спреем для очистки электрики (Contact Cleaner) помогут продлить срок службы предохранителей.
Рекомендации по обслуживанию бортовой сети
Для корректной работы системы защиты необходимо внимательно следить за состоянием бортовой сети. Ослабленные клеммы аккумулятора или плохая «масса» двигателя могут вызывать колебания напряжения, которые система воспринимает как перегрузку. Регулярная проверка и подтяжка контактов, а также контроль натяжения ремней генератора — основа профилактических мер.
При установке дополнительного оборудования, такого как освещение, лебедки или навигационные системы, подключайте их через отдельный предохранитель, размещая его как можно ближе к источнику питания. Врезка в штатные электрические цепи КАМАЗа без предварительного расчета нагрузки может привести к серьезным проблемам с электрикой.
Своевременная диагностика помогает выявить потенциальные проблемы до их возникновения. Если предохранители начинают перегорать с высокой частотой, это указывает на скрытый дефект в системе, требующий профессионального вмешательства. Не стоит надеяться на удачу.
Правильное обращение с системой защиты электрических цепей КАМАЗа — залог надежности техники. Понимание принципов работы предохранителей, знание их расположения и умение быстро их заменить позволяет водителю или механику оперативно устранять неисправности. Главное правило: безопасность и соответствие номиналам всегда должны быть на первом месте.
Использование качественных компонентов и соблюдение технологии замены значительно увеличивает срок службы не только предохранителей, но и всего электрооборудования грузовика. Каждый перегоревший элемент — это сигнал, который нельзя игнорировать.
Сравнение предохранителей различных моделей КАМАЗ
Предохранители, используемые в автомобилях КАМАЗ, могут значительно различаться в зависимости от модели и года выпуска. Это связано с тем, что различные модели могут иметь разные электрические схемы и системы, что требует применения различных типов предохранителей. Важно понимать, что предохранители предназначены для защиты электрических цепей от перегрузок и коротких замыканий, и их правильный выбор и замена имеют критическое значение для надежной работы автомобиля.
В большинстве случаев предохранители КАМАЗ можно разделить на несколько категорий в зависимости от их назначения и конструкции. Наиболее распространенные типы предохранителей включают:
- Стеклянные предохранители: Эти предохранители часто используются в старых моделях КАМАЗ. Они имеют стеклянный корпус и металлические контакты, которые могут перегореть при превышении допустимого тока.
- Пластиковые предохранители: Более современные модели КАМАЗ используют пластиковые предохранители, которые более устойчивы к механическим повреждениям и имеют более компактные размеры.
- Модульные предохранители: В некоторых новых моделях КАМАЗ применяются модульные предохранители, которые могут быть установлены в специальные блоки. Это упрощает процесс замены и диагностики.
Сравнивая предохранители различных моделей КАМАЗ, можно отметить, что:
- В моделях, выпущенных до 2000 года, чаще всего используются стеклянные предохранители, которые могут быть менее надежными в условиях повышенной вибрации и температуры.
- Современные модели, такие как КАМАЗ 5490, используют более надежные пластиковые и модульные предохранители, которые обеспечивают лучшую защиту и долговечность.
- Некоторые модели имеют предохранители с различными номиналами, что позволяет точно подбирать защиту для каждой конкретной электрической цепи.
Также стоит отметить, что в зависимости от комплектации автомобиля, количество и расположение предохранителей может варьироваться. Например, в некоторых моделях может быть предусмотрен дополнительный блок предохранителей для управления вспомогательными системами, такими как кондиционер или мультимедиа.
При замене предохранителей важно учитывать не только их номинал, но и тип. Использование неподходящих предохранителей может привести к их преждевременному сгоранию или, что еще хуже, к повреждению электрической системы автомобиля. Рекомендуется всегда использовать оригинальные запчасти или качественные аналоги, соответствующие спецификациям производителя.
Совместимость с другими марками грузовиков
Предохранители, используемые в грузовиках КАМАЗ с двигателями Камминз, имеют свои особенности и спецификации, которые делают их совместимыми с некоторыми другими марками грузовиков. Это важно учитывать при ремонте и обслуживании, так как правильный выбор предохранителей может значительно повлиять на надежность и безопасность работы автомобиля.
Во-первых, стоит отметить, что предохранители КАМАЗ и Камминз часто имеют схожие характеристики с предохранителями, используемыми в других марках грузовиков, таких как MAN, Scania и Volvo. Это связано с тем, что многие производители используют стандартизированные компоненты, что позволяет упростить процесс замены и ремонта.
Например, предохранители типа ATO и ATC, которые применяются в грузовиках КАМАЗ, также могут быть найдены в моделях некоторых европейских производителей. Это позволяет владельцам КАМАЗ использовать предохранители от других марок, если они соответствуют необходимым параметрам по току и напряжению. Однако, перед заменой всегда стоит сверяться с технической документацией, чтобы избежать возможных проблем.
Кроме того, некоторые модели грузовиков, такие как Mercedes-Benz и Iveco, могут использовать аналогичные схемы подключения, что также облегчает процесс замены предохранителей. Однако, несмотря на совместимость, важно помнить, что не все предохранители могут быть взаимозаменяемыми. Разные производители могут использовать разные материалы и технологии, что может повлиять на долговечность и эффективность работы предохранителей.
Также стоит учитывать, что в зависимости от года выпуска и модели грузовика, могут быть различия в расположении предохранителей и их номиналах. Поэтому, если вы планируете использовать предохранители от других марок, обязательно ознакомьтесь с электрической схемой вашего автомобиля и уточните, какие именно предохранители могут быть использованы.
В заключение, совместимость предохранителей КАМАЗ с другими марками грузовиков может быть полезной в случае необходимости замены. Однако, для обеспечения надежной работы системы электрооборудования, всегда следует придерживаться рекомендаций производителя и использовать предохранители, соответствующие спецификациям вашего автомобиля.
Обзор современных технологий защиты электрических цепей
Современные технологии защиты электрических цепей на автомобилях, таких как КАМАЗ с двигателями Камминз, играют ключевую роль в обеспечении надежности и безопасности работы электрических систем. Предохранители являются основным элементом защиты, предотвращающим повреждение проводки и электрических компонентов в случае короткого замыкания или перегрузки.
Предохранители КАМАЗ Камминз представлены в различных типах и конфигурациях, что позволяет эффективно защищать как основные, так и вспомогательные электрические цепи. В зависимости от назначения, предохранители могут различаться по номинальному току, типу конструкции и способу установки. Наиболее распространенными являются стеклянные и пластиковые предохранители, которые легко заменяются в случае срабатывания.
Схемы подключения предохранителей на автомобилях КАМАЗ обычно представлены в виде блоков, которые могут включать в себя как одиночные предохранители, так и целые группы, объединенные в одном корпусе. Эти блоки расположены в доступных местах, что упрощает процесс диагностики и замены. Важно отметить, что каждая схема имеет свою специфику, и для правильной работы системы необходимо строго соблюдать указания производителя.
Расшифровка обозначений предохранителей также играет важную роль. На каждом предохранителе указаны его номинальные характеристики, что позволяет быстро определить, какой именно элемент необходимо заменить в случае его срабатывания. Например, предохранитель с номиналом 15А будет защищать цепь, потребляющую ток до 15 ампер. При превышении этого значения предохранитель сработает, разрывая цепь и предотвращая дальнейшие повреждения.
Кроме того, современные технологии защиты включают в себя использование автоматических предохранителей и реле, которые могут восстанавливать цепь после устранения неисправности. Это значительно упрощает эксплуатацию и повышает надежность электрических систем. Важно помнить, что правильный выбор и установка предохранителей, а также регулярная проверка их состояния, являются залогом долгой и безопасной работы автомобиля.
Таким образом, предохранители КАМАЗ Камминз представляют собой важный элемент системы защиты электрических цепей, обеспечивая надежность и безопасность работы автомобиля. Знание схем, блоков и расшифровка обозначений предохранителей поможет владельцам и механикам эффективно управлять электрическими системами и предотвращать возможные неисправности.
Инновации в области предохранителей и реле
В последние годы в автомобилестроении наблюдается значительный прогресс в области разработки и применения предохранителей и реле, что особенно актуально для таких мощных и надежных автомобилей, как КАМАЗ с двигателями Камминз. Эти инновации направлены на повышение безопасности, надежности и эффективности работы электрических систем автомобилей.
Одним из ключевых направлений является использование предохранителей с улучшенными характеристиками, которые способны выдерживать более высокие токи и обеспечивать защиту от короткого замыкания. Современные предохранители часто имеют встроенные индикаторы, которые сигнализируют о срабатывании, что позволяет водителю быстро реагировать на возникшие проблемы.
Кроме того, в новых моделях КАМАЗ внедряются реле с интеллектуальными функциями. Такие реле могут автоматически отключать электрические цепи в случае перегрева или перегрузки, что значительно снижает риск повреждения электрических компонентов. Интеллектуальные реле также могут быть интегрированы в систему диагностики автомобиля, что позволяет проводить мониторинг состояния электрических систем в реальном времени.
Схемы подключения предохранителей и реле в автомобилях КАМАЗ с двигателями Камминз также претерпели изменения. Новые схемы обеспечивают более простую и удобную установку, а также легкий доступ к предохранителям для их замены. Это особенно важно для сервисных центров и владельцев, которые могут самостоятельно проводить техническое обслуживание своих автомобилей.
Важным аспектом является и использование новых материалов для изготовления предохранителей и реле. Современные технологии позволяют создавать компоненты, которые обладают высокой устойчивостью к коррозии и механическим повреждениям, что увеличивает срок службы этих элементов и снижает затраты на их замену.
Таким образом, инновации в области предохранителей и реле для автомобилей КАМАЗ с двигателями Камминз не только повышают уровень безопасности и надежности, но и делают эксплуатацию автомобилей более удобной и экономически выгодной. Внедрение новых технологий и материалов открывает новые горизонты для дальнейшего развития электрических систем в грузовых автомобилях.
