Прицепы с поворотным кругом являются важным элементом в сфере грузоперевозок и сельского хозяйства, обеспечивая маневренность и устойчивость при транспортировке различных грузов. В данной статье мы подробно рассмотрим устройство поворотного круга, его монтаж и регулировку, а также разберем типовые ошибки, которые могут возникнуть в процессе установки. Это руководство будет полезно как профессиональным механикам, так и владельцам прицепов, стремящимся обеспечить надежную и безопасную эксплуатацию своего оборудования. Правильное понимание конструкции и принципов работы поворотного круга поможет избежать проблем в будущем и продлить срок службы прицепа.
Конструктивные особенности поворотного круга

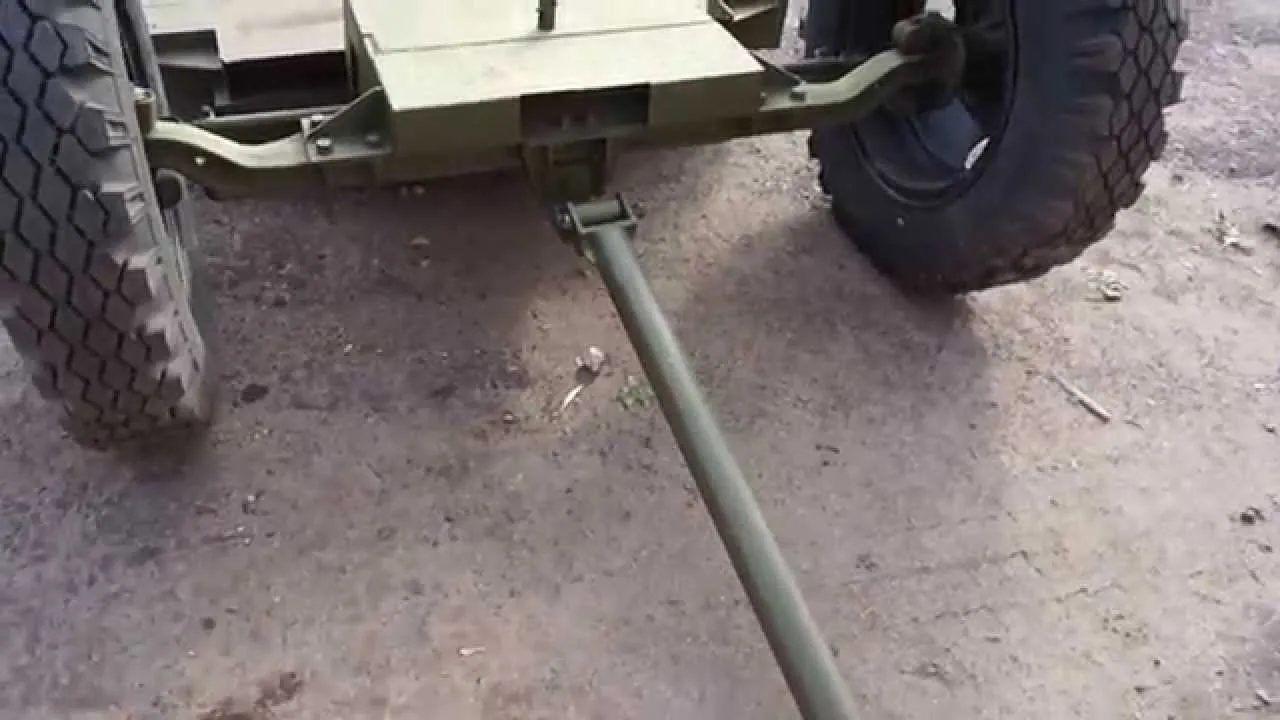

Поворотный круг — это сложное механическое устройство, состоящее из двух основных плоскостей, соединенных центральным шкворнем или шарнирным механизмом. Верхняя платформа крепится к раме прицепа или грузовой платформе, а нижняя часть фиксируется на раме тягача или передней тележке. Между этими плоскостями располагается подшипниковый узел, обеспечивающий свободное вращение на 360 градусов. Ключевым аспектом является качество подшипникового узла, так как он принимает на себя основные вертикальные и горизонтальные нагрузки.
В зависимости от грузоподъемности и назначения техники поворотные круги могут быть оснащены различными системами фиксации. Для стандартных перевозок используются модели с механической блокировкой, активируемой вручную водителем перед началом движения по прямой дороге. Это предотвращает нежелательное раскачивание прицепа на высоких скоростях. Более сложные системы могут иметь гидравлический или пневматический привод фиксации, управление которым осуществляется из кабины автомобиля.
Материалы, используемые для производства поворотных кругов, должны обладать высокой прочностью на разрыв и стойкостью к циклическим нагрузкам. Обычно применяется высоколегированная сталь с последующей термической обработкой рабочих поверхностей. Следует подчеркнуть, что даже небольшие трещины в металле, возникающие в результате усталостного разрушения, могут привести к серьезным последствиям. Поэтому регулярный визуальный осмотр сварных швов и литых элементов является обязательным.
Типы механизмов вращения
Существует несколько ключевых типов поворотных кругов, которые различаются по принципу работы и области применения. Наиболее популярным вариантом является шкворневой механизм, в котором вращение осуществляется вокруг вертикальной оси, расположенной в центре. Этот тип отличается высокой надежностью и легкостью в обслуживании, однако требует регулярной смазки и контроля зазоров. Шкворневые круги чаще всего устанавливаются на тяжелую технику и специализированные тралы.

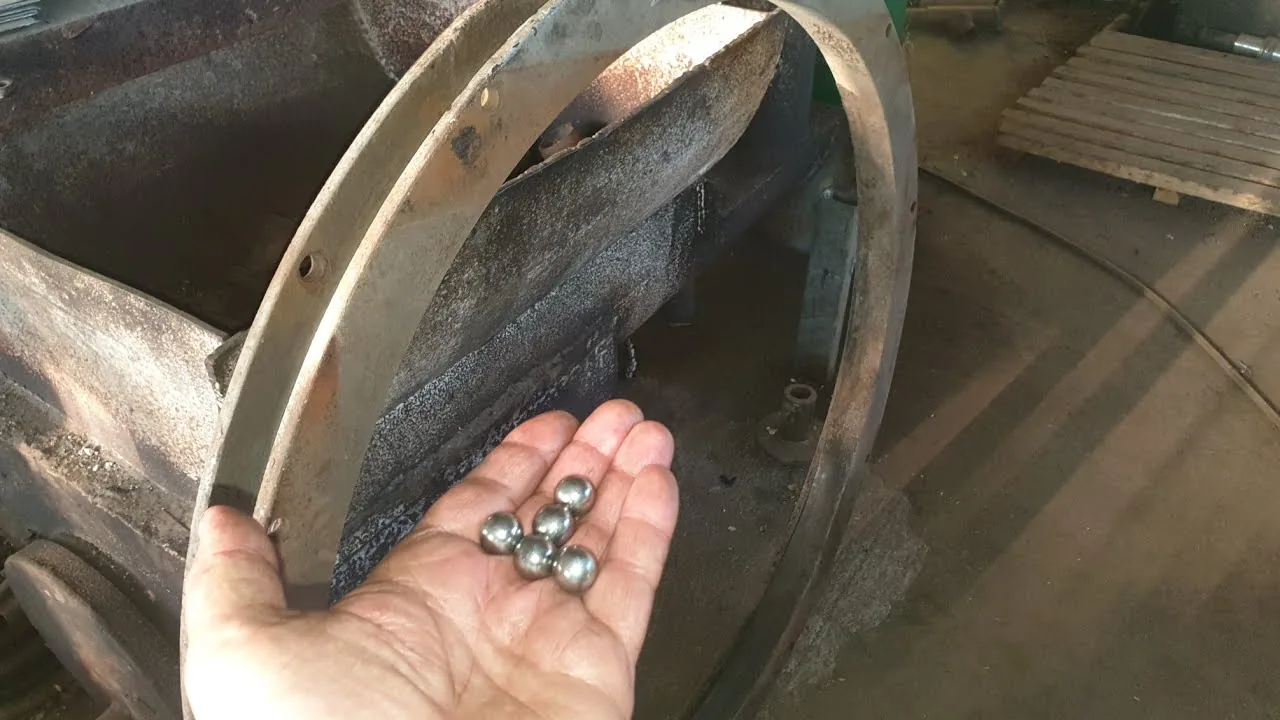

Второй распространенный тип — роликовые или шариковые поворотные круги. В таких системах вращение происходит за счет перекатывания шариков или роликов между дорожками качения верхней и нижней плит. Преимущества таких конструкций заключаются в отсутствии выступающих элементов и более равномерном распределении нагрузки по всему диаметру круга. Тем не менее, они более подвержены загрязнению и воздействию влаги, что требует применения надежных уплотнителей.
⚠️ Важно: Использование поворотного круга, который не соответствует грузоподъемности прицепа, строго запрещено. Превышение допустимой осевой нагрузки может привести к разрушению механизма.
Для специализированной техники, такой как лесовозные роспуски или прицепы для транспортировки труб, могут использоваться составные поворотные круги с дополнительными степенями свободы. Эти устройства компенсируют угловые смещения и небольшие перекосы рамы при движении по сложным маршрутам. Конструкция таких узлов часто включает амортизирующие элементы, которые гасят ударные нагрузки.
| Параметр | Описание | Рекомендации по обслуживанию |
|---|---|---|
| Максимальная нагрузка | Максимально допустимый вес прицепа | Регулярно проверять состояние тормозов и колес |
| Тип поворотного круга | Конструкция (например, шарнирный, осевой) | Проверять на наличие износа и повреждений |
| Угол поворота | Максимальный угол поворота прицепа | Убедиться в отсутствии препятствий при маневрировании |
Интересные факты
Вот несколько интересных фактов о техническом руководстве по прицепам с поворотным кругом:
Увеличенная маневренность: Прицепы с поворотным кругом, также известные как прицепы с поворотной осью, позволяют значительно улучшить маневренность прицепа. Это особенно полезно в условиях ограниченного пространства, таких как городские улицы или узкие дороги, где традиционные прицепы могут испытывать трудности при поворотах.
Снижение износа шин: Благодаря конструкции с поворотным кругом, прицепы могут распределять нагрузку более равномерно, что снижает износ шин как прицепа, так и автомобиля-тягача. Это может привести к снижению затрат на обслуживание и увеличению срока службы шин.
Разнообразие применения: Технические руководства по прицепам с поворотным кругом охватывают широкий спектр применения — от сельского хозяйства до строительства и грузоперевозок. Эти прицепы могут быть адаптированы для различных задач, включая транспортировку тяжелых грузов, что делает их универсальным инструментом в различных отраслях.
Технология монтажа и установки на раму
Установка поворотного круга на прицеп требует высокой точности и строгого соблюдения технологических норм. Первым шагом является подготовка монтажной поверхности. Рама или платформа должны быть тщательно очищены от загрязнений, масла и ржавчины. Если установка производится на существующую раму, важно убедиться в отсутствии деформаций лонжеронов в зоне крепления. Крайне важно обеспечить горизонтальное положение установки, так как наклон может привести к неравномерному износу подшипников и заклиниванию механизма.
Крепление поворотного круга можно выполнить двумя основными методами: сварным соединением или с использованием высокопрочных болтов. Сварка требует от исполнителя определенных навыков и соблюдения режимов, чтобы избежать перегрева металла рамы. Болтовое соединение предполагает использование болтов не ниже прочностного класса 10.9 и обязательную фиксацию резьбовых соединений.
При монтаже важно учитывать габариты автопоезда. Установка поворотного круга изменяет точку соединения, что может повлиять на общую длину транспортного средства и радиус поворота. Необходимо заранее произвести замеры и, если потребуется, изготовить переходные плиты или кронштейны. Рекомендуется использовать лазерный уровень для точного позиционирования устройства относительно продольной оси прицепа.
Требования к крепежным элементам
Выбор крепежных элементов для поворотного круга требует особого внимания и не допускает компромиссов. Обычные болты и гайки не подойдут из-за значительных динамических нагрузок. Важно использовать специализированные крепежные изделия, прошедшие необходимую сертификацию. Резьбовые соединения должны быть защищены от самоотвинчивания с помощью пружинных шайб, стопорных гаек или анаэробных фиксирующих составов.
Момент затяжки болтов — один из ключевых факторов при установке. Недостаточная затяжка может привести к образованию люфтов и стуков, а чрезмерная — к вытягиванию резьбы или разрушению болта. Для каждого типа поворотного круга производитель указывает конкретные значения момента затяжки, которые необходимо соблюдать с использованием калиброванного инструмента.
| Тип соединения | Класс прочности болта | Рекомендуемый момент (Нм) | Примечание |
|---|---|---|---|
| Фланцевое (М20) | 10.9 | 530-580 | Необходима смазка резьбы |
| Фланцевое (М24) | 10.9 | 850-920 | Контрольная протяжка через 500 км |
| Сварное (электроды) | - | - | Минимальный размер катета шва — 8 мм |
Эксплуатация и техническое обслуживание
Долговечность поворотного круга зависит от регулярного и качественного технического обслуживания. Главным врагом вращающего механизма являются загрязнения и вымывание смазки. В процессе эксплуатации в узел могут попадать абразивные частицы, вода и химические реагенты, что приводит к ускоренному износу трущихся поверхностей. Регламентное обслуживание должно проводиться в соответствии с рекомендациями производителя, но не реже одного раза на 10 000 км пробега или один раз в сезон.
Обслуживание начинается с визуального осмотра. Важно проверить состояние уплотнителей, наличие утечек смазки и механические повреждения корпуса. Если на открытых металлических поверхностях обнаружены следы ржавчины, их следует очистить и обработать антикоррозийным средством. Особое внимание стоит уделить состоянию шкворня и фиксирующих элементов.
Смазывание узла производится через масленки (пресс-штанги) до появления свежей смазки в зазорах. Это помогает вытеснить остатки старой смазки и загрязнения. Если конструкция не имеет масленок, необходимо снять защитные крышки и вручную нанести смазку, равномерно распределяя её по рабочей поверхности. После смазки рекомендуется выполнить несколько полных оборотов платформы для равномерного распределения состава.
Диагностика неисправностей
В процессе эксплуатации могут проявляться признаки неисправностей, которые нельзя игнорировать. Появление посторонних стуков или скрипов при повороте указывает на недостаток смазки или повреждение подшипников. Если вы замечаете затрудненное вращение или заклинивание, это может свидетельствовать о деформации корпуса или попадании инородного объекта.
Люфт в соединении, ощущаемый как свободный ход платформы до начала сопротивления, говорит о износе шкворня или увеличении зазоров в подшипниках. Использование прицепа с таким дефектом может быть опасным, так как резкие маневры могут привести к самопроизвольному разъединению или опрокидыванию. Диагностику люфтов следует проводить на ровной поверхности с помощью индикаторной стойки или визуально, раскачивая платформу ломом.
- Проверка целостности сварных швов и отсутствие трещин в местах концентрации напряжений.
- Контроль усилия фиксации стопорного механизма (рукоятки или пневмоцилиндра).
- Проверка горизонтальности платформы относительно рамы прицепа.
- Оценка состояния лакокрасочного покрытия и наличие очагов коррозии.
⚠️ Внимание: Эксплуатация прицепа с неисправным или заблокированным в неправильном положении поворотным кругом строго запрещена. Это может привести к потере устойчивости автопоезда на дороге.
Типичные ошибки при установке и эксплуатации
Анализ статистики поломок и аварийных ситуаций выявляет распространенные ошибки, совершаемые при эксплуатации поворотных кругов. Осознание этих ошибок поможет избежать затрат на дорогостоящий ремонт и повысит безопасность на дорогах. Проблемы чаще всего возникают из-за недостаточной подготовки или использования неподходящих деталей.
- Игнорирование центровки при установке — неправильная установка круга относительно оси симметрии рамы приводит к неравномерной нагрузке на ось прицепа. Это может вызвать отклонение автомобиля в сторону во время движения, что увеличивает расход топлива и приводит к быстрому износу шин.
- Применение некалиброванного инструмента — затяжка болтов «на глаз» или с помощью обычного воротка без динамометрического ключа может привести к ослаблению крепления во время движения или повреждению резьбы из-за перетяжки.
- Недостаток регулярной смазки — многие операторы забывают о необходимости смазки узла, полагая его герметичным. Это приводит к сухому трению, перегреву и заклиниванию механизма в самый неподходящий момент.
- Превышение грузоподъемности — установка поворотного круга, рассчитанного на меньшую нагрузку, чем фактический вес груза, может вызвать пластическую деформацию деталей и внезапное разрушение узла.
Еще одной распространенной ошибкой является неправильная парковка прицепа с активным поворотным кругом. Если оставить платформу в повернутом положении под нагрузкой без фиксации, это может привести к эффекту «скручивания» рамы при начале движения, создавая значительные нагрузки на механизм.
Выбор подходящего прицепа с поворотным кругом
При выборе подходящего прицепа с поворотным кругом необходимо учитывать несколько ключевых факторов, которые помогут обеспечить максимальную эффективность и безопасность при эксплуатации. В первую очередь, важно определить тип транспортного средства, с которым будет использоваться прицеп. Разные модели автомобилей могут иметь различные характеристики, такие как мощность двигателя, грузоподъемность и тип сцепного устройства, что напрямую влияет на выбор прицепа.
Следующим шагом является определение назначения прицепа. Прицепы с поворотным кругом могут использоваться для различных целей, включая перевозку грузов, транспортировку автомобилей, а также для специализированных задач, таких как перевозка строительных материалов или сельскохозяйственной техники. В зависимости от назначения, необходимо выбирать прицеп с соответствующими размерами, грузоподъемностью и конструкцией.
Также стоит обратить внимание на конструктивные особенности прицепа. Прицепы с поворотным кругом могут иметь разные типы осей, системы подвески и тормозные механизмы. Например, прицепы с независимой подвеской обеспечивают лучшую маневренность и комфорт при движении по неровным дорогам, в то время как прицепы с жесткой подвеской могут быть более устойчивыми на прямых участках дороги.
Не менее важным аспектом является выбор материала, из которого изготовлен прицеп. Стальные конструкции, как правило, более прочные и долговечные, но могут быть тяжелее, что влияет на общую грузоподъемность. Алюминиевые прицепы, с другой стороны, легче и устойчивее к коррозии, но могут быть менее прочными при высоких нагрузках. Поэтому важно учитывать условия эксплуатации и предполагаемые нагрузки при выборе материала.
Кроме того, стоит обратить внимание на наличие дополнительных функций и оборудования. Некоторые прицепы могут быть оснащены системой автоматической регулировки высоты, что упрощает процесс сцепки и расцепки. Другие могут иметь встроенные системы освещения, тормозные системы или даже системы контроля давления в шинах, что повышает безопасность и удобство эксплуатации.
Наконец, не забывайте о юридических аспектах. Перед покупкой прицепа с поворотным кругом необходимо ознакомиться с местными законами и правилами, касающимися регистрации и эксплуатации прицепов. В некоторых странах могут быть установлены ограничения на максимальную массу прицепа, а также требования к наличию определенных документов и страховки.
Критерии выбора в зависимости от назначения
При выборе прицепа с поворотным кругом необходимо учитывать множество факторов, которые зависят от конкретных задач и условий эксплуатации. Основные критерии выбора включают в себя:
- Тип груза: Определите, какой тип груза вы планируете перевозить. Для легких и негабаритных грузов подойдут прицепы с меньшей грузоподъемностью, тогда как для тяжелых и объемных грузов необходимо выбирать более прочные конструкции с высокой грузоподъемностью.
- Частота использования: Если прицеп будет использоваться регулярно, стоит обратить внимание на модели с повышенной надежностью и долговечностью. Для редкого использования можно рассмотреть более экономичные варианты.
- Условия эксплуатации: Учитывайте, в каких условиях будет эксплуатироваться прицеп. Для работы в сложных условиях (например, на строительных площадках или в сельском хозяйстве) подойдут модели с усиленной рамой и защитой от коррозии.
- Совместимость с транспортным средством: Важно, чтобы прицеп был совместим с вашим автомобилем или грузовиком. Обратите внимание на максимальную разрешенную массу прицепа и его осевую нагрузку, чтобы избежать перегрузки.
- Тип сцепки: Существует несколько типов сцепок, включая шаровые, крюковые и другие. Выбор зависит от типа вашего транспортного средства и предпочтений в управлении. Например, шаровая сцепка обеспечивает более плавное движение, в то время как крюковая может быть более универсальной.
- Габариты прицепа: Размеры прицепа должны соответствовать вашим потребностям. Убедитесь, что прицеп достаточно длинный и широкий для перевозки вашего груза, но не слишком большой, чтобы не создавать трудностей при маневрировании.
- Дополнительные функции: Рассмотрите наличие дополнительных функций, таких как тормоза, освещение, система вентиляции или возможность изменения конфигурации. Эти функции могут значительно повысить удобство и безопасность эксплуатации прицепа.
- Бюджет: Определите свой бюджет на покупку прицепа. Учтите не только стоимость самого прицепа, но и возможные расходы на обслуживание, страхование и регистрацию.
В заключение, выбор прицепа с поворотным кругом должен основываться на тщательном анализе всех перечисленных критериев. Правильный выбор обеспечит не только эффективность перевозки, но и безопасность на дороге.
Безопасность при эксплуатации
При эксплуатации прицепов с поворотным кругом безопасность является одним из ключевых аспектов, который необходимо учитывать на всех этапах использования. Правильное обращение с таким оборудованием не только предотвращает аварии, но и обеспечивает долговечность самого прицепа и транспортного средства.
Первым шагом к обеспечению безопасности является тщательная проверка состояния прицепа перед каждой поездкой. Важно убедиться, что все элементы, включая тормоза, шины, оси и поворотный круг, находятся в исправном состоянии. Рекомендуется проверять уровень давления в шинах, так как неправильное давление может привести к ухудшению управляемости и увеличению риска аварии.
Следующим важным аспектом является правильное соединение прицепа с автомобилем. Убедитесь, что сцепное устройство надежно зафиксировано, и проверьте, что все крепежные элементы затянуты. Неправильное соединение может привести к отсоединению прицепа во время движения, что представляет серьезную опасность как для водителя, так и для других участников дорожного движения.
При движении с прицепом необходимо учитывать его размеры и вес. Водитель должен быть готов к изменению поведения автомобиля, особенно при маневрировании и торможении. Рекомендуется заранее ознакомиться с правилами дорожного движения, касающимися прицепов, так как в разных странах могут быть различные ограничения по скорости и правилам обгона.
Также стоит обратить внимание на распределение нагрузки на прицепе. Неправильное распределение может привести к ухудшению устойчивости и управляемости. Рекомендуется размещать тяжелые предметы ближе к оси прицепа и равномерно распределять вес по всей площади. Это поможет избежать переворачивания прицепа на поворотах и обеспечит более безопасное движение.
Не менее важным аспектом является соблюдение правил парковки. Прицепы с поворотным кругом должны быть припаркованы на ровной поверхности, чтобы избежать самопроизвольного движения. Используйте стояночные тормоза и, при необходимости, подложите под колеса специальные блоки для предотвращения скатывания.
Наконец, важно помнить о необходимости регулярного технического обслуживания прицепа. Это включает в себя не только проверку состояния основных компонентов, но и смазку подвижных частей, замену изношенных деталей и проверку электрической системы. Регулярное обслуживание поможет предотвратить поломки и повысит безопасность эксплуатации прицепа.
Соблюдение всех этих рекомендаций позволит значительно снизить риски, связанные с эксплуатацией прицепов с поворотным кругом, и обеспечит безопасность как водителя, так и других участников дорожного движения.
Рекомендации по предотвращению аварийных ситуаций
При использовании прицепов с поворотным кругом важно учитывать множество факторов, которые могут повлиять на безопасность и стабильность движения. Ниже приведены рекомендации, которые помогут предотвратить аварийные ситуации и обеспечить безопасное использование прицепов.
- Регулярная проверка оборудования: Перед каждой поездкой необходимо тщательно проверять состояние прицепа, включая тормоза, шины, освещение и соединительные элементы. Убедитесь, что все компоненты функционируют должным образом и не имеют видимых повреждений.
- Правильная загрузка: Распределение груза в прицепе должно быть равномерным. Избегайте перегрузки и неправильного распределения веса, так как это может привести к ухудшению управляемости и увеличению риска опрокидывания. Груз должен быть надежно зафиксирован, чтобы избежать его смещения во время движения.
- Соблюдение скоростного режима: При движении с прицепом необходимо соблюдать рекомендованные ограничения скорости. Увеличенная длина и вес прицепа могут значительно увеличить тормозной путь, поэтому важно адаптировать скорость к условиям дороги и погоде.
- Учет радиуса поворота: Прицепы с поворотным кругом имеют специфические характеристики маневрирования. При выполнении поворотов необходимо учитывать радиус поворота, чтобы избежать столкновения с препятствиями или другими транспортными средствами. Рекомендуется заранее планировать маршрут и избегать узких улиц и поворотов.
- Использование зеркал заднего вида: Убедитесь, что у вас есть достаточный обзор задней части прицепа. Установка дополнительных зеркал может значительно улучшить видимость и помочь избежать столкновений при маневрировании.
- Обучение водителей: Водители, управляющие транспортными средствами с прицепами, должны проходить обучение и иметь опыт в управлении такими комбинациями. Знание особенностей управления прицепом поможет избежать многих ошибок и повысит безопасность на дороге.
- Соблюдение правил дорожного движения: Важно строго следовать правилам дорожного движения, особенно в отношении прицепов. Это включает в себя соблюдение знаков, сигналов светофора и указаний дорожной разметки.
- Подготовка к экстренным ситуациям: Водитель должен быть готов к возможным экстренным ситуациям, таким как резкое торможение или необходимость уклониться от препятствия. Регулярные тренировки по экстренному вождению помогут повысить уверенность и навыки водителя.
Следуя этим рекомендациям, можно значительно снизить риск возникновения аварийных ситуаций при использовании прицепов с поворотным кругом, обеспечивая безопасность как для водителя, так и для других участников дорожного движения.
Альтернативные решения и технологии
В последние годы на рынке прицепов с поворотным кругом наблюдается рост интереса к альтернативным решениям и технологиям, которые могут улучшить их функциональность и безопасность. Эти инновации направлены на оптимизацию работы прицепов, повышение их маневренности и снижение износа компонентов.
Одним из наиболее заметных направлений является использование систем автоматического управления. Такие системы могут включать в себя датчики, которые отслеживают положение прицепа относительно тягача и окружающей среды. Это позволяет автоматически регулировать угол поворота прицепа, что значительно упрощает маневрирование в ограниченных пространствах и снижает риск столкновений.
Другим важным аспектом является применение легких и прочных материалов, таких как алюминий и композитные материалы. Эти материалы не только уменьшают общий вес прицепа, что положительно сказывается на топливной экономичности тягача, но и повышают устойчивость к коррозии и механическим повреждениям. В результате, прицепы становятся более долговечными и требуют меньших затрат на обслуживание.
Также стоит отметить развитие технологий активной и пассивной безопасности. Современные прицепы могут быть оснащены системами антиблокировки тормозов (ABS), системами контроля устойчивости (ESC) и другими электронными помощниками, которые помогают предотвратить аварийные ситуации. Эти технологии обеспечивают более безопасное вождение, особенно в сложных дорожных условиях.
Не менее важным является внедрение систем мониторинга и диагностики в реальном времени. Такие системы позволяют владельцам прицепов отслеживать состояние основных узлов и агрегатов, что помогает своевременно выявлять и устранять потенциальные проблемы. Это не только увеличивает срок службы прицепа, но и снижает риск аварий, связанных с техническими неисправностями.
Кроме того, на рынке появляются инновационные решения в области подключения и совместимости прицепов с различными типами тягачей. Например, системы, которые автоматически подстраивают параметры прицепа под характеристики тягача, что позволяет улучшить динамические характеристики и повысить эффективность работы.
В заключение, альтернативные решения и технологии в области прицепов с поворотным кругом открывают новые горизонты для повышения их эффективности, безопасности и удобства эксплуатации. Инвестирование в такие технологии может существенно улучшить опыт использования прицепов и снизить затраты на их обслуживание.
Сравнение с другими системами управления прицепами
При выборе системы управления прицепами важно учитывать различные технологии, доступные на рынке. В этом разделе мы рассмотрим поворотный круг и сравним его с другими системами управления, такими как осевые системы и системы с независимой подвеской.
Поворотный круг представляет собой механизм, который позволяет прицепу поворачивать вокруг вертикальной оси, что значительно улучшает маневренность. Эта система особенно полезна в условиях ограниченного пространства, таких как городские улицы или узкие дороги. Поворотный круг обеспечивает более точное управление, позволяя водителю легче управлять прицепом при выполнении маневров, таких как разворот или парковка.
Сравним поворотный круг с осевыми системами. Осевые системы управления прицепами, как правило, используют одну или несколько осей для управления движением. Эти системы обеспечивают стабильность на прямых участках дороги, но могут быть менее эффективными при выполнении резких поворотов. В отличие от поворотного круга, осевые системы могут требовать большего пространства для маневров, что может быть проблемой в ограниченных условиях.
Еще одной альтернативой являются системы с независимой подвеской. Эти системы обеспечивают большую гибкость и адаптивность при движении по неровным поверхностям. Однако они могут быть более сложными в установке и обслуживании по сравнению с поворотным кругом. Кроме того, системы с независимой подвеской могут не обеспечивать такую же степень маневренности в ограниченных пространствах, как поворотный круг.
Важно также учитывать стоимость и обслуживание различных систем. Поворотный круг, как правило, проще в установке и обслуживании, что может снизить общие затраты на эксплуатацию прицепа. В то время как осевые системы и системы с независимой подвеской могут требовать более сложного обслуживания и, соответственно, больших затрат.
В заключение, выбор между поворотным кругом и другими системами управления прицепами зависит от конкретных потребностей пользователя. Если маневренность и простота в использовании являются приоритетами, поворотный круг может быть наилучшим выбором. В то время как для стабильности на длинных дистанциях и при движении по сложным маршрутам могут подойти осевые системы или системы с независимой подвеской.
