Установка жесткой сцепки на КАМАЗ — это важный этап, который обеспечивает надежное соединение тягача с прицепом, что критически важно для безопасной и эффективной эксплуатации транспортного средства. В данной статье представлено техническое руководство, включающее схемы, размеры, моменты затяжки и нюансы установки на раму, что поможет избежать распространенных ошибок и обеспечить долговечность конструкции. Это руководство будет полезно как профессиональным механикам, так и владельцам КАМАЗа, стремящимся самостоятельно выполнить монтаж жесткой сцепки.
Конструктивные особенности и требования к жесткой сцепке

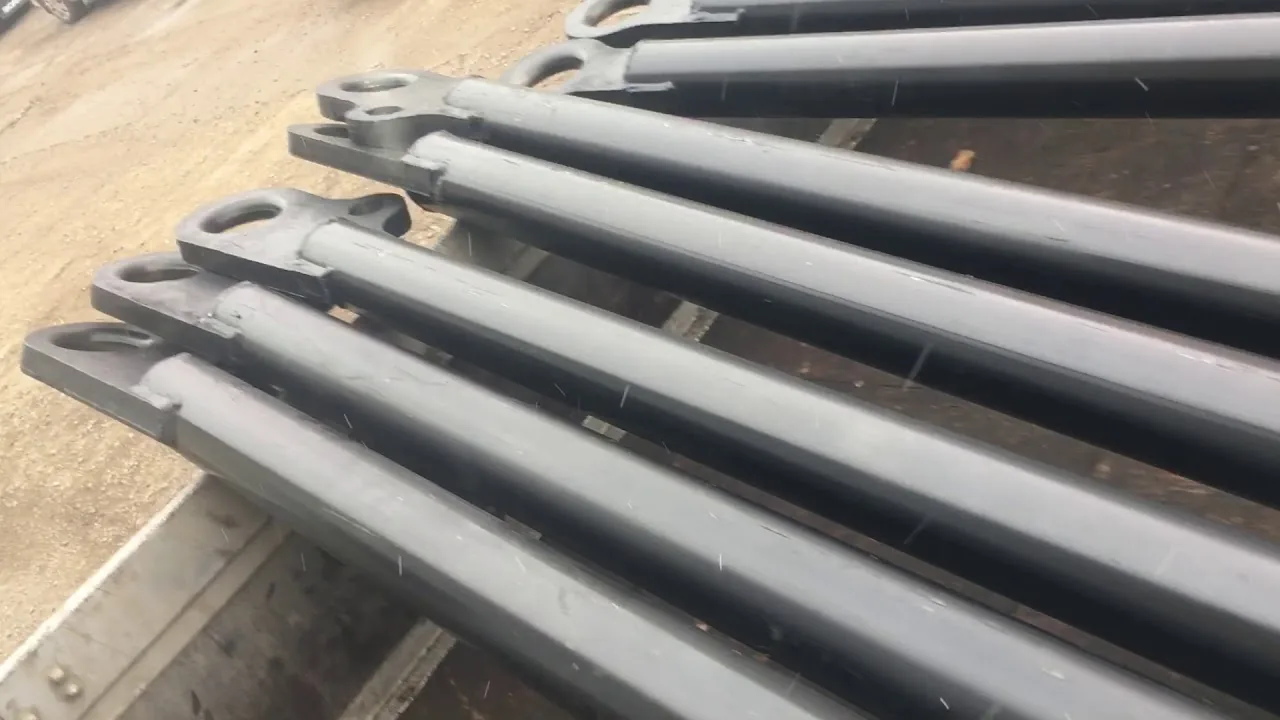

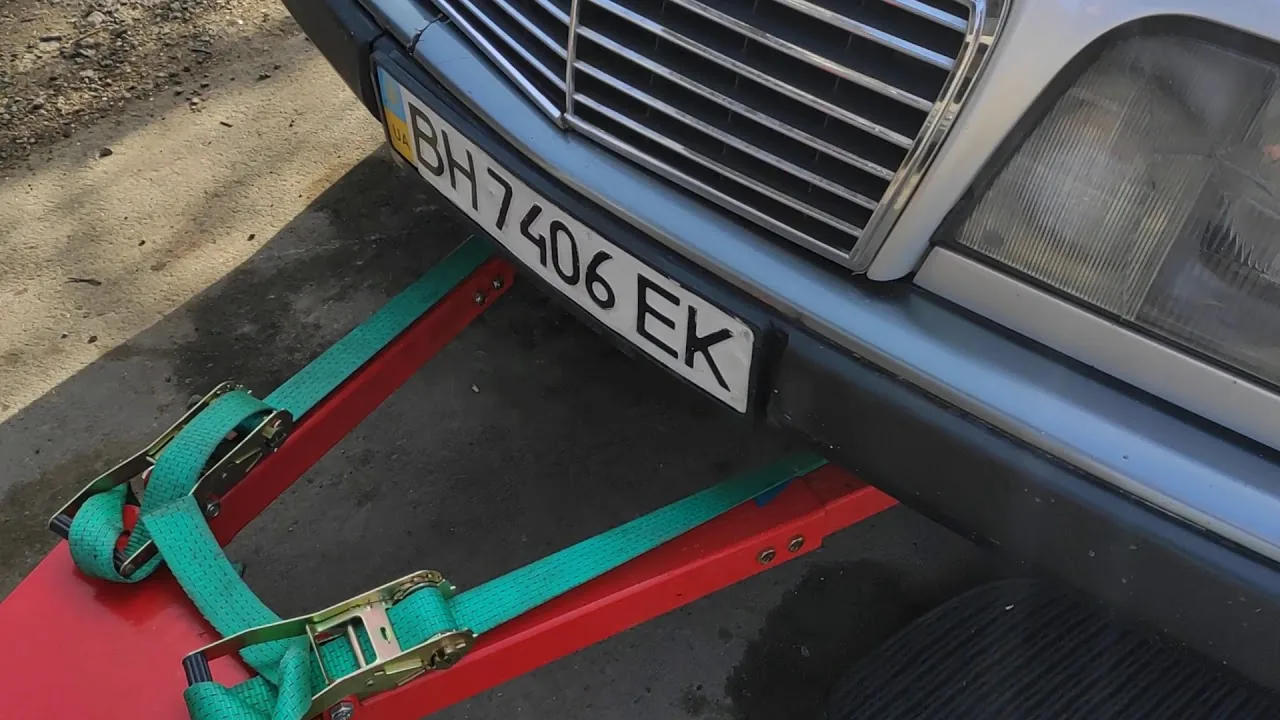

Жесткая сцепка — это металлическая штанга с проушинами или крюками на концах, предназначенная для соединения буксирных устройств двух автомобилей.
Для грузовых автомобилей марки КАМАЗ, таких как КАМАЗ-5320, КАМАЗ-5490 и КАМАЗ-65115, требования к прочности конструкции значительно выше, чем для легковых автомобилей.
Основным материалом для изготовления сцепки является высокопрочная сталь, часто в форме профильной трубы большого сечения или швеллера. Это позволяет конструкции выдерживать нагрузки на сжатие и растяжение без деформаций.
Ключевым параметром является длина сцепки: она должна превышать половину ширины буксируемого автомобиля, но не превышать ограничения, установленные Правилами дорожного движения для транспортных составов.
Оптимальная длина сцепки составляет от 4 до 6 метров, что обеспечивает хорошую устойчивость на прямых участках дороги и приемлемую маневренность при поворотах.
Типы креплений к раме и буксирным устройствам
Крепление жесткой сцепки к раме КАМАЗа можно выполнить разными способами, в зависимости от наличия стандартных буксирных устройств.
Стандартные буксирные крюки, установленные на переднем бампере или поперечине рамы, предназначены для определенных нагрузок и имеют ограниченный срок службы при циклическом нагружении.
Если на штатных элементах обнаружены признаки усталостного разрушения или деформации, можно использовать усиленные переходники, которые устанавливаются на лонжероны рамы.
Важно помнить, что геометрия рамы должна оставаться неизменной. Сверление дополнительных отверстий в несущих элементах без согласования с производителем строго запрещено.
Для временных работ часто применяются специальные хомуты, охватывающие лонжерон. Однако их надежность значительно ниже, чем у болтовых соединений, выполненных через стандартные отверстия.
| Тип крепления | Грузоподъемность | Сложность монтажа |
|---|---|---|
| Стандартный крюк | До 10 тонн | Низкая |
| Усиленная проушина | До 25 тонн | Средняя |
| Хомут на лонжерон | До 15 тонн | Высокая |
При выборе типа крепления важно учитывать полную массу буксируемого автомобиля, а не только его снаряженную массу.
| Этап установки | Описание действий | Необходимые инструменты и материалы |
|---|---|---|
| Подготовка автомобиля | Убедитесь, что автомобиль находится на ровной поверхности и выключен. | Гидравлический домкрат, подставки под автомобиль |
| Снятие старой сцепки | Удалите старую сцепку, открутив крепежные элементы. | Ключи, отвертки, возможно, баллонный ключ |
| Установка новой сцепки | Установите новую жесткую сцепку, закрепив ее на раме. | Крепежные элементы, ключи, динамометрический ключ |
| Проверка установки | Проверьте надежность крепления и отсутствие люфта. | Уровень, линейка, визуальный осмотр |
| Завершение работы | Уберите инструменты, проверьте работу сцепки на тестовом заезде. | Инструменты для тестирования, защитные очки |
Интересные факты
Вот несколько интересных фактов, связанных с установкой жесткой сцепки на КАМАЗ:
Увеличение грузоподъемности: Установка жесткой сцепки на КАМАЗ позволяет значительно увеличить грузоподъемность автомобиля. Это связано с тем, что жесткая сцепка обеспечивает более надежное соединение между тягачом и прицепом, что позволяет передавать большие нагрузки без риска повреждения.
Устойчивость на дороге: Жесткая сцепка улучшает устойчивость транспортного средства на дороге, особенно при движении по сложным маршрутам. Это достигается благодаря снижению колебаний и улучшению сцепления колес с дорогой, что особенно важно при перевозке тяжелых грузов.
Технические требования и безопасность: Установка жесткой сцепки требует соблюдения определенных технических требований и стандартов безопасности. Важно учитывать параметры сцепки, такие как максимальная нагрузка, размеры и материалы, чтобы обеспечить надежность и безопасность эксплуатации. Неправильная установка может привести к авариям и повреждениям как самого автомобиля, так и груза.
Подготовительные работы и выбор оборудования
Перед установкой жесткой сцепки тщательно осмотрите все компоненты конструкции на наличие трещин, коррозии и деформаций.
Особое внимание уделите сварным швам штанги и местам крепления проушин, так как именно в этих зонах возникают наибольшие напряжения.
Для работы потребуется стандартный набор инструментов: гаечные ключи нужного размера, вороток и, возможно, пневматический инструмент для ускорения откручивания гаек.
Если вы планируете изготовление самодельной сцепки, используйте трубы с толщиной стенки не менее 5-6 мм для обеспечения необходимого запаса прочности.
Расчет нагрузок и выбор материалов
Расчет нагрузок основывается на максимальной массе груза, который планируется перемещать с помощью данной сцепки.
Для тяжелых автомобилей, таких как КАМАЗ-6520 или самосвалы серии КАМАЗ-6540, запас прочности должен быть не менее двух раз выше номинальной нагрузки.
Это необходимо для учета динамических нагрузок, возникающих при старте, торможении и движении по неровным дорогам.
В качестве соединительных элементов (пальцев, шкворней) рекомендуется использовать сталь марки 40Х или ее аналоги, прошедшие термообработку.
Резьбовые соединения должны иметь класс прочности не ниже 8.8, а лучше 10.9, чтобы избежать проблем с срезанием резьбы или вытягиванием болтов.
Проверка комплектующих включает измерение диаметров посадочных мест и контроль за отсутствием износа в отверстиях проушин.
Если зазор между пальцем и стенкой отверстия превышает 1-2 мм, эксплуатация такого узла становится небезопасной из-за возможных ударных нагрузок.
Смазка трущихся поверхностей перед установкой обязательна для предотвращения заклинивания и упрощения монтажа в полевых условиях.
Технология монтажа жесткой сцепки на КАМАЗ
Установка жесткой сцепки требует слаженной работы двух специалистов: водителя тягача и механика, который выполняет соединение.
Автомобили располагаются в одной линии на расстоянии, чуть меньшем длины сцепки, при этом обязательно включается стояночный тормоз.

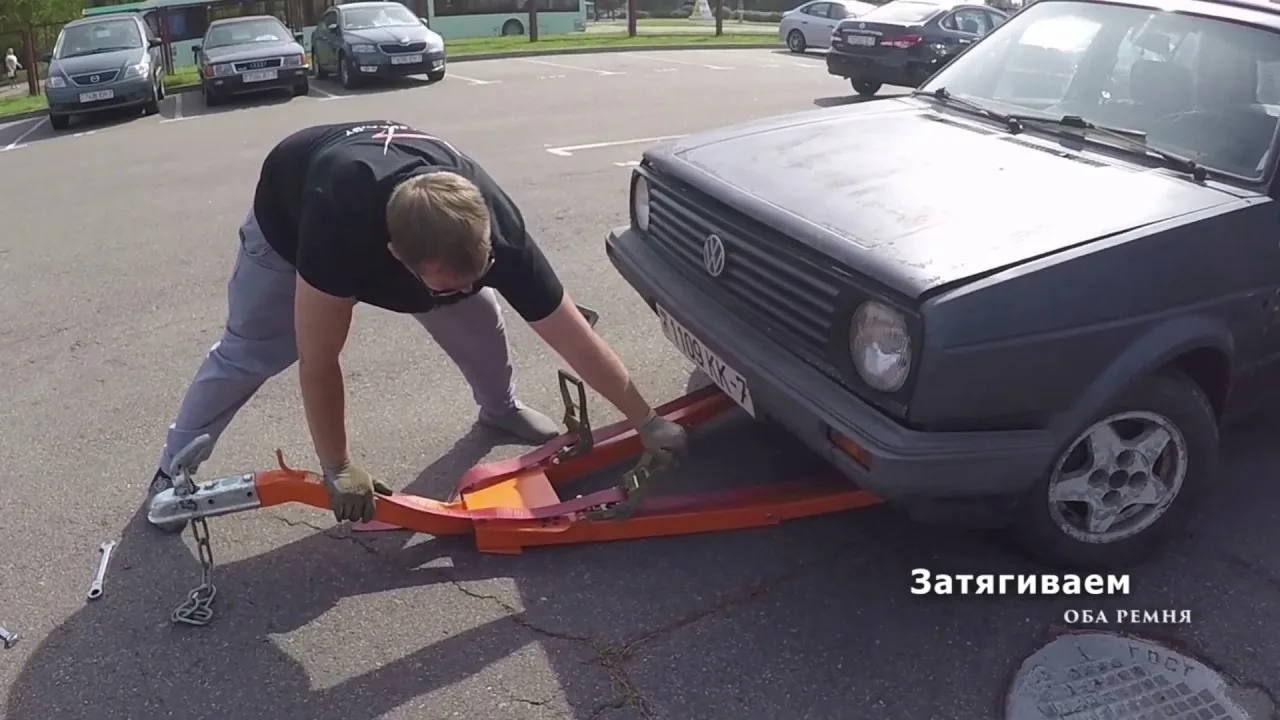

Первым шагом является крепление сцепки к буксируемому автомобилю, что обеспечивает стабильное положение относительно рамы.
После надежного закрепления сцепки на буксируемом транспортном средстве тягач медленно движется назад, пока свободный конец сцепки не окажется рядом с буксирным устройством тягача.
Закрепление второго конца выполняется тем же способом. После этого необходимо проверить надежность всех стопорных механизмов.
Нюансы установки на разные модели
Установка на традиционные модели КАМАЗ-5320 и КАМАЗ-5410 обычно проходит без проблем благодаря стандартному расположению буксировочных устройств.
Для современных автомобилей с аэродинамическими обвесами, таких как КАМАЗ-5490 Neo, может потребоваться снятие нижних защитных фартуков бампера.
В некоторых случаях форма бампера не позволяет установить прямую штангу. В этом случае необходимо использовать сцепное устройство с изгибом или дополнительные переходники.
При работе с самосвалами важно учитывать высоту сцепного устройства, чтобы штанга не касалась кузова или элементов подвески во время вертикальных колебаний.
Если штатные проушины расположены слишком высоко, можно использовать съемные удлинители, которые крепятся к раме.
Моменты затяжки крепежных болтов должны соответствовать техническим требованиям, установленным производителем автомобиля.
Для болтов диаметром М20 класса прочности 8.8 момент затяжки составляет примерно 300-350 Нм, а для М24 — до 500 Нм.
Контроль затяжки следует проводить с помощью динамометрического ключа, так как «на глаз» достичь необходимого усилия невозможно.
После первой затяжки рекомендуется проехать несколько метров и повторно проверить моменты, так как соединения могут усаживаться.
Эксплуатация и меры безопасности при буксировке
Эксплуатация жесткой сцепки на автомобилях КАМАЗ требует от водителя внимательного соблюдения скоростных ограничений и аккуратного управления.
Согласно правилам дорожного движения, максимальная разрешенная скорость для движения с жесткой сцепкой составляет 50 км/ч. Для тяжелых грузовиков рекомендуется не превышать 40 км/ч.
Торможение должно быть плавным и предсказуемым, чтобы избежать инерционного толчка буксируемого транспортного средства к тягачу.
Водитель буксируемого автомобиля обязан следить за натяжением сцепки и при необходимости слегка подтормаживать, чтобы штанга оставалась в натянутом состоянии.
Движение задним ходом с установленной жесткой сцепкой строго запрещено, так как это может привести к складыванию состава и повреждению рамы.
Действия в аварийных ситуациях
При поломке или обрыве сцепного устройства на дороге необходимо сразу активировать аварийную световую сигнализацию и установить знак аварийной остановки.
Ремонтные работы на проезжей части разрешены только при наличии обочины с достаточной шириной и хорошей видимостью.
Если произошел разрыв проушины на раме, дальнейшая буксировка становится невозможной. В этом случае нужно вызвать эвакуатор или воспользоваться частичной погрузкой.
При застревании автомобиля в грязи или снегу раскачивание строго запрещено, так как это может привести к разрушению металла из-за динамического удара.
| Ситуация | Действие водителя тягача | Действие водителя буксируемого |
|---|---|---|
| Торможение | Плавное нажатие на тормоза | Контроль за натяжением, подтормаживание |
| Поворот | Увеличение радиуса поворота, снижение скорости | Следование по колее тягача |
| Подъем в гору | Заранее выбранный разгон | Поддержание тяги (при исправности) |
Типичные ошибки при установке и эксплуатации
В процессе обслуживания грузовиков часто возникают типичные ошибки, которые снижают надежность соединений и угрожают безопасности.
Нередко игнорируют состояние резинок-демпферов в проушинах, что приводит к ударным нагрузкам на металлическую раму.
Использование болтов с недостаточной прочностью или неправильной длины может вызвать срезание резьбы при максимальном усилии.
Недостаток смазки в шарнирных соединениях приводит к заклиниванию, что затрудняет быстрое отсоединение сцепки в экстренной ситуации.
- Использование растянутых цепей или тросов вместо штанги — при жесткой сцепке расстояние должно оставаться неизменным. Эластичные элементы делают сцепку мягкой, что увеличивает риски.
- Крепление за элементы подвески — категорически запрещено прикреплять сцепку к рессорам, реактивным штангам или мостам, так как это может повредить ходовую часть.
- Отсутствие стопорных шплинтов — пальцы проушин без шплинтов могут случайно выйти из зацепления при вибрации, что приведет к отсоединению автомобиля во время движения.
- Нарушение соосности — если буксирные проушины находятся на разных уровнях, сцепка должна иметь соответствующий изгиб. Прямая штанга создаст опасный вертикальный вектор силы.
Соблюдение технологии установки и правил эксплуатации обеспечивает безопасное перемещение тяжелой техники в любых дорожных условиях.
Регулярный осмотр буксирных устройств и самой сцепки способствует продлению срока службы рамы автомобиля и предотвращает аварийные ситуации.
Правильный выбор длины и материала штанги является основой безопасной буксировки грузовиков марки КАМАЗ.
Регулярное техническое обслуживание жесткой сцепки
Регулярное техническое обслуживание жесткой сцепки на КАМАЗе является важным аспектом, который обеспечивает надежность и безопасность эксплуатации автомобиля. Жесткая сцепка, как элемент системы буксировки, требует внимательного подхода к обслуживанию, чтобы избежать поломок и обеспечить долгий срок службы.
Первым шагом в процессе обслуживания является визуальный осмотр сцепки. Необходимо проверять наличие трещин, деформаций и коррозии на всех элементах сцепки, включая крюки, балки и крепежные детали. Особое внимание следует уделить состоянию сварных швов, так как они могут быть подвержены усталостным повреждениям.
Следующий этап — проверка крепления сцепки к раме автомобиля. Все болты и гайки должны быть затянуты в соответствии с рекомендациями производителя. Рекомендуется периодически проверять момент затяжки, так как вибрации и нагрузки во время эксплуатации могут привести к ослаблению крепежа.
Также важно следить за состоянием подшипников и других подвижных частей сцепки. При наличии люфта или заедания необходимо произвести их замену или смазку. Для смазки рекомендуется использовать специальные смазочные материалы, которые обеспечивают защиту от коррозии и износа.
Не менее важным аспектом является проверка системы электрического подключения, если такая имеется. Необходимо убедиться в отсутствии повреждений проводов и надежности соединений. При необходимости следует очистить контакты и заменить поврежденные элементы.
Регулярное обслуживание жесткой сцепки также включает в себя проверку ее совместимости с прицепом. Необходимо удостовериться, что сцепка соответствует требованиям по грузоподъемности и типу прицепа, который будет использоваться. Это поможет избежать перегрузок и потенциальных аварийных ситуаций.
Рекомендуется проводить техническое обслуживание жесткой сцепки не реже одного раза в три месяца, а также после каждой длительной поездки или при эксплуатации в сложных условиях. Важно вести журнал обслуживания, где фиксируются все проведенные работы и выявленные недостатки. Это поможет в будущем более эффективно планировать техническое обслуживание и выявлять потенциальные проблемы на ранних стадиях.
В заключение, регулярное техническое обслуживание жесткой сцепки на КАМАЗе — это залог безопасности и надежности в эксплуатации. Следуя рекомендациям и проводя необходимые проверки, можно значительно продлить срок службы сцепки и избежать серьезных поломок в процессе эксплуатации.
Проверка и замена изношенных деталей
Перед установкой жесткой сцепки на КАМАЗ необходимо тщательно проверить состояние всех компонентов, чтобы обеспечить надежную и безопасную работу транспортного средства. Изношенные детали могут привести к серьезным поломкам и аварийным ситуациям, поэтому их замена является важным этапом подготовки.
Первым шагом в проверке является осмотр сцепного устройства. Внимательно осмотрите все видимые элементы на наличие трещин, коррозии и других повреждений. Обратите особое внимание на следующие детали:
- Сцепное устройство: Проверьте наличие износа на поверхности сцепления. Если поверхность имеет значительные повреждения или неровности, ее необходимо заменить.
- Шаровая опора: Убедитесь, что шаровая опора не имеет люфта и не изношена. При наличии люфта или повреждений, замените опору на новую.
- Крепежные элементы: Проверьте состояние болтов и гаек, которые крепят сцепное устройство. Если они имеют коррозию или повреждены, их следует заменить.
- Ремни и цепи: Если ваше сцепное устройство использует ремни или цепи, проверьте их на наличие износа и повреждений. Изношенные элементы могут привести к разрыву и потере сцепления.
После визуального осмотра рекомендуется провести функциональную проверку сцепного устройства. Для этого:
- Установите сцепное устройство на ровной поверхности.
- Проверьте, как оно фиксируется при соединении с прицепом. Убедитесь, что механизм работает плавно и без заеданий.
- Проведите тестовую поездку с прицепом, чтобы убедиться в надежности сцепления и отсутствии посторонних звуков.
Если в процессе проверки были выявлены изношенные или поврежденные детали, их необходимо заменить. Рекомендуется использовать оригинальные запчасти или качественные аналоги, чтобы гарантировать долговечность и безопасность эксплуатации.
После замены всех изношенных деталей обязательно проведите повторную проверку сцепного устройства, чтобы убедиться в его исправности и готовности к эксплуатации. Это поможет избежать неприятных ситуаций на дороге и продлит срок службы вашего КАМАЗа.
Советы по улучшению маневренности при буксировке
При буксировке тяжелых грузов на КАМАЗе маневренность играет ключевую роль, особенно в условиях ограниченного пространства или сложного рельефа. Вот несколько советов, которые помогут улучшить маневренность вашего автомобиля при использовании жесткой сцепки.
1. Правильная установка сцепки: Убедитесь, что жесткая сцепка установлена правильно и надежно. Неправильная установка может привести к ухудшению управляемости и увеличению радиуса поворота. Проверьте, чтобы сцепка была выровнена по оси автомобиля и не имела люфтов.
2. Регулировка давления в шинах: Оптимальное давление в шинах как буксируемого, так и буксирующего автомобиля существенно влияет на маневренность. Слишком низкое или высокое давление может привести к ухудшению сцепления с дорогой и увеличению тормозного пути. Рекомендуется следить за давлением в шинах и корректировать его в зависимости от нагрузки.
3. Учет веса буксируемого груза: При буксировке тяжелых грузов важно учитывать их вес и распределение. Неправильное распределение нагрузки может привести к потере контроля над автомобилем. Постарайтесь равномерно распределить вес по оси, чтобы избежать перегрузки одной из сторон.
4. Использование вспомогательных систем: Если ваш КАМАЗ оснащен системами помощи при вождении, такими как ABS или ESP, убедитесь, что они активированы. Эти системы могут значительно улучшить управляемость автомобиля при буксировке, особенно на скользких или неровных поверхностях.
5. Практика маневрирования: Перед началом буксировки рекомендуется провести несколько тренировочных маневров. Это поможет вам привыкнуть к изменению поведения автомобиля при буксировке и улучшить навыки управления. Попробуйте выполнить различные маневры, такие как повороты, развороты и остановки, чтобы оценить, как сцепка влияет на управляемость.
6. Учет дорожных условий: При буксировке всегда учитывайте состояние дороги. На неровных или скользких участках дороги маневренность может значительно ухудшиться. Будьте готовы к изменениям в управлении и адаптируйте свою скорость в зависимости от условий.
7. Поддержание технического состояния автомобиля: Регулярное техническое обслуживание вашего КАМАЗа также играет важную роль в маневренности. Убедитесь, что все системы автомобиля работают исправно, включая тормоза, рулевое управление и подвеску. Это поможет избежать неожиданных проблем во время буксировки.
Следуя этим рекомендациям, вы сможете значительно улучшить маневренность вашего КАМАЗа при буксировке, что обеспечит безопасность и эффективность выполнения задач.
Оптимизация распределения нагрузки
Оптимизация распределения нагрузки является ключевым аспектом при установке жесткой сцепки на КАМАЗ. Правильное распределение нагрузки не только увеличивает срок службы автомобиля, но и обеспечивает безопасность при эксплуатации. В этом разделе мы рассмотрим основные принципы и методы, которые помогут достичь оптимального распределения нагрузки.
Первым шагом в оптимизации распределения нагрузки является анализ технических характеристик автомобиля и сцепного устройства. Важно учитывать максимальную грузоподъемность КАМАЗа, а также параметры жесткой сцепки, такие как ее прочность и допустимые нагрузки. Для этого рекомендуется ознакомиться с документацией производителя и провести необходимые расчеты.
Следующий этап — это правильное размещение груза. При загрузке автомобиля необходимо равномерно распределить вес по всей длине платформы. Это поможет избежать перегрузки одной из осей, что может привести к преждевременному износу подвески и других компонентов. Рекомендуется размещать более тяжелые предметы ближе к центру автомобиля, а легкие — ближе к краям.
Также стоит обратить внимание на использование дополнительных устройств для фиксации груза. Специальные крепления и ремни помогут предотвратить смещение груза во время движения, что также способствует более равномерному распределению нагрузки. При этом важно следить за тем, чтобы крепления не повреждали поверхность кузова и не создавали дополнительных точек напряжения.
Не менее важным аспектом является проверка состояния колес и шин. Неправильное давление в шинах или износ колес может привести к неравномерному распределению нагрузки и ухудшению управляемости автомобиля. Регулярная проверка и обслуживание колес помогут избежать этих проблем и обеспечат более безопасную эксплуатацию.
Кроме того, стоит учитывать влияние дорожных условий на распределение нагрузки. При движении по неровным или сложным маршрутам, таких как грунтовые дороги или участки с резкими поворотами, нагрузка может перераспределяться. В таких случаях рекомендуется снижать скорость и быть особенно внимательным к состоянию автомобиля.
В заключение, оптимизация распределения нагрузки при установке жесткой сцепки на КАМАЗ требует комплексного подхода. Необходимо учитывать технические характеристики автомобиля, правильно размещать груз, использовать дополнительные крепления и регулярно проверять состояние колес. Следуя этим рекомендациям, можно значительно повысить безопасность и долговечность как автомобиля, так и сцепного устройства.
