В данной статье мы подробно рассмотрим привод датчика спидометра на автомобиле КАМАЗ 43118, его устройство и основные аспекты ремонта. Понимание конструкции привода, а также правильная замена и настройка этого элемента являются ключевыми для обеспечения точности измерения скорости и надежности работы всего транспортного средства. Мы предоставим техническую инструкцию, включая таблицу передаточных чисел и пошаговые рекомендации по устранению возможных ошибок, что поможет владельцам и механикам эффективно справляться с проблемами, связанными с работой спидометра.
Конструктивные особенности узла привода на КАМАЗ 43118
Устройство привода спидометра модели 43118 основано на механической передаче вращения от выходного вала раздаточной коробки. Конструкция включает составной корпус, внутри которого расположены ведущая и ведомая шестерни, обеспечивающие необходимый коэффициент передачи. Главная функция узла — преобразование угловой скорости вала в пропорциональное вращение троса или ротора электронного датчика.
В современных версиях чаще всего используется электронный датчик скорости, который устанавливается прямо в корпус привода. Механическая часть включает вал с шестерней, зацепляющейся с шестерней на промежуточном валу раздаточной коробки. Корпус привода фиксируется к картеру раздаточной коробки с помощью фланцевого соединения или резьбовой втулки, в зависимости от года выпуска автомобиля.
Типы применяемых механизмов
На протяжении всего жизненного цикла модели 43118 использовались различные конфигурации привода, что связано с изменениями в поставках комплектующих и переходом на электронные системы управления. В ранних версиях применялся механический привод с гибким валом (тросом), который передавал вращение непосредственно на спидометр в приборной панели. Позже конструкция была усовершенствована за счет установки электрического датчика импульсов.
Электронные версии датчиков могут различаться по типу разъема и форме фланца крепления. Важно помнить, что даже при внешнем сходстве корпуса внутреннее передаточное число шестерен может варьироваться. Это зависит от установленного редуктора и размера шин. Использование нестандартных компонентов без пересчета передаточного числа может привести к неправильной работе бортового компьютера.
⚠️ Внимание: При замене корпуса привода в сборе обязательно проверяйте маркировку на шестернях. Установка привода с неправильным передаточным числом может исказить показания спидометра и тахографа, что приведет к штрафам и ошибкам в учете режимов труда.
Герметизация узла осуществляется с помощью сальника, расположенного в нижней части корпуса, а также уплотнительных колец на стыке с картером раздаточной коробки. Качество уплотнений имеет критическое значение, так как привод находится в зоне разбрызгивания масла, и его негерметичность часто становится причиной утечек трансмиссионного масла.
| Параметр | Механический привод | Электронный привод |
|---|---|---|
| Тип передачи сигнала | Гибкий вал (трос) | Импульсный сигнал (Hall) |
| Ресурс сальника | Низкий (частые замены) | Высокий (интегрирован) |
| Влияние на ЭБУ | Отсутствует | Прямое (расход, тахограф) |
Интересные факты
Вот несколько интересных фактов о приводе датчика спидометра на КАМАЗ 43118:
Механический привод: На КАМАЗ 43118 используется механический привод датчика спидометра, который работает на основе вращения колеса. Это означает, что скорость автомобиля определяется не электронными системами, а непосредственно через механические компоненты, что делает систему более надежной в условиях эксплуатации.
Устойчивость к нагрузкам: Привод датчика спидометра на КАМАЗ 43118 спроектирован с учетом высоких нагрузок, которые возникают при работе грузовиков. Это позволяет ему сохранять точность измерений даже при движении по сложным маршрутам и в условиях плохих дорог.
Ремонт и обслуживание: Ремонт привода датчика спидометра достаточно прост и может быть выполнен в условиях гаража. Основные проблемы, с которыми сталкиваются водители, связаны с износом зубчатых колес и подшипников. Регулярная проверка и смазка этих компонентов могут значительно продлить срок службы привода.
Диагностика неисправностей и симптомы износа
Определение причины неисправности спидометра требует тщательной проверки всех компонентов системы передачи сигнала. Первоначальная диагностика проводится визуально и на слух, что помогает выявить явные механические повреждения или утечки технических жидкостей. Чаще всего водители замечают проблему по колеблющейся стрелке спидометра или полной остановке указателя скорости.
Если на приборной панели загорается индикатор неисправности или тахограф фиксирует отсутствие скорости во время движения, необходимо проверить целостность электрической цепи. Обрыв провода или окисление контактов в разъеме датчика — распространенные проблемы, возникающие из-за вибраций и попадания влаги. Проверка сопротивления и наличие питающего напряжения позволяют исключить электрические неисправности до начала механического вмешательства.
Механические повреждения шестерен
Износ зубьев шестерен привода или промежуточного вала проявляется в виде характерного гудения, которое становится заметнее при увеличении скорости автомобиля. В запущенных случаях может произойти заклинивание привода, что приведет к слизыванию зубьев шестерни на промежуточном валу раздаточной коробки. Это серьезная проблема, требующая снятия и проверки раздаточной коробки.
Для диагностики механической части необходимо снять привод и осмотреть торцевую часть ведомой шестерни. Если обнаружены сколы, износ или отсутствующие зубья, узел требует немедленной замены. Также важно проверить состояние приводного вала (хвостовика) датчика — он не должен иметь люфтов или биений.
Часто причиной поломки становится разрушение пластиковой втулки внутри корпуса привода, которая служит опорой для вала датчика. При ее разрушении вал может перекоситься, что приводит к неравномерному износу сальника и быстрому выходу датчика из строя. В таких случаях замена только датчика не обеспечит долговременного результата; потребуется полная замена корпуса привода.
Технология замены привода датчика скорости
Замена привода спидометра на КАМАЗ 43118 требует доступа к верхней части раздаточной коробки. Это может быть затруднительно в некоторых комплектациях из-за обшивки или дополнительного оборудования. Перед началом работы зафиксируйте автомобиль стояночным тормозом и установите упоры под колеса для безопасности. Слив масла из раздаточной коробки не всегда обязателен, если уровень масла ниже места установки привода. Однако рекомендуется подготовить контейнер на случай, если масло начнет вытекать.
На первом этапе необходимо снять старый узел. Для этого отключите электрический разъем, а затем открутите крепежную гайку или болты фланца. При откручивании может произойти небольшое вытекание трансмиссионного масла, поэтому используйте перчатки и имейте под рукой ветошь. Если привод застрял, аккуратно постучите по корпусу, избегая ударов по пластиковым частям датчика.
Установка нового компонента
Перед установкой нового привода важно тщательно очистить посадочное место в картере раздаточной коробки от загрязнений и остатков старой герметизирующей смазки. На уплотнительное кольцо нового привода рекомендуется нанести тонкий слой трансмиссионного масла или литиевой смазки. Это упростит монтаж и защитит манжету от повреждений при первом запуске. Установка должна проводиться осторожно, без перекосов, с последующей затяжкой крепежных элементов с моментом, указанным в инструкции по эксплуатации.
После завершения монтажа необходимо подключить электрический разъем. Важно убедиться, что фиксатор щелкнул, и соединение надежно. Если привод устанавливается вместе с новым датчиком, рекомендуется сразу проверить его работоспособность, подняв ведущий мост и прокрутив колесо, следя за показаниями на приборной панели или диагностическом сканере.
- Очистите область вокруг привода от грязи и масла с помощью очистителя тормозов или дизельного топлива.
- Отсоедините электрический разъем датчика скорости, отжав фиксатор.
- Используя ключ соответствующего размера (обычно 22 мм или головка на 13/17), открутите крепежный болт или гайку прижимной пластины.
- Извлеките привод из картера раздаточной коробки, слегка покачивая его из стороны в сторону.
- Сравните новый привод со старым по количеству зубьев и длине вала.
- Смажьте уплотнительное кольцо и установите новый привод до упора.
- Закрепите узел крепежным элементом и подключите разъем.
Завершающим этапом является проверка уровня масла в раздаточной коробке. Если во время замены уровень масла значительно снизился, необходимо долить его до нормы. Также стоит убедиться в отсутствии утечек после короткого пробного заезда.
| Инструмент | Назначение | Примечание |
|---|---|---|
| Ключ 22 мм | Откручивание гайки крепления | Основной инструмент для монтажа |
| Ветошь | Удаление масла | Для обеспечения чистоты соединения |
| Сканер | Проверка сигнала | Диагностика электроники |
Регулировка и калибровка показаний
Эффективность спидометра зависит от соответствия передаточного числа привода и реального размера колес. На модели КАМАЗ 43118, часто используемой с колесами различного профиля (например, переход с 425/85 R21 на более широкие или наоборот), показания могут значительно отличаться от фактической скорости. Калибровка — необходимая процедура для соблюдения законодательных требований и точного учета расхода топлива.
В системах с электронным спидометром и бортовым компьютером корректировка может выполняться программно через меню настроек на приборной панели или с помощью специализированного диагностического оборудования. Однако, если разница значительная, может потребоваться физическая замена шестерен внутри корпуса привода. Ведомая шестерня имеет цветовую маркировку, соответствующую количеству зубьев.
Расчет необходимого передаточного числа
Для правильного выбора шестерен необходимо знать количество зубьев на шестерне промежуточного вала (ведущей) и нужное количество зубьев на ведомой шестерне привода. Формула для расчета учитывает передаточное число заднего моста и длину окружности колеса. Даже небольшая ошибка в расчетах, всего в один зуб, может привести к значительным отклонениям в скорости, достигающим нескольких километров в час на крейсерской скорости.
На практике подбор шестерен часто осуществляется путем сравнения с эталонным GPS-трекером. Автомобиль разгоняется до стабильной скорости (например, 60 км/ч по спидометру), и фактическая скорость фиксируется с помощью навигатора. Если разница превышает допустимые 5-7%, необходимо заменить шестерню привода на аналог с большим или меньшим количеством зубьев.
⚠️ Важно: Замена шестерен внутри корпуса привода требует высокой точности при сборке. Нарушение герметичности корпуса после вскрытия может привести к быстрому выходу узла из строя. Рекомендуется производить замену привода в сборе.
В некоторых ситуациях, когда физическая замена шестерен...
Обслуживание и профилактика привода спидометра
Обслуживание и профилактика привода спидометра являются важными аспектами, которые способствуют надежной работе системы измерения скорости на автомобилях КАМАЗ 43118. Правильное обслуживание позволяет избежать поломок и продлить срок службы устройства.
Первым шагом в профилактике является регулярная проверка состояния привода спидометра. Это включает в себя визуальный осмотр на наличие механических повреждений, коррозии или загрязнений. Особое внимание следует уделить соединениям и креплениям, так как они могут ослабевать со временем и приводить к неправильной работе устройства.
Также рекомендуется периодически смазывать механические части привода. Для этого следует использовать специальные смазочные материалы, которые подходят для работы в условиях повышенных нагрузок и температур. Неправильный выбор смазки может привести к быстрому износу деталей и снижению точности измерений.
Не менее важным аспектом является проверка электрических соединений, если привод спидометра имеет электронные компоненты. Необходимо убедиться, что все контакты чистые и надежно закреплены. Плохие соединения могут вызывать сбои в работе системы и приводить к неправильным показаниям спидометра.
Кроме того, стоит обратить внимание на состояние кабелей и проводов, которые соединяют привод спидометра с приборной панелью. Изоляция проводов не должна иметь повреждений, так как это может привести к короткому замыканию и выходу из строя как привода, так и других электрических систем автомобиля.
Рекомендуется также проводить диагностику системы спидометра с использованием специализированного оборудования. Это позволит выявить возможные неисправности на ранних стадиях и предотвратить серьезные поломки. В случае обнаружения проблем, необходимо своевременно проводить ремонтные работы, заменяя изношенные или поврежденные детали.
Наконец, стоит помнить о том, что регулярное обслуживание привода спидометра не только повышает его надежность, но и способствует безопасности на дороге. Точный спидометр позволяет водителю контролировать скорость автомобиля, что особенно важно в условиях интенсивного движения и на сложных участках дороги.
Частота и методы проверки состояния узла
Для обеспечения корректной работы спидометра и других систем, зависящих от скорости движения, необходимо регулярно проверять состояние привода датчика спидометра на КАМАЗ 43118. Частота проверки этого узла зависит от условий эксплуатации автомобиля, однако рекомендуется проводить осмотр не реже одного раза в 10 000 километров пробега или при возникновении подозрений на неисправность.
Существует несколько методов проверки состояния привода датчика спидометра. Один из самых простых и доступных способов — визуальный осмотр. При этом необходимо обратить внимание на наличие механических повреждений, коррозии, а также на состояние соединительных элементов. Если привод имеет трещины или другие повреждения, его следует заменить.
Для более детальной диагностики можно использовать мультиметр. С его помощью проверяется сопротивление обмоток привода. Нормальное значение сопротивления должно находиться в пределах 100-200 Ом. Если значение выходит за эти пределы, это может свидетельствовать о неисправности узла.

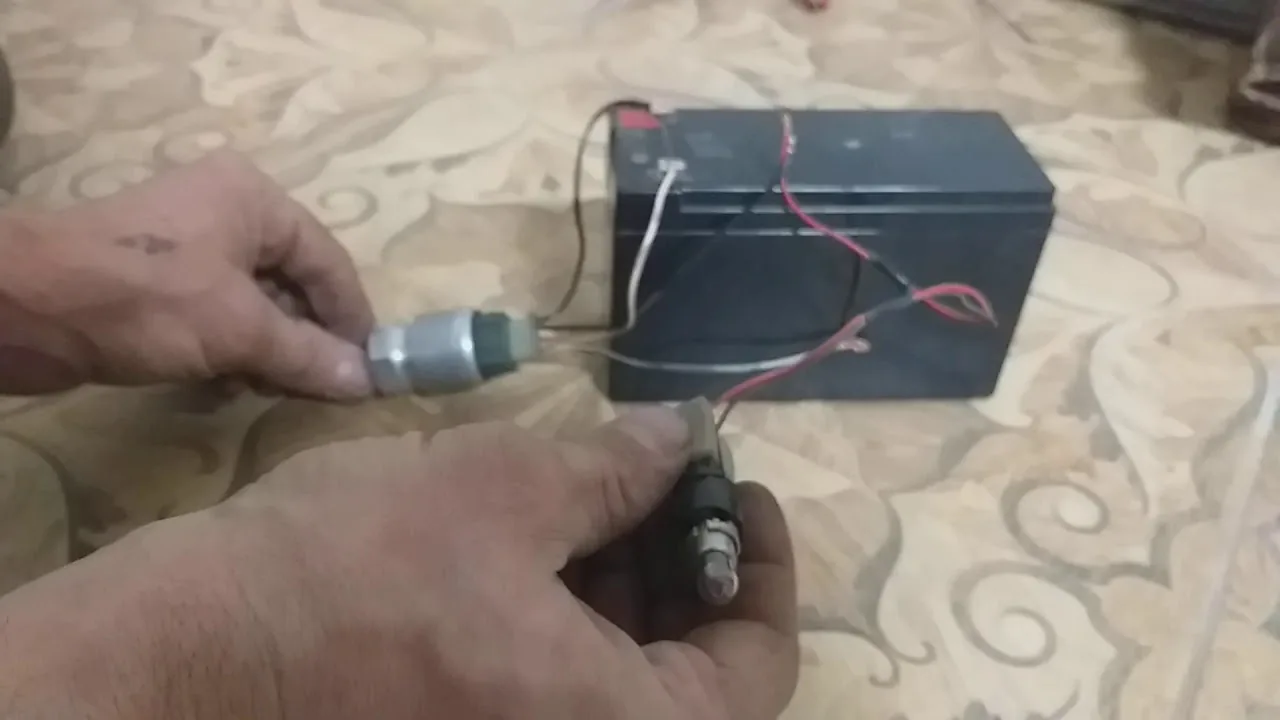

Также важно проверить работоспособность самого датчика. Для этого можно использовать специальный стенд или имитатор сигнала. Подключив датчик к стенду, можно проверить его реакцию на изменение скорости вращения. Если при изменении скорости не происходит изменения выходного сигнала, это указывает на неисправность датчика.
Кроме того, стоит обратить внимание на состояние кабелей и разъемов, соединяющих привод с электронным блоком управления. Поврежденные или окисленные контакты могут привести к неправильной работе спидометра и других систем, зависящих от данных о скорости.
Если в процессе проверки были выявлены неисправности, необходимо провести ремонт или замену поврежденных элементов. Важно помнить, что своевременная диагностика и устранение проблем с приводом датчика спидометра помогут избежать более серьезных поломок и обеспечат надежную работу автомобиля в целом.
Совместимость с другими моделями КАМАЗа
Привод датчика спидометра на КАМАЗ 43118 имеет свою специфику и особенности, которые необходимо учитывать при ремонте и замене. Однако, важно отметить, что многие компоненты и узлы этого привода могут быть совместимы с другими моделями КАМАЗа, что значительно упрощает процесс поиска запчастей и ремонта.
Прежде всего, стоит упомянуть, что КАМАЗ 43118 является частью семейства грузовых автомобилей, и многие из его узлов и агрегатов были использованы в других моделях, таких как КАМАЗ 5320, КАМАЗ 65115 и КАМАЗ 6520. Это означает, что привод датчика спидометра, а также его крепления и соединения могут быть идентичны или схожи с аналогичными компонентами в этих моделях.
Совместимость может варьироваться в зависимости от года выпуска и модификации автомобиля. Например, более новые модели могут иметь усовершенствованные механизмы, которые обеспечивают более точные показания скорости и более надежную работу. Тем не менее, в большинстве случаев, детали, такие как редукторы и крепежные элементы, могут быть взаимозаменяемыми.
При ремонте или замене привода датчика спидометра важно учитывать не только совместимость деталей, но и их технические характеристики. Например, перед установкой запчастей от других моделей, необходимо убедиться, что они соответствуют требованиям по нагрузке и скорости вращения. Неправильный выбор может привести к некорректной работе спидометра и, как следствие, к проблемам с управлением автомобилем.
Также стоит отметить, что на рынке запчастей можно найти множество аналогов и универсальных комплектующих, которые могут подойти для различных моделей КАМАЗа. Это может быть особенно полезно в условиях ограниченного доступа к оригинальным запчастям. Однако, при выборе таких деталей, важно обращать внимание на качество и репутацию производителя, чтобы избежать проблем в будущем.
В заключение, совместимость привода датчика спидометра КАМАЗ 43118 с другими моделями КАМАЗа предоставляет владельцам автомобилей гибкость в выборе запчастей и упрощает процесс ремонта. Однако, для достижения наилучших результатов, всегда следует учитывать технические характеристики и рекомендации производителя.
Анализ различий в приводах спидометра
Приводы спидометра на автомобилях КАМАЗ, в частности модели 43118, могут значительно различаться в зависимости от конструкции и типа используемого датчика. Основные различия заключаются в механических и электронных системах, а также в способах передачи информации о скорости.
Механические приводы спидометра, как правило, основаны на принципе работы с зубчатой передачей, которая соединяет трансмиссию автомобиля с датчиком спидометра. В таких системах вращение колеса передается через редуктор на спидометр, что позволяет точно измерять скорость автомобиля. Эти приводы имеют простую конструкцию и, как правило, менее подвержены поломкам, однако требуют регулярного обслуживания и смазки для предотвращения износа.
С другой стороны, электронные приводы спидометра используют датчики, которые фиксируют вращение колес и преобразуют его в электрический сигнал. Эти системы более современны и обеспечивают большую точность измерений. В электронных системах часто используются магнитные или оптические датчики, которые могут быть более чувствительными к внешним воздействиям, таким как грязь или влага. Это делает их более уязвимыми к поломкам, однако они обеспечивают более широкий диапазон измерений и могут интегрироваться с другими электронными системами автомобиля.
Также стоит отметить, что в зависимости от года выпуска и модификации КАМАЗа 43118 могут использоваться различные типы приводов. Например, более ранние модели часто оснащались механическими приводами, в то время как современные версии могут иметь только электронные. Это различие может повлиять на выбор запчастей при ремонте или замене датчика спидометра.
Важным аспектом является также совместимость приводов с другими системами автомобиля. Например, некоторые электронные датчики могут требовать специального программного обеспечения для корректной работы, в то время как механические системы могут быть более универсальными. При выборе привода спидометра необходимо учитывать не только его тип, но и совместимость с существующими системами автомобиля, чтобы избежать проблем с установкой и функционированием.
Таким образом, анализ различий в приводах спидометра КАМАЗ 43118 показывает, что выбор между механическим и электронным приводом зависит от множества факторов, включая возраст автомобиля, условия эксплуатации и требования к точности измерений. Понимание этих различий поможет владельцам автомобилей принимать более обоснованные решения при ремонте и обслуживании своих транспортных средств.
Рекомендации по выбору запчастей
При выборе запчастей для привода датчика спидометра КАМАЗ 43118 важно учитывать несколько ключевых факторов, чтобы обеспечить надежную и долговечную работу автомобиля. Правильный выбор запчастей не только влияет на точность показаний спидометра, но и на общую безопасность и эффективность эксплуатации транспортного средства.
Первым шагом в процессе выбора запчастей является определение типа и модели привода, установленного на вашем автомобиле. На рынке существует множество аналогов, и важно убедиться, что выбранная деталь соответствует оригинальным спецификациям. Для этого рекомендуется обращаться к технической документации автомобиля или консультироваться с профессионалами.
Следующий аспект — это качество запчастей. Рекомендуется выбирать детали от проверенных производителей, которые зарекомендовали себя на рынке. Оригинальные запчасти, как правило, имеют более высокую стоимость, но они обеспечивают лучшую совместимость и надежность. Альтернативные запчасти могут быть более доступными, но важно тщательно проверять их качество и отзывы пользователей.
Также стоит обратить внимание на гарантию, предоставляемую производителем запчастей. Наличие гарантии свидетельствует о высоком качестве продукции и готовности производителя отвечать за свои товары. Это может быть особенно важно в случае, если запчасть окажется дефектной или не будет соответствовать заявленным характеристикам.
Не менее важным является выбор места покупки запчастей. Рекомендуется приобретать детали у авторизованных дилеров или специализированных магазинов, которые могут предоставить необходимую документацию и гарантии. Интернет-магазины также могут быть удобным вариантом, но в этом случае следует обращать внимание на репутацию продавца и условия возврата товара.
Наконец, перед установкой новой запчасти стоит провести диагностику существующего привода датчика спидометра. Это поможет выявить возможные скрытые проблемы и предотвратить повторные поломки в будущем. Убедитесь, что все соединения и крепления находятся в исправном состоянии, а также проверьте состояние проводки и других компонентов системы.
Следуя этим рекомендациям, вы сможете выбрать качественные и надежные запчасти для привода датчика спидометра КАМАЗ 43118, что обеспечит долгую и бесперебойную работу вашего автомобиля.
Критерии качества и надежности компонентов
При выборе и оценке компонентов привода датчика спидометра для КАМАЗ 43118 необходимо учитывать несколько ключевых критериев, которые напрямую влияют на качество и надежность работы системы. Эти критерии помогут не только в процессе выбора новых запчастей, но и в оценке состояния уже установленных компонентов.
1. Материалы изготовления
Качество материалов, из которых изготовлены компоненты привода, играет важную роль в их долговечности и устойчивости к внешним воздействиям. Для деталей, подверженных механическим нагрузкам и вибрациям, предпочтительно использовать высокопрочные сплавы и полимеры, которые обладают хорошими эксплуатационными характеристиками. Коррозионная стойкость также является важным фактором, особенно для элементов, которые могут подвергаться воздействию влаги и химических реагентов.
2. Точность изготовления
Точные размеры и форма компонентов обеспечивают правильную установку и функционирование привода датчика спидометра. Неправильные размеры могут привести к заеданию, износу или поломке деталей. Поэтому важно выбирать запчасти, которые прошли строгий контроль качества на этапе производства.
3. Совместимость с другими системами
Компоненты привода должны быть совместимы с другими частями автомобиля, включая трансмиссию и электронику. Неправильная совместимость может привести к сбоям в работе системы спидометра и другим неисправностям. Рекомендуется использовать оригинальные запчасти или сертифицированные аналоги, которые гарантируют совместимость.
4. Устойчивость к температурным колебаниям
Работа автомобиля в различных климатических условиях требует от компонентов привода способности сохранять свои свойства при высоких и низких температурах. Это особенно важно для резинотехнических изделий и пластиковых деталей, которые могут терять эластичность или деформироваться при экстремальных температурах.
5. Простота установки и обслуживания
Качество компонентов также определяется их удобством в установке и обслуживании. Запчасти, которые легко монтируются и демонтируются, значительно упрощают процесс ремонта и замены, что особенно важно для автосервисов и владельцев автомобилей, стремящихся минимизировать время простоя.
6. Наличие гарантии и сертификатов
При покупке компонентов привода датчика спидометра стоит обращать внимание на наличие гарантии от производителя и сертификатов качества. Это свидетельствует о том, что продукция прошла необходимые испытания и соответствует установленным стандартам.
Соблюдение этих критериев при выборе компонентов привода датчика спидометра КАМАЗ 43118 позволит обеспечить надежную и долговечную работу системы, минимизируя риск поломок и затрат на ремонт.
