Спидометр является одним из ключевых элементов приборной панели автомобиля КАМАЗ 5320, обеспечивая водителя необходимой информацией о скорости движения и пробеге. Однако, как и любое другое устройство, спидометр может выходить из строя или требовать регулировки, что может привести к неправильным показаниям и, как следствие, к потенциальным проблемам на дороге. В данной статье мы подробно рассмотрим устройство спидометра КАМАЗ 5320, а также предоставим полную инструкцию по его ремонту, замене датчика скорости и устранению распространенных неисправностей. Эта информация будет полезна как опытным механикам, так и владельцам автомобилей, стремящимся самостоятельно поддерживать исправность своего транспортного средства.
Конструктивные особенности системы измерения скорости
Система контроля скорости на грузовиках КАМАЗ 5320 представляет собой механизм, который преобразует механическую энергию вращения выходного вала коробки передач в электрический сигнал или передает её механически на прибор. В традиционных версиях использовался гибкий вал (трос), который вращал магнитный экран внутри спидометра, создавая вихревые токи и перемещая стрелку. В современных моделях применяются электрические датчики скорости, отправляющие импульсы на электронную панель приборов.
Ключевым компонентом, воспринимающим вращение, является привод спидометра, расположенный на боковой крышке раздаточной коробки или на выходном валу КПП. Внутри этого узла находится ведомая шестерня, зацепляющаяся с валом коробки, и хвостовик, в который устанавливается трос или датчик. Герметичность узла обеспечивается сальником, состояние которого напрямую влияет на срок службы всего механизма.
Прибор на панели, часто обозначаемый как СП 113 или аналогичные модели, калибруется под конкретное передаточное число редукторов и размеры шин. Любые изменения в трансмиссии требуют перенастройки или замены калибровочной шайбы внутри привода, иначе показания будут значительно отличаться от фактической скорости движения автомобиля.
Механический привод и тросовая передача
В механической конструкции крутящий момент передается через гибкий вал в металлической оболочке. Трос спидометра модели КАМАЗ 5320 имеет квадратное или шлицевое сечение на концах, что обеспечивает передачу вращения без проскальзывания. При длительной эксплуатации оболочка троса может деформироваться, а внутренняя жила — изнашиваться, что приводит к люфтам и вибрациям стрелки.
Соединение троса с приводом и прибором осуществляется с помощью накидных гаек с внутренним шестигранником или резьбовых соединений. Важно, чтобы при установке трос не имел резких изгибов с радиусом, меньшим допустимого, так как это может ускорить износ внутренних волокон и привести к заклиниванию.
Для защиты от влаги и загрязнений места соединения троса с приводом часто оборудуются резиновыми пыльниками. Если эти элементы повреждены, внутрь механизма может попасть абразивная пыль, смешанная с маслом, что приведет к заклиниванию вала привода и обрыву троса.
| Этап ремонта/регулировки | Описание действий | Необходимые инструменты |
|---|---|---|
| Проверка спидометра | Осмотр на наличие повреждений и загрязнений | Визуальный осмотр, тряпка |
| Снятие спидометра | Отключение проводов и креплений | Отвертка, ключи |
| Регулировка показаний | Настройка механизма для точности показаний | Регулировочный ключ, тестер |
| Установка спидометра | Закрепление и подключение проводов | Отвертка, ключи |
| Тестирование | Проверка работы спидометра на ходу | Дорожный тест, тахометр |
Интересные факты
Вот несколько интересных фактов о ремонте и регулировке спидометра на КАМАЗ 5320:
Механизм работы: Спидометр на КАМАЗ 5320 работает на основе механического принципа, где скорость автомобиля определяется с помощью тросика, соединенного с трансмиссией. Этот тросик вращается, передавая информацию на спидометр, что делает его достаточно надежным, но также подверженным износу и повреждениям.
Калибровка спидометра: Для точной работы спидометра необходимо его калибровать в зависимости от размера шин. Если шины заменяются на другие, отличающиеся по диаметру, это может привести к ошибкам в показаниях. Регулировка может потребовать использования специального оборудования или даже простых расчетов, чтобы обеспечить точность измерений.
Частые неисправности: Одной из распространенных проблем спидометра на КАМАЗ 5320 является износ тросика или его повреждение. Также могут возникать проблемы с самим спидометром, например, заедание стрелки или неправильные показания. Регулярная проверка и обслуживание этих компонентов могут значительно продлить срок службы спидометра и обеспечить его точность.
Электрические датчики и электронные панели
На современных автомобилях или моделях, прошедших модернизацию, используются индуктивные датчики скорости. Их работа основана на изменении магнитного поля, когда зубья шестерни привода проходят мимо чувствительного элемента датчика. Сигнал, который они генерируют, имеет форму синусоиды или меандра и передается на контроллер или непосредственно на панель приборов.
Электрическая схема подключения требует качественного заземления и стабильного напряжения в бортовой сети. Перепады напряжения, возникающие из-за неисправных генераторов КАМАЗ, могут повредить чувствительную электронику датчика, что приведет к необходимости его полной замены, так как такие элементы обычно не подлежат ремонту.
Для проверки электрического датчика используется мультиметр в режиме измерения переменного напряжения или частоты. При ручном вращении вала привода на выходе исправного датчика должно наблюдаться изменение потенциала. Если сигнал отсутствует при исправной проводке, это может указывать на внутренний обрыв катушки или повреждение магнита.
⚠️ Важно: При работе с электрооборудованием обязательно отключайте массу автомобиля, чтобы избежать короткого замыкания. Неправильное подключение щупов мультиметра может привести к сгоранию предохранителей на приборной панели.
Диагностика неисправностей и поиск причин
Первым этапом выявления неисправности является визуальный осмотр и проверка состояния соединений. Если стрелка спидометра не реагирует, вероятнее всего, причина в разрыве связи между приводом и прибором. В случае механического троса это может быть его физический разрыв или проворачивание квадратного конца в месте установки.
Если стрелка колеблется или показывает заниженные значения, обратите внимание на смазку в приводе и состояние троса. Высохшая смазка или попадание воды, которая зимой замерзает, создают дополнительное сопротивление, мешая тросу вращаться с нужной скоростью. В электрических системах такие проявления могут указывать на коррозию контактов в разъеме датчика.
Для точной диагностики отсоедините трос или датчик от привода на раздаточной коробке. Попросите помощника включить передачу и аккуратно тронуться. Если вал привода вращается, проблема находится выше по цепочке — в тросе или самом спидометре. Если вал остается неподвижным, неисправен сам привод или шестерни внутри коробки передач.
Проверка механической части привода
Диагностика механического привода начинается с удаления троса. После его отсоединения внимательно осмотрите хвостовик. Если грани изношены или квадратная форма стала круглой, это приведет к проворачиванию троса внутри втулки и нарушит передачу скорости. Также важно проверить, как свободно вращается внутренний вал. Он должен вращаться без усилий, заеданий и посторонних шумов.
Одной из распространенных причин неисправностей является разрушение пластиковой шестерни, расположенной внутри привода спидометра. Для проверки необходимо извлечь привод из корпуса коробки передач и осмотреть зубья. Если обнаружены сколы, трещины или отсутствуют части зубьев, узел следует заменить. Использование поврежденной шестерни может привести к попаданию металлической или пластиковой стружки в картер коробки передач.
Также стоит обратить внимание на сальник привода. Если вокруг отверстия привода на корпусе коробки передач видны следы масла, это сигнализирует о необходимости замены сальника. Утечка трансмиссионного масла через этот элемент может снизить уровень смазки в коробке и, как следствие, привести к выходу из строя подшипников.
Тестирование электрической цепи
При диагностике электрической цепи первым шагом является проверка наличия питания на контактах разъема, соединяющегося с датчиком скорости. Для этого нужно включить зажигание и использовать контрольную лампу или мультиметр. Если напряжение отсутствует, это может указывать на перегоревший предохранитель или обрыв провода в жгуте.
Следующий этап — проверка целостности сигнального провода. Для этого прозвоните провод от разъема датчика до разъема на приборной панели. Сопротивление исправной цепи должно быть минимальным, почти равным нулю. Если обнаруживается сопротивление или обрыв, это может свидетельствовать о повреждении изоляции или переломе жилы, что часто происходит в местах изгиба жгута у кабины.
Также необходимо проверить «массу» датчика. Плохой контакт с кузовом или рамой может искажать сигнал, делая его недоступным для электронного блока. Зачистка контактных поверхностей и подтяжка крепежных болтов часто восстанавливают работоспособность системы без замены дорогостоящих компонентов.
| Симптом | Вероятная причина | Метод проверки |
|---|---|---|
| Стрелка на нуле | Обрыв троса или цепи | Визуальный осмотр, прозвонка |
| Стрелка скачет | Люфт в приводе, окисление | Проверка зазоров, чистка контактов |
| Заниженные показания | Проскальзывание, износ шин | Сравнение с GPS, осмотр троса |
Технология замены и регулировки узлов
Замена неисправных компонентов системы контроля скорости требует выполнения определенных шагов и использования необходимых инструментов. Вам понадобятся набор ключей, плоскогубцы, чистая тряпка, а также, при необходимости, новый трос или датчик. Перед началом работ установите автомобиль на ровной поверхности и закрепите его противооткатными упорами.
Процесс замены начинается с удаления старых компонентов. Механический трос отсоединяется от спидометра и привода на коробке передач. Электрический датчик отключается от проводки и выкручивается из корпуса привода или коробки передач. Важно не потерять уплотнительные кольца и шайбы, так как они обеспечивают герметичность соединений.
Установка новых деталей осуществляется в обратном порядке. Особое внимание следует уделить правильному заправлению троса в оболочку и надежной фиксации гаек. Электрические разъемы должны защелкиваться до характерного щелчка, а контакты обрабатываются защитной смазкой для предотвращения окисления.
Замена гибкого вала (троса)
Для замены троса сначала открутите гайку, крепящую оболочку троса к корпусу спидометра, и осторожно извлеките внутренний вал. Затем выполните аналогичную процедуру с приводом на коробке передач. При установке нового троса рекомендуется смазать его внутреннюю часть графитовой смазкой, но не переусердствуйте, чтобы не создать лишнего сопротивления.
При прокладке троса по раме следите, чтобы он не соприкасался с горячими элементами двигателя или выхлопной системой и не терся о движущиеся детали. Обязательно зафиксируйте трос в предусмотренных скобах. После установки убедитесь, что радиус изгиба троса в любой точке составляет не менее 100 мм, иначе срок службы изделия может значительно сократиться.
После завершения сборки включите передачу и проверьте работу спидометра во время движения. Стрелка должна подниматься плавно, без рывков. Если вы заметите вибрацию, это может указывать на то, что трос установлен с натяжением или имеет поврежденные наконечники.
Установка и настройка электрического датчика
Замена электрического датчика требует предварительного слива небольшого объема масла из коробки передач или использования специального инструмента для быстрой замены под давлением. Датчик устанавливается в корпус привода, при этом важно контролировать силу затяжки, чтобы избежать повреждения резьбы или корпуса чувствительного элемента.
Не забудьте использовать новую медную или паронитовую прокладку под датчик для надежной герметичности. После установки и подключения проверьте сигнал с помощью осциллографа или мультиметра, подняв задний мост. Вращение колес должно создавать четкий импульсный сигнал.
Если после замены датчика спидометр работает неправильно, может понадобиться калибровка системы с использованием диагностического сканера или установка корректирующей шайбы в привод, если конструкция это позволяет. Количество зубьев на шестерне нового датчика должно точно соответствовать спецификациям для данной модели коробки передач.
Момент затяжки гаек крепления троса: 1.5 - 2.0 Нм
Момент затяжки электрического датчика: 20 - 25 Нм
⚠️ Внимание: Использование герметиков на резьбовых частях электрических датчиков строго запрещено, так как они могут попасть внутрь и нарушить работу чувствительного элемента.
Типичные ошибки при обслуживании
В процессе ремонта и замены компонентов спидометра специалисты часто совершают ошибки, которые могут привести к повторным поломкам или неправильной работе устройства. Осознание этих моментов поможет сэкономить время и средства.
Одной из распространенных проблем является пренебрежение состоянием посадочных мест. Установка нового троса в изношенную втулку привода может быстро износить новый наконечник. То же самое касается установки нового датчика без предварительной проверки состояния шестерни привода, что может привести к его поломке.
Часто наблюдается неверный выбор длины троса. Слишком длинный трос может образовать петли, которые будут тереться или зацепляться за элементы подвески. В то же время, слишком короткий трос будет находиться в постоянном натяжении, что ускоряет его разрушение.
- Использование неподходящей смазки — применение густых литиевых смазок зимой может привести к застыванию троса; для механических спидометров лучше использовать специальные графитовые или жидкие масла.
- Отсутствие фиксации оболочки — если оболочка троса не зафиксирована в точке входа в спидометр, это может вызвать люфт, что приведет к биению стрелки и появлению шума.
- Игнорирование калибровки — установка привода с другим количеством зубьев шестерни без пересчета передаточного числа приведет к неправильным показаниям скорости и одометра.
- Нарушение полярности — при подключении электрических датчиков иногда происходит перепутывание контактов питания и сигнала, что может мгновенно вывести прибор из строя.
Соблюдение технологии ремонта и использование качественных запчастей обеспечивают долгую и надежную работу системы контроля скорости. Регулярный осмотр узлов в рамках планового технического обслуживания позволяет выявлять дефекты на ранних стадиях.
Финальная проверка и настройка показаний
После завершения всех ремонтных работ необходимо провести окончательную проверку системы. Автомобиль следует вывести на ровный участок дороги с известным покрытием. С помощью навигатора или дорожных знаков фиксируется реальная скорость движения, которая затем сравнивается с показаниями спидометра.
Допустимая погрешность для грузовых автомобилей составляет примерно 5-10 км/ч в сторону увеличения, что предусмотрено конструктивно для обеспечения безопасности. Если наблюдаются значительные расхождения, необходимо повторно проверить передаточное число привода и состояние шин. Несоответствие размеров шин паспортным данным также может влиять на точность показаний.
Важно удостовериться, что одометр (счетчик пробега) работает корректно, так как он управляется тем же механизмом, что и указатель скорости. Разница в показаниях пробега может указывать на проскальзывание механизма внутри устройства.
В заключение, следует подчеркнуть, что система измерения скорости на КАМАЗ 5320, независимо от того, механическая она или электрическая, требует регулярного внимания. Своевременная замена изношенных тросов, смазка приводов и проверка электрических контактов помогают поддерживать прибор в рабочем состоянии на протяжении всего срока эксплуатации автомобиля. Игнорирование неисправностей спидометра нарушает правила дорожного движения и создает угрозу безопасности на дороге, особенно при движении в колонне или в населенных пунктах.
Рекомендации по профилактическому обслуживанию спидометра
Профилактическое обслуживание спидометра КАМАЗ 5320 является важной частью общего ухода за автомобилем. Регулярная проверка и обслуживание спидометра помогут избежать его неисправностей и обеспечат точность показаний. Ниже приведены основные рекомендации по профилактическому обслуживанию спидометра.
1. Регулярная проверка состояния спидометра: Рекомендуется периодически проверять работоспособность спидометра, особенно перед длительными поездками. Для этого можно провести тест на месте: запустить двигатель и проехать небольшое расстояние, следя за показаниями спидометра. Если стрелка не реагирует на движение или показывает неверные значения, это может свидетельствовать о необходимости ремонта или регулировки.
2. Осмотр проводки и соединений: Необходимо регулярно проверять состояние проводки, соединений и разъемов, которые идут к спидометру. Коррозия, повреждения изоляции или ослабленные контакты могут привести к неправильной работе устройства. В случае обнаружения повреждений следует немедленно произвести замену или ремонт.
3. Проверка механизма передачи: Спидометр КАМАЗ 5320 работает на основе механического привода, который соединен с трансмиссией. Рекомендуется проверять состояние этого механизма, так как износ или повреждение зубьев может привести к неправильным показаниям. При необходимости следует смазать детали, чтобы обеспечить их бесперебойную работу.
4. Калибровка спидометра: Если спидометр показывает неверные значения, его необходимо откалибровать. Для этого потребуется специальное оборудование, которое позволяет сравнить показания спидометра с эталонными значениями. Калибровка должна проводиться квалифицированным специалистом, чтобы избежать дальнейших ошибок в показаниях.
5. Замена масла в редукторе: В некоторых случаях спидометр может зависеть от состояния редуктора, который передает вращение от колес. Регулярная замена масла в редукторе поможет избежать износа и обеспечить надежную работу спидометра.
6. Устранение посторонних шумов: Если во время работы спидометра слышны посторонние шумы, это может указывать на наличие проблем в механизме. В таком случае рекомендуется немедленно остановить эксплуатацию автомобиля и провести диагностику.
Следуя этим рекомендациям, можно значительно продлить срок службы спидометра КАМАЗ 5320 и обеспечить его точную работу. Регулярное профилактическое обслуживание не только улучшает эксплуатационные характеристики автомобиля, но и повышает безопасность на дороге.
Советы по выбору запчастей и комплектующих
При ремонте и регулировке спидометра КАМАЗ 5320 важным этапом является правильный выбор запчастей и комплектующих. От этого зависит не только качество работы устройства, но и его долговечность. Ниже представлены ключевые рекомендации, которые помогут вам сделать правильный выбор.
1. Оригинальные запчасти vs. аналоги: При выборе запчастей для спидометра рекомендуется отдавать предпочтение оригинальным комплектующим, так как они обеспечивают наилучшее соответствие и надежность. Однако, если оригинальные детали недоступны или их цена слишком высока, можно рассмотреть качественные аналоги от проверенных производителей. Важно изучить отзывы и репутацию компании, чтобы избежать покупки низкокачественных товаров.
2. Проверка совместимости: Перед покупкой запчастей обязательно убедитесь в их совместимости с моделью вашего спидометра. Для этого можно обратиться к технической документации или консультироваться с продавцом. Неправильный выбор детали может привести к неисправностям и дополнительным затратам на ремонт.
3. Качество материалов: Обратите внимание на материалы, из которых изготовлены запчасти. Высококачественные компоненты, такие как металл и пластик, должны быть прочными и устойчивыми к износу. Это особенно важно для деталей, которые подвергаются механическим нагрузкам.
4. Гарантия и возврат: При покупке запчастей уточняйте условия гарантии и возможность возврата. Надежные производители обычно предоставляют гарантию на свою продукцию, что является дополнительным подтверждением качества. Если деталь окажется бракованной или не подойдёт, возможность возврата сэкономит ваши средства.
5. Цены и бюджет: Сравните цены на запчасти в разных магазинах и интернет-ресурсах. Не всегда высокая цена означает высокое качество, поэтому важно найти баланс между стоимостью и надежностью. Установите бюджет на ремонт и старайтесь придерживаться его, но не экономьте на критически важных компонентах.
6. Консультация с профессионалами: Если вы не уверены в своем выборе, не стесняйтесь обращаться за помощью к специалистам. Механики и мастера, имеющие опыт работы с КАМАЗами, смогут дать ценные советы по выбору запчастей и помогут избежать распространенных ошибок.
Следуя этим рекомендациям, вы сможете выбрать качественные запчасти и комплектующие для спидометра КАМАЗ 5320, что обеспечит его надежную работу и долгий срок службы. Помните, что правильный выбор — это залог успешного ремонта и регулировки вашего транспортного средства.
Часто задаваемые вопросы и ответы по ремонту спидометра
Ремонт спидометра КАМАЗ 5320 может вызвать множество вопросов у владельцев и механиков. Ниже представлены наиболее часто задаваемые вопросы и ответы на них, которые помогут разобраться в процессе ремонта и регулировки данного устройства.
1. Как определить, что спидометр неисправен?
Основные признаки неисправности спидометра включают: отсутствие показаний на шкале, постоянное значение, которое не меняется при движении, или резкие колебания стрелки. Также стоит обратить внимание на посторонние звуки, исходящие от спидометра, и на состояние проводки, соединяющей его с датчиком скорости.
2. Какие инструменты понадобятся для ремонта спидометра?
Для ремонта спидометра КАМАЗ 5320 вам понадобятся следующие инструменты:
- Отвертки (плоская и крестовая)
- Гаечные ключи
- Мультиметр для проверки электрических соединений
- Паяльник и припой для восстановления поврежденных соединений
- Очиститель контактов для устранения окисления
3. Как выполнить диагностику спидометра?
Для диагностики спидометра необходимо проверить его электрические соединения с помощью мультиметра. Убедитесь, что все контакты чистые и надежно соединены. Также стоит проверить датчик скорости, который может быть причиной неисправности спидометра. Если датчик работает исправно, но спидометр не показывает скорость, возможно, проблема в самом устройстве.

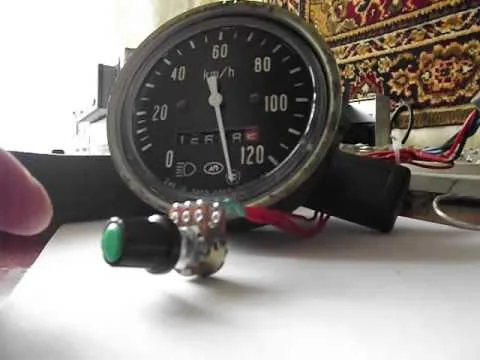

4. Как отрегулировать спидометр?
Регулировка спидометра осуществляется с помощью специального винта, который находится на задней панели устройства. Для этого необходимо:
- Снять спидометр с панели приборов.
- Подключить его к источнику питания и установить на ровную поверхность.
- Постепенно поворачивать регулировочный винт, пока стрелка не покажет правильное значение скорости.
Важно проводить регулировку на известной скорости, например, используя стенд для проверки скорости.
5. Как заменить спидометр, если он не подлежит ремонту?
Если спидометр не подлежит ремонту, его замена осуществляется следующим образом:
- Снять старый спидометр, отключив все электрические соединения.
- Установить новый спидометр на место старого, подключив все необходимые провода.
- Проверить работу нового устройства, убедившись, что оно показывает правильные значения.
6. Как избежать поломок спидометра в будущем?
Для предотвращения поломок спидометра рекомендуется регулярно проверять его состояние, очищать контакты от окисления и следить за состоянием проводки. Также стоит избегать резких ударов и механических повреждений, которые могут привести к неисправности устройства.
Следуя этим рекомендациям и ответам на часто задаваемые вопросы, вы сможете эффективно справиться с ремонтом и регулировкой спидометра КАМАЗ 5320, обеспечивая надежную работу вашего автомобиля.
