В данной статье мы подробно рассмотрим распиновку спидометра КАМАЗ, включая схемы подключения датчиков скорости, а также методы диагностики и устранения неисправностей. Знание распиновки и правильное подключение компонентов спидометра являются ключевыми для обеспечения точности показаний и надежной работы системы. Эта информация будет полезна как профессиональным механикам, так и владельцам грузовиков, стремящимся самостоятельно разобраться в работе приборов своего автомобиля.
Конструкция и типы приборных панелей КАМАЗ
На грузовых автомобилях Камского автозавода в разные исторические периоды использовались различные версии комбинаций приборов. Каждая из них имеет уникальные характеристики подключения и диагностики.
Основное разделение можно провести между традиционными аналоговыми щитками с механическим или электронно-импульсным приводом и современными цифровыми панелями, интегрированными в единую бортовую сеть CAN.
Старые модели автомобилей обычно оснащены отдельным датчиком скорости, который находится на раздаточной коробке или коробке отбора мощности. Этот датчик генерирует импульсы, передаваемые по отдельному проводу.
Аналоговые щитки приборов старого образца
Классические приборные щитки, устанавливаемые на моделях КАМАЗ-5320, 5511 и ранних версиях 53212, обычно имели механический привод с тросиком или использовали первые электрические датчики.
В электрических вариантах сигнал передавался через 4- или 6-контактный разъем, где каждый контакт выполнял свою функцию: питание, масса, сигнал скорости, индикаторы и подсветка.
Важно отметить, что распиновка спидометра на этих моделях часто зависела от года выпуска и типа установленного двигателя. Поэтому необходимо сверять визуально с электросхемой конкретного автомобиля.
Одной из распространенных проблем является окисление контактов на печатной плате щитка, что может вызывать непредсказуемое поведение стрелки или ее полное зависание в одном положении.
⚠️ Важно: При работе с электрическими системами старого образца всегда отключайте массу аккумулятора, так как короткое замыкание в проводке щитка может привести к возгоранию изоляции.
Для восстановления работоспособности часто требуется полная разборка приборной панели, пропайка контактов и проверка целостности проводов, идущих к датчику.
| Элемент системы | Описание | Примечания |
|---|---|---|
| Спидометр | Устройство для измерения скорости автомобиля | Подключается к датчику скорости |
| Датчик скорости | Устройство, определяющее скорость вращения колеса | Может быть магнитным или индуктивным |
| Распиновка разъема | Схема подключения проводов к спидометру | Важно соблюдать правильность подключения для корректной работы |
Интересные факты
Вот несколько интересных фактов о распиновке спидометра КАМАЗ и связанных с ней аспектах:
Разнообразие моделей: Спидометры на различных моделях КАМАЗа могут отличаться не только по внешнему виду, но и по принципу работы. Например, в некоторых моделях используется механический спидометр, который работает на основе тросика, в то время как в других – электронный, который получает данные от датчика скорости. Это разнообразие требует внимательного подхода к распиновке и диагностике.
Диагностика через OBD-II: Современные модели КАМАЗа могут быть оснащены системой OBD-II, что позволяет проводить диагностику спидометра и других систем автомобиля с помощью специализированного оборудования. Это значительно упрощает процесс выявления неисправностей и позволяет быстро находить проблемы в работе спидометра.
Схемы распиновки: Схемы распиновки спидометра КАМАЗа могут варьироваться в зависимости от года выпуска и модели. Важно иметь доступ к актуальным схемам, так как неправильная распиновка может привести к некорректной работе спидометра или даже повреждению электроники автомобиля. Существуют специализированные руководства и сервисные мануалы, которые содержат необходимые схемы и рекомендации по диагностике.
Цифровые системы и электронные блоки управления
Современные автомобили, такие как КАМАЗ-65115, 6520 и их обновленные версии, используют электронные блоки управления (ЭБУ). В этих системах спидометр отображает информацию из сети.
Сигнал о скорости поступает от датчиков ABS или отдельного электронно-скоростного датчика (ЭСД), установленного на коробке передач ZF или КАМАЗ-14/152. Этот сигнал преобразуется и передается по цифровым каналам.
Диагностика таких систем переходит от простой проверки проводов к считыванию кодов ошибок через диагностический разъем и анализу параметров в реальном времени.
Если на цифровом дисплее вместо чисел отображаются прочерки или значение скорости остается неизменным во время движения, это может указывать на проблему в CAN-шине или потерю связи с блоком ABS.
Использование диагностического оборудования позволяет точно определить, где теряется сигнал: на уровне датчика, в жгуте проводов или в самом процессоре панели приборов.
Схемы подключения и распиновка разъемов
Точное понимание назначения каждого контакта в разъеме комбинации приборов позволяет быстро выявить обрыв или короткое замыкание, избегая проверки всего жгута проводов от начала до конца.
Наиболее часто используемыми типами разъемов для подключения спидометра на автомобилях КАМАЗ являются 6-контактные штекеры (обозначаемые как РШ20 или аналогичные) и более современные многопиновые разъемы.
В стандартной схеме подключения электрического спидометра используются контакты для подачи постоянного напряжения, заземления, сигнала от датчика скорости и питания подсветки.
Расшифровка контактов стандартного 6-пин разема
Рассмотрим стандартную распиновку электрического спидометра с 6-контактным разъемом, который часто используется на моделях с двигателями КАМАЗ-740.
Контакты распределяются следующим образом: первый контакт предназначен для питания указателей (получает сигнал от выключателя приборов), второй — для подключения к массе, третий — для передачи сигнала скорости, четвертый — для питания подсветки, а пятый и шестой могут быть зарезервированы или использоваться для дополнительных индикаторов.
Сигнальный провод, соединяющийся с датчиком скорости, должен иметь сопротивление, близкое к нулю, и не замыкаться на массу, так как это может привести к поломке датчика.
| Пин (Контакт) | Функция | Цвет провода (типовой) | Назначение |
|---|---|---|---|
| 1 | Питание (+) | Красный / Оранжевый | Постоянное напряжение от бортовой сети |
| 2 | Масса (-) | Черный / Коричневый | Общий минус кузова |
| 3 | Сигнал скорости | Синий / Белый | Импульсный сигнал от ДС |
| 4 | Подсветка | Желтый / Серый | Питание ламп подсветки шкалы |
Следует отметить, что цвета проводов могут изменяться в зависимости от года выпуска автомобиля и производителя жгутов, поэтому не стоит полагаться только на цвет.
Для точного определения используйте мультиметр в режиме измерения напряжения или прозвонки, сверяясь с электрической схемой конкретного шасси.
Особенности подключения датчиков скорости разных типов
Датчики скорости, устанавливаемые на трансмиссии автомобилей КАМАЗ, делятся на несколько категорий, и их распиновка существенно влияет на подключение к спидометру.
Наиболее распространены датчики с тремя выводами (питание, масса, сигнал) и двухвыводные индукционные датчики, работающие на основе изменения магнитного поля.
Трехпроводные датчики требуют стабильного напряжения 12В. Если на сигнальном проводе отсутствуют импульсы при вращении вала, это может указывать на неисправность датчика или отсутствие питания.
Двухпроводные датчики проще в использовании, но они более чувствительны к зазору между датчиком и шестерней привода, а также к наличию металлической стружки на магните.
При замене датчика необходимо выбирать аналог с тем же количеством импульсов на оборот, иначе показания спидометра могут быть неверными (либо завышенными, либо заниженными).
⚠️ Важно: Неправильное подключение питания к сигнальному проводу датчика скорости может привести к выходу из строя внутренней электроники датчика и повреждению входа спидометра.
Диагностика неисправностей и поиск обрывов
Поиск неисправностей в системе спидометра следует проводить по четкому алгоритму: от проверки предохранителей до диагностики датчика и проводки.
Первым этапом является визуальный осмотр разъемов на наличие окисления, оплавления или механических повреждений. Эти проблемы часто возникают из-за вибраций во время работы грузовика.
Следующим шагом нужно проверить наличие напряжения на входных контактах панели приборов. Убедитесь в исправности предохранителя цепи и в том, что ток поступает к потребителю.
Методика проверки датчика скорости мультиметром

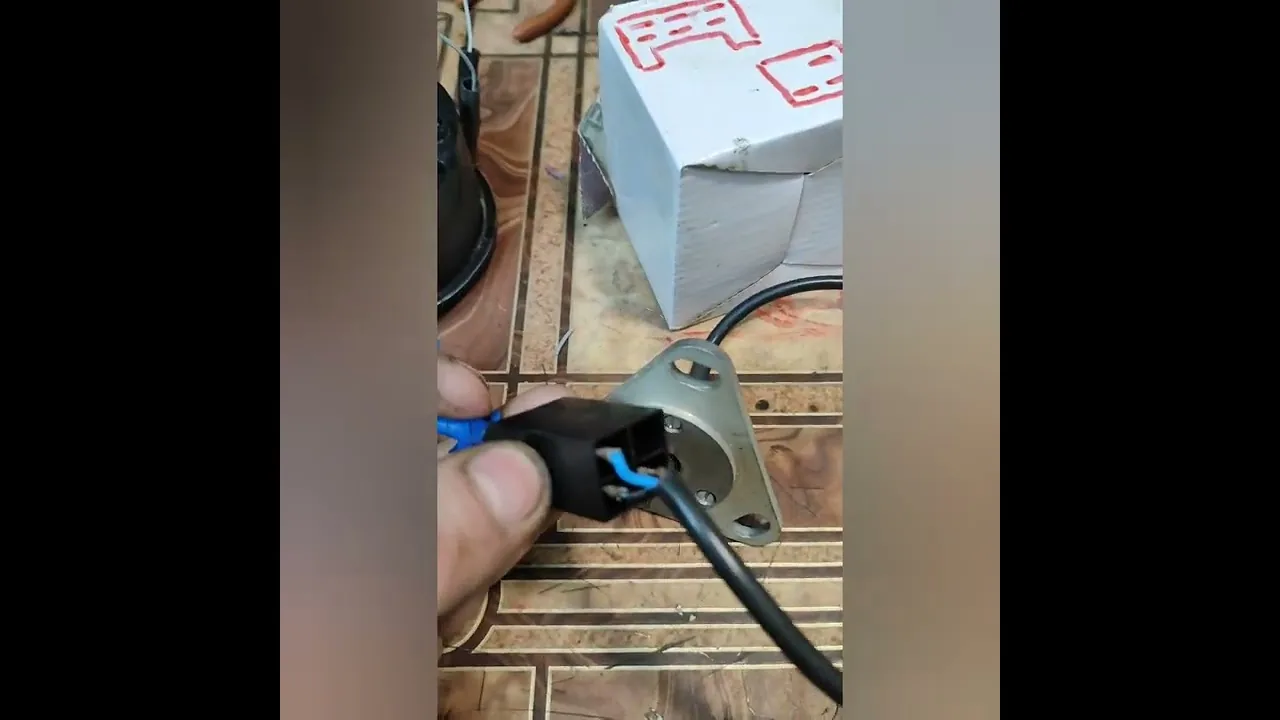

Для проверки датчика скорости необходимо получить доступ к его разъему, который обычно находится в верхней части трансмиссии или раздаточной коробки.
При включенном зажигании на одном из контактов должно быть бортовое напряжение (примерно 12 В), на другом — стабильная масса, а на третьем — переменный сигнал.
Наиболее эффективный способ проверить генерацию сигнала — поднять автомобиль на домкрате, медленно вращать колесо и измерять напряжение на сигнальном проводе относительно массы.
Если датчик исправен, мультиметр покажет колебания напряжения или частоту импульсов. Неисправный датчик будет демонстрировать статичные показания.
Также рекомендуется проверить сопротивление обмотки датчика, если он индукционного типа. Оно обычно варьируется от 500 до 2000 Ом в зависимости от модели.
- Отсоедините разъем от датчика скорости и включите зажигание.
- Измерьте напряжение между контактами питания и массы разъема (должно составлять 12 В).
- Подключите щупы к сигнальному контакту датчика и массе.
- Вращайте вал датчика (вручную или прокручивая колесо) и наблюдайте за изменениями показаний прибора.
- Если изменений не наблюдается, замените датчик на исправный.
Анализ работы спидометра при разных условиях
Поведение стрелки на спидометре может подсказать о характере неисправности. Если стрелка дергается, это часто указывает на плохой контакт или помехи в электрической цепи.
Если стрелка не реагирует при исправном датчике, это может свидетельствовать о повреждении сигнального провода или внутренней неисправности устройства.
Снижение показаний может быть связано с неправильным передаточным числом главной передачи или установкой шин нестандартного размера, что влияет на длину окружности колеса.
Зимой частой причиной неисправностей становится попадание влаги в разъем датчика, что может привести к замерзанию и блокировке работы чувствительного элемента.
Иногда проблема заключается в приводе датчика, где могут стираться грани шестерни, из-за чего вал датчика не вращается вместе с выходным валом коробки передач.
Типичные ошибки при ремонте и обслуживании
При самостоятельном ремонте электрики КАМАЗа можно столкнуться с ошибками, которые не только не решают существующие проблемы, но и создают новые.
Одной из распространенных ошибок является пренебрежение состоянием массы. Плохой контакт минусового провода может вызвать сбои в работе всех электронных систем.
Кроме того, мастера часто забывают о необходимости калибровки или настройки коэффициента импульсов после замены датчика или резины, что может привести к неправильным показаниям скорости.
- Использование «жучков» и скруток — временное соединение проводов с помощью скрутки быстро окисляется в условиях вибрации грузовика и может отвалиться, создавая нестабильный контакт. Лучше использовать пайку или обжимные гильзы с термоусадкой.
- Замена датчика без проверки проводки — установка нового датчика в цепь с поврежденным проводом не даст результата, так как сигнал не дойдет до спидометра. Сначала необходимо прозвонить проводку.
- Игнорирование чистоты контактов — диагностика системы с окисленными разъемами может привести к ошибочным выводам. Перед проверкой все контакты следует очистить и обработать специальным средством.
- Неверный подбор датчика — установка датчика с другим количеством импульсов на оборот приведет к неверным показаниям спидометра, даже если электрическая часть исправна.
Совместимость и взаимозаменяемость компонентов
Вопрос о взаимозаменяемости спидометров и датчиков между различными моделями КАМАЗ актуален, особенно при ремонте техники с большим пробегом или поиске запчастей.
Многие датчики скорости имеют стандартный корпус и разъем, но могут различаться по количеству импульсов. Это значит, что, хотя они могут физически подходить, без перенастройки их функциональность будет ограничена.
Приборные панели от более современных моделей часто можно установить на старые грузовики, но для этого нужны серьезные знания в области электрики и, возможно, доработка проводки.
Таблица совместимости датчиков и щитков
В представленном материале содержится информация о совместимости различных типов датчиков скорости с версиями трансмиссий и панелей приборов.
| Модель датчика | Тип трансмиссии | Количество импульсов | Совместимость |
|---|---|---|---|
| ДС-12В (3-контактный) | КАМАЗ-14, 152 | 6000 имп/км | Стандарт для Евро-2, Евро-3 |
| Индукционный (2-контактный) | Механическая | Зависит от пары | Старые модели, требуется усилитель |
| Электронный (CAN) | ZF, YF | Цифровой сигнал | Современные модели с Евро-4/5 |
При выборе запчастей учитывайте не только каталожный номер, но и маркировку на корпусе датчика, так как они могут выглядеть схоже.
Использование неоригинальных аналогов, произведенных в Китае, часто приводит к быстрому выходу из строя из-за низкой герметичности и некачественных материалов.
Оригинальные детали КАМАЗ проходят тщательный контроль качества и лучше подходят для эксплуатации в сложных климатических условиях и при высоких вибрационных нагрузках.
Рекомендации по установке и настройке
Установка нового спидометра или датчика скорости требует соблюдения рекомендаций для обеспечения долговечности и точности работы.
При установке датчика скорости обязательно используйте новую уплотнительную прокладку или герметик, чтобы предотвратить попадание масла и влаги внутрь устройства.
Затягивайте датчик с соблюдением рекомендованного момента, так как избыточное усилие может повредить резьбу алюминиевого корпуса трансмиссии.
После завершения установки проведите тестовый заезд, чтобы проверить стабильность показаний на различных скоростях и отсутствие посторонних звуков.
Если на вашем автомобиле установлен тахограф, после замены любых компонентов системы измерения скорости выполните его повторную калибровку в сертифицированном центре.
Соблюдение технологии подключения и использование качественных материалов помогут избежать повторных поломок и обеспечат безопасность на дороге.
Регулярный осмотр состояния проводки и разъемов в рамках планового технического обслуживания позволит выявить потенциальные проблемы до их критического проявления.
Помните, что исправный спидометр — это не только требование законодательства, но и важный инструмент для экономии топлива и продления срока службы двигателя вашего грузовика.
Обзор инструментов для диагностики спидометра
Для успешной диагностики спидометра КАМАЗ необходимо использовать ряд специализированных инструментов и оборудования. Правильный выбор инструментов позволит не только выявить неисправности, но и провести их устранение с минимальными затратами времени и усилий.
Первым и наиболее важным инструментом является мультиметр. Он позволяет измерять напряжение, ток и сопротивление, что крайне полезно при проверке электрических цепей спидометра. С помощью мультиметра можно проверить работоспособность датчиков скорости, а также целостность проводки, что поможет выявить возможные короткие замыкания или обрывы.
Следующим важным инструментом является осциллограф. Он позволяет визуализировать электрические сигналы, что особенно полезно при диагностике цифровых спидометров. С помощью осциллографа можно проанализировать форму сигнала, который поступает от датчика скорости, и определить, соответствует ли он нормам. Это поможет выявить проблемы, которые могут быть не видны при использовании мультиметра.
Также стоит обратить внимание на наличие диагностического сканера. Современные модели КАМАЗа могут быть оснащены бортовыми компьютерами, которые позволяют проводить диагностику систем автомобиля через OBD-II. Сканер поможет получить коды ошибок, связанные с работой спидометра, и даст возможность быстро определить причину неисправности.
Не менее важным инструментом является набор ключей и отверток, который позволит произвести необходимые механические работы, такие как снятие и установка спидометра или его компонентов. Важно иметь под рукой инструменты различных размеров, чтобы избежать повреждений крепежных элементов.
Кроме того, для диагностики может понадобиться специальный стенд для проверки спидометра. Такой стенд позволяет имитировать движение автомобиля и проверять работу спидометра в различных режимах. Это особенно полезно для калибровки спидометра после его ремонта или замены датчика скорости.
Наконец, не стоит забывать о документации. Руководство по эксплуатации и схемы электрических соединений помогут лучше понять устройство спидометра и его взаимодействие с другими системами автомобиля. Знание схемы распиновки спидометра КАМАЗ позволит быстро и точно провести диагностику и устранение неисправностей.
В заключение, для эффективной диагностики спидометра КАМАЗ необходимо использовать мультиметр, осциллограф, диагностический сканер, набор инструментов, стенд для проверки и документацию. Комплексный подход к диагностике позволит быстро выявить и устранить неисправности, обеспечивая надежную работу спидометра и, как следствие, безопасность на дороге.
Часто задаваемые вопросы по распиновке спидометра
Распиновка спидометра КАМАЗ является важной темой для владельцев и механиков, занимающихся ремонтом и обслуживанием грузовых автомобилей этой марки. Вопросы, касающиеся подключения и диагностики спидометра, часто возникают у пользователей, и в этой части статьи мы постараемся ответить на наиболее распространенные из них.
1. Какова стандартная распиновка спидометра КАМАЗ?
Стандартная распиновка спидометра КАМАЗ может варьироваться в зависимости от модели и года выпуска автомобиля. Однако, в большинстве случаев, спидометр имеет следующие основные контакты:
- Контакт 1: Питание (+12 В)
- Контакт 2: Масса (земля)
- Контакт 3: Сигнал от датчика скорости
- Контакт 4: Подсветка спидометра
Для точной распиновки рекомендуется обратиться к сервисной документации конкретной модели КАМАЗа.
2. Как проверить работоспособность спидометра?
Для проверки работоспособности спидометра необходимо выполнить несколько шагов:
- Отключите спидометр от питания.
- Проверьте целостность проводов и контактов, убедитесь, что нет повреждений или коррозии.
- Подключите спидометр к источнику питания и проверьте, загорается ли подсветка.
- Используйте мультиметр для проверки сигнала от датчика скорости. При вращении колеса или вала датчика, спидометр должен реагировать на изменения.
Если спидометр не работает, возможно, проблема кроется в самом датчике скорости или в его подключении.
3. Что делать, если спидометр показывает неверные данные?
Если спидометр показывает неверные данные, это может быть связано с несколькими факторами:
- Неисправность датчика скорости: Проверьте его состояние и соединения. Замена датчика может решить проблему.
- Ошибки в распиновке: Убедитесь, что все контакты подключены правильно согласно схеме.
- Калибровка спидометра: В некоторых случаях может потребоваться калибровка спидометра для точного отображения скорости.
Если после всех проверок проблема не устранена, рекомендуется обратиться к специалистам для более глубокой диагностики.
4. Как подключить спидометр к новому датчику скорости?
Подключение спидометра к новому датчику скорости требует внимательности и соблюдения схемы подключения. Для этого выполните следующие шаги:
- Снимите старый датчик скорости и установите новый, следуя инструкциям производителя.
- Подключите провода согласно распиновке: питание, масса и сигнал.
- Проверьте соединения на надежность и отсутствие короткого замыкания.
- Включите зажигание и проверьте работу спидометра.
При необходимости выполните калибровку нового датчика, чтобы обеспечить точность показаний.
5. Где можно найти схемы распиновки спидометра КАМАЗ?
Схемы распиновки спидометра КАМАЗ можно найти в следующих источниках:
- Сервисные руководства: Официальные документы от производителя содержат подробные схемы и инструкции.
- Форумы и сообщества: В интернете существует множество форумов, где владельцы КАМАЗа делятся опытом и схемами.
- Автосервисы: Мастера в специализированных сервисах могут предоставить необходимую информацию и помощь.
Важно использовать актуальные схемы, соответствующие конкретной модели автомобиля, чтобы избежать ошибок при подключении.
Советы по профилактическому обслуживанию спидометра
Профилактическое обслуживание спидометра КАМАЗ является важной частью общего ухода за автомобилем. Правильная эксплуатация и регулярная проверка данного устройства помогут избежать серьезных поломок и обеспечат точность измерений скорости. Ниже представлены несколько советов, которые помогут вам в этом процессе.
1. Регулярная проверка подключения проводов
Одной из основных причин неисправностей спидометра является плохое соединение проводов. Рекомендуется периодически проверять состояние проводки, особенно в местах соединений. Убедитесь, что все контакты чистые и надежно зафиксированы. При необходимости можно использовать специальные средства для очистки контактов.
2. Осмотр механических частей
Спидометр КАМАЗ может иметь механические компоненты, которые со временем могут изнашиваться. Регулярно осматривайте механизм на наличие повреждений или износа. Если вы заметили какие-либо отклонения, рекомендуется заменить изношенные детали, чтобы избежать дальнейших проблем.
3. Калибровка спидометра
Спидометр может терять точность со временем, поэтому его необходимо периодически калибровать. Для этого можно использовать специальные приборы или обратиться в сервисный центр. Калибровка поможет обеспечить правильные показания скорости и предотвратит возможные штрафы за превышение скорости.
4. Проверка на наличие механических повреждений
Проверьте корпус спидометра на наличие трещин, вмятин или других повреждений. Механические повреждения могут привести к неправильной работе устройства. Если вы обнаружили повреждения, замените спидометр на новый или отремонтируйте его в специализированной мастерской.
5. Устранение влаги и загрязнений
Влага и грязь могут негативно сказаться на работе спидометра. Убедитесь, что устройство защищено от попадания влаги, особенно в условиях повышенной влажности или дождя. Регулярно очищайте спидометр от загрязнений, используя мягкую ткань и специальные средства для ухода за электроникой.
6. Обращение к специалистам
Если вы не уверены в своих силах или столкнулись с серьезной проблемой, не стесняйтесь обращаться к профессионалам. Специализированные сервисные центры имеют необходимое оборудование и опыт для диагностики и ремонта спидометра. Это поможет избежать дополнительных затрат и обеспечит надежную работу устройства.
Следуя этим простым рекомендациям, вы сможете значительно продлить срок службы спидометра вашего КАМАЗа и обеспечить его надежную работу в любых условиях.
