В данной статье мы подробно рассмотрим техническую распиновку и схему подключения спидометра модели 121.3802, что является важным аспектом для специалистов и автолюбителей, занимающихся ремонтом и обслуживанием автомобилей. Правильное подключение спидометра обеспечивает его корректную работу, а знание схемы контактов поможет в диагностике и устранении возможных неисправностей. Мы предоставим исчерпывающую информацию, которая позволит вам избежать ошибок при подключении и обеспечит надежную эксплуатацию устройства.
Конструктивные особенности и назначение прибора

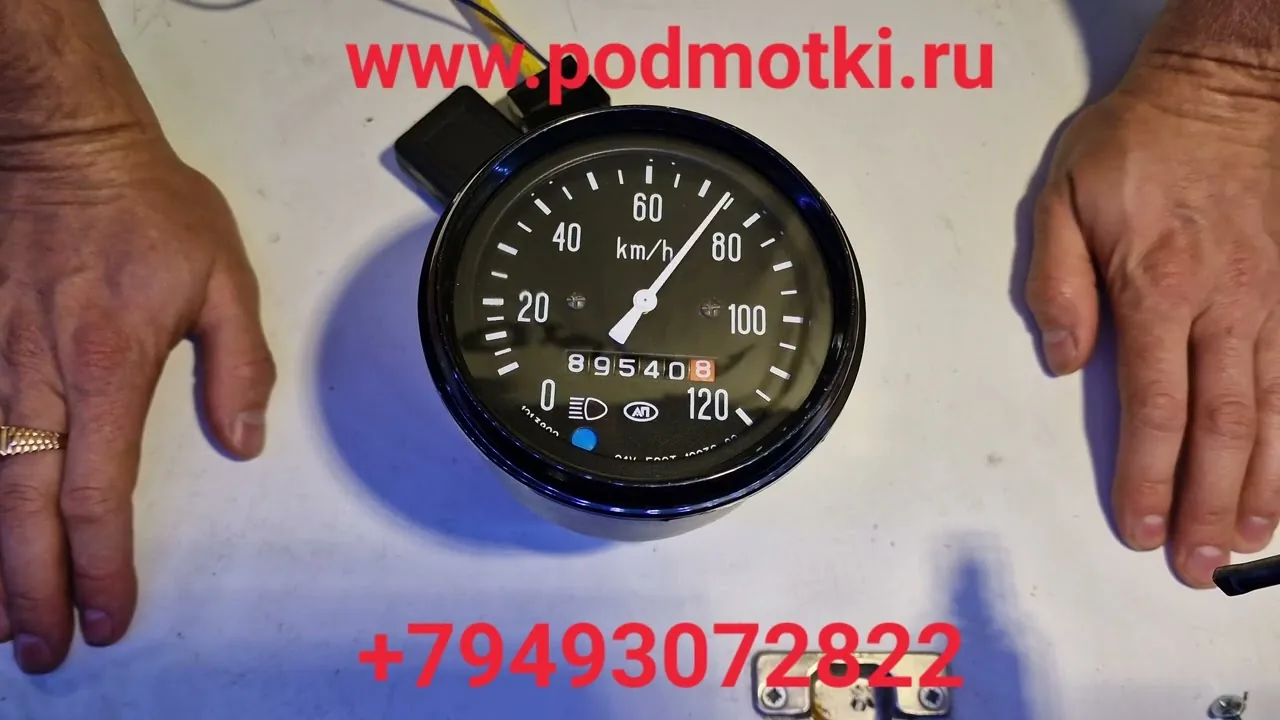

Прибор 121.3802 — это электромеханический спидометр, предназначенный для определения мгновенной скорости транспортного средства и отображения пройденного расстояния.
В отличие от современных электронных моделей, эта версия использует механический привод для счетчика пробега, который соединен с валом, на который передается вращение от троса или редуктора.
Электрическая часть устройства отвечает за отображение текущей скорости, получая сигнал от датчика, установленного на коробке передач или раздаточном механизме.
Корпус прибора выполнен в стандартном диаметре, характерном для грузовых автомобилей КАМАЗ, что позволяет заменить его без значительных изменений в щитке приборов.
Модификации и совместимость
Существует несколько вариантов спидометра, которые различаются по диапазону шкалы и типу подключения.
Наиболее популярна модель с максимальной отметкой 120 км/ч, но есть и модификации для техники с измененными передаточными числами.
При выборе запчасти внимательно изучите маркировку, так как конструкция стрелочного механизма может отличаться.
⚠️ Важно: Установка спидометра с другой градуировкой шкалы может привести к неправильным показаниям скорости, что увеличивает риск ДТП.
Совместимость с датчиками скорости также важна, поскольку сопротивление обмоток может варьироваться.
Для корректной работы используйте датчики, рекомендованные производителем для конкретной модели автомобиля.
Интересные факты
Вот несколько интересных фактов о технической распиновке и схеме подключения спидометра 121.3802:
Универсальность подключения: Спидометр 121.3802 часто используется в различных моделях автомобилей, что делает его популярным выбором для замены. Его распиновка может варьироваться в зависимости от конкретной модели, что требует внимательного изучения схемы подключения перед установкой.
Принцип работы: Спидометры, такие как 121.3802, обычно работают на основе магнитного индукционного принципа. Это означает, что скорость автомобиля измеряется с помощью вращающегося магнита, который создает электрический сигнал, пропорциональный скорости движения.
Калибровка и точность: Для обеспечения точности показаний спидометра 121.3802 может потребоваться калибровка. Это особенно важно при замене спидометра или при установке на автомобиль с измененными размерами колес, так как это может повлиять на точность измерений скорости.
Эти факты подчеркивают важность правильного подключения и настройки спидометра для обеспечения его корректной работы.
Детальная распиновка разъемов подключения

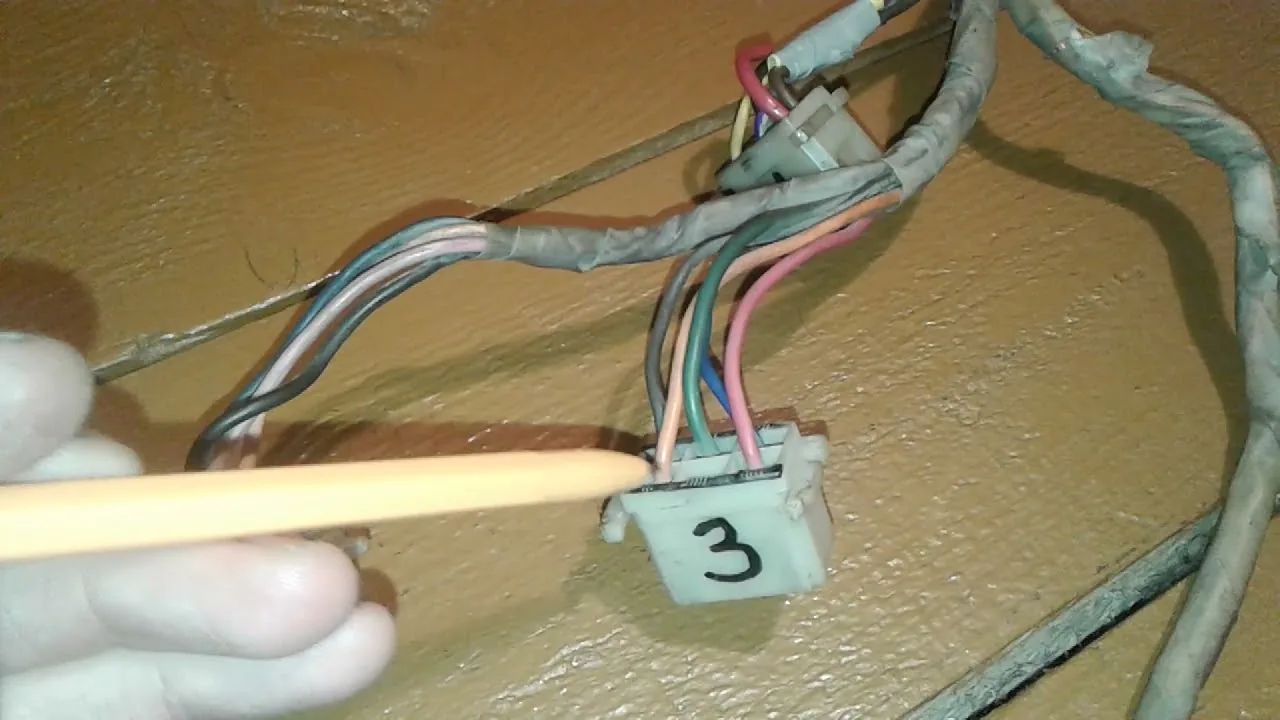

Ключевым элементом диагностики является задняя колодка подключения. Через неё подается питание и передается сигнал.
Распиновка спидометра 121.3802 стандартизирована, но на практике контакты могут окисляться или деформироваться, что требует тщательной проверки.
Разъем обычно включает два основных контакта для подключения электрической части, а также механический вал.
Первый контакт предназначен для подачи напряжения от бортовой сети автомобиля через замок зажигания.
Второй контакт используется для получения импульсного сигнала от датчика скорости, установленного на трансмиссии.
Схема контактов и назначение выводов
Для упрощения диагностики и ремонта ниже представлена таблица с назначениями выводов на соединительной колодке.
Знание этой схемы важно для правильного подключения мультиметра и выявления неисправностей в электрической цепи.
| Номер контакта | Функция | Параметры сигнала |
|---|---|---|
| 1 | Питание (+) | 12 В (от бортовой сети) |
| 2 | Сигнал (Датчик) | Импульсный сигнал |
При проверке цепи питания помните, что напряжение должно появляться только при включенном зажигании.
Если на первом контакте отсутствует напряжение, это может указывать на разрыв цепи от замка зажигания или на сгоревший предохранитель.
Сигнальный провод должен выдавать переменное напряжение или импульсы во время вращения колес автомобиля.
Для более точной диагностики рекомендуется использовать осциллограф, но в полевых условиях можно обойтись и мультиметром.
Процесс диагностики и проверки работоспособности
Проверка спидометра начинается с визуального анализа состояния троса, который передает данные о пробеге, а также электрических соединений.
Если трос в порядке и вращается, но стрелка спидометра остается на нуле, это может указывать на неисправности в электрической системе или в самом датчике скорости.
Сначала проверьте наличие питания на разъеме спидометра при включенном зажигании.
Для этого аккуратно снимите заднюю крышку приборной панели, чтобы получить доступ к разъемам.
С помощью мультиметра можно быстро выяснить, поступает ли напряжение на нужный контакт.
- Включите зажигание автомобиля, не заводя двигатель.
- Подключите черный щуп мультиметра к массе (корпусу автомобиля).
- Прикоснитесь красным щупом к контакту питания на разъеме спидометра.
- Зафиксируйте показания прибора; они должны соответствовать напряжению бортовой сети.
Проверка датчика скорости и цепи сигнала
Если питание подается, но стрелка спидометра не реагирует, проверьте проводку от датчика скорости до спидометра. Часто обрывы проводов происходят в местах изгибов или в области соединения с датчиком на трансмиссии.
Датчик скорости вырабатывает электрические импульсы при вращении выходного вала коробки передач. Неисправность датчика обычно проявляется нестабильными показаниями или полным отсутствием реакции стрелки.
Для диагностики датчика можно временно подключить исправный прибор или измерить его сопротивление. В некоторых случаях причиной неисправности становится окисление контактов внутри датчика.
Попадание влаги и грязи в разъем датчика скорости — распространенная проблема для грузовиков, работающих в сложных условиях. Регулярная обработка контактов специальными смазочными составами увеличивает срок службы этого узла.
Типичные неисправности и методы их устранения
В процессе эксплуатации грузовиков марки КАМАЗ часто возникают специфические проблемы со спидометрами модели 121.3802.
Понимание причин этих неисправностей помогает минимизировать время простоя автомобиля и избежать ненужной замены исправных компонентов.
Водители нередко меняют сам спидометр, хотя истинная причина может заключаться в недорогом датчике или поврежденном проводе.
- Стрелка колеблется или скачет — это может указывать на плохой контакт в электрической цепи или неисправность датчика скорости, который передает прерывистый сигнал.
- Счетчик пробега не движется, а скорость отображается — проблема может быть в механической части привода счетчика внутри спидометра или в тросе, в то время как электрическая часть работает нормально.
- Полное отсутствие показаний — чаще всего это связано с обрывом цепи питания, сгоревшим предохранителем или неисправностью датчика скорости.
- Заниженные или завышенные показания — возможно, спидометр был установлен с другой калибровкой или размеры шин изменились без перенастройки системы.
Замена и обслуживание узла
Если спидометр вышел из строя, его нужно заменить. Восстановление внутренних механических компонентов в домашних условиях может быть сложным.
Замена устройства требует внимательности, чтобы не повредить пластиковые части панели приборов.
Перед установкой нового спидометра стоит проверить состояние проводки и разъемов.
Очистка контактов с помощью спрея для электроконтактов значительно снижает вероятность повторных поломок.
| Неисправность | Возможная причина | Способ устранения |
|---|---|---|
| Стрелка не реагирует | Обрыв цепи питания | Замена предохранителя, ремонт проводки |
| Счетчик не функционирует | Обрыв троса | Замена троса привода |
Рекомендации по эксплуатации и профилактике
Для долговечной и надежной работы спидометра модели 121.3802 важно соблюдать ряд профилактических рекомендаций.
Регулярная проверка электрических соединений в ходе технического обслуживания позволяет своевременно выявить коррозию.
Особое внимание следует уделять герметичности соединения датчика скорости на коробке передач.
Использование качественных смазочных материалов для троса привода счетчика помогает избежать его заклинивания и разрыва.
При замене шин на другой типоразмер, отличающийся от стандартного, показания спидометра могут быть неточными.
В таких случаях может потребоваться перенастройка или замена датчика скорости на модель с соответствующим передаточным числом.
Игнорирование этого аспекта может привести к ошибкам в учете пробега и вызвать проблемы с контролирующими органами.
⚠️ Внимание: Использование автомобиля с неисправным спидометром запрещено правилами дорожного движения и может повлечь за собой административные санкции.
Своевременная замена изношенных проводов помогает предотвратить возгорание и выход из строя более дорогих электронных компонентов.
В зимний период рекомендуется проверять подвижность троса, так как замерзшая смазка может привести к его обрыву при резком старте.
Запасные части, такие как датчики и тросы, следует хранить в сухом помещении, чтобы избежать коррозии.
Восстановление функциональности системы
Восстановление функциональности спидометра модели 121.3802 требует комплексного подхода к диагностике электрической цепи.
Начните с простых шагов: проверьте предохранители и внимательно осмотрите разъемы.
После исключения внешних факторов можно делать выводы о возможной неисправности устройства.
Правильное использование измерительных приборов позволяет точно определить место обрыва или короткого замыкания.
Соблюдение правил электробезопасности во время работы защищает от дополнительных повреждений.
Организация рабочего пространства и наличие необходимого инструмента значительно ускоряют процесс ремонта.
Не забывайте об изоляции восстановленных участков проводки, используя качественные материалы.
Заключительная проверка работы системы должна проводиться на неподвижном автомобиле с поднятыми ведущими колесами или на специальном испытательном треке.
Убедившись в точности показаний, можно переходить к полноценной эксплуатации автомобиля.
Инструменты и материалы для подключения спидометра
Для успешного подключения спидометра модели 121.3802 потребуется набор инструментов и материалов, которые обеспечат надежность и безопасность соединений. Ниже перечислены основные элементы, необходимые для выполнения данной задачи.
1. Инструменты
- Отвертки: Набор плоских и крестовых отверток различных размеров для откручивания и закручивания винтов на корпусе спидометра и в местах подключения.
- Плоскогубцы: Используются для работы с проводами, а также для зажима и удержания мелких деталей.
- Кусачки: Для обрезки проводов до нужной длины. Рекомендуется использовать кусачки с изолированными ручками для повышения безопасности.
- Мультиметр: Прибор для измерения напряжения, сопротивления и тока. Позволяет проверить работоспособность спидометра и целостность проводки.
- Паяльник: Необходим для создания надежных соединений проводов. Рекомендуется использовать паяльник мощностью 30-60 Вт с тонким жалом.
- Изолента и термоусадочные трубки: Для изоляции соединений и защиты от короткого замыкания. Термоусадочные трубки обеспечивают более надежную защиту, чем изолента.
2. Материалы
- Провода: Используйте провода сечением 0.5-1.5 мм², в зависимости от длины и нагрузки. Рекомендуется использовать многожильные провода для большей гибкости.
- Разъемы: Для подключения проводов к спидометру и другим компонентам системы. Разъемы должны быть герметичными и устойчивыми к коррозии.
- Крепежные элементы: Винты, гайки и шайбы для надежного крепления спидометра в панели приборов. Используйте элементы, соответствующие стандартам автомобиля.
- Кабель-каналы: Для аккуратной укладки проводов и предотвращения их повреждения. Кабель-каналы также помогают поддерживать порядок в салоне автомобиля.
3. Безопасность
При работе с электрическими компонентами автомобиля важно соблюдать меры предосторожности. Перед началом работы отключите аккумулятор, чтобы избежать короткого замыкания и повреждения оборудования. Используйте инструменты с изолированными ручками и следите за тем, чтобы рабочая зона была чистой и свободной от лишних предметов.
Соблюдение всех вышеперечисленных рекомендаций и использование качественных инструментов и материалов обеспечит надежное и безопасное подключение спидометра 121.3802, что в свою очередь позволит избежать проблем в будущем и гарантирует точность показаний устройства.
Подбор необходимых компонентов и инструментов
Для успешной работы со спидометром 121.3802 необходимо правильно подобрать все необходимые компоненты и инструменты. Это обеспечит надежное и безопасное подключение устройства, а также его корректную работу.
Компоненты:
- Спидометр 121.3802: Основной элемент, который будет подключаться к системе. Убедитесь, что устройство исправно и соответствует техническим требованиям вашего автомобиля.
- Кабели: Для подключения спидометра потребуются качественные кабели, способные выдерживать необходимые токи. Рекомендуется использовать многожильные провода с сечением не менее 0.5 мм².
- Разъемы: Для надежного соединения кабелей со спидометром и другими компонентами системы понадобятся соответствующие разъемы. Лучше всего использовать разъемы, которые обеспечивают защиту от влаги и механических повреждений.
- Предохранители: Для защиты электрической цепи от короткого замыкания и перегрузок необходимо установить предохранители. Подберите предохранители с соответствующим номиналом, чтобы избежать их частой замены.
- Дополнительные датчики: В зависимости от модели автомобиля может потребоваться установка дополнительных датчиков, таких как датчик скорости или датчик оборотов двигателя, которые обеспечат корректную работу спидометра.
Инструменты:
- Отвертки: Набор отверток различных размеров поможет вам удобно и быстро подключить спидометр и другие компоненты.
- Паяльник: Если требуется пайка проводов или соединений, то качественный паяльник и припой будут необходимы для создания надежных соединений.
- Мультиметр: Этот инструмент поможет вам проверить целостность цепей, напряжение и другие параметры, что особенно важно при установке и настройке спидометра.
- Кусачки и стрипперы: Для обрезки и снятия изоляции с проводов вам понадобятся кусачки и стрипперы, чтобы обеспечить качественное соединение.
- Изолента и термоусадочные трубки: Эти материалы помогут изолировать соединения и защитить их от внешних воздействий.
Подбор правильных компонентов и инструментов является залогом успешной установки и эксплуатации спидометра 121.3802. Убедитесь, что все элементы соответствуют требованиям и стандартам, чтобы избежать проблем в будущем.
Сравнение с аналогичными моделями спидометров
Спидометр 121.3802 является одним из популярных приборов, используемых в различных автомобилях и мотоциклах. Однако на рынке существует множество аналогичных моделей, каждая из которых имеет свои особенности и преимущества. В этом разделе мы рассмотрим основные характеристики спидометра 121.3802 в сравнении с другими моделями, чтобы помочь пользователям сделать осознанный выбор.
Во-первых, стоит отметить, что спидометр 121.3802 отличается высокой точностью измерений. В отличие от некоторых аналогичных моделей, которые могут иметь погрешность в показаниях, этот спидометр обеспечивает стабильную работу и минимальные отклонения. Это особенно важно для водителей, которые стремятся соблюдать правила дорожного движения и контролировать скорость своего транспортного средства.
Во-вторых, спидометр 121.3802 имеет удобный и интуитивно понятный интерфейс. Многие пользователи отмечают, что дисплей легко читается даже при ярком солнечном свете, что является значительным преимуществом по сравнению с некоторыми конкурентами, у которых дисплей может быть нечетким или плохо видимым в условиях яркого освещения.
Также стоит обратить внимание на конструкцию спидометра. Модель 121.3802 выполнена из качественных материалов, что обеспечивает ее долговечность и устойчивость к механическим повреждениям. В отличие от более дешевых аналогов, которые могут быстро выходить из строя, этот спидометр способен служить долго при правильной эксплуатации.
Что касается функциональности, спидометр 121.3802 предлагает ряд дополнительных функций, таких как возможность подключения к бортовому компьютеру автомобиля и отображение дополнительных параметров, таких как пробег и расход топлива. Многие аналогичные модели могут не иметь таких возможностей, что делает 121.3802 более привлекательным выбором для автомобилистов, стремящихся к максимальному комфорту и информативности.
Наконец, стоит упомянуть о ценовом сегменте. Спидометр 121.3802 находится в среднем ценовом диапазоне, что делает его доступным для широкой аудитории. В то время как некоторые более дорогие модели могут предлагать дополнительные функции, такие как GPS-навигация или интеграция с мобильными приложениями, спидометр 121.3802 предлагает отличное соотношение цены и качества, что делает его разумным выбором для большинства пользователей.
В заключение, спидометр 121.3802 выделяется на фоне аналогичных моделей благодаря своей точности, удобству использования, качеству материалов и дополнительным функциям. При выборе спидометра важно учитывать не только цену, но и все перечисленные характеристики, чтобы обеспечить себе надежный и функциональный прибор для контроля скорости.
Преимущества и недостатки различных моделей
Спидометры, такие как модель 121.3802, имеют свои уникальные особенности, которые могут как облегчить, так и усложнить их использование в зависимости от конкретных условий эксплуатации. Рассмотрим основные преимущества и недостатки различных моделей спидометров, чтобы помочь пользователям сделать осознанный выбор.
Преимущества
- Точность измерений: Модели, подобные 121.3802, обеспечивают высокую точность измерений скорости, что особенно важно для водителей, стремящихся соблюдать правила дорожного движения.
- Устойчивость к внешним воздействиям: Многие современные спидометры имеют защиту от влаги и пыли, что позволяет им работать в сложных условиях, таких как дождь или пыльные дороги.
- Простота установки: Спидометры, как правило, имеют стандартные разъемы и распиновку, что упрощает процесс их подключения и установки на различные транспортные средства.
- Дополнительные функции: Некоторые модели могут предлагать дополнительные функции, такие как одометр, тахометр или возможность подключения к бортовому компьютеру, что делает их более универсальными.
Недостатки
- Стоимость: Высококачественные спидометры могут иметь значительную стоимость, что может стать препятствием для некоторых пользователей, особенно если они ищут бюджетные решения.
- Сложность в ремонте: В случае поломки некоторые модели могут требовать специализированного обслуживания, что может быть затруднительно в условиях ограниченного доступа к сервисным центрам.
- Зависимость от электроники: Современные спидометры часто зависят от электроники, что может привести к сбоям в работе при возникновении проблем с электрической системой автомобиля.
- Необходимость калибровки: Некоторые модели требуют периодической калибровки для поддержания точности, что может быть неудобно для пользователей, не обладающих техническими навыками.
Таким образом, при выборе спидометра, включая модель 121.3802, важно учитывать как преимущества, так и недостатки, чтобы выбрать устройство, которое наилучшим образом соответствует вашим потребностям и условиям эксплуатации. Правильный выбор спидометра может значительно повысить комфорт и безопасность вождения.
Часто задаваемые вопросы по подключению спидометра
Подключение спидометра 121.3802 может вызвать множество вопросов, особенно у тех, кто впервые сталкивается с этой задачей. В этом разделе мы постараемся ответить на наиболее распространенные вопросы, чтобы облегчить процесс установки и настройки устройства.
1. Как правильно подключить спидометр 121.3802?
Для подключения спидометра 121.3802 необходимо следовать схеме распиновки, которая обычно представлена в документации к устройству. Важно убедиться, что все соединения выполнены правильно, чтобы избежать повреждения устройства. Основные контакты включают питание, массу, сигнал от датчика скорости и дополнительные сигналы для подсветки и индикаторов.
2. Какие провода используются для подключения?
Рекомендуется использовать провода сечением не менее 0.5 мм² для обеспечения надежного соединения. Для подключения питания и массы можно использовать провода сечением 1.0 мм². Также стоит обратить внимание на качество изоляции проводов, чтобы избежать короткого замыкания.
3. Как проверить работоспособность спидометра после подключения?
После завершения подключения спидометра следует провести тестирование. Для этого можно запустить двигатель автомобиля и проехать небольшое расстояние, наблюдая за показаниями спидометра. Если устройство не отображает скорость, стоит проверить все соединения и убедиться, что датчик скорости работает корректно.
4. Что делать, если спидометр показывает неверные данные?
Если спидометр 121.3802 показывает неверные данные, необходимо проверить калибровку устройства. В некоторых случаях может потребоваться настройка коэффициента передачи, который зависит от типа трансмиссии и размера колес автомобиля. Инструкции по калибровке обычно можно найти в руководстве пользователя.
5. Как подключить дополнительные функции спидометра?
Спидометр 121.3802 может иметь дополнительные функции, такие как отображение пробега, температуры двигателя и уровня топлива. Для подключения этих функций необходимо использовать соответствующие контакты на разъеме спидометра и подключить их к датчикам, установленным в автомобиле. Подробные схемы подключения можно найти в технической документации.
6. Как избежать ошибок при подключении?
Чтобы избежать ошибок при подключении спидометра, рекомендуется заранее ознакомиться с документацией и схемами подключения. Также полезно использовать мультиметр для проверки целостности проводов и правильности подключения. Если возникают сомнения, лучше обратиться к специалисту для выполнения установки.
Следуя этим рекомендациям и ответам на часто задаваемые вопросы, вы сможете успешно подключить спидометр 121.3802 и обеспечить его корректную работу в вашем автомобиле.
