Спидометр является одним из ключевых элементов приборной панели Камаза, обеспечивая водителя необходимой информацией о скорости движения. Однако со временем механические спидометры могут давать сбои, что приводит к неправильным показаниям и, как следствие, к потенциально опасным ситуациям на дороге. В данной статье мы предлагаем подробную инструкцию по диагностике, ремонту и замене механического спидометра на Камаз, а также предоставляем таблицы передаточных чисел и коды ошибок, что поможет вам не только восстановить работоспособность устройства, но и правильно его откалибровать для точного отображения скорости.
Принципиальная схема и устройство привода
Система измерения скорости на традиционных моделях Камаз представляет собой механический механизм, который передает вращение от раздаточной коробки или трансмиссии к прибору на панели. Ключевым элементом этой передачи является гибкий вал в защитной оболочке, который вращается с частотой, пропорциональной скорости вращения колес автомобиля. Передаточное число выбрано так, чтобы один километр пути соответствовал определенному количеству оборотов троса.
Внутри устройства находится магнитный механизм, где вращающийся магнит генерирует вихревые токи в алюминиевом колпачке, который начинает вращаться. Угол отклонения стрелки зависит от скорости вращения магнита и силы противодействующей пружины. Точность измерений напрямую связана с состоянием этой пары трения и отсутствием люфтов в приводе. Любые заедания или изменения магнитных свойств могут искажать показания.
Если на автомобиле установлен комбинированный привод, где механический трос отвечает за спидометр, а электрический сигнал — за тахометр или датчик скорости, важно понимать, что неисправности могут быть смешанными. Механическая часть может подвергаться физическому повреждению, в то время как электрическая — окислению контактов и скачкам напряжения в бортовой сети.
В таблице ниже представлены основные узлы, участвующие в передаче вращения, и их функции:
| Узел | Функция | Частая неисправность |
|---|---|---|

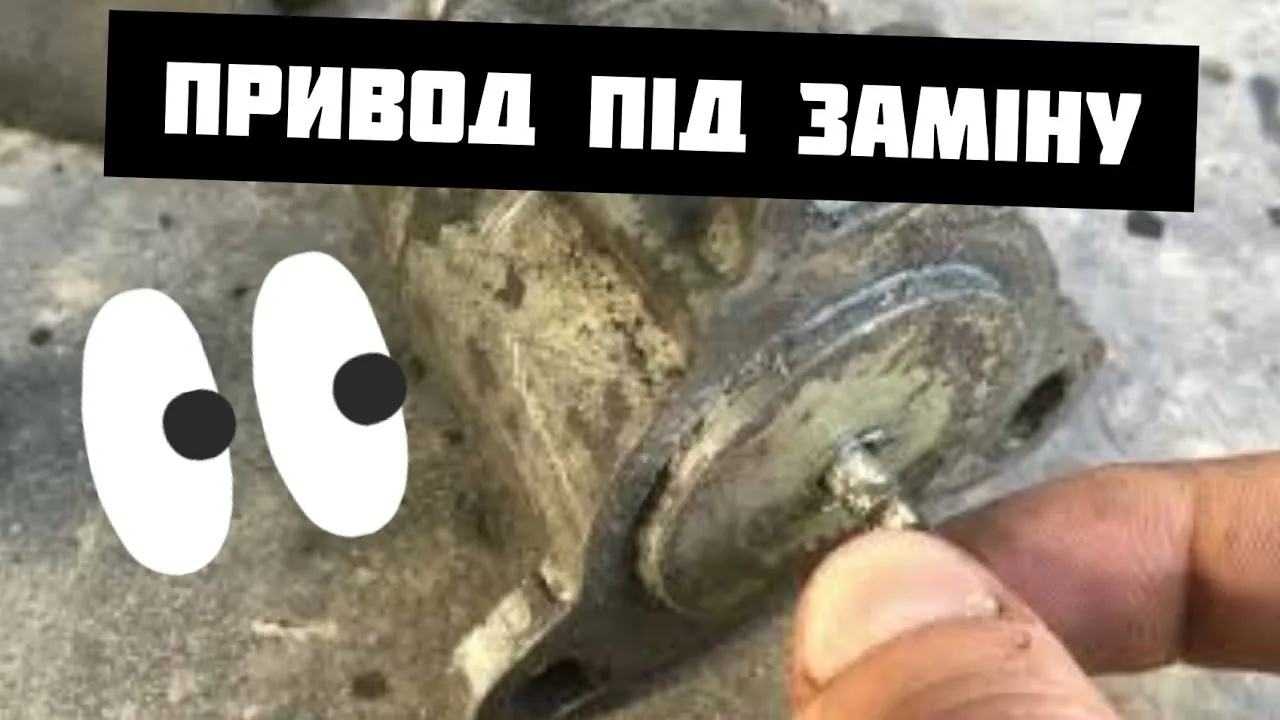

| Приводной вал КПП | Съем вращения с вторичного вала | Износ шлицев, утечка масла |
| Гибкий вал (трос) | Передача крутящего момента | Обрыв, заклинивание в оплетке |
| Редуктор спидометра | Коррекция передаточного числа | Слизывание зубьев шестерен |
Рекомендуется проверять состояние гайки крепления троса на выходе из коробки передач. В этом месте часто скапливаются грязь и влага, что приводит к коррозии и заклиниванию. Если гайка прикипела, попытка откручивания может повредить резьбу в картере КПП, что потребует дорогостоящего ремонта узла.
Диагностика неисправностей и поиск причин
Поиск причины неисправности начинается с визуального осмотра и проверки работы привода без снятия приборной панели. Если стрелка спидометра не поднимается или ведет себя нестабильно (дергается, запаздывает), необходимо определить место обрыва или заклинивания. Начальная диагностика помогает сэкономить время и избежать ненужной замены исправных компонентов.
Наиболее частым признаком является полный отказ спидометра при работающем двигателе. В этом случае отсоедините трос от редуктора на коробке передач и осмотрите квадратный наконечник. Если при движении автомобиля (с поднятой ведущей осью) наконечник не вращается, проблема в приводе или самом редукторе КПП.
Если трос вращается, но стрелка остается неподвижной, это указывает на неисправность спидометра. Внутри механизма мог сломаться магнит, рассыпаться ось или ослабнуть пружина. Часто причиной неисправности становится загрязнение внутренней втулки, где вращается вал, что приводит к избыточному трению. В таких случаях прибор может показывать заниженную скорость или стрелка «гуляет».
Для упорядочивания процесса диагностики воспользуйтесь следующим алгоритмом:
- Отсоедините трос от редуктора на КПП и проверьте вращение наконечника при движении автомобиля.
- Осмотрите оболочку троса по всей длине на наличие заломов, трещин и следов масла.
- Отсоедините трос от спидометра и проверьте, свободно ли вращается вал внутри прибора пальцами (без рывков).
- Проверьте состояние шестерен редуктора привода на наличие сколов и износа.
Важно помнить, что на старых моделях Камаз привод может быть подключен к раздаточной коробке, если автомобиль полноприводный. В этом случае добавляется еще один узел, который также может подвергаться износу. Смазка в редукторе раздатки могла загустеть или вытечь, что приводит к сухому трению и заклиниванию шестерен привода спидометра.
| Проблема | Возможные причины | Рекомендации по ремонту |
|---|---|---|
| Спидометр не работает | Поврежденный кабель | Проверить и заменить кабель |
| Спидометр показывает неверные значения | Неправильная установка или износ механизма | Проверить установку, отрегулировать или заменить механизм |
| Шум при работе спидометра | Износ подшипников или трение | Смазать подшипники или заменить их |
| Спидометр заедает | Загрязнение или повреждение механизма | Очистить механизм, проверить на наличие повреждений |
| Спидометр не реагирует на скорость | Проблемы с датчиком скорости | Проверить и заменить датчик скорости |
Интересные факты
Вот несколько интересных фактов о диагностике и ремонте механического спидометра КамАЗ:
Принцип работы: Механический спидометр КамАЗ основан на принципе центробежной силы. Он использует вращение тросика, который соединен с трансмиссией, для передачи информации о скорости. При этом скорость вращения тросика пропорциональна скорости движения автомобиля, что позволяет спидометру отображать актуальные данные.
Частые неисправности: Одной из распространенных проблем с механическими спидометрами является износ тросика или его повреждение. Это может привести к неправильным показаниям или полной остановке спидометра. Регулярная проверка состояния тросика и его смазка могут значительно продлить срок службы устройства.
Калибровка: После замены спидометра или тросика может потребоваться его калибровка. Это важно для обеспечения точности показаний. Калибровка может быть выполнена с помощью специального оборудования или путем сравнения показаний спидометра с эталонными значениями, что позволяет избежать ошибок в измерениях скорости.
Эти факты подчеркивают важность регулярного обслуживания и диагностики механического спидометра для обеспечения его надежной работы.
Замена и регулировка механического троса
Замена троса спидометра требует внимательности, так как неверная установка нового компонента может привести к его быстрому выходу из строя. Новый трос необходимо обработать графитовой смазкой, но не переусердствуйте с количеством, чтобы при низких температурах смазка не затвердела и не препятствовала вращению.
Перед установкой важно очистить места крепления и проверить состояние отверстия в коробке передач. Если в отверстие попала грязь или металлические частицы, их следует удалить, иначе это может быстро вывести из строя новый привод. Длина нового троса должна точно соответствовать оригиналу, иначе возможны заломы или чрезмерное натяжение.
При установке необходимо правильно зафиксировать оболочку троса в кронштейнах. Если оболочка будет свободно болтаться, вибрации быстро передадутся на внутренний вал, что может привести к его усталостному разрушению. Крепления должны быть надежными, но без чрезмерного сжатия оплетки.
Регулировка показаний после замены троса обычно не требуется, если передаточное число редуктора совпадает с маркировкой. Однако если показания отличаются более чем на 5-7%, может потребоваться замена шестерни привода или калибровка прибора. На механических спидометрах иногда предусмотрена возможность подгиба скобы пружины для корректировки, но это требует специального оборудования.
В таблице ниже представлены параметры совместимости для различных моделей:
| Модель Камаз | Тип привода | Длина троса (примерно) |
|---|---|---|
| 5320, 53212 | Механический | 2800-3000 мм |
| 5511, 55102 | Механический | 2600-2800 мм |
| 65115 (старые) | Комбинированный | 2900-3100 мм |
Если у вас нет точных данных о длине, лучше снять старый трос и измерить его, так как в зависимости от года выпуска и комплектации длина может варьироваться. Использование слишком длинного троса может привести к его укладке в кольца, что создаст дополнительное сопротивление вращению.
Ремонт приборной панели и спидометра

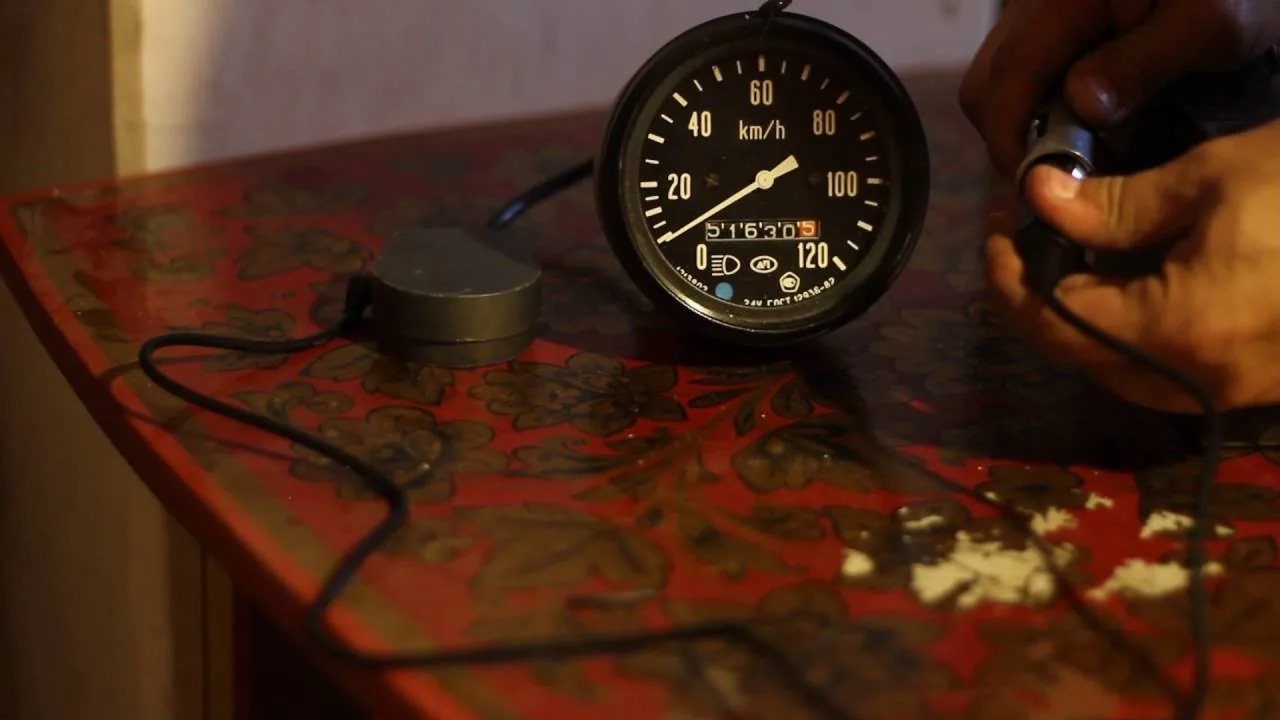

Разборка спидометра требует аккуратного подхода и специализированных инструментов. Внутри устройства находятся высокоточные компоненты, которые могут быть повреждены пылью и жиром. При снятии задней крышки важно бережно обращаться со стеклом и шкалой, а также избегать размагничивания постоянного магнита из-за ударов или перегрева.
Неисправности часто возникают из-за износа втулок, в которых вращается вал магнита. Если зазор вала превышает допустимые значения, магнит может задевать алюминиевый колпачок, что приводит к рывкам стрелки или её полной остановке. Втулки можно заменить на аналогичные, подобрав их из комплектов для ремонта электрических приборов.
Если стрелка спидометра начинает дрожать или прыгать, причиной может быть разбалансировка магнитной системы или ослабление спиральной пружины. Со временем пружина теряет свои свойства и растягивается, что приводит к занижению показаний на высоких скоростях. Восстановить пружину невозможно, поэтому потребуется замена узла или всего спидометра.
Для извлечения прибора из щитка необходимо выполнить следующие шаги:
- Удалить декоративные заглушки и открутить крепежные винты.
- Осторожно отжать фиксаторы и вынуть прибор из гнезда.
- Отсоединить трос и электрические разъемы (если имеется подсветка).
- Разобрать корпус, открутив винты по всему периметру.
После завершения ремонта важно проверить герметичность корпуса. Попадание влаги внутрь спидометра может привести к окислению контактов подсветки и коррозии металлических деталей механизма. Для герметизации стыков рекомендуется использовать тонкий слой силиконового герметика, избегая его попадания на подвижные элементы.
Типичные ошибки при обслуживании
Многие водители и механики совершают распространенные ошибки, стремясь быстро устранить неисправности. Это может привести к повторным поломкам. Осознание этих ошибок поможет избежать ненужных расходов и простоев техники.
- Использование густых смазок для троса — применение солидола при низких температурах может вызвать его застывание и обрыв троса. Рекомендуется использовать специальные смазки на основе графита или тефлона.
- Недостаточное внимание к редуктору КПП — замена троса без проверки состояния шестерен привода в коробке передач может привести к быстрому выходу нового троса из строя из-за заклинивания шестерен.
- Применение чрезмерной силы при установке — неправильная установка троса, например, его забивание или перекручивание оболочки, создает внутренние напряжения, которые могут разрушить структуру троса при первой же вибрации.
- Установка некалиброванного устройства — замена спидометра на аналогичный без проверки передаточного числа редуктора может привести к неправильным показаниям скорости и пробега.
Контроль показаний и безопасность движения
Правильная работа спидометра — это не только требование законодательства, но и важный аспект безопасности на дороге. Регулярная проверка показаний спидометра по сравнению с данными навигатора или дорожными знаками позволяет своевременно выявить возможные неисправности. Например, если при скорости 90 км/ч навигатор показывает 85 км/ч, это сигнализирует о необходимости проверки привода.
Такое отклонение предусмотрено для повышения безопасности, чтобы водитель не превышал допустимую скорость даже при небольших ошибках в показаниях. Однако расхождения, превышающие 15 км/ч, могут указывать на наличие неисправностей.
Если у вас есть сомнения в точности показаний после ремонта, рекомендуется обратиться на стенд для проверки спидометров. На стенде прибор протестируют на различных скоростях и предоставят протокол соответствия. Это особенно важно для автомобилей, занимающихся междугородними перевозками, где точный учет пробега и моточасов имеет критическое значение.
В заключение, поддержание спидометра в исправном состоянии требует регулярного внимания к состоянию троса и редуктора. Своевременная смазка, замена изношенных деталей и аккуратный монтаж помогут продлить срок службы устройства на весь период эксплуатации автомобиля. Не игнорируйте первые признаки неисправности, такие как колебания стрелки или посторонние звуки из-под панели, так как они могут предвещать более серьезные поломки.
Соблюдение технических норм и использование оригинальных запчастей обеспечивают точность показаний и безопасность на дороге. Исправный спидометр помогает избежать штрафов и способствует экономии топлива, поддерживая оптимальный режим работы двигателя.
Инструменты и материалы для ремонта
Для успешной диагностики и ремонта механического спидометра Камаз необходимо подготовить определённый набор инструментов и материалов. Это позволит не только ускорить процесс, но и повысить качество выполняемых работ.
Инструменты
- Отвертки: Набор плоских и крестовых отверток различных размеров. Они понадобятся для снятия крышек и доступа к внутренним компонентам спидометра.
- Гаечные ключи: Набор ключей различных размеров, включая торцевые и рожковые. Используются для откручивания крепежных элементов, удерживающих спидометр на месте.
- Плоскогубцы: Понадобятся для работы с мелкими деталями, а также для извлечения зажимов и пружин.
- Мультиметр: Для проверки электрических соединений и диагностики возможных неисправностей в проводке, если спидометр имеет электрические компоненты.
- Калиперы и штангенциркуль: Для точного измерения деталей и проверки их состояния.
- Лупа или увеличительное стекло: Для детального осмотра мелких деталей и выявления повреждений.
- Набор для снятия щитков: Специальные инструменты, которые помогут аккуратно снять защитные элементы, не повредив их.
Материалы
- Смазочные материалы: Специальные смазки для механизмов спидометра, которые помогут уменьшить трение и износ деталей.
- Клеи и герметики: Для восстановления герметичности и прочности соединений, если это необходимо.
- Запасные части: Важно иметь под рукой основные запасные части, такие как шестерни, пружины и другие элементы, которые могут потребовать замены.
- Чистящие средства: Для удаления загрязнений и старой смазки с деталей спидометра. Это могут быть специальные жидкости или растворители.
- Изолента и термоусадочные трубки: Для восстановления изоляции проводов и соединений, если они повреждены.
Подготовив все необходимые инструменты и материалы, можно переходить к диагностике и ремонту механического спидометра Камаз. Важно помнить, что аккуратность и внимание к деталям играют ключевую роль в успешном выполнении работ.
Проверка точности показаний спидометра
Проверка точности показаний спидометра является важным этапом диагностики механического спидометра на автомобилях Камаз. Неправильные показания могут привести к ошибкам в расчете пробега, а также к проблемам с соблюдением скоростного режима. Для проверки точности спидометра необходимо выполнить несколько шагов.
Первым делом, необходимо подготовить автомобиль. Убедитесь, что он находится на ровной поверхности и имеет достаточный уровень топлива. Также стоит проверить, что колеса автомобиля находятся в хорошем состоянии и правильно накачаны, так как это может повлиять на точность показаний спидометра.
Следующий шаг — это использование специального оборудования для проверки. Наиболее распространенным методом является использование GPS-навигатора или мобильного приложения, которое может отслеживать скорость автомобиля. Установите навигатор на приборной панели и запустите его перед началом движения.
После этого, вы можете начать движение на автомобиле с постоянной скоростью, например, 40, 60 и 80 км/ч. Важно поддерживать заданную скорость как можно более точно. В это время наблюдайте за показаниями спидометра и сравнивайте их с данными GPS-навигатора.
Если вы заметили значительное расхождение между показаниями спидометра и GPS, это может указывать на необходимость калибровки или ремонта спидометра. Для более точной проверки можно провести тест на различных скоростях, чтобы определить, на каком диапазоне спидометр показывает наибольшее отклонение.
Если спидометр показывает постоянное отклонение, это может быть связано с износом механических частей, таких как трос спидометра или сам механизм. В этом случае рекомендуется провести визуальный осмотр этих компонентов. Проверьте трос на наличие повреждений, изломов или коррозии. Если трос в порядке, то следует обратить внимание на сам механизм спидометра, который может требовать смазки или замены.
Также стоит учитывать, что на точность показаний спидометра могут влиять изменения в размерах колес. Если на автомобиль были установлены колеса другого диаметра, это может привести к неправильным показаниям. В таких случаях необходимо либо вернуть оригинальные колеса, либо произвести калибровку спидометра с учетом новых размеров.
В заключение, регулярная проверка точности показаний спидометра — это важная часть обслуживания автомобиля Камаз. Это не только поможет избежать штрафов за превышение скорости, но и обеспечит более точный учет пробега, что особенно важно для коммерческого транспорта.
Советы по профилактическому обслуживанию
Профилактическое обслуживание механического спидометра Камаз является важной частью общего ухода за автомобилем. Регулярная проверка и обслуживание спидометра помогут избежать серьезных поломок и обеспечат точность показаний. Ниже представлены основные рекомендации по профилактическому обслуживанию механического спидометра.
1. Регулярная проверка состояния спидометра
Каждые 10 000 километров пробега рекомендуется проводить визуальный осмотр спидометра. Обратите внимание на наличие трещин или повреждений на стекле и корпусе устройства. Если обнаружены дефекты, следует заменить спидометр или его элементы.
2. Проверка подключения и состояния проводки
Проверьте состояние проводки, соединяющей спидометр с датчиком скорости. Убедитесь, что все соединения надежны, а изоляция проводов не повреждена. В случае обнаружения коррозии или повреждений, необходимо заменить проводку или очистить контакты.
3. Смазка механических частей
Механические спидометры содержат подвижные части, которые могут нуждаться в смазке. Используйте специальные смазочные материалы, рекомендованные производителем. Наносите смазку на шестерни и другие подвижные элементы, чтобы предотвратить их износ и заедание.
4. Проверка точности показаний
Для проверки точности показаний спидометра можно использовать GPS-навигатор или мобильное приложение. Сравните показания спидометра с данными GPS на различных скоростях. Если обнаружены значительные расхождения, возможно, потребуется калибровка спидометра.
5. Замена изношенных деталей
При регулярном обслуживании обращайте внимание на состояние внутренних механизмов спидометра. Если вы заметили, что спидометр работает с перебоями или показывает неправильные значения, возможно, потребуется замена изношенных деталей, таких как шестерни или пружины.
6. Защита от влаги и загрязнений
Спидометр может быть подвержен воздействию влаги и грязи, что может привести к его неисправности. Убедитесь, что уплотнительные элементы корпуса спидометра находятся в хорошем состоянии. При необходимости замените их, чтобы предотвратить попадание влаги внутрь устройства.
7. Обращение к специалистам
Если вы не уверены в своих силах или не имеете необходимого опыта, лучше обратиться к профессионалам для диагностики и ремонта спидометра. Специалисты смогут быстро выявить и устранить неисправности, что сэкономит ваше время и деньги.
Следуя этим рекомендациям, вы сможете продлить срок службы механического спидометра вашего Камаза и обеспечить его надежную работу на протяжении всего времени эксплуатации автомобиля.
