Привод ТНВД Камаз Евро-2 и его регулировка

Опубликовано: 02.10.2026

В данной статье мы подробно рассмотрим схему и устройство привода топливного насоса высокого давления (ТНВД) на автомобилях КамАЗ Евро-2. Понимание работы этого узла является ключевым для эффективной эксплуатации и ремонта двигателей, так как от правильной настройки и функционирования привода ТНВД зависит не только производительность, но и экономичность работы двигателя. Мы также обсудим устройство муфты опережения, порядок установки и типичные ошибки, которые могут возникнуть при ремонте, что поможет избежать распространенных проблем и продлить срок службы вашего автомобиля.

Конструктивные особенности и устройство привода

Основой системы передачи вращения является шестерня привода топливного насоса высокого давления (ТНВД), которая постоянно взаимодействует с промежуточной шестерней газораспределительного механизма. На двигателях серии КамАЗ-740, соответствующих экологическому стандарту Евро-2, используется топливный насос модели ЯЗДА 337 или его аналоги, соединенные с приводом через шлицевое соединение. Крутящий момент передается от коленчатого вала через систему шестерен, что обеспечивает синхронизацию работы топливной системы с тактами цилиндров.

Автоматическая муфта опережения впрыска — ключевой элемент, влияющий на эффективность сгорания топлива. Это устройство изменяет угол опережения начала впрыска в зависимости от частоты вращения коленчатого вала. При низких оборотах грузики муфты сжаты пружинами, что приводит к более позднему впрыску. С увеличением оборотов центробежная сила разводит грузики, поворачивая кулачковую шайбу к более раннему впрыску, необходимому для полного сгорания топливной смеси.

На моделях Евро-2 используется улучшенная конструкция муфты по сравнению с предыдущими версиями. Это обеспечивает более плавное изменение угла опережения, что положительно сказывается на уровне шума и токсичности выхлопных газов. Внутри корпуса муфты находятся качающиеся грузы, которые опираются на пальцы, установленные в ведущей полумуфте. Перемещение грузов ограничивается упорами, а возврат в исходное положение происходит с помощью пружин.

⚠️ Внимание: Установка неоригинальных или восстановленных муфт опережения может привести к нестабильной работе двигателя в переходных режимах. Обязательно проверяйте маркировку детали перед установкой.

Смазка трущихся пар привода осуществляется за счет разбрызгивания масла из общей системы смазки двигателя, однако в самой муфте опережения имеется отдельная масляная ванна. Герметичность этой полости критична, так как попадание топлива или загрязнений внутрь механизма может изменить его динамические характеристики. Уплотнительные манжеты и сальники должны быть в идеальном состоянии, чтобы предотвратить утечки масла и подсос воздуха.

Элементы передачи вращения

Передача крутящего момента начинается с шестерни коленчатого вала, которая активирует промежуточную шестерню. Эта промежуточная шестерня соединяется с ведущей шестерней привода топливного насоса высокого давления (ТНВД). Зубчатый венец этих шестерен имеет специальный профиль, обеспечивающий минимальный уровень шума и износа даже при значительных нагрузках. В двигателях КамАЗ используется косозубая передача, что способствует плавной передаче усилия и снижает ударные нагрузки на зубья.

Ведущая шестерня привода надежно фиксируется на валу, который проходит через корпус насоса. На конце этого вала, выходящего из корпуса ТНВД, установлена полумуфта, соединяющая вал насоса с муфтой опережения. Соединение выполнено в виде шлиц-шлиц, что позволяет передавать высокий крутящий момент без риска проскальзывания. Зазоры в шлицевом соединении должны быть минимальными; наличие люфтов указывает на износ и требует замены узла.

Для компенсации возможных перекосов и обеспечения плавного вращения в конструкции предусмотрена плавающая шайба. Она принимает на себя осевые нагрузки и позволяет валу насоса занимать оптимальное положение относительно оси вращения. Износ этой шайбы может привести к заклиниванию вала или ускоренному износу втулок насоса, поэтому при ремонте её состоянию уделяется особое внимание.

Интересные факты

Вот несколько интересных фактов о схеме и устройстве привода топливного насоса высокого давления (ТНВД) на Камазах Евро-2:

Механический привод: На Камазах Евро-2 ТНВД обычно приводится в действие от коленчатого вала двигателя через шестеренчатую передачу. Это обеспечивает высокую точность синхронизации работы насоса с движением поршней, что критично для эффективного впрыска топлива и, как следствие, для работы двигателя в целом.
Регулировка подачи топлива: В ТНВД Камазов Евро-2 используется система механической регулировки подачи топлива, которая позволяет адаптировать количество впрыскиваемого топлива в зависимости от нагрузки на двигатель. Это достигается за счет изменения угла наклона плунжера насоса, что позволяет оптимизировать расход топлива и снизить выбросы вредных веществ.
Устойчивость к условиям эксплуатации: Привод ТНВД на Камазах Евро-2 спроектирован с учетом жестких условий эксплуатации, характерных для грузовых автомобилей. Использование высококачественных материалов и надежных механизмов обеспечивает долговечность и стабильную работу насоса даже в сложных климатических условиях и при высоких нагрузках.

Эти факты подчеркивают важность конструкции привода ТНВД для надежности и эффективности работы двигателей Камазов Евро-2.

Принцип работы муфты опережения впрыска

Работа муфты опережения основана на физическом законе, описывающем влияние центробежной силы. При низких оборотах двигателя центробежная сила, действующая на грузики, недостаточна для преодоления сопротивления пружин. В этом состоянии грузики располагаются ближе к центру вращения, а ведущая и ведомая полумуфты находятся в положении, соответствующем позднему впрыску. Это необходимо для упрощения запуска и обеспечения стабильной работы на холостом ходу.

С увеличением частоты вращения коленчатого вала возрастает и центробежная сила, воздействующая на грузики муфты. Грузики начинают расходиться, преодолевая усилие пружин. Поскольку грузики соединены с ведомой полумуфтой, связанной с валом топливного насоса высокого давления, их расхождение приводит к повороту ведомой полумуфты относительно ведущей. Этот поворот осуществляется в сторону опережения, что означает, что впрыск топлива начинается раньше.

Максимальный угол опережения достигается при определенных оборотах, после чего дальнейшее увеличение частоты вращения не приводит к значительным изменениям угла. Это предотвращает слишком ранний впрыск на высоких оборотах, что могло бы вызвать жесткую и шумную работу двигателя. Настройка жесткости пружин и массы грузиков определяет характеристики работы муфты, которые тщательно подбираются инженерами для каждого типа двигателя.

Корректная работа муфты непосредственно влияет на температурный режим двигателя. Слишком ранний впрыск может привести к повышению температуры в камере сгорания и увеличению ударных нагрузок на кривошипно-шатунный механизм. В то же время слишком поздний впрыск может вызвать догорание топлива в выпускном трубопроводе, что приводит к перегреву выпускных клапанов и турбокомпрессора, а также к увеличению дымности выхлопных газов.

Динамика изменения угла опережения

Изменение угла опережения не подчиняется линейным законам. В диапазоне от холостого хода до средних оборотов угол изменяется наиболее активно. Это связано с тем, что в этом режиме двигатель чаще всего работает под нагрузкой, и требуется точная настройка момента впрыска для достижения оптимальной тяги и экономичности. График изменения угла представляет собой кривую, которая выравнивается на плато при достижении номинальных оборотов.

На двигателях КамАЗ Евро-2 диапазон изменения угла опережения составляет около 6-8 градусов поворота кулачкового вала. Это приводит к значительным изменениям в фазах впрыска, что, в свою очередь, существенно сказывается на мощности. Механизм муфты должен реагировать на изменения оборотов практически мгновенно, без задержек и зависаний. Любая инерционность в работе грузов может вызвать провалы мощности или дымление при резком нажатии на педаль акселератора.

Внутренняя поверхность корпуса муфты, по которой перемещаются грузы, должна быть абсолютно гладкой. Появление задиров или коррозии нарушает плавность движения грузов. В результате муфта может работать с рывками, что приводит к нестабильной работе двигателя. Чтобы избежать этого, в муфту заливается специальное масло, которое эффективно отводит тепло от трущихся поверхностей.

Параметр	Значение / Описание
Тип муфты	Центробежная, двухрежимная
Диапазон изменения угла	6-8 градусов поворота вала ТНВД
Тип смазки	Моторное масло (общее с двигателем или отдельная ванна)
Ресурс до ремонта	Около 300-400 тыс. км (в зависимости от условий эксплуатации)

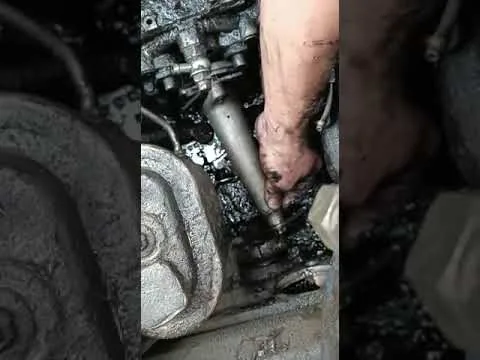

Порядок установки и регулировки привода ТНВД

Установка топливного насоса высокого давления на двигатель КамАЗ требует внимательного соблюдения последовательности действий. Даже небольшая ошибка, например, на один зуб шестерни или деление муфты, может привести к сбоям в работе двигателя. Прежде чем начать установку, убедитесь, что двигатель находится в положении, соответствующем началу впрыска в первом цилиндре. Для этого используются метки на маховике или специальный установочный штифт.

Процесс установки начинается с совмещения меток на шестернях привода. Метка на ведущей шестерне привода ТНВД должна совпадать с меткой на промежуточной шестерне. В то же время вал ТНВД должен находиться в положении начала впрыска. Этот момент контролируется по началу движения плунжера вверх, что можно отслеживать с помощью прозрачной трубки, подключенной к штуцеру первой секции насоса.

После установки насоса и его фиксации болтами производится окончательная регулировка угла опережения впрыска. Для этого используется поворотная шайба в приводе или проворачивание корпуса муфты относительно фланца. Точность установки проверяется с помощью специального инструмента или контроля хода плунжера. Допустимые отклонения очень малы и измеряются в долях миллиметра или градусах.

Алгоритм выставления меток

Сначала установите поршень первого цилиндра в верхнюю мертвую точку (ВМТ) на такте сжатия. Для этого открутите стопорную пробку в блоке цилиндров (если она есть) или используйте индикатор хода. Поворачивая коленчатый вал по часовой стрелке, добейтесь совпадения риски на маховике с указателем на картере.

Затем совместите метки на шестернях привода. На шестерне привода топливного насоса высокого давления (ТНВД) и промежуточной шестерне есть риски, которые должны совпасть в момент их зацепления. Если метки не совпадают при установленном поршне в ВМТ, разъедините шестерни, проверьте вал насоса или коленвал на один полный оборот и повторите попытку. Избегайте чрезмерного усилия, чтобы не повредить зубья шестерен.

Заключительный этап — проверка начала подачи топлива. На ТНВД установите устройство с прозрачной трубкой. Медленно поворачивая коленвал, следите за уровнем топлива в трубке. Момент, когда уровень начнет подниматься, соответствует началу впрыска. В это время метка на муфте опережения должна находиться точно напротив указателя на корпусе насоса или фланце.

Установите поршень первого цилиндра в ВМТ на такте сжатия.
Совместите метки на шестерне привода ТНВД и промежуточной шестерне.
Установите ТНВД на двигатель, обеспечив правильное зацепление шлицев.
Закрепите насос болтами, но не затягивайте их до конца.
Проверьте начало впрыска с помощью индикатора или прозрачной трубки.
При необходимости проверьте корпус муфты для точной установки угла.
Затяните крепежные болты и установите защитный кожух.

После завершения сборки проверьте работу двигателя на слух и по цвету выхлопа. Отсутствие посторонних звуков и ровный цвет выхлопных газов указывают на правильную установку. Если двигатель работает нестабильно, повторите процедуру установки меток, уделяя особое внимание чистоте контактных поверхностей и состоянию шлицев.

Диагностика неисправностей и типичные ошибки

В процессе работы привода ТНВД он подвергается значительным механическим и тепловым нагрузкам. Основные признаки неисправности включают металлический стук, усиливающийся при изменении оборотов, а также сложности с запуском двигателя. Дополнительно на проблемы с приводом могут указывать увеличенный расход топлива и потеря мощности, что связано с нарушением оптимального угла впрыска.

Диагностику следует начинать с визуального осмотра. Необходимо проверить наличие подтеков масла в области фланца насоса, что может свидетельствовать о проблемах с герметичностью сальников. Далее следует прослушать двигатель с помощью стетоскопа или технической трубки. Стук в области шестерен часто указывает на износ зубьев или подшипников вала привода. Глухой стук может говорить о наличии люфта в муфте опережения.

Для более детальной диагностики может понадобиться снятие насоса и проверка узлов на наличие дефектов. Измеряются зазоры в шлицевых соединениях, а также проверяется свободный ход грузов муфты. Если грузы заедают или перемещаются с трудом, муфта подлежит замене или капитальному ремонту. Также важно проверить состояние шестерен: выкрошенные зубья или значительный износ профиля требуют замены всего комплекта шестерен.

Симптом	Возможная причина	Метод устранения
Стук при разгоне	Износ грузов муфты или пружин	Замена муфты опережения
Дымный выхлоп	Неверный угол опережения впрыска	Регулировка начала впрыска
Трудный пуск	Слишком позднее зажигание	Проверка меток и регулировка ТНВД

Типичные ошибки при ремонте

При обслуживании топливного насоса высокого давления (ТНВД) часто возникают ошибки, которые могут свести на нет все усилия. Одной из наиболее распространенных является неправильная установка меток. Механики иногда путают метки верхней мертвой точки (ВМТ) и метки начала впрыска, что приводит к сбоям в работе двигателя.

Еще одной частой ошибкой является пренебрежение состоянием шлицевых соединений. Установка нового насоса на изношенный вал или наоборот может быстро вывести из строя новую деталь. Люфт в соединении создает ударные нагрузки, которые могут разрушить шлицы всего за несколько тысяч километров. Обязательно проверяйте сопрягаемые пары на наличие люфта.

К ошибкам также относится использование неподходящих смазочных материалов или их недостаточное количество при сборке. Сухая сборка муфты опережения приводит к ее быстрому износу и заклиниванию. Кроме того, чрезмерная затяжка болтов крепления фланца может вызвать деформацию корпуса муфты и заклинивание грузов.

Неправильное совмещение меток — приводит к сбоям в фазах газораспределения и впрыска, двигатель может работать нестабильно или глохнуть. Важно строго следовать инструкциям и использовать специальные установочные инструменты.
Игнорирование люфта в шлицах — вызывает ударные нагрузки и разрушение соединения. Необходимо заменить изношенные пары «вал-муфта».
Недостаток смазки при сборке — приводит к сухому трению и заклиниванию подвижных частей муфты. Все трущиеся поверхности должны быть хорошо смазаны.
Использование неоригинальных прокладок — может изменить расстояние от фланца до двигателя, нарушая кинематику привода. Рекомендуется использовать только оригинальные уплотнители.

⚠️ Важно: При замене шестерен привода рекомендуется менять весь комплект (ведущую, промежуточную и шестерню коленвала), так как совместная работа старых и новых зубьев невозможна.

Обслуживание и продление ресурса узла

Для надежной работы привода ТНВД необходимо регулярно проводить техническое обслуживание. Это включает мониторинг уровня и состояния масла в двигателе, так как привод получает смазку из общей системы. Загрязненное масло или несвоевременная замена фильтра могут привести к попаданию абразивных частиц в зону зацепления шестерен и подшипники вала насоса.

Регулярная проверка затяжки крепежных болтов фланца ТНВД помогает избежать вибраций и смещения насоса. Вибрация создает лишний шум и ускоряет износ шлицев и сальников. При каждом плановом техническом обслуживании стоит осматривать область соединения насоса с двигателем на наличие масляных потеков.

Качество топлива также имеет большое значение. Хотя это не связано напрямую с механической частью привода, некачественное топливо может вызвать детонацию и резкую работу двигателя, что увеличивает нагрузку на все элементы кривошипно-шатунного механизма, включая привод ТНВД. Удары от детонации передаются через плунжеры на кулачковый вал и далее на шестерни привода.

В зимний период особенно важно давать двигателю время на прогрев перед началом движения. Работа на холодном масле приводит к увеличению износа трущихся пар привода ТНВД, так как высокая вязкость масла затрудняет его проникновение в зазоры. Прогрев позволяет маслу достичь рабочей вязкости и обеспечить полноценную смазку всех узлов.

Соблюдение этих рекомендаций поможет значительно продлить срок службы топливной аппаратуры и двигателя в целом. Привод ТНВД — высокоточный механизм, требующий внимательного отношения и качественного обслуживания. Игнорирование рекомендаций производителя может привести к дорогостоящему ремонту и простоям техники.

Сравнение с другими системами впрыска

Система впрыска топлива является одним из ключевых компонентов в работе дизельного двигателя, и ТНВД (топливный насос высокого давления) Камаз Евро-2 не является исключением. В отличие от других систем впрыска, таких как механические и электронные системы, ТНВД Камаз Евро-2 сочетает в себе ряд особенностей, которые обеспечивают его эффективность и надежность.

Во-первых, ТНВД Камаз Евро-2 использует механический принцип работы, что делает его менее зависимым от электроники. Это особенно важно для эксплуатации в условиях, где доступ к электроэнергии может быть ограничен. Механическая система позволяет более точно контролировать подачу топлива, что в свою очередь способствует снижению расхода топлива и уменьшению выбросов вредных веществ.

Во-вторых, в отличие от современных электронных систем впрыска, которые могут иметь сложные алгоритмы управления и множество датчиков, ТНВД Камаз Евро-2 проще в обслуживании и ремонте. Это делает его более доступным для владельцев старых моделей Камаз, которые могут столкнуться с трудностями в поиске запчастей для современных систем.

Третьим важным аспектом является то, что ТНВД Камаз Евро-2 обеспечивает высокое давление впрыска, что позволяет достичь более полного сгорания топлива. Это особенно актуально для дизельных двигателей, где качество сгорания напрямую влияет на мощность и экономичность работы. В то время как некоторые электронные системы могут иметь ограничения по давлению впрыска, механический ТНВД способен поддерживать стабильное давление даже при изменении условий работы двигателя.

Кроме того, стоит отметить, что системы впрыска, использующие насосы с электронным управлением, могут быть более чувствительными к качеству топлива. В случае с ТНВД Камаз Евро-2, механическая система менее подвержена негативным последствиям от использования некачественного топлива, что делает ее более универсальной для различных условий эксплуатации.

Наконец, стоит упомянуть о стоимости и доступности. Механические системы, такие как ТНВД Камаз Евро-2, обычно дешевле в производстве и ремонте по сравнению с электронными аналогами. Это делает их более привлекательными для владельцев грузовых автомобилей, особенно в условиях ограниченного бюджета.

Таким образом, ТНВД Камаз Евро-2, несмотря на свою простоту, предлагает ряд преимуществ по сравнению с другими системами впрыска, что делает его надежным выбором для эксплуатации в различных условиях. Его механическая конструкция, высокая надежность и доступность делают его важным элементом в системе питания дизельных двигателей Камаз.

Преимущества и недостатки привода ТНВД Камаз Евро-2

Привод топливного насоса высокого давления (ТНВД) на автомобилях Камаз Евро-2 имеет свои уникальные особенности, которые влияют на его эксплуатационные характеристики. Рассмотрим основные преимущества и недостатки данного привода.

Преимущества:

Надежность: Привод ТНВД Камаз Евро-2 отличается высокой надежностью благодаря простоте конструкции и использованию качественных материалов. Это позволяет минимизировать вероятность поломок и обеспечивает длительный срок службы.
Эффективность: Система привода обеспечивает стабильную работу ТНВД, что способствует оптимальному распылению топлива и, как следствие, повышению эффективности сгорания. Это позволяет снизить расход топлива и уменьшить выбросы вредных веществ в атмосферу.
Устойчивость к нагрузкам: Привод способен выдерживать значительные механические нагрузки, что особенно важно при эксплуатации в тяжелых условиях. Это делает его подходящим для работы в различных климатических и дорожных условиях.
Простота обслуживания: Конструкция привода позволяет легко проводить техническое обслуживание и замену изношенных деталей. Это снижает затраты на ремонт и упрощает процесс обслуживания автомобиля.

Недостатки:

Шумность: Одним из недостатков привода ТНВД является повышенный уровень шума во время работы. Это может быть связано с особенностями конструкции и механическими потерями, что иногда вызывает дискомфорт для водителя и пассажиров.
Чувствительность к качеству топлива: Привод ТНВД требует использования качественного топлива, так как низкокачественное топливо может привести к быстрому износу деталей и снижению эффективности работы системы.
Сложность диагностики: В случае неисправностей диагностика работы привода может быть затруднена, что требует привлечения специалистов и использования специализированного оборудования для выявления и устранения проблем.
Ограниченная совместимость: Привод ТНВД Камаз Евро-2 может иметь ограниченную совместимость с некоторыми модификациями двигателей, что может усложнить процесс замены или модернизации системы на других моделях автомобилей.

Таким образом, привод ТНВД Камаз Евро-2 обладает как преимуществами, так и недостатками, которые необходимо учитывать при эксплуатации и обслуживании автомобилей данной марки. Правильный выбор и использование данного привода могут значительно повысить эффективность работы автомобиля и продлить его срок службы.

Современные технологии и их влияние на привод ТНВД

Современные технологии значительно изменили подход к проектированию и производству приводов топливных насосов высокого давления (ТНВД), особенно для таких автомобилей, как КамАЗ Евро-2. Эти изменения касаются как механических, так и электронных компонентов, что в свою очередь влияет на эффективность работы двигателя, его экономичность и уровень выбросов.

Одним из ключевых аспектов современных технологий является внедрение электронных систем управления. В отличие от традиционных механических систем, электронные блоки управления (ЭБУ) позволяют более точно регулировать подачу топлива в зависимости от условий работы двигателя. Это достигается за счет использования датчиков, которые отслеживают параметры, такие как температура, давление и скорость вращения коленчатого вала. Эти данные обрабатываются ЭБУ, который в реальном времени корректирует работу ТНВД, обеспечивая оптимальную подачу топлива.

Кроме того, современные технологии позволяют использовать более совершенные материалы для изготовления компонентов привода ТНВД. Например, применение легких и прочных сплавов, а также новых полимерных материалов, способствует снижению веса и увеличению долговечности узлов. Это, в свою очередь, улучшает общую надежность системы и снижает вероятность поломок.

Также стоит отметить, что современные приводы ТНВД часто оснащаются системами самодиагностики. Это позволяет заранее выявлять потенциальные неисправности и проводить профилактическое обслуживание, что значительно увеличивает срок службы оборудования. Системы самодиагностики могут сообщать о необходимости замены фильтров, проверке давления и других важных параметров, что делает эксплуатацию автомобиля более безопасной и предсказуемой.

Важным аспектом является и использование технологий, направленных на снижение выбросов вредных веществ. Современные ТНВД могут работать в сочетании с системами рециркуляции отработавших газов (EGR) и катализаторами, что позволяет значительно уменьшить уровень выбросов. Это особенно актуально для автомобилей, соответствующих стандартам Евро-2, где требования к экологии становятся все более строгими.

Таким образом, современные технологии оказывают значительное влияние на привод ТНВД КамАЗ Евро-2, улучшая его характеристики, повышая надежность и снижая негативное воздействие на окружающую среду. Внедрение новых решений в области электроники, материаловедения и систем управления позволяет создавать более эффективные и экономичные двигатели, что является важным шагом в развитии автомобильной промышленности.

Инновации в конструкции и материалах

Современные системы впрыска топлива, такие как ТНВД (топливный насос высокого давления) на автомобилях Камаз Евро-2, претерпели значительные изменения благодаря внедрению новых технологий и материалов. Эти инновации направлены на повышение эффективности работы двигателя, снижение расхода топлива и уменьшение выбросов вредных веществ в атмосферу.

Одним из ключевых аспектов является использование высокопрочных и легких материалов, таких как алюминиевые сплавы и композиты, что позволяет снизить общий вес привода и улучшить его характеристики. Эти материалы обладают высокой коррозионной стойкостью, что увеличивает срок службы компонентов и снижает необходимость в частом обслуживании.

Кроме того, в конструкции ТНВД были внедрены новые технологии обработки деталей, такие как лазерная резка и 3D-печать, что позволяет создавать более сложные формы и улучшать точность сборки. Это, в свою очередь, способствует повышению надежности работы насоса и уменьшению потерь на трение.

Инновации также коснулись системы управления впрыском. В современных ТНВД используются электронные блоки управления, которые обеспечивают более точное дозирование топлива в зависимости от условий работы двигателя. Это позволяет оптимизировать процесс сгорания и значительно снизить уровень выбросов, что соответствует строгим экологическим стандартам.

Важным элементом является также применение новых технологий в области уплотнений и герметизации. Использование современных резинок и прокладок, устойчивых к высоким температурам и агрессивным химическим веществам, значительно увеличивает надежность системы и предотвращает утечки топлива.

Все эти инновации в конструкции и материалах привода ТНВД Камаз Евро-2 способствуют созданию более эффективных и экологически чистых двигателей, что является важным шагом в направлении устойчивого развития автомобильной промышленности.
