Установка меток газораспределительного механизма (ГРМ) является ключевым этапом при ремонте и обслуживании двигателя КАМАЗ 740. Правильная настройка меток обеспечивает синхронизацию работы всех компонентов двигателя, что, в свою очередь, влияет на его производительность и долговечность. В данной статье представлено пошаговое руководство по выставлению меток ГРМ, включая схемы, порядок работы и советы по регулировке топливного насоса высокого давления (ТНВД). Также мы рассмотрим типичные ошибки, которые могут возникнуть при сборке, что поможет избежать неприятных последствий и обеспечить надежную работу двигателя.
Подготовка к ремонту и демонтажные работы
Перед установкой меток необходимо обеспечить безопасный доступ к передней части двигателя. Для этого разместите автомобиль на ровной поверхности с твердым покрытием, зафиксируйте его противооткатными упорами и отключите аккумулятор. Работы рекомендуется проводить только на остывшем двигателе, чтобы избежать термических ожогов и деформации металлических элементов при взаимодействии с холодным инструментом.
Процесс начинается с демонтажа переднего бампера, облицовки радиатора и радиатора системы охлаждения вместе с вентилятором. Это необходимо для получения полного доступа к шестеренному механизму газораспределения. В некоторых версиях может потребоваться снять гидромуфту или ремни навесных агрегатов, что облегчит доступ к шестерне коленчатого вала.
После освобождения пространства снимите переднюю крышку блока цилиндров. Крепежные болты откручивайте равномерно, начиная с центра и двигаясь к краям, чтобы избежать деформации крышки. После демонтажа крышки открывается доступ к шестерням привода распределительного вала, масляного насоса и ТНВД. Визуально проверьте состояние зубьев шестерен: наличие сколов, выкрашивания металла или чрезмерного износа требует замены поврежденных деталей.
⚠️ Внимание: Перед снятием шестерен сделайте метки кернером или ярким маркером на взаимном расположении шестерен, если заводские метки стерты или неразборчивы. Это значительно упростит процесс обратной сборки.
Для удобства работы и предотвращения проворачивания коленчатого вала используйте стопор маховика. На двигателях КАМАЗ 740 в картере маховика предусмотрено специальное отверстие для установки фиксатора. Прокручивая двигатель за шкив коленчатого вала (только по часовой стрелке!), добейтесь входа стопора в паз маховика. Это положение соответствует верхней мертвой точке (ВМТ) первого цилиндра.

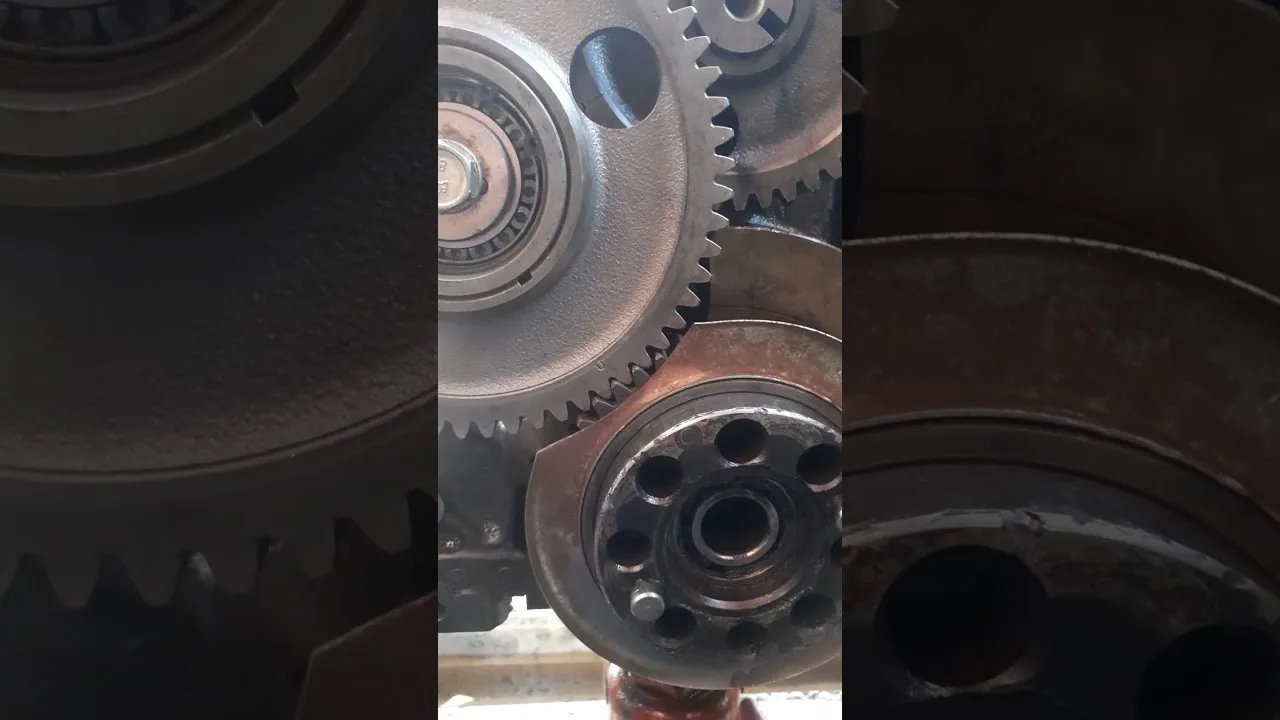

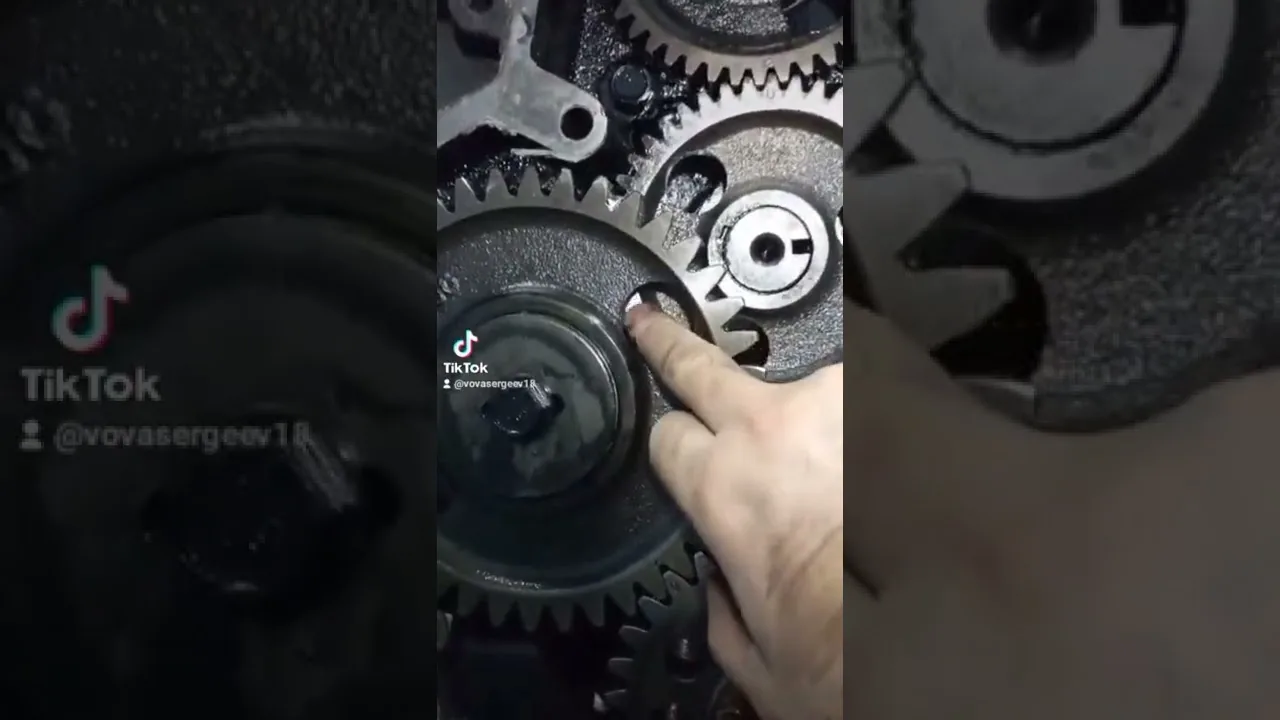

Схема и порядок установки меток шестерен
Схема газораспределения двигателя КАМАЗ 740 представляет собой систему взаимосвязанных шестерен, каждая из которых занимает строго определенное место. Основным элементом является шестерня коленчатого вала, от которой передается вращение на шестерню распределительного вала и шестерню привода топливного насоса высокого давления (ТНВД). На торцах шестерен имеются буквенные обозначения и риски, которые должны совпадать при сборке.
Шестерня коленчатого вала имеет метку «О» (ноль). При установке поршня первого цилиндра в верхнюю мертвую точку (ВМТ) такта сжатия она должна быть направлена строго вертикально вверх. Шестерня распределительного вала помечена буквой «А» и должна находиться в верхнем положении, совпадая с меткой «О» шестерни коленчатого вала через промежуточную шестерню. Шестерня привода ТНВД обозначается буквой «Б».
При сборке важно соблюдать последовательность установки шестерен на их посадочные места. Сначала устанавливается шестерня коленчатого вала, затем промежуточная (холостая) шестерня, после чего устанавливаются шестерня распределительного вала и шестерня привода ТНВД. Зазоры между зубьями должны быть минимальными, но без натяжения, чтобы обеспечить свободное вращение.
Если метки на шестернях отсутствуют или стерты, применяется метод перебора. Шестерня распределительного вала устанавливается так, чтобы впускной и выпускной клапаны первого цилиндра были закрыты (это можно проверить с помощью щупа через коромысла), а поршень находился в ВМТ. Затем проверяется положение меток на шестернях относительно друг друга.
| Шаг | Описание действия | Рекомендации |
|---|---|---|
| 1 | Снимите крышку ГРМ | Убедитесь, что двигатель остыл |
| 2 | Установите поршень в ВМТ первого цилиндра | Проверьте метки на коленчатом валу |
| 3 | Совместите метку на шестерне распредвала с меткой на крышке | Используйте специальный инструмент для точности |
| 4 | Установите ремень ГРМ | Проверьте натяжение ремня |
| 5 | Закрепите крышку ГРМ | Замените прокладку при необходимости |
| 6 | Проверьте работу двигателя | Убедитесь в отсутствии посторонних звуков |
Интересные факты
Вот несколько интересных фактов о установке меток ГРМ на двигателе КАМАЗ 740:
Точность установки: Правильная установка меток ГРМ критически важна для обеспечения синхронной работы всех компонентов двигателя. Неправильная установка может привести к серьезным повреждениям, таким как столкновение поршней с клапанами, что в свою очередь потребует дорогостоящего ремонта.
Специальные инструменты: Для установки меток ГРМ на КАМАЗ 740 часто используются специальные инструменты, такие как фиксаторы распредвала и коленвала. Эти инструменты помогают гарантировать, что все элементы находятся в правильном положении во время сборки, что значительно упрощает процесс и повышает его надежность.
Регулярная проверка: Рекомендуется регулярно проверять состояние ремня ГРМ и меток, особенно при высоких пробегах. Замена ремня ГРМ и его установка с правильными метками должна проводиться в соответствии с рекомендациями производителя, что поможет избежать неожиданных поломок и продлить срок службы двигателя.
Алгоритм совмещения меток
Для успешного выполнения операции важно следовать четкому алгоритму и избегать спешки. Ошибки на этом этапе могут привести к серьезным последствиям.
- Установите поршень первого цилиндра в верхнюю мертвую точку (ВМТ) на такте сжатия. Совместите метку на коленчатом валу с указателем на блоке и зафиксируйте маховик с помощью стопора.
- Ослабьте болт, крепящий шестерню распределительного вала, и аккуратно снимите ее, предварительно проверив состояние шпонки.
- Установите шестерню распределительного вала так, чтобы метка «А» находилась в верхней позиции и была точно напротив метки «О» на шестерне коленчатого вала, учитывая передаточное отношение, если имеются промежуточные шестерни.
- Закрепите шестерню с помощью болта и затяните его с рекомендованным моментом.
Регулировка топливного насоса высокого давления (ТНВД)
После установки шестерен газораспределительного механизма важно правильно установить и отрегулировать топливный насос высокого давления (ТНВД). Начальный момент впрыска топлива — ключевой параметр для работы дизельного двигателя. На двигателях КАМАЗ 740 используется рядный ТНВД с механическим регулятором, который приводится в действие от шестерни распределительного вала.
Для установки ТНВД необходимо совместить метку на фланце ведущей полумуфты привода с риской на торце корпуса насоса. Важно, чтобы поршень первого цилиндра находился в верхней мертвой точке (ВМТ) на такте сжатия. Если ТНВД был полностью снят, перед установкой его следует проверить на стенде или вручную выставить начальный угол опережения впрыска.
Регулировка момента впрыска (угла опережения) выполняется путем поворота корпуса ТНВД или изменения положения шлицевой втулки привода. Для проверки используется моментоскоп или прозрачная трубка, подключенная к первой секции насоса. При вращении двигателя в рабочем направлении необходимо следить за началом движения топлива в трубке.
| Параметр | Значение для КАМАЗ 740 | Допуск |
|---|---|---|
| Угол опережения впрыска | 20 ± 1 град до ВМТ | ± 1 град |
| Зазор в толкателе | 0.3 - 0.4 мм | 0.05 мм |
Проверка начала впрыска
Точность определения момента начала впрыска напрямую влияет на стабильность работы двигателя и уровень выбросов. Слишком ранний впрыск может вызвать детонацию и стуки, а слишком поздний — перегрев и снижение мощности.
Для проверки используется индикаторное устройство, устанавливаемое на торцевую часть плунжерной втулки. При прокрутке двигателя фиксируется момент, когда индикатор начинает движение. Положение метки на маховике или шкиве в этот момент должно соответствовать техническим характеристикам конкретной модели двигателя.
⚠️ Важно: Вращение коленчатого вала против часовой стрелки при установленной шестерне привода топливного насоса высокого давления может повредить плунжерные пары или срезать шпонку привода.
Если метки на шестерне привода ТНВД и фланце не совпадают, ослабьте болты, крепящие шестерню к фланцу, и проверните шестерню на один зуб в нужном направлении. Повторяйте проверку до достижения необходимого результата.
Типичные ошибки и диагностика после сборки
После завершения установки меток и сборки передней крышки двигателя выполняется первичный запуск. Однако успешный запуск — это только начало. Необходимо провести диагностику работы двигателя в различных режимах. Отсутствие посторонних звуков, ровный выхлоп и стабильные обороты на холостом ходу подтверждают правильность выполненных работ.
В процессе эксплуатации могут возникнуть ошибки, допущенные во время сборки. Наиболее распространенные проблемы включают неправильную установку меток, износ или отсутствие шпонок, а также неверную регулировку тепловых зазоров клапанов. Все эти моменты могут свести на нет результаты ремонта.
Диагностика осуществляется с помощью прослушивания двигателя с использованием стетоскопа, измерения компрессии в цилиндрах и анализа цвета выхлопных газов. Черный дым свидетельствует о переобогащении топливной смеси или запоздалом зажигании, белый — о попадании антифриза или слишком раннем впрыске, а синий — о расходе масла.
Список распространенных ошибок
Анализ статистики сервисного обслуживания выявляет несколько распространенных ошибок, которые механики совершают при установке газораспределительного механизма на двигатели КАМАЗ 740.
- Совмещение меток «на глаз» без фиксации маховика — это может привести к смещению фаз на несколько градусов, что вызывает снижение мощности и увеличенный расход топлива.
- Игнорирование состояния шпонок и шпоночных пазов — изношенные пазы или поврежденные шпонки могут стать причиной проворота шестерни под нагрузкой, что приведет к столкновению клапанов с поршнями.
- Неправильная регулировка ТНВД после установки меток — даже если метки ГРМ выставлены идеально, это не гарантирует корректную работу, если момент впрыска топлива не соответствует требованиям.
- Забывчивость при установке стопора маховика — оставленный в картере стопор может попасть в зубья маховика при запуске, что приведет к разрушению зубчатого венца.
Сравнение методов регулировки
Существует несколько методов настройки момента впрыска, каждый из которых имеет свои плюсы и минусы в зависимости от условий эксплуатации.
- Метод с моментоскопом — самый точный, но требует специализированного оборудования и прозрачных трубок.
- Метод по меткам на фланце и корпусе — быстрый, но менее точный, идеально подходит для ремонта в полевых условиях.
- Метод с индикатором для подъема плунжера — профессиональный способ, позволяющий установить угол с точностью до градуса.
Ослабленный ремень вентилятора может привести к перегреву двигателя и разряду аккумулятора из-за проблем с генератором.
Для двигателей с электронным управлением (Евро-2, Евро-3) после установки меток может потребоваться адаптация ЭБУ или проверка показаний датчика положения коленчатого вала. Ошибки синхронизации могут фиксироваться в памяти контроллера, что потребует использования диагностического сканера для их устранения.
Инструменты и материалы для установки меток ГРМ
Перед началом установки меток ГРМ на двигатель КАМАЗ 740 необходимо подготовить все необходимые инструменты и материалы. Это поможет избежать лишних задержек в процессе работы и обеспечит качественное выполнение задачи.
1. Инструменты:
- Набор ключей: Вам понадобятся как рожковые, так и торцевые ключи различных размеров. Обратите внимание на ключи на 10, 12, 13 и 17 мм, так как они чаще всего используются при разборке узлов двигателя.
- Отвертки: Набор плоских и крестовых отверток поможет вам открутить различные крепежные элементы и снять крышки.
- Торцевые головки: Используйте головки для удобства работы с болтами и гайками, особенно в труднодоступных местах.
- Динамометрический ключ: Этот инструмент необходим для точной затяжки болтов, что особенно важно для обеспечения надежной работы двигателя.
- Пробка для слива масла: При необходимости замены масла, вам потребуется пробка, чтобы избежать загрязнения рабочей зоны.
- Ключ для натяжителя цепи: Специальный инструмент для регулировки натяжения цепи ГРМ, что критично для правильной работы системы.
- Лестница или подъемник: Для удобства доступа к двигателю может потребоваться лестница или подъемник, особенно если работа выполняется в ограниченном пространстве.
2. Материалы:
- Новая цепь ГРМ: Если вы планируете замену цепи, убедитесь, что у вас есть качественная новая цепь, соответствующая спецификациям вашего двигателя.
- Новые метки и прокладки: При установке меток ГРМ рекомендуется использовать новые прокладки, чтобы избежать утечек масла и других жидкостей.
- Масло для двигателя: Подготовьте новое масло для заливки после завершения работы, чтобы обеспечить надежную смазку двигателя.
- Смазка для цепи: Специальная смазка поможет продлить срок службы цепи ГРМ и уменьшить износ.
- Очиститель для деталей: Используйте очиститель для удаления старой смазки и загрязнений с деталей перед установкой новых компонентов.
Подготовив все перечисленные инструменты и материалы, вы сможете приступить к установке меток ГРМ на двигатель КАМАЗ 740 с максимальной эффективностью и минимальными рисками. Не забывайте следовать инструкциям и рекомендациям производителя для достижения наилучших результатов.
Проверка состояния комплектующих перед установкой
Перед началом установки меток ГРМ на двигатель КАМАЗ 740 необходимо тщательно проверить состояние всех комплектующих, которые будут задействованы в процессе. Это поможет избежать возможных проблем в будущем и обеспечит надежную работу двигателя.
1. Проверка ремня ГРМ: Ремень газораспределительного механизма является одним из ключевых элементов системы. Осмотрите его на наличие трещин, износа, а также провисания. Если вы заметили какие-либо повреждения или если ремень уже отработал свой ресурс (обычно это 60-100 тысяч километров пробега), его необходимо заменить.
2. Осмотр натяжителя: Натяжитель ремня ГРМ также требует внимания. Проверьте его на наличие механических повреждений, коррозии и утечек масла. Если натяжитель работает с перебоями или издает посторонние звуки, его следует заменить.
3. Проверка шестерен: Шестерни распределительного и коленчатого валов должны быть в хорошем состоянии. Осмотрите их на наличие износа, сколов и трещин. При обнаружении повреждений шестерни необходимо заменить, так как это может привести к неправильной работе ГРМ.
4. Осмотр уплотнительных колец и сальников: Уплотнительные элементы должны быть целыми и не иметь признаков старения. Проверьте, нет ли утечек масла в области установки шестерен и натяжителя. Если сальники изношены, их следует заменить, чтобы избежать утечек и загрязнения системы.
5. Проверка крепежных элементов: Убедитесь, что все болты и гайки, которые будут использоваться при установке, находятся в хорошем состоянии и не имеют коррозии. При необходимости замените их на новые, чтобы обеспечить надежное крепление всех компонентов.
6. Чистота рабочей зоны: Перед началом установки убедитесь, что рабочая зона чистая и свободная от посторонних предметов. Это поможет избежать попадания грязи и мусора в двигатель во время работы.
Тщательная проверка всех комплектующих перед установкой меток ГРМ позволит вам избежать множества проблем и обеспечит долгую и стабильную работу двигателя КАМАЗ 740. Не пренебрегайте этим этапом, так как он является залогом успешного выполнения всей процедуры.
Рекомендации по замене изношенных деталей
При замене меток ГРМ на двигателе КАМАЗ 740 важно уделить внимание состоянию других компонентов, которые могут повлиять на работу системы газораспределения. Изношенные детали могут привести к неправильной установке меток и, как следствие, к серьезным повреждениям двигателя. Рассмотрим основные рекомендации по замене изношенных деталей.
1. Проверка натяжителя цепи ГРМ. Натяжитель цепи должен обеспечивать необходимое натяжение, чтобы избежать провисания цепи. При замене меток ГРМ рекомендуется проверить состояние натяжителя. Если он изношен или не работает должным образом, его следует заменить. Это поможет избежать проблем с синхронизацией работы клапанов и поршней.
2. Замена цепи ГРМ. Цепь ГРМ со временем может растягиваться, что приводит к изменению положения меток. При установке новых меток рекомендуется также заменить цепь, особенно если пробег автомобиля превышает 100 000 км. Это обеспечит надежную работу системы и предотвратит возможные поломки.
3. Осмотр звездочек. Звездочки, на которые надевается цепь, также могут изнашиваться. Проверьте их на наличие задиров, трещин и других повреждений. Если вы заметили какие-либо дефекты, замените звездочки, чтобы избежать дальнейших проблем.
4. Проверка уплотнительных колец и сальников. Уплотнительные элементы, такие как сальники и кольца, предотвращают утечку масла и загрязнение системы. При замене меток ГРМ обязательно проверьте их состояние. Если они изношены или повреждены, их следует заменить, чтобы избежать утечек и обеспечить нормальную работу двигателя.
5. Очистка деталей. Перед установкой новых меток рекомендуется тщательно очистить все детали системы ГРМ от масла, грязи и старого герметика. Это обеспечит надежное соединение и предотвратит возможные утечки.
6. Использование оригинальных запчастей. При замене изношенных деталей рекомендуется использовать оригинальные запчасти или качественные аналоги. Это гарантирует долговечность и надежность работы системы ГРМ.
Следуя этим рекомендациям, вы сможете не только правильно установить метки ГРМ, но и обеспечить надежную и долгосрочную работу двигателя вашего КАМАЗа. Не забывайте о регулярном техническом обслуживании и проверке состояния всех компонентов системы газораспределения.
