В данной статье мы подробно рассмотрим разъем ABS на автомобилях Камаз, его распиновку, а также методы диагностики и коды ошибок, связанных с системой антиблокировки тормозов. Понимание структуры разъема и правильная интерпретация сигналов от датчиков являются ключевыми для обеспечения надежной работы тормозной системы. Эта информация будет полезна как специалистам по ремонту и обслуживанию грузовых автомобилей, так и водителям, стремящимся самостоятельно разобраться в возможных неисправностях и их устранении.
Архитектура электрических соединений АБС
Электрическая схема антиблокировочной системы грузовиков марки КамАЗ основана на централизованной архитектуре. Все сигналы от датчиков колес и клапанов поступают в единый электронный блок управления. Основным элементом коммутации является разъем, который обеспечивает питание системы, обмен данными с диагностическим интерфейсом и передачу управляющих сигналов на модуляторы давления. Конструкция разъемов учитывает вибрационные нагрузки и воздействие агрессивной внешней среды.
В зависимости от поколения системы, будь то классическая WABCO 4S/4M или более современная Knorr-Bremse EBS, физические характеристики разъемов могут различаться. На ранних моделях использовались круглые многоконтактные соединители с резьбовой фиксацией, что обеспечивало высокую герметичность. В современных модификациях чаще применяются прямоугольные коннекторы типа AMP или Molex с защелкивающимся механизмом, что упрощает монтаж, но требует более аккуратного обращения при расстыковке.
Важно отметить, что внутри жгута проходят не только сигнальные линии низкого напряжения, но и цепи питания электромагнитных клапанов, где токи могут достигать значительных значений при срабатывании. Поэтому состояние контактов в разъеме критично: окисление или ослабление пружинящих свойств может привести к падению напряжения и некорректной работе клапанов.
Типы коннекторов и их расположение
Основной разъем блока управления АБС обычно располагается на корпусе устройства, который чаще всего монтируется на лонжероне рамы в центральной части автомобиля или в области ресиверов. Доступ к этому разъему можно получить снизу или из-под салона, что требует соблюдения мер предосторожности при работе с запущенным двигателем.
Дополнительные разъемы находятся на колесных датчиках и соленоидных клапанах модуляторов. Эти соединения подвержены воздействию грязи, влаги и химических реагентов. Конструкция таких разъемов обычно включает двойное уплотнение и защитные колпачки, которые могут потеряться при неаккуратном ремонте, что приводит к коррозии контактов.

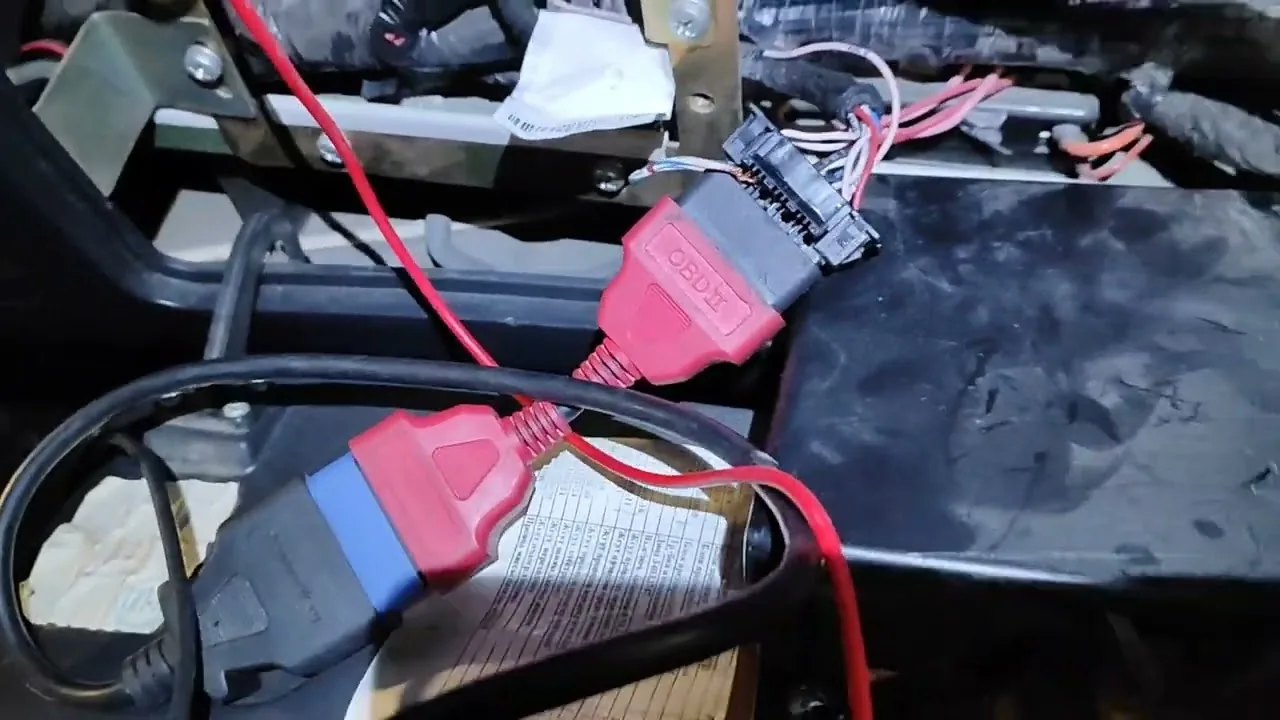

Для подключения диагностического сканера предусмотрен отдельный диагностический разъем, который находится в салоне водителя или в моторном отсеке. Через этот интерфейс осуществляется считывание кодов ошибок и калибровка системы. Протоколы обмена данными могут варьироваться, однако физический интерфейс стандартизирован для обеспечения совместимости с большинством дилерских сканеров.
| Параметр | Описание | Примечание |
|---|---|---|
| Разъем ABS | 16-контактный разъем | Используется для подключения датчиков и блока управления ABS |
| Контакты | 1 - Питание, 2 - Земля, 3-16 - Датчики | Нумерация контактов может варьироваться |
| Диагностика | Проверка сопротивления и напряжения | Используйте мультиметр для диагностики |
Интересные факты
Вот несколько интересных фактов о разъеме ABS на Камазе, его диагностике и распиновке:
Функция ABS: Антиблокировочная система (ABS) на Камазе предназначена для предотвращения блокировки колес во время торможения, что значительно улучшает управляемость и безопасность автомобиля. Разъем ABS служит для подключения датчиков скорости колес и других компонентов системы, что позволяет контролировать и регулировать тормозное усилие.
Диагностика через разъем: Разъем ABS на Камазе позволяет проводить диагностику системы с помощью специализированного оборудования. С помощью сканера можно считывать коды ошибок, что помогает быстро выявлять неисправности в системе и устранять их. Это особенно важно для грузовых автомобилей, где безопасность и надежность имеют первостепенное значение.
Распиновка разъема: Распиновка разъема ABS на Камазе может варьироваться в зависимости от модели и года выпуска. Обычно в разъеме присутствуют контакты для подключения питания, заземления и сигналов от датчиков скорости колес. Знание правильной распиновки критично для диагностики и ремонта, так как неправильное подключение может привести к сбоям в работе системы ABS.
Эти факты подчеркивают важность разъема ABS в системе безопасности грузовых автомобилей и необходимость его правильной диагностики и обслуживания.
Детальная распиновка и схема контактов
Для эффективной диагностики важно точно понимать назначение каждого контакта в основном разъеме блока управления. Стандартная конфигурация для систем WABCO, основанных на 4S/4M, включает 18-контактный разъем. Однако существуют и варианты с большим количеством выводов, предназначенные для систем с дополнительными функциями, такими как ретардер или управление двигателем во время торможения.
Сигналы от датчиков, отвечающих за частоту вращения колес, передаются по витым парам. Это существенно снижает влияние электромагнитных помех от генератора и системы зажигания. Каждый датчик имеет два вывода, которые подключаются к соответствующим входам контроллера. Если нарушается целостность экрана или происходит перепутывание полюсов, система теряет связь с колесом и отключает работу АБС для всей оси или всего автомобиля.
Цепи управления клапанами также имеют свою нумерацию. Обычно клапаны группируются по осям, и управление ими осуществляется как последовательно, так и параллельно, в зависимости от алгоритма торможения. В разъеме имеются контакты для питания клапанов, которые могут быть объединены, а также отдельные линии управления для каждого канала.
Нумерация выводов для систем WABCO 4S/4M
Рассмотрим традиционную схему распиновки, используемую на грузовиках КамАЗ с пневматической тормозной системой. Понимание назначения контактов позволяет проверить цепь от разъема ЭБУ до конечного устройства, не разбирая весь жгут проводов.
| Контакт | Назначение | Цвет провода (стандарт) |
|---|---|---|
| 1 | Питание +24В (от аккумулятора) | Красный |
| 2 | Масса (GND) | Черный/Зеленый |
| 3 | Датчик переднего левого колеса (+) | Белый |
| 4 | Датчик переднего левого колеса (-) | Коричневый |
Схема продолжает контакты для других колесных датчиков и клапанов. Например, контакты 5 и 6 предназначены для правого переднего колеса, 7 и 8 — для левого заднего, а 9 и 10 — для правого заднего. Также есть группа контактов для управления клапанами модуляторов и передачи сигнала о неисправности в кабину.
При работе с электрической схемой важно помнить, что цвета проводов в реальных жгутах могут отличаться от заводских стандартов из-за предыдущих ремонтов. Поэтому не стоит полагаться только на цвет — обязательно проведите проверку с помощью мультиметра или осциллографа.
Особенности распиновки для систем EBS
Системы электронного управления тормозами (EBS) имеют сложную структуру подключения. В их конструкции предусмотрены линии CAN-шины, которые обеспечивают обмен данными с другими компонентами автомобиля, такими как двигатель и трансмиссия. Разъемы этих систем могут содержать до 30 и более контактов.
В системе EBS важны контакты CAN-High и CAN-Low, через которые передается цифровая информация. Нарушение целостности этих линий может привести к полной потере связи с блоком управления. Кроме того, в таких системах часто используется отдельный разъем для питания, который разделен на постоянный ток и ток зажигания.
Для диагностики разъемов необходимо применять специализированные пин-апы (переходники), позволяющие подключать измерительные приборы, не нарушая герметичность соединения. Прямое прокалывание изоляции проводов в системах EBS строго запрещено, так как это может нарушить защиту от влаги и привести к коррозии внутри жгута.
Методы диагностики и проверки цепи
Поиск неисправностей в системе АБС начинается с визуального анализа. Если на изоляции нет видимых повреждений, оплавлений или признаков окисления на разъемах, следует перейти к инструментальной проверке. Первым шагом необходимо проверить напряжение питания на разъеме ЭБУ при включенном зажигании.
Для измерения электрических параметров используется цифровой мультиметр. Установите прибор в режим измерения постоянного напряжения для проверки питания и в режим измерения сопротивления для оценки целостности проводов и датчиков. Рекомендуется использовать мультиметр с высоким входным сопротивлением, чтобы избежать искажений в измеряемой цепи.
При проверке датчиков измерьте их активное сопротивление. Для индуктивных датчиков нормальные значения обычно находятся в пределах от 500 до 2500 Ом, что зависит от конкретной модели и температуры. Значительное отклонение от этих значений или обрыв (бесконечное сопротивление) указывают на неисправность датчика.
Поиск обрывов и коротких замыканий
Наиболее распространенной проблемой является обрыв провода в месте выхода из разъема или в области сгиба жгута. Для определения места обрыва используется метод «прозвонки» с помощью звуковой индикации. Один щуп мультиметра соединяется с контактом в разъеме ЭБУ, а другой — с контактом в разъеме датчика или клапана.
Если прибор не издает звукового сигнала, это указывает на разрыв цепи. В таком случае рекомендуется прощупать жгут, изгибая его в разных местах, и следить за показаниями прибора. Внезапное появление сигнала укажет на место повреждения проводов. Также стоит проверить наличие замыкания на массу, подключив один щуп к исследуемому проводу, а второй — к кузову автомобиля.
При наличии короткого замыкания между проводами (межвитковое или межпроводное) система может выдавать ложные сигналы или переходить в аварийный режим. Проверка на короткое замыкание осуществляется путем измерения сопротивления между соседними проводами в жгуте при отключенных потребителях.
Проверка сигналов осциллографом
Для тщательной диагностики, когда сопротивление в норме, но система не работает, необходимо проанализировать форму сигнала. При поднятом мосте и вращении колеса датчик должен выдавать переменное напряжение синусоидальной формы. Амплитуда сигнала изменяется в зависимости от скорости вращения колеса.
Подключение осциллографа осуществляется параллельно к линии датчика. На низких оборотах колеса амплитуда может достигать десятков милливольт, а при увеличении скорости — нескольких вольт. Если сигнал отсутствует или наблюдаются значительные искажения (шумы), это может указывать на неисправность датчика или наводки от внешних источников.
Цифровые датчики системы EBS передают информацию в виде прямоугольных импульсов. Форма этих импульсов должна быть четкой, без наклонов фронтов. Искажение формы сигнала может свидетельствовать о проблемах с питанием датчика или о неисправности чувствительного элемента.
Типичные ошибки и troubleshooting
В процессе обслуживания тормозной системы специалисты часто совершают ошибки, которые могут привести к повторным неисправностям или неправильной работе антиблокировочной системы (АБС). Осознание этих ошибок помогает избежать ненужных затрат времени и денег на замену исправных компонентов.
Одной из распространенных проблем является игнорирование состояния «земляного» контакта. Плохой контакт массы может вызвать нестабильные показания датчиков и случайное срабатывание клапанов. Часто эту проблему можно решить, очистив место крепления минусового провода к раме.
Также часто встречается установка неоригинальных датчиков с неправильным зазором. Даже если электрические характеристики датчика соответствуют норме, неверный физический зазор между датчиком и зубчатым венцом может привести к некорректной передаче сигнала. Зазор необходимо регулировать строго в соответствии со спецификациями, зачастую с использованием калибровочных шайб.
- Применение неподходящей смазки для контактов — использование токопроводящих графитовых смазок в сигнальных разъемах АБС недопустимо, так как это может вызвать короткие замыкания и искажение сигналов. Рекомендуется применять только диэлектрические смазки.
- Скрутка проводов вместо пайки или установки гильзы — скрутка проводов в условиях вибрации грузовика быстро окисляется и теряет контакт, что может привести к обрыву цепи. Необходимо использовать обжимные гильзы с термоусадкой или выполнять пайку.
- Игнорирование экранирования — при замене жгута часто забывают восстановить соединение экрана, что может привести к наводкам от генератора и ложным срабатываниям системы во время работы двигателя.
- Неправильная интерпретация кодов ошибок — код ошибки «Неисправность датчика» не всегда указывает на поломку самого датчика. В 70% случаев проблема заключается в проводке или разъеме, а не в самом чувствительном элементе.
Обслуживание и превентивные меры
Регулярное техническое обслуживание электрической части системы АБС помогает избежать неожиданных поломок во время движения. Основная мера профилактики — периодическая проверка надежности соединений и отсутствие влаги в разъемах. Рекомендуется проводить ревизию соединений не реже одного раза в год, особенно после зимнего периода эксплуатации.
При мойке автомобиля под высоким давлением следует избегать прямого воздействия струи на разъемы датчиков и блок управления, даже если они имеют защиту IP67. Длительное воздействие воды под давлением может привести к проникновению влаги через микродефекты в уплотнителях.
При замене шин или ремонте ступиц необходимо осторожно обращаться с проводами датчиков. Их следует укладывать в предусмотренные каналы и фиксировать хомутами, чтобы избежать натяжения и контакта с вращающимися частями или горячими элементами тормозной системы.
Контроль состояния зубчатых венцов, с которых датчики считывают скорость, также важен. Загрязнение венца металлической стружкой или повреждение зубьев может привести к искажению сигнала. При каждой замене масла в мостах или ремонте ступиц стоит визуально проверять состояние магнитного наконечника датчика и гребенки.
Соблюдение этих рекомендаций и понимание принципов работы электрической схемы помогут поддерживать систему АБС в исправном состоянии. Исправная антиблокировочная система — залог управляемости грузовика в экстренных ситуациях и сокращения тормозного пути на скользкой дороге.
Советы по выбору диагностического оборудования
При выборе диагностического оборудования для работы с разъемом ABS Камаз важно учитывать несколько ключевых факторов, которые помогут обеспечить точность и эффективность диагностики. Ниже представлены основные рекомендации, которые помогут вам сделать правильный выбор.
1. Совместимость с системой ABS Камаз: Прежде всего, убедитесь, что диагностическое оборудование поддерживает работу с системой ABS конкретной модели Камаз. Разные модели могут иметь различные версии программного обеспечения и протоколы связи, поэтому важно выбирать оборудование, которое совместимо с вашей моделью.
2. Наличие необходимых адаптеров: Некоторые модели Камаз могут требовать специальных адаптеров для подключения к диагностическому оборудованию. Убедитесь, что в комплекте с устройством идут все необходимые адаптеры, или что их можно приобрести отдельно.
3. Функциональность: Выбирайте оборудование, которое предлагает широкий спектр функций. Это может включать чтение и сброс кодов ошибок, мониторинг параметров в реальном времени, тестирование компонентов системы ABS и выполнение адаптаций. Чем больше функций предлагает устройство, тем более универсальным оно будет в использовании.
4. Удобство использования: Обратите внимание на интерфейс и удобство работы с диагностическим оборудованием. Наличие интуитивно понятного меню, четких инструкций и возможности обновления программного обеспечения значительно упростит процесс диагностики.
5. Отзывы и рекомендации: Перед покупкой стоит ознакомиться с отзывами других пользователей и рекомендациями специалистов. Это поможет вам понять, насколько надежным и эффективным является выбранное оборудование в реальных условиях эксплуатации.
6. Поддержка и сервис: Убедитесь, что производитель или продавец предлагает качественную техническую поддержку и сервисное обслуживание. Это важно для решения возможных проблем и получения обновлений программного обеспечения.
7. Цена: Не забывайте о соотношении цены и качества. Иногда более дорогие модели могут предложить лучшие функции и надежность, что в конечном итоге сэкономит вам время и деньги на ремонте.
Следуя этим советам, вы сможете выбрать диагностическое оборудование, которое будет эффективно работать с системой ABS вашего Камаза, обеспечивая надежную диагностику и своевременное обслуживание.
Рекомендации по использованию мультиметра
Использование мультиметра для диагностики разъема ABS на Камазе является важным этапом в обслуживании и ремонте системы антиблокировки тормозов. Мультиметр позволяет проверить целостность проводки, а также определить наличие напряжения и сопротивления в различных точках системы. Ниже приведены рекомендации по правильному использованию мультиметра для диагностики разъема ABS.
1. Подготовка к измерениям:
- Перед началом диагностики убедитесь, что автомобиль находится на ровной поверхности и выключен. Это предотвратит случайное движение автомобиля во время работы.
- Отключите аккумулятор, чтобы избежать короткого замыкания и повреждения электроники при подключении мультиметра.
- Подготовьте мультиметр, установив его в режим измерения напряжения (вольтметр) или сопротивления (омметр), в зависимости от того, что вы собираетесь проверять.
2. Проверка напряжения:
- Подключите мультиметр к разъему ABS, соблюдая полярность: красный щуп к положительному контакту, черный — к отрицательному.
- Включите зажигание, но не запускайте двигатель. Проверьте наличие напряжения на контактах разъема. Нормальное значение должно находиться в пределах 9-14 В.
- Если напряжение отсутствует, проверьте проводку и предохранители, так как это может указывать на проблему в системе питания.
3. Измерение сопротивления:
- После проверки напряжения отключите аккумулятор и переключите мультиметр в режим измерения сопротивления.
- Проверьте сопротивление между контактами разъема ABS. Нормальные значения сопротивления должны соответствовать спецификациям производителя, обычно это несколько Ом.
- Если сопротивление значительно отличается от нормы, это может указывать на повреждение датчика или проводки.
4. Проверка целостности проводки:
- Для проверки целостности проводки используйте режим прозвонки на мультиметре. Подключите щупы к обоим концам проводки, которую вы хотите проверить.
- Если мультиметр издает звуковой сигнал, это означает, что проводка цела. Если сигнала нет, проводка повреждена и требует замены.
5. Заключительные шаги:
- После завершения всех измерений отключите мультиметр и подключите аккумулятор обратно.
- Убедитесь, что все разъемы надежно закреплены, и проверьте работу системы ABS, запустив двигатель и проведя тест-драйв.
Следуя этим рекомендациям, вы сможете эффективно использовать мультиметр для диагностики разъема ABS на Камазе, что поможет выявить и устранить возможные неисправности в системе антиблокировки тормозов.
Использование специализированных сканеров для диагностики
Для эффективной диагностики системы ABS на автомобилях КамАЗ, использование специализированных сканеров является необходимым шагом. Эти устройства позволяют не только считывать коды ошибок, но и проводить глубокий анализ состояния системы, что значительно упрощает процесс выявления неисправностей.
Современные сканеры, предназначенные для диагностики автомобилей, могут взаимодействовать с различными электронными системами, включая ABS. Они обеспечивают доступ к данным о работе тормозной системы, что позволяет механикам и диагностам получать полную картину состояния автомобиля. Сканеры могут отображать информацию о текущих параметрах работы системы, таких как давление в тормозной системе, состояние датчиков скорости колес и другие важные показатели.
При использовании сканера для диагностики ABS на КамАЗе, важно следовать нескольким ключевым шагам:
- Подключение сканера: Убедитесь, что сканер правильно подключен к диагностическому разъему автомобиля. Обычно он располагается под приборной панелью.
- Считывание кодов ошибок: Запустите процесс считывания кодов ошибок. Сканер предоставит список кодов, которые могут указывать на конкретные неисправности в системе ABS.
- Анализ данных: Изучите полученные данные. Некоторые сканеры могут предоставить графики и диаграммы, что поможет лучше понять динамику работы системы.
- Тестирование компонентов: Многие сканеры позволяют проводить тестирование отдельных компонентов системы ABS, таких как датчики и исполнительные механизмы. Это может помочь в выявлении неисправностей, которые не всегда отображаются в кодах ошибок.
- Сброс кодов ошибок: После устранения неисправностей, сканер может быть использован для сброса кодов ошибок, что позволит системе ABS начать работу с чистого листа.
Важно отметить, что не все сканеры одинаково эффективны. Для диагностики системы ABS на КамАЗах рекомендуется использовать устройства, которые поддерживают протоколы, специфичные для данной марки. Это обеспечит более точное считывание данных и возможность выполнения всех необходимых тестов.
Кроме того, использование специализированных сканеров позволяет механикам не только выявлять проблемы, но и прогнозировать возможные неисправности, основываясь на анализе данных. Это особенно важно для коммерческого транспорта, где безопасность и надежность системы торможения имеют первостепенное значение.
