В данной статье мы рассмотрим процесс технической регулировки балансиров тормозного кулака КАМАЗ, который играет ключевую роль в обеспечении безопасности и эффективности работы тормозной системы. Правильная настройка балансиров позволяет избежать неравномерного износа тормозных компонентов, улучшить управляемость автомобиля и продлить срок службы его деталей. Мы предоставим подробные инструкции, необходимые допуски и параметры штоков, а также рекомендации по устранению возможных неисправностей, что будет полезно как для профессиональных механиков, так и для владельцев автомобилей КАМАЗ.
Устройство тормозного кулака и роль балансиров
Тормозной кулак КАМАЗ — это сложный механизм, который преобразует возвратно-поступательное движение штока тормозной камеры в вращательное движение разжимных кулаков.
Ключевым компонентом системы является балансир, жестко соединенный со штоком тормозной камеры с помощью вилки и регулировочной гайки.
Правильное положение этой связи критически важно для синхронного расходования колодок при подаче воздуха в тормозную систему.
Конструкция включает две основные точки регулировки: угол поворота балансира относительно шлицев вала кулака и длину штока, определяемую выворотом регулировочной гайки.
Если балансир установлен неправильно, даже при идеальном зазоре в колодках усилие на одну из них может передаваться с задержкой или с опережением.
Это явление особенно заметно на автомобилях с рессорной подвеской, где ходы штоков могут значительно различаться при неправильной настройке.
Важно понимать, что геометрия механизма должна обеспечивать перпендикулярность осей в момент начала торможения.
Для этого существуют строгие допуски, нарушение которых может привести к перегреву барабанов и появлению биения при торможении.
Ниже представлена таблица, демонстрирующая влияние положения балансиров на работу тормозной системы:
| Параметр | Норма | Последствия отклонения |
|---|---|---|
| Угол между осями | 90 градусов | Неравномерный износ колодок |
| Ход штока (перед) | 20-40 мм | Неэффективное торможение или заклинивание |
| Ход штока (зад) | 20-40 мм | Снижение ресурса пружин энергоаккумулятора |
Подготовка к регулировке и необходимые инструменты
Перед регулировкой тормозной системы создайте безопасные условия для работы.
Автомобиль разместите на ровной и твердой поверхности, установив под колеса противооткатные упоры для предотвращения движения.
Работы проводите с опущенными ресиверами, что означает, что давление в пневмосистеме должно быть полностью сброшено, чтобы избежать случайного срабатывания механизмов.
Для качественной регулировки потребуется стандартный набор инструментов, который обычно есть в комплекте любого грузового автомобиля.
В частности, понадобятся ключи размером 19, 22 и 24 мм, а также специальный ключ для вращения регулировочных винтов тормозных колодок.
Ключевым инструментом является линейка или металлическая рулетка для точного измерения хода штоков тормозных камер.
Рекомендуется также иметь графитовую смазку или спрей WD-40 для обработки резьбовых соединений и подвижных частей.
Чистота резьбы на штоке и в регулировочной гайке — залог точной настройки, поэтому перед началом работ тщательно очистите эти участки от грязи и старой смазки.
Если на штоке обнаружены глубокие коррозионные повреждения или сорванная резьба, деталь необходимо заменить без промедлений.
Интересные факты
Вот несколько интересных фактов о технической регулировке балансиров тормозного кулака КАМАЗ:
Балансировка для безопасности: Правильная балансировка тормозного кулака критически важна для обеспечения безопасности на дороге. Неправильная балансировка может привести к неравномерному износу тормозных колодок и дисков, что увеличивает риск аварийных ситуаций.
Технология динамической балансировки: На современных производственных линиях КАМАЗа используется технология динамической балансировки, которая позволяет выявлять и устранять дисбаланс в процессе сборки. Это значительно повышает качество и надежность тормозной системы.
Влияние на топливную эффективность: Правильная балансировка тормозного кулака не только улучшает безопасность, но и может способствовать повышению топливной эффективности. Неправильная балансировка может привести к увеличению сопротивления и, как следствие, к повышенному расходу топлива.

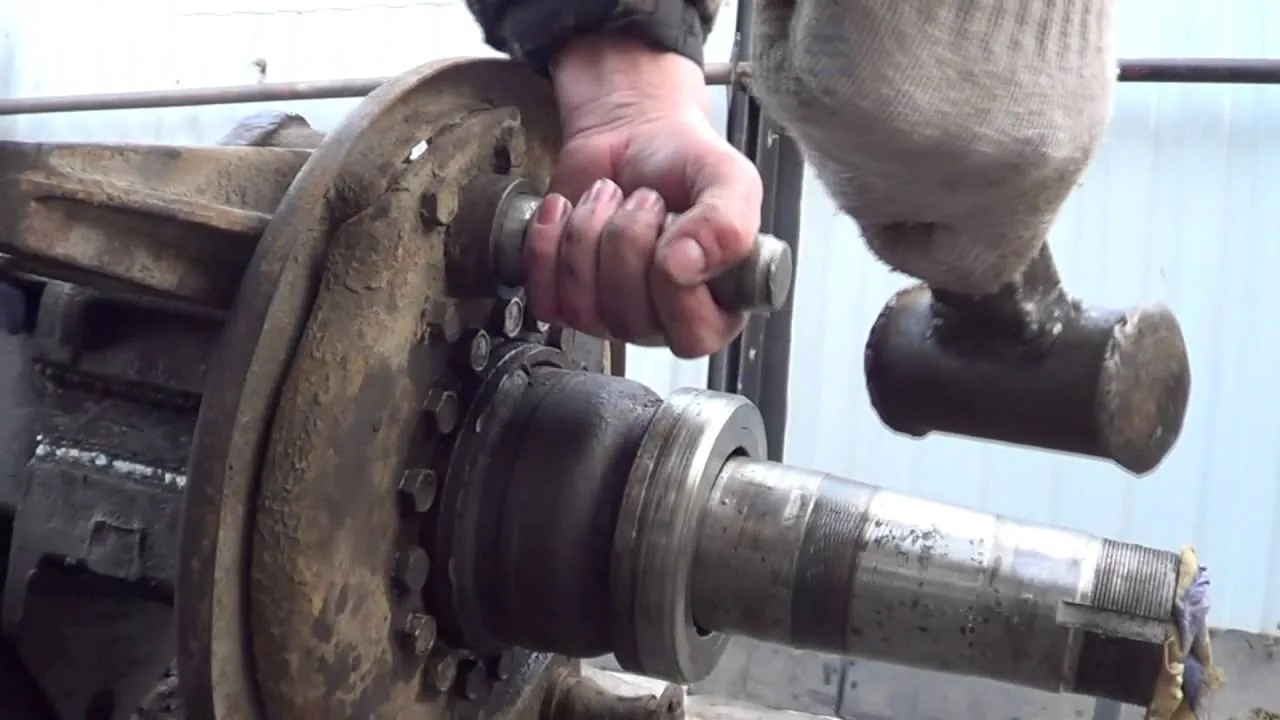

Пошаговая инструкция по регулировке
Процесс настройки начинается с визуального анализа и оценки состояния механизма.
Важно убедиться, что вилка штока свободно движется в пазу балансира и не имеет значительного люфта.
Если люфт обнаружен, сначала замените палец или втулки, а затем переходите к геометрической регулировке.
Главная задача — обеспечить, чтобы при полностью отпущенных тормозах ось балансира была перпендикулярна продольной оси автомобиля.
Для этого отсоедините шток от балансира, выкрутив регулировочную гайку до момента, когда резьба перестанет зацепляться с вилкой.
После разъединения вал тормозного кулака поворачивается вручную, пока рычаг (балансир) не займет положение, перпендикулярное раме.
На этом этапе важно убедиться, что направление вращения вала соответствует необходимому для сведения колодок.
Затем подведите шток тормозной камеры к вилке балансира и начните накручивать регулировочную гайку.
Гайка накручивается до тех пор, пока отверстия в вилке и на штоке не совпадут для установки пальца.
После установки пальца и его фиксации шплинтом выполните окончательную регулировку зазора между колодками и барабаном.
Для этого используйте регулировочный винт, расположенный на корпусе тормозной камеры или на самом кулаке, в зависимости от модели.
Вращайте винт до легкого поджатия колодок, затем выполните 2-3 оборота в обратном направлении для достижения необходимого зазора.
Завершающим этапом является проверка хода штоков под давлением.
Необходимо поднять давление в системе до рабочего значения (обычно 6.5–8 атмосфер) и несколько раз нажать на педаль тормоза.
После этого измерьте ход штоков, который должен соответствовать значениям, указанным в технической документации.
Диагностика неисправностей и типичные ошибки
В процессе эксплуатации автомобилей водители и механики часто совершают ошибки, которые могут свести на нет все усилия по настройке тормозной системы.
Одной из распространенных проблем является пренебрежение состоянием тормозных камер и возвратных пружин.
Если пружины утратили упругость, колодки не смогут полностью отойти от барабана, что приведет к постоянному трению и перегреву.
Также часто регулировка осуществляется «на глаз», без применения измерительных инструментов.
Это может привести к тому, что на одной оси колеса тормоза будут работать с разной эффективностью, что может вызвать увод автомобиля в сторону при резком торможении.
Особенно опасно такое состояние на скользкой дороге или при полной загрузке.
Предлагаем вашему вниманию список типичных ошибок, которых следует избегать при проведении работ:
- Недопустимый люфт в соединениях — если палец вилки имеет люфт, усилие передается рывками, что вызывает биение тормозного барабана и требует замены изношенных втулок.
- Отсутствие смазки резьбы — регулировочная гайка без смазки быстро прикипает, что делает невозможной дальнейшую регулировку и может привести к обрыву штока.
- Нарушение угла установки — если балансир не установлен перпендикулярно, ход штока будет чрезмерным в одну сторону и недостаточным в другую, что не позволит правильно отрегулировать зазор.
- Игнорирование состояния штока — искривленный шток создает боковую нагрузку на манжету тормозной камеры, что приводит к утечкам воздуха и быстрому выходу узла из строя.
⚠️ Внимание: Использование кустарных методов фиксации гаек, таких как приваривание или применение нештатных шплинтов, строго запрещено и может привести к отказу тормозной системы во время движения.
Также важно следить за состоянием пыльников штоков.
Поврежденный пыльник позволяет абразивной пыли проникать внутрь камеры, что разрушает манжету и вызывает утечки.
При каждой регулировке необходимо осматривать резиновые элементы и при необходимости заменять их.
Контрольные замеры и параметры системы
После завершения всех регулировочных процедур необходимо провести окончательную проверку параметров.
Ключевым показателем исправности системы является перемещение штока тормозной камеры при полностью нажатой педали тормоза.
Для автомобилей марки КАМАЗ, оснащенных камерами типов 20/24 или 24/24, нормальным считается перемещение штока в пределах 20–40 мм.
Если перемещение штока превышает 40 мм, это может снизить эффективность торможения, и система не сможет остановить автомобиль на спуске.
При перемещении менее 20 мм существует риск неполного освобождения тормозов, что может привести к перегреву и заклиниванию.
Разница в перемещении штоков на колесах одной оси не должна превышать 5 мм для обеспечения равномерного торможения.
Существуют также требования к давлению, необходимому для срабатывания тормозов.
При плавном нажатии на тормозную педаль срабатывание должно происходить при давлении в системе не менее 0.4–0.6 МПа.
Проверка герметичности осуществляется путем измерения падения давления в системе за одну минуту при остановленном автомобиле.
Ниже представлена таблица, показывающая зависимости параметров для различных типов камер:
| Тип камеры | Рабочее давление (МПа) | Максимальное перемещение штока (мм) |
|---|---|---|
| 20/24 (перед) | 0.4 - 0.8 | 40 |
| 24/24 (зад) | 0.4 - 0.8 | 40 |
| Евро-4/Евро-5 | 0.6 - 0.9 | 45 |
Если после регулировки параметры не соответствуют норме, необходимо искать причину в неисправности других компонентов.
Это может быть связано с износом фрикционных накладок до критического уровня, деформацией тормозных барабанов или неисправностью тормозного крана.
В таких случаях простая регулировка балансиров не приведет к ожидаемым результатам.
Обеспечение долговечности тормозного механизма
Качественная настройка балансиров — это не разовая процедура, а важный элемент системного обслуживания автомобиля.
Регулярная смазка осей разжимных кулаков и пальцев балансиров значительно увеличивает срок службы этих узлов.
Использование высококачественных смазочных материалов, сохраняющих характеристики при высоких температурах, помогает избежать заклинивания механизма.
Также важно следить за состоянием воздушной системы.
Влага и масло в воздухе могут вызвать коррозию внутренних поверхностей цилиндров и штоков.
Своевременная замена воздушных фильтров компрессора и слив конденсата из ресиверов — обязательные мероприятия.
Пренебрежение регулировкой тормозной системы может привести к серьезным последствиям.
Неэффективное торможение увеличивает тормозной путь, что в критической ситуации может стать фактором риска.
Своевременное обнаружение и устранение неисправностей в механизме балансиров помогает избежать дорогостоящего ремонта и простоев техники.
Профессиональный подход к настройке каждого колеса обеспечивает безопасность как водителя, так и груза.
Регулярные проверки ходов штоков должны стать привычной практикой при каждом техническом обслуживании или осмотре автомобиля.
Только комплексное внимание к деталям гарантирует надежную работу тормозной системы КАМАЗ в любых дорожных условиях.
Влияние условий эксплуатации на балансировку
Балансировка тормозного кулака КАМАЗ является критически важным процессом, который напрямую влияет на безопасность и эффективность работы тормозной системы. Условия эксплуатации автомобилей, особенно грузовых, могут значительно варьироваться, что в свою очередь сказывается на состоянии тормозных кулаков и их балансировке.
Одним из основных факторов, влияющих на балансировку, является тип и качество дорожного покрытия. На неровных и ухабистых дорогах тормозные кулаки подвергаются повышенным механическим нагрузкам, что может привести к их деформации. Это, в свою очередь, вызывает неравномерное распределение массы и, как следствие, ухудшение балансировки. Важно учитывать, что при эксплуатации на плохих дорогах необходимо проводить регулярные проверки состояния тормозных кулаков и их балансировки.
Также стоит отметить влияние климатических условий. В регионах с суровыми зимами и частыми перепадами температур тормозные кулаки могут подвергаться коррозии, что также негативно сказывается на их балансировке. Влага и соль, используемая для обработки дорог, могут ускорять процесс коррозии, что приводит к образованию ржавчины и, как следствие, к изменению массы и формы тормозного кулака.
Не менее важным аспектом является режим эксплуатации автомобиля. Частые остановки и резкие старты, характерные для городских условий, могут привести к перегреву тормозной системы. Перегрев, в свою очередь, может вызвать термическую деформацию тормозных кулаков, что также негативно сказывается на их балансировке. Важно следить за температурным режимом работы тормозной системы и при необходимости проводить ее охлаждение.
Кроме того, нагрузка на автомобиль также играет значительную роль. Перегрузка или неправильное распределение груза могут привести к неравномерному износу тормозных кулаков, что также влияет на их балансировку. Важно соблюдать нормы нагрузки, установленные производителем, и регулярно проверять состояние тормозной системы, особенно при перевозке тяжелых грузов.
В заключение, условия эксплуатации автомобилей КАМАЗ оказывают значительное влияние на балансировку тормозного кулака. Регулярные проверки, соблюдение норм эксплуатации и внимание к состоянию дорожного покрытия помогут сохранить эффективность тормозной системы и обеспечить безопасность на дороге.
Обзор современных технологий и оборудования для регулировки
Техническая регулировка балансиров тормозного кулака КАМАЗ является важным этапом в обеспечении безопасности и надежности работы тормозной системы. В последние годы на рынке появились новые технологии и оборудование, которые значительно упрощают и повышают точность этого процесса.
Одним из ключевых аспектов регулировки является использование специализированных стендов для балансировки тормозных кулаков. Эти стенды позволяют проводить диагностику и регулировку в автоматическом режиме, что минимизирует человеческий фактор и повышает точность измерений. Современные стенды оснащены высокотехнологичными датчиками, которые обеспечивают мгновенное считывание данных о состоянии тормозного кулака и его балансировке.
Важным элементом современных технологий является программное обеспечение, которое анализирует полученные данные и выдает рекомендации по регулировке. Такие программы могут учитывать множество факторов, включая вес автомобиля, тип тормозной системы и условия эксплуатации. Это позволяет механикам принимать более обоснованные решения и проводить регулировку с максимальной эффективностью.
Кроме того, на рынке представлены мобильные устройства для диагностики и регулировки тормозных систем, которые могут использоваться непосредственно на месте. Эти устройства, как правило, имеют компактные размеры и работают на аккумуляторах, что делает их удобными для использования в полевых условиях. Они позволяют быстро выявлять проблемы и проводить необходимые настройки без необходимости транспортировки автомобиля в сервисный центр.
Современные технологии также включают в себя использование лазерных систем для измерения и регулировки. Лазерные устройства обеспечивают высокую точность и позволяют проводить регулировку с минимальными отклонениями. Это особенно важно для тяжелых грузовиков, таких как КАМАЗ, где даже небольшие ошибки могут привести к серьезным последствиям.
В заключение, современные технологии и оборудование для регулировки балансиров тормозного кулака КАМАЗ значительно повышают эффективность и безопасность процесса. Использование автоматизированных стендов, специализированного программного обеспечения и мобильных устройств позволяет механикам быстро и точно выполнять необходимые операции, что в свою очередь способствует увеличению срока службы тормозной системы и снижению риска аварийных ситуаций на дороге.
Рекомендации по обслуживанию и профилактике
Обслуживание и профилактика тормозного кулака КАМАЗ являются важными аспектами, которые способствуют обеспечению безопасной и эффективной работы транспортного средства. Правильная техническая регулировка и регулярное обслуживание тормозного кулака помогают предотвратить преждевременный износ деталей, а также повысить общую надежность тормозной системы.
Первым шагом в процессе обслуживания является регулярная проверка состояния тормозного кулака. Это включает в себя визуальный осмотр на наличие трещин, деформаций и коррозии. Особое внимание следует уделить местам крепления и соединениям, так как они подвержены высоким нагрузкам и могут стать источником проблем.
Следующим этапом является проверка зазоров между тормозными колодками и диском. Неправильные зазоры могут привести к неравномерному износу колодок и снижению эффективности торможения. Рекомендуется проводить регулировку зазоров в соответствии с рекомендациями производителя, используя специальные инструменты для точной настройки.
Также необходимо регулярно проверять уровень тормозной жидкости и ее состояние. Загрязненная или старая тормозная жидкость может негативно сказаться на работе тормозной системы. В случае необходимости следует заменить тормозную жидкость, соблюдая все рекомендации по ее замене и прокачке системы.
Не менее важным аспектом является смазка подвижных частей тормозного кулака. Использование качественной смазки предотвращает заедание механизмов и обеспечивает плавное движение. Однако следует избегать избыточного нанесения смазки, так как это может привести к загрязнению тормозных колодок.
Кроме того, рекомендуется проводить балансировку тормозного кулака. Это поможет избежать вибраций и повысит стабильность работы тормозной системы. Балансировка должна проводиться с использованием специализированного оборудования и с учетом всех технических характеристик транспортного средства.
Наконец, важно помнить о необходимости проведения регулярных профилактических осмотров тормозной системы в специализированных сервисных центрах. Квалифицированные специалисты смогут выявить потенциальные проблемы на ранних стадиях и предложить оптимальные решения для их устранения.
Следуя этим рекомендациям, владельцы и операторы КАМАЗа смогут значительно продлить срок службы тормозного кулака и обеспечить безопасность на дороге.
