Регулировка тормозных трещоток на грузовиках МАЗ является важной процедурой, обеспечивающей безопасность и эффективность работы транспортного средства. Правильная настройка тормозной системы не только способствует равномерному распределению тормозного усилия, но и предотвращает преждевременный износ компонентов. В данной статье мы представим пошаговую инструкцию по регулировке трещоток, а также рассмотрим технические нормы, касающиеся хода штоков, и типичные ошибки, которые могут возникнуть в процессе настройки. Это руководство будет полезно как опытным механикам, так и новичкам, стремящимся повысить свои навыки в обслуживании грузовых автомобилей.
Принцип работы автоматического регулятора и диагностика

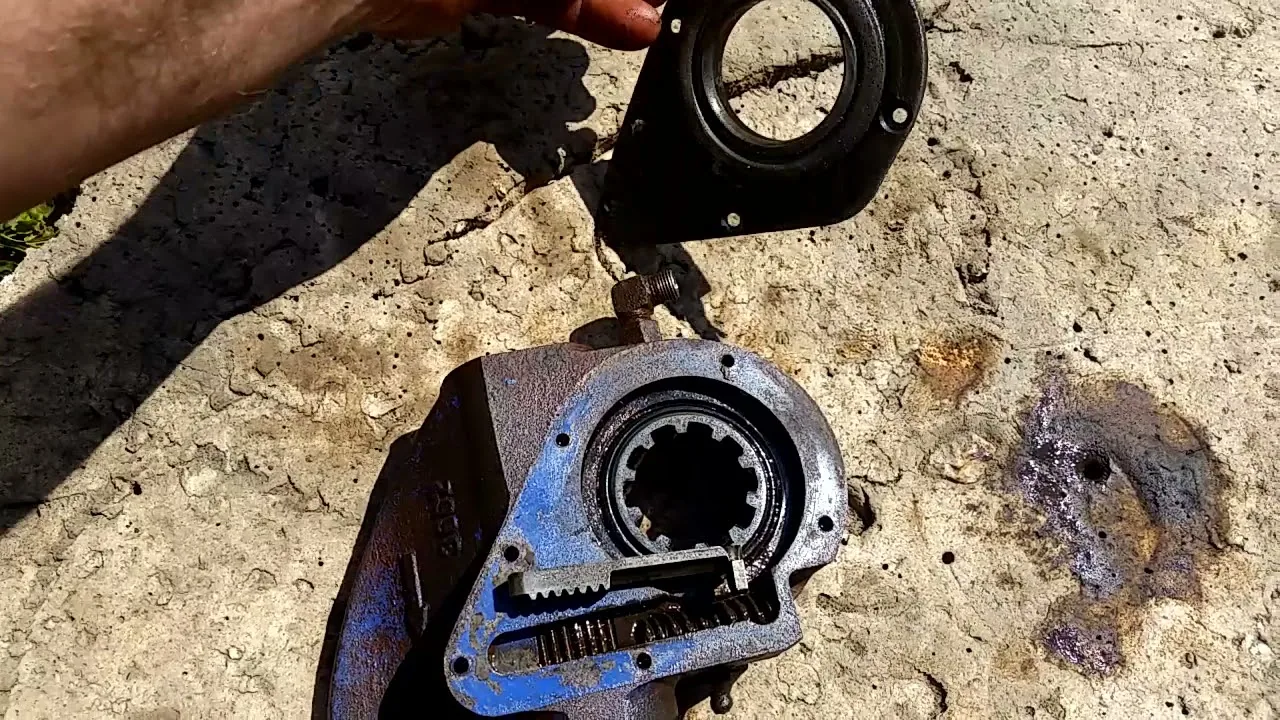

Автоматический регулятор, также известный как трещотка, представляет собой червячный редуктор, интегрированный в корпус механизма. Его основная задача — преобразование линейного движения штока тормозной камеры в вращательное движение разжимного кулака. При увеличении зазора из-за износа накладок шток при торможении проходит большее расстояние, что вызывает поворот регулировочного винта на определенный угол.
Внутри корпуса находится храповой механизм, который активируется только при превышении установленного порога хода штока. Если износ остается в допустимых пределах, трещотка не срабатывает. При увеличении хода механизм подтягивает шток, уменьшая зазор. На автомобилях МАЗ чаще всего используются регуляторы с ручной подстройкой, закрытые защитным колпачком, или полностью автоматические модели.
Диагностика состояния тормозной системы должна начинаться задолго до того, как автомобиль перестанет эффективно останавливаться. Первым и наиболее важным признаком неисправности является визуальный контроль хода штоков тормозных камер при нажатии на тормоза. Для точной оценки технического состояния необходимо заглушить двигатель, сбросить давление в системе и несколько раз нажать на педаль, чтобы устранить все зазоры.
После этого проводится контрольное торможение с фиксацией величины выхода штока из корпуса камеры. Нормативные значения хода штока для различных модификаций МАЗ могут немного варьироваться, но существуют общие предельные нормы, превышение которых строго запрещено правилами дорожного движения и технической эксплуатации.
Нормативные показатели и таблица допусков
Для грузовых автомобилей марки МАЗ с пневматической системой тормозов максимальный ход штока тормозной камеры не должен превышать 40 мм. Нормальный рабочий ход, при котором система функционирует корректно, составляет от 20 до 30 мм. Превышение 40 мм указывает на серьезный износ или неисправность регулятора.
Важно, чтобы ход штоков на разных осях был примерно одинаковым. Например, если один шток на одной оси выходит на 25 мм, а другой на 38 мм, это может привести к отклонению автомобиля в сторону при торможении и неравномерному износу тормозных колодок. Разница в ходе штоков на одной оси не должна превышать 5 мм.
| Тип тормозной камеры | Рабочий ход штока (мм) | Максимальный ход штока (мм) |
|---|---|---|
| Тип 20 (передняя ось) | 20–30 | 40 |
| Тип 24 (средняя/задняя ось) | 25–35 | 40 |
Если при визуальном осмотре шток выходит за пределы 40 мм, эксплуатацию автомобиля следует приостановить до устранения проблемы. Также важно проверить состояние резинок на чехлах трещоток, так как попадание влаги и грязи внутрь механизма является одной из основных причин заклинивания червячной пары.
| Параметр | Технические нормы | Практические рекомендации |
|---|---|---|
| Зазор между трещоткой и стопорным механизмом | 0,5 - 1,0 мм | Проверять зазор при каждом ТО |
| Уровень натяжения тормозного троса | 3-5 кг при нажатии на тормоза | Регулировать при изменении усилия торможения |
| Состояние тормозных колодок | Минимальная толщина 5 мм | Заменять при достижении минимальной толщины |
Интересные факты
Вот несколько интересных фактов о регулировке тормозных трещоток на автомобилях МАЗ:
Технические нормы и стандарты: Регулировка тормозных трещоток на автомобилях МАЗ должна соответствовать строгим техническим нормам, установленным производителем. Это включает в себя параметры зазоров, усилия сжатия и другие характеристики, которые обеспечивают надежную работу тормозной системы и безопасность на дороге.
Практика регулировки: В практике обслуживания автомобилей МАЗ часто используется метод "проверки на ходу". Это означает, что механики могут регулировать тормозные трещотки в процессе тестирования автомобиля, что позволяет оперативно выявлять и устранять проблемы, связанные с тормозной системой.
Влияние на безопасность: Правильная регулировка тормозных трещоток критически важна для обеспечения безопасности. Неправильная настройка может привести к неравномерному торможению, что увеличивает риск аварийных ситуаций, особенно при работе с тяжелыми грузами, характерными для автомобилей МАЗ.
Технология регулировки трещоток на МАЗ
Процесс настройки тормозной системы начинается с подготовки автомобиля. Транспортное средство должно находиться на ровной горизонтальной поверхности с прочным покрытием. Важно установить автомобиль на стояночный тормоз и подложить противооткатные упоры под колеса с противоположной стороны, чтобы предотвратить его движение.
Перед началом работы необходимо убедиться, что в пневматической системе отсутствует давление, а колеса могут свободно вращаться (если регулировка выполняется на поднятой оси) или имеют достаточный люфт для проверки. Если автомобиль только что был на линии, тормозные барабаны могут быть горячими, поэтому следует проявлять осторожность, чтобы избежать ожогов.

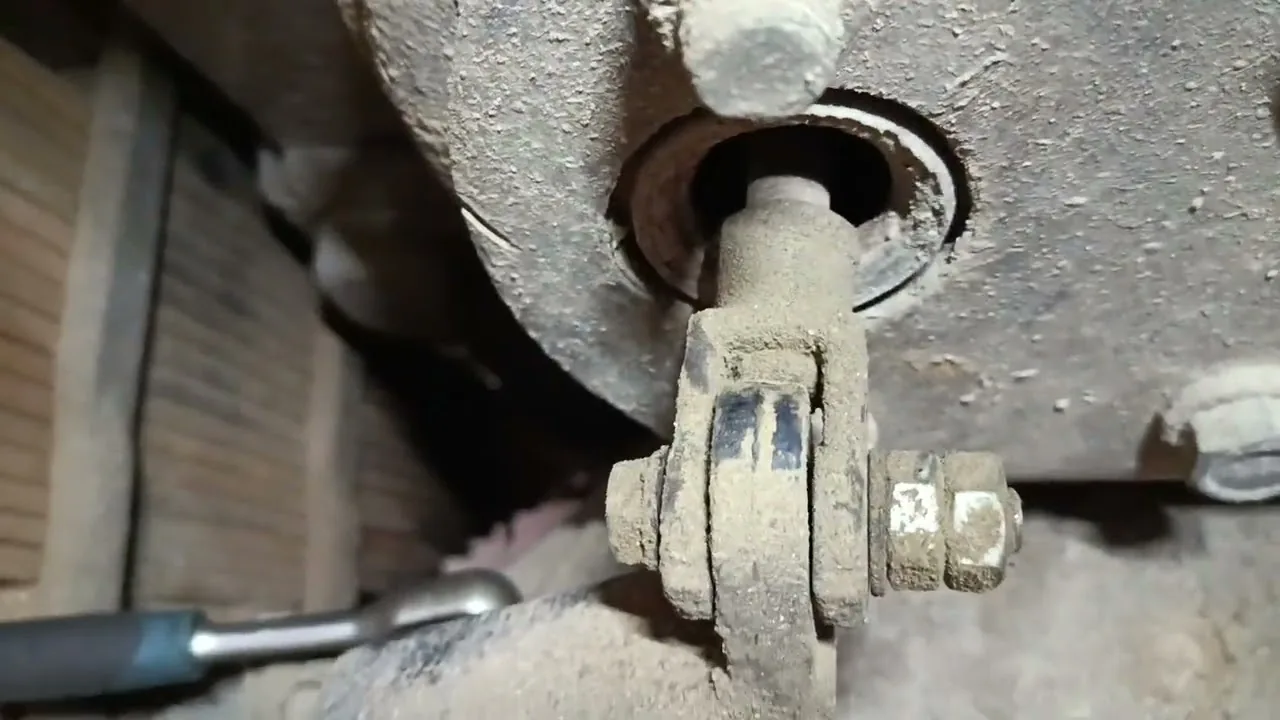

Регулировка осуществляется путем вращения регулировочного винта, расположенного на корпусе трещотки. На большинстве моделей МАЗ этот винт закрыт защитным резиновым или пластиковым колпачком, который нужно аккуратно снять или отогнуть. Для вращения используется гаечный ключ, обычно размером 19 мм, хотя на некоторых модификациях может потребоваться ключ на 17 или 22 мм.
Вращение винта продолжается до тех пор, пока тормозные колодки не начнут плотно прилегать к барабану. Этот момент можно определить по характерному стуку или прекращению свободного вращения колеса (если ось поднята). Затем необходимо сделать несколько оборотов винта в обратном направлении, чтобы создать необходимый зазор.
Ключевым моментом является определение количества оборотов «на отпускание». Стандартная рекомендация для большинства трещоток МАЗ заключается в том, чтобы отвернуть регулировочный винт на 2-3 полных оборота (на 360 градусов) после достижения упора. Это обеспечивает оптимальный зазор, при котором колодки не трутся о барабан во время движения, но реагируют мгновенно при нажатии на тормоз.
Если трещотка оснащена механизмом ручной подстройки с квадратным хвостовиком (на старых моделях или специфических регуляторах), вращение осуществляется непосредственно за этот хвостовик. В современных автоматических регуляторах типа Knorr регулировка часто выполняется через шлиц или шестигранник, который находится под защитным колпачком.
Особенности регулировки разных модификаций
На автомобилях МАЗ новых моделей могут устанавливаться тормозные системы с встроенными регуляторами, процесс настройки которых может отличаться. В некоторых случаях для этого потребуется специальный ключ-трещотка, позволяющий ощущать момент срабатывания храповика. При вращении такого ключа слышны характерные щелчки.
Для регуляторов с ручным механизмом (где необходимо вращать винт ключом) важно избегать чрезмерного затягивания. Если механизм будет затянут слишком сильно, колодки останутся прижатыми к барабану даже после отпускания тормоза, что может привести к перегреву тормозов, «прикипанию» колодок и даже возгоранию шины. Недостаточное затягивание (слишком большой зазор) также нежелательно, так как это увеличит ход штока выше допустимого уровня.
После настройки всех колес необходимо провести контрольную проверку. Для этого следует несколько раз резко нажать на тормоза и проверить ход штоков. Если после серии торможений ход штоков увеличился и вышел за пределы нормы, это может свидетельствовать о неисправности регулятора или о наличии воздуха в пневмоприводе.
В процессе эксплуатации стоит внимательно следить за состоянием резьбы регулировочного винта. Если винт выкручен на максимальную длину, но зазор все еще остается большим, это указывает на критический износ тормозных накладок и необходимость их замены. Продолжение эксплуатации с полностью выкрученным регулятором недопустимо.
Замена тормозных колодок и первичная настройка
Ситуация, требующая вмешательства в работу трещоток, часто возникает при замене тормозных колодок. Установка новых фрикционных накладок изменяет геометрию зазора. Если не провести правильную первичную настройку, автоматический регулятор может работать неправильно или не учесть весь объем свободного хода.
При замене колодок на автомобилях МАЗ рекомендуется полностью выкрутить регулировочный винт трещотки до упора. Это позволит разжимному кулаку занять исходное положение и не мешать установке новых колодок и возвратных пружин. После установки новых колодок и сборки тормозного механизма необходимо выполнить первичную регулировку.
Первичная настройка отличается от плановой тем, что ход штока в начале будет минимальным. Вращайте регулировочный винт до тех пор, пока колодки не упрутся в барабан, затем отпустите винт на стандартные 2-3 оборота. Рекомендуется несколько раз нажать на педаль тормоза, чтобы активировать механизм автоматической подстройки (при условии его исправности) и зафиксировать рабочее положение.
Важно убедиться в легкости вращения колеса после сборки. Колесо должно вращаться свободно, без шуршания или заеданий. Легкое касание колодок о барабан допустимо только в первые километры пробега, пока происходит притирка поверхностей. Если колесо нагревается после короткого пробега, регулировку следует повторить, увеличив зазор.
При замене колодок также стоит обратить внимание на состояние возвратных пружин. Ослабленные или поврежденные пружины не смогут отвести колодки от барабана после торможения, создавая иллюзию неправильно настроенной трещотки. В этом случае проблему следует решать заменой пружин, а не регулировкой винта.
Типичные ошибки и troubleshooting
Хотя операция может показаться простой, механики часто совершают ошибки, которые могут свести на нет все усилия или привести к новым поломкам. Изучение распространенных ошибок помогает избежать повторения чужих неудач и сэкономить время в пути.
- Регулировка «на слух» без измерения хода штока — попытка настроить трещотку исключительно по ощущениям при вращении колеса часто приводит к тому, что колеса на одной оси оказываются настроены по-разному. Это может вызвать увод автомобиля в сторону при торможении.
- Игнорирование состояния защитных колпачков — если колпачок поврежден или потерян, внутрь трещотки может попасть вода и абразивные частицы. Это приводит к вымыванию смазки и, в конечном итоге, к заклиниванию механизма, требующему замены всего узла.
- Чрезмерное затягивание регулятора — стремление сделать тормоза «поскользящими» и закручивание винта до минимального зазора может вызвать постоянное трение колодок, перегрев барабанов и риск возникновения пожара, особенно на длительных спусках.
- Отсутствие проверки после прогрева — регулировка холодных тормозов может привести к неверным результатам, так как при нагреве металлические детали расширяются, и зазор уменьшается. Всегда необходимо контролировать состояние после нескольких интенсивных торможений.
Часто можно столкнуться с ситуацией, когда трещотка «щелкает» во время движения, но не регулирует зазор. Это указывает на износ или загрязнение храпового механизма. В таком случае регулятор необходимо заменить, так как его ремонт в дорожных условиях невозможен.
Еще одной распространенной проблемой является перекос тормозной камеры относительно кронштейна. Если камера установлена неправильно, шток движется с перекосом, что создает дополнительное трение в манжетах и втулках. Это негативно сказывается на эффективности торможения и работе регулятора. При регулировке важно визуально оценить соосность штока и рычага.
Профилактика и обслуживание тормозного механизма
Чтобы трещотки на МАЗ работали долго, а тормозная система функционировала без сбоев, важно соблюдать график технического обслуживания. Регулярная смазка трущихся элементов разжимного кулака и валика тормозной камеры — ключ к долговечности этого узла.
Рекомендуется использовать термостойкие смазочные материалы, способные выдерживать высокие температуры, такие как графитные смазки или специализированные составы для тормозных систем. Обычные литиевые смазки при нагревании могут вытекать или коксоваться, превращаясь в абразивные частицы.
При каждом техническом обслуживании следует снимать защитные колпачки с трещоток, очищать их от загрязнений и проверять на повреждения. Если колпачок поврежден, его необходимо заменить незамедлительно. Цена колпачка не идет ни в какое сравнение с затратами на замену всего регулятора или ремонт тормозной камеры.
Также важно следить за состоянием пневмопривода. Наличие конденсата в тормозных камерах может привести к коррозии штоков и внутренних компонентов, что затрудняет их движение. Регулярная продувка системы и замена воздушных фильтров положительно сказываются на работе механической части тормозов.
Если автомобиль используется в условиях бездорожья или повышенной запыленности, частоту проверок хода штоков следует увеличить. Пыль, попадая в зазоры, действует как абразив, что ускоряет износ не только тормозных колодок, но и элементов регулировочного механизма.
Анализ неисправностей регулятора
В таблице ниже представлены ключевые признаки неисправности трещотки и возможные причины их возникновения. Это поможет быстро определить проблему без полного разбора узла.
| Симптом | Возможная причина | Способ устранения |
|---|---|---|
| Шток не возвращается | Заклинивание разжимного кулака или камеры | Смазка кулака, замена камеры |
| Ход штока увеличивается | Износ фрикционных накладок или сбой в работе трещотки | Замена накладок или регулятора |
| Трещотка не щелкает при настройке | Износ зубьев храповика | Замена автоматического регулятора |
Цена нового регулятора значительно ниже затрат на возможный ремонт последствий отказа тормозов или замену сгоревшего тормозного барабана и ступицы. Поэтому, если есть сомнения в работоспособности узла, лучше произвести его замену.
При покупке запасных частей рекомендуется выбирать оригинальные компоненты или надежные аналоги от известных брендов. Дешевые китайские реплики трещоток часто имеют низкий срок службы и могут выйти из строя в самый неподходящий момент.
Безопасность и итоговые рекомендации
Тормозная система грузового автомобиля МАЗ — это сложный механизм, в котором механические компоненты взаимодействуют с пневматическими. Регулировка трещоток — один из этапов технического обслуживания, но он критически важен. Игнорирование этой процедуры или некачественное выполнение могут поставить под угрозу безопасность водителя и других участников дорожного движения.
Используйте исправные инструменты и средства индивидуальной защиты. Работа под тяжелым грузовиком требует особого внимания к надежной фиксации транспортного средства. Не полагайтесь исключительно на стояночный тормоз, находясь под автомобилем.
Корректно отрегулированные трещотки способствуют эффективному торможению и экономии в эксплуатации: тормозные колодки изнашиваются равномерно, барабаны не перегреваются, а расход топлива не увеличивается из-за частых подтормаживаний. Регулярная проверка хода штоков должна стать привычкой для каждого водителя МАЗа.
Помните, что техническое состояние тормозов проверяется на каждом пункте весового контроля и технического осмотра. Наличие неисправностей может привести к штрафам и запрету на дальнейшее движение, что вызывает простой техники и финансовые потери. Своевременная регулировка — это инвестиция в стабильную работу вашего бизнеса.
Методы проверки эффективности тормозных трещоток
Проверка эффективности тормозных трещоток является важным этапом в процессе технического обслуживания и ремонта автомобилей МАЗ. Тормозные трещотки, как элементы тормозной системы, обеспечивают надежное торможение и безопасность движения. Для оценки их состояния и функциональности применяются различные методы, которые позволяют выявить возможные неисправности и определить необходимость регулировки или замены.
Одним из основных методов проверки является визуальный осмотр тормозных трещоток. При этом необходимо обратить внимание на наличие механических повреждений, коррозии, а также на состояние пружин и других элементов. Визуальный осмотр позволяет быстро выявить явные дефекты, которые могут повлиять на работу тормозной системы.
Следующим этапом является проверка свободного хода тормозных трещоток. Для этого необходимо установить автомобиль на ровную поверхность и проверить, насколько легко трещотки возвращаются в исходное положение после нажатия на тормоза. Если свободный ход слишком велик или, наоборот, недостаточен, это может свидетельствовать о необходимости регулировки или замены компонентов тормозной системы.
Также важным методом является проверка тормозного усилия. Для этого можно использовать динамометр, который позволяет измерить силу, необходимую для активации тормозных трещоток. Сравнение полученных значений с техническими нормами, указанными в документации производителя, поможет определить, находятся ли трещотки в рабочем состоянии.
Не менее важным является тестирование тормозной системы в условиях эксплуатации. Для этого рекомендуется провести тест-драйв, во время которого следует обратить внимание на поведение автомобиля при торможении. Если наблюдаются скрипы, стуки или другие посторонние звуки, это может указывать на проблемы с тормозными трещотками.
Кроме того, для более точной диагностики можно использовать специализированное оборудование, такое как стенды для проверки тормозной системы. Эти устройства позволяют проводить комплексные испытания и выявлять скрытые дефекты, которые могут не проявляться при обычной эксплуатации.
Важно помнить, что регулярная проверка и обслуживание тормозных трещоток не только продлевает срок их службы, но и обеспечивает безопасность водителя и пассажиров. Поэтому рекомендуется проводить такие проверки не реже одного раза в полгода или перед длительными поездками.
Влияние условий эксплуатации на работу тормозных систем
Условия эксплуатации автомобилей, особенно грузовых, играют ключевую роль в функционировании тормозных систем, включая тормозные трещотки на автомобилях МАЗ. Эти компоненты подвергаются значительным нагрузкам и воздействиям, которые могут существенно влиять на их эффективность и срок службы.
Одним из основных факторов, влияющих на работу тормозных трещоток, является тип дорожного покрытия. На неровных, ухабистых или грязных дорогах тормозные системы испытывают повышенные нагрузки, что может привести к быстрому износу трещоток. В таких условиях важно регулярно проверять состояние тормозных механизмов и проводить их регулировку, чтобы избежать серьезных поломок.
Климатические условия также оказывают значительное влияние на работу тормозных систем. В регионах с холодным климатом тормозные трещотки могут подвергаться воздействию влаги и низких температур, что может привести к образованию коррозии и ухудшению их функциональности. В таких случаях рекомендуется использовать специальные антикоррозийные средства и регулярно проводить профилактические осмотры.
Кроме того, частота и интенсивность эксплуатации автомобиля также влияют на состояние тормозных трещоток. При частых поездках на короткие расстояния, особенно в условиях городского трафика, тормоза работают более активно, что может привести к их быстрому износу. Важно учитывать этот фактор при планировании технического обслуживания и регулировки тормозных систем.
Не менее важным аспектом является нагрузка на автомобиль. Грузоподъемность МАЗов может варьироваться, и перегрузка автомобиля приводит к увеличению тормозных усилий, что негативно сказывается на работе тормозных трещоток. В таких случаях необходимо следить за соблюдением допустимых норм нагрузки и регулярно проверять состояние тормозной системы.
В заключение, условия эксплуатации автомобилей МАЗ играют критическую роль в работе тормозных трещоток. Регулярные проверки, корректная регулировка и соблюдение рекомендаций по эксплуатации помогут обеспечить надежную и безопасную работу тормозной системы, что в свою очередь повысит общую безопасность на дороге.
Современные технологии и инструменты для регулировки
Регулировка тормозных трещоток автомобилей МАЗ требует применения современных технологий и специализированных инструментов, которые обеспечивают точность и надежность процесса. В последние годы на рынке появились различные устройства и программное обеспечение, которые значительно упрощают и ускоряют эту процедуру.
Одним из ключевых инструментов, используемых для регулировки тормозных трещоток, является электронный диагностический сканер. Эти устройства позволяют не только считывать коды ошибок, но и проводить диагностику состояния тормозной системы в реальном времени. С помощью сканера механик может получить информацию о работе тормозных механизмов, что помогает выявить возможные неисправности и определить необходимость регулировки.
Кроме того, для точной настройки тормозных трещоток используются специальные измерительные приборы, такие как штангенциркули и микрометры. Эти инструменты позволяют точно измерять зазоры и другие параметры, что критически важно для обеспечения правильной работы тормозной системы. Например, при регулировке зазора между трещоткой и тормозным механизмом необходимо учитывать спецификации производителя, чтобы избежать излишнего износа или неэффективной работы тормозов.
Современные технологии также включают использование компьютерных программ для моделирования и анализа работы тормозной системы. Эти программы могут учитывать различные параметры, такие как вес автомобиля, условия эксплуатации и тип тормозов, что позволяет механикам более точно настраивать систему. В результате, использование таких программ значительно снижает вероятность ошибок при регулировке и повышает безопасность эксплуатации автомобиля.
Не менее важным аспектом является использование качественных расходных материалов и комплектующих. При регулировке тормозных трещоток рекомендуется применять оригинальные запчасти или сертифицированные аналоги, которые соответствуют техническим требованиям. Это гарантирует не только долговечность работы тормозной системы, но и ее эффективность.
В заключение, применение современных технологий и инструментов для регулировки тормозных трещоток МАЗ позволяет значительно повысить качество обслуживания и надежность тормозной системы. Интеграция электронных диагностических средств, точных измерительных приборов и специализированного программного обеспечения в процесс регулировки является необходимым шагом для достижения высоких стандартов безопасности и эффективности в эксплуатации грузовых автомобилей.
