Тормозная система грузовиков ЗИЛ играет ключевую роль в обеспечении безопасности и надежности транспортных перевозок. В данной статье мы подробно рассмотрим устройство тормозной системы, особенности ее регулировки и основные методы ремонта. Вы найдете полезные советы по устранению утечек, а также информацию о типичных неисправностях, что поможет вам поддерживать тормозную систему вашего грузовика в исправном состоянии. Эта инструкция станет незаменимым помощником как для профессионалов, так и для автолюбителей, стремящихся обеспечить надежную работу своего транспортного средства.
Устройство и принцип действия пневматического привода
Пневматическая система грузовых автомобилей ЗИЛ — это сложный механизм, который передает энергию сжатого воздуха от компрессора к тормозным камерам колес. Основным элементом системы является компрессор, который нагнетает воздух в ресиверы. Оттуда воздух распределяется по контурам через систему клапанов и кранов. На современных моделях используется двухконтурная схема, позволяющая независимо тормозить переднюю и заднюю оси, что значительно повышает надежность системы.
Ключевым компонентом управления является тормозной кран, который регулирует подачу воздуха в зависимости от силы нажатия на педаль. При отпускании педали воздух сбрасывается в атмосферу, и пружины возвратных механизмов разводят тормозные колодки. Важную функцию выполняет регулятор давления, который отключает компрессор при достижении заданного уровня давления в системе, предотвращая разрыв магистралей.
Воздушные ресиверы не только накапливают сжатый воздух, но и охлаждают его, способствуя выпадению влаги и масла. Для защиты от обледенения и коррозии в системе устанавливаются предохранительный клапан и клапан-ограничитель. На моделях ЗИЛ-130 применяется одноконтурная система с разделением на передний и задний мосты, что требует особого внимания к исправности каждого из контуров.
Компрессор и регулятор давления
Компрессор, установленный на двигателях ЗИЛ, работает на основе воздушного охлаждения и приводится в движение от коленчатого вала с помощью ременной передачи. Важно следить за состоянием ремня, так как его проскальзывание снижает эффективность работы системы. Регулятор давления отключает компрессор при достижении давления 600–740 кПа и включает его снова, когда давление падает до 500 кПа.
| Проблема | Возможные причины | Рекомендуемые действия |
|---|---|---|
| Тормоза не срабатывают | Износ тормозных колодок | Заменить тормозные колодки |
| Посторонние звуки при торможении | Неправильная установка колодок | Проверить и переустановить колодки |
| Увеличение тормозного пути | Низкий уровень тормозной жидкости | Проверить уровень и долить жидкость |
| Тормоза скрипят | Загрязнение тормозных дисков | Очистить диски и колодки |
| Перегрев тормозов | Чрезмерная нагрузка на тормоза | Проверить систему на перегрузки |
| Утечка тормозной жидкости | Повреждение трубок или цилиндров | Заменить поврежденные элементы |
| Неправильная работа ABS | Неисправность датчиков или блока | Проверить и заменить неисправные детали |
Интересные факты
Вот несколько интересных фактов о диагностике и ремонте тормозной системы грузовиков ЗИЛ:
Уникальная конструкция тормозов: Грузовики ЗИЛ, особенно модели, выпущенные в советский период, часто оснащались пневматическими тормозами. Это позволяло обеспечивать надежное торможение даже при больших нагрузках. Однако такая система требует регулярной диагностики, так как утечки воздуха могут привести к снижению эффективности торможения.
Специфика диагностики: Для диагностики тормозной системы ЗИЛ часто используются специальные манометры и тестеры, которые позволяют проверить давление в пневматической системе и выявить возможные неисправности. Важно также проверять состояние тормозных колодок и дисков, так как износ этих элементов может значительно повлиять на безопасность.
Ремонт и замена деталей: В процессе ремонта тормозной системы грузовиков ЗИЛ часто используются как оригинальные запчасти, так и их аналоги. Это связано с тем, что на рынке можно найти множество компонентов, которые подходят для различных моделей. Однако важно помнить, что использование некачественных запчастей может привести к быстрому износу и снижению безопасности автомобиля.
Тормозной кран и распределитель
Тормозной кран обеспечивает связь между полостями над и под поршнем с атмосферным давлением или напорной магистралью. Ключевым аспектом является герметичность седла клапана выпускного отверстия, необходимая для надежного удержания автомобиля на месте. Распределительные клапаны играют важную роль в направлении потоков воздуха к соответствующим камерам, что обеспечивает синхронность их работы.
| Параметр | Значение (ЗИЛ-130/131) | Значение (ЗИЛ-4331) |
|---|---|---|
| Давление отключения (кПа) | 700-740 | 800-830 |
| Давление включения (кПа) | 600-630 | 650-700 |
| Тип привода | Одноконтурный | Двухконтурный |
Диагностика неисправностей и поиск утечек

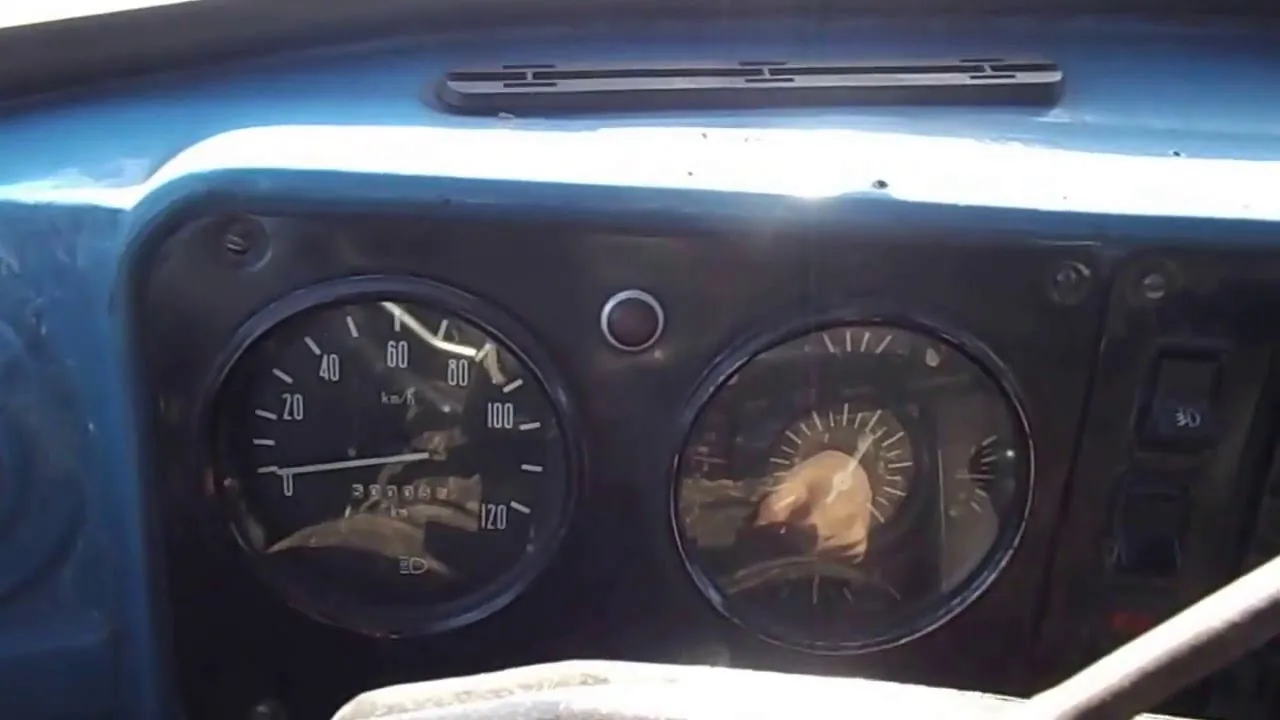

Первым сигналом проблем в тормозной системе является частое срабатывание компрессора или снижение давления на манометрах при выключенном двигателе. Для выявления утечек создайте максимальное давление в системе и остановите двигатель. Затем внимательно прослушайте все соединения. Характерный свист укажет на место разгерметизации, будь то треснувший шланг, неплотное соединение фитингов или повреждение мембраны тормозной камеры.
Если давление падает медленно, но стабильно, проверьте сливные краны ресиверов — возможно, они не полностью закрыты или загрязнены. Часто причиной утечек становятся изношенные манжетные уплотнения в тормозном кране или клапане ограничения давления. Зимой неисправности могут возникать из-за замерзания конденсата в магистралях, что блокирует проход воздуха.
Неравномерное торможение обычно указывает на различия в регулировке зазоров в тормозных механизмах колес или на несоответствующее давление в камерах. Если автомобиль уводит в сторону при торможении, проверьте ход штоков тормозных камер и состояние фрикционных накладок. Наличие масляных пятен внутри камер свидетельствует о неисправности манжет поршня.
- Увеличьте давление в системе до максимума и выключите двигатель.
- Нанесите мыльный раствор на все соединения, шланги и клапаны.
- Следите за образованием пузырьков, которые укажут на утечку воздуха.
- Проверьте работу стоп-сигнала, который должен загораться при снижении давления ниже нормы.
Проверка тормозного крана
Неисправность тормозного крана может проявляться в виде «проваливания» тормозной педали или в отсутствии растормаживания колес после ее отпускания. Важно проверить движение поршня и состояние возвратных пружин. Заедание клапанов часто происходит из-за попадания масла или загрязнений из компрессора.
Диагностика тормозных камер
При проверке тормозных камер обращайте внимание на состояние резиновой мембраны. Трещины или разрывы могут привести к полной утрате тормозной эффективности на колесе. Шток должен двигаться свободно, без заеданий, а его ход не должен превышать установленные нормы.
Регулировка тормозных механизмов колес
Регулировка промежутков между тормозными колодками и барабанами — одна из самых распространенных процедур технического обслуживания. Неправильные зазоры могут вызвать перегрев барабанов, их подтормаживание или, наоборот, увеличить свободный ход педали и задержать срабатывание тормозов. Оптимальная длина хода штока тормозной камеры должна составлять 20–40 мм при полностью нажатой педали.
Процесс регулировки начинается с проверки свободного хода штока в нерабочем состоянии. Если ход слишком велик, нужно закрутить регулировочный винт на тормозном рычаге. Важно не переусердствовать с затяжкой, чтобы избежать постоянного контакта колодок с барабаном. После регулировки всех колес необходимо проверить равномерность прогрева барабанов после короткой поездки.
На автомобилях с автоматическими регуляторами зазора (АРЗ) вмешательство требуется реже, но контроль их работы остается обязательным. Механизм АРЗ должен поворачивать вал разжимного кулака при каждом торможении, компенсируя износ накладок. Если АРЗ закис или вышел из строя, его нужно немедленно заменить или отремонтировать, так как ручная регулировка таких узлов неудобна и неэффективна.
Замена тормозных колодок
Замена тормозных колодок необходима, когда фрикционный слой становится тоньше 4 мм или начинает отслаиваться от основы. Перед установкой новых колодок важно тщательно очистить внутреннюю поверхность тормозного щита от пыли и остатков старой смазки. Смазке подлежат только оси разжимного кулака и втулки, в то время как фрикционные накладки смазывать не следует.
Обслуживание разжимных кулаков
Разжимные кулаки испытывают значительные нагрузки и требуют регулярной смазки через пресс-масленки. Недостаток смазки может привести к заклиниванию кулака в опорной втулке, что сделает разблокировку колеса невозможной. Если кулак движется с трудом, его нужно извлечь, очистить от старой смазки и заменить изношенные втулки.
- Толщина фрикционной накладки должна быть не менее 4 мм.
- Зазор между колодкой и барабаном в верхней части должен быть больше, чем в нижней.
- Стяжные пружины должны быть целыми и обеспечивать плотное прилегание колодок.
- После установки новых колодок необходимо провести несколько интенсивных торможений для их притирки.
| Тип неисправности | Причина | Способ устранения |
|---|---|---|
| Увеличенный ход штока | Износ накладок, неправильная регулировка | Регулировка с помощью винта или замена колодок |
| Подклинивание | Недостаток смазки, закисание кулака | Смазка, замена втулок, замена кулака |
| Слабое торможение | Попадание масла на накладки | Замена колодок, устранение утечек сальников |
Типичные ошибки при обслуживании и ремонте
При ремонте тормозной системы ЗИЛ своими руками можно столкнуться с ошибками, которые могут свести на нет все усилия или даже привести к поломке других узлов. Часто мастера пренебрегают качеством материалов, устанавливая недорогие ремкомплекты из резины низкого качества. Такая резина быстро теряет свои свойства на морозе или разрушается под воздействием масла. Также распространенной ошибкой является игнорирование состояния воздушных магистралей: старые шланги могут вздуться под давлением и перекрыть поток воздуха.
Еще одной критической ошибкой считается неправильная последовательность регулировки. Сначала настраивают ход штока, забывая проверить состояние колодок и барабанов. Если барабан имеет выработку или биение, регулировка зазора будет неэффективной и недолговечной. Кроме того, использование неподходящих смазочных материалов, которые могут размываться или коксуются, приводит к заклиниванию механизмов.
- Игнорирование слива конденсата — накопление влаги в ресиверах может вызвать коррозию и замерзание системы зимой, поэтому необходимо сливать жидкость ежедневно.
- Применение герметиков в пневматике — использование резьбовых герметиков, не предназначенных для пневмосистем, может привести к их растворению и попаданию в клапаны, что вызовет их заклинивание.
- Перетяжка регулировочных винтов — попытка устранить весь свободный ход штока «в ноль» приводит к постоянному трению колодок, перегреву и потенциальной пожароопасной ситуации.
- Замена только одного колеса — при замене колодок или камер на одной стороне оси обязательно нужно менять их и на другой стороне для обеспечения равномерного торможения.
⚠️ Внимание: При разборке тормозных камер с пружинным энергоаккумулятором (на некоторых модификациях ЗИЛ) необходимо предварительно механически сжать пружину специальным инструментом. Случайный разбор без фиксации пружины может привести к серьезным травмам.
⚠️ Внимание: После любого вмешательства в тормозную систему обязательно проверьте ее работоспособность на низких скоростях в безопасном месте. Не выезжайте на дороги общего пользования, пока не убедитесь в полной исправности тормозов.
Эксплуатационные рекомендации и безопасность
Долговечность тормозной системы ЗИЛ зависит не только от качества ремонта, но и от стиля вождения и регулярности технического обслуживания. Водителю рекомендуется ежедневно перед выездом проверять показания манометров и работу компрессора. При движении по длинным спускам целесообразно использовать торможение двигателем, чтобы избежать перегрева тормозных барабанов и излишнего расхода сжатого воздуха.
В зимний период особое внимание следует уделять работе воздушного компрессора и осушителя. Применение некачественного масла или его избыток могут привести к образованию масляной эмульсии в системе, что негативно сказывается на резинках уплотнений. Регулярная замена фильтров и использование специализированных антиобледенительных жидкостей (содержащих спирт) помогут избежать сбоев в работе в мороз.
Соблюдение регламентных работ, таких как смазка узлов и замена изношенных шлангов, способствует поддержанию автомобиля в безопасном состоянии. Исправная тормозная система — залог вашей безопасности и сохранности груза. Систематический визуальный осмотр и прослушивание пневматики занимают немного времени, но могут предотвратить дорогостоящие простои и аварии.
Восстановление работоспособности тормозной системы грузовика ЗИЛ требует внимательного подхода к деталям и понимания принципов работы пневматики. Комплексный подход, включающий диагностику компрессора, проверку герметичности магистралей и точную регулировку механизмов колес, позволяет вернуть автомобилю заводские характеристики торможения. Важно использовать качественные запасные части и следовать технологии ремонта.
Постоянный контроль за состоянием системы в процессе эксплуатации не менее важен, чем сам ремонт. Водитель должен обращать внимание на любые изменения в поведении автомобиля, такие как увеличение хода педали или появление посторонних звуков. Только при таком внимательном отношении тяжелый грузовик останется безопасным и предсказуемым на дороге в любых погодных условиях.
Проверка и замена тормозных шлангов
Тормозные шланги являются важным элементом тормозной системы грузовиков ЗИЛ, так как они обеспечивают передачу тормозной жидкости от главного цилиндра к тормозным механизмам. Проверка и замена тормозных шлангов должны проводиться регулярно, так как износ или повреждение этих компонентов может привести к серьезным проблемам с тормозами.
Первым шагом в проверке тормозных шлангов является визуальный осмотр. Необходимо обратить внимание на наличие трещин, порезов, вздутий или других повреждений. Также стоит проверить соединения шлангов с тормозными механизмами и главной тормозной системой на предмет утечек жидкости. Утечки могут указывать на необходимость замены шланга.
Следующим этапом является проверка состояния тормозной жидкости. Если жидкость загрязнена или имеет темный цвет, это может свидетельствовать о том, что шланги подвержены внутреннему износу. В таком случае рекомендуется заменить тормозные шланги, даже если внешние повреждения не наблюдаются.
При замене тормозных шлангов важно использовать только качественные детали, соответствующие оригинальным спецификациям. Некачественные шланги могут не выдержать давления и привести к отказу тормозной системы. Перед установкой новых шлангов необходимо убедиться, что они правильно подобраны по длине и диаметру.
Процесс замены тормозных шлангов включает в себя следующие шаги:
- Подготовка автомобиля: поднимите грузовик на подъемнике или установите на ровную поверхность, обеспечив доступ к тормозной системе.
- Слив тормозной жидкости: используйте специальный контейнер для сбора жидкости, чтобы избежать загрязнения окружающей среды.
- Отсоединение старых шлангов: аккуратно открутите соединения, используя подходящие инструменты. Будьте осторожны, чтобы не повредить другие компоненты.
- Установка новых шлангов: установите новые шланги на место старых, убедившись в надежности соединений и отсутствии перекручиваний.
- Заполнение тормозной системы: залейте новую тормозную жидкость и прокачайте систему, чтобы удалить воздух.
- Проверка работы тормозов: после завершения замены проведите тест-драйв, чтобы убедиться в правильной работе тормозной системы.
Регулярная проверка и своевременная замена тормозных шлангов помогут обеспечить безопасность на дороге и предотвратить аварийные ситуации, связанные с отказом тормозной системы. Рекомендуется проводить такие проверки не реже одного раза в год или при каждом техническом обслуживании грузовика.
Диагностика состояния тормозных трубок
Тормозные трубки являются важным элементом тормозной системы грузовиков ЗИЛ, так как они обеспечивают передачу тормозной жидкости от главного цилиндра к тормозным механизмам. Их состояние напрямую влияет на эффективность торможения и безопасность транспортного средства. Поэтому регулярная диагностика тормозных трубок является необходимой процедурой для поддержания надежности тормозной системы.
Первым шагом в диагностике состояния тормозных трубок является визуальный осмотр. Необходимо проверить наличие видимых повреждений, таких как трещины, коррозия или механические повреждения. Особое внимание следует уделить местам соединения трубок с другими компонентами тормозной системы, так как именно в этих местах часто возникают утечки. Если на трубках обнаружены следы жидкости, это может свидетельствовать о наличии утечки, что требует немедленного ремонта или замены трубки.
Следующим этапом диагностики является проверка давления в тормозной системе. Для этого необходимо использовать манометр, который подключается к системе. Нормальное давление должно находиться в пределах, указанных в технической документации. Если давление ниже нормы, это может указывать на наличие утечек в тормозных трубках или других компонентах системы.
Также важно проверить состояние тормозной жидкости. Она должна быть чистой и прозрачной. Если жидкость имеет темный цвет или содержит примеси, это может указывать на загрязнение системы, что также может повлиять на состояние тормозных трубок. В этом случае рекомендуется заменить тормозную жидкость и провести очистку системы.
Для более детальной диагностики можно использовать специальные инструменты, такие как ультразвуковые датчики, которые позволяют обнаружить утечки, не прибегая к визуальному осмотру. Эти устройства могут выявить даже самые мелкие трещины и повреждения, которые могут быть незаметны при обычном осмотре.
Если в процессе диагностики были выявлены повреждения тормозных трубок, необходимо принять меры по их ремонту или замене. В случае замены трубок важно использовать только качественные материалы, соответствующие стандартам производителя. Установка новых трубок должна производиться с соблюдением всех рекомендаций по монтажу, чтобы избежать повторных проблем в будущем.
В заключение, диагностика состояния тормозных трубок является важной частью обслуживания тормозной системы грузовиков ЗИЛ. Регулярные проверки и своевременное выявление проблем помогут обеспечить безопасность на дороге и продлить срок службы тормозной системы.
Обслуживание и проверка системы ABS
Система антиблокировки тормозов (ABS) является важным элементом безопасности грузовиков ЗИЛ, обеспечивая контроль над тормозами в условиях скольжения. Регулярное обслуживание и проверка этой системы необходимы для предотвращения аварийных ситуаций и обеспечения надежной работы тормозной системы в целом.
Первым шагом в обслуживании системы ABS является визуальный осмотр всех компонентов. Необходимо проверить состояние датчиков скорости колес, проводки и соединений на наличие повреждений, коррозии или загрязнений. Датчики должны быть чистыми и правильно установленными, так как их работа напрямую влияет на функционирование системы.
Далее следует проверить уровень тормозной жидкости. Низкий уровень может указывать на утечку, что может привести к неправильной работе ABS. Важно использовать только рекомендованную производителем тормозную жидкость, так как несовместимые жидкости могут повредить систему.
После визуального осмотра необходимо провести диагностику системы с помощью специализированного оборудования. С помощью диагностического сканера можно считать коды ошибок, которые могут указывать на неисправности в системе ABS. Если обнаружены ошибки, их следует расшифровать и устранить, чтобы восстановить нормальную работу системы.
Также важно проверить работу системы в действии. Для этого можно провести тестирование на специальной площадке, где можно имитировать условия, при которых система ABS должна активироваться. Водитель должен почувствовать, как система работает, и убедиться, что тормоза не блокируются при резком торможении.
Не менее важным аспектом является проверка состояния тормозных колодок и дисков. Изношенные колодки могут негативно сказаться на работе системы ABS, так как они могут не обеспечивать необходимое сцепление с дорогой. Рекомендуется заменять тормозные колодки и диски в соответствии с рекомендациями производителя или при обнаружении значительного износа.
Регулярное обслуживание и проверка системы ABS грузовиков ЗИЛ не только продлевают срок службы тормозной системы, но и обеспечивают безопасность на дороге. Важно помнить, что любые работы по диагностике и ремонту должны проводиться квалифицированными специалистами, обладающими необходимыми знаниями и опытом.
