Замена трещотки на КАМАЗе — важная процедура, которая требует внимательного подхода и знаний о конструкции тормозного механизма. В данной статье мы предоставим подробную пошаговую инструкцию по снятию, регулировке и установке трещотки, а также поделимся полезными советами по выбору запчастей и укажем на типичные ошибки, которые могут возникнуть в процессе ремонта. Эта информация будет полезна как опытным механикам, так и автолюбителям, стремящимся самостоятельно поддерживать свой грузовик в исправном состоянии.
Диагностика неисправностей и подготовка к ремонту
Перед началом работ важно убедиться, что неисправность действительно связана с механизмом регулировки, а не с износом тормозных колодок или деформацией тормозного барабана. Первым признаком служит визуальный осмотр: если при полном нажатии на тормозную педаль ход штока тормозной камеры превышает 40-45 мм, а вращение регулировочного винта не уменьшает этот зазор, это указывает на необходимость замены узла.
Обратите внимание на характерный звук при растормаживании: если привычный щелчок трещотки отсутствует, это может свидетельствовать о поломке внутренней храповой системы или срезании шлицов. Для выполнения работы потребуется стандартный набор слесарных инструментов, включая торцевые головки на 19, 24 и 27 мм, а также мощная ударная отвертка или зубило для фиксации вала разжимного кулака.
Необходимо предварительно очистить тормозной механизм от грязи и продуктов износа, чтобы абразивные частицы не попали внутрь нового узла во время установки. Если на грузовике установлены тормоза с АБС, аккуратно отсоедините датчик скорости вращения колеса, чтобы избежать повреждения его проводки в процессе демонтажа.
Особенности конструкции на разных моделях
На современных моделях КАМАЗ, таких как КАМАЗ-5490 и КАМАЗ-6520, используются тормозные системы европейского образца. В этих системах трещотка встроена в корпус или имеет особую конструкцию крепления. В отличие от них, традиционные модели, например, КАМАЗ-5320 и КАМАЗ-65115, оснащены стандартными регулировочными рычагами с червячной передачей, которые можно взаимозаменять в пределах одной серии.
Различия также могут проявляться в количестве шлицев на валу разжимного кулака. Существуют варианты с 24, 26 или 28 шлицами, и установка неподходящей трещотки может привести к неправильной регулировке. Поэтому перед заказом запчастей настоятельно рекомендуется снять старую деталь и пересчитать шлицы или свериться с каталожным номером, выбитым на корпусе.
| Шаг | Описание действия | Необходимые инструменты |
|---|---|---|
| 1 | Подготовка автомобиля (подъем) | Домкрат, подставки |
| 2 | Снятие колеса | Гаечный ключ, баллонный ключ |
| 3 | Демонтаж старой трещотки | Отвертка, ключи |
| 4 | Установка новой трещотки | Ключи, смазка |
| 5 | Сборка и установка колеса | Гаечный ключ, баллонный ключ |
| 6 | Опускание автомобиля | Домкрат |
| 7 | Проверка работы трещотки | Тест-драйв |
Интересные факты
Вот несколько интересных фактов, связанных с заменой трещотки на КАМАЗе:
Уникальная конструкция: Трещотка на КАМАЗе играет ключевую роль в трансмиссии, обеспечивая передачу крутящего момента от двигателя к колесам. Замена этой детали требует понимания не только механики, но и особенностей конструкции конкретной модели, так как различные модификации КАМАЗа могут иметь разные типы трещоток.
Специальные инструменты: Для замены трещотки на КАМАЗе может потребоваться специальный инструмент, такой как динамометрический ключ, который позволяет точно затягивать болты до заданного момента. Это важно для предотвращения повреждений и обеспечения надежной работы узла.
Проверка других компонентов: При замене трещотки рекомендуется также проверять состояние других связанных деталей, таких как подшипники и шестерни. Это позволяет избежать повторного ремонта в будущем и продлить срок службы трансмиссии, что особенно важно для грузовых автомобилей, работающих в тяжелых условиях.
Технология демонтажа старого регулировочного рычага

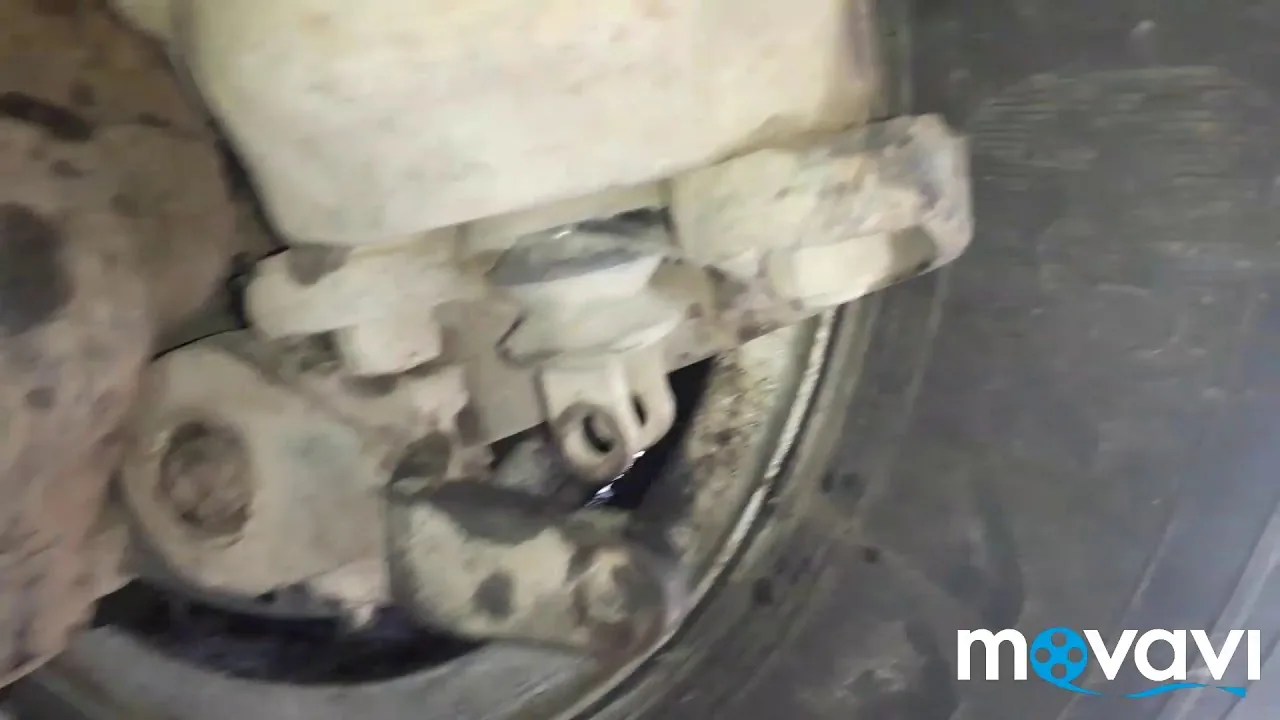

Процесс удаления изношенной трещотки начинается с обеспечения доступа к тормозному механизму. Для этого необходимо снять колесо и, в некоторых случаях, защитный щиток. После снятия колеса нужно полностью расслабить тормозной механизм, вывернув регулировочный винт до упора. Это ослабит натяжение возвратных пружин тормозных колодок.
Следующий шаг — отсоединение толкателя тормозной камеры от рычага трещотки. Обычно это делается путем извлечения пальца или откручивания гайки шарнирного соединения. Для фиксации вала разжимного кулака используется специальный ключ или мощная ударная отвертка, которую вставляют в технологическое отверстие на щите суппорта. Это предотвращает проворачивание вала при откручивании гайки.
Откручивание гайки, крепящей трещотку, требует значительных усилий, так как резьбовое соединение часто прикипает из-за высоких температур и влаги. После снятия гайки и шайбы аккуратно стяните трещотку со шлицевого вала, стараясь не повредить манжетное уплотнение и не уронить мелкие детали внутрь тормозного щита.
Если трещотка снимается с трудом, можно легонько постучать по корпусу молотком через деревянную проставку. Однако избегайте чрезмерного усилия или нагрева открытым пламенем, чтобы не допустить деформации вала. В процессе демонтажа внимательно осмотрите состояние вала разжимного кулака на наличие выработки или коррозии шлицевой части.
Действия при закисании крепежа
При длительной эксплуатации без должного ухода гайка крепления трещотки может «прикипеть» настолько, что стандартные способы её откручивания становятся неэффективными. В таких случаях применяется метод локального нагрева гайки с помощью газовой горелки, за которым следует резкое охлаждение. Это способствует разрушению окисного слоя на резьбе.
Если нагрев не дает результата, приходится высверливать крепеж или использовать гидравлические съемники. Однако эти методы требуют высокой квалификации и осторожности. В качестве альтернативы можно рассмотреть полную замену разжимного кулака вместе с трещоткой, особенно если вал сильно изношен или повреждены шлицы.
Установка и первичная регулировка механизма
Монтаж новой трещотки начинается с обработки шлицевого соединения вала разжимного кулака и внутренней поверхности втулки регулировочного рычага специальной смазкой. Рекомендуется использовать тугоплавкие смазочные материалы для тормозных систем, так как обычные литиевые смазки могут вытекать при нагреве или смываться под воздействием воды.
Новая трещотка устанавливается на вал так, чтобы при нажатии на тормоз рычаг перемещался в сторону передней части автомобиля (в направлении движения). Это направление вращения критически важно для корректной работы червячной пары и обеспечения самоторможения механизма в рабочем состоянии.
После установки на шлицы необходимо временно закрепить крепежную гайку и затянуть её с моментом, указанным в технической документации, обычно от 200 до 400 Нм. Затяжка выполняется при фиксированном вале разжимного кулака, после чего устанавливается стопорная шайба или гайка фиксируется с помощью кернения (в зависимости от типа крепления).
Затем подключите толкатель тормозной камеры к рычагу трещотки, вставив палец и зафиксировав его шплинтом или гайкой. Важно убедиться, что при полностью расторможенном состоянии ход штока камеры был минимальным, но не нулевым, что позволит механизму регулировки функционировать в оптимальном диапазоне.
Настройка хода штока тормозной камеры
Заключительным этапом установки является настройка зазора между тормозными колодками и барабаном. Это достигается вращением квадратного винта на корпусе трещотки. Вращайте винт до тех пор, пока колодки не начнут плотно соприкасаться с барабаном, затем сделайте несколько оборотов в обратном направлении для формирования необходимого рабочего зазора.
Основным параметром для контроля является перемещение штока тормозной камеры: при полном нажатии на тормозную педаль шток должен двигаться не более чем на 40 мм для стандартных камер типа 24 или 36. Если перемещение штока превышает это значение, необходимо повторить регулировку, уменьшая зазор. Если ход штока меньше нормы, зазор следует увеличить, чтобы избежать эффекта подтормаживания.
Типичные ошибки при замене и обслуживании
Несоблюдение технологии замены трещотки может привести к повторным поломкам и снижению эффективности тормозной системы. Анализ распространенных ошибок поможет избежать критических ситуаций и продлить срок службы новых компонентов.
- Использование неподходящей смазки — применение графитной или медной смазки в червячной паре трещотки может привести к заклиниванию, так как эти материалы обладают высокой несжимаемостью и могут заблокировать механизм. Рекомендуется использовать только специализированные смазки для тормозных суппортов.
- Отсутствие фиксации вала при затяжке — если при затягивании гайки крепления не зафиксировать вал разжимного кулака, он может провернуться внутри втулок щита. Это приведет к смещению колодок и необходимости полной разборки тормозной системы.
- Игнорирование состояния манжет — установка новой трещотки на вал с изношенным или поврежденным манжетным уплотнением может привести к быстрому попаданию грязи и влаги внутрь механизма, что вызовет коррозию и заклинивание уже после короткого пробега.
- Неправильный момент затяжки — недостаточная затяжка гайки крепления может вызвать люфт и биение рычага, в то время как чрезмерная затяжка может привести к деформации резьбы или обрыву шпилек. Поэтому важно использовать динамометрический ключ.
В процессе эксплуатации необходимо регулярно, не реже одного раза в месяц, проверять работу автоматических регуляторов. Для этого достаточно на заглушенном двигателе, при снятом с ручника автомобиле, нажать на педаль тормоза и визуально оценить ход штоков на всех колесах.
| Параметр | Нормативное значение | Критическое значение |
|---|---|---|
| Ход штока камеры (тип 24) | 20-30 мм | Более 40 мм |
| Ход штока камеры (тип 36) | 25-35 мм | Более 45 мм |
Своевременная замена изношенных трещоток и их правильная регулировка — залог безопасности на дороге. Пренебрежение этими процедурами может привести не только к штрафам при прохождении технического осмотра, но и поставить под угрозу жизнь водителя и других участников дорожного движения.
Контрольная проверка и обкатка узла
После завершения монтажных работ и регулировок необходимо проверить герметичность пневматической системы. Для этого несколько раз нажмите на тормоза при работающем двигателе и внимательно прислушайтесь к возможным утечкам воздуха в области соединений штока и камеры.
Первый выезд на линию следует осуществлять в щадящем режиме. Избегайте резких торможений и длительных спусков с полной нагрузкой, чтобы обеспечить равномерное распределение смазки по узлам трения. В течение первых 100-200 километров периодически проверяйте температуру тормозных барабанов на ощупь (осторожно) или с помощью пирометра.
Если во время обкатки один из барабанов нагревается больше остальных, это может указывать на неполное растормаживание механизма. В таком случае требуется немедленная повторная регулировка зазора. Увеличьте зазор между колодками и барабаном, повернув регулировочный винт трещотки на несколько оборотов.
| Тип трещотки | Количество шлицев | Применяемость |
|---|---|---|
| Стандартная | 24 / 26 / 28 | КАМАЗ-5320, 65115, 43118 |
| Евро-2 / Евро-3 | Специфический | КАМАЗ-6520, 5490 (WABCO) |
Регулярное обслуживание тормозной системы, включая смазку шарниров и проверку работы трещоток, значительно снижает затраты на ремонт и замену дорогостоящих компонентов, таких как тормозные барабаны и колодки. Инвестиции в качественные запасные части и профессиональный монтаж оправдываются повышенной безопасностью и надежностью грузовика в любых дорожных условиях.
⚠️ Внимание: Эксплуатация автомобиля с неисправной тормозной системой запрещена правилами дорожного движения и техническими регламентами. При выявлении признаков неисправности трещотки движение следует продолжать только до ближайшего места ремонта с соблюдением мер предосторожности.
⚠️ Внимание: Все работы по замене и регулировке тормозных механизмов должны выполняться квалифицированным персоналом с использованием исправного инструмента и средств индивидуальной защиты.
В заключение, замена трещотки на КАМАЗе — это процесс, требующий внимательности к деталям и строгого соблюдения технологии. Правильно выполненный ремонт восстановит заводские характеристики торможения и обеспечит уверенность водителя за рулем.
Необходимые инструменты и материалы для замены
Для успешной замены трещотки на КАМАЗе необходимо подготовить ряд инструментов и материалов. Правильная подготовка поможет избежать лишних затрат времени и усилий, а также обеспечит безопасность во время работы.
Инструменты
- Набор ключей: Для демонтажа трещотки вам понадобятся как рожковые, так и торцевые ключи. Рекомендуется иметь набор с размерами от 10 до 24 мм.
- Отвертки: Плоская и крестовая отвертка помогут вам открутить крепежные элементы и снять защитные крышки.
- Динамометрический ключ: Этот инструмент необходим для затяжки болтов с заданным моментом, что особенно важно для обеспечения надежности соединений.
- Ключ для снятия трещотки: Специальный инструмент, который облегчит процесс демонтажа старой трещотки.
- Молоток: Может понадобиться для легкого постукивания по крепежным элементам, если они закисли.
- Плоскогубцы: Используются для удержания мелких деталей и провода.
- Лестница или подъемник: Если работа выполняется на высоком автомобиле, потребуется доступ к верхней части.
Материалы
- Новая трещотка: Обязательно приобретите качественную замену, соответствующую модели вашего КАМАЗа. Убедитесь, что она подходит по всем параметрам.
- Уплотнительные кольца: При замене трещотки рекомендуется обновить и уплотнительные элементы, чтобы избежать утечек масла.
- Смазочные материалы: Используйте качественную смазку для обеспечения долговечности новых деталей.
- Чистящие средства: Для подготовки рабочей зоны и удаления старой смазки и грязи.
Подготовив все необходимые инструменты и материалы, вы сможете приступить к замене трещотки на КАМАЗе, следуя дальнейшим инструкциям. Не забывайте о безопасности: используйте защитные очки и перчатки, чтобы избежать травм во время работы.
Подбор запчастей и их качество
При замене трещотки на КАМАЗе важным этапом является правильный подбор запчастей. Качество используемых деталей напрямую влияет на надежность и долговечность работы автомобиля. Рассмотрим основные аспекты, которые необходимо учитывать при выборе запчастей.
1. Оригинальные запчасти vs. аналоги
Первым шагом в подборе запчастей является решение, использовать ли оригинальные детали или их аналоги. Оригинальные запчасти, как правило, имеют высокое качество и гарантируют идеальную совместимость с автомобилем. Однако их стоимость может быть значительно выше. Аналоги могут быть более доступными по цене, но важно выбирать проверенные бренды, чтобы избежать проблем с качеством.
2. Проверка совместимости
Перед покупкой запчастей необходимо убедиться в их совместимости с конкретной моделью КАМАЗа. Для этого можно обратиться к технической документации автомобиля или проконсультироваться с продавцом. Неправильный выбор может привести к дополнительным расходам и задержкам в ремонте.
3. Качество материалов
Обратите внимание на материалы, из которых изготовлены запчасти. Высококачественные детали должны быть выполнены из прочных и устойчивых к износу материалов. Например, трещотки из легированных сталей или высококачественного алюминия обеспечивают долговечность и надежность. Также стоит проверить наличие сертификатов качества у производителя.
4. Рекомендации и отзывы
Перед покупкой стоит ознакомиться с отзывами других владельцев КАМАЗов о конкретных запчастях. Это поможет избежать неудачных покупок и выбрать наиболее надежные варианты. Рекомендуется также обратиться к специалистам или в сервисные центры, которые могут дать советы по выбору запчастей.
5. Гарантия и возврат
При покупке запчастей важно уточнить условия гарантии и возможность возврата. Надежные производители предоставляют гарантию на свою продукцию, что является дополнительным подтверждением качества. В случае возникновения проблем с запчастью, возможность возврата или обмена поможет избежать лишних затрат.
Таким образом, правильный подбор запчастей и внимание к их качеству играют ключевую роль в успешной замене трещотки на КАМАЗе. Следуя указанным рекомендациям, вы сможете обеспечить надежную и долгосрочную работу вашего автомобиля.
Советы по уходу за трещоткой после замены
После замены трещотки на КАМАЗе важно уделить внимание правильному уходу за новым компонентом, чтобы обеспечить его долговечность и надежную работу. Вот несколько советов, которые помогут вам сохранить трещотку в отличном состоянии:
- Регулярная проверка состояния: Периодически осматривайте трещотку на наличие видимых повреждений или износа. Обратите внимание на люфты и посторонние звуки при работе трансмиссии. Если вы заметили какие-либо отклонения от нормы, рекомендуется провести диагностику.
- Смазка: Убедитесь, что все подвижные части трещотки хорошо смазаны. Используйте рекомендованные производителем смазочные материалы. Наносите смазку в соответствии с графиком технического обслуживания, чтобы избежать преждевременного износа.
- Чистота: Держите трещотку и окружающие ее элементы в чистоте. Пыль и грязь могут негативно сказаться на работе механизма. Регулярно очищайте трещотку от загрязнений, особенно после поездок по сложным маршрутам.
- Контроль за нагрузками: Избегайте перегрузки автомобиля, так как это может привести к быстрому износу трещотки. Соблюдайте допустимые нагрузки, указанные в технической документации КАМАЗа.
- Проверка креплений: После замены трещотки убедитесь, что все крепежные элементы надежно затянуты. Периодически проверяйте их состояние, так как со временем они могут ослабевать.
- Своевременная замена: Не забывайте о том, что трещотка, как и любой другой элемент трансмиссии, имеет свой срок службы. Следите за показателями износа и заменяйте трещотку по мере необходимости, чтобы избежать серьезных поломок.
Следуя этим рекомендациям, вы сможете продлить срок службы трещотки на вашем КАМАЗе и обеспечить надежную работу автомобиля в любых условиях.
Регулярная проверка и профилактика
Регулярная проверка и профилактика трещотки на КАМАЗе являются важными аспектами, которые помогают избежать серьезных поломок и продлить срок службы автомобиля. Трещотка, как элемент трансмиссии, отвечает за передачу крутящего момента от двигателя к колесам, и ее исправное состояние критично для безопасной эксплуатации транспортного средства.
Первым шагом в профилактике является визуальный осмотр трещотки. Необходимо проверить наличие видимых повреждений, таких как трещины, деформации или износ зубьев. Также стоит обратить внимание на состояние крепежных элементов, которые могут ослабевать со временем. Если вы заметили какие-либо дефекты, рекомендуется незамедлительно заменить трещотку.
Следующим этапом является проверка уровня масла в редукторе. Низкий уровень масла может привести к перегреву и преждевременному износу трещотки. Убедитесь, что масло соответствует рекомендациям производителя по типу и вязкости. При необходимости добавьте масло до необходимого уровня или замените его, если оно загрязнено.
Также стоит обратить внимание на состояние подшипников и сальников. Износ этих компонентов может привести к повышенному люфту и, как следствие, к неправильной работе трещотки. При обнаружении износа подшипников их следует заменить, а сальники — проверить на наличие утечек масла.
Не забывайте о регулярной смазке трещотки. Используйте рекомендованные производителем смазочные материалы и следуйте инструкциям по их применению. Правильная смазка поможет избежать трения и перегрева, что значительно увеличит срок службы детали.
Кроме того, рекомендуется проводить диагностику трещотки с использованием специализированного оборудования. Это позволит выявить скрытые проблемы, которые могут не быть заметны при визуальном осмотре. Профессиональная диагностика поможет предотвратить серьезные поломки и снизить риск аварийных ситуаций на дороге.
В заключение, регулярная проверка и профилактика трещотки на КАМАЗе — это залог надежной работы автомобиля. Не пренебрегайте этими рекомендациями, и ваш транспорт будет служить вам долго и безотказно.
