Как выполняется замена трещетки на КамАЗе и регулировка зазора

Опубликовано: 02.10.2026

Замена трещетки на КамАЗе — важная процедура, которая требует внимательного подхода и знаний о конструкции тормозного механизма. В данной статье мы представим полное пошаговое руководство по замене трещетки, включая рекомендации по регулировке зазора и выявлению признаков неисправности. Правильное выполнение этой работы не только обеспечит надежность и безопасность эксплуатации автомобиля, но и поможет избежать типичных ошибок, которые могут привести к дополнительным затратам на ремонт.

Диагностика неисправностей и признаки износа

Первым сигналом о том, что ресурс разжимного механизма исчерпан, становится невозможность установить корректный зазор между тормозными колодками и барабаном, даже если регулировочный винт закручен до предела. На практике это проявляется так: водитель вращает винт до конца, но ход штока тормозной камеры остается слишком большим, превышая допустимые 40 миллиметров. В этой ситуации червячная пара внутри механизма уже изношена, и дальнейшая эксплуатация приведет к тому, что шток не сможет выдвигаться на необходимую длину для эффективного прижатия колодок.

Если вы замечаете необходимость постоянно подстраивать винт после каждой длительной поездки, это может указывать на проскальзывание храповика. Механизм трещотки, который должен автоматически компенсировать износ фрикционных накладок, перестает фиксировать положение вала. Это часто сопровождается характерным стуком или лязгом в области колес при движении по неровной поверхности, когда детали механизма начинают свободно перемещаться внутри корпуса из-за увеличившихся зазоров.

Предположим, что визуальный осмотр не выявил явных повреждений, но эффективность торможения одной из осей заметно снизилась. В таком случае стоит обратить внимание на температуру ступиц после пробега. Если один барабан раскален до синевы, а другой остается холодным, это явный признак того, что трещетка либо не разводит колодки (заклинивание), либо не сводит их (отсутствие возврата). Неравномерный износ накладок также является прямым следствием неисправности данного узла.

Симптоматика для разных модификаций

На старых моделях КамАЗ с барабанными тормозами без автоматической регулировки (где используется ручная трещетка) основным признаком неисправности является необходимость частого ручного подстраивания. Водителю следует помнить, что если винт закручен более чем на два оборота от стандартного положения, а зазор не уменьшается, это указывает на необходимость замены механизма. В системах с автоматической регулировкой (АРК) признаком неисправности является отсутствие характерного щелчка при работе тормоза в вывешенном состоянии, что свидетельствует о поломке внутреннего механизма автоподводки.

Важно также обратить внимание на состояние пыльников и уплотнений. Если при разборке обнаруживается эмульсия из воды, масла и грязи внутри корпуса трещетки, это указывает на нарушение герметичности сальников. В результате смазка вымывается, и трущиеся пары начинают работать без смазки, что может привести к задиранию червяка и быстрому выходу из строя узла. В таких ситуациях замена обязательна, даже если механическая часть еще функционирует.

⚠️ Внимание: Использование автомобиля с неисправной трещеткой строго запрещено. Невозможность остановиться или заклинивание тормозов во время движения могут привести к аварийной ситуации с серьезными последствиями. При выявлении признаков неисправности движение следует продолжать только до ближайшего пункта ремонта, соблюдая максимальную осторожность.

Шаг	Описание действия	Необходимые инструменты
1	Подготовка автомобиля: подъем и установка на подставки	Домкрат, подставки
2	Снятие колеса для доступа к трещетке	Гаечный ключ, баллонный ключ
3	Демонтаж старой трещетки	Отвертка, ключи
4	Установка новой трещетки	Ключи, смазка
5	Сборка и установка колеса обратно	Гаечный ключ, баллонный ключ
6	Проверка работы трещетки	Тест-драйв

Интересные факты

Вот несколько интересных фактов, связанных с заменой трещетки на КамАЗе:

Уникальная конструкция: Трещетка на КамАЗе играет ключевую роль в трансмиссии, обеспечивая передачу крутящего момента от двигателя к колесам. Замена трещетки требует внимательного подхода, так как неправильная установка может привести к серьезным поломкам.
Специфика инструментов: Для замены трещетки на КамАЗе необходимо использовать специализированные инструменты, такие как динамометрический ключ. Это позволяет точно затянуть крепежные элементы, что критично для надежной работы трансмиссии.
Проверка других компонентов: Во время замены трещетки рекомендуется проверять состояние других элементов трансмиссии, таких как подшипники и сальники. Это поможет предотвратить будущие поломки и продлить срок службы автомобиля, так как многие из этих компонентов могут изнашиваться одновременно.

Подготовка к ремонту и необходимый инструмент

Перед началом демонтажа неисправного узла важно создать безопасные условия для работы. Замена трещетки на КамАЗе требует выполнения операций вблизи колесной ниши и под днищем автомобиля. Поэтому необходимо установить надежные упоры под колеса и использовать исправные домкраты. Также нужно полностью стравить воздух из пневматической системы, снизив давление в ресиверах до нуля, чтобы избежать случайного срабатывания тормозных камер во время разборки.

Для выполнения работы потребуется стандартный набор инструментов водителя, который включает гаечные ключи размером от 10 до 24 мм, вороток с головками, а также специализированный съемник или мощную отвертку для снятия стопорных колец. Полезно подготовить емкость для слива старой смазки, ветошь для протирки поверхностей и металлическую щетку для очистки резьбовых соединений от грязи и окислов. Если планируется замена сальников, потребуется подходящее смазочное средство, устойчивое к высоким температурам.

На практике болты, крепящие трещетку к тормозному щиту, часто сильно прикипают, и открутить их без предварительной обработки проникающей смазкой (например, WD-40 или аналогами) невозможно. Рекомендуется обильно нанести смазку на резьбовые соединения за час до начала работ. Также стоит проверить наличие удлиненных головок, так как доступ к некоторым болтам может быть затруднен элементами подвески или самим кулаком.

Список необходимого оборудования

Для успешной замены рекомендуется собрать следующий набор инструментов: рожковые и накидные ключи (размеры 12, 13, 17, 19, 22, 24), динамометрический ключ для контроля затяжки, молоток, зубило (для удаления прикипевших деталей), плоскогубцы и круглогубцы для работы со стопорными кольцами. Если ваш автомобиль оснащен системой автоматической регулировки, может понадобиться специальный ключ для калибровки, хотя в большинстве случаев при полной замене узла это не требуется.

Также важно обратить внимание на освещение рабочей зоны. Поскольку работы проводятся под автомобилем, наличие переносной лампы или качественного фонаря крайне необходимо. Пыль и грязь, скапливающиеся в нижней части автомобиля, могут скрывать трещины на корпусе или повреждения шлицев вала, которые нужно обнаружить до установки новой детали.

Технология замены разжимного механизма

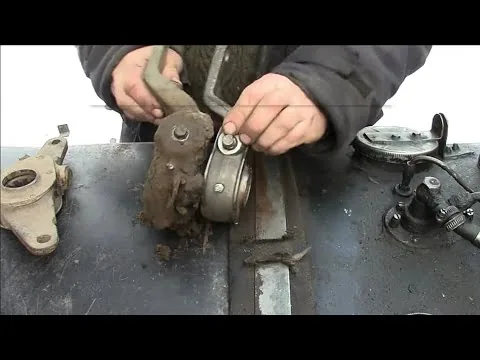

Процесс замены начинается с удаления колеса и тормозного барабана, что обеспечивает доступ к тормозному механизму. После снятия барабана важно осмотреть состояние тормозных колодок и разжимного кулака. Если колодки изношены более чем на 50-60%, их следует заменить. Установка новой трещетки на старые колодки не даст нужного результата и вскоре потребует повторной регулировки.

Следующий шаг — отсоединение штока тормозной камеры от вилки тяги трещетки. Для этого нужно извлечь фиксирующий палец, предварительно сняв шплинт. Важно не потерять шайбы и втулки, находящиеся в шарнирном соединении. Затем отворачивается гайка, фиксирующая трещетку на шлицах разжимного кулака, и узел снимается. В некоторых версиях может потребоваться также снять защитный кожух.

Если возникают сложности с демонтажем трещетки с вала из-за коррозии или повреждений шлицов, не применяйте чрезмерное усилие, чтобы не повредить вал кулака. Рекомендуется использовать съемник или аккуратно постукивать по корпусу через выколотку, предварительно прогрев место соединения строительным феном. После снятия старой детали тщательно очистите вал кулака от остатков смазки, грязи и коррозии, а также проверьте его на наличие люфтов и повреждений.

Установка нового узла

Монтаж новой трещетки выполняется в обратном порядке по сравнению с её снятием. Перед установкой шлицевая часть вала и ответная часть трещетки должны быть тщательно смазаны графитной или молибденовой смазкой. Это упростит процесс монтажа и предотвратит прикипание деталей в будущем. При насаживании корпуса на вал важно следить за тем, чтобы он сел ровно, без перекосов, до упора в буртик.

После установки корпуса на вал необходимо установить стопорную шайбу и затянуть гайку крепления. Момент затяжки должен соответствовать техническим требованиям (обычно в диапазоне 20-30 Нм, но лучше уточнить в инструкции для конкретной модели), чтобы избежать самопроизвольного откручивания и повреждения резьбы. Затем подключите тягу тормозной камеры, установите палец и зафиксируйте его шплинтом.

⚠️ Важно: При установке новой трещетки убедитесь, что модель детали полностью соответствует типу тормозного механизма вашего автомобиля. Установка узла с другим передаточным числом или геометрией может привести к неправильной работе тормозов и аварийным ситуациям.

Регулировка тормозного механизма и проверка

После установки новой трещетки необходимо настроить зазор между тормозными колодками и барабаном. Для этого выкрутите регулировочный винт до упора, а затем закрутите его обратно на 2-3 оборота для ручных трещеток или до появления легкого сопротивления для автоматических. Конкретное значение зависит от модели тормозной камеры и типа трещетки.

Если на автомобиле есть система автоматической регулировки (АРК), процесс упрощается: после сборки несколько раз нажмите на тормоз при выключенном двигателе (или выпустив воздух), чтобы механизм сам установил рабочий зазор. Тем не менее, первоначальную настройку рекомендуется выполнять вручную, чтобы убедиться в отсутствии заклинивания. Правильный ход штока тормозной камеры при полном торможении не должен превышать 40 мм.

Заключительным этапом является проверка работоспособности системы. После сборки и накачки воздуха в ресиверы несколько раз резко нажмите на тормоз и отпустите его. Механизм трещетки должен издавать характерные щелчки при растормаживании (для АРК), а штоки камер — быстро и полностью возвращаться в исходное положение. Если шток не возвращается, это может указывать на перетяжку или неисправность тормозной камеры.

Параметры регулировки для разных систем

Для ручных трещеток, таких как КАМАЗ-5320 и 5511, регулировка выполняется поворотом винта до тех пор, пока колодки не начнут слегка касаться барабана. Затем необходимо сделать 1.5-2 оборота в обратном направлении. В системах с автоматической регулировкой, например, Евро-2, Евро-3 и выше, важно, чтобы при вывешенном колесе барабан можно было прокрутить рукой. Он должен вращаться свободно, издавая легкий звук от колодок, но без значительного трения. Если барабан заедает, следует немного ослабить винт.

В таблице ниже представлены ключевые различия в методах регулировки:

Тип системы	Метод регулировки	Контрольный параметр
Ручная трещетка	Поворот винта с помощью ключа	Зазор 0.3-0.5 мм (по слуху/ощупью)
Автомат (АРК)	Саморегулировка при торможении	Ход штока камеры до 40 мм

Типичные ошибки при замене и обслуживании

Во время ремонта даже опытные механики могут допускать ошибки, которые могут свести на нет все усилия или привести к повторным поломкам. Изучение распространенных проблем помогает составить список действий, которых следует избегать. Пренебрежение этими аспектами часто становится причиной выхода новой трещетки из строя всего через несколько тысяч километров.

Недостаток смазки шлицевого соединения — это может привести к коррозии и «прикипанию» трещетки к валу, что сделает невозможным её снятие при следующей замене без повреждения вала кулака. Обязательно используйте тугоплавкую смазку.
Ошибочная установка стопорного кольца — если кольцо не зашло в канавку полностью или используется деформированное кольцо, трещетка может самопроизвольно слететь с вала под нагрузкой, что приведет к полному отказу тормоза на колесе.
Чрезмерная затяжка регулировочного винта — попытка устранить зазор «с запасом» приводит к тому, что колодки постоянно соприкасаются с барабаном даже в расторможенном состоянии. Это вызывает перегрев, деформацию барабанов и ускоренный износ накладок.
Игнорирование состояния пыльников — установка новой трещетки на порванный пыльник гарантирует попадание воды и абразива внутрь механизма. В результате червячная пара может выйти из строя всего за один сезон эксплуатации.

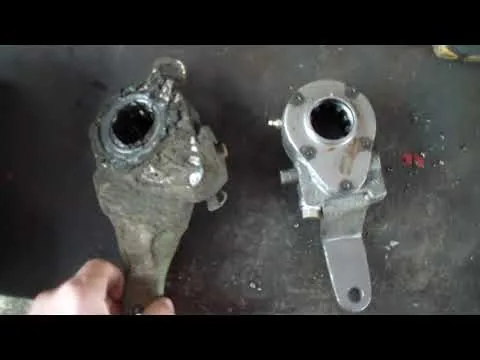

Также стоит обратить внимание на совместимость запчастей. На рынке много аналогов, которые внешне похожи на оригинал, но могут отличаться по длине вала, количеству шлицев или ходу винта. Перед покупкой обязательно сверяйте каталожные номера.

Параметр	Оригинал (Кама)	Аналог (Китай/Турция)
Ресурс червячной пары	Высокий (до 300 тыс. км)	Средний/Низкий (50-100 тыс. км)
Качество металла корпуса	Легированная сталь	Часто силумин или мягкая сталь

⚠️ Внимание: После замены трещетки и первого выезда на линию обязательно выполните контрольную остановку на безопасном участке. Проверьте температуру барабанов рукой (осторожно, чтобы не обжечься) — все колеса должны нагреваться равномерно. Локальный перегрев одного колеса — это сигнал к повторной регулировке.

Эксплуатация после ремонта

Правильно установленная и отрегулированная трещетка может прослужить долго, но требует регулярного контроля. В процессе ежедневного технического обслуживания (ЕТО) водителю следует проверять герметичность пневмопривода в области соединения трубок с тормозной камерой, так как при демонтаже могут пострадать уплотнительные элементы. Рекомендуется также раз в месяц проверять состояние пыльников и при необходимости смазывать шарнирные соединения.

Если автомобиль эксплуатируется в сложных условиях (карьер, строительные площадки, зимние дороги), частоту проверок тормозной системы следует увеличить вдвое. Грязь и химические реагенты негативно влияют на резиновые компоненты и смазку. Своевременная очистка механизмов от накопившейся грязи способствует увеличению срока службы не только трещеток, но и тормозных камер и суппортов.

В заключение, стоит подчеркнуть, что замена трещетки — задача, с которой может справиться водитель, имея минимальный набор инструментов. Однако она требует внимательности и аккуратности. Соблюдение технологии установки, использование качественных запчастей и правильная регулировка обеспечивают надежную работу тормозной системы КамАЗа в любых дорожных условиях. Безопасность на дороге начинается с исправного состояния тормозов.

Обзор различных типов трещеток для КамАЗа

Трещетка является важным элементом трансмиссии КамАЗа, отвечающим за передачу крутящего момента от двигателя к колесам. Существует несколько типов трещеток, которые могут использоваться на различных моделях КамАЗа, и понимание их особенностей поможет выбрать подходящую деталь для замены.

Первый тип трещеток — это механические трещетки, которые работают на основе зубчатых механизмов. Они обеспечивают надежную передачу крутящего момента и имеют высокую прочность. Механические трещетки часто используются в тяжелых грузовиках, таких как КамАЗ-6520, благодаря своей способности выдерживать большие нагрузки.

Второй тип — это автоматические трещетки, которые оснащены гидравлическими системами. Эти трещетки обеспечивают более плавную работу трансмиссии и могут автоматически регулировать уровень крутящего момента в зависимости от условий эксплуатации. Автоматические трещетки часто устанавливаются на более современных моделях КамАЗов, таких как КамАЗ-5490, что позволяет улучшить управляемость и экономию топлива.

Третий тип — это трещетки с электронным управлением. Они используют датчики и электронные блоки для оптимизации работы трансмиссии. Такие трещетки обеспечивают максимальную эффективность и могут адаптироваться к различным условиям вождения. Они становятся все более популярными в новых моделях КамАЗов, так как позволяют значительно повысить комфорт и безопасность при эксплуатации.

При выборе трещетки для замены важно учитывать не только тип, но и совместимость с конкретной моделью КамАЗа. Рекомендуется обращаться к технической документации или консультироваться с профессионалами, чтобы избежать ошибок при покупке. Также стоит обратить внимание на производителя детали, так как качество и надежность трещетки напрямую влияют на срок службы и безопасность автомобиля.

В заключение, выбор трещетки для КамАЗа — это ответственный процесс, который требует внимательного подхода. Знание различных типов трещеток и их особенностей поможет вам сделать правильный выбор и обеспечить надежную работу вашего грузовика.

Сравнение оригинальных и аналоговых запчастей

При замене трещетки на КамАЗе важно учитывать, что на рынке представлены как оригинальные, так и аналоговые запчасти. Каждая из этих категорий имеет свои преимущества и недостатки, которые могут существенно повлиять на выбор запчасти для вашего автомобиля.

Оригинальные запчасти – это детали, произведенные непосредственно заводом-изготовителем. Они гарантируют высокое качество, точное соответствие стандартам и долговечность. Оригинальные трещетки проходят строгий контроль качества и имеют сертификаты, подтверждающие их соответствие требованиям. Однако, стоимость оригинальных запчастей, как правило, выше, чем у аналогов. Это может стать решающим фактором для владельцев, стремящихся сократить расходы на обслуживание.

Аналоговые запчасти – это детали, произведенные сторонними компаниями, которые могут не иметь прямого отношения к производителю КамАЗа. Они часто стоят значительно дешевле, что делает их привлекательными для многих автовладельцев. Однако, качество аналоговых запчастей может варьироваться. Некоторые производители предлагают высококачественные детали, которые могут по своим характеристикам не уступать оригинальным, в то время как другие могут производить товары низкого качества, что может привести к быстрому износу и необходимости повторной замены.

При выборе между оригинальными и аналоговыми запчастями стоит учитывать следующие факторы:

Качество: Оригинальные запчасти, как правило, имеют более высокое качество и надежность.
Цена: Аналоги могут быть значительно дешевле, но важно тщательно проверять их качество.
Гарантия: Оригинальные запчасти часто имеют длительный срок гарантии, в то время как у аналогов он может быть ограничен.
Совместимость: Убедитесь, что аналоговая запчасть полностью совместима с вашим автомобилем, так как несовместимость может привести к серьезным поломкам.

В заключение, выбор между оригинальными и аналоговыми запчастями зависит от ваших финансовых возможностей и предпочтений в отношении качества. Рекомендуется тщательно изучить рынок, ознакомиться с отзывами и, при необходимости, проконсультироваться с профессионалами, чтобы сделать обоснованный выбор.

Советы по уходу за трещеткой после замены

После замены трещетки на КамАЗе важно уделить внимание ее правильному уходу, чтобы продлить срок службы детали и обеспечить надежную работу всего механизма. Вот несколько советов, которые помогут вам в этом процессе:

Регулярная проверка состояния трещетки: Периодически осматривайте трещетку на наличие износа или повреждений. Обратите внимание на люфт и заедание механизма. Если вы заметили какие-либо отклонения от нормы, рекомендуется провести диагностику и, при необходимости, заменить деталь.
Смазка: Обеспечьте регулярную смазку трещетки. Используйте качественные смазочные материалы, которые подходят для работы в условиях повышенных нагрузок. Наносите смазку на все подвижные части, чтобы избежать износа и заедания.
Чистота: Держите трещетку в чистоте. Пыль, грязь и другие загрязнения могут негативно сказаться на работе механизма. Регулярно очищайте трещетку от грязи, особенно после работы в сложных условиях.
Правильная эксплуатация: Соблюдайте рекомендации по эксплуатации трещетки. Избегайте перегрузок и резких маневров, которые могут привести к быстрому износу детали. Следите за тем, чтобы не допускать перегрева механизма.
Проверка креплений: Убедитесь, что все крепления трещетки надежно зафиксированы. Периодически проверяйте затяжку болтов и гаек, чтобы избежать их ослабления и, как следствие, повреждения детали.
Замена изношенных деталей: Если вы заметили, что трещетка начинает работать некорректно, не откладывайте замену изношенных деталей. Это поможет избежать более серьезных поломок и затрат на ремонт.

Следуя этим рекомендациям, вы сможете значительно продлить срок службы трещетки на вашем КамАЗе и обеспечить надежную работу всего механизма. Помните, что профилактика всегда дешевле и проще, чем ремонт, поэтому уделяйте внимание уходу за деталями вашего автомобиля.

Часто задаваемые вопросы по замене трещетки

При замене трещетки на КамАЗе у владельцев и механиков часто возникают вопросы, касающиеся процесса, необходимых инструментов и возможных нюансов. В этом разделе мы постараемся ответить на наиболее распространенные из них.

1. Как понять, что трещетка требует замены?

Основные признаки неисправности трещетки включают в себя:

Посторонние звуки при работе трансмиссии, такие как щелчки или стуки.
Проблемы с переключением передач, особенно в обратном направлении.
Неравномерное движение автомобиля, особенно при разгоне.
Заметное снижение мощности при старте.

Если вы заметили один или несколько из этих признаков, рекомендуется провести диагностику и, при необходимости, заменить трещетку.

2. Какие инструменты понадобятся для замены трещетки?

Для выполнения замены трещетки на КамАЗе вам понадобятся следующие инструменты:

Набор ключей (обычные и торцевые).
Отвертки (плоская и крестовая).
Моментный ключ для затяжки крепежных элементов.
Съемник для шестерен (если требуется).
Масло для смазки и очистки.
Перчатки и защитные очки для безопасности.

3. Как долго занимает процесс замены трещетки?

Время, необходимое для замены трещетки, может варьироваться в зависимости от опыта механика и состояния автомобиля. В среднем, процесс может занять от 2 до 4 часов. Важно не торопиться и тщательно выполнять все шаги, чтобы избежать ошибок.

4. Нужно ли менять другие детали при замене трещетки?

При замене трещетки рекомендуется также проверить состояние других компонентов трансмиссии, таких как подшипники, шестерни и уплотнители. Если они изношены, их также следует заменить, чтобы избежать повторных ремонтов в будущем.

5. Как избежать ошибок при замене трещетки?

Чтобы избежать распространенных ошибок, следуйте этим рекомендациям:

Тщательно изучите руководство по эксплуатации вашего КамАЗа.
Не забывайте о последовательности разборки и сборки деталей.
Используйте только качественные запчасти и инструменты.
Проверяйте все соединения и крепления перед запуском автомобиля.

Следуя этим советам, вы сможете успешно заменить трещетку на вашем КамАЗе и обеспечить его надежную работу на долгие годы.
