Регулировка фар на КАМАЗе — важный процесс, который обеспечивает безопасность на дороге и улучшает видимость в темное время суток или при плохих погодных условиях. Неправильно настроенные фары могут привести к ослеплению встречных водителей или недостаточной освещенности дороги, что увеличивает риск аварий. В данной статье представлена подробная пошаговая инструкция по настройке света фар, а также нормы ГОСТ, схемы регулировки и советы по устранению проблем с проводкой, что поможет владельцам и водителям КАМАЗа обеспечить надежную работу освещения и повысить безопасность дорожного движения.
Подготовка транспортного средства и рабочего места
Перед началом работ важно тщательно подготовить автомобиль. Любые деформации рамы или неравномерная нагрузка могут привести к неверным результатам. Автомобиль следует разместить на ровной горизонтальной поверхности, перед вертикальной стеной или экраном на расстоянии 10 метров. Давление в шинах должно соответствовать значениям, указанным в паспорте, а топливные баки должны быть заполнены как минимум наполовину.
Также необходимо проверить состояние световых приборов: стекла должны быть чистыми, без трещин и помутнений, а отражатели — без следов коррозии. Если оптика герметична и внутри наблюдается конденсат, регулировка не даст нужного результата, пока не будут устранены проблемы с уплотнениями. В современных автомобилях с ксеноновыми или LED-модулями важно убедиться в исправности блоков розжига.
Проверка электрической цепи и напряжения
Перед механической настройкой важно устранить проблемы с электропитанием, так как недостаточное напряжение влияет на яркость и стабильность светового потока. На старых моделях КАМАЗ, где бортовое напряжение составляет 24 Вольта, часто встречаются окисленные контакты в клеммных коробках или на массах фар. Проверку следует проводить с помощью мультиметра на разъеме подключения лампы при включенном ближнем свете.
Если напряжение на контактах значительно ниже, чем на аккумуляторе, необходимо очистить окислы и подтянуть соединения. В системах с раздельным управлением дальним и ближним светом важно проверить работу обоих режимов. Для автомобилей с электрокорректором нужно удостовериться в исправности датчиков уровня кузова и исполнительных механизмов.
Стабильность напряжения критична для галогенных ламп, так как при понижении вольтажа спираль недостаточно нагревается, что приводит к изменению цветовой температуры и снижению интенсивности светового потока. В некоторых случаях может потребоваться замена реле или предохранителей, если наблюдаются колебания напряжения при включении света.
| Этап регулировки | Описание действий | Необходимые инструменты |
|---|---|---|
| Подготовка | Убедитесь, что автомобиль стоит на ровной поверхности и загружен в соответствии с нормами | Уровень, рулетка |
| Проверка высоты | Измерьте высоту центра фар от земли и отметьте уровень на стене | Лазерный уровень, маркер |
| Регулировка | Отрегулируйте фары, используя винты регулировки, чтобы световой пучок совпадал с отметкой | Отвёртка, ключ |
| Проверка | Проверьте, что световой пучок не ослепляет встречные автомобили | Тест-драйв в темное время суток |
Интересные факты
Вот несколько интересных фактов, связанных с темой "Техническая инструкция по регулировке фар КАМАЗа":
Оптимизация видимости: Правильная регулировка фар не только улучшает видимость в темное время суток, но и снижает риск ослепления встречных водителей. На КАМАЗах, как и на других грузовых автомобилях, важно учитывать высоту установки фар и угол их наклона, чтобы обеспечить максимальную безопасность на дороге.
Использование специального оборудования: Для точной регулировки фар КАМАЗа часто используются специальные стенды и приборы, которые позволяют измерять световой поток и угол наклона. Это помогает добиться точности в настройках и избежать субъективных ошибок, которые могут возникнуть при ручной регулировке.
Влияние на расход топлива: Неправильно отрегулированные фары могут привести к увеличению расхода топлива. Это связано с тем, что водителю может потребоваться увеличивать скорость для поддержания видимости, что, в свою очередь, увеличивает нагрузку на двигатель и расход топлива. Правильная настройка фар помогает оптимизировать управление автомобилем и экономить топливо.

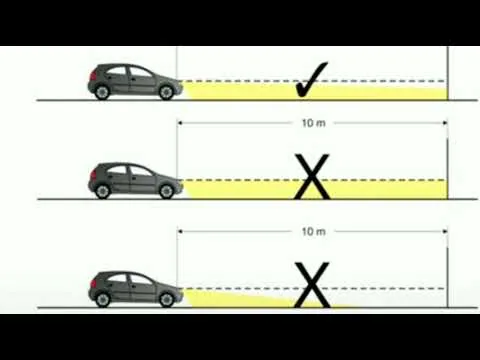

Организация контрольного экрана
Для точной настройки потребуется импровизированный экран, который может быть стеной гаража, воротами или специально установленным щитом с матовой белой поверхностью. На этом экране необходимо провести вертикальные и горизонтальные линии, рассчитываемые в зависимости от размеров автомобиля и расстояния до стены. Центральная вертикальная линия должна совпадать с продольной осью симметрии грузовика.
Горизонтальная линия должна находиться на высоте, соответствующей высоте центров фар от земли, с учетом смещения, зависящего от расстояния до экрана. При расстоянии в 10 метров и высоте установки фар 1200 мм линия на экране должна располагаться ниже центра фар примерно на 10-15 см, что обеспечит правильный угол наклона. Точные координаты точек пересечения светотеневой границы для различных моделей можно найти в технической документации.
| Параметр | Значение для КАМАЗ (классика) | Значение для КАМАЗ (Евро-2/3 и новее) |
|---|---|---|
| Расстояние до экрана | 10 метров | 10 метров |
| Напряжение в сети | 24-27 Вольт | 24-28 Вольт |
Механическая регулировка направления пучка света
Основной этап настройки заключается в повороте регулировочных винтов, которые изменяют положение отражателя или лампы внутри корпуса фары. На большинстве грузовиков марки КАМАЗ установлены фары с внешней регулировкой, что позволяет получить доступ к винтам без снятия оптики. Обычно винты находятся на задней или нижней части корпуса и имеют соответствующую маркировку или цветовые обозначения.
Поворот винтов следует выполнять аккуратно, делая паузы для стабилизации положения механизма. Резкие движения могут повредить резьбу или сломать пластиковые шестерни в приводе корректора. Сначала регулируется одна фара, в то время как вторая закрывается непрозрачным материалом, чтобы избежать засветки.
Настройка фар старого образца (ФГ122 и аналоги)
Классические круглые фары, устанавливаемые на модели КАМАЗ-5320, 5511 и их вариации, имеют два регулировочных винта: один с крестообразным шлицем, другой — с головкой под ключ. Верхний винт регулирует наклон светового пучка вверх и вниз, а боковой (нижний) — горизонтальное смещение. Эта конструкция проста и надежна, но требует периодической смазки резьбовых соединений, чтобы избежать закисания.
При регулировке важно следить за четкой светотеневой границей, которая должна находиться в горизонтальном положении. Размытая граница может указывать на дефекты стекла фары или неправильную установку лампы. В таких фарах нить накала ближнего света располагается выше фокуса отражателя, что создает характерный излом светового пучка, который можно корректировать по меткам на экране.
Одной из распространенных проблем старых фар является люфт отражателя в корпусе. Если при вращении винтов свет «плавает» или не фиксируется, необходимо разобрать фару, проверить пружины и заменить изношенные детали. Игнорирование люфта может привести к сбоям в работе света после первой поездки по неровной дороге.
Регулировка блок-фар нового типа
На современных автомобилях, таких как КАМАЗ-65115, 6520 и магистральные тягачи, используются прямоугольные блок-фары сложной конфигурации с встроенными указателями поворота. Механизм их регулировки часто скрыт, что требует применения длинных головок или специализированных ключей. В конструкции может быть электропривод корректора, который также нуждается в калибровке.
В блок-фарах светотеневая граница формируется не только благодаря нити накала, но и за счет формы отражателя и линзы. Поэтому требования к точности установки значительно выше. Даже небольшое смещение пучка света на несколько градусов может привести к ослеплению встречных водителей или недостаточному освещению обочины.
⚠️ Важно: При регулировке блок-фар с линзованной оптикой избегайте касания стеклянной линзы руками. Жировые следы могут вызвать локальный перегрев и привести к образованию трещин в стекле.
Если на автомобиле установлен автоматический корректор фар, после механической настройки необходимо произвести его калибровку в соответствии с рекомендациями производителя. Датчики уровня, размещенные на раме и мостах, должны показывать нулевое значение при полной снаряженной массе на ровной поверхности.
Электрическая схема и устранение неисправностей проводки
Эффективная работа системы освещения невозможна без исправной электрической цепи. Схема подключения фар на КАМАЗе использует реле для управления большими токами, что снижает нагрузку на переключатели в кабине. Основные компоненты системы включают подрулевой переключатель, реле ближнего и дальнего света, предохранители и жгуты проводов, ведущие к передней части автомобиля.
Одной из распространенных проблем является обгорание контактов в переключателе и реле. Это может привести к снижению напряжения и, как следствие, к тусклому свечению ламп. Для диагностики применяются прозвонка цепей и визуальный осмотр контактных групп. При обнаружении нагара контакты очищаются или заменяются.
| Элемент схемы | Возможная неисправность | Метод устранения |
|---|---|---|
| Реле света (37.3747) | Залипание контактов, обрыв катушки | Замена реле на аналогичное |
| Переключатель света | Подгорание контактной группы | Зачистка контактов или замена |
Диагностика цепей управления
Проверка начинается с осмотра предохранителей в блоке защиты. Если предохранитель исправен, но свет не включается, нужно проверить наличие напряжения на входе реле. Управление реле осуществляется слабым током от переключателя, поэтому важно удостовериться в исправности управляющих проводов. Обрыв в жгуте часто возникает в местах изгибов или при прохождении через металлические перегородки.
Особое внимание стоит уделить проводам массы. Плохой контакт «минуса» на кузове или раме может привести к нестабильной работе всех электрических приборов. Провод массы фары должен быть надежно закреплен на чистой металлической поверхности, предварительно зачищенной до блеска. Окисление в месте крепления может вызвать падение напряжения и перегрев соединения.
Замена ламп и герметизация
При замене ламп на грузовике важно поддерживать чистоту. На поверхности галогенных ламп не должно быть отпечатков пальцев. Жир, попадая на лампу, сгорает при высоких температурах, что может привести к локальному перегреву стекла и его разрушению. Если лампа загрязнена, перед установкой ее следует протереть спиртом или ацетоном.
После замены лампы или работы с проводкой необходимо проверить герметичность фары. Резиновые уплотнители задних крышек должны быть установлены плотно. В старых фарах иногда требуется дополнительно нанести герметик на стыке стекла и корпуса, если заводской слой поврежден. Попадание влаги внутрь фары приведет к окислению отражателя и выходу оптики из строя.
⚠️ Важно: Установка ламп с неподходящим цоколем или ламп повышенной мощности без соответствующей модернизации проводки строго запрещена. Это может вызвать оплавление пластиковых деталей и даже привести к пожару.
Типичные ошибки при настройке и эксплуатации
В процессе обслуживания светового оборудования могут возникать ошибки, которые сводят на нет все усилия и создают новые проблемы. Осознание этих нюансов помогает избежать повторных регулировок и поломок. Опытные водители и механики знают, что важные детали, такие как чистота контактов и положение автомобиля, имеют решающее значение.
- Регулировка на неровной поверхности — попытка настроить свет, когда автомобиль стоит под наклоном или одна сторона загружена больше другой, приведет к тому, что на ровной дороге свет будет направлен либо в небо, либо в землю. Всегда проверяйте горизонтальность кузова с помощью уровня перед началом работ.
- Игнорирование состояния отражателя — если алюминиевое покрытие внутри фары потускнело или покрыто окислами, никакая регулировка не обеспечит качественного света. Потеря отражающей способности может достигать 50%, и единственным выходом будет замена фары или отражателя.
- Использование ламп неправильного типа — установка ламп с цоколем h5 вместо h4 или наоборот (с переделкой) нарушает фокусное расстояние. Нить накала оказывается вне фокуса отражателя, что приводит к неравномерному светораспределению и слепит встречных водителей, даже если фара выставлена правильно.
- Отсутствие фиксации регулировочных винтов — на грузовиках с сильной вибрацией винты могут самопроизвольно выкручиваться или закручиваться. После настройки рекомендуется зафиксировать положение винтов каплей краски или специальным фиксатором резьбы, если конструкция это позволяет.
Контроль результата и безопасность движения
После завершения всех настроек и сборки электрической схемы необходимо выполнить окончательную проверку. Автомобиль следует выехать на дорогу с хорошим покрытием и без встречного движения. Важно оценить ширину освещенной зоны, четкость границы света и отсутствие ослепляющего эффекта для других участников дорожного движения.
Также стоит протестировать работу света в движении. При ускорении и торможении кузов автомобиля наклоняется, и свет не должен резко подниматься или опускаться. Если на автомобиле установлена пневмоподвеска или корректор, они должны компенсировать эти изменения. В случае выявления недостатков процедуру настройки следует повторить.
Регулярная проверка состояния фар и их регулировки — это не просто соблюдение правил, а важный аспект безопасности на дороге. В темное время суток водитель грузовика полностью зависит от качества освещения. Исправные фары позволяют вовремя заметить пешехода в темной одежде или препятствие на пути.
⚠️ Обратите внимание: После регулировки фар обязательно проверьте работу указателей поворота и габаритных огней. Во время доступа к фаре можно случайно повредить другие элементы проводки.
Инструменты и оборудование для регулировки
Для успешной регулировки фар КАМАЗа необходимо использовать определенные инструменты и оборудование, которые обеспечат точность и эффективность процесса. В этом разделе мы рассмотрим основные инструменты, которые понадобятся для выполнения данной задачи.
1. Регулировочный стенд для фар
Регулировочный стенд является основным инструментом для проверки и настройки углов наклона фар. Он позволяет точно измерять световой поток и его распределение на дороге. Существуют как стационарные, так и мобильные стенды, которые можно использовать в условиях автосервиса или на выезде.
2. Уровень
Уровень необходим для проверки горизонтального положения автомобиля перед началом регулировки. Это важно, так как наклон кузова может повлиять на угол освещения. Убедитесь, что автомобиль стоит на ровной поверхности, и используйте уровень для контроля горизонтальности.
3. Ключи и отвертки
Для доступа к механизмам регулировки фар могут понадобиться различные ключи и отвертки. Обычно используются крестовые и плоские отвертки, а также гаечные ключи различных размеров. Убедитесь, что у вас есть полный набор инструментов, чтобы избежать задержек в процессе работы.
4. Лазерный уровень или нивелир
Лазерный уровень или нивелир поможет вам точно установить нужный угол наклона фар. С его помощью можно легко определить, насколько правильно установлены фары относительно дороги. Это особенно полезно при работе в условиях недостаточной видимости.
5. Измерительная лента
Измерительная лента используется для определения расстояния от автомобиля до стенки или другого объекта, на котором будет проводиться регулировка. Обычно расстояние должно составлять 7-10 метров, в зависимости от типа фар и рекомендаций производителя.
6. Защитные очки и перчатки
При работе с фарами рекомендуется использовать защитные очки и перчатки для предотвращения травм. Это особенно важно, если вы планируете разбирать или заменять элементы фар, так как острые края и стекло могут представлять опасность.
7. Инструкция по эксплуатации
Не забывайте о наличии инструкции по эксплуатации вашего автомобиля. В ней содержатся рекомендации по регулировке фар, а также информация о необходимых параметрах и углах наклона. Следуйте указаниям производителя для достижения наилучших результатов.
Соблюдение всех вышеперечисленных рекомендаций и использование правильного инструмента обеспечит качественную и безопасную регулировку фар вашего КАМАЗа, что, в свою очередь, повысит безопасность на дороге и улучшит видимость в темное время суток.
Использование специализированных приборов
Для точной регулировки фар КАМАЗа необходимо использовать специализированные приборы, которые обеспечивают высокую степень точности и надежности в процессе настройки. Основными приборами, применяемыми для этой цели, являются: оптические стенды, нивелиры и лазерные уровни.
Оптические стенды позволяют проводить регулировку фар в условиях, максимально приближенных к реальным. Они обеспечивают возможность точного измерения углов наклона и направления светового потока. При использовании оптического стенда необходимо установить автомобиль на ровной поверхности, а затем произвести настройку фар в соответствии с показаниями прибора. Важно следить за тем, чтобы фары были чистыми и не имели повреждений, так как это может повлиять на результаты измерений.
Нивелиры используются для определения горизонтального уровня, что особенно важно при регулировке фар. Установив нивелир на ровной поверхности, можно убедиться, что автомобиль находится в правильном положении. Это позволит избежать ошибок, связанных с наклоном кузова, которые могут привести к неправильной настройке светового потока.
Лазерные уровни также являются полезным инструментом для регулировки фар. Они позволяют визуально контролировать направление светового потока и его высоту. Установка лазерного уровня на передней части автомобиля позволяет точно определить, куда направлен свет и соответствует ли он установленным стандартам. При использовании лазерного уровня важно следить за тем, чтобы он был правильно установлен и не имел смещений.
Перед началом регулировки фар рекомендуется ознакомиться с инструкцией по эксплуатации автомобиля, так как в ней могут быть указаны специфические параметры для конкретной модели КАМАЗа. Также стоит учитывать, что регулировка фар должна проводиться при определенных условиях: на ровной поверхности, в темное время суток или в условиях низкой видимости, чтобы обеспечить максимальную точность настройки.
В процессе регулировки необходимо следить за тем, чтобы световой поток не ослеплял других участников дорожного движения. Это достигается путем правильной настройки углов наклона фар, что также можно контролировать с помощью специализированных приборов. Регулярная проверка и корректировка фар не только повышает безопасность на дороге, но и способствует более эффективному использованию светового потока, что в свою очередь может снизить расход топлива.
Подбор необходимых инструментов
Для успешной регулировки фар КАМАЗа потребуется набор инструментов, который позволит выполнить все необходимые операции качественно и без лишних затрат времени. Ниже представлен список инструментов и материалов, которые могут понадобиться в процессе работы:
- Отвертки: Набор плоских и крестовых отверток различных размеров. Они понадобятся для снятия и установки фар, а также для регулировки креплений.
- Гаечные ключи: Набор гаечных ключей, включая ключи на 10, 13 и 17 мм. Эти инструменты необходимы для откручивания и закручивания крепежных элементов фар.
- Торцевые головки: Набор торцевых головок с трещоткой, что значительно упростит процесс работы с крепежом, особенно в труднодоступных местах.
- Линейка или рулетка: Для точного измерения расстояний и углов при регулировке фар. Это поможет добиться правильной настройки светового потока.
- Уровень: Уровень поможет проверить горизонтальное положение автомобиля и фар, что является важным аспектом для корректной регулировки.
- Фонарь: Портативный фонарь или налобный светильник для освещения рабочей зоны, особенно если работа проводится в условиях недостаточной видимости.
- Ключи для регулировки фар: Специальные ключи или инструменты, предназначенные для регулировки углов наклона и направления светового потока фар.
- Электрический тестер: Для проверки работоспособности ламп и электрических соединений. Это поможет убедиться, что проблема не в электрической части.
- Запасные лампы: Рекомендуется иметь под рукой запасные лампы, чтобы при необходимости заменить неработающие элементы.
- Перчатки: Защитные перчатки для работы с инструментами и фарой, чтобы избежать травм и загрязнений.
Перед началом работы убедитесь, что у вас есть все перечисленные инструменты и материалы. Это позволит избежать ненужных перерывов и ускорит процесс регулировки фар. Также рекомендуется ознакомиться с инструкцией по эксплуатации автомобиля, так как в ней могут быть указаны специфические рекомендации по регулировке фар для конкретной модели КАМАЗа.
Регулировка дополнительных источников света
Регулировка дополнительных источников света на КАМАЗе является важным этапом, который обеспечивает безопасность движения в условиях недостаточной видимости. К дополнительным источникам света относятся противотуманные фары, фары дальнего света и другие осветительные приборы, которые могут быть установлены на автомобиле. Правильная настройка этих приборов позволяет избежать ослепления встречных водителей и обеспечивает оптимальную видимость для водителя.
1. Подготовка к регулировке
Перед началом регулировки дополнительных источников света необходимо выполнить несколько подготовительных шагов:
- Убедитесь, что автомобиль находится на ровной горизонтальной поверхности.
- Проверьте давление в шинах и убедитесь, что они находятся в исправном состоянии.
- Загрузите автомобиль так, как это предусмотрено для обычной эксплуатации, чтобы избежать искажений в настройках.
- Очистите стекла фар от грязи и пыли, так как это может повлиять на качество света.
2. Инструменты и оборудование
Для регулировки дополнительных источников света вам понадобятся следующие инструменты:
- Отвертка (плоская и крестовая).
- Ключи для регулировки креплений фар.
- Лазерный уровень или специальный стенд для регулировки фар.
- Измерительная лента.
3. Процесс регулировки
Регулировка дополнительных источников света осуществляется в несколько этапов:
- Настройка противотуманных фар: Противотуманные фары должны быть установлены так, чтобы их световой поток был направлен вниз и в стороны. Это позволяет минимизировать ослепление водителей встречных автомобилей. Для регулировки откройте капот и найдите регулировочные винты на корпусе фар. Поверните их, чтобы изменить угол наклона фар.
- Регулировка фар дальнего света: Фары дальнего света должны быть направлены вперед и немного вверх, чтобы обеспечить максимальную видимость на больших расстояниях. Используйте лазерный уровень или стенд для проверки угла наклона. При необходимости отрегулируйте фары с помощью соответствующих винтов.
- Проверка работы дополнительных источников света: После регулировки включите все дополнительные источники света и проверьте их работу. Убедитесь, что световой поток равномерно распределен и не ослепляет встречные автомобили.
4. Заключение
Регулировка дополнительных источников света на КАМАЗе — это важная процедура, которая требует внимательности и аккуратности. Правильная настройка фар не только улучшает видимость в темное время суток и в условиях плохой погоды, но и способствует безопасности на дороге. Рекомендуется периодически проверять и при необходимости корректировать положение дополнительных источников света, особенно после замены ламп или при изменении нагрузки на автомобиль.
Настройка противотуманных фар
Правильная настройка противотуманных фар на КАМАЗе является важным аспектом обеспечения безопасности на дороге, особенно в условиях плохой видимости. Противотуманные фары предназначены для улучшения освещения в условиях тумана, дождя или снегопада, и их правильная регулировка позволяет избежать ослепления встречных водителей и обеспечить максимальную видимость для водителя.
Для начала, необходимо подготовить все необходимые инструменты и материалы. Вам понадобятся:
- Отвертка (плоская и крестовая)
- Ключи для регулировки
- Уровень
- Линейка или рулетка
- Светоотражающая лента (для разметки)
Перед началом регулировки убедитесь, что противотуманные фары установлены правильно и не имеют механических повреждений. Также проверьте, что фары чистые и не загрязнены, так как это может повлиять на качество освещения.
Следующий шаг — установка автомобиля на ровную поверхность. Это необходимо для точной регулировки угла наклона фар. Убедитесь, что давление в шинах соответствует норме, а груз в автомобиле распределен равномерно.
Теперь можно приступить к регулировке. Для этого выполните следующие шаги:
- Разметка поверхности: На стене или на специальном экране, расположенном на расстоянии 7-10 метров от автомобиля, нанесите вертикальные и горизонтальные линии. Вертикальные линии должны соответствовать центру противотуманных фар, а горизонтальная линия — уровню, на котором будет производиться регулировка.
- Включение фар: Включите противотуманные фары и убедитесь, что они работают. Обратите внимание на то, как они освещают разметку на стене.
- Регулировка угла наклона: С помощью регулировочных винтов, расположенных на корпусе противотуманных фар, измените угол наклона. Правильный угол наклона должен быть таким, чтобы верхняя граница светового пучка находилась на уровне горизонтальной линии, а нижняя граница — не ниже 10 см от нее. Это обеспечит оптимальное освещение дороги без ослепления встречных водителей.
- Проверка освещения: После регулировки проверьте, как фары освещают дорогу. При необходимости внесите дополнительные корректировки.
Важно помнить, что противотуманные фары должны использоваться только в условиях плохой видимости. Неправильное использование противотуманных фар в ясную погоду может создать опасные условия для других участников дорожного движения.
Регулярная проверка и настройка противотуманных фар помогут обеспечить безопасность на дороге и улучшить видимость в сложных погодных условиях. Не забывайте о необходимости периодической проверки состояния фар и их регулировки, особенно перед длительными поездками или в условиях изменяющейся погоды.
Регулировка светодиодных фар
Регулировка светодиодных фар на КАМАЗе является важной процедурой, которая обеспечивает правильное освещение дороги и безопасность движения. Светодиодные фары обладают рядом преимуществ, таких как высокая яркость, долговечность и низкое энергопотребление, однако их правильная настройка критически важна для достижения максимальной эффективности.
Перед началом регулировки необходимо подготовить автомобиль и инструменты. Убедитесь, что автомобиль стоит на ровной поверхности, а давление в шинах соответствует норме. Также рекомендуется проверить, что фары чистые и не имеют повреждений. Для регулировки вам понадобятся следующие инструменты:
- Отвертка (плоская и крестовая)
- Рулетка или линейка
- Уровень
- Специальный стенд для регулировки фар (при наличии)
Процесс регулировки светодиодных фар можно разделить на несколько этапов:
1. Подготовка к регулировке
Перед началом регулировки убедитесь, что фары установлены правильно и надежно закреплены. Проверьте, что все крепежные элементы затянуты, а фары не имеют механических повреждений. Также проверьте работу электрической системы, чтобы убедиться, что светодиоды функционируют корректно.
2. Настройка уровня фар
Для правильной настройки уровня фар необходимо выполнить следующие шаги:
- С помощью рулетки измерьте высоту от земли до центра фары. Запишите это значение.
- На стене или специальном экране отметьте горизонтальную линию на уровне, равном высоте центра фары.
- Включите фары и проверьте, где находится световой пучок. Он должен быть немного ниже отметки на стене (примерно на 1-2 см).
3. Регулировка по горизонтали
Для настройки горизонтального направления светового пучка выполните следующие действия:
- Снова включите фары и посмотрите, куда направлен световой пучок. Он должен быть направлен прямо вперед, без отклонений влево или вправо.
- Если световой пучок смещен, используйте регулировочные винты, расположенные на задней стороне фары. Поворачивайте винты по часовой стрелке для поднятия пучка и против часовой стрелки для его опускания.
4. Проверка и финальная настройка
После выполнения всех регулировок, проведите тестирование. Выберите темное место и проверьте, как фары освещают дорогу. Убедитесь, что световой пучок не ослепляет встречные автомобили и обеспечивает хорошую видимость для водителя.
Регулировка светодиодных фар на КАМАЗе — это процесс, который требует внимательности и точности. Правильно отрегулированные фары не только улучшают видимость в темное время суток, но и повышают безопасность на дороге, что особенно важно для грузовых автомобилей, таких как КАМАЗ.
