В данной статье мы рассмотрим реализацию совместной работы ближнего и дальнего света фар на грузовиках КАМАЗ, что является важным аспектом повышения безопасности на дороге в условиях недостаточной видимости. Правильное подключение и настройка фар позволяют улучшить освещение дороги, что особенно актуально для дальнобойщиков и водителей, работающих в ночное время или в условиях плохой погоды. Мы предоставим подробные схемы подключения, рекомендации по выбору реле, а также советы по защите проводки, что поможет вам эффективно и безопасно модернизировать систему освещения вашего автомобиля.
Анализ штатной схемы и подготовка к модернизации
Штатная электрическая схема автомобилей КАМАЗ, включая модели 5320, 55111 и более современные версии, такие как 65115, основана на принципе разделения электрических цепей. Управление освещением осуществляется через подрулевой переключатель, который передает сигнал на блок реле или напрямую на реле управления светом. В традиционном варианте контакт дальнего света размыкает цепь ближнего света. Для изменения этой логики необходимо выполнить обход (bypass) данного ограничения. Первым шагом всегда является изучение электросхемы конкретного автомобиля, так как расположение реле может варьироваться в зависимости от года выпуска и комплектации.
Ключевым аспектом является расчет общей мощности. Если на грузовике установлены стандартные лампы h5 или h4 мощностью 55/60 Вт, то при включении всех четырех фар (на моделях с дополнительными фарами) или двух двухниточных ламп суммарный ток в цепи дальнего света может достигать 10-12 Ампер и более. Штатные контакты переключателей часто рассчитаны на меньшие токи, поэтому использование дополнительных реле становится необходимостью. Игнорирование этого правила может привести к подгоранию контактов и, в конечном итоге, к выходу из строя подрулевого переключателя.
Для выполнения работ потребуется стандартный набор инструментов: мультиметр для проверки цепей, набор отверток и ключей, паяльник или качественный обжимной инструмент для клемм. Также необходимо приобрести комплектующие: реле стандартного автомобильного типа (обычно 4-х или 5-ти контактные с током коммутации не менее 30 А), колодки для реле, предохранители соответствующего номинала и отрезки медного провода сечением не менее 2.5 мм² для силовых цепей. Использование проводов меньшего сечения недопустимо из-за риска перегрева.
Подготовительный процесс включает отключение аккумуляторной батареи. Это обязательное требование техники безопасности при работе с электрооборудованием грузовика. Клемму следует снимать полностью, чтобы избежать случайного короткого замыкания при работе с проводкой. Рекомендуется также снять защитные кожухи с рулевой колонки и получить доступ к разъемам подрулевого переключателя для анализа сигналов.
В процессе анализа схемы важно определить, где именно происходит разрыв цепи ближнего света. В некоторых модификациях КАМАЗ это реализовано внутри переключателя, в других — через внешнее реле логики. Если в автомобиле установлена система дневных ходовых огней (ДХО) или европейская система управления светом, вмешательство может потребовать более глубоких изменений, вплоть до перепрошивки блока управления кузовом, если таковой имеется.
Для точного определения точек подключения используйте мультиметр в режиме измерения напряжения. Подключите щупы к контактам разъема переключателя света и поочередно включайте режимы. Необходимо найти провод, на котором появляется «плюс» при включении дальнего света, и провод, который запитывает ближний свет. Эти две точки будут ключевыми для организации параллельного включения.
Техническая реализация схемы с дополнительными реле
Наиболее эффективным и популярным способом организации одновременного функционирования ближнего и дальнего света является установка дополнительных реле управления. Суть метода заключается в том, что сигнал от переключателя дальнего света используется как управляющий импульс для катушки реле, а питание для ламп ближнего света подается напрямую от аккумулятора или главного предохранителя через силовые контакты этого реле. Это снижает нагрузку на стандартную проводку переключателя.

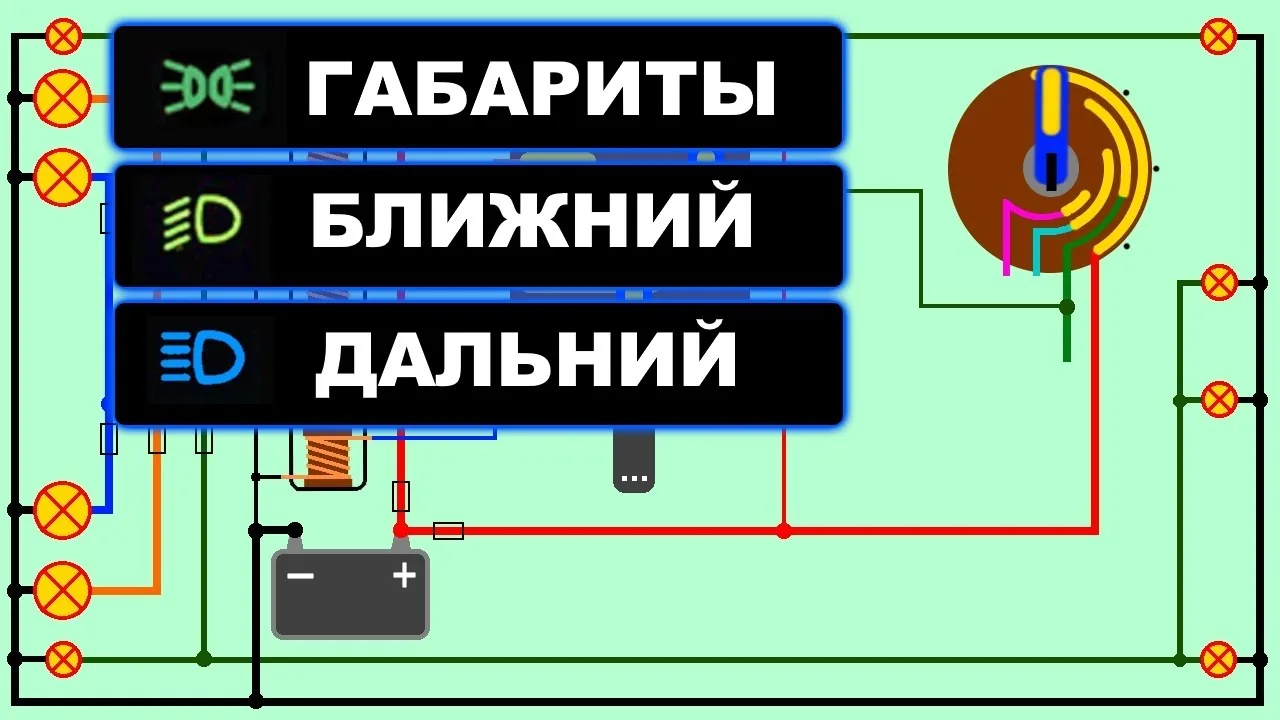

Рассмотрим традиционную схему подключения для автомобиля с двумя фарами, где каждая фара оборудована двухниточной лампой. Для реализации данной схемы потребуется два дополнительных реле. Первое реле предназначено для включения дальнего света, а второе — для подачи напряжения на нить ближнего света при активации дальнего. Логика работы организована так, что при переключении на дальний свет второе реле замыкает цепь ближнего света, не размыкая её.
Крайне важно правильно выбрать номиналы предохранителей. Поскольку нагрузка удваивается, штатный предохранитель на цепи дальнего света может оказаться недостаточным. Рекомендуется установить отдельные предохранители для каждой новой цепи питания. Например, если на дальний свет идет одна нить мощностью 60 Вт, то при добавлении ближнего света (55 Вт) общая мощность составит 115 Вт на одну сторону. Ток в этом случае составит около 10 Ампер, поэтому предохранитель должен быть рассчитан на 15 Ампер с запасом.
Монтаж реле следует осуществлять в защищенном от влаги и вибрации месте. На грузовиках КАМАЗ оптимальным местом часто является моторный отсек (на стенке кабины) или пространство за панелью приборов, если там достаточно места. Реле необходимо надежно закрепить, чтобы вибрация при движении по неровной местности не привела к повреждению контактов или самой катушки.
- Подготовьте два 4-контактных реле и соответствующие колодки с проводами.
- Подключите контакт 85 (управление) первого реле к штатному проводу включения дальнего света.
- Подключите контакт 86 (земля) реле к массе автомобиля (кузов).
- Контакт 30 (питание) соедините через новый предохранитель с плюсовой клеммой аккумулятора или главным выводом света.
- Контакт 87 (выход) подключите к проводу, идущему на нить ближнего света фар.
- Повторите процесс для второй фары или используйте одно мощное реле, если проводка это позволяет.
При сборке схемы особое внимание уделите качеству изоляции соединений. Использование обычной изоленты на грузовике не рекомендуется из-за температурных расширений и вибрации. Лучше использовать термоусадочные трубки с клеевым слоем, которые при нагревании герметично обжимают соединение, предотвращая окисление.
| Параметр | Описание | Примечания |
|---|---|---|
| Тип фар | Ближний и дальний свет | Разные источники света |
| Управление | Автоматическое/ручное переключение | Возможность адаптации под условия |
| Эффективность освещения | Уровень освещения в различных условиях | Влияние на безопасность движения |
Интересные факты
Вот несколько интересных фактов о реализации совместной работы ближнего и дальнего света фар на КАМАЗ:
Интеллектуальные системы управления: Современные модели КАМАЗа могут быть оснащены интеллектуальными системами, которые автоматически регулируют яркость и направление света в зависимости от условий дороги и окружающей среды. Это позволяет не только улучшить видимость, но и снизить ослепление встречных водителей.
Эффективность освещения: Совместная работа ближнего и дальнего света позволяет значительно увеличить площадь освещения. При этом дальний свет может использоваться для освещения удаленных участков дороги, в то время как ближний свет обеспечивает безопасность на близком расстоянии, что особенно важно при движении в условиях плохой видимости.
Энергосбережение: Современные технологии, такие как светодиоды (LED), используются для реализации системы освещения на КАМАЗах. Они не только обеспечивают яркое и равномерное освещение, но и потребляют меньше энергии по сравнению с традиционными лампами, что способствует снижению нагрузки на генератор и увеличению общего ресурса автомобиля.
Особенности подключения на разных модификациях КАМАЗ
Модельный ряд КАМАЗ охватывает несколько десятилетий, и электрические схемы автомобилей значительно различаются. На старых моделях, таких как КАМАЗ-5320 и 5511, проводка выполнена из меди, что упрощает вмешательство, так как в них меньше электроники. Однако состояние изоляции на таких машинах часто неудовлетворительное, и любое вмешательство требует полной замены участков проводки.

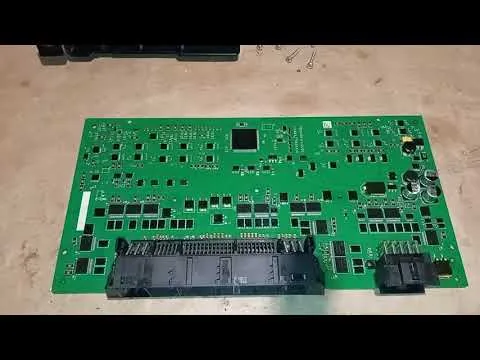

На более современных моделях, таких как КАМАЗ-65115 или техника с двигателем Cummins, используется сложная система распределения электроэнергии. Здесь применяются жгуты проводки с разъемами, обладающими повышенной герметичностью. В таких случаях нельзя использовать «скрутки». Необходимо применять специальные переходные колодки или подключаться к разъемам с помощью пинов соответствующего диаметра, чтобы не нарушить герметичность соединения.
Особое внимание стоит уделить автомобилям с ксеноновыми фарами или LED-модулями, установленными не по стандарту. В таких системах запуск ламп осуществляется через блок розжига (для ксенона) или драйвер (для LED). Попытка подать питание параллельно штатной цепи может привести к выходу из строя блоков розжига или некорректной работе CAN-шины, если освещение связано с общей диагностикой.
Если на автомобиле установлена система коррекции света (гидрокорректор или электрокорректор), необходимо убедиться, что дополнительная нагрузка не повлияет на работу моторчиков корректора. Хотя цепи обычно разделены, на старых моделях общая масса (минус) может быть перегружена, что приведет к нестабильной работе всех потребителей.
| Модель КАМАЗ | Тип проводки | Особенности вмешательства |
|---|---|---|
| 5320, 5511 | Медный жгут, простые разъемы | Высокий риск окисления, требуется полная переборка контактов |
| 65115, 6520 | Смешанная, разъемы Delphi | Необходимость сохранения герметичности, наличие БУБС |
| Новое поколение (К5) | Цифровая, CAN-шина | Вмешательство в проводку запрещено, требуется перепрошивка |
Для автомобилей с европанелью приборов и электронными блоками управления часто требуется программное включение функции «американский свет» или «все фары вместе». Это осуществляется через диагностический разъем. Попытка реализовать такую схему «колхозным» методом может привести к конфликту сопротивлений и ошибкам в системе.
Защита электропроводки и выбор компонентов
Увеличение токовой нагрузки в системах освещения требует пересмотра защитных компонентов. Стандартные плавкие предохранители в блоке КАМАЗ часто имеют номинал, близкий к максимальному для данной схемы. При активации двух нитей накала ток увеличивается почти в два раза. Если оставить старый предохранитель, он сгорит. Установка предохранителя с более высоким номиналом без замены проводки может привести к перегреву и повреждению проводки.
Сечение проводов является критически важным параметром. Для осветительных цепей, где ток может достигать 15-20 Ампер при одновременной работе, минимально допустимое сечение медного провода составляет 2.5 мм², а для магистральных линий рекомендуется использовать 4 мм². Использование алюминиевых проводов строго запрещено из-за их низкой механической прочности и склонности к окислению.
Реле, применяемые в данной схеме, должны быть высокого качества. Дешевые китайские реле часто имеют контакты из металла с низким содержанием серебра, что приводит к быстрому образованию нагара и залипанию контактов. Для грузовиков, где вибрация постоянна, важно выбирать реле с пружинным механизмом возврата и герметичным корпусом (стандарт IP67), особенно если установка планируется в подкапотном пространстве.
Качество контакта «массы» (минусового провода) часто недооценивается. При увеличении нагрузки плохой контакт массы начинает нагреваться, создавая дополнительное сопротивление. Это приводит к падению напряжения на лампах (они светят тусклее) и перегреву точки крепления. Все точки заземления дополнительных реле и проводов должны быть очищены до металла и обработаны токопроводящей смазкой.
Для защиты от скачков напряжения, которые часто возникают в генераторах грузовиков (особенно при работе на холостых оборотах), рекомендуется устанавливать стабилизаторы напряжения или хотя бы проверять работу реле-регулятора генератора. Скачки напряжения могут значительно сократить срок службы ламп, которые работают в условиях повышенной нагрузки.
Типичные ошибки при монтаже и их последствия
При самостоятельной доработке осветительных приборов могут возникнуть ошибки, которые не только выведут систему из строя, но и спровоцируют пожар. Наиболее часто проблемы возникают из-за игнорирования правил подключения токов или использования некачественных материалов. Осознание этих ошибок поможет избежать их при установке.
- Применение скруток вместо пайки или клемм — на вибрациях автомобиля скрутка со временем ослабевает, что уменьшает площадь контакта. Это приводит к искрению и перегреву, что может вызвать оплавление изоляции и короткое замыкание.
- Неправильный выбор номинала предохранителя — установка предохранителя с запасом (например, 30А вместо 15А) на стандартную проводку может привести к тому, что при перегрузке сгорают не предохранители, а провода, так как их сечение не предназначено для такого тока.
- Отсутствие развязки цепей — попытка соединить провода дальнего и ближнего света напрямую без использования реле может вызвать обратное напряжение в цепи ближнего света через выключатель. Это приведет к перегреву и плавлению переключателя на руле.
- Игнорирование герметичности фар — при врезке проводов в фару часто нарушается герметичность задней крышки, что может привести к запотеванию оптики и быстрому выходу лампы из строя из-за попадания влаги на горячую колбу.
⚠️ Важно! Установка более мощных ламп (например, 100/90 Вт вместо 60/55 Вт) без замены проводки и фары строго запрещена. Пластик отражателя фары может оплавиться, а проводка сгорит. Используйте только лампы стандартной мощности или сертифицированные аналоги.
Еще одной распространенной ошибкой является подключение дополнительных потребителей к цепям, управляемым электроникой двигателя или блоком комфорта. Это может привести к «наводкам» и ложным показаниям датчиков. Все доработки освещения должны получать питание непосредственно от аккумулятора через свои предохранители.
При установке реле в подкапотном пространстве необходимо учитывать температурные условия. Реле нагреваются в процессе работы, и если их разместить рядом с выпускным коллектором или турбиной, срок их службы значительно сократится. Лучше всего устанавливать их на лонжероне или стенке кабины, где есть обдув, но нет прямого воздействия воды и грязи.
Эксплуатация и обслуживание модифицированной системы
После успешного внедрения схемы совместного включения света системе требуется регулярный мониторинг. Увеличенная нагрузка на генератор и аккумулятор может выявить скрытые проблемы в системе зарядки. Рекомендуется периодически проверять натяжение ремня генератора и состояние клемм аккумулятора, так как потребление тока в ночное время значительно возрастает.
Необходимо регулярно осматривать состояние стекол фар. Работа ламп на пределе возможностей или в условиях повышенной нагрузки приводит к интенсивному нагреву стекла и отражателя. Если фара не герметична, перепады температур могут вызвать попадание влаги, что быстро приведет к выходу оптики из строя. При первых признаках запотевания фары ее следует снять, просушить и восстановить герметичность.
Важно учитывать тепловой режим. Галогенные лампы выделяют много тепла. При одновременной работе двух нитей накала температура внутри блока фары может превышать допустимые значения, установленные производителем. Это может привести к деформации пластиковых креплений или помутнению стекол изнутри. В летний период или при длительной стоянке с включенным светом риск перегрева возрастает.
Регулярно проверяйте работу реле. Щелчки при включении должны быть четкими. Если реле начинает гудеть или нагреваться, его следует заменить. Также проверяйте состояние контактов в разъемах: они не должны иметь следов окисления или изменения цвета металла, что свидетельствует о перегреве.
Правовые аспекты и безопасность дорожного движения
Использование режима «всё вместе» (ближний + дальний свет) разрешено только вне дорог общего пользования. Согласно Правилам дорожного движения, на дорогах общего пользования запрещено включать дальний свет при наличии встречного транспорта и в населенных пунктах с освещением. Одновременное использование всех ламп создает световой поток, который значительно превышает допустимые нормы для ближнего света и может ослепить других водителей.
Выезд на дорогу с такой модификацией может привести к штрафу и требованию устранить неисправность. Сотрудники ГИБДД могут расценить это как несанкционированные изменения в конструкции транспортного средства, если световой прибор светит выше допустимого уровня светотеневой линии. Поэтому переключатель дополнительной функции должен быть скрыт или доступен только водителю и использоваться исключительно на бездорожье.
⚠️ Внимание! Эксплуатация автомобиля с измененным световым оборудованием на дорогах общего пользования запрещена. Используйте доработанный режим только в лесу, на поле или на технологических дорогах, где нет других участников движения.
Безопасность водителя и окружающих — главный приоритет. Если доработка выполнена качественно, провода не перегреваются, а фары светят ярко и четко, это повышает безопасность на бездорожье. Однако если свет «гуляет» при тряске или ослепляет встречный транспорт, то от такой доработки больше вреда, чем пользы. Регулировка света после доработки обязательна.
В заключение стоит подчеркнуть, что правильная реализация схемы совместного включения света на КАМАЗе требует технической грамотности и соблюдения правил электробезопасности. Это не просто соединение двух проводов, а создание новой, надежной системы управления нагрузкой. Правильный выбор сечения проводов, установка качественных реле и предохранителей, а также герметичность соединений обеспечивают долгую и безопасную работу световых приборов в сложных условиях.
Помните, что свет — это глаза вашего автомобиля. В условиях ночной работы на карьере или лесовозной дороге качество освещения может определить жизнь водителя. Не экономьте на компонентах, используйте проверенные схемы и материалы. Регулярное обслуживание и проверка электрики помогут избежать внезапного отказа системы в самый неподходящий момент.
Реализация данной функции превращает стандартный КАМАЗ в мощный инструмент для работы в условиях низкой освещенности. Однако ответственность за правильное использование этого режима полностью лежит на водителе. Соблюдайте правила, следите за состоянием проводки и избегайте ослепления других участников движения, и ваш автомобиль будет надежно освещать путь в любую ночь.
Тестирование и настройка системы освещения
Тестирование и настройка системы освещения на автомобилях, таких как КАМАЗ, являются ключевыми этапами в процессе реализации совместной работы ближнего и дальнего света фар. Эти этапы обеспечивают не только безопасность на дороге, но и соответствие современным стандартам качества и эффективности освещения.
Первым шагом в тестировании системы освещения является проверка правильности установки фар. Фары должны быть установлены под правильным углом, чтобы обеспечить оптимальное освещение дороги без ослепления встречных водителей. Для этого используется специальное оборудование, позволяющее точно измерить угол наклона и высоту установки фар. Важно, чтобы ближний свет был направлен так, чтобы освещать участок дороги на расстоянии 30-50 метров, а дальний свет — на 100-150 метров.
После проверки установки фар необходимо провести тестирование работы системы освещения в различных условиях. Это включает в себя проверку работы ближнего и дальнего света в темное время суток, а также в условиях плохой видимости, таких как дождь или туман. Важно убедиться, что переключение между ближним и дальним светом происходит плавно и без задержек, а также что система реагирует на изменения условий освещения.
Настройка системы освещения также включает в себя проверку и регулировку яркости света. Современные автомобили, включая КАМАЗ, могут быть оснащены системами автоматического управления освещением, которые регулируют яркость в зависимости от внешних условий. Тестирование таких систем требует использования датчиков освещенности и специализированного программного обеспечения, позволяющего оценить эффективность работы системы в реальном времени.
Кроме того, необходимо проверить работу системы освещения в различных режимах. Например, в условиях городского движения, где требуется частое переключение между ближним и дальним светом, система должна обеспечивать быструю реакцию и корректное освещение. В условиях загородной дороги, где дальний свет используется чаще, важно, чтобы система обеспечивала максимальную видимость без ослепления встречных автомобилей.
Не менее важным аспектом является тестирование системы освещения на долговечность и устойчивость к внешним воздействиям. Фары должны быть защищены от влаги, пыли и механических повреждений. Для этого проводятся испытания на герметичность и устойчивость к вибрациям, которые могут возникать в процессе эксплуатации автомобиля.
В заключение, тестирование и настройка системы освещения на КАМАЗ — это комплексный процесс, который требует внимательного подхода и использования современного оборудования. Правильная настройка системы освещения не только повышает безопасность на дороге, но и улучшает комфорт водителя, что является важным аспектом в эксплуатации грузовых автомобилей.
Влияние на энергопотребление и эффективность работы
Совместная работа ближнего и дальнего света фар на автомобилях КАМАЗ значительно влияет на энергопотребление и общую эффективность работы системы освещения. В современных условиях, когда требования к безопасности и комфорту водителей постоянно растут, оптимизация работы фар становится одной из ключевых задач.
Первоначально стоит отметить, что ближний и дальний свет фар имеют разные функции. Ближний свет предназначен для освещения дороги на коротких дистанциях, что особенно важно в условиях городского движения и при плохих погодных условиях. Дальний свет, в свою очередь, обеспечивает видимость на больших расстояниях, что критично для движения по трассам в ночное время. Однако использование дальнего света может ослепить водителей встречных автомобилей, что требует от системы управления фарами высокой степени адаптивности.
При реализации совместной работы этих двух типов освещения необходимо учитывать несколько факторов, влияющих на энергопотребление. Во-первых, современные технологии позволяют использовать светодиоды (LED) вместо традиционных ламп накаливания. LED-лампы потребляют значительно меньше энергии, что позволяет снизить нагрузку на электрическую систему автомобиля и увеличить срок службы фар. При этом светодиоды обеспечивают более яркое и равномерное освещение, что повышает безопасность на дороге.
Во-вторых, интеграция системы управления, которая автоматически переключает режимы освещения в зависимости от условий движения, также способствует оптимизации энергопотребления. Например, при наличии встречного транспорта система может автоматически переключать дальний свет на ближний, что не только предотвращает ослепление других водителей, но и экономит электроэнергию. Такие системы могут быть дополнены датчиками, которые определяют уровень освещенности и скорость движения, что позволяет еще более точно настраивать работу фар.
Кроме того, важно учитывать влияние совместной работы фар на общую эффективность работы автомобиля. Правильное освещение дороги способствует снижению усталости водителя, что, в свою очередь, уменьшает вероятность аварийных ситуаций. Эффективная работа системы освещения также может снизить потребление топлива, так как водитель будет чувствовать себя более уверенно и не будет вынужден снижать скорость из-за плохой видимости.
В заключение, реализация совместной работы ближнего и дальнего света фар на КАМАЗ требует комплексного подхода, учитывающего как технические характеристики освещения, так и влияние на энергопотребление и безопасность. Современные технологии и системы управления позволяют значительно повысить эффективность работы фар, что делает автомобили более безопасными и экономичными в эксплуатации.
Перспективы дальнейших улучшений и инновации в области освещения
Современные технологии освещения автомобилей, включая грузовые автомобили, таких как КАМАЗ, продолжают развиваться с каждым годом. Внедрение совместной работы ближнего и дальнего света фар открывает новые горизонты для повышения безопасности и комфорта водителей. Однако, несмотря на уже достигнутые успехи, существует множество направлений для дальнейших улучшений и инноваций в этой области.
Одним из ключевых направлений является интеграция интеллектуальных систем управления освещением. Такие системы могут автоматически регулировать интенсивность и направление света в зависимости от условий дорожного движения, времени суток и погодных условий. Например, при встречном движении система может временно переключать дальний свет на ближний, чтобы не ослеплять водителей встречных автомобилей, а в условиях плохой видимости, наоборот, увеличивать яркость освещения.
Еще одной перспективной областью является использование светодиодных (LED) и лазерных технологий. LED-освещение уже активно применяется в современных автомобилях благодаря своей энергоэффективности и долговечности. Лазерные фары, в свою очередь, обеспечивают более мощное и дальнобойное освещение, что особенно важно для грузовых автомобилей, которые часто передвигаются по трассам в ночное время. Комбинирование этих технологий может привести к созданию фар с уникальными характеристиками, способными адаптироваться к различным условиям эксплуатации.
Также стоит отметить важность разработки систем, способных анализировать дорожную обстановку в реальном времени. Использование камер и датчиков, интегрированных в систему освещения, позволит автомобилю самостоятельно определять, когда и как переключать режимы освещения. Это не только повысит безопасность, но и сделает управление автомобилем более комфортным для водителя.
Не менее важным аспектом является улучшение дизайна фар. Эстетика и аэродинамика играют значительную роль в общем восприятии автомобиля. Современные технологии позволяют создавать более компактные и стильные решения, которые не только выглядят привлекательно, но и обеспечивают высокую эффективность освещения.
В заключение, можно сказать, что перспективы дальнейших улучшений и инноваций в области освещения для автомобилей КАМАЗ и других грузовых автомобилей обширны. Интеграция новых технологий, таких как интеллектуальные системы управления, LED и лазерные фары, а также развитие дизайна и функциональности освещения, будут способствовать повышению безопасности на дорогах и улучшению условий эксплуатации автомобилей. Важно, чтобы производители продолжали инвестировать в исследования и разработки, чтобы обеспечить внедрение этих инноваций в серийное производство.
