В данной статье мы рассмотрим важный аспект эксплуатации полуприцепов КАМАЗ — регулировку соосности осей и седельно-сцепного устройства. Правильная соосность является ключевым фактором для обеспечения безопасной и эффективной работы транспортного средства, так как она влияет на управляемость, износ шин и расход топлива. Мы предоставим подробную инструкцию по проверке и регулировке соосности, а также обсудим методы измерения и допустимые отклонения, что поможет владельцам и механикам избежать потенциальных проблем и повысить надежность работы полуприцепов.
Диагностика геометрии рамы и положения ССУ
Работы по восстановлению соосности начинаются с проверки состояния седельно-сцепного устройства (ССУ) и его крепления к раме тягача. Если точка сцепки смещена относительно продольной оси рамы, даже при идеальной настройке осей полуприцепа добиться прямолинейного движения не удастся. Допустимое отклонение центра шкворня от оси симметрии рамы не должно превышать 3 мм в каждую сторону.
Для первичной проверки тягач устанавливают на ровную горизонтальную поверхность. С помощью отвеса опускают линию от центра шкворня ССУ до земли и ставят метку. Аналогичную процедуру выполняют для центра задней тележки тягача (середина расстояния между осями). Соединив полученные точки, строят проекцию продольной оси тягача.
⚠️ Важно: Проверку крепления ССУ к раме следует проводить только после тщательной очистки всех поверхностей от грязи и масла. Ослабление стремянок или деформация лонжеронов в области пятого колеса могут искажать результаты измерения осей полуприцепа.
Затем проверяют люфты в механизме ССУ. Износ захватов или шкворня может создать ложное впечатление о смещении, даже если геометрически оси выставлены правильно. Зазор между шкворнем и захватами не должен превышать 1,5 мм, что можно проверить с помощью щупа или индикатора часового типа.
Если с тягачом все в порядке, внимание переключается на раму полуприцепа. Деформация лонжеронов после ударов или перегрузок — частая причина неустранимого смещения. Для проверки измеряют диагонали рамы между контрольными точками (обычно это отверстия под рессоры или кронштейны). Разница диагоналей не должна превышать 5-7 мм для стандартных бортовых полуприцепов.
Следует учитывать, что на моделях с пневматической подвеской проверка должна проводиться при номинальном давлении в пневмобаллонах. Если полуприцеп находится на «сдутой» подвеске, рама будет перекошена, и все замеры окажутся неверными. Давление должно соответствовать значениям, указанным в Техническом паспорте или на табличке производителя.
Методы измерения и настройки осей полуприцепа
Существует несколько методов проверки соосности, от простых гаражных способов с использованием рулетки до высокотехнологичных лазерных стендов. Наиболее доступным и достаточно точным для полевых условий является метод измерения диагоналей и расстояний от продольной оси. Для его реализации потребуется рулетка длиной не менее 10 метров, металлическая линейка и набор мелованных шнуров.
Перед началом измерений важно обеспечить свободный доступ к торцам осей. Если установлены грязезащитные щитки, их следует временно снять или подогнуть. Колеса должны находиться в положении «прямо», а давление в шинах должно быть одинаковым по осям. Различия в диаметре качения колес, вызванные давлением или износом протектора, могут привести к погрешностям в измерениях.
Ключевым аспектом является перпендикулярность осей относительно продольной оси полуприцепа. Для определения этой оси натягивают шнуры вдоль лонжеронов с обеих сторон на уровне центров колес. Расстояние от шнура до лонжерона должно оставаться одинаковым на протяжении всей длины, чтобы избежать провисания нити.

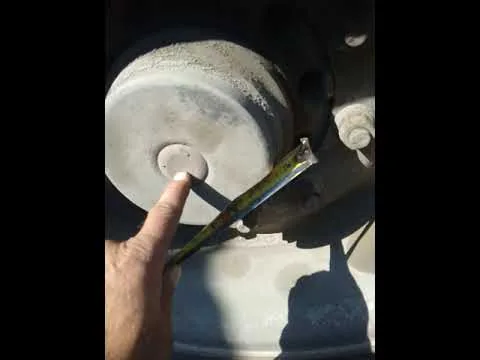

Далее производятся замеры расстояний от торцов осей (или центров колесных дисков, если торцы закрыты) до натянутого шнура. Разница в расстояниях от левого и правого концов одной оси до продольной оси не должна превышать допустимые значения. Для полуприцепов с полной массой до 40 тонн допустимое отклонение составляет ±3 мм.
Более точным вариантом является использование оптических или лазерных систем, которые проецируют плоскость на боковины колес. Такие системы учитывают прогиб осей под нагрузкой. При использовании лазерного оборудования необходимо строго следовать инструкциям производителя стенда и проводить калибровку перед каждым измерением.
| Метод измерения | Точность | Необходимое оборудование |
|---|---|---|
| Рулеточный (геометрический) | ±2-3 мм | Рулетка, шнуры, отвес |
| Лазерный стенд | ±0.5 мм | Лазерная система, отражатели |
| Оптический (теодолит) | ±1 мм | Теодолит, рейки |
Интересные факты
Вот несколько интересных фактов о регулировке соосности полуприцепов КАМАЗ:
Влияние на безопасность: Правильная соосность полуприцепов критически важна для безопасности на дороге. Неправильная регулировка может привести к неравномерному износу шин, ухудшению управляемости и увеличению тормозного пути, что в свою очередь повышает риск аварий.
Технологические инновации: Современные полуприцепы КАМАЗ могут быть оснащены системами автоматической регулировки соосности, которые используют датчики и электронные системы для мониторинга и корректировки положения прицепа в реальном времени. Это значительно упрощает процесс и повышает точность.
Экономия топлива: Правильная соосность полуприцепов не только улучшает безопасность, но и способствует экономии топлива. Когда полуприцеп правильно выровнен, сопротивление качению уменьшается, что позволяет транспортным средствам работать более эффективно и снижает расход топлива.
Регулировка реактивных штанг и рессор
На полуприцепах с балансирной подвеской, часто используемых в сложных условиях, регулировка положения осей осуществляется изменением длины реактивных штанг. Эти штанги соединяют осевую балку с кронштейном на раме, определяя угол поворота оси в горизонтальной плоскости. Поворачивая регулировочный шток, можно изменить длину штанги и сместить заднюю часть оси влево или вправо.
Регулировка требует четкой последовательности действий. Сначала необходимо ослабить контргайки на реактивных штангах. Затем, поворачивая регулировочную втулку, достигается нужное смещение.
Если полуприцеп оборудован пневматической подвеской с направляющими рычагами, процесс регулировки осуществляется аналогично, с учетом упругости пневмоэлементов. В некоторых моделях предусмотрены эксцентриковые втулки в местах крепления рычагов, что позволяет более точно настроить положение оси без замены компонентов.
Важно обратить внимание на состояние сайлентблоков реактивных штанг. Если резинометаллические шарниры изношены или повреждены, регулировка будет неэффективной — оси будут «гулять» под нагрузкой. Перед началом работ обязательно проведите визуальный осмотр и проверьте наличие люфта.
После выставления осей необходимо убедиться в их параллельности. Расстояние между центрами первой и второй оси (в двухосной тележке) или первой и третьей (в трехосной) должно быть одинаковым с обеих сторон. Допускается расхождение не более 2 мм.
⚠️ Важно: При регулировке реактивных штанг строго запрещается оставлять контргайки незатянутыми. Вибрация во время движения может привести к самопроизвольному изменению длины штанги и, как следствие, к потере управления автопоездом.
Нюансы настройки многоосных тележек
Трехосные полуприцепы требуют тщательного подхода, так как оси часто оснащены механизмами принудительного подруливания или подъема. Даже небольшое нарушение соосности одной оси может привести к быстрому износу всех шин тележки. Центральная ось обычно является основной, и регулировку начинают с неё.
Для моделей с подъемной осью важно проверять соосность в двух состояниях: когда ось опущена и когда она поднята. Механизм подъема не должен искажать ось в горизонтальной плоскости. Если при подъеме ось смещается более чем на 5 мм, необходимо отремонтировать механизм подъема или заменить направляющие.
В системах с подруливающими осями регулируется угол поворота центральной оси относительно передней. Этот угол обычно составляет от 1 до 3 градусов в зависимости от радиуса поворота, на который рассчитана тележка. Неправильная настройка угла может вызвать «рыскание» прицепа на высоких скоростях.
При эксплуатации многоосных тележек КАМАЗ и их аналогов часто возникает проблема неравномерной загрузки осей. Даже при идеальной геометрии, если одна ось недогружена, она будет скользить, а не катиться, что приводит к одностороннему износу. Поэтому после механической регулировки обязательно следует провести взвешивание осей на автомобильных весах.
Технические характеристики многоосных сцепок требуют использования динамометрических ключей при затяжке всех регулировочных элементов. Моменты затяжки гаек стремянок и реактивных штанг могут достигать 400-600 Нм, что невозможно обеспечить обычным воротком без риска недотяга или повреждения резьбы.
Типичные ошибки и контроль качества
Хотя операция может показаться простой, специалисты часто совершают ошибки, которые могут свести на нет все усилия. Осознание этих ошибок помогает избежать повторных регулировок и недовольства клиентов.
- Игнорирование состояния шин. Попытка выставить соосность на шинах с грыжами, шишками или различным рисунком протектора приводит к неточным измерениям. Проверяйте состояние резины перед началом работы.
- Регулировка на неровной поверхности. Если полуприцеп находится на площадке с уклоном более 1%, все измерения расстояний до земли или шнуров будут искажены под действием гравитации. Используйте строительный уровень для проверки горизонтальности.
- Неучтенный люфт в подвеске. Попытка регулировки осей при изношенных втулках рессор или реактивных штанг не даст нужного результата. Механическая регулировка геометрии не компенсирует кинематическую свободу изношенных компонентов.
- Нарушение порядка затяжки. Затяжка контргаек реактивных штанг без фиксации самой штанги ключом может привести к проворачиванию регулировочной втулки и сбиванию настроек.
После завершения всех регулировок обязательно проведите контрольный этап. Автопоезд должен пройти тестовую поездку по прямой дороге с ровным покрытием. При скорости 40-60 км/ч водитель должен на короткое время отпустить руль (при отсутствии трафика) и оценить поведение автопоезда. Отсутствие увода и рыскания — главный критерий качества.
Рекомендуется провести повторный замер через 500 км пробега, так как новые сайлентблоки или элементы подвески могут немного «усесться» или занять рабочее положение, что потребует финальной подтяжки.
Сохранение курсовой устойчивости в эксплуатации
Регулировка соосности — это не разовая процедура, а важная часть технического обслуживания. Чтобы геометрия ходовой части полуприцепов КАМАЗ оставалась в норме, необходимо регулярно проверять крепления осей. Повреждения, вызванные ударами о бордюры или глубокие ямы, должны стать причиной для внеплановой проверки углов установки колес.
Своевременная замена изношенных сайлентблоков и втулок реактивных штанг помогает избежать затратной регулировки и замены комплектов резины. В условиях эксплуатации в России ресурс резинометаллических шарниров обычно не превышает 100-150 тысяч километров, после чего геометрия начинает ухудшаться.
Качественная регулировка не только повышает безопасность, но и приносит экономическую выгоду. Ресурс шин на исправном полуприцепе может увеличиться в 2-3 раза, а расход топлива снижается благодаря уменьшению сопротивления качению и отсутствию постоянного подруливания тягача.
Влияние нагрузки на соосность полуприцепа
Соосность полуприцепа является критически важным параметром, который напрямую влияет на безопасность и эффективность эксплуатации транспортного средства. Одним из ключевых факторов, влияющих на соосность, является распределение нагрузки на полуприцеп. Неправильное распределение груза может привести к значительным отклонениям в соосности, что, в свою очередь, может вызвать повышенный износ шин, ухудшение управляемости и даже аварийные ситуации.
При загрузке полуприцепа необходимо учитывать его конструктивные особенности и рекомендации производителя. Нагрузка должна быть равномерно распределена по всей длине платформы, чтобы избежать перегрузки отдельных осей. Например, если груз сосредоточен в передней или задней части полуприцепа, это может привести к перегрузке одной из осей, что негативно скажется на соосности.
Кроме того, важно учитывать вес самого полуприцепа и его технические характеристики. Каждый полуприцеп имеет свои предельные значения нагрузки, которые не следует превышать. При превышении допустимой нагрузки может произойти деформация рамы, что также приведет к ухудшению соосности.
Для обеспечения правильной соосности необходимо проводить регулярные проверки и регулировки. Важно следить за состоянием подвески, так как изношенные или поврежденные элементы могут привести к изменению углов установки колес и, как следствие, к ухудшению соосности. Регулярная проверка и замена изношенных деталей помогут поддерживать полуприцеп в исправном состоянии и обеспечивать его безопасную эксплуатацию.
Также стоит отметить, что влияние нагрузки на соосность полуприцепа может варьироваться в зависимости от типа дороги и условий эксплуатации. На неровных или ухабистых дорогах неправильное распределение нагрузки может привести к более выраженным отклонениям в соосности, чем на ровных трассах. Поэтому водителям и грузоотправителям следует учитывать эти факторы при планировании маршрутов и загрузки полуприцепов.
В заключение, правильное распределение нагрузки на полуприцеп КАМАЗ является одним из основных условий для поддержания его соосности. Регулярные проверки, соблюдение рекомендаций производителя и учет условий эксплуатации помогут обеспечить безопасную и эффективную работу полуприцепа.
Рекомендации по обслуживанию и профилактике
Регулярное обслуживание и профилактика соосности полуприцепов КАМАЗ являются важными аспектами, которые способствуют увеличению срока службы транспортного средства и обеспечивают безопасность на дороге. Ниже представлены основные рекомендации, которые помогут поддерживать правильную соосность и предотвратить возможные проблемы.
1. Регулярная проверка состояния осей и колес: Необходимо периодически осматривать оси и колеса полуприцепа на наличие механических повреждений, коррозии и износа. Убедитесь, что все крепежные элементы надежно затянуты, а подшипники и сальники находятся в исправном состоянии.
2. Контроль давления в шинах: Правильное давление в шинах играет ключевую роль в поддержании соосности. Рекомендуется проверять давление в шинах не реже одного раза в неделю, а также перед длительными поездками. Неправильное давление может привести к неравномерному износу шин и ухудшению управляемости.
3. Регулировка углов установки колес: Углы развала и схождения колес должны соответствовать заводским параметрам. Регулярная регулировка этих углов поможет избежать неравномерного износа шин и улучшит устойчивость полуприцепа на дороге. Рекомендуется проводить эту процедуру на специализированных стендах.
4. Осмотр и замена амортизаторов: Изношенные амортизаторы могут негативно сказаться на соосности полуприцепа. Регулярно проверяйте их состояние и при необходимости заменяйте. Это поможет улучшить комфортность езды и снизить нагрузку на оси.
5. Проверка системы тормозов: Эффективная работа тормозной системы также влияет на соосность. Убедитесь, что тормоза функционируют корректно, а тормозные колодки и диски не изношены. Регулярная проверка и обслуживание тормозной системы помогут избежать аварийных ситуаций.
6. Обучение водителей: Важно обучать водителей правильным методам управления полуприцепом, включая техники маневрирования и торможения. Это поможет снизить риск возникновения ситуаций, которые могут привести к нарушению соосности.
7. Ведение технического учета: Рекомендуется вести журнал технического обслуживания, в котором фиксировать все проведенные работы, замены деталей и проверки. Это поможет отслеживать состояние полуприцепа и вовремя выявлять необходимость в профилактических мерах.
Следуя данным рекомендациям, можно значительно повысить надежность и безопасность полуприцепов КАМАЗ, а также продлить срок их эксплуатации. Регулярное внимание к техническому состоянию транспортного средства является залогом успешной и безопасной работы на дороге.
Использование современных технологий для диагностики
Современные технологии играют ключевую роль в диагностике и регулировке соосности полуприцепов КАМАЗ. С помощью высокоточных инструментов и программного обеспечения, механики могут быстро и эффективно выявлять проблемы, связанные с неправильной соосностью, что в свою очередь способствует повышению безопасности и долговечности транспортных средств.
Одним из наиболее распространенных методов диагностики является использование лазерных систем. Лазерные нивелиры позволяют точно измерять углы и расстояния между осями полуприцепа и тягачом. Эти устройства обеспечивают высокую точность измерений, что особенно важно для корректной регулировки. Лазерные системы также позволяют визуализировать данные в реальном времени, что упрощает процесс диагностики и настройки.
Кроме того, существуют специализированные программные комплексы, которые могут анализировать данные, полученные от датчиков и измерительных приборов. Эти программы способны не только выявлять отклонения от нормы, но и предлагать рекомендации по их устранению. Например, они могут указывать на необходимость регулировки подвески или замены изношенных деталей.
Современные технологии также включают в себя использование мобильных приложений, которые позволяют механикам получать доступ к информации о состоянии полуприцепа в любое время и в любом месте. Эти приложения могут синхронизироваться с бортовыми системами автомобиля, что позволяет отслеживать параметры работы транспортного средства в реальном времени. Это особенно полезно для флотских операторов, которые могут контролировать состояние всех своих единиц техники одновременно.
Не менее важным аспектом является использование видеодиагностики. С помощью камер и видеосистем механики могут визуально оценивать состояние компонентов полуприцепа, что позволяет выявлять проблемы, которые могут быть не видны при обычном осмотре. Это может включать в себя проверку состояния осей, подвески и других критически важных элементов.
В заключение, применение современных технологий для диагностики соосности полуприцепов КАМАЗ значительно упрощает и ускоряет процесс выявления и устранения проблем. Использование лазерных систем, специализированного программного обеспечения и мобильных приложений позволяет механикам работать более эффективно, что в конечном итоге приводит к повышению безопасности и надежности транспортных средств.
