Седло на тягаче — это ключевой элемент, обеспечивающий надежное соединение между автомобилем и прицепом. Однако со временем могут возникать проблемы, такие как вибрация или "удары" седла, что не только снижает комфорт вождения, но и может привести к серьезным повреждениям. В данной статье мы подробно рассмотрим причины возникновения этих неприятностей, методы диагностики и способы устранения неисправностей. Знание этих аспектов поможет водителям своевременно выявлять и устранять проблемы, обеспечивая безопасность и эффективность эксплуатации тягача.
Основные причины возникновения вибрации и ударов

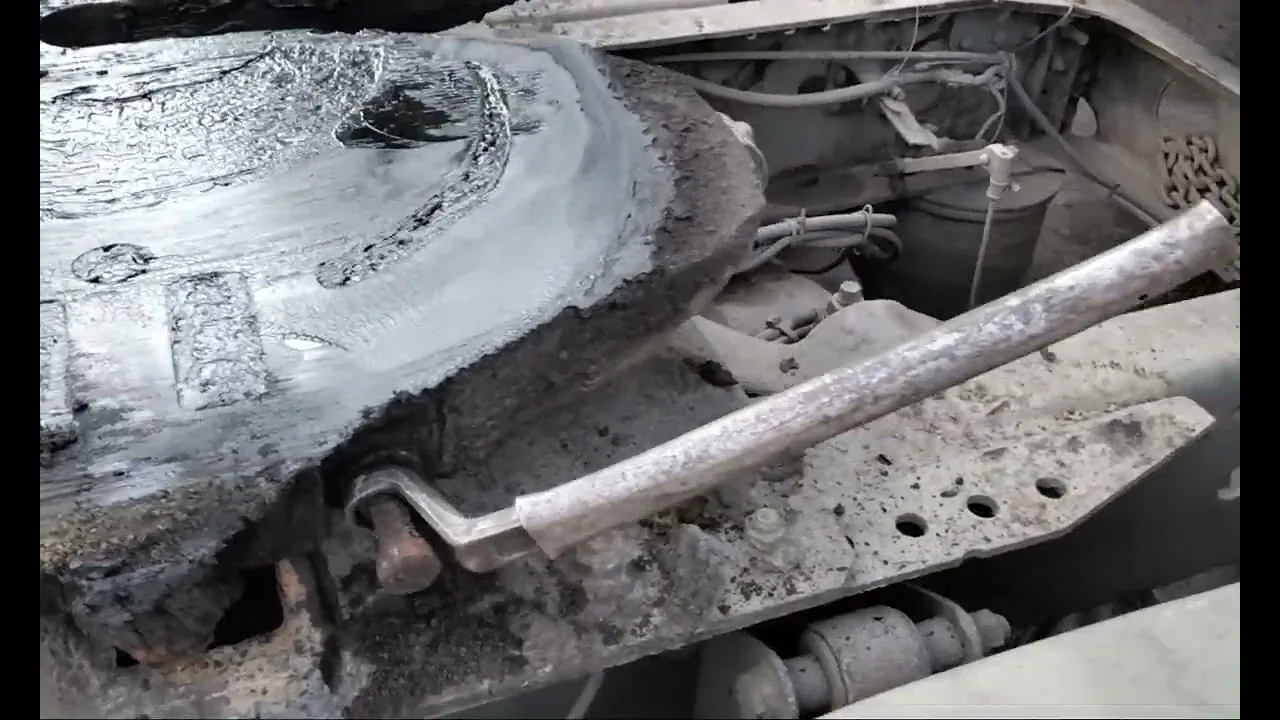

Если седло на тягаче начинает бить, диагностику следует начать с анализа состояния механической части сцепного устройства. Основной причиной зазоров является естественный износ трущихся элементов в процессе эксплуатации под значительными нагрузками. Постоянные рывки при старте, торможении и движении по неровной поверхности изменяют геометрические параметры деталей, что ощущается как удары.
Чаще всего проблема заключается в соединении «шкворень — вкладыши седла». Шкворень полуприцепа, подвергаясь большим нагрузкам на срез и трение, постепенно истирается и уменьшается в диаметре. Параллельно изнашиваются ответные вкладыши (ползуны) в седле. Образовавшийся зазор позволяет шкворню свободно перемещаться внутри захвата, что вызывает удары при изменении направления тягового усилия.
Еще одной распространенной причиной является деформация плиты седла или нарушение геометрии рамы тягача. Если тягач часто работал с перегрузом или попадал в глубокие ямы на высокой скорости, это может привести к образованию микротрещин в металле или «уводу» осей крепления. В таких случаях даже замена изношенных компонентов не даст желаемого результата без коррекции геометрии.
Не стоит забывать и о неправильной эксплуатации или некачественном ремонте. Применение смазок, не соответствующих стандартам JOST или Фонтон, может привести к высыханию или разжижению смазочного материала, что ускоряет износ. Удары также могут возникать из-за ослабления болтов, крепящих седло к раме тягача, что требует немедленной подтяжки.
⚠️ Внимание: Эксплуатация тягача с явными признаками биения седла запрещена правилами дорожного движения и техники безопасности. Это создает прямую угрозу жизни водителя и других участников дорожного движения.
Диагностика износа шкворня и захвата
Для точного определения степени износа необходимо измерить шкворень и ответные части седла с помощью калиброванного инструмента. Допустимые значения люфта строго определены производителями, и их превышение требует немедленного вмешательства. Измерения проводятся с использованием штангенциркуля или микрометра с точностью до 0,1 мм.
Существует методика проверки состояния узла «на слух» и тактильно, позволяющая водителю предварительно оценить его состояние без сложного оборудования. При выключенном двигателе и включенном стояночном тормозе тягача следует несколько раз резко потянуть за рычаг растормаживания полуприцепа или воспользоваться краном управления тормозами. Если в районе пятого колеса слышны глухие удары, это может свидетельствовать о наличии свободного хода.
| Параметр | Нормативное значение | Критический износ |
|---|---|---|
| Диаметр шкворня (стандарт) | 50.8 мм (+0/-0.1) | Менее 49.5 мм |
| Зазор в захвате | 0.1 - 0.5 мм | Более 2.0 мм |
Следует помнить, что износ может быть неравномерным. Шкворень может иметь выработку только с одной стороны или в верхней/нижней части. Поэтому замеры рекомендуется проводить в нескольких плоскостях, поворачивая инструмент вокруг оси шкворня. Если седло на тягаче бьет, выработка часто сосредоточена в зоне максимального контакта во время движения по трассе.
| Причина проблемы | Диагностика | Устранение |
|---|---|---|
| Неправильная установка седла | Проверка уровня установки и крепления седла | Перенастройка и правильная установка седла |
| Износ подшипников | Проверка состояния подшипников | Замена изношенных подшипников |
| Неправильное распределение нагрузки | Анализ распределения груза на тягаче | Перераспределение груза |
| Повреждение рамы тягача | Визуальный осмотр рамы на наличие трещин | Ремонт или замена поврежденной рамы |
| Неправильное давление в шинах | Проверка давления в шинах | Регулировка давления в шинах |
| Износ или повреждение седла | Визуальный осмотр седла | Замена седла при необходимости |
| Неправильная работа системы подвески | Проверка элементов подвески | Ремонт или замена неисправных элементов |
Интересные факты
Вот несколько интересных фактов о проблеме "бьющегося седла" на тягачах:
Причины вибрации: Одной из основных причин, по которой седло может "бить", является неправильная установка или износ подушек седла. Если подушки неравномерно распределяют нагрузку, это может привести к вибрациям и неустойчивости, что в свою очередь влияет на управление и комфорт при движении.
Влияние на безопасность: Вибрация седла может не только вызывать дискомфорт, но и существенно снижать безопасность на дороге. Нестабильность прицепа может привести к его раскачиванию, что увеличивает риск аварийных ситуаций, особенно на высоких скоростях или в условиях плохой видимости.
Диагностика с помощью технологий: Современные технологии, такие как вибрационные анализаторы и системы мониторинга состояния, позволяют быстро и точно диагностировать проблемы с седлом. Эти устройства могут выявлять не только вибрации, но и другие аномалии, что помогает предотвратить серьезные поломки и увеличить срок службы тягача.
Детальная проверка элементов сцепного устройства
Комплексная проверка сцепного устройства требует снятия полуприцепа и, в некоторых случаях, частичной разборки седла. Визуальный осмотр следует проводить при хорошем освещении, используя фонарь и очистительные средства для удаления грязи и старой смазки. Скрытые дефекты часто скрываются под слоем отработанных материалов.
Первое, на что стоит обратить внимание, — это состояние фиксирующего механизма (замка). Пружины, сухари и защелки не должны иметь признаков усталостного разрушения или коррозии. Если механизм заедает или не фиксирует шкворень с характерным щелчком, вибрации будут передаваться на всю конструкцию, даже если сам шкворень в порядке.
Особое внимание следует уделить подушке седла и амортизирующим элементам. На современных моделях с пневмоподвеской кабины или седла износ резиноферов (отбойников) приводит к жесткому контакту металла с металлом. Если седло на тягаче бьет при движении без нагрузки, причина часто кроется в отсутствии демпфирования вертикальных колебаний.
Проверка геометрии посадочного места шкворня осуществляется с помощью шаблонов или калибров. Внутренняя поверхность захвата должна быть гладкой, без задиров и ступенчатого износа. Глубокие борозды указывают на работу в условиях недостаточной смазки или попадания абразивных частиц.
Анализ состояния рамы и точек крепления
Если механическая часть седла в хорошем состоянии, но вибрации продолжаются, проверьте крепления агрегата к раме тягача. Ослабление стремянок или болтов может привести к смещениям узла относительно рамы, что воспринимается как биение. Затяжка крепежных элементов должна соответствовать рекомендациям производителя.
Деформация лонжеронов рамы в области установки седла — более серьезная проблема, требующая стапельных работ. Искривление рамы может возникнуть из-за дорожно-транспортных происшествий или длительной эксплуатации с превышением весовых норм. Визуально это можно определить, натянув строительную нить вдоль лонжерона или применив лазерный уровень.
Трещины в металле рамы или корпусе седла часто скрыты под слоями краски и грязи. Для их обнаружения рекомендуется использовать метод дефектоскопии с проникающими веществами или ультразвуковой контроль. Даже небольшая трещина под нагрузкой может быстро увеличиться, что приведет к отрыву седла.
- Проверьте наличие люфта между седлом и рамой тягача с помощью монтажной лопатки.
- Осмотрите резиновые подушки под седлом на предмет расслоения или продавливания.
- Убедитесь в отсутствии коррозии на крепежных элементах, что может снизить их прочность.
- Проверьте соосность осей тягача и полуприцепа, так как перекос может вызывать боковое биение.
⚠️ Внимание: При обнаружении трещин в раме седла или раме тягача дальнейшая эксплуатация запрещена. Необходимо немедленно произвести ремонт или замену поврежденных узлов в специализированном сервисе.
Методы регулировки и восстановления работоспособности
Устранение биения седла может включать простую настройку зазоров или полную замену изношенных элементов. Выбор метода зависит от результатов диагностики и степени износа деталей. Некоторые узлы не подлежат разборке и требуют замены целиком.
Регулировка зазора между шкворнем и захватом осуществляется заменой вкладышей или регулировочных шайб, если конструкция седла это позволяет. В моделях с плавающим захватом возможно подтягивание регулировочных болтов, компенсирующих износ. Однако этот метод имеет ограниченный срок службы и подходит только при незначительном износе.
При значительном износе необходимо заменить вкладыши (ползунов) на новые. Этот процесс включает демонтаж захватывающего механизма, очистку мест установки и установку новых деталей с последующей смазкой. Использование оригинальных запчастей обеспечивает соответствие размеров и долговечность.
Если после замены механических частей седло продолжает «бить», может потребоваться регулировка высоты седла относительно рамы. Это особенно важно для седельно-сцепных устройств с пневматической или гидравлической регулировкой высоты. Неправильная настройка высоты может негативно сказаться на работе подвески автопоезда.
Замена шкворня и ремонтных комплектов
Когда измерения показывают значительный износ шкворня полуприцепа, его замена становится необходимой. Установка нового шкворня в изношенное седло недопустима, так как это может привести к быстрому выходу из строя новой детали. Поэтому ремонт обычно выполняется комплексно: заменяются как шкворень полуприцепа, так и вкладыши седла тягача.
Процесс замены шкворня требует использования пресса или специального съемника, поскольку детали соединены с большой плотностью. После установки нового шкворня важно тщательно смазать узел и провести повторные замеры зазоров. Рекомендуется использовать смазку, указанную производителем, чаще всего это литиевые смазки с дисульфидом молибдена.
Ремонтные комплекты седел часто содержат не только вкладыши, но и пружины, втулки и пальцы механизма фиксации. Замена всего комплекта одновременно позволяет максимально эффективно обновить ресурс узла. Экономия на мелких деталях при ремонте может свести на нет все усилия по замене основных компонентов.
Момент затяжки болтов крепления седла (приблизительно): 300-400 Нм
Момент затяжки шкворня (если резьбовой): 600-800 Нм
*Всегда сверяйтесь с руководством конкретного производителя (JOST, Fontaine, Holland)
Типичные ошибки при диагностике и ремонте
В процессе диагностики и устранения проблем с биением седла можно допустить ошибки, которые усугубят ситуацию или приведут к повторному выходу из строя. Опытные механики выделяют несколько распространенных заблуждений, которых следует избегать.
- Игнорирование смазки — попытка устранить стук путем подтяжки болтов без проверки наличия смазки приводит к сухому трению и ускоренному износу новых компонентов.
- Замена лишь одной пары деталей — установка нового шкворня в старое седло (или наоборот) вызывает немедленное изнашивание новой детали из-за несовпадения поверхностей.
- Применение «народных» методов — забивание металлических клиньев или сварка трещин без предварительной обработки не восстанавливает геометрию и создает зоны напряжения.
- Недостаточная проверка рамы — ремонт седла на деформированной раме тягача дает лишь временный результат, так как нагрузка распределяется неравномерно.
Еще одной распространенной ошибкой является использование некалиброванного инструмента для измерений. Определить зазор в 0,5 мм «на глаз» невозможно, а такие допуски критически важны для нормальной работы сцепного устройства. Полагаться на субъективные ощущения при диагностике — значит подвергать риску безопасность.
Некоторые водители пытаются временно устранить стук, заварив зазор между шкворнем и захватом. Это строго запрещено, так как седло должно иметь определенный свободный ход для компенсации угловых перемещений при поворотах. Жесткая сцепка может привести к поломке шкворня или срыву седла с рамы.
⚠️ Важно: После любого вмешательства в конструкцию седельно-сцепного устройства необходимо провести проверку работоспособности на стенде или в статике перед выездом на линию.
Безопасность и профилактика неисправностей
Регулярное техническое обслуживание сцепного устройства — единственный способ избежать биения и поломок. Профилактические меры требуют меньше времени и средств, чем экстренный ремонт на дороге. Системный подход к обслуживанию помогает продлить срок службы автопоезда.
График смазки должен строго соблюдаться, независимо от погоды. В зимний период частота смазки может увеличиваться из-за вымывания консистентной смазки реагентами, а летом — из-за высоких температур и запыленности. Качественные смазочные материалы создают защитный слой, предотвращающий прямой контакт металла.
Водителю следует выработать привычку проводить визуальный осмотр седла перед каждым рейсом. Проверка фиксации шкворня, отсутствие утечек смазки и целостность крепежных элементов занимает всего несколько минут, но может предотвратить серьезные последствия. Любое изменение в поведении тягача должно стать поводом для остановки и проверки.
- Смазывайте седло каждые 1000-2000 км или после каждой мойки под высоким давлением.
- При появлении даже незначительного стука немедленно проверяйте зазоры, не дожидаясь планового технического обслуживания.
- Следите за чистотой поверхности седла: песок и грязь действуют как абразив.
- Периодически проверяйте затяжку болтов, крепящих седло к раме, с помощью динамометрического ключа.
Соблюдение весовых ограничений также является важной мерой профилактики. Перегруз не только нарушает закон, но и разрушает узлы сцепки, вызывая деформации, которые невозможно исправить регулировкой. Ресурс седла при эксплуатации с перегрузом значительно сокращается.
Когда требуется полная замена узла
Существуют случаи, когда восстановление седла становится экономически нецелесообразным или технически невозможным. Если седло на тягаче начинает бить из-за трещин в основной плите или износа посадочных мест под вкладыши, которые невозможно восстановить, необходимо заменить узел. Металлические детали имеют предел усталости, и восстановление с помощью сварки не всегда гарантирует безопасность.
При выборе нового седла важно учитывать не только грузоподъемность, но и совместимость с рамой конкретного тягача. Монтажные размеры, высота седла и тип крепления должны точно соответствовать оригиналу или быть адаптированы квалифицированными специалистами. Установка неподходящего седла может нарушить развесовку автопоезда.
Современные седла обладают улучшенными характеристиками демпфирования и износостойкости. Замена устаревшего узла на новую модель может значительно повысить комфорт водителя и снизить нагрузку на раму полуприцепа. Инвестиции в качественное оборудование оправдываются отсутствием простоев и затрат на ремонты.
В заключение, проблему биения седла можно решить при правильном подходе. Ключевым моментом является регулярная проверка и использование качественных материалов для обслуживания. Не стоит дожидаться, пока легкие удары перерастут в сильную вибрацию — устранение неисправностей на ранней стадии всегда более экономично и безопасно.
Помните, что сцепное устройство — важное звено между тягачом и грузом, и его надежность напрямую влияет на безопасность на дороге. Ответственное отношение к техническому состоянию седла свидетельствует о профессионализме водителя и владельца транспортного средства.
Проверка состояния колес и шин
Проблемы с седлом на тягаче могут быть связаны с различными факторами, и одним из первых шагов в диагностике является проверка состояния колес и шин. Правильное состояние этих элементов критически важно для обеспечения безопасной и стабильной работы транспортного средства.
Первое, на что следует обратить внимание, это износ шин. Неравномерный износ может указывать на проблемы с подвеской или неправильное давление в шинах. Важно регулярно проверять глубину протектора: минимальная глубина должна составлять не менее 1.6 мм для легковых автомобилей и 3 мм для грузовых. Если протектор изношен неравномерно, это может свидетельствовать о неправильной регулировке углов установки колес.
Следующий аспект — давление в шинах. Неправильное давление может привести к ухудшению сцепления с дорогой и, как следствие, к вибрациям, которые могут передаваться на седло. Рекомендуется проверять давление в шинах не реже одного раза в месяц, а также перед длительными поездками. Давление должно соответствовать рекомендациям производителя, указанным на наклейке, размещенной на двери водителя или в инструкции по эксплуатации.
Также стоит обратить внимание на балансировку колес. Небалансированные колеса могут вызывать вибрации, которые передаются на кузов тягача и седло. Если вы заметили, что при определенных скоростях возникает вибрация, это может быть признаком необходимости балансировки. Балансировка колес должна проводиться при установке новых шин или после их ремонта.
Не менее важным является состояние дисков. Поврежденные или деформированные диски могут стать причиной неравномерного распределения нагрузки и, как следствие, вибраций. Визуально осмотрите диски на наличие трещин, вмятин или коррозии. Если вы заметили какие-либо повреждения, рекомендуется заменить диск на новый.
Кроме того, стоит проверить подвеску и амортизаторы. Изношенные амортизаторы могут привести к ухудшению сцепления колес с дорогой, что также может вызвать вибрации. При осмотре подвески обратите внимание на состояние всех компонентов: пружин, рычагов и сайлентблоков. Если вы заметили признаки износа, такие как трещины или деформации, их следует заменить.
В заключение, регулярная проверка состояния колес и шин — это важный аспект, который поможет предотвратить проблемы с седлом на тягаче. Не забывайте о необходимости проводить диагностику и обслуживание этих элементов, чтобы обеспечить безопасность и комфорт во время эксплуатации транспортного средства.
Анализ геометрии подвески
Геометрия подвески является одним из ключевых факторов, влияющих на работу тягача и его взаимодействие с прицепом. Неправильная настройка или повреждение элементов подвески могут привести к тому, что седло будет бить, создавая дискомфорт для водителя и потенциально опасные ситуации на дороге.
Первым шагом в анализе геометрии подвески является проверка углов установки колес. Углы схождения, развала и кастора должны соответствовать заводским спецификациям. Неправильные углы могут привести к неравномерному износу шин и нестабильному поведению автомобиля на дороге. Для проверки углов установки колес используется специальное оборудование, которое позволяет точно измерить значения и сравнить их с рекомендованными.
Следующим важным аспектом является состояние элементов подвески, таких как амортизаторы, пружины и рычаги. Износ или повреждение этих компонентов может привести к изменению геометрии подвески, что, в свою очередь, вызывает удары седла. Например, если амортизаторы не работают должным образом, это может привести к чрезмерным колебаниям кузова, что также негативно сказывается на работе седла.
Необходимо также обратить внимание на состояние креплений и подушек подвески. Изношенные или поврежденные подушки могут привести к изменению положения кузова относительно рамы, что также может вызвать удары седла. Проверка креплений на наличие трещин, коррозии или других повреждений поможет выявить потенциальные проблемы.
Кроме того, стоит проверить уровень и состояние жидкости в системе подвески, если таковая имеется. Низкий уровень жидкости или загрязнение может привести к ухудшению работы гидравлических компонентов, что также может сказаться на геометрии подвески.
Не забывайте о проверке состояния осей и подшипников. Износ этих элементов может привести к изменению углов установки колес и, как следствие, к ударам седла. Регулярная диагностика и замена изношенных деталей помогут избежать серьезных проблем в будущем.
В заключение, анализ геометрии подвески является важным этапом в диагностике причин удара седла на тягаче. Регулярные проверки и обслуживание подвески помогут поддерживать ее в исправном состоянии и обеспечат безопасность на дороге.
Влияние нагрузки на седло и тягач
Нагрузка на седло и тягач является одним из ключевых факторов, влияющих на их работу и долговечность. При неправильном распределении веса или превышении допустимых норм, седло может начать "бить", что приводит к ряду негативных последствий как для самого тягача, так и для прицепа.
Первое, на что стоит обратить внимание, это максимальная грузоподъемность тягача. Каждый автомобиль имеет свои технические характеристики, включая предельные значения нагрузки на оси. Превышение этих значений может привести к деформации седла, что, в свою очередь, вызывает вибрации и удары при движении. Важно регулярно проверять, соответствует ли фактическая нагрузка на седло рекомендованным значениям.
Кроме того, необходимо учитывать распределение груза. Неправильное распределение может привести к неравномерной нагрузке на оси, что также вызывает вибрации и удары. Например, если груз сосредоточен в задней части прицепа, это может привести к перегрузке задней оси тягача и, как следствие, к проблемам с седлом. Рекомендуется использовать специальные системы для распределения нагрузки, чтобы обеспечить равномерное распределение веса.
Также стоит обратить внимание на состояние самого седла. Износ или повреждение элементов седла могут усугубить проблему. Например, если подушки или амортизаторы седла изношены, это может привести к недостаточной амортизации, что, в свою очередь, вызывает удары при движении. Регулярная проверка и замена изношенных деталей помогут избежать подобных проблем.
Не менее важным аспектом является состояние дорожного покрытия. Неровности, ямы и другие дефекты дороги могут значительно увеличить нагрузку на седло и тягач, что также может привести к его "битью". Водителям рекомендуется избегать резких маневров и стараться выбирать наиболее ровные участки дороги, особенно при перевозке тяжелых грузов.
В заключение, правильное понимание влияния нагрузки на седло и тягач, а также регулярный мониторинг состояния всех компонентов системы, являются ключевыми факторами для предотвращения проблем с "битьем" седла. Следуя рекомендациям по распределению нагрузки и техническому обслуживанию, можно значительно продлить срок службы как тягача, так и прицепа.
