Настройка сцепления на Камаз Евро 5 является важной процедурой, которая напрямую влияет на безопасность и эффективность работы автомобиля. Правильная регулировка сцепления обеспечивает оптимальное взаимодействие между двигателем и трансмиссией, что способствует плавному переключению передач и снижению износа деталей. В данной статье представлено техническое руководство по настройке привода сцепления, включая нормы свободного хода, порядок регулировки толкателей и проверку работы пневматического главного цилиндра (ПГУ). Это поможет владельцам и механикам правильно выполнять необходимые работы, обеспечивая надежность и долговечность транспортного средства.
Диагностика состояния привода сцепления
Перед началом работ важно провести визуальный осмотр и проверить текущие параметры. Произвольная регулировка может усугубить проблему. Если есть подозрения на неправильную работу механизма, в первую очередь проверьте уровень жидкости в бачке главного цилиндра и убедитесь в отсутствии подтеков в соединениях трубок пневмогидравлического усилителя. Наличие воздуха в системе или низкий уровень рабочей жидкости сделают любые регулировки неэффективными.
Ключевым параметром для контроля является полный ход педали сцепления. Для моделей Камаз Евро 5 этот показатель должен находиться в строго установленных пределах. Нормальным считается значение в диапазоне от 130 до 150 мм, при этом свободный ход педали (расстояние до начала ощутимого сопротивления) должен составлять 30-40 мм.
⚠️ Важно: Использование автомобиля с полным ходом педали более 160 мм строго запрещено. Это указывает на критический износ накладок или неисправность пневмогидравлического усилителя, что может привести к поломке выжимного подшипника.
Для точного измерения используйте линейку, уперев её в пол кабины и приложив к педали в состоянии покоя. Затем нажмите педаль до упора и зафиксируйте разницу показаний. Если результаты измерений показывают отклонения от нормы, необходимо отрегулировать зазор между толкателем поршня главного цилиндра и педалью, а также проверить работу пневмогидравлического усилителя.
Проверка работы ПГУ
Пневмогидравлический усилитель на Камазах Евро 5 играет ключевую роль в управлении автомобилем. Его неисправности могут быть ошибочно приняты за проблемы со сцеплением. При нажатии на педаль воздух из пневмосистемы создает давление на поршень, что способствует выжиму сцепления. Поэтому важно проверить работоспособность пневматического клапана и целостность мембраны.
Для оценки эффективности работы усилителя можно запустить двигатель, когда пневматический привод не функционирует (без воздуха в ресиверах), и сравнить усилие на педали с моментом, когда давление в системе достигло необходимого уровня. Если разница в усилиях не ощущается или педаль остается тяжелой, стоит обратить внимание на подачу сжатого воздуха к ПГУ и состояние клапана слежения.
Также важно проверить штоки и вилки на наличие люфтов или заеданий в направляющих. Любое сопротивление в механической части привода будет компенсироваться ПГУ только до определенного предела, после чего может начаться ускоренный износ фрикционных элементов.
| Параметр | Нормы | Описание работ |
|---|---|---|
| Давление в сцеплении | 0,6 - 0,8 МПа | Проверка и регулировка давления в системе сцепления. |
| Ход педали сцепления | 150 - 200 мм | Измерение и регулировка хода педали для обеспечения правильной работы. |
| Уровень жидкости в бачке | Максимум | Проверка уровня жидкости в гидравлическом бачке сцепления и долив при необходимости. |
Интересные факты
Вот несколько интересных фактов о настройке сцепления Камаз Евро 5:
Технические нормы: Для Камазов Евро 5 существуют строгие технические нормы, касающиеся сцепления, которые включают в себя параметры усилия нажатия на педаль сцепления и зазоры между дисками. Эти нормы разработаны для обеспечения надежной работы трансмиссии и предотвращения преждевременного износа деталей.
Автоматизированные системы: Современные модели Камазов могут быть оснащены автоматизированными системами управления сцеплением, которые позволяют оптимизировать процесс переключения передач и улучшить комфорт водителя. Такие системы могут автоматически регулировать усилие нажатия на сцепление в зависимости от условий эксплуатации.
Регулярная диагностика: Настройка сцепления требует регулярной диагностики и проверки состояния компонентов, таких как выжимной подшипник и диск сцепления. Пренебрежение этими процедурами может привести к серьезным поломкам и дорогостоящему ремонту, поэтому производители рекомендуют проводить техническое обслуживание каждые 30-50 тысяч километров пробега.

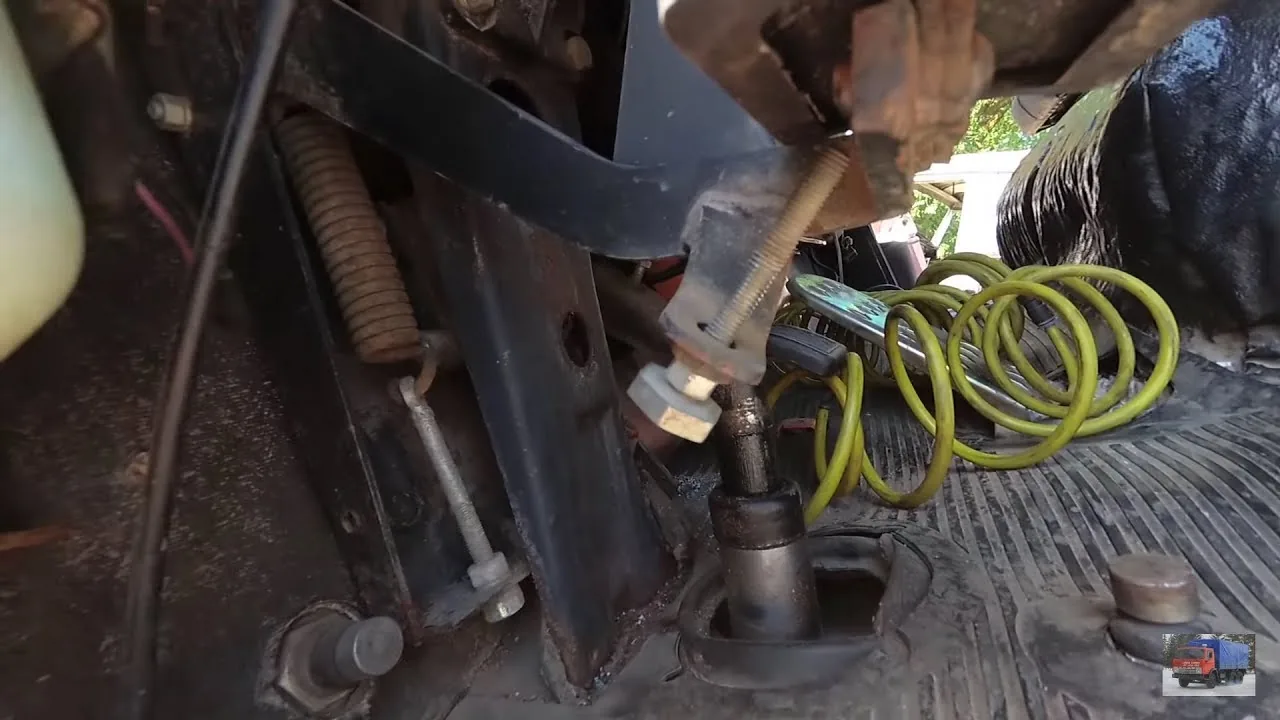

Регулировка зазоров главного цилиндра
Если первичная диагностика выявила проблемы со свободным ходом педали, первым шагом будет регулировка зазора между толкателем поршня главного цилиндра и верхней частью педали. Этот параметр влияет на момент активации гидравлической системы и должен соответствовать рекомендациям производителя.
Для выполнения процедуры необходимо обеспечить доступ к педальному узлу, что иногда требует снятия декоративных панелей или ковров в области ног водителя. Регулировка может осуществляться вращением эксцентрикового пальца, на который опирается педаль, или изменением длины толкателя, в зависимости от конкретной версии узла.
Оптимальный зазор между торцом толкателя и педалью должен составлять от 6 до 15 мм, что соответствует свободному ходу педали в пределах 30-40 мм. Если зазор меньше минимального, сцепление будет «вести» (не полностью отключаться), а если больше — «буксовать» (не полностью включаться), что может привести к перегреву.
После установки правильного зазора обязательно затяните контргайку и повторно проверьте ход педали, так как при фиксации эксцентрика значение может немного измениться. Точность на этом этапе крайне важна для корректной работы всей гидравлической системы в будущем.
Настройка толкателя поршня
В некоторых версиях привода, особенно на обновленных моделях Камаз Евро 5, регулировка осуществляется изменением длины толкателя, который вкручивается в педальный механизм. Важно помнить о правильном направлении вращения, чтобы не повредить герметичность манжет в главном цилиндре.
При углублении толкателя зазор уменьшается, а свободный ход педали становится меньше, и наоборот. Работайте аккуратно, выполняя пол-оборота и проверяя результат с помощью линейки, чтобы избежать слишком глубокого вкручивания толкателя, что может привести к перекрытию компенсационного отверстия.
⚠️ Важно: Неправильная регулировка толкателя, которая приведет к перекрытию компенсационного отверстия в главном цилиндре, может вызвать отказ тормозов или сцепления и затруднить растормаживание колес.
После завершения механической настройки проверьте, как плавно работает педаль: она должна перемещаться без рывков и заеданий на всех участках своего пути. Любые посторонние звуки или изменения в усилии могут свидетельствовать о деформации элементов педального механизма или износе втулок оси педали.
Регулировка пневмогидравлического усилителя (ПГУ)
Вторым ключевым этапом является настройка свободного хода штока поршня, отвечающего за выключение сцепления, на корпусе ПГУ. Этот параметр критически важен, так как он влияет на эффективность отключения сцепления при нажатии на педаль и скорость его включения при отпускании.
Чтобы получить доступ к регулировочному механизму, снимите защитный резиновый колпачок с торцевой части корпуса ПГУ, где расположен регулировочный винт с контргайкой. Перед началом работы рекомендуется очистить поверхность от загрязнений, чтобы избежать попадания абразивных частиц в гидравлическую систему усилителя.
Оптимальный свободный ход толкателя поршня ПГУ должен составлять от 3 до 5 мм. Это можно проверить, легонько нажав на рычаг вилки выключения сцепления до появления ощутимого сопротивления. Если свободный ход менее 3 мм, сцепление не будет полностью отключаться, а если превышает 5 мм — не сможет полностью включиться.
Поворачивая регулировочный винт, добейтесь попадания в указанный диапазон, затем надежно затяните контргайку, удерживая винт с помощью ключа. После завершения регулировки обязательно верните защитный колпачок на место, чтобы предотвратить попадание влаги и пыли.
Проверка выключения сцепления
После настройки главного цилиндра сцепления (ПГУ) важно проверить работу механизма выключения. Запустите двигатель и полностью выжмите педаль сцепления. Переключение передач должно происходить плавно и бесшумно, что свидетельствует о том, что диски сцепления полностью разомкнуты.
Если при переключении передач слышен скрежет, возможно, потребуется повторная (тонкая) настройка свободного хода толкателя ПГУ. Увеличьте его, но не более чем на 5 мм. Превышение этого лимита может привести к постоянному контакту выжимного подшипника с нажимной пружиной, что ускорит их износ.
Обратите внимание на скорость возврата педали в исходное положение: она должна подниматься быстро и уверенно, без задержек в нижней точке. Медленный возврат может указывать на засорение клапанов ПГУ или наличие воздуха в гидравлической системе, что требует прокачки.
Прокачка гидропривода и устранение воздуха
Воздух в гидравлическом приводе сцепления — одна из основных причин его неправильной работы. В отличие от жидкости, воздух сжимается, что вызывает «ватное» ощущение при нажатии на педаль и снижает её эффективность. Прокачка системы обязательна после разборки гидроцилиндров, замены шлангов или если уровень жидкости опустился ниже минимального.
Процедура прокачки на Камазах Евро 5 аналогична прокачке тормозной системы и может выполняться с помощником или с использованием специального оборудования. Важно использовать только рекомендованную производителем жидкость (обычно это DOT-4), так как смешивание различных типов жидкостей недопустимо.
- Убедитесь, что перепускной клапан на рабочем цилиндре (ПГУ) очищен от загрязнений, и снимите защитный колпачок.
- Подсоедините прозрачный шланг к головке клапана, опустив его в емкость с небольшим количеством тормозной жидкости.
- Резко нажмите на педаль сцепления 3-4 раза и удерживайте её в нажатом положении.
- Откройте перепускной клапан на 1-2 оборота, следя за выходом пузырьков воздуха вместе с жидкостью.
- Закройте клапан, отпустите педаль и повторите процесс до полного исчезновения пузырьков.
Во время работы внимательно следите за уровнем жидкости в бачке главного цилиндра, чтобы он не опустился ниже отметки «MIN», иначе система может снова завоздушиться. Если педаль стала упругой и ходы соответствуют норме, процедуру можно считать завершенной.
Контроль качества работы
Заключительным этапом является всесторонняя проверка всей системы, которая включает тест-драйв и осмотр узлов на наличие утечек. Автомобиль должен плавно стартовать, без рывков и пробуксовки, а переключение передач во время движения — происходить четко и без лишних звуков.
После пробега в несколько десятков километров рекомендуется снова проверить уровень жидкости в бачке и осмотреть соединения на наличие подтеканий, так как вибрация могла ослабить крепления. Стабильность параметров после прогрева системы подтверждает правильность проведенной регулировки.
Если проблемы продолжают возникать, несмотря на правильную настройку и отсутствие воздуха в системе, может потребоваться замена изношенных деталей, таких как главный цилиндр, ПГУ или само сцепление в сборе. Продолжение эксплуатации с неисправным сцеплением может привести к повреждению маховика и корзины.
Типичные ошибки при регулировке
В процессе обслуживания трансмиссии Камаз Евро 5 специалисты часто совершают типичные ошибки, которые могут свести на нет все усилия или привести к новым неисправностям. Осознание этих моментов помогает избежать повторного ремонта и сэкономить время.
- Недостаточная проверка свободного хода толкателя ПГУ — многие мастера регулируют только педаль, забывая о важности усилителя. Это может привести к неполному выключению сцепления и скрежету при переключении передач.
- Применение некачественной или просроченной жидкости — использование жидкости с истекшим сроком годности или содержащей воду может вызвать коррозию манжет и заедание поршней в цилиндрах.
- Чрезмерное затягивание контргайки регулировочного винта — при фиксации настройки есть риск случайно провернуть винт, что приведет к сбросу выставленного зазора и необходимости повторного выполнения всей процедуры.
- Игнорирование проверки герметичности пневмосистемы — если в ПГУ поступает недостаточно воздуха из-за утечек в магистрали, сцепление будет работать с трудом, и механическая регулировка не поможет.
Также важно учитывать, что на автомобилях с большим пробегом могут быть изношены не только настройки, но и втулки педалей, штоки и вилки, которые имеют люфты. Регулировка зазоров в таких случаях даст лишь временный результат, и вскоре параметры снова изменятся.
Технические параметры и совместимость
Для корректной настройки необходимо учитывать конкретные цифровые параметры, которые могут варьироваться в зависимости от версии двигателя и установленной трансмиссии. Ниже представлены справочные данные для большинства моделей Камаз, соответствующих стандарту Евро 5.
| Параметр | Нормативное значение | Допустимое отклонение |
|---|---|---|
| Полный ход педали | 130-150 мм | Максимум 160 мм |
| Свободный ход педали | 30-40 мм | ± 5 мм |
| Свободный ход толкателя ПГУ | 3-5 мм | Не подлежит регулировке |
Для автомобилей с 16-ступенчатой трансмиссией ZF требования к состоянию сцепления более строгие. Даже небольшие отклонения в 1-2 мм могут вызвать трудности при переключении диапазонов.
Рассмотрим характеристики регулировки для различных типов приводов, чтобы лучше понять различия в подходах к обслуживанию.
| Тип привода | Особенности регулировки | Частота обслуживания |
|---|---|---|
| Механический (старые модели) | Регулировка тяг и рычагов | Каждое ТО-2 |
| Гидравлический с ПГУ (Евро 5) | Настройка эксцентрика и винта ПГУ | По мере необходимости |
Сохранение ресурса трансмиссии
Правильная настройка сцепления не только устраняет дискомфорт при вождении, но и продлевает срок службы дорогостоящих компонентов автомобиля. Корректно отрегулированный привод обеспечивает полное включение и отключение дисков, предотвращая пробуксовку при нагрузке и обеспечивая разъединение потоков мощности.
Регулярная проверка свободного хода педали должна стать привычкой водителя, особенно перед длительными поездками или при работе с тяжелыми прицепами. Раннее обнаружение изменений в параметрах позволяет решить проблему на начальном этапе, когда достаточно простой регулировки, а не замены деталей.
Соблюдение регламентных работ и использование оригинальных запчастей обеспечит надежную работу сцепления Камаз Евро 5 в любых дорожных и климатических условиях, гарантируя заявленную производителем эффективность и экономичность.
Подбор комплектующих для сцепления
При настройке сцепления Камаз Евро 5 важным этапом является правильный подбор комплектующих. Это необходимо для обеспечения надежной работы трансмиссии и повышения общего уровня безопасности автомобиля. В данном разделе рассмотрим ключевые аспекты, на которые следует обратить внимание при выборе комплектующих для сцепления.
1. Тип сцепления
Сцепление для Камаз Евро 5 может быть различных типов, включая одно- и многодисковые. Однодисковые сцепления чаще используются в легких и средних грузовиках, тогда как многодисковые обеспечивают большую мощность и лучше подходят для тяжелых автомобилей. Важно выбирать тип сцепления в зависимости от предполагаемых условий эксплуатации и нагрузки на автомобиль.
2. Материалы дисков сцепления
Диски сцепления могут быть изготовлены из различных материалов, таких как органические, металлические или керамические. Органические диски обеспечивают хорошую сцепляемость и плавность работы, но могут быстрее изнашиваться. Металлические и керамические диски более долговечны и устойчивы к высоким температурам, но могут создавать более жесткие условия работы. Выбор материала зависит от стиля вождения и условий эксплуатации.
3. Размеры и параметры комплектующих
При подборе комплектующих необходимо учитывать размеры и параметры, такие как диаметр диска, толщину фрикционного слоя и другие характеристики. Неправильные размеры могут привести к неправильной работе сцепления, что в свою очередь может вызвать серьезные проблемы с трансмиссией. Рекомендуется использовать оригинальные запчасти или качественные аналоги, соответствующие техническим требованиям производителя.
4. Производители комплектующих
На рынке представлено множество производителей комплектующих для сцепления. При выборе стоит обращать внимание на репутацию компании, отзывы пользователей и наличие сертификатов качества. Оригинальные запчасти от производителя Камаз гарантируют соответствие всем техническим нормам и требованиям, что обеспечивает надежность и долговечность работы сцепления.
5. Совместимость с другими системами автомобиля
При подборе комплектующих для сцепления также важно учитывать их совместимость с другими системами автомобиля, такими как трансмиссия и система управления двигателем. Неправильный выбор может привести к сбоям в работе и снижению общей производительности автомобиля. Рекомендуется консультироваться с профессионалами или обращаться к технической документации для получения точной информации о совместимости.
Таким образом, правильный подбор комплектующих для сцепления Камаз Евро 5 является ключевым аспектом, который влияет на общую производительность и безопасность автомобиля. Уделив внимание всем перечисленным аспектам, можно значительно повысить надежность и долговечность сцепления, что в свою очередь обеспечит комфортное и безопасное вождение.
Совместимость с другими узлами автомобиля
При настройке сцепления Камаз Евро 5 крайне важно учитывать совместимость данного узла с другими компонентами автомобиля. Сцепление является ключевым элементом трансмиссии, и его правильная работа напрямую влияет на эффективность всего транспортного средства. Рассмотрим основные аспекты совместимости сцепления с другими узлами.
1. Двигатель: Сцепление должно быть совместимо с мощностью и крутящим моментом двигателя. Для Камаз Евро 5, который оснащен дизельными моторами, важно учитывать их характеристики при выборе сцепления. Неправильный выбор может привести к преждевременному износу или поломке как сцепления, так и двигателя.
2. Коробка передач: Сцепление должно соответствовать типу и модели коробки передач. На Камазах Евро 5 могут использоваться как механические, так и автоматические трансмиссии. Каждая из них имеет свои требования к сцеплению, включая размеры, конструкцию и рабочие характеристики. Неправильная установка может вызвать проблемы с переключением передач и привести к повреждению трансмиссии.
3. Подвеска: Хотя сцепление не связано напрямую с подвеской, его работа может влиять на общую динамику автомобиля. Например, при неправильной настройке сцепления может возникнуть дополнительная нагрузка на подвеску, что приведет к ее преждевременному износу. Поэтому важно учитывать состояние и характеристики подвески при настройке сцепления.
4. Электронные системы управления: Современные Камазы Евро 5 оснащены различными электронными системами, которые могут влиять на работу сцепления. Например, системы ABS и EBD могут требовать определенных настроек сцепления для обеспечения оптимальной работы. Необходимо учитывать эти аспекты при проведении работ по настройке.
5. Системы охлаждения: Важно также учитывать систему охлаждения, особенно если сцепление работает в условиях повышенных температур. Неправильная работа сцепления может привести к перегреву, что негативно скажется на других узлах автомобиля. Поэтому необходимо следить за состоянием системы охлаждения и при необходимости производить ее настройку.
Таким образом, настройка сцепления Камаз Евро 5 требует комплексного подхода и учета всех взаимодействий с другими узлами автомобиля. Это позволит обеспечить надежную и безопасную работу транспортного средства, а также продлить срок службы всех его компонентов.
Проверка состояния дисков сцепления
Проверка состояния дисков сцепления является важным этапом в процессе настройки сцепления Камаз Евро 5. Диски сцепления играют ключевую роль в передаче крутящего момента от двигателя к трансмиссии, и их состояние напрямую влияет на эффективность работы автомобиля. Для обеспечения надежной работы сцепления необходимо регулярно проверять состояние дисков и при необходимости производить их замену.
Первым шагом в проверке состояния дисков сцепления является визуальный осмотр. Необходимо обратить внимание на наличие трещин, сколов или других механических повреждений на поверхности дисков. Также стоит проверить наличие следов перегрева, которые могут проявляться в виде обугливания или изменения цвета материала диска. Если такие дефекты обнаружены, диски необходимо заменить.
Следующим этапом является измерение толщины фрикционных накладок. Для этого используется специальный измерительный инструмент, такой как штангенциркуль. Минимально допустимая толщина фрикционных накладок для дисков сцепления Камаз Евро 5 составляет 6 мм. Если толщина накладок меньше этого значения, диски подлежат замене.
Кроме того, важно проверить равномерность износа дисков. Неровный износ может указывать на проблемы с установкой или работой сцепления. Для этого необходимо снять диски и осмотреть их на предмет износа по всей поверхности. Если износ неравномерный, это может быть признаком неправильной регулировки сцепления или неисправности других компонентов трансмиссии.
Также стоит обратить внимание на состояние пружин и других элементов, которые обеспечивают прижим дисков. Пружины должны быть в хорошем состоянии, без видимых повреждений и деформаций. Если пружины ослаблены или повреждены, это может привести к недостаточному прижиму дисков и, как следствие, к ухудшению сцепления.
После завершения визуального осмотра и измерений рекомендуется провести тестовую проверку работы сцепления. Для этого необходимо запустить двигатель и плавно отпустить сцепление, наблюдая за его поведением. Если сцепление начинает буксовать или не срабатывает должным образом, это может свидетельствовать о необходимости замены дисков или других компонентов сцепления.
Таким образом, регулярная проверка состояния дисков сцепления является важной частью обслуживания Камаз Евро 5. Это позволяет не только продлить срок службы сцепления, но и обеспечить безопасность и надежность работы автомобиля в целом.
Замена изношенных деталей
Замена изношенных деталей сцепления является важным этапом в процессе его настройки и обслуживания. Сцепление Камаз Евро 5 состоит из нескольких ключевых компонентов, которые со временем могут подвергаться износу, что негативно сказывается на его работе и общей производительности автомобиля.
Основные детали сцепления, подлежащие замене, включают:
- Диск сцепления: Это основной элемент, который передает крутящий момент от двигателя к трансмиссии. Износ диска может привести к проскальзыванию сцепления, что вызывает затруднения при переключении передач и снижает эффективность работы двигателя.
- Маховик: Маховик служит для сглаживания колебаний крутящего момента и обеспечивает стабильную работу сцепления. При наличии глубоких царапин или трещин на его поверхности, необходимо произвести замену или шлифовку.
- Выжимной подшипник: Этот элемент отвечает за освобождение диска сцепления при нажатии на педаль сцепления. Износ подшипника может привести к затруднениям в переключении передач и появлению посторонних звуков.
- Корзина сцепления: Корзина обеспечивает необходимое давление на диск сцепления. При ее износе сцепление может не полностью отключаться, что также влияет на работу трансмиссии.
Перед заменой изношенных деталей необходимо провести диагностику, чтобы определить степень их износа и необходимость замены. Рекомендуется использовать только оригинальные запчасти или качественные аналоги, чтобы обеспечить надежность и долговечность работы сцепления.
Процесс замены деталей сцепления включает в себя следующие этапы:
- Подготовка автомобиля: Установите автомобиль на ровной поверхности, зафиксируйте его и отключите аккумулятор.
- Снятие трансмиссии: Для доступа к сцеплению необходимо снять трансмиссию. Это может потребовать демонтажа некоторых элементов, таких как карданный вал и выхлопная система.
- Замена деталей: После снятия трансмиссии, аккуратно извлеките старые детали сцепления и установите новые. Убедитесь, что все компоненты установлены правильно и надежно закреплены.
- Сборка: Установите трансмиссию на место, подключите все снятые элементы и подключите аккумулятор.
- Тестирование: После завершения работ проведите тест-драйв, чтобы убедиться в правильности установки и отсутствии посторонних звуков.
Регулярная проверка и замена изношенных деталей сцепления помогут избежать серьезных поломок и продлить срок службы автомобиля. Рекомендуется проводить такие проверки каждые 50-60 тысяч километров пробега или по мере необходимости, в зависимости от условий эксплуатации.
