В данной статье мы подробно рассмотрим устройство, диагностику и ремонт привода сцепления автомобилей КАМАЗ. Привод сцепления играет ключевую роль в обеспечении надежной работы трансмиссии, и его правильная настройка и обслуживание являются залогом долговечности и безопасности эксплуатации автомобиля. Мы предоставим полную инструкцию по настройке зазора, прокачке главного цилиндра сцепления (ГЦС) и рабочего цилиндра сцепления (ПГУ), а также расскажем о замене деталей и устранении распространенных неисправностей. Эта информация будет полезна как профессиональным механикам, так и владельцам автомобилей, стремящимся самостоятельно поддерживать свои машины в исправном состоянии.
Конструкция и принцип работы системы управления
Привод сцепления на автомобилях КАМАЗ — это сложная конструкция, в которой сочетаются механические рычаги и гидравлический усилитель. Ключевым элементом, воспринимающим давление от ноги водителя, является педальный узел. Он через толкатель передает усилие в главный цилиндр, где формируется первичное гидравлическое давление. Это давление затем по трубопроводам поступает к пневмогидравлическому усилителю (ПГУ), установленному на картере сцепления.
Одним из самых важных компонентов системы является пневмогидравлический усилитель. Он использует энергию сжатого воздуха из пневмосистемы автомобиля для снижения усилия на педали. Конструкция ПГУ включает гидравлический и пневматический цилиндры, соединенные общим поршнем. Когда водитель нажимает на педаль, жидкость из главного цилиндра активирует следящий поршень, позволяя воздуху попасть в пневматическую полость. Это создает дополнительное усилие, необходимое для перемещения выжимной муфты.
Устройство главного цилиндра и гидравлики
Главный цилиндр сцепления (ГЦС) — ключевой элемент для создания давления в гидравлическом контуре. Внутри его корпуса находится поршень с уплотнительными манжетами. При движении вперед поршень закрывает компенсационное отверстие и подает жидкость в систему. Срок службы уплотнительных манжет зависит от качества тормозной жидкости и регулярности её замены. Если герметичность поршня нарушена или на зеркале цилиндра появились задиры, это может привести к снижению давления и невозможности разъединения дисков.
Гидравлический контур также включает гибкие шланги и металлические трубки, соединяющие ГЦС с пневмогидроусилителем (ПГУ). Трещины в шлангах или ослабление хомутов могут вызвать завоздушивание системы. В отличие от жидкости, воздух сжимается под давлением, что делает педаль сцепления мягкой и не позволяет полностью передать усилие. Для устранения воздушных пробок предусмотрена специальная система клапанов, требующая периодической прокачки.
Чтобы лучше понять совместимость компонентов, рассмотрим основные характеристики системы:
| Компонент | Функция | Типичные неисправности |
|---|---|---|
| Главный цилиндр | Генерация первичного давления | Износ манжет, утечка жидкости |
| Пневмогидроусилитель | Увеличение усилия привода | Заклинивание поршня, износ манжет |
| Пневмогидроаккумулятор | Резервирование давления (на некоторых моделях) | Разрыв мембраны, потеря давления |
⚠️ Важно: Применение тормозной жидкости с низкой температурой кипения или смешивание жидкостей разных типов (например, гликолевых и силиконовых) может привести к разбуханию резинок уплотнителей и сбоям в работе системы в зимний период.
| Этап диагностики/ремонта | Описание действий | Необходимые инструменты |
|---|---|---|
| Проверка состояния сцепления | Осмотр на наличие трещин, износа, утечек масла | Визуальный осмотр, фонарик |
| Проверка зазора между дисками | Измерение зазора с помощью щупа | Щуп, линейка |
| Замена дисков сцепления | Снятие старых дисков, установка новых | Гаечные ключи, динамометрический ключ |
| Проверка рабочего цилиндра | Осмотр на наличие утечек, проверка давления | Манометр, визуальный осмотр |
| Регулировка привода сцепления | Настройка зазоров и натяжения троса | Гаечные ключи, отвертка |
Интересные факты
Вот несколько интересных фактов о диагностике и ремонте привода сцепления на автомобилях КАМАЗ:
Сложность конструкции: Привод сцепления на КАМАЗах может быть как механическим, так и гидравлическим. Гидравлические системы обеспечивают более плавное и точное управление, но требуют регулярной проверки уровня жидкости и состояния уплотнений, чтобы избежать утечек и потери эффективности.
Диагностика по звуку: Одним из методов диагностики состояния привода сцепления является прослушивание звуков, исходящих от трансмиссии. Неправильные звуки, такие как скрежет или стук, могут указывать на износ подшипников или проблемы с механизмом сцепления, что позволяет своевременно выявить неисправности.
Ремонт и замена: При ремонте привода сцепления важно не только заменить изношенные детали, но и проверить состояние других компонентов трансмиссии, таких как выжимной подшипник и корзина сцепления. Это позволяет избежать повторных поломок и продлить срок службы всего механизма.
Регулировка свободного хода и зазоров
Правильная настройка механических зазоров — ключевой этап обслуживания. Если свободный ход педали сцепления слишком велик, сцепление может «вести», то есть не отключаться полностью, что затруднит переключение передач. При отсутствии зазора выжимной подшипник будет постоянно под давлением нажимной пружины, что может привести к его перегреву, шуму и быстрому повреждению. Регулировка выполняется в два этапа: сначала настраивается педаль, затем толкатель главного цилиндра.
На первом этапе необходимо проверить полный ход педали сцепления, который должен составлять 140–150 мм. Для этого используется линейка, установленная вертикально у края педали. Нормальный свободный ход педали (расстояние от верхнего положения до момента появления сопротивления) должен составлять 34–43 мм. Регулировка производится изменением длины тяги, соединяющей педаль с толкателем главного цилиндра.
Настройка толкателя поршня ПГУ
Ключевым этапом является настройка зазора между толкателем поршня ПГУ и рычагом сцепления. Этот зазор должен составлять 3-5 мм, что соответствует свободному ходу рычага вилки сцепления от 3,7 до 6,2 мм. Для проверки необходимо отсоединить пружину от рычага вилки и вручную переместить рычаг до упора. Если ход меньше установленной нормы, следует закрутить эксцентриковый палец, на котором крепится вилка, или отрегулировать длину штока ПГУ.
При отсутствии свободного хода жидкость в главном цилиндре не сможет поступать в компенсационный бачок при нагреве. Это может привести к самопроизвольному включению сцепления или, наоборот, к невозможности его полного выключения из-за гидравлического блокирования. Недостаток зазора — основная причина пробуксовки сцепления и быстрого износа фрикционных накладок.
Процесс регулировки включает следующие шаги:
- Ослабьте контргайку регулировочного винта на штоке ПГУ или эксцентриковом пальце вилки.
- Поворачивая винт или палец, добейтесь необходимого свободного хода рычага вилки (3,7–6,2 мм).
- Зафиксируйте положение контргайкой и повторно проверьте ход.
- Испытайте работу сцепления в движении, убедившись в легкости переключения передач.
⚠️ Важно: Регулировку зазоров следует проводить только при полностью исправной гидравлической системе, заполненной жидкостью и свободной от воздушных пробок. Наличие воздуха может исказить результаты измерений.

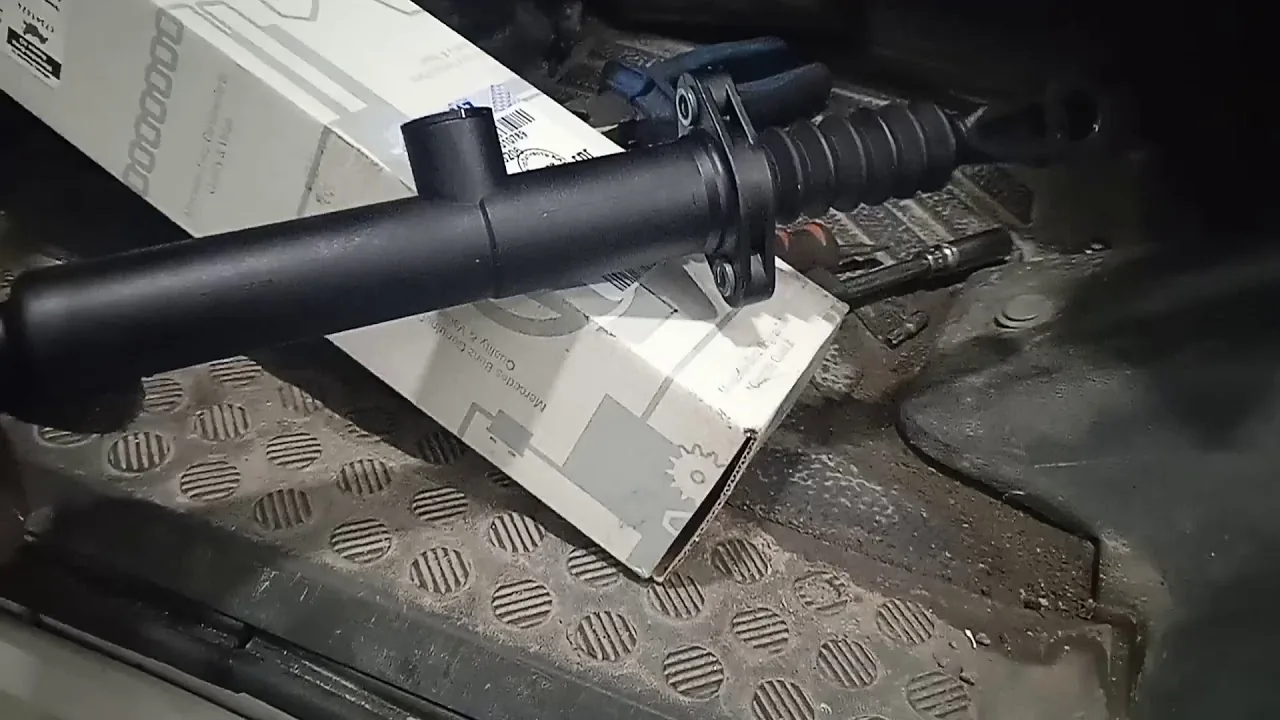

Замена и обслуживание главного цилиндра
При выявлении утечек тормозной жидкости в области педали сцепления или под капотом, в месте крепления главного цилиндра сцепления, а также при «проваливании» педали часто требуется замена главного цилиндра. Хотя возможен ремонт узла с помощью замены ремкомплекта, на современных автомобилях чаще рекомендуется полная замена узла в сборе из-за коррозии зеркал цилиндров и трудностей с поиском качественных манжет.
Процесс демонтажа начинается с отсоединения шланга от бачка и слива оставшейся жидкости. Затем отворачиваются гайки, крепящие трубопроводы и сам цилиндр к кронштейну педали. Важно не потерять стопорное кольцо или шплинт, фиксирующий толкатель на педали. После установки нового цилиндра необходимо собрать все соединения, соблюдая момент затяжки, указанный в инструкции по эксплуатации.
Процедура прокачки гидропривода
После установки ГЦС или ПГУ, а также при подозрении на наличие воздуха в системе, необходимо провести прокачку. Эта процедура выполняется в паре: один человек нажимает на педаль тормоза, а второй управляет перепускным клапаном. Жидкость сливается в прозрачный контейнер до тех пор, пока из шланга не перестанут выходить пузырьки воздуха.
Существует также способ прокачки самотеком, при котором клапан на ПГУ открывается, и жидкость из полного бачка вытесняет воздух. Однако механическое нажатие на педаль более эффективно для устранения старых пробок. Важно следить за уровнем жидкости в бачке, чтобы он оставался выше минимальной отметки и не допускал обратного засасывания воздуха.
Для сравнения методов обслуживания можно выделить следующие характеристики:
| Метод | Преимущества | Недостатки |
|---|---|---|
| Замена в сборе | Гарантия герметичности, скорость выполнения | Высокая стоимость узла |
| Ремкомплект | Низкая цена, доступность | Трудоемкость, риск повторного появления течи |
Диагностика неисправностей ПГУ
Пневмогидравлический усилитель — один из самых нагруженных компонентов системы привода. Основные признаки его неисправности: рывки при работе сцепления, неполное отключение или недостаточное усилие при возврате педали. Часто причиной этих проблем являются износ манжет поршня или загрязнение клапанов. Если при нажатии на педаль из выхлопного отверстия ПГУ выходит воздух или брызжет жидкость, это сигнализирует о нарушении герметичности внутренней полости.
Диагностику следует начинать с проверки давления в пневмосистеме. Если давление ниже 6,5 кгс/см², усилитель может работать неправильно. Также важно осмотреть защитный чехол штока: его повреждение может привести к попаданию пыли и влаги внутрь цилиндра, что вызывает коррозию и заклинивание поршня. Замена ПГУ необходима при наличии механических повреждений корпуса или неустранимых утечек.
При разборке ПГУ важно тщательно проверить зеркало пневматического и гидравлического цилиндров. Глубокие риски или коррозия требуют расточки или замены корпуса. Сборка должна производиться с использованием специальной смазки, рекомендованной производителем, чтобы избежать повреждения новых манжет. После установки на автомобиль необходимо повторно выполнить регулировку свободного хода.
Типичные ошибки при обслуживании
В процессе ремонта и настройки сцепления на КАМАЗе могут возникать ошибки, которые сводят на нет все усилия и создают опасные ситуации на дороге. Опытные механики знают, что детали имеют решающее значение, и игнорирование мелочей может привести к серьезным последствиям.
- Недостаток свободного хода педали — наиболее частая ошибка, которая может привести к тому, что сцепление будет «ведь» или «гореть», так как выжимной подшипник постоянно находится под нагрузкой и вращается.
- Применение некачественной тормозной жидкости — использование жидкостей с низкой температурой кипения или потерявших свои свойства может вызвать образование паровых пробок при нагреве, что делает педаль «ватной» и снижает её эффективность.
- Нарушение порядка прокачки — если перепускной клапан открыть до нажатия педали или закрыть его после отпускания, в систему может попасть воздух, и процесс придется начинать заново.
- Игнорирование состояния шлангов — старые резиновые шланги могут разбухать изнутри, сужая проходное отверстие, или трескаться снаружи, что может привести к внезапному разрыву под давлением.
Важно помнить, что система сцепления непосредственно влияет на безопасность вождения. Неспособность быстро разъединить двигатель и трансмиссию в критический момент может стать причиной дорожно-транспортного происшествия. Поэтому регулярные проверки и правильная регулировка являются неотъемлемой частью технического обслуживания грузовика.
Эксплуатационные рекомендации и ресурс
Ресурс элементов сцепления зависит от стиля вождения и условий эксплуатации автомобиля. В городских условиях, где часто происходят остановки, износ компонентов происходит быстрее, чем на трассе. Важно следить за чистотой рабочих поверхностей диска и маховика: попадание масла или смазки на фрикционные накладки может вызвать пробуксовку, что потребует замены диска.
Регулярная замена тормозной жидкости, как минимум раз в два года, предотвращает коррозию внутренних элементов цилиндров. Гигроскопичность жидкости приводит к накоплению влаги, что может вызвать ржавление поршней и заклинивание системы. Своевременное обслуживание обходится дешевле, чем полная замена сцепления или ремонт коробки передач.
Соблюдение температурных режимов также важно. При длительной работе с частично выжатым сцеплением, например, во время буксировки или в пробке, может происходить перегрев узлов. В таких ситуациях рекомендуется делать перерывы для охлаждения механизма. Правильная эксплуатация позволяет комплекту сцепления прослужить до 200-300 тысяч километров и более.
Поддержание системы сцепления в исправном состоянии — залог надежной работы трансмиссии КАМАЗ. Регулярная диагностика, замена расходных материалов и точная регулировка зазоров помогают избежать неожиданных поломок и простоев техники. Понимание принципов работы пневматического главного цилиндра и гидравлического цилиндра сцепления позволяет быстро выявить неисправность и устранить ее даже в полевых условиях, что обеспечивает выполнение транспортных задач в срок.
Методы диагностики механических повреждений
Диагностика механических повреждений привода сцепления КАМАЗ является важным этапом в процессе обслуживания и ремонта. Своевременное выявление неисправностей позволяет избежать серьезных поломок и продлить срок службы автомобиля. Существует несколько методов диагностики, каждый из которых имеет свои особенности и применяется в зависимости от характера предполагаемой неисправности.
Визуальный осмотр – это первый и самый простой метод диагностики. Он включает в себя проверку состояния видимых элементов привода сцепления, таких как тросы, рычаги, вилки и другие механизмы. Необходимо обратить внимание на наличие трещин, деформаций, коррозии и других повреждений. Также стоит проверить, нет ли утечек масла или других жидкостей, которые могут указывать на проблемы в системе.
Проверка свободного хода сцепления – этот метод позволяет определить, правильно ли отрегулировано сцепление. Для этого необходимо проверить, как сцепление реагирует на нажатие педали. Если свободный ход слишком велик или, наоборот, отсутствует, это может свидетельствовать о необходимости регулировки или замены компонентов привода.
Использование диагностического оборудования – современные технологии позволяют использовать специализированные устройства для диагностики состояния привода сцепления. Например, можно применять электронные системы диагностики, которые считывают коды ошибок и предоставляют информацию о состоянии различных узлов и агрегатов автомобиля. Это позволяет быстро и точно выявить неисправности.
Тестирование на стенде – в условиях специализированного сервиса можно провести тестирование привода сцепления на стенде. Это позволяет оценить работу сцепления под нагрузкой и выявить возможные механические повреждения, которые не всегда заметны при визуальном осмотре.
Анализ звуков – при работе сцепления могут возникать различные посторонние звуки, такие как скрежет, стук или визг. Эти звуки могут указывать на наличие механических повреждений, таких как износ подшипников, повреждение дисков сцепления или других компонентов. Важно обращать внимание на характер и источник звуков, чтобы точно определить место неисправности.
Каждый из перечисленных методов диагностики имеет свои преимущества и недостатки. Важно комбинировать их для получения наиболее полной картины состояния привода сцепления. При выявлении неисправностей необходимо незамедлительно проводить ремонтные работы, чтобы избежать серьезных последствий и обеспечить надежную работу автомобиля в будущем.
Проверка состояния сцепления и дисков
Проверка состояния сцепления и дисков является важным этапом диагностики привода сцепления на автомобилях КАМАЗ. Для начала необходимо визуально осмотреть сцепление на наличие видимых повреждений, таких как трещины, износ или деформация. Важно обратить внимание на состояние дисков сцепления, так как они подвергаются значительным нагрузкам и могут изнашиваться быстрее, чем другие компоненты.
Для более детальной проверки состояния дисков сцепления следует выполнить следующие шаги:
- Снятие сцепления: Для начала необходимо демонтировать сцепление с автомобиля. Это требует снятия коробки передач и других компонентов, которые могут мешать доступу к сцеплению.
- Осмотр фрикционных дисков: После снятия сцепления следует внимательно осмотреть фрикционные диски. Обратите внимание на толщину фрикционного материала. Если толщина меньше 3 мм, диски подлежат замене. Также проверьте наличие выработки или пятен перегрева на поверхности дисков.
- Проверка пружин: Важно проверить состояние пружин, которые обеспечивают прижатие дисков. Они должны быть в хорошем состоянии и не иметь признаков усталости или деформации. Если пружины ослаблены, это может привести к недостаточному прижиму дисков и, как следствие, к пробуксовке сцепления.
- Проверка маховика: Маховик также требует внимания. Он должен быть ровным и не иметь трещин или значительных изъянов. Если на маховике есть следы износа, его следует отшлифовать или заменить.
- Проверка выжимного подшипника: Выжимной подшипник должен свободно вращаться и не иметь люфта. Если он изношен, это может привести к неправильной работе сцепления.
После завершения проверки всех компонентов сцепления, необходимо провести сборку в обратном порядке, убедившись, что все детали установлены правильно и надежно закреплены. Важно также следить за моментами затяжки болтов, чтобы избежать их ослабления в процессе эксплуатации.
Регулярная проверка состояния сцепления и дисков позволяет предотвратить серьезные поломки и продлить срок службы автомобиля. Рекомендуется проводить диагностику не реже одного раза в год или при каждом плановом техническом обслуживании.
Ремонт и замена компонентов привода сцепления
Привод сцепления является важной частью трансмиссии автомобиля КАМАЗ, обеспечивая передачу крутящего момента от двигателя к коробке передач. В процессе эксплуатации привода сцепления могут возникать различные неисправности, требующие ремонта или замены его компонентов. В данной части статьи мы рассмотрим основные аспекты, связанные с ремонтом и заменой элементов привода сцепления.
Основные компоненты привода сцепления
Привод сцепления состоит из нескольких ключевых компонентов, включая:
- Сцепление: Основной элемент, который обеспечивает соединение и разъединение двигателя и трансмиссии.
- Выжимной подшипник: Устройство, которое передает усилие от педали сцепления к диску сцепления.
- Корзина сцепления: Элемент, который удерживает диск сцепления и обеспечивает его прижатие к маховику.
- Маховик: Компонент, на который устанавливается диск сцепления и который обеспечивает плавность работы двигателя.
Диагностика неисправностей
Перед началом ремонта необходимо провести диагностику привода сцепления. Основные признаки неисправностей включают:
- Проблемы с включением и выключением сцепления.
- Посторонние звуки при работе сцепления.
- Пробуксовка сцепления.
- Неправильная работа педали сцепления.
Для диагностики рекомендуется использовать специальное оборудование, а также визуально осмотреть все компоненты на наличие износа, трещин и других повреждений.
Процесс ремонта
Ремонт привода сцепления может включать следующие этапы:
- Снятие привода сцепления: Для начала необходимо демонтировать коробку передач и другие элементы, которые могут мешать доступу к сцеплению.
- Осмотр компонентов: После снятия сцепления следует тщательно осмотреть все его элементы на предмет износа и повреждений.
- Замена поврежденных частей: Если обнаружены дефекты, необходимо заменить изношенные или поврежденные компоненты, такие как диск сцепления, выжимной подшипник или корзину сцепления.
- Сборка и установка: После замены всех необходимых деталей следует собрать сцепление и установить его обратно на место, не забывая про правильную регулировку.
Замена компонентов
Замена отдельных компонентов привода сцепления может потребоваться в случае их значительного износа. Например, диск сцепления следует менять при появлении признаков пробуксовки или при наличии глубоких царапин на его поверхности. Выжимной подшипник также подлежит замене при наличии посторонних звуков или затруднений в работе педали сцепления.
Важно помнить, что при замене компонентов сцепления рекомендуется использовать оригинальные запчасти, так как это обеспечивает надежность и долговечность работы системы.
Заключение
Ремонт и замена компонентов привода сцепления КАМАЗ — это важные процессы, которые требуют внимательного подхода и соблюдения всех технологических норм. Правильная диагностика и своевременное обслуживание помогут избежать серьезных поломок и продлить срок службы автомобиля.
Выбор качественных запчастей для ремонта
При ремонте привода сцепления КАМАЗ одним из ключевых аспектов является выбор качественных запчастей. От этого зависит не только эффективность работы автомобиля, но и его безопасность на дороге. Рассмотрим основные критерии, на которые следует обратить внимание при выборе запчастей.
1. Оригинальность запчастей. При возможности рекомендуется использовать оригинальные запчасти, произведенные заводом-изготовителем. Они гарантируют полное соответствие техническим требованиям и стандартам, что обеспечивает надежную работу привода сцепления. Оригинальные детали имеют соответствующие сертификаты качества и проходят строгий контроль на всех этапах производства.
2. Качество материалов. При выборе запчастей важно обращать внимание на материалы, из которых они изготовлены. Высококачественные детали должны быть выполнены из прочных и износостойких материалов, таких как сталь или алюминий, которые способны выдерживать высокие нагрузки и температуры. Некачественные запчасти могут быстро выйти из строя, что приведет к дополнительным затратам на ремонт.
3. Репутация производителя. Перед покупкой запчастей стоит изучить репутацию производителя. Известные бренды, зарекомендовавшие себя на рынке, как правило, предлагают более надежные и качественные изделия. Рекомендуется ознакомиться с отзывами других автолюбителей и профессионалов, чтобы избежать покупки подделок или некачественной продукции.
4. Совместимость с автомобилем. При выборе запчастей необходимо учитывать их совместимость с конкретной моделью КАМАЗа. Неправильно подобранные детали могут привести к неправильной работе системы сцепления и, как следствие, к поломке автомобиля. Для этого стоит обратиться к технической документации или консультироваться с опытными механиками.
5. Гарантия и сервисное обслуживание. При покупке запчастей важно уточнить наличие гарантии. Качественные производители предлагают гарантию на свои изделия, что свидетельствует о их уверенности в надежности своей продукции. Также стоит обратить внимание на возможность сервисного обслуживания и наличие запасных частей в дальнейшем.
6. Цена. Цена запчастей также играет важную роль. Слишком низкая стоимость может свидетельствовать о низком качестве продукции. Однако высокая цена не всегда гарантирует отличное качество. Рекомендуется сравнивать цены на аналогичные детали от разных производителей и выбирать оптимальный вариант, который сочетает в себе разумную цену и высокое качество.
В заключение, выбор качественных запчастей для ремонта привода сцепления КАМАЗ требует внимательности и тщательного подхода. Следуя вышеуказанным рекомендациям, можно значительно повысить шансы на успешный и долговечный ремонт, что в свою очередь обеспечит надежную работу автомобиля на протяжении долгого времени.
Профилактика и уход за системой сцепления
Система сцепления является одной из ключевых частей трансмиссии автомобиля КАМАЗ, обеспечивающей плавное переключение передач и передачу крутящего момента от двигателя к коробке передач. Для обеспечения надежной работы сцепления необходимо регулярно проводить профилактические мероприятия и уход за системой. Это поможет избежать серьезных поломок и продлить срок службы компонентов.
Первым шагом в профилактике является регулярная проверка уровня и состояния сцепления. Важно следить за состоянием рабочей жидкости, которая должна быть чистой и не содержать загрязнений. Рекомендуется менять жидкость каждые 30-50 тысяч километров пробега, а также проверять герметичность системы на наличие утечек.
Следующий аспект — это осмотр механических компонентов сцепления. Важно проверять состояние дисков сцепления, которые могут изнашиваться в процессе эксплуатации. Признаки износа включают проскальзывание сцепления, шумы при переключении передач и вибрации. Если диски имеют значительный износ, их необходимо заменить.
Также следует обратить внимание на состояние пружин и выжимного подшипника. Пружины должны обеспечивать необходимое усилие для полного сцепления, а подшипник должен свободно вращаться и не иметь заеданий. При обнаружении дефектов этих компонентов рекомендуется их заменять.
Не менее важным является контроль за регулировкой сцепления. Неправильная регулировка может привести к преждевременному износу дисков и другим проблемам. Регулировка должна проводиться в соответствии с рекомендациями производителя, что обеспечит правильное функционирование системы.
Кроме того, стоит обратить внимание на эксплуатацию автомобиля. Избегайте резкого старта и перегрузки, так как это может негативно сказаться на работе сцепления. Правильное использование сцепления при переключении передач также поможет избежать его быстрого износа.
В заключение, регулярная профилактика и уход за системой сцепления КАМАЗ — это залог надежной работы автомобиля. Следуя простым рекомендациям, можно значительно продлить срок службы сцепления и избежать дорогостоящего ремонта.
