В данной статье мы рассмотрим проблему тугой педали сцепления на грузовиках КАМАЗ, которая может значительно усложнить управление автомобилем и привести к преждевременному износу компонентов трансмиссии. Правильная диагностика и устранение данной неисправности являются ключевыми для обеспечения безопасности и комфорта вождения. Мы подробно разберем возможные причины жесткого хода педали, а также предложим эффективные методы устранения проблемы, включая анализ работы пневмогидравлического усилителя (ПГУ) и привода сцепления. Эта информация будет полезна как профессиональным механикам, так и владельцам автомобилей, стремящимся поддерживать свои машины в исправном состоянии.
Анализ работы пневмогидравлического усилителя (ПГУ)
Ключевым компонентом, упрощающим работу водителя, является пневмогидравлический усилитель сцепления (ПГУ). Этот механизм использует энергию сжатого воздуха из пневмосистемы автомобиля для создания дополнительного усилия, необходимого для выжима сцепления. Если педаль сцепления стала жесткой, стоит обратить внимание на этот узел, так как он подвергается наибольшим нагрузкам.
Внутри корпуса усилителя находится поршень, который разделяет гидравлическую и пневматическую камеры. При нажатии на педаль жидкость под давлением поступает в гидравлическую часть, открывая воздушный клапан. Сжатый воздух толкает поршень, который через шток воздействует на рычаг выключения сцепления. Если манжеты теряют герметичность или поршень заклинивает, это снижает эффективность работы усилителя.
Одной из распространенных причин жесткого хода сцепления является попадание конденсата и масла в пневматическую часть усилителя. Влага может вызвать коррозию цилиндра и разбухание резинок, что увеличивает трение при движении поршня. Масло, поступающее из компрессора, смешивается с пылью, образуя абразивную массу, которая разрушает поверхность цилиндра.
Диагностика пневматической части ПГУ
Проверка начинается с анализа подачи воздуха. Часто встречается ситуация, когда воздушный клапан заедает в закрытом положении или не открывает проходное сечение полностью. Это может происходить из-за поломки пружины клапана или загрязнения седла.
Для проверки необходимо отсоединить подводящий шланг от пневматического усилителя и подать воздух напрямую, наблюдая за поведением штока. Если шток движется плавно и с достаточной силой, это свидетельствует о исправности пневматической системы. В противном случае проблему следует искать в гидравлической или механической части. Заедание штока на любом этапе его движения указывает на наличие внутренних дефектов цилиндра.
Также важно проверить состояние воздушного фильтра, установленного в магистрали перед усилителем. Засоренный фильтр создает сопротивление потоку воздуха, что приводит к медленному или недостаточному увеличению давления в камере для полного хода поршня.
⚠️ Внимание: Перед разборкой пневматического усилителя обязательно сбросьте давление из пневмосистемы, несколько раз нажав на педали тормоза и сцепления при выключенном двигателе. Остаточное давление может вызвать травмы во время разборки.
Необходимо учитывать, что на различных модификациях грузовиков могут устанавливаться усилители от разных производителей, таких как WABCO или КАМАЗ. Хотя конструктивно они схожи, могут быть различия в расположении штуцеров и размерах уплотнителей, что требует внимательного подхода при выборе ремкомплекта.
| Проблема | Возможные причины | Рекомендуемые действия |
|---|---|---|
| Тугая педаль сцепления | Износ тросика сцепления | Заменить тросик сцепления |
| Неправильная регулировка сцепления | Отрегулировать сцепление | |
| Загрязнение или повреждение механизма | Очистить или заменить поврежденные детали | |
| Нехватка смазки в механизме сцепления | Смазать все подвижные части | |
| Неисправность главного цилиндра сцепления | Проверить и заменить главный цилиндр | |
| Неисправность рабочего цилиндра сцепления | Проверить и заменить рабочий цилиндр |
Интересные факты
Вот несколько интересных фактов о диагностике и устранении тугой педали сцепления на КАМАЗ:
Механизм сцепления: На КАМАЗах используется механическая система сцепления, которая может быть подвержена износу. Тугая педаль сцепления часто указывает на проблемы с тросом сцепления или его натяжением. Регулярная проверка и смазка троса могут значительно улучшить работу педали.
Гидравлическая система: Некоторые модели КАМАЗа оснащены гидравлическим сцеплением. В этом случае тугая педаль может быть связана с утечками жидкости или воздухом в системе. Проверка уровня жидкости и состояния цилиндров может помочь выявить проблему.
Проблемы с выжимным подшипником: Тугая педаль сцепления может также указывать на проблемы с выжимным подшипником. Если он изношен или заклинил, это может привести к увеличению усилия, необходимого для нажатия на педаль. Замена подшипника может решить проблему и улучшить комфорт управления автомобилем.
Дефектовка гидравлического тракта и главного цилиндра

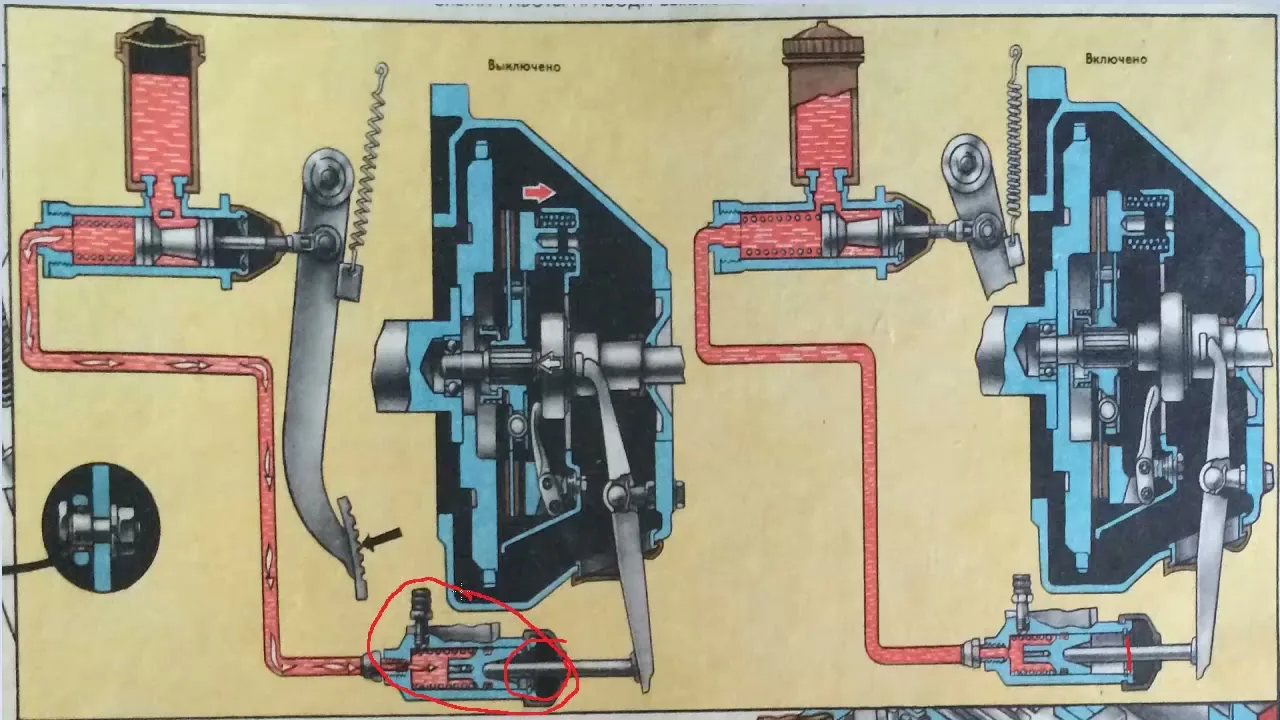

Гидравлическая система передает усилие от педали к усилителю, и любые проблемы в этом контуре влияют на плавность хода. Главный цилиндр сцепления (ГЦС) создает начальное давление жидкости. Износ манжет поршня ГЦС или задиры на поверхности цилиндра могут привести к тому, что поршень не возвращается в исходное положение или движется с повышенным сопротивлением.
Жидкость в системе не только выполняет функцию рабочего элемента, но и служит смазкой для резинок. Старая гидравлическая жидкость (например, Нева или RosDOT-4) теряет свои свойства и становится более вязкой, особенно в холодное время года, что увеличивает усилие на педали. Влага, проникающая в систему через вентиляционные отверстия бачка, способствует коррозии внутренних поверхностей.
Трубопроводы и шланги также требуют проверки. Внутренний слой резиновых шлангов высокого давления может начать расслаиваться. Образовавшиеся частицы резины могут перекрывать сечение канала или создавать эффект обратного клапана, что мешает свободному движению жидкости при возврате педали.

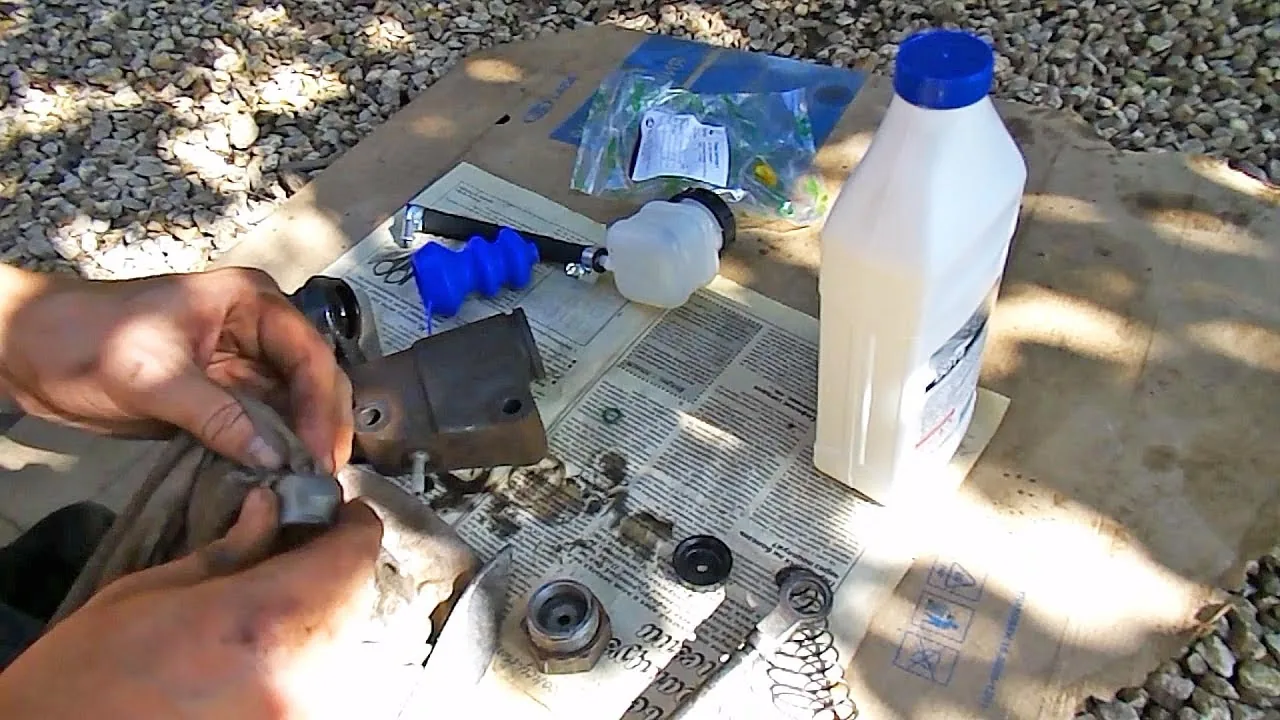

Проверка рабочего цилиндра и прокачка системы
Рабочий цилиндр сцепления может быть частью главного цилиндра или установлен отдельно. Иногда он становится источником неисправностей. Если толкатель рабочего цилиндра смещен или изношен, это приводит к увеличению трения. Регулировка свободного хода толкателя необходима при любом вмешательстве в систему.
Процедура удаления воздуха из системы (прокачка) должна выполняться строго по установленным рекомендациям. Наличие воздушных пузырьков может сделать педаль сцепления «ватной» или слишком жесткой из-за сжимаемости газовой смеси. Лучше всего проводить прокачку вдвоем, следя за уровнем жидкости в бачке, чтобы избежать повторного завоздушивания системы.
Качество используемой жидкости напрямую влияет на срок службы резинок манжет. Смешивание жидкостей на разных основах (например, минеральной и гликолевой) строго запрещено, так как это может вызвать химическую реакцию, приводящую к разбуханию резины и заклиниванию поршней.
| Параметр | Норма | Критическое состояние |
|---|---|---|
| Свободный ход педали | 6-15 мм | Менее 5 мм или более 20 мм |
| Давление в пневмосистеме | 6.5 - 8.0 кгс/см² | Ниже 5.5 кгс/см² |
| Ход штока ПГУ | 25-35 мм | Неравномерный ход или заедание |
Механические неисправности привода и корзины
Если пневматическая и гидравлическая системы работают нормально, следует обратить внимание на механическую часть. Тяги, вилки и рычаги имеют шарнирные соединения, которые со временем могут терять подвижность. Недостаток смазки в пальцах и втулках приводит к окислению и коррозии, что делает подвижные соединения неподвижными.
Вилка, отвечающая за выключение сцепления и передающая усилие на муфту, может иметь трещины или искривленную форму. Изменение формы вилки влияет на направление приложения силы, что заставляет ее работать с перекосом. Это создает значительное сопротивление при перемещении муфты по первичному валу трансмиссии.
Состояние нажимного диска (корзины) также влияет на процесс выжимания сцепления. Лепестки диафрагменной пружины со временем могут уставать, ломаться или иметь различную высоту. Если один из лепестков выше остальных, это приводит к перекосу муфты при выжиме, что вызывает закусывание и резкий рост усилия.
Состояние выжимного подшипника и направляющей
Муфта отключения сцепления, или выжимной подшипник, перемещается по направляющей втулке. Со временем на этой поверхности скапливаются продукты износа фрикционных накладок, смешанные с маслом. Эта абразивная смесь затрудняет свободное движение подшипника.
Если на направляющей втулке образуются задиры или выработка, подшипник может застревать. В некоторых случаях он может вращаться вместе с лепестками корзины, что полностью блокирует работу механизма. Замена подшипника и очистка направляющей — обязательные процедуры при демонтаже коробки передач.
При замене диска сцепления рекомендуется одновременно обновить корзину и выжимной подшипник. Установка нового диска на изношенную корзину может привести к неравномерному износу и повторным проблемам с жесткостью педали в ближайшее время.
Регулировка и настройка свободного хода
Правильная настройка свободного хода педали сцепления — важный аспект, обеспечивающий корректную работу всего сцепления. Недостаточный свободный ход может привести к постоянному прижатию выжимного подшипника к лепесткам корзины, что вызывает его преждевременный износ и неполное отключение сцепления. Это может проявляться в жесткости при работе.
С другой стороны, избыточный свободный ход уменьшает рабочий ход муфты, что может привести к неполному отключению сцепления. Водителю придется прикладывать больше усилий для нажатия на педаль, чтобы преодолеть сопротивление шестерен при переключении передач. Регулировка свободного хода осуществляется путем изменения длины штока пневмогидравлического усилителя.
Настройка производится с помощью вращения регулировочного болта на штоке ПГУ. Закручивание болта уменьшает свободный ход, а выкручивание — увеличивает его. После каждой регулировки важно проверять ход педали с помощью линейки и удостовериться, что полный ход вилки сцепления достаточен для полного размыкания дисков.
Необходимо учитывать, что на автомобилях с механической коробкой передач моделей 154 или 152, а также на современных ZF, требования к регулировке могут немного варьироваться. Точные параметры свободного хода всегда можно найти в руководстве по эксплуатации для конкретной модели автомобиля.
⚠️ Важно: Неправильная настройка свободного хода может привести к «прилипанию» дисков сцепления или к пробуксовке, что может вызвать перегрев и повреждение фрикционных накладок.
Типичные ошибки при ремонте привода
При попытке самостоятельно решить проблему с тугой педалью сцепления можно допустить ошибки, которые усугубят ситуацию. Осознание этих ошибок поможет избежать ненужных расходов и повторных ремонтов.
- Игнорирование чистоты при сборке ПГУ — даже мелкая пыль или ворсинка, попавшие в гидравлическую часть усилителя, могут привести к заклиниванию клапана или повреждению манжеты, что вызовет отказ узла сразу после установки.
- Использование неподходящих смазок — применение литиевых смазок или солидола в гидравлической системе недопустимо, так как они не совместимы с тормозной жидкостью и могут вызвать разбухание резины. Следует использовать только специальные смазки для тормозных систем.
- Отсутствие проверки геометрии деталей — установка новой корзины на кривую вилку или изогнутую тягу не приведет к желаемому результату, так как механическое напряжение в системе останется.
- Неполная прокачка системы — оставшийся в системе воздух сжимается под давлением, что делает педаль жесткой и неинформативной. Это часто ошибочно воспринимается как неисправность самой корзины.
Ремонт сцепления требует внимательности и соблюдения технологических норм. Каждый элемент, от педали до коробки передач, должен быть проверен на наличие свободного хода и заеданий. Комплексный подход к диагностике позволяет точно выявить причину неисправности и устранить ее, возвращая автомобилю легкость в управлении.
Регулярное обслуживание пневмогидравлического усилителя и замена жидкости в гидроприводе значительно увеличивают срок службы всего механизма сцепления. Пренебрежение первыми признаками тугой педали неизбежно приведет к более дорогому ремонту, который может включать замену дорогостоящих агрегатов трансмиссии.
Проверка состояния сцепления и дисков
Для диагностики тугой педали сцепления на КАМАЗ необходимо начать с проверки состояния сцепления и его компонентов. Сцепление – это ключевой элемент трансмиссии, который обеспечивает передачу крутящего момента от двигателя к коробке передач. Если сцепление работает неправильно, это может привести к затруднениям в управлении автомобилем и даже к поломке трансмиссии.
Первым шагом в проверке состояния сцепления является визуальный осмотр. Необходимо убедиться, что все компоненты сцепления, такие как главный и рабочий цилиндры, не имеют утечек жидкости. Утечки могут привести к недостаточному давлению в системе, что, в свою очередь, вызывает тугую педаль сцепления. Также стоит проверить состояние гидравлических шлангов на наличие трещин и износа.
Далее следует проверить уровень жидкости в гидравлической системе сцепления. Низкий уровень жидкости может указывать на утечку, а также на необходимость долива. Рекомендуется использовать жидкость, соответствующую спецификациям производителя.
После этого необходимо проверить состояние сцепления и дисков. Для этого можно выполнить следующие действия:
- Проверка выжимного подшипника: Выжимной подшипник должен свободно вращаться и не иметь заеданий. Если он заедает, это может привести к затруднениям при нажатии на педаль сцепления.
- Проверка дисков сцепления: Износ фрикционных дисков может вызвать проблемы с сцеплением. Для этого необходимо снять сцепление и визуально осмотреть диски на наличие трещин, выработки или других повреждений. Если диски изношены, их необходимо заменить.
- Проверка пружин: Пружины, которые удерживают диски сцепления, также должны быть в хорошем состоянии. Если пружины ослаблены или повреждены, это может привести к неправильной работе сцепления.
Кроме того, стоит обратить внимание на состояние маховика. Если на маховике есть задиры или другие повреждения, это может негативно сказаться на работе сцепления. В некоторых случаях может потребоваться его шлифовка или замена.
После проверки всех компонентов сцепления, необходимо провести тест-драйв автомобиля. При этом следует обратить внимание на легкость нажатия на педаль сцепления и отсутствие посторонних звуков при работе сцепления. Если педаль продолжает оставаться тугой, возможно, причина кроется в неисправности главного цилиндра или других элементов системы.
Таким образом, тщательная проверка состояния сцепления и его компонентов является важным этапом в диагностике тугой педали сцепления на КАМАЗ. Это поможет выявить и устранить проблемы, обеспечивая надежную и безопасную работу автомобиля.
Оценка износа фрикционных дисков
Фрикционные диски являются одним из ключевых компонентов системы сцепления, и их состояние напрямую влияет на работу педали сцепления. При диагностике тугой педали сцепления важно оценить степень износа фрикционных дисков, так как это может быть одной из причин возникновения проблемы.
Первым шагом в оценке износа фрикционных дисков является визуальный осмотр. Необходимо снять защитный кожух сцепления и внимательно осмотреть диски на наличие трещин, сколов или других повреждений. Также стоит обратить внимание на толщину фрикционного материала. Если толщина диска меньше минимально допустимого значения, это свидетельствует о необходимости замены.
Для более точной оценки состояния фрикционных дисков можно использовать специальный инструмент — штангенциркуль. С его помощью измеряют толщину фрикционного слоя в нескольких местах, чтобы исключить неравномерный износ. Если разница в толщине превышает допустимые нормы, это также указывает на необходимость замены дисков.
Кроме того, стоит проверить наличие следов перегрева на поверхности дисков. Если фрикционные диски имеют синие или черные пятна, это может свидетельствовать о перегреве, что также негативно сказывается на их функциональности. Перегрев может быть вызван неправильной регулировкой сцепления или частым пробуксовыванием, что приводит к ускоренному износу.
Важно также обратить внимание на состояние пружин и других элементов сцепления. Износ пружин может привести к недостаточному прижиму фрикционных дисков, что также может быть причиной тугой педали сцепления. Если пружины имеют деформации или потеряли свою упругость, их необходимо заменить.
После завершения визуального осмотра и измерений, следует провести тестирование сцепления. Для этого необходимо запустить двигатель и попробовать переключить передачи. Если переключение происходит с трудом или с характерными щелчками, это может указывать на проблемы с фрикционными дисками или другими компонентами системы сцепления.
В случае выявления износа фрикционных дисков, рекомендуется заменить их на новые, соответствующие спецификациям производителя. При установке новых дисков важно следовать рекомендациям по их обкатке, чтобы обеспечить долговечность и надежность работы сцепления.
Анализ работы педали сцепления и её механизмов
Педаль сцепления является важным элементом трансмиссии автомобиля, обеспечивая плавное переключение передач и контроль над движением. Тугость педали сцепления может быть вызвана различными факторами, и для успешной диагностики необходимо провести анализ работы как самой педали, так и её механизмов.
Первым шагом в анализе работы педали сцепления является проверка её положения и свободного хода. Педаль должна иметь определённый зазор, который позволяет ей свободно перемещаться. Если зазор недостаточен, это может привести к затруднениям при нажатии на педаль и её возврате в исходное положение. Для проверки свободного хода необходимо нажать на педаль и убедиться, что она возвращается в исходное положение без каких-либо препятствий.
Следующим этапом является осмотр механизма привода сцепления. В зависимости от модели КАМАЗа, сцепление может быть механическим или гидравлическим. В механических системах необходимо проверить состояние тросов и рычагов, которые могут быть изношены или повреждены. Износ троса может привести к увеличению усилия, необходимого для нажатия на педаль. В гидравлических системах следует обратить внимание на уровень жидкости в бачке, а также на наличие утечек в системе. Низкий уровень жидкости или утечки могут привести к недостаточному давлению в системе, что также вызывает тугость педали.
Кроме того, необходимо проверить состояние сцепления и его компонентов. Износ диска сцепления, повреждение пружин или других элементов может привести к неправильной работе механизма. Если сцепление не disengages полностью, это может создать дополнительное сопротивление при нажатии на педаль. Важно также обратить внимание на состояние выжимного подшипника, который может заедать или изнашиваться, что также влияет на работу педали.
Не менее важным аспектом является проверка крепления всех элементов системы сцепления. Ослабленные или повреждённые крепления могут привести к неправильной работе механизма и увеличению усилия, необходимого для нажатия на педаль. Рекомендуется периодически проверять и подтягивать все соединения, чтобы избежать проблем с работой сцепления.
В заключение, анализ работы педали сцепления и её механизмов требует внимательного подхода и проверки всех возможных причин тугости. Регулярное техническое обслуживание и диагностика помогут предотвратить возникновение проблем и обеспечат надёжную работу трансмиссии автомобиля.
Проверка на наличие заеданий и люфтов
При диагностике тугой педали сцепления на КАМАЗ важно провести тщательную проверку на наличие заеданий и люфтов в системе управления сцеплением. Эти факторы могут значительно влиять на работу сцепления и вызывать трудности при его использовании.
Первым шагом в проверке является осмотр механизма сцепления. Необходимо убедиться, что все компоненты системы находятся в исправном состоянии. Проверьте, нет ли видимых повреждений на педали сцепления, а также на тягах и рычагах, которые могут быть причиной заедания. Обратите внимание на наличие коррозии или загрязнений, которые могут препятствовать свободному движению механизма.
Далее следует проверить наличие люфтов в соединениях. Для этого аккуратно покачайте педаль сцепления в разных направлениях. Если вы заметили значительный люфт, это может указывать на износ подшипников или других элементов системы. В таком случае рекомендуется заменить изношенные детали, чтобы восстановить нормальную работу сцепления.
Также важно проверить состояние тросов и кабелей, если они используются в системе сцепления. Износ или повреждение троса может привести к затруднению в работе педали. Убедитесь, что тросы не перекручены и не имеют трещин. При необходимости замените их на новые.
Следующим этапом является проверка гидравлической системы, если она установлена. Проверьте уровень жидкости в бачке, а также наличие утечек в шлангах и соединениях. Утечки могут привести к недостаточному давлению в системе, что также может вызывать тугую работу педали сцепления. Если уровень жидкости низкий, долейте необходимое количество и проверьте работу системы.
Не забудьте также проверить главный и рабочий цилиндры сцепления. Если они имеют признаки утечки или повреждения, их необходимо заменить. Важно помнить, что даже небольшие неисправности в этих компонентах могут значительно повлиять на работу сцепления.
После завершения всех проверок и устранения выявленных проблем, рекомендуется провести тест-драйв автомобиля. Это поможет убедиться в том, что педаль сцепления работает плавно и без заеданий. Если после всех проведенных мероприятий проблема не устранена, возможно, потребуется более глубокая диагностика системы сцепления или обращение к специалистам.
Обслуживание и смазка механизмов сцепления
Обслуживание и смазка механизмов сцепления являются ключевыми аспектами, которые способствуют нормальному функционированию системы сцепления на автомобилях КАМАЗ. Правильное обслуживание позволяет предотвратить возникновение проблем, таких как тугая педаль сцепления, и продлить срок службы всех компонентов.
Первым шагом в обслуживании механизмов сцепления является регулярная проверка уровня и состояния рабочей жидкости. В большинстве случаев используется гидравлическая жидкость, которая должна быть чистой и не содержать загрязнений. При обнаружении загрязнений или пониженного уровня жидкости необходимо произвести ее замену и прокачку системы, чтобы удалить воздух, который может вызвать проблемы с работой сцепления.
Следующий важный аспект — это осмотр и смазка механических компонентов сцепления. В частности, необходимо обратить внимание на следующие элементы:
- Педаль сцепления: Проверьте, нет ли заеданий или износа в местах соединения с рычагом сцепления. Если педаль тугая, возможно, требуется смазка подшипников и осей, а также проверка на наличие механических повреждений.
- Рычаг сцепления: Убедитесь, что рычаг свободно перемещается и не имеет коррозии. При необходимости его следует смазать специальными смазочными материалами, которые обеспечивают долговременную защиту от износа.
- Гидравлический цилиндр: Проверьте состояние уплотнительных колец и наличие утечек. Утечки могут привести к снижению давления в системе и, как следствие, к тугой педали сцепления.
Смазка должна производиться с использованием рекомендованных производителем смазочных материалов. Это может быть как литиевая смазка, так и специальные жидкости для гидравлических систем. Важно не использовать неподходящие смазки, так как это может привести к повреждению компонентов.
Кроме того, следует регулярно проверять состояние сцепления, включая диск сцепления и маховик. Износ этих компонентов может привести к неправильной работе системы и затруднению в управлении автомобилем. Если вы заметили, что сцепление начинает проскальзывать или педаль становится тугой, это может быть признаком необходимости замены этих деталей.
Наконец, не забывайте о регулярном техническом обслуживании автомобиля в целом. Профессиональная диагностика и обслуживание помогут выявить потенциальные проблемы на ранних стадиях и избежать серьезных поломок в будущем. Следуя этим рекомендациям, вы сможете поддерживать систему сцепления вашего КАМАЗа в отличном состоянии и избежать неприятных ситуаций на дороге.
