Проблема закусывания педали сцепления на грузовиках КАМАЗ может существенно осложнить управление автомобилем и привести к серьезным последствиям в эксплуатации. В данной статье мы подробно рассмотрим основные причины залипания педали, а также предложим эффективные методы диагностики и ремонта, включая проверку главного цилиндра, пневматического главного устройства (ПГУ) и корзины сцепления. Знание этих аспектов поможет владельцам и механикам быстро и качественно устранить неисправности, обеспечивая безопасность и надежность работы автомобиля.
Диагностика механической части привода
Начинать диагностику неисправностей следует с проверки механических элементов, так как они подвержены внешним воздействиям и износу. Если педаль сцепления заедает, в первую очередь стоит обратить внимание на шарнирное соединение оси педали. На практике, особенно у старых моделей КАМАЗ, втулки оси часто изнашиваются или закисают из-за недостатка смазки, что приводит к повышенному трению.
Также необходимо проверить состояние и правильность установки возвратной пружины. Этот элемент отвечает за усилие, возвращающее педаль в исходное положение. Если пружина растянута, сломана или смещена, она не сможет преодолеть сопротивление внутренних механизмов, и педаль останется в нижнем положении.
Особое внимание стоит уделить рычагу педали. В редких случаях, особенно после кузовного ремонта или аварий, может нарушиться геометрия кронштейна. Это приводит к тому, что при движении педали она может упираться в пол или коврик, не возвращаясь полностью. Также следует исключить возможность зацепления посторонних предметов в области хода педали.
Если при внешнем осмотре механических повреждений не обнаружено, необходимо проверить свободный ход толкателя главного цилиндра. Неправильная регулировка зазора между штоком и поршнем может привести к перекрытию компенсационного отверстия, создавая избыточное давление в системе и мешая нормальному движению жидкости.
Для проверки механики рекомендуется временно отсоединить толкатель от педали и вручную пройти полный цикл хода. Если педаль движется свободно, без рывков и заеданий, проблема может заключаться в гидравлической системе или самом сцеплении.
⚠️ Внимание: Перед началом работ по снятию и разборке привода обязательно убедитесь, что автомобиль стоит на ровной поверхности, колеса зафиксированы упорами, а двигатель выключен. Самопроизвольное движение тяжелого грузовика во время работ под ним недопустимо.
Неисправности главного цилиндра сцепления

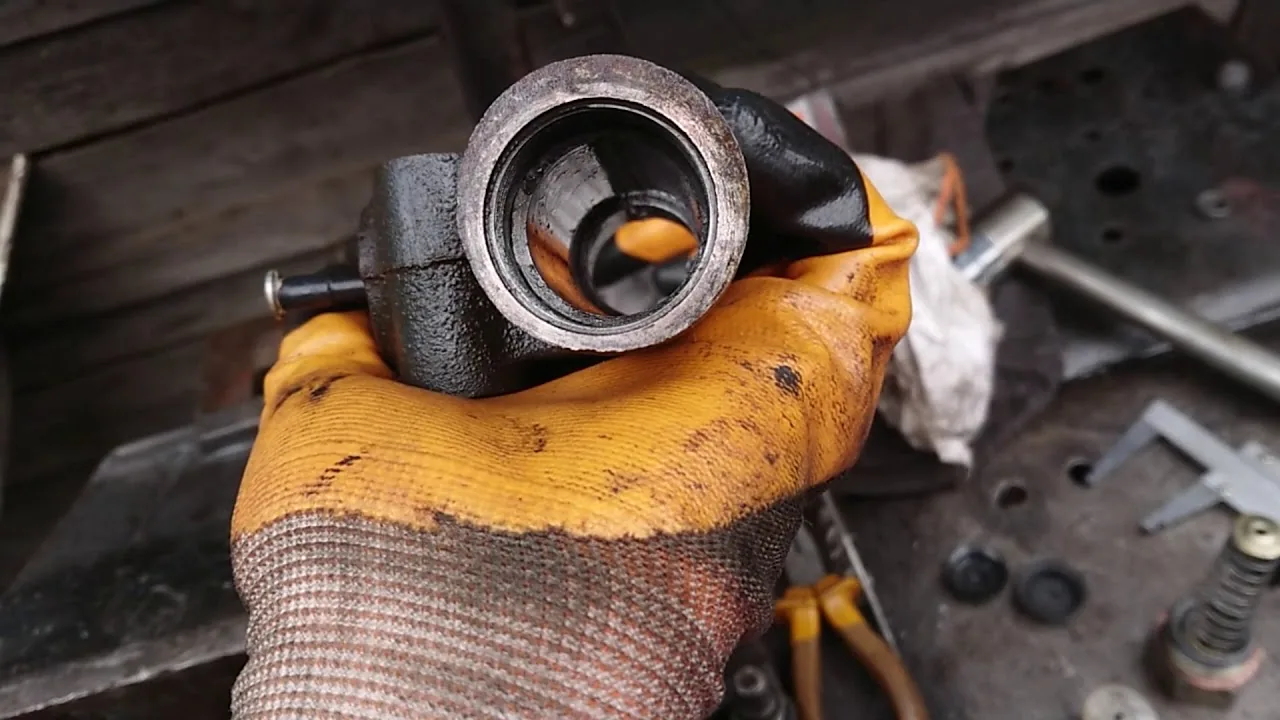

Главный цилиндр сцепления (ГЦС) — ключевой элемент гидравлической системы, отвечающий за создание давления для перемещения рабочего поршня. Если педаль сцепления начинает закусывать, одной из вероятных причин может быть разбухание резинок манжет поршня. Это происходит, когда в систему попадает некачественная тормозная жидкость или влага, что приводит к увеличению диаметра уплотнителей.
Из-за разбухания манжеты поршень теряет подвижность: его движение замедляется или полностью блокируется. В такой ситуации педаль может опускаться с большим усилием, а возврат в исходное положение становится невозможным без посторонней помощи. Часто это сопровождается полным отсутствием свободного хода педали.
Еще одной причиной заедания может быть коррозия внутренней поверхности цилиндра. Ржавчина на стенках создает задиры, в которых застревает поршень. Даже незначительные повреждения металла могут нарушить герметичность и плавность работы, что делает движение привода резким и некомфортным.
Не следует забывать и о загрязнении рабочей жидкости. Продукты износа резины, грязь и металлические частицы могут накапливаться в перепускных каналах, блокируя поток жидкости. В этом случае давление не сбрасывается после отпускания педали, и сцепление остается в выжатом состоянии.
Для диагностики ГЦС необходимо провести визуальный осмотр на наличие подтеков жидкости. Если внешних утечек не обнаружено, но педаль ведет себя странно, цилиндр следует снять и проверить. Ремонт обычно включает замену ремкомплекта, однако при наличии коррозии на зеркальной поверхности цилиндра может потребоваться полная замена узла.
Важно отметить, что использование тормозной жидкости неподходящего стандарта (например, неправильное смешивание DOT-3 и DOT-4 или использование жидкости низкого качества) является одной из основных причин выхода манжет из строя. Качество жидкости напрямую влияет на срок службы уплотнителей.
| Причины закусывания педали сцепления | Симптомы | Методы ремонта |
|---|---|---|
| Износ или повреждение троса сцепления | Педаль сцепления заедает | Замена троса сцепления |
| Неправильная регулировка сцепления | Педаль не возвращается в исходное положение | Регулировка сцепления |
| Поломка или износ вилки сцепления | Увеличение усилия на педали | Замена вилки сцепления |
| Загрязнение или недостаток смазки | Скрип или стук при нажатии | Смазка механизмов сцепления |
| Повреждение подшипника сцепления | Неправильная работа сцепления | Замена подшипника |
Интересные факты
Вот несколько интересных фактов о проблеме "закусывания" педали сцепления на КАМАЗах, а также о причинах и методах ремонта:
Причины закусывания: Одной из основных причин закусывания педали сцепления является износ или повреждение компонентов системы сцепления, таких как выжимной подшипник, пружины или сам диск сцепления. Также это может быть связано с недостаточным уровнем жидкости в гидравлической системе или загрязнением трубопроводов.
Методы диагностики: Для выявления проблемы механики часто используют метод "проверки на ощупь". Если педаль сцепления не возвращается в исходное положение или ощущается заедание, это может указывать на необходимость проверки всех элементов системы. Также важно обратить внимание на уровень и состояние сцепляющей жидкости.
Профилактика и обслуживание: Регулярное техническое обслуживание и замена жидкости в гидравлической системе сцепления могут значительно снизить риск закусывания педали. Рекомендуется проводить диагностику системы сцепления каждые 30-50 тысяч километров пробега, что поможет избежать серьезных поломок и дорогостоящего ремонта.
Проблемы с Пневмогидроусилителем (ПГУ)
Пневмогидроусилитель (ПГУ) на грузовиках КАМАЗ увеличивает усилие, которое водитель прикладывает к педали. Эта система сочетает элементы гидравлического и пневматического привода. Если педаль сцепления закусывает, причиной могут быть заедание поршня следящего устройства или клапана управления.
Внутри ПГУ находятся уплотнительные кольца и манжеты, которые со временем теряют свои свойства. Если масло из пневмосистемы попадает в воздушную часть усилителя, это может привести к разбуханию резинок пневматического поршня. В результате поршень может перекоситься и застрять в цилиндре, что блокирует возврат педали.
Необходимо также проверить состояние перепускного клапана. Если он загрязнен или поврежден, стравливание воздуха после выключения сцепления может быть неполным. Остаточное давление в пневматической камере продолжает давить на шток, удерживая педаль в нажатом состоянии.
Износ штока поршня ПГУ — еще одна распространенная проблема. При длительной эксплуатации шток может деформироваться или покрываться нагаром, что затрудняет его движение в направляющих втулках. Это создает эффект «закусывания», особенно в холодное время года.
Для диагностики работы ПГУ можно временно отключить подачу воздуха от пневмосистемы. Если после этого педаль начинает возвращаться нормально (хотя и с большим усилием), проблема связана с пневматической частью усилителя. В противном случае следует искать неисправность в гидравлической системе или сцеплении.
Регулировка штока ПГУ также важна. Если ход штока слишком короткий или длинный, это может нарушить работу клапанов и привести к неправильному сбросу давления. Точная настройка осуществляется с помощью регулировочной гайки на штоке толкателя.
Дефекты корзины и выжимного подшипника
Если гидравлическая и пневматическая системы работают исправно, но педаль сцепления закусывает, причина может быть в самом механизме сцепления. Наиболее распространенной проблемой является повреждение или деформация диафрагменной пружины корзины сцепления. Лепестки пружины могут сломаться или измениться, попадая в зазор между подвижными элементами, что мешает их нормальному движению.
Выжимной подшипник также может вызвать неисправность. Если он разрушен, обойма может заклинить на направляющей втулке. Это приведет к тому, что подшипник не сможет вернуться в исходное положение после отключения сцепления, удерживая нажимной диск в сжатом состоянии и оставляя педаль в нижнем положении.
Заклинивание первичного вала коробки передач — еще одна возможная причина. Если шлицы вала окислились или повреждены, ведомый диск сцепления не сможет сместиться назад по валу. Это создаст ситуацию, когда сцепление не разомкнется, независимо от усилия на педали.
Симптомами неисправностей с корзиной могут быть рывки при старте, шум или гул при выжатом сцеплении, а также трудности с включением передач. Если педаль закусывает время от времени и сопровождается металлическим скрежетом, это может указывать на высокий риск механического повреждения элементов сцепления.
Для диагностики этих узлов необходимо снять коробку передач. Визуальный осмотр поможет выявить поврежденные пружины, отсутствие фрикционных накладок или задиры на поверхности маховика. Эксплуатация автомобиля с неисправной корзиной крайне опасна, так как это может привести к поломке трансмиссии и аварийным ситуациям.
Регулировка и обслуживание системы
Своевременная настройка свободного хода сцепления предотвращает множество проблем, включая заклинивание. Оптимальный свободный ход должен составлять 15–25 мм. Если он меньше, поршень главного цилиндра сцепления может закрыть компенсационное отверстие, что приведет к повышению давления и заеданию.
Регулировка осуществляется изменением длины штока толкателя рабочего цилиндра сцепления или с помощью регулировочного болта на рычаге педали. После каждой настройки важно проверить, как полностью выключается сцепление и насколько легко переключаются передачи при работающем двигателе.
Обслуживание системы включает регулярную замену тормозной жидкости. Жидкость гигроскопична и может накапливать влагу, что приводит к коррозии внутренних стенок цилиндров. Рекомендуется менять жидкость не реже одного раза в два года или каждые 60 тысяч километров пробега.
Смазка шарнирных соединений педали и вилки выключения сцепления должна проводиться при каждом техническом обслуживании. Использование тугоплавких смазок, устойчивых к вымыванию, поможет продлить срок службы узлов и обеспечит плавность работы.
Типичные ошибки при ремонте
- Пропуск промывки системы — при установке нового главного цилиндра или ПГУ часто забывают промыть систему новой жидкостью. Остатки старой грязи в трубках могут быстро вывести из строя новый ремкомплект.
- Применение неподходящих смазочных материалов — использование литиевых смазок или солидола для смазки манжет ГЦС и ПГУ вместо тормозной жидкости может привести к их разбуханию и заеданию.
- Ошибочная регулировка свободного хода — установка зазора «на глаз» без линейки часто приводит к отсутствию свободного хода (что может вызвать залипание) или, наоборот, к слишком большому ходу (что приводит к неполному выключению).
- Смешивание жидкостей различных типов — добавление DOT-5 (силиконовой) жидкости в систему, где используется DOT-4 (полигликолевая), вызывает химическую реакцию. В результате жидкость превращается в желеобразную массу, блокирующую систему.
В заключение, исправное сцепление — основа безопасности на дороге. Проблемы с работой педали требуют немедленного внимания. Регулярная проверка уровней жидкостей, контроль герметичности соединений и соблюдение графика обслуживания помогут поддерживать трансмиссию КАМАЗ в исправном состоянии на протяжении многих лет.
Если возникают трудности с диагностикой или отсутствует необходимый инструмент, разумно обратиться в специализированный сервис. Там есть опыт работы с тяжелой грузовой техникой и соответствующее оборудование для тестирования.
Замена сцепления: когда и как проводить
Замена сцепления на КАМАЗе — это важная процедура, которая может потребоваться в случае, если сцепление начинает «закусывать». Это явление может проявляться в виде затрудненного переключения передач, пробуксовки сцепления или даже полного отказа работы трансмиссии. Понимание того, когда и как проводить замену сцепления, поможет избежать серьезных поломок и продлить срок службы автомобиля.
Первым шагом к замене сцепления является диагностика. Если вы заметили, что педаль сцепления стала жесткой, а переключение передач вызывает трудности, это может быть сигналом о необходимости замены. Также стоит обратить внимание на посторонние звуки, которые могут возникать при работе сцепления. Если вы слышите скрежет или стук, это может указывать на износ дисков сцепления или других компонентов.
Для замены сцепления на КАМАЗе потребуется выполнить следующие шаги:
- Подготовка автомобиля: Убедитесь, что автомобиль стоит на ровной поверхности, и установите его на ручной тормоз. Снимите аккумулятор для предотвращения короткого замыкания.
- Снятие трансмиссии: Для доступа к сцеплению необходимо снять трансмиссию. Это включает в себя отсоединение карданного вала, снятие крепежных болтов и отсоединение всех необходимых проводов и трубок.
- Снятие старого сцепления: После того как трансмиссия будет снята, можно получить доступ к сцеплению. Снимите маховик и старый диск сцепления. Обратите внимание на состояние этих деталей — если они имеют значительные повреждения или износ, их также следует заменить.
- Установка нового сцепления: Установите новый диск сцепления и маховик, следуя рекомендациям производителя. Убедитесь, что все детали установлены правильно и надежно закреплены.
- Сборка трансмиссии: После установки нового сцепления соберите трансмиссию в обратном порядке. Убедитесь, что все соединения и крепления надежно зафиксированы.
- Проверка работы: После завершения сборки подключите аккумулятор и проведите тест-драйв. Убедитесь, что сцепление работает корректно, переключение передач происходит плавно, и нет посторонних звуков.
Важно помнить, что замена сцепления — это сложная процедура, требующая определенных навыков и знаний. Если у вас нет опыта в ремонте автомобилей, лучше обратиться к профессионалам. Неправильная установка сцепления может привести к серьезным поломкам и дополнительным затратам на ремонт.
Регулярное техническое обслуживание и диагностика системы сцепления помогут избежать преждевременного износа и продлить срок службы автомобиля. Следите за состоянием сцепления и не игнорируйте первые признаки его неисправности.
Проверка и замена тросов и шлангов
Одной из причин, по которой педаль сцепления на КАМАЗе может закусывать, является износ или повреждение тросов и шлангов, отвечающих за передачу усилия от педали к сцеплению. Поэтому важно регулярно проверять состояние этих компонентов и при необходимости производить их замену.
Для начала, необходимо визуально осмотреть трос сцепления. Обратите внимание на наличие механических повреждений, таких как порезы, трещины или коррозия. Если трос имеет видимые дефекты, его следует заменить. Также стоит проверить, не затянут ли трос слишком сильно, что может привести к его преждевременному износу.
Далее, следует проверить состояние шлангов, которые могут быть частью гидравлической системы сцепления. Если на шлангах имеются трещины или другие повреждения, это может привести к утечке жидкости и, как следствие, к неправильной работе сцепления. Важно также убедиться, что соединения шлангов не имеют подтеков.
Если вы обнаружили, что трос или шланги требуют замены, необходимо выполнить следующие шаги:
- Снятие старого троса или шланга: Для этого нужно отключить крепления и аккуратно извлечь компонент из системы. Будьте осторожны, чтобы не повредить другие элементы.
- Установка нового троса или шланга: Убедитесь, что новый компонент соответствует спецификациям вашего автомобиля. Установите его на место, следуя инструкции производителя, и закрепите все соединения.
- Проверка работы сцепления: После установки нового троса или шланга, необходимо проверить работу сцепления. Педаль должна двигаться плавно, без заеданий и посторонних звуков.
Регулярная проверка и замена тросов и шлангов не только предотвратит закусывание педали сцепления, но и продлит срок службы всей системы сцепления вашего КАМАЗа. Не забывайте о важности профилактического обслуживания, чтобы избежать более серьезных поломок в будущем.
Советы по профилактике неисправностей сцепления
Профилактика неисправностей сцепления на КАМАЗе — это важный аспект, который может значительно продлить срок службы автомобиля и повысить его надежность. Чтобы избежать закусывания педали сцепления, необходимо следовать нескольким рекомендациям.
Регулярная проверка состояния сцепления. Важно периодически осматривать сцепление на наличие износа и повреждений. Обратите внимание на состояние дисков сцепления, выжимного подшипника и других компонентов. Если вы заметили признаки износа, такие как скрип или затрудненное переключение передач, рекомендуется провести диагностику.
Соблюдение правил эксплуатации. Не перегружайте автомобиль, так как это может привести к быстрому износу сцепления. Также избегайте резкого старта и частых переключений передач на высоких оборотах двигателя. Правильная техника вождения поможет снизить нагрузку на сцепление и предотвратить его преждевременное повреждение.
Регулировка педали сцепления. Убедитесь, что педаль сцепления правильно отрегулирована. Неправильная регулировка может привести к закусыванию педали и затруднению в работе сцепления. Проверьте зазор между педалью и механизмом сцепления, он должен соответствовать рекомендациям производителя.
Использование качественных запчастей. При замене компонентов сцепления используйте только оригинальные или высококачественные запчасти. Некачественные детали могут привести к быстрому износу и неисправностям в работе сцепления.
Проверка уровня жидкости в гидравлической системе. Если ваш КАМАЗ оснащен гидравлическим сцеплением, следите за уровнем жидкости в системе. Низкий уровень может привести к неправильной работе сцепления и закусыванию педали. Регулярно проверяйте состояние жидкости и при необходимости доливайте.
Профессиональная диагностика. Если вы заметили проблемы с педалью сцепления, не откладывайте визит в сервис. Профессиональная диагностика поможет выявить скрытые неисправности и предотвратить серьезные поломки в будущем.
Следуя этим простым рекомендациям, вы сможете значительно снизить риск закусывания педали сцепления на вашем КАМАЗе и обеспечить его надежную работу на протяжении долгого времени.
