Правильная регулировка тормозных усилий на полуприцепе является ключевым аспектом обеспечения безопасности на дороге и эффективной работы транспортного средства. В данной статье мы представим пошаговую инструкцию по настройке регулятора тормозных усилий (РТД), что поможет вам не только оптимизировать тормозную систему, но и избежать таких проблем, как перетормаживание и неравномерный износ тормозов. Следуя нашим рекомендациям, вы сможете провести проверку тормозов на роликах, настроить давление и гарантировать надежную работу вашего полуприцепа в любых условиях.
Принцип работы и устройство регулятора тормозных усилий
Регулятор тормозных усилий (РТД) — это пневматический клапан, который автоматически регулирует давление в тормозных системах осей полуприцепа в зависимости от статической нагрузки на эти оси. Основным управляющим элементом является рычаг, соединенный с баллоном или рамой прицепа с помощью тяги. При изменении нагрузки на прицеп рама смещается относительно оси, что приводит к повороту рычага регулятора.
Внутри устройства происходит перераспределение воздушного потока. Когда прицеп не загружен, РТД ограничивает подачу воздуха к тормозным камерам, предотвращая блокировку колес и скольжение. При полной загрузке клапан позволяет проходить полное давление из магистрального трубопровода, обеспечивая необходимую тормозную силу. Ключевым параметром в этом процессе является передаточное отношение, которое определяет скорость увеличения давления в камерах по сравнению с давлением в управляющей магистрали.
Современные регуляторы часто имеют винты для предварительной настройки и ограничители хода штока. Это позволяет адаптировать один и тот же тип клапана к различным конфигурациям осей и типам подвесок. Важно отметить, что РТД не создает давление, а лишь регулирует уже существующее в системе. Поэтому исправность компрессора тягача и герметичность пневмолиний являются необходимыми условиями для корректной работы устройства.
Типы регуляторов и их особенности
На рынке грузового транспорта наиболее популярны мембранные и поршневые регуляторы. Мембранные устройства отличаются высокой скоростью реакции и меньшей восприимчивостью к загрязнениям, но предъявляют более строгие требования к качеству резинок. Поршневые модели считаются более надежными в сложных условиях эксплуатации, хотя могут демонстрировать несколько меньшую скорость срабатывания при резких колебаниях давления.
Существует также классификация по количеству обслуживаемых контуров. Одноконтурные регуляторы управляют давлением на всех осях прицепа одновременно, что делает их более простыми в использовании. Двухконтурные системы позволяют независимо настраивать тормоза для каждой тележки или оси, что особенно важно для трехосных полуприцепов с различной загрузкой осей. Компании Wabco и Knorr-Bremse занимают лидирующие позиции в производстве таких систем, предлагая решения с интегрированными быстроразъемными соединениями для подключения манометров.
Некоторые современные электронные системы торможения (EBS) объединяют функции регулятора в электронный блок управления, где нагрузка определяется с помощью датчиков давления в пневморессорах. Тем не менее, на большинстве действующих транспортных средств по-прежнему используются механические регуляторы, которые требуют периодической физической настройки.
| Шаг | Описание действия | Рекомендации |
|---|---|---|
| 1 | Проверка состояния тормозной системы | Осмотреть тормоза на наличие износа |
| 2 | Регулировка тормозных механизмов | Использовать специальные инструменты |
| 3 | Проверка давления в тормозной системе | Убедиться в соответствии с нормами |
| 4 | Тестирование тормозов на дороге | Провести тест на различных скоростях |
| 5 | Внесение корректировок при необходимости | Записать результаты и повторить тест |
Интересные факты
Вот несколько интересных фактов о регулировке тормозных усилий на полуприцепах:
Автоматическая регулировка: Современные полуприцепы часто оснащены автоматическими системами регулировки тормозных усилий, которые могут адаптироваться к изменяющимся условиям нагрузки и дорожной ситуации. Это позволяет улучшить безопасность и управляемость, снижая риск блокировки колес и увеличивая эффективность торможения.
Влияние на износ шин: Неправильная регулировка тормозных усилий может привести к неравномерному износу шин. Если тормоза одного из осей работают сильнее, чем другие, это может вызвать преждевременный износ шин и увеличить затраты на их замену. Правильная настройка помогает продлить срок службы шин и улучшить экономичность эксплуатации.
Проверка и обслуживание: Регулировка тормозных усилий на полуприцепе должна проводиться регулярно, особенно перед длительными поездками. Важно не только настраивать тормоза, но и проверять состояние тормозных колодок, дисков и других компонентов системы. Это поможет избежать аварийных ситуаций и повысить общую безопасность на дороге.
Диагностика и подготовка к регулировке
Перед началом регулировочных работ необходимо убедиться в исправности основных компонентов тормозной системы. Попытка настроить регулятор тормозного давления (РТД) при наличии утечек воздуха или неисправных тормозных камер может привести к неверным результатам и нестабильной работе. Диагностика начинается с визуального осмотра и проверки герметичности всех контуров.
Особое внимание следует уделить состоянию тяги регулятора. Она должна свободно двигаться, не иметь люфтов в соединениях и не соприкасаться с другими элементами рамы или ходовой части. Заклинивание тяги в крайних положениях может привести к некорректной работе регулятора, создавая эффект постоянной полной загрузки или, наоборот, полной разгрузки.
Проверка работы тормозов на слух и ощупь также дает важную информацию. При подаче давления все тормозные камеры должны срабатывать одновременно и с одинаковым усилием. Если на одной из осей штоки выходят медленнее или с меньшим усилием, это может свидетельствовать о залипании клапана или засорении пневмолиний, что требует ремонта перед началом настройки.
Проверка на тормозном стенде
Наиболее надежным методом оценки эффективности тормозной системы является тестирование на роликовом тормозном стенде. Полуприцеп размещается на специальной платформе, а его колеса устанавливаются на вращающиеся ролики. Во время испытания измеряется тормозное усилие на каждом колесе в процентах от нагрузки на ось. Нормой считается разница в усилиях на колесах одной оси не более 10-15%, а общая эффективность торможения должна составлять не менее 50%.
В ходе тестирования фиксируются данные о давлении в контрольных точках. Для этого используются штатные или дополнительные манометры, которые подключаются к головкам TPM (Test Pressure Monitoring), если они предусмотрены в конструкции, или врезаются в тормозную магистраль. Сравниваются показания давления на входе в регулятор и на выходе из него при различных положениях рычага управления.
Если стенд показывает, что при «пустом» прицепе колеса блокируются слишком рано (высокое давление), или при «полном» прицепе тормоза не обеспечивают необходимую эффективность (низкое давление), это сигнализирует о необходимости регулировки РТД. Также проверяется скорость изменения давления, которая должна соответствовать установленным техническим нормам для данного типа полуприцепа.

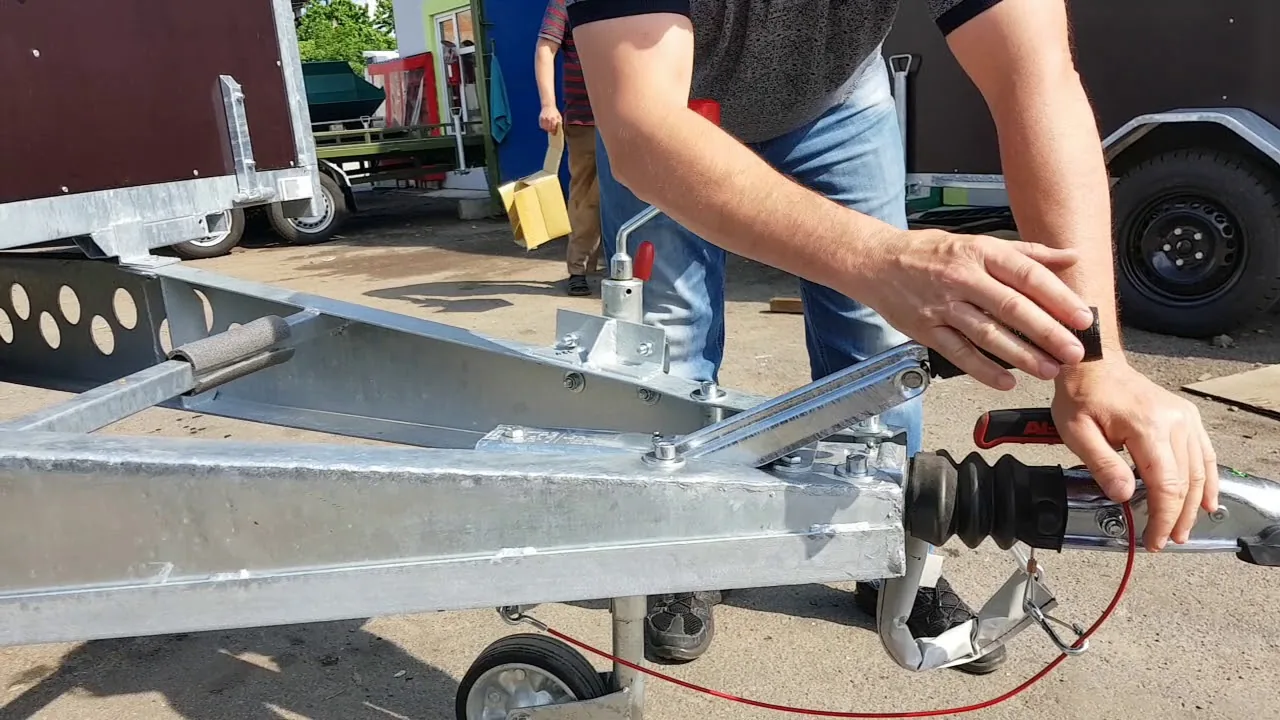

Технология регулировки регулятора тормозных усилий

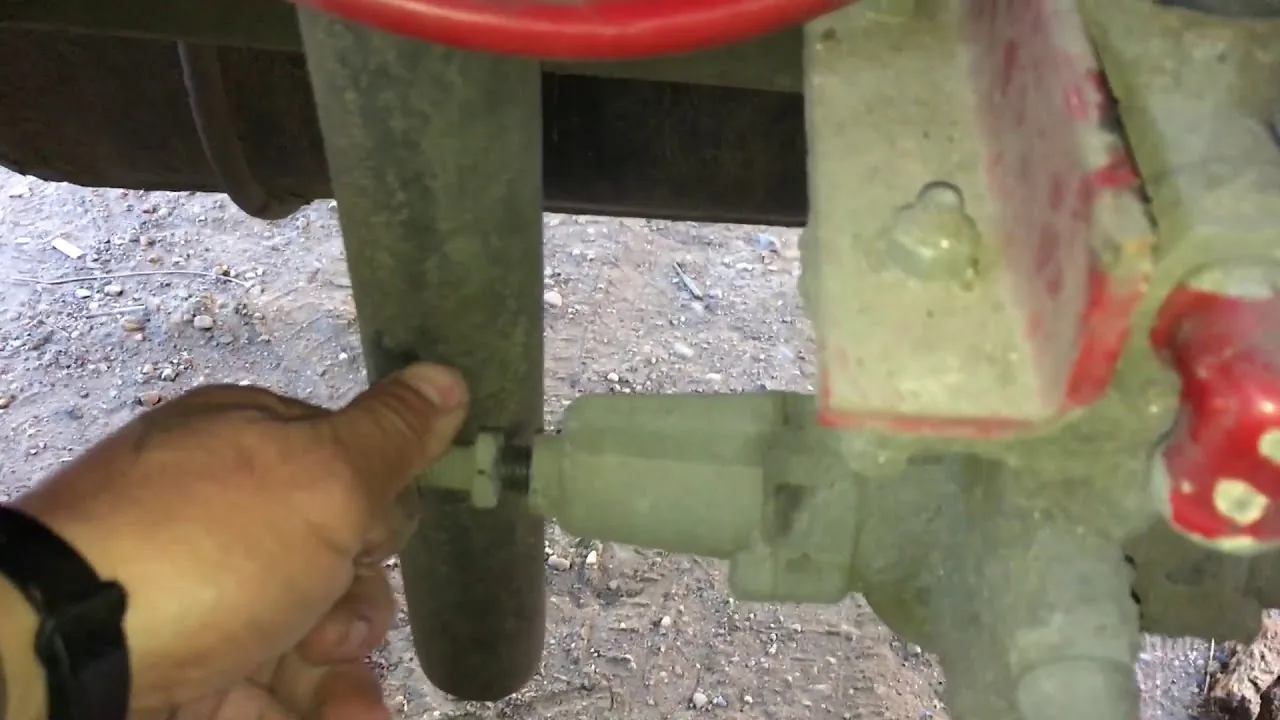

Регулировка осуществляется путем подбора положения рычага и настройки винтов клапана. Главная задача — добиться линейной зависимости давления от угла поворота рычага, который соответствует изменению нагрузки. Работы проводятся на заглушенном двигателе тягача при полностью накачанной пневмосистеме (давление в ресиверах должно быть не менее 8 бар).
Для выполнения работ потребуется набор гаечных ключей, контрольный манометр и, желательно, помощник для управления давлением в кабине. В первую очередь проверяется установка регулятора на раме: он должен быть надежно закреплен и без перекосов. Затем необходимо проверить длину и угол установки тяги. В положении «пустой прицеп» рычаг должен находиться в одном крайнем положении, а в состоянии «полный прицеп» — в другом.
Настройка производится вращением регулировочного винта или гайки на штоке регулятора. Вращение по часовой стрелке, как правило, увеличивает давление (делая торможение более жестким), а против часовой — уменьшает. Изменения вносятся небольшими шагами с последующей проверкой показаний манометра.
Настройка при различной загрузке
Идеальная настройка включает две контрольные точки. Первая соответствует снаряженной массе прицепа. В этом состоянии регулятор должен ограничивать давление, чтобы избежать блокировки колес на скользкой поверхности. Вторая точка соответствует полной разрешенной массе, при которой регулятор открывает проход для полного давления из системы тягача.
Между этими двумя точками характеристика должна быть плавной. Если регулятор имеет дополнительную настройку чувствительности, её следует установить так, чтобы переход от режима «пустой» к режиму «полный» происходил при загрузке около 30-40% от полной массы. Это обеспечит стабильность торможения при частичной загрузке.
После механической регулировки необходимо провести тестовый выезд. Важно выполнить несколько торможений с различной интенсивностью на безопасном участке дороги. Отсутствие рывков, «клева» и блокировки колес при резком нажатии на тормоза указывает на правильную настройку.
Параметры настройки и контрольные значения
Для качественной настройки важно опираться на конкретные числовые данные, а не только на личные ощущения. Давление в тормозных камерах — ключевой параметр, который необходимо контролировать. Для стандартных систем рабочее давление обычно составляет 6-8 бар, однако на выходе из РТД в режиме «пустой» оно может снижаться до 3-4 бар.
Также следует учитывать объем тормозных камер. Камеры типа 24 требуют меньшего давления для достижения аналогичного усилия по сравнению с камерами типа 30 или 36. При замене тормозных камер на более мощные может понадобиться перенастройка регулятора для уменьшения давления и сохранения необходимого баланса.
Ниже представлена таблица, показывающая зависимости давления от режима работы для стандартного двухосного полуприцепа:
| Режим работы | Положение рычага | Давление на выходе (бар) | Примечание |
|---|---|---|---|
| Пустой прицеп | Нижнее (мин) | 3.0 - 4.5 | Предотвращение блокировки |
| Полный прицеп | Верхнее (макс) | 6.0 - 8.0 | Максимальная эффективность |
| Аварийный режим | Любое | 0 (сброс) | При обрыве магистрали |
Сравнение методов настройки
Существует два основных метода настройки: эмпирический (по ощущениям и на слух) и инструментальный (с использованием манометра). Инструментальный подход считается единственно правильным с точки зрения технических стандартов. Он позволяет получать точные данные и воспроизводить их в дальнейшем.
Эмпирический метод, при котором специалист регулирует «на глаз», ориентируясь на звук шипения воздуха и наблюдая за движением штоков, часто приводит к несоответствиям. В результате один тормоз может работать эффективнее другого, что может вызвать увод прицепа в сторону во время торможения. Использование манометра позволяет избежать влияния человеческого фактора.
Важно также учитывать температурные условия. При расширении сжатый воздух охлаждается, что может привести к образованию конденсата в регуляторе. В зимний период это может вызвать обмерзание клапана. Поэтому в процессе настройки следует предусмотреть небольшой запас или использовать регуляторы с функцией подогрева или повышенной морозостойкостью.
Типичные ошибки и troubleshooting
В процессе эксплуатации и ремонта часто возникают ошибки, которые могут свести на нет все усилия по настройке. Наиболее распространенной проблемой является неправильная геометрия установки тяги. Если угол между рычагом регулятора и тягой в крайних положениях превышает 90 градусов (допускается отклонение в пределах +/- 10-15 градусов), это приводит к нелинейной работе системы.
Еще одной распространенной ошибкой является пренебрежение состоянием пневмолиний. Старые, треснувшие трубки или шланги могут деформироваться под давлением, что вызывает эффект «мягкой» тормозной педали. Водитель пытается исправить это настройкой регулятора, но это неэффективно, так как проблема заключается в эластичности стенок шланга.
Также часто наблюдается путаница с подключением магистралей. Входы и выходы на регуляторе могут быть неясно маркированы, или мастер может подключить управляющую магистраль к рабочей. Это приводит к тому, что регулятор либо постоянно сбрасывает воздух, либо не реагирует на изменения нагрузки.
- Неверная длина тяги — если тяга слишком короткая или длинная, рычаг не достигает крайних положений. Решение: отрегулировать длину резьбовой вставки тяги так, чтобы ход рычага охватывал полный рабочий сектор.
- Загрязнение фильтра — в регуляторе часто имеется встроенный фильтр-сетка. Если он забит грязью или маслом, это приводит к падению давления. Решение: разобрать регулятор, продуть и очистить фильтр сжатым воздухом.
- Отсутствие смазки в шарнирах — закисший шарнир тяги может имитировать изменение нагрузки. Решение: регулярно смазывать пальцы тяги и проверять их подвижность вручную.
- Игнорирование разницы в осях — настройка регулятора первой оси без учета второй на трехосном прицепе. Решение: настраивать систему комплексно, начиная с оси, ближайшей к регулятору, или использовать индивидуальные клапаны для каждой оси.
⚠️ Внимание: Категорически запрещается эксплуатировать полуприцеп с заблокированным или удаленным регулятором тормозных усилий. Это может привести к мгновенной блокировке колес пустого прицепа при экстренном торможении и потере управляемости автопоездом.
⚠️ Внимание: При выполнении работ под прицепом (подключение манометров, регулировка тяг) обязательно ставьте автомобиль на ровную поверхность, активируйте стояночный тормоз и используйте противооткатные упоры под колеса.
Обеспечение безопасности и итоговая проверка
Завершение всех работ включает тщательную проверку тормозной системы. После настройки регулятора тормозных усилий необходимо убедиться в правильной работе стояночного тормоза (ручника) и системы аварийного растормажения. Давление в ресиверах должно восстанавливаться до установленной нормы в течение времени, не превышающего допустимые пределы (обычно не более 5-7 минут до достижения 8 бар).
Обязательно проводится визуальный осмотр всех соединений, затронутых в ходе работы. Для проверки на наличие утечек используются мыльные растворы. Даже малейшее шипение воздуха может со временем привести к снижению давления в системе и активации аварийной сигнализации на приборной панели.
Частота проверки тормозной системы определяется в рамках технического обслуживания. Для грузовых автомобилей и полуприцепов рекомендуется проводить диагностику тормозов не реже одного раза в год или каждые 100 тысяч километров пробега, а также после выполнения серьезного ремонта ходовой части.
Тормозная система — критически важный элемент, где компромиссы недопустимы. Точная настройка регулятора усилий требует времени и специальных инструментов, но она напрямую влияет на безопасность водителя и других участников дорожного движения. Соблюдение технологии регулировки и использование качественных компонентов обеспечивают уверенность на дороге в любых погодных условиях.
Если после всех проведенных регулировок проблема неравномерного торможения остается, необходимо искать причину глубже: в состоянии тормозных барабанов, колодок или в работе управляющих кранов. Комплексный подход к обслуживанию тормозной системы полуприцепа является залогом его долговечной и безопасной эксплуатации.
Инструменты и оборудование для регулировки
Для успешной регулировки тормозных усилий на полуприцепе необходимо иметь в наличии определенные инструменты и оборудование. Правильный выбор инструментов обеспечит точность и безопасность выполнения работ.
1. Основные инструменты:
- Ключи и отвертки: Набор гаечных ключей и отверток различных размеров поможет вам открутить и закрутить крепежные элементы тормозной системы.
- Динамометрический ключ: Этот инструмент необходим для точной настройки усилия затяжки крепежных элементов, что особенно важно для обеспечения надежности тормозной системы.
- Ножницы для резины: Если необходимо заменить тормозные шланги или другие резинотехнические изделия, ножницы помогут сделать это аккуратно и быстро.
2. Оборудование для диагностики:
- Тестеры тормозных усилий: Специальные устройства, которые позволяют измерять тормозные усилия на каждом колесе полуприцепа. Это поможет определить, равномерно ли распределены усилия и есть ли необходимость в регулировке.
- Манометры: Используются для измерения давления в тормозной системе, что также важно для диагностики состояния тормозов.
3. Дополнительные инструменты:
- Лестница или подъемник: Для доступа к тормозной системе может потребоваться подъемник или лестница, особенно если полуприцеп имеет высокую конструкцию.
- Смазочные материалы: Не забудьте о смазке для подвижных частей тормозной системы, чтобы обеспечить их бесперебойную работу.
4. Средства индивидуальной защиты:
- Перчатки: Обязательно используйте защитные перчатки, чтобы избежать травм при работе с острыми или горячими деталями.
- Очки: Защитные очки помогут защитить глаза от возможных повреждений при работе с инструментами и оборудованием.
Подготовка всех необходимых инструментов и оборудования перед началом работы значительно упростит процесс регулировки тормозных усилий и повысит безопасность как для вас, так и для других участников дорожного движения.
Подбор необходимых инструментов
Перед началом регулировки тормозных усилий на полуприцепе крайне важно подготовить все необходимые инструменты и оборудование. Это не только упростит процесс, но и обеспечит безопасность как для вас, так и для других участников дорожного движения. Ниже приведен список инструментов и материалов, которые могут понадобиться в процессе работы.
- Ключи и отвертки: Набор гаечных ключей различных размеров, а также крестовые и плоские отвертки. Они понадобятся для снятия и установки элементов тормозной системы.
- Динамометрический ключ: Этот инструмент поможет точно установить необходимые усилия при затяжке крепежных элементов, что особенно важно для обеспечения надежности тормозной системы.
- Измерительные инструменты: Линейка или штангенциркуль для измерения зазоров и расстояний, а также манометр для проверки давления в тормозной системе.
- Тормозная жидкость: Обязательно имейте под рукой тормозную жидкость, соответствующую спецификациям вашего полуприцепа, для замены или долива в систему.
- Смазочные материалы: Специальные смазки для тормозных механизмов, которые помогут предотвратить износ и заедание деталей.
- Подъемное оборудование: Домкрат или подъемник для безопасного поднятия полуприцепа, что обеспечит удобный доступ к тормозной системе.
- Защитные средства: Перчатки, очки и, возможно, защитная маска для предотвращения травм и загрязнений во время работы.
- Инструкции и схемы: Рекомендуется иметь под рукой техническую документацию на полуприцеп, включая схемы тормозной системы и рекомендации по регулировке.
Подбор правильных инструментов и материалов является важным шагом, который поможет избежать непредвиденных ситуаций и ускорит процесс регулировки тормозных усилий. Убедитесь, что все инструменты находятся в исправном состоянии и готовы к использованию.
Регулярное обслуживание и профилактика
Регулярное обслуживание тормозной системы полуприцепа является ключевым аспектом обеспечения безопасности на дороге. Правильная настройка тормозных усилий не только продлевает срок службы тормозных компонентов, но и значительно снижает риск аварийных ситуаций. В этой части статьи мы рассмотрим основные этапы регулярного обслуживания и профилактики тормозной системы.
1. Визуальный осмотр тормозной системы
Первым шагом в обслуживании тормозной системы является тщательный визуальный осмотр всех компонентов. Необходимо проверить состояние тормозных колодок, дисков и барабанов на наличие износа, трещин или других повреждений. Также стоит обратить внимание на состояние тормозных шлангов и трубок, чтобы исключить возможность утечек тормозной жидкости.
2. Проверка уровня тормозной жидкости
Уровень тормозной жидкости должен находиться в пределах нормы. Низкий уровень может указывать на утечку или износ тормозных колодок. Если уровень жидкости ниже минимального, необходимо долить ее до нужного уровня, используя рекомендованную производителем жидкость. Также стоит проверить состояние жидкости: она не должна быть мутной или содержать примеси.
3. Регулировка тормозных механизмов
После визуального осмотра и проверки уровня жидкости следует провести регулировку тормозных механизмов. В зависимости от типа тормозной системы (пневматическая или гидравлическая) процесс регулировки может различаться. Для пневматических систем необходимо проверить давление в тормозных цилиндрах и при необходимости отрегулировать его с помощью специального оборудования. Для гидравлических систем важно убедиться, что тормозные колодки правильно прижимаются к дискам.
4. Проверка и замена тормозных колодок
Тормозные колодки должны заменяться при достижении предельного уровня износа. Рекомендуется проверять их состояние каждые 10 000 километров пробега или чаще, если полуприцеп используется в тяжелых условиях. При замене колодок важно использовать только качественные запчасти, соответствующие требованиям производителя.
5. Тестирование тормозной системы
После завершения всех проверок и регулировок необходимо провести тестирование тормозной системы. Это можно сделать на закрытой площадке, где можно безопасно проверить эффективность торможения. Важно обратить внимание на равномерность тормозных усилий на всех колесах, а также на отсутствие посторонних звуков или вибраций при торможении.
6. Документация и ведение записей
Ведение записей о проведенных обслуживании и ремонте тормозной системы является важным аспектом профилактики. Записи помогут отслеживать историю обслуживания и выявлять возможные проблемы на ранних стадиях. Рекомендуется фиксировать даты, выполненные работы и замененные детали, что также может быть полезно при продаже полуприцепа.
Регулярное обслуживание и профилактика тормозной системы полуприцепа не только обеспечивают безопасность на дороге, но и способствуют экономии средств на ремонте и замене компонентов. Следуя вышеописанным шагам, вы сможете поддерживать тормозную систему в исправном состоянии и минимизировать риски, связанные с эксплуатацией полуприцепа.
Планирование периодических проверок
Планирование периодических проверок тормозных систем полуприцепов является важным аспектом обеспечения безопасности на дороге. Регулярные проверки помогают выявить потенциальные проблемы до того, как они станут серьезными, и гарантируют, что тормоза работают эффективно. Вот несколько ключевых шагов для организации этих проверок:
- Определение графика проверок: Рекомендуется устанавливать периодичность проверок в зависимости от интенсивности эксплуатации полуприцепа. Например, для транспортных средств, используемых в тяжелых условиях, проверки следует проводить чаще, чем для тех, которые используются реже или в менее сложных условиях.
- Создание контрольного списка: Разработайте контрольный список для проверки всех компонентов тормозной системы. Включите в него такие элементы, как тормозные колодки, диски, тормозные цилиндры, шланги и соединения. Это поможет не упустить важные детали во время проверки.
- Обучение персонала: Убедитесь, что все сотрудники, ответственные за проведение проверок, прошли соответствующее обучение. Они должны знать, на что обращать внимание, и как правильно проводить диагностику тормозной системы.
- Документирование результатов: Ведите учет всех проведенных проверок и их результатов. Это поможет отслеживать состояние тормозной системы с течением времени и выявлять тенденции, которые могут указывать на необходимость более серьезного ремонта или замены компонентов.
- Анализ и корректировка: Регулярно анализируйте данные о проверках и вносите коррективы в график и процедуры, если это необходимо. Если вы заметили, что определенные компоненты требуют более частой замены, возможно, стоит пересмотреть график проверок или улучшить условия эксплуатации.
Следуя этим шагам, вы сможете эффективно планировать периодические проверки тормозных усилий на полуприцепе, что в свою очередь повысит безопасность и надежность транспортного средства на дороге.
Влияние условий эксплуатации на тормозные усилия
Условия эксплуатации полуприцепа играют ключевую роль в определении необходимых тормозных усилий. Правильная настройка тормозной системы зависит от множества факторов, включая тип груза, дорожные условия, климатические условия и режим эксплуатации. Рассмотрим каждый из этих аспектов подробнее.
Тип груза. Разные грузы имеют различную массу и распределение веса, что напрямую влияет на тормозные усилия. Например, при перевозке тяжелых и неустойчивых грузов, таких как строительные материалы, требуется большее тормозное усилие для обеспечения безопасности. В то же время, легкие и стабильные грузы, такие как продукты питания, могут требовать меньших усилий. Важно учитывать не только общий вес, но и центр тяжести груза, так как это также влияет на устойчивость полуприцепа при торможении.
Дорожные условия. Качество дорожного покрытия и его состояние (сухое, мокрое, обледенелое) существенно влияют на эффективность торможения. На скользких или неровных дорогах тормозные усилия должны быть увеличены, чтобы предотвратить скольжение и обеспечить надежное торможение. В таких условиях также важно учитывать расстояние торможения, которое может увеличиваться в зависимости от состояния дороги.
Климатические условия. Температура и влажность воздуха могут оказывать влияние на работу тормозной системы. В жаркую погоду тормоза могут перегреваться, что снижает их эффективность, тогда как в холодную погоду может возникнуть риск замерзания тормозной жидкости. Поэтому в зависимости от климатических условий может потребоваться корректировка тормозных усилий, чтобы обеспечить надежное торможение в любых ситуациях.
Режим эксплуатации. Частота и характер поездок также влияют на настройки тормозной системы. Например, при частых остановках и стартах в городских условиях тормоза будут подвергаться большему износу, что может потребовать более частой регулировки тормозных усилий. В то же время, при длительных поездках по автомагистралям, где торможение происходит реже, можно использовать более умеренные настройки.
Таким образом, для достижения оптимальной работы тормозной системы полуприцепа необходимо учитывать все вышеперечисленные факторы. Регулярная проверка и корректировка тормозных усилий в зависимости от условий эксплуатации помогут обеспечить безопасность на дороге и продлить срок службы тормозной системы.
