В данной статье мы подробно рассмотрим процесс ремонта и замены радиатора на автомобилях КАМАЗ с двигателем ЯМЗ, что является важной частью обслуживания транспортного средства. Правильная диагностика, промывка и своевременная замена радиатора помогут избежать перегрева двигателя и продлить срок службы автомобиля. Мы предоставим таблицы совместимости, типичные ошибки, которые могут возникнуть в процессе, а также чек-листы, которые сделают выполнение работ более простым и эффективным. Эта информация будет полезна как опытным механикам, так и владельцам КАМАЗов, стремящимся самостоятельно поддерживать свои машины в исправном состоянии.
Конструктивные особенности и совместимость систем охлаждения
Система охлаждения грузовиков КАМАЗ с ярославскими моторами существенно отличается от традиционных решений для двигателей КАМАЗ-740.
Основное отличие заключается в размерах теплообменника и конфигурации подключения патрубков, что требует внимательного выбора запасных частей при их замене.
Двигатели серии ЯМЗ имеют увеличенный объем циркулирующей жидкости и специфическое давление в системе, что предъявляет повышенные требования к прочности сот и качеству сварки радиатора.
На практике встречаются как трехрядные, так и четырехрядные варианты, выбор которых зависит от экологического класса двигателя и наличия системы рециркуляции отработанных газов.
Модельный ряд и габаритные размеры
При выборе комплектующих важно учитывать, что для различных моделей шасси и двигателей используются радиаторы с разной толщиной и высотой.
Наиболее распространенным вариантом для тягачей с двигателями ЯМЗ-238М2 и ЯМЗ-238БЕ2 является трехрядная конструкция с боковыми бачками.
Для более мощных моделей, таких как ЯМЗ-6581, часто требуется установка увеличенных теплообменников с повышенной теплоотдачей для справления с увеличенными тепловыми нагрузками.
| Модель двигателя | Тип радиатора | Особенности крепления |
|---|---|---|
| ЯМЗ-236/238 (атмо) | 3-х рядный, медь/латунь | Стандартные отверстия рамы |
| ЯМЗ-238БЕ2 (турбо) | 3-х или 4-х рядный | Необходима адаптация кронштейнов |
| ЯМЗ-658 (Евро-3/4) | 4-х рядный, алюминий | Измененная схема патрубков |
⚠️ Важно: Установка радиатора от двигателя КАМАЗ-740 на автомобиль с двигателем ЯМЗ невозможна без значительных изменений в системе крепления и патрубков из-за различий в размерах.
| Этап ремонта/обслуживания | Описание действий | Рекомендуемые инструменты |
|---|---|---|
| Осмотр радиатора | Проверка на наличие повреждений, утечек и загрязнений | Визуальный осмотр, фонарик |
| Снятие радиатора | Отключение шлангов и креплений, снятие радиатора | Гаечные ключи, отвертка |
| Чистка радиатора | Удаление грязи и накипи, промывка | Вода, моющее средство, щетка |
| Проверка термостата | Проверка работоспособности термостата | Тестовый термометр |
| Замена антифриза | Слив старого антифриза и заливка нового | Емкость для слива, новый антифриз |
| Проверка системы охлаждения | Проверка на наличие утечек и исправность шлангов | Визуальный осмотр, манометр |
| Установка радиатора | Установка радиатора на место, подключение шлангов | Гаечные ключи, отвертка |
Интересные факты
Вот несколько интересных фактов о ремонте и обслуживании радиатора КАМАЗ с двигателем ЯМЗ:
Специфика конструкции: Радиаторы на автомобилях КАМАЗ с двигателями ЯМЗ часто имеют алюминиевую конструкцию, что делает их легче и более устойчивыми к коррозии по сравнению с медными радиаторами. Однако это также требует более тщательного подхода к ремонту, так как алюминий может быть сложнее сваривать и восстанавливать.
Эффективность охлаждения: Радиаторы КАМАЗ спроектированы с учетом специфических условий эксплуатации, включая высокие нагрузки и длительные пробеги. Это означает, что их обслуживание включает не только чистку от грязи и накипи, но и проверку на наличие утечек, что может существенно повлиять на эффективность охлаждения двигателя.
Регулярная профилактика: Для предотвращения серьезных поломок и продления срока службы радиатора рекомендуется проводить регулярные проверки уровня охлаждающей жидкости и состояния шлангов. Неправильный уровень жидкости или изношенные шланги могут привести к перегреву двигателя, что в свою очередь может вызвать дорогостоящий ремонт.
Диагностика неисправностей и признаков засорения
Определение причины перегрева двигателя требует тщательной проверки всех компонентов системы — от визуального осмотра до использования специализированных инструментов.
Водители часто ошибочно обвиняют термостат или водяной насос в перегреве, не учитывая состояние теплообменных сот. Они могут быть забиты пылью снаружи или коррозией изнутри.
Если при работающем двигателе нижняя часть радиатора остается холодной, это может указывать на закупорку каналов или наличие воздушной пробки в системе охлаждения.

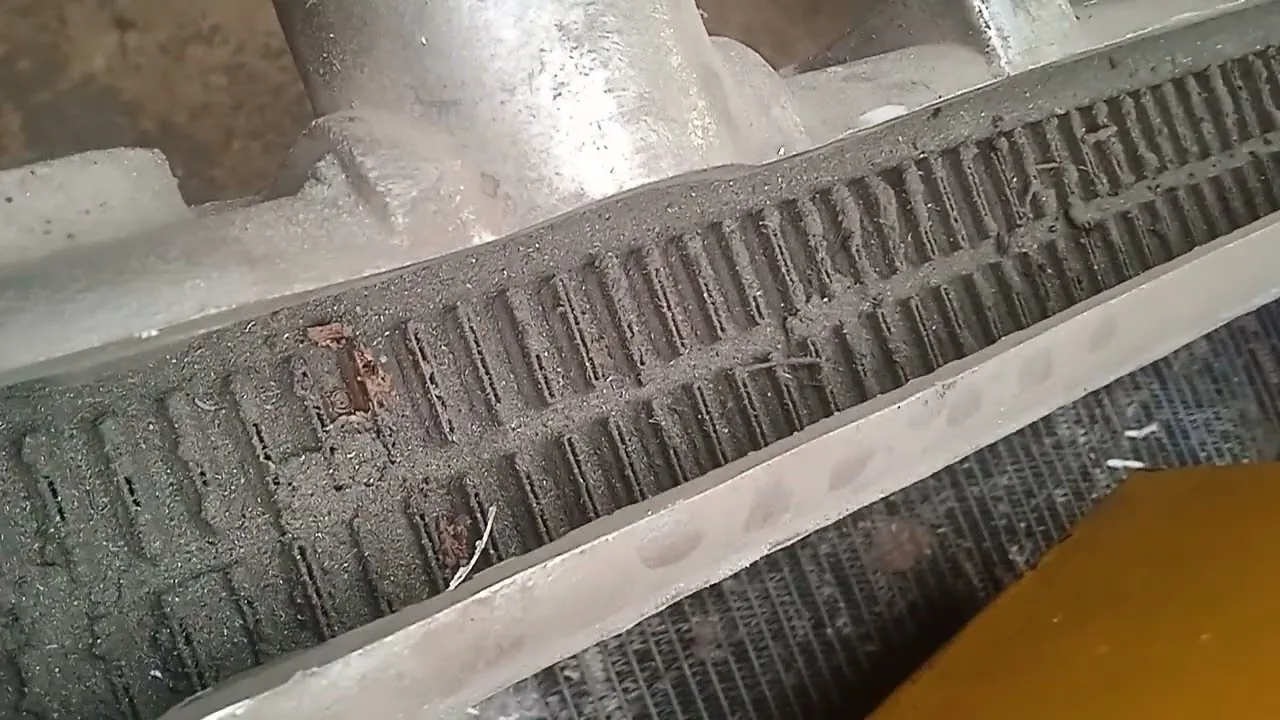

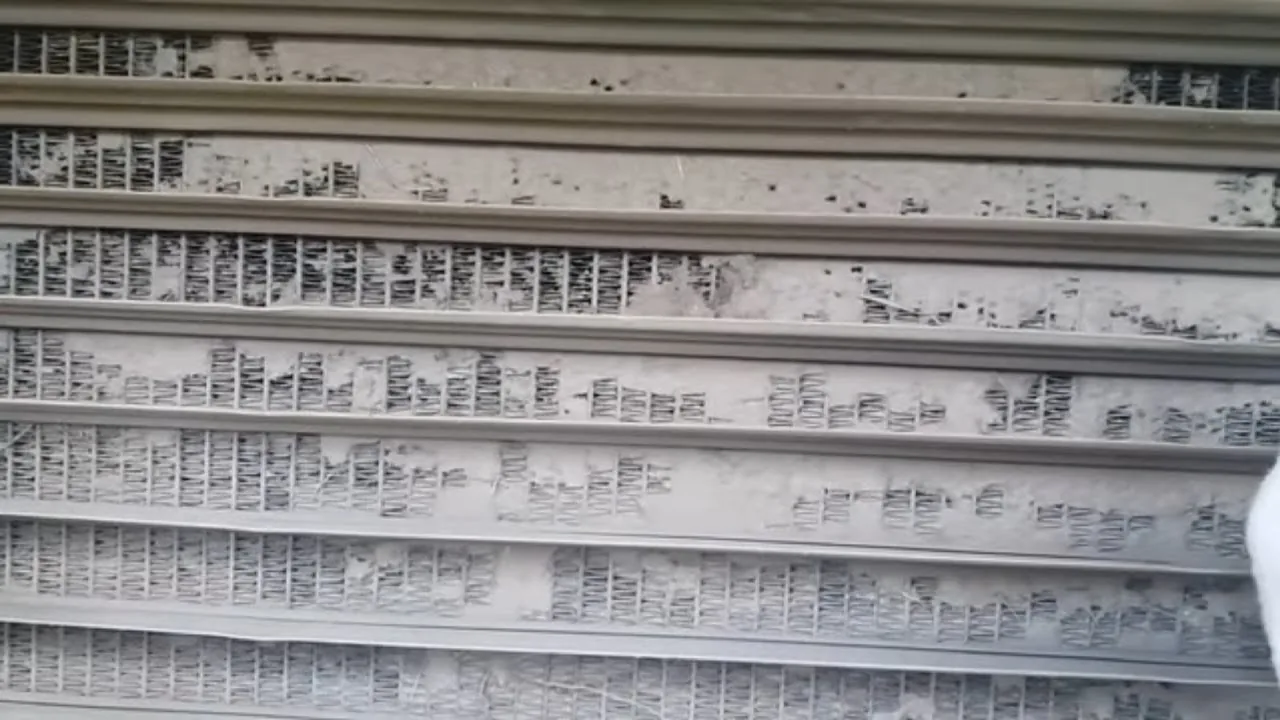

Внешние загрязнения, такие как грязь, насекомые и масло, образуют термоизолирующую пленку, что может снизить эффективность теплоотдачи до 40%. Это особенно критично в летний период.
Методы проверки эффективности теплоотдачи
Для оценки состояния внутренней поверхности используется метод проверки циркуляции. Он может проводиться как с отключенными патрубками, так и с применением специализированного оборудования.
Если уровень охлаждающей жидкости постоянно снижается, но внешних утечек не наблюдается, это может указывать на наличие микротрещин в сотах, через которые антифриз уходит в виде пара.
Проверка герметичности системы осуществляется путем создания избыточного давления и мониторинга его падения. Это позволяет выявить даже скрытые дефекты соединений.
- Обнаружение эмульсии на масляном щупе может свидетельствовать о попадании антифриза в масло через трещины в теплообменнике, если масляный радиатор интегрирован в общий блок.
- Постоянное бурление в расширительном бачке во время работы двигателя указывает на возможный прорыв газов в систему охлаждения.
- Разница температур между входным и выходным патрубками не должна превышать нормы, установленные производителем.
Технология снятия и установки радиатора
Процесс снятия теплообменника с грузовика с двигателем ЯМЗ требует соблюдения определенной последовательности действий, чтобы избежать повреждения хрупких компонентов.
Работы следует выполнять только на полностью остывшем двигателе, чтобы исключить риск ожогов от горячей жидкости и деформации металлических частей при резком охлаждении.
Перед началом демонтажа необходимо обеспечить доступ к передней части автомобиля, открыв кабину и зафиксировав ее в поднятом положении согласно инструкции по эксплуатации.
Также важно заранее подготовить контейнер для слива отработанной охлаждающей жидкости, так как ее объем в системе с двигателем ЯМЗ может достигать 25-30 литров.
Пошаговый алгоритм демонтажа
Сначала аккуратно отсоедините верхний и нижний патрубки, а также шланги, идущие к расширительному бачку и отопителю салона.
Затем открутите болты, фиксирующие радиатор к раме или кронштейнам. Обратите внимание, что нижние опоры часто имеют резиновые демпферы, которые могут прилипнуть к металлу.
Извлечение агрегата следует производить строго вертикально, следя за тем, чтобы нижние штыри крепления выходили из резинок без перекосов.
- Слейте охлаждающую жидкость через сливной кран или нижний патрубок в подготовленную емкость.
- Отсоедините электрические разъемы от датчиков температуры и провода от вентилятора (если он установлен на кожухе радиатора).
- Ослабьте хомуты и снимите все подводящие и отводящие шланги, предварительно отметив их расположение.
- Открутите крепежные болты верхних и нижних опор радиатора.
- Аккуратно поднимите радиатор вверх, проявляя осторожность с боковыми бачками.
Установка нового или восстановленного агрегата
Монтаж выполняется в обратном порядке по сравнению с демонтажом. При этом обязательно заменяются все уплотнительные кольца и прокладки на новые.
При затягивании крепежных болтов используйте динамометрический ключ и придерживайтесь рекомендованного усилия, чтобы избежать повреждения резьбы в алюминиевых компонентах.
После установки всех трубок и заливки нового антифриза необходимо удалить воздушные пробки, прогревая двигатель до рабочей температуры с открытой крышкой расширительного бачка.
| Этап работ | Инструмент | Нюансы |
|---|---|---|
| Слив охлаждающей жидкости | Емкость на 30 литров, ключи | Соблюдение экологических норм |
| Демонтаж | Набор головок, вороток | Внимание к целостности сот |
| Монтаж | Динамометрический ключ | Контроль за затяжкой крепежа |
Промывка системы и устранение внутренних отложений
Регулярное обслуживание системы охлаждения — ключ к долговечности двигателя, особенно при использовании антифризов разных брендов или воды из природных источников.
Со временем накипь и продукты окисления алюминия и припоя могут забивать узкие каналы радиатора, что значительно снижает эффективность работы системы.
Для двигателей ЯМЗ характерно образование плотного слоя накипи в нижней части радиатора, где температура достигает максимума.
Использование концентрированных кислотных или щелочных промывок требует строгого соблюдения дозировок и времени воздействия, чтобы избежать повреждений алюминиевых сплавов.
Выбор промывочной жидкости и технология
На рынке представлен широкий ассортимент специализированных средств. Для старых систем с медно-латунными радиаторами подходят одни составы, а для современных алюминиевых радиаторов — другие.
Если система сильно загрязнена, рекомендуется проводить двухступенчатую промывку. Сначала используйте воду для удаления основной грязи, затем примените химический раствор для растворения накипи.
В сложных случаях, когда химические средства неэффективны, может потребоваться механическая чистка или выпайка боковых бачков для физической очистки каналов.
Примерный порядок выполнения химической промывки:
Слить старый антифриз.
Залить воду с промывочным средством.
Запустить двигатель и дать поработать на холостых оборотах в течение 20-30 минут.
Слить раствор, затем промыть систему чистой водой до тех пор, пока слив не станет прозрачным.
Залить новый антифриз.
⚠️ Важно: Использование чистых кислот (соляной, серной) для промывки алюминиевых радиаторов строго запрещено. Это может привести к быстрому образованию коррозии и разрушению сот.
Типичные ошибки при обслуживании и ремонте
Неквалифицированное вмешательство в систему охлаждения может вызвать повторные поломки и серьезные последствия для двигателя.
Многие проблемы возникают из-за игнорирования простых правил эксплуатации или использования некачественных расходных материалов.
Знание распространенных ошибок поможет избежать затратного ремонта и простоев техники в неподходящий момент.
- Применение воды из-под крана — приводит к быстрому образованию накипи и коррозии алюминиевых компонентов, что может заблокировать систему. Рекомендуется использовать только специализированные жидкости или дистиллированную воду.
- Смешивание антифризов различных цветов и марок — вызывает химические реакции, образование осадка и утрату защитных свойств, что может повредить прокладки и металлические детали.
- Удаление термостата для предотвращения перегрева — нарушает циркуляцию жидкости по малому кругу, двигатель долго прогревается и работает в неэффективном тепловом режиме, что увеличивает износ.
- Игнорирование состояния крышки радиатора — неисправный клапан крышки не удерживает давление, что снижает температуру кипения жидкости и может привести к образованию паровых пробок.
Эксплуатационные рекомендации и контроль состояния
Долговечность радиатора и всей системы охлаждения зависит от регулярных профилактических проверок и качества используемых технических жидкостей.
Водителям грузовиков рекомендуется перед каждым выездом визуально проверять состояние шлангов и уровень жидкости, а также обращать внимание на изменения в работе двигателя.
Сезонная замена антифриза, даже если он еще не достиг предела, может быть оправдана при интенсивной эксплуатации коммерческого транспорта.
Важно помнить, что двигатель ЯМЗ подвержен перегреву, и любые неисправности в системе охлаждения должны устраняться незамедлительно.
Соблюдение регламентных работ и использование оригинальных или сертифицированных запчастей помогает поддерживать грузовик в хорошем состоянии.
Правильный уход за радиатором, включая регулярную очистку от загрязнений и промывку от накипи, обеспечивает стабильный температурный режим работы двигателя в любых условиях.
Комплексный подход к обслуживанию системы охлаждения является экономически выгодным способом предотвращения серьезных поломок и увеличения срока службы автомобиля КАМАЗ.
Обзор инструментов и материалов для ремонта радиатора
Ремонт радиатора КАМАЗ с двигателем ЯМЗ требует наличия определенных инструментов и материалов, которые обеспечат качественное выполнение работ. Важно заранее подготовить все необходимое, чтобы избежать задержек в процессе ремонта.
Инструменты
- Отвертки: Набор плоских и крестовых отверток различных размеров для снятия крепежных элементов радиатора.
- Гаечные ключи: Набор ключей, включая рожковые и торцевые, для работы с гайками и болтами, которые крепят радиатор к кузову и другим компонентам.
- Плоскогубцы: Используются для снятия хомутов и манипуляций с мелкими деталями.
- Ножовка по металлу: Может понадобиться для обрезки поврежденных частей радиатора или трубопроводов.
- Дрель и сверла: Для создания новых отверстий или расширения существующих при необходимости.
- Ключи для прокладок: Специальные инструменты для установки и снятия прокладок, которые могут быть повреждены во время ремонта.
- Термометр: Для проверки температуры охлаждающей жидкости после завершения ремонта.
Материалы
- Силиконовый герметик: Используется для герметизации соединений и предотвращения утечек охлаждающей жидкости.
- Прокладки: Необходимы для замены старых, изношенных прокладок, чтобы избежать утечек.
- Охлаждающая жидкость: Обязательно нужно иметь запас охлаждающей жидкости, соответствующей требованиям двигателя ЯМЗ.
- Антикоррозийные средства: Для обработки металлических частей радиатора, чтобы предотвратить коррозию.
- Запчасти: В зависимости от состояния радиатора могут понадобиться новые трубки, решетки или даже сам радиатор.
Дополнительные материалы
В процессе ремонта могут понадобиться и другие материалы, такие как изолента, для временного устранения утечек, или специальные жидкости для промывки радиатора. Также стоит учитывать, что для качественного выполнения работ может потребоваться доступ к специальным инструментам, таким как сварочный аппарат, если радиатор требует сварки.
Подготовка всех необходимых инструментов и материалов перед началом ремонта радиатора КАМАЗ с двигателем ЯМЗ значительно упростит процесс и повысит его эффективность. Это позволит избежать лишних затрат времени и усилий, а также обеспечит надежность и долговечность выполненных работ.
Необходимые инструменты для диагностики и ремонта
Для успешной диагностики и ремонта радиатора КАМАЗ с двигателем ЯМЗ необходимо иметь в арсенале ряд специализированных инструментов и оборудования. Правильный выбор инструментов не только ускоряет процесс работы, но и повышает качество выполняемых операций.
1. Основные инструменты:
- Набор ключей: Включает как обычные, так и торцевые ключи различных размеров. Это позволит легко открутить крепежные элементы радиатора и других узлов.
- Отвертки: Набор плоских и крестовых отверток необходим для работы с различными креплениями и элементами конструкции радиатора.
- Плоскогубцы и кусачки: Эти инструменты пригодятся для работы с хомутами и другими мелкими деталями, которые могут потребовать манипуляций.
2. Специальные инструменты:
- Манометр: Используется для проверки давления в системе охлаждения. Это поможет выявить возможные утечки и неисправности.
- Термометр: Необходим для контроля температуры охлаждающей жидкости, что позволяет оценить эффективность работы радиатора.
- Ультразвуковой очиститель: Этот инструмент поможет в глубокой очистке радиатора от загрязнений, что особенно важно для поддержания его эффективности.
3. Оборудование для диагностики:
- Стенд для проверки радиаторов: Позволяет провести тестирование радиатора под различными условиями, что помогает выявить скрытые дефекты.
- Компьютерная диагностика: Современные системы диагностики могут помочь в выявлении проблем, связанных с работой двигателя и системы охлаждения.
4. Дополнительные материалы:
- Уплотнительные материалы: В процессе ремонта могут потребоваться новые прокладки и уплотнители для предотвращения утечек.
- Охлаждающая жидкость: Необходимо иметь запас охлаждающей жидкости, чтобы заменить старую или долить в систему после ремонта.
Обладая вышеуказанными инструментами и оборудованием, вы сможете провести качественную диагностику и ремонт радиатора КАМАЗ с двигателем ЯМЗ, что обеспечит надежную работу автомобиля и продлит срок службы его компонентов.
Профилактика и предотвращение проблем с радиатором
Профилактика и предотвращение проблем с радиатором являются ключевыми аспектами, которые помогают поддерживать работоспособность и долговечность системы охлаждения двигателя ЯМЗ на автомобилях КАМАЗ. Регулярное обслуживание радиатора позволяет избежать серьезных поломок и дорогостоящего ремонта, а также обеспечивает надежную работу двигателя в любых условиях.
Одним из первых шагов в профилактике является регулярная проверка уровня охлаждающей жидкости. Низкий уровень жидкости может привести к перегреву двигателя, что в свою очередь может вызвать его повреждение. Рекомендуется проверять уровень охлаждающей жидкости не реже одного раза в месяц, а также перед длительными поездками. Если уровень жидкости ниже нормы, необходимо долить ее до рекомендованного уровня, используя охлаждающую жидкость, соответствующую спецификациям производителя.
Следующим важным аспектом является осмотр радиатора на наличие утечек. Утечки могут возникать из-за износа уплотнителей, трещин в корпусе радиатора или повреждений, вызванных механическими воздействиями. При обнаружении утечек необходимо немедленно устранить их, чтобы избежать перегрева двигателя. Для этого можно использовать специальные герметики или обратиться в сервисный центр для профессионального ремонта.
Также стоит уделить внимание чистоте радиатора. На его поверхности могут накапливаться грязь, пыль и другие загрязнения, которые препятствуют нормальному теплообмену. Рекомендуется периодически очищать радиатор от загрязнений, используя мягкую щетку или струю воды. Важно помнить, что для предотвращения повреждений нельзя использовать жесткие инструменты или абразивные вещества.
Не менее важным является контроль состояния термостата и водяного насоса. Эти компоненты играют ключевую роль в системе охлаждения. Термостат отвечает за поддержание оптимальной температуры двигателя, а водяной насос обеспечивает циркуляцию охлаждающей жидкости. Если термостат заедает или насос работает с перебоями, это может привести к перегреву. Рекомендуется проверять их работоспособность при каждом техническом обслуживании.
Кроме того, стоит обратить внимание на состояние шлангов и соединений системы охлаждения. Они должны быть целыми, без трещин и износа. При обнаружении повреждений шланги необходимо заменить, чтобы избежать утечек охлаждающей жидкости. Также следует проверять хомуты и соединения на предмет надежности крепления.
Наконец, важно учитывать условия эксплуатации автомобиля. В тяжелых условиях, таких как работа в пыльных или грязных местах, радиатор может загрязняться быстрее. В таких случаях рекомендуется проводить более частую проверку и очистку радиатора. Также следует учитывать, что при высоких температурах окружающей среды нагрузка на систему охлаждения возрастает, поэтому необходимо быть особенно внимательным к состоянию радиатора в жаркую погоду.
Соблюдение этих простых рекомендаций поможет предотвратить проблемы с радиатором и обеспечит надежную работу двигателя ЯМЗ на автомобилях КАМАЗ, что в свою очередь повысит общую эффективность и безопасность эксплуатации транспортного средства.
Регулярные проверки и замена охлаждающей жидкости
Регулярные проверки и замена охлаждающей жидкости являются важными аспектами обслуживания радиатора КАМАЗ с двигателем ЯМЗ. Охлаждающая жидкость играет ключевую роль в поддержании оптимальной температуры двигателя, предотвращая его перегрев и обеспечивая эффективную работу всех систем. Неправильный уровень или качество охлаждающей жидкости могут привести к серьезным повреждениям двигателя и радиатора.
Первым шагом в процессе проверки охлаждающей жидкости является визуальный осмотр радиатора и системы охлаждения на наличие утечек. Утечки могут возникать из-за износа шлангов, повреждений радиатора или неисправностей в соединениях. Если вы заметили какие-либо признаки утечек, необходимо немедленно устранить проблему, чтобы избежать потери охлаждающей жидкости и перегрева двигателя.
Следующим этапом является проверка уровня охлаждающей жидкости в расширительном бачке. Уровень должен находиться между минимальной и максимальной отметками. Если уровень жидкости ниже минимальной отметки, это может указывать на утечку или необходимость замены жидкости. Важно помнить, что добавление охлаждающей жидкости следует производить только при холодном двигателе, чтобы избежать ожогов и повреждений.
Качество охлаждающей жидкости также имеет большое значение. Со временем жидкость теряет свои свойства, что может привести к образованию коррозии и отложений в системе охлаждения. Рекомендуется проверять pH уровень и наличие загрязнений в жидкости. Если жидкость мутная или имеет неприятный запах, это сигнализирует о необходимости ее замены.
Замена охлаждающей жидкости должна проводиться в соответствии с рекомендациями производителя. Обычно это делается каждые 2-3 года или после определенного пробега, в зависимости от условий эксплуатации. При замене жидкости важно полностью слить старую охлаждающую жидкость, чтобы избежать смешивания с новой. Для этого необходимо открыть сливной кран радиатора и дождаться полного слива жидкости.
После слива старой жидкости следует промыть систему охлаждения. Это можно сделать с помощью специального промывочного раствора, который поможет удалить отложения и загрязнения. После промывки необходимо снова слить раствор и заполнить систему новой охлаждающей жидкостью, следуя рекомендациям по типу и концентрации.
Не забывайте также о проверке термостата и водяного насоса, так как они играют важную роль в поддержании правильной циркуляции охлаждающей жидкости. Если термостат заедает или насос не работает должным образом, это может привести к перегреву двигателя, даже если уровень и качество жидкости в норме.
Регулярные проверки и замена охлаждающей жидкости помогут обеспечить надежную работу радиатора и двигателя, продлить срок службы автомобиля и избежать дорогостоящих ремонтов в будущем.
Ремонт радиатора: сварка и замена элементов
Ремонт радиатора КАМАЗ с двигателем ЯМЗ является важной частью обслуживания автомобиля, так как радиатор отвечает за охлаждение двигателя и предотвращение его перегрева. В процессе эксплуатации радиатор может подвергаться различным повреждениям, таким как коррозия, трещины или механические повреждения. Для восстановления его работоспособности могут потребоваться сварка и замена отдельных элементов.
Перед началом ремонта необходимо провести диагностику радиатора. Визуальный осмотр поможет выявить видимые повреждения, такие как трещины, вмятины или утечки. Также стоит проверить состояние патрубков и креплений. Если обнаружены утечки, то следует определить их источник, так как это может быть связано как с самим радиатором, так и с соединениями.
Сварка радиатора – это один из наиболее распространенных методов ремонта. Для сварки используются специальные аппараты, которые позволяют соединять металлические элементы радиатора. Важно отметить, что сварка должна проводиться только квалифицированным специалистом, так как неправильная техника может привести к ухудшению состояния радиатора. Перед сваркой необходимо очистить поврежденные участки от ржавчины и загрязнений, чтобы обеспечить качественное соединение.
Существует несколько методов сварки, которые могут быть применены в зависимости от материала радиатора. Наиболее распространены электродуговая и аргонодуговая сварка. Электродуговая сварка подходит для стальных радиаторов, тогда как аргонодуговая чаще используется для алюминиевых. После сварки необходимо провести проверку на герметичность, чтобы убедиться, что утечки устранены.
Если повреждения радиатора слишком серьезные, и сварка не может обеспечить необходимую прочность, то может потребоваться замена отдельных элементов или всего радиатора. Замена элементов включает в себя замену патрубков, креплений или даже секций радиатора. При этом важно использовать оригинальные запчасти или качественные аналоги, чтобы обеспечить надежность и долговечность ремонта.
При замене радиатора необходимо учитывать его совместимость с двигателем ЯМЗ и другими системами автомобиля. Перед установкой нового радиатора следует внимательно ознакомиться с инструкцией производителя и рекомендациями по установке. Также стоит проверить состояние системы охлаждения в целом, включая термостат, водяной насос и шланги, чтобы избежать повторных проблем.
После завершения ремонта радиатора рекомендуется провести тест-драйв автомобиля, чтобы убедиться в его исправности. Важно следить за температурным режимом двигателя и проверять уровень охлаждающей жидкости. Регулярное обслуживание и своевременный ремонт радиатора помогут продлить срок службы автомобиля и предотвратить серьезные поломки в будущем.
