В данной статье мы представим полную пошаговую инструкцию по снятию и установке радиатора на автомобилях КАМАЗ. Правильная замена радиатора является ключевым этапом в обслуживании системы охлаждения, что напрямую влияет на надежность и долговечность двигателя. Мы также рассмотрим важные нюансы, такие как проверка системы охлаждения, устранение воздушных пробок и типичные ошибки, которые могут возникнуть в процессе ремонта. Эта информация будет полезна как опытным механикам, так и автолюбителям, желающим самостоятельно справиться с этой задачей.
Подготовка к демонтажу и диагностика системы
Перед разборкой навесного оборудования важно провести визуальный осмотр и определить, действительно ли необходимо снимать радиатор. Часто перегрев вызывают неисправные термостат или вязкостная муфта вентилятора, в то время как теплообменник может оставаться исправным. Если вы заметили утечки в местах пайки бачков или деформацию сот, демонтаж радиатора станет неизбежным.
Для выполнения этой работы вам понадобится стандартный набор слесарных инструментов: ключи на 10, 12, 13, 17 и 19, а также пассатижи и отвертки. Подготовьте емкость для слива охлаждающей жидкости объемом не менее 10 литров, так как общий объем системы может превышать эту цифру, но именно столько жидкости удастся слить полностью. Также потребуется ветошь для протирки патрубков и сбора пролитой жидкости.
Работы рекомендуется проводить на остывшем двигателе, чтобы избежать ожогов паром или кипятком при откручивании пробок. Если автомобиль только что вернулся с дороги, дайте ему постоять с открытым капотом не менее 30-40 минут. Убедитесь, что давление в системе полностью сброшено, что можно проверить аккуратным приоткрытием клапана на крышке расширительного бачка.
Особенности конструкции на разных моделях
Система охлаждения автомобилей КАМАЗ-5320, КАМАЗ-5511 и более современных моделей, таких как КАМАЗ-65115 и КАМАЗ-6520, имеет значительные отличия. На старых моделях с двигателем КАМАЗ-740 радиатор обычно устанавливается прямо на раме перед двигателем, что облегчает доступ. Однако для этого необходимо снять бампер и облицовку. В современных моделях с высокими кабинами и пластиковыми элементами доступ может быть затруднен из-за наличия брызговиков и дополнительных экранов.
На автомобилях с кондиционером между радиатором охлаждения двигателя и радиатором кондиционера может находиться интеркулер или дополнительный масляный радиатор. Это усложняет конструкцию и требует осторожного обращения с трубками высокого давления фреона. В некоторых версиях предусмотрен гидравлический привод вентилятора, что также потребует отсоединения шлангов.
Крепление радиатора может выполняться с помощью резинок или металлических кронштейнов, которые со временем подвержены коррозии. Перед началом работ важно проверить состояние этих элементов, так как их замена часто необходима одновременно с основным узлом. На моделях с двумя вентиляторами (один механический, другой электрический или оба механические) процесс демонтажа может отличаться в зависимости от количества снимаемых кожухов.
| Шаг | Описание действий | Необходимые инструменты |
|---|---|---|
| 1 | Отключите аккумулятор и снимите крышку радиатора. | Ключи, отвертка |
| 2 | Слейте охлаждающую жидкость из системы. | Ёмкость для жидкости, шланг |
| 3 | Отсоедините патрубки радиатора. | Ключи, плоскогубцы |
| 4 | Снимите крепления радиатора. | Отвертка, ключи |
| 5 | Аккуратно извлеките радиатор из моторного отсека. | - |
| 6 | Установите новый радиатор и выполните обратные действия. | - |
Интересные факты
Вот несколько интересных фактов о снятии радиатора на КАМАЗе:
Специфика конструкции: Радиаторы на КАМАЗах часто имеют уникальную конструкцию, которая позволяет им эффективно работать в условиях повышенных температур и нагрузок. Это делает процесс их снятия и установки более сложным, чем на легковых автомобилях, так как необходимо учитывать особенности системы охлаждения и крепления.
Необходимость слива охлаждающей жидкости: Перед снятием радиатора важно правильно слить охлаждающую жидкость. Это не только предотвращает загрязнение окружающей среды, но и защищает детали двигателя от коррозии. Многие владельцы КАМАЗа не знают, что неправильный слив может привести к повреждению системы охлаждения.
Проверка на утечки: После установки нового или отремонтированного радиатора важно провести проверку на утечки. Это можно сделать, запустив двигатель и проверив соединения на наличие капель. Утечки могут привести к перегреву двигателя и серьезным поломкам, поэтому этот этап нельзя игнорировать.
Эти факты подчеркивают важность внимательного подхода к процессу снятия и установки радиатора на КАМАЗе.
Процесс слива охлаждающей жидкости
Первым шагом в технологическом процессе является опустошение системы охлаждения. На двигателях КАМАЗ-740 может быть несколько сливных кранов: один находится в нижней части радиатора, другой — в блоке цилиндров, а третий — в насосном агрегате (помпе) или термостатическом корпусе. Если не произвести слив из блока цилиндров, при отсоединении патрубков остатки антифриза могут вылиться на землю и на другие компоненты.
Для более эффективного слива рекомендуется открыть крышку расширительного бачка, чтобы устранить вакуум и ускорить выход жидкости. Если кран на радиаторе заржавел и не поворачивается, не стоит прикладывать чрезмерные усилия, чтобы не повредить латунный штуцер. В этом случае жидкость можно слить через нижний патрубок, но делать это нужно осторожно, подставив широкую емкость.
Слитую жидкость можно повторно использовать только в том случае, если она прозрачная и не содержит масляной эмульсии или ржавчины. Наличие масляной пленки на поверхности антифриза указывает на возможный пробой прокладки головки блока цилиндров или теплообменника масляного радиатора, что требует более тщательной диагностики двигателя.
- Откройте крышку расширительного бачка и дайте системе остыть до безопасной температуры.
- Подставьте емкость под сливной кран радиатора и откройте его или ослабьте хомут нижнего патрубка.
- Найдите сливную пробку на блоке цилиндров (обычно она расположена с правой стороны по ходу движения, в нижней части блока) и откройте ее с помощью ключа на 17 или 19.
- Дождитесь полного стекания жидкости, затем закрутите пробки обратно, чтобы избежать протечек при снятии радиатора.
Демонтаж радиатора и сопутствующих элементов
После слива жидкости можно приступать к снятию узла. Важно соблюдать порядок отсоединения шлангов и электрических разъемов, чтобы не повредить хрупкие компоненты. Сначала удалите все навесные детали, которые могут затруднить доступ: бампер, переднюю облицовку, брызговики и защитные экраны.

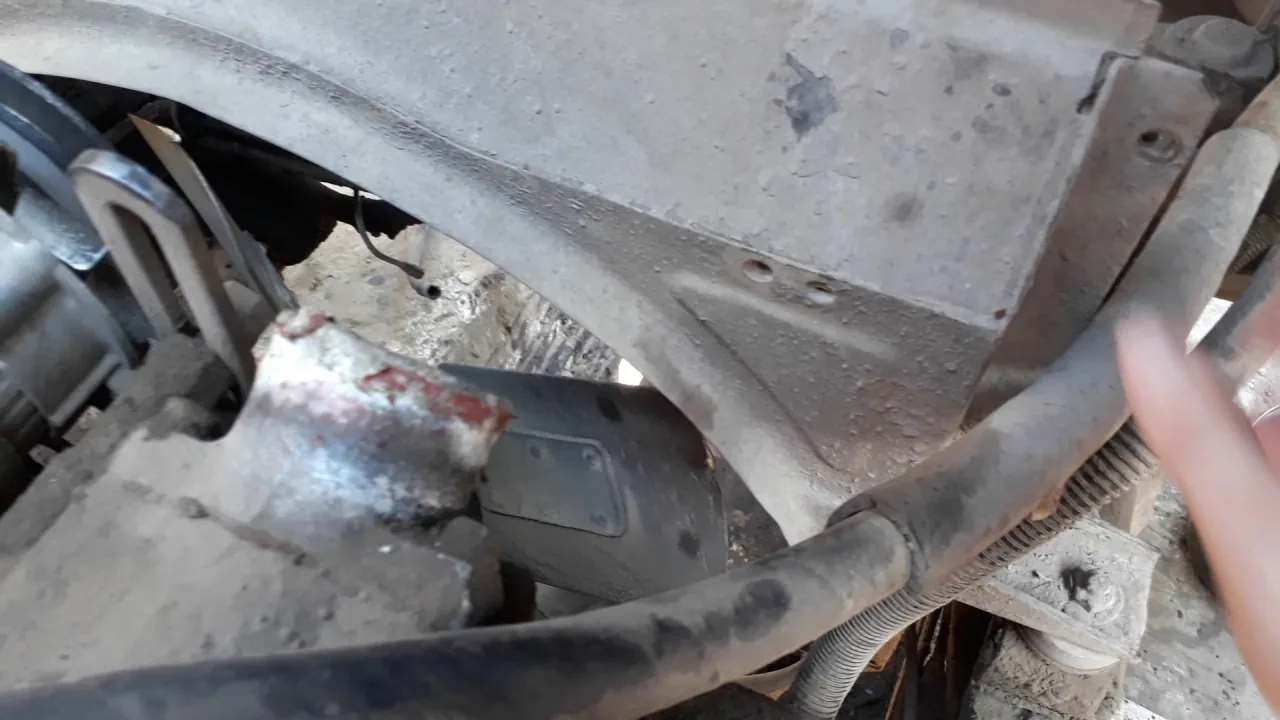

Особое внимание уделите патрубкам. Резиновые шланги, особенно нижний, часто имеют сложную конфигурацию и усилены металлической спиралью, чтобы предотвратить сжатие под воздействием вакуума. При длительной эксплуатации резина может «прилипнуть» к металлическим штуцерам. Для облегчения снятия осторожно прокрутите патрубок вокруг своей оси или слегка прогрейте место соединения строительным феном, избегая открытого пламени.
Крепежные болты, фиксирующие радиатор к раме или лонжеронам, могут быть сильно затянуты или закислены. Перед их откручиванием рекомендуется обработать резьбовые соединения проникающей смазкой, такой как WD-40 или аналогами. Резкие движения ключом недопустимы, так как это может повредить алюминиевые бачки радиатора или сорвать резьбу в местах крепления.
Снятие вентилятора и кожуха

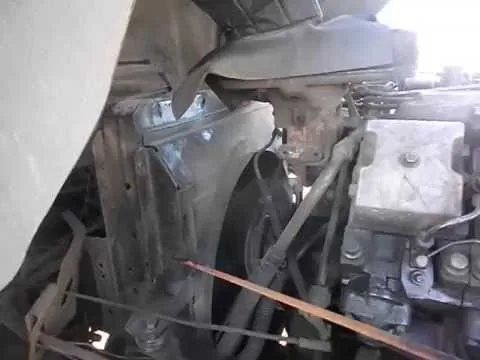

На большинстве грузовиков КАМАЗ радиатор и вентилятор образуют единый блок. Чтобы извлечь радиатор, часто необходимо сначала снять вентилятор. Если вентилятор приводится в движение механически, он фиксируется к шкиву помпы с помощью четырех или шести болтов.
При откручивании гаек, удерживающих вентилятор, может потребоваться зафиксировать шкив. Для этого используют специальный ключ или натягивают ремень генератора так, чтобы он зажимал шкив. Также можно вставить монтажную лопатку в отверстия шкива. Важно быть осторожным, чтобы не повредить лопасти вентилятора, особенно если они пластиковые, так как они могут треснуть при неосторожном обращении.
Кожух вентилятора обычно состоит из двух частей, соединенных болтами. Его снимают после отсоединения от рамы. Если на автомобиле установлен гидропривод вентилятора, необходимо сначала сбросить давление в гидросистеме и заглушить шланги, чтобы избежать утечки жидкости и ее попадания на резиновые компоненты.
| Тип привода | Особенности снятия | Риски |
|---|---|---|
| Механический | Необходимо зафиксировать шкив, снять ремни | Повреждение лопастей, травмы рук |
| Гидравлический | Нужно сбросить давление, отсоединить шланги | Загрязнение маслом, завоздушивание системы |
| Электрический | Отсоединение электрических разъемов, снятие кожуха | Короткое замыкание, повреждение проводки |
После демонтажа вентилятора и кожуха становится доступным верхнее крепление радиатора. Обычно радиатор крепится в верхней части к поперечине рамы через резиновые амортизаторы, а в нижней части опирается на подушки. Сначала ослабляют верхние крепления, затем поднимают радиатор, чтобы освободить его нижние штыри из посадочных мест.
При извлечении радиатора из моторного отсека следует быть осторожным, чтобы не повредить соты. Алюминий мягкий, и любое механическое воздействие может нарушить проходимость каналов. Если радиатор снимается вместе с интеркулером, вес конструкции значительно увеличивается, и может понадобиться помощь второго человека или использование подъемного механизма.
Дефектовка, промывка и установка нового узла

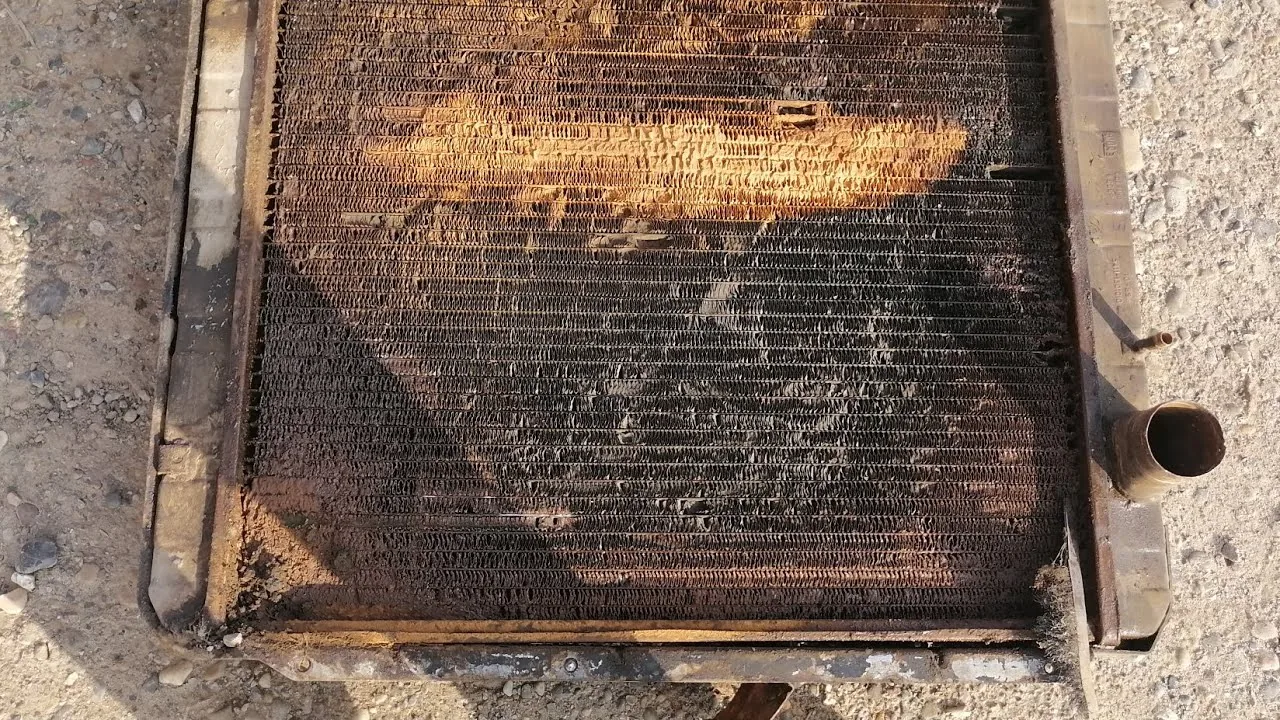

Снятый радиатор следует тщательно осмотреть. Если вы планируете установить его снова, необходимо провести промывку. Внешнюю очистку рекомендуется выполнять с использованием воды под давлением, направляя струю перпендикулярно к сотам, чтобы избежать их деформации. Внутреннюю промывку лучше осуществлять с помощью специализированных химических средств, которые эффективно удаляют накипь и коррозионные отложения.
При установке нового радиатора или восстановленного старого важно проверить состояние всех резинок и уплотнителей. Старые патрубки лучше заменить на новые, так как после демонтажа они теряют эластичность и могут начать протекать при первой нагрузке. Рекомендуется использовать новые хомуты, предпочтительно винтовые, которые обеспечивают надежное крепление.
Монтаж радиатора осуществляется в обратном порядке по сравнению с его снятием. Радиатор устанавливается на нижние опорные подушки и фиксируется верхними креплениями. Важно убедиться, что радиатор установлен ровно, без перекосов, так как это может привести к напряжению в местах соединения бачков. После закрепления радиатора подключите все шланги и электрические разъемы.
- Проверьте целостность новых резинок и подушек для крепления.
- Убедитесь, что на фланцах нет грязи и остатков старой резины.
- Затягивайте хомуты равномерно, избегая чрезмерного усилия, которое может повредить патрубок.
- Убедитесь, что вентилятор свободно вращается и не касается кожуха.
Заполнение системы и удаление воздушных пробок
После установки радиатора наступает важный этап — заполнение системы охлаждающей жидкостью. Использовать воду из-под крана не рекомендуется, так как содержащиеся в ней соли кальция и магния могут быстро образовать накипь, забивающую узкие каналы. Лучше применять антифриз G11, G12 или специальные жидкости для дизельных двигателей с добавками против кавитации.
Заполнение системы следует производить через расширительный бачок или верхнюю точку системы. Для этого можно снять один из верхних патрубков, чтобы обеспечить выход воздуха. Жидкость нужно заливать медленно, чтобы она заполняла все полости и вытесняла воздушные пузырьки. Периодически стоит сжимать крупные патрубки руками, чтобы помочь воздуху выйти.
После заполнения системы необходимо запустить двигатель и довести его до рабочей температуры. В этот момент откроется термостат, и жидкость начнет циркулировать по большому кругу. Уровень жидкости в бачке может упасть, поэтому его нужно долить. Важно внимательно следить за появлением пузырьков воздуха, которые могут выходить через горловину бачка.
⚠️ Внимание: Никогда не открывайте крышку расширительного бачка, когда двигатель горячий. Давление в системе может достигать 1.5 атмосфер, и открытие крышки приведет к выбросу кипятка, что может вызвать серьезные ожоги.
Типичные ошибки при замене
Игнорирование промывки системы — если старый радиатор был сильно загрязнен ржавчиной, при установке нового могут остаться остатки грязи в блоке и насосе. Это приведет к быстрому выходу из строя нового устройства. Перед установкой рекомендуется промыть систему дистиллированной водой.
Перетяжка хомутов — чрезмерное усилие при затягивании винтовых хомутов может повредить резиновый патрубок или деформировать алюминиевые штуцеры радиатора, что вызовет утечку.
Неудаленная воздушная пробка — если не устранить воздух из системы, это нарушит циркуляцию жидкости. Датчик температуры может показывать неверные данные, а двигатель будет перегреваться, даже если радиатор исправен.
Использование неподходящего герметика — при установке датчиков или штуцеров нельзя применять обычные кислотные герметики, так как они могут повредить резиновые уплотнения. Используйте только нейтральные герметики, предназначенные для систем охлаждения.
После первого пробега, который составляет около 50-100 километров, необходимо повторно проверить уровень охлаждающей жидкости и осмотреть соединения на наличие подтеканий. Тепловое расширение материалов может ослабить затяжку хомутов, поэтому контроль на холодном двигателе обязателен.
Если в процессе эксплуатации наблюдается постоянное снижение уровня жидкости без видимых внешних утечек, стоит проверить масло в двигателе. Появление эмульсии на масляном щупе может свидетельствовать о том, что антифриз попадает в смазочную систему. Это может быть следствием некачественной установки или дефекта нового радиатора (если он масляный) или проблем с головкой блока.
Финальная проверка и контроль работы системы
Завершающим этапом процесса является проверка эффективности системы охлаждения. Двигатель нужно прогреть до рабочей температуры 80-90 градусов и поддерживать её в любых режимах движения. Указатель температуры не должен колебаться или подниматься в красную зону при движении в гору.
Для визуального осмотра на наличие подтеканий рекомендуется использовать фонарик, уделяя внимание нижней части радиатора и соединениям патрубков. Утечка может проявляться только под давлением, возникающим в прогретой системе. Белый налет на алюминиевых поверхностях может свидетельствовать о микротечи, которая со временем перерастет в значительную утечку.
Регулярное обслуживание системы охлаждения, включая замену антифриза каждые 2-3 года и очистку радиатора от насекомых и пыли, поможет избежать неожиданных замен в пути. Чистый радиатор обеспечивает максимальную теплоотдачу и продлевает срок службы двигателя, предотвращая задиры в цилиндрах из-за перегрева.
Соблюдение технологии замены и использование качественных запасных частей обеспечивают надежную работу грузовика в сложных условиях эксплуатации. Правильно установленный радиатор гарантирует, что двигатель КАМАЗ будет функционировать стабильно и мощно, независимо от температуры окружающей среды и нагрузки на ось.
Необходимые инструменты и материалы
Для успешного снятия радиатора с автомобиля КАМАЗ потребуется определённый набор инструментов и материалов. Подготовка к работе — это важный этап, который поможет избежать неприятных ситуаций и ускорит процесс демонтажа.
- Набор ключей и головок: Вам понадобятся как обычные, так и торцевые ключи различных размеров. Рекомендуется иметь ключи на 10, 12, 13, 14 и 17 мм, так как именно они чаще всего используются для крепления радиатора.
- Отвертки: Плоская и крестовая отвертка помогут открутить различные крепления и хомуты, которые могут удерживать радиатор на месте.
- Плоскогубцы: Они пригодятся для снятия хомутов с шлангов, а также для работы с мелкими деталями.
- Контейнер для жидкости: При снятии радиатора вам нужно будет слить охлаждающую жидкость. Подготовьте ёмкость, чтобы избежать загрязнения окружающей среды и потерь жидкости.
- Ткань или ветошь: Для протирки и удаления остатков жидкости, а также для защиты деталей автомобиля от повреждений.
- Перчатки: Работая с радиатором, важно защитить руки от острых краёв и химических веществ, поэтому рекомендуется использовать защитные перчатки.
- Очки: Защита глаз также важна, особенно если вы будете работать с жидкостями или вблизи движущихся частей.
- Специальные инструменты (при необходимости): В некоторых случаях может потребоваться использование специализированных инструментов, таких как насос для слива жидкости или приспособления для снятия шлангов.
Перед началом работы убедитесь, что у вас есть все необходимые инструменты и материалы. Это позволит вам избежать ненужных перерывов и сделает процесс снятия радиатора более эффективным и безопасным.
Подбор радиатора и комплектующих
Перед тем как приступить к снятию радиатора с КАМАЗа, важно правильно подобрать новый радиатор и все необходимые комплектующие. Это обеспечит надежную работу системы охлаждения после установки нового элемента. Рассмотрим основные аспекты, на которые стоит обратить внимание при выборе радиатора и сопутствующих деталей.
1. Тип радиатора
Для КАМАЗа используются радиаторы различных типов, в зависимости от модели и года выпуска. Наиболее распространены алюминиевые и медные радиаторы. Алюминиевые радиаторы легче и имеют лучшую теплопроводность, однако медные радиаторы более устойчивы к коррозии. При выборе радиатора учитывайте условия эксплуатации вашего автомобиля.
2. Размеры радиатора
Важно точно измерить размеры старого радиатора, чтобы новый элемент идеально подошел. Обратите внимание на высоту, ширину и толщину радиатора, а также на расположение патрубков для подключения шлангов. Неправильные размеры могут привести к проблемам с установкой и функционированием системы охлаждения.
3. Качество материалов
При выборе радиатора стоит обратить внимание на качество материалов. Рекомендуется приобретать радиаторы от проверенных производителей, которые зарекомендовали себя на рынке. Обратите внимание на наличие сертификатов качества и гарантийных обязательств. Это поможет избежать покупки некачественного товара, который может быстро выйти из строя.
4. Комплектующие
При замене радиатора также стоит обновить некоторые комплектующие, такие как:
- Патрубки: Они могут быть изношены или повреждены, поэтому лучше заменить их на новые.
- Крепежные элементы: Убедитесь, что у вас есть все необходимые болты и гайки для установки нового радиатора.
- Термостат: Рекомендуется проверить состояние термостата и при необходимости заменить его, чтобы избежать перегрева двигателя.
- Охлаждающая жидкость: После установки нового радиатора необходимо будет залить свежую охлаждающую жидкость, чтобы обеспечить эффективное охлаждение двигателя.
5. Совместимость с системой охлаждения
Перед покупкой радиатора убедитесь, что он совместим с вашей системой охлаждения. Некоторые модели КАМАЗа могут иметь специфические требования к радиаторам, поэтому лучше проконсультироваться с продавцом или ознакомиться с технической документацией.
Следуя этим рекомендациям, вы сможете правильно подобрать радиатор и комплектующие для вашего КАМАЗа, что обеспечит надежную и долгосрочную работу системы охлаждения.
Советы по обслуживанию радиатора после установки
После успешной установки радиатора на КАМАЗ, важно уделить внимание его дальнейшему обслуживанию, чтобы обеспечить долговечность и эффективность работы системы охлаждения. Вот несколько рекомендаций, которые помогут вам в этом:
- Регулярная проверка уровня охлаждающей жидкости: Убедитесь, что уровень антифриза или охлаждающей жидкости находится в пределах нормы. Это поможет избежать перегрева двигателя и повреждения радиатора.
- Очистка радиатора: Периодически очищайте радиатор от грязи и мусора, которые могут накапливаться на его поверхности. Используйте мягкую щетку или струю воды, чтобы удалить загрязнения, не повреждая ребра радиатора.
- Проверка на утечки: Регулярно осматривайте радиатор и соединения на наличие утечек. Если вы заметили капли жидкости или коррозию, это может свидетельствовать о проблемах, которые необходимо устранить незамедлительно.
- Замена охлаждающей жидкости: Следуйте рекомендациям производителя по замене охлаждающей жидкости. Обычно это необходимо делать каждые 2-3 года или в зависимости от пробега. Используйте только качественные жидкости, соответствующие спецификациям вашего автомобиля.
- Проверка термостата: Убедитесь, что термостат работает правильно. Он должен открываться и закрываться в соответствии с температурой двигателя. Неправильная работа термостата может привести к перегреву или переохлаждению двигателя.
- Контроль работы вентилятора: Проверьте, что вентилятор радиатора включается при достижении определенной температуры. Если вентилятор не работает, это может привести к перегреву двигателя.
- Защита от коррозии: Используйте специальные добавки для охлаждающей жидкости, которые предотвращают коррозию внутренних элементов системы охлаждения. Это поможет продлить срок службы радиатора и других компонентов.
- Проверка креплений: Убедитесь, что радиатор надежно закреплен и не имеет люфта. Проверьте все крепежные элементы и при необходимости подтяните их.
- Своевременная диагностика: Если вы заметили изменения в работе системы охлаждения, такие как повышенная температура двигателя или шумы, немедленно проведите диагностику. Это поможет выявить и устранить проблемы на ранней стадии.
Следуя этим рекомендациям, вы сможете обеспечить надежную работу радиатора вашего КАМАЗа и избежать серьезных проблем с системой охлаждения в будущем.
